От угла наклона до обрешетки — подробно о расчете конструкции крыши мансардного типа

Разъяснение результатов расчетов

Угол наклона боковых стропил

Под этим углом наклонены боковые (более крутые) стропила и боковой скат крыши. Калькулятор не только учитывает указанный вами угол, но и определяет, насколько он совместим с выбранным вами кровельным материалом. Чтобы изменить угол скатов, нужно изменить Ширину заложения (A1, A2) либо Высоту подъемов (B1, B2).

Угол наклона коньковых стропил

Под этим углом наклонены верхние (висячие) стропила и верхний (пологий, коньковый) скат крыши. Калькулятор не только учитывает указанный вами угол, но и определяет, насколько он совместим с выбранным кровельным материалом. Для изменения угла скатов следует изменить Ширину заложения (A1, A2) либо Высоту подъемов (B1, B2).

Площадь поверхности крыши

Суммарная площадь кровли (включая свесы указанной длины). Определяет количество кровельных и изоляционных материалов, которое понадобится для работ.

Количество рулонов изоляционного материала с нахлестом

Общее количество изоляционного материала в рулонах, которое потребуется для изоляции кровли. В расчетах за основу берутся рулоны длиной 15 метров и шириной 1 метр. Учитывается нахлест 10%.

Нагрузка на боковую/коньковую стропильную систему

Максимальная нагрузка, приходящаяся на боковую/коньковую стропильную систему. В расчетах учитывается вес всей кровельной системы, форма крыши, а также ветровые и снеговые нагрузки указанного вами региона.

Минимальное сечение боковых/коньковых стропил, Вес и Объем бруса для стропил

В таблицах представлены рекомендуемые размеры сечений стропил (по ГОСТ 24454-80 Пиломатериалы хвойных пород). При расчетах учитывается кровельный материал, площадь и форма конструкции крыши, а также оказываемые на кровлю нагрузки. В соседних столбцах отображается общий вес и объем стропил из расчета их использования для всей конструкции крыши.

Общее количество рядов обрешетки

Суммарное число рядов обрешётки для всей крыши. Чтобы определить количество рядов обрешетки для половины крыши, достаточно разделить полученное значение на два.

Равномерное расстояние между боковыми/коньковыми досками обрешетки

Чтобы равномерно установить обрешетку и избежать лишнего перерасхода материалов, следует использовать указанное здесь значение.

Количество досок обрешетки стандартной длиной

Для обрешетки крыши вам потребуется указанное здесь количество досок. При расчетах используется стандартная 6-метровая длина доски. Указано количество досок для всей крыши.

Объем досок обрешетки

Объем досок в метрах кубических поможет вам рассчитать стоимости затрат на обрешетку. Указан общий объем обрешетки для всей крыши.

Примерный вес досок обрешетки

Предположительный общий вес всех досок обрешетки. В расчетах используется средние значения плотности и влажности для хвойных пород дерева.

Расчет двускатной крыши

Представляем бесплатный калькулятор по расчеты двускатной крыши. Онлайн расчет обрешетки, угла наклона стропил и необходимого количества материалов.

Дополнительная информация о калькуляторе

Онлайн-калькулятор двускатной (двухскатной) крыши поможет вам рассчитать угол ската, размер и количество стропил, количество обрешётки, а также объём нужных материалов в режиме онлайн. В расчётную базу заранее внесены такие распространённые кровельные материалы, как металлочерепица, шифер, ондулин, черепица из керамики, битума, цемента и другие материалы.

Двускатная крыша (также встречаются написания «двухскатная крыша», «щипцовая крыша») — вариант крыши с двумя скатами, идущими от конька до наружных стен здания. На сегодня это самый распространённый вид крыш, благодаря простоте исполнения, невысокой себестоимости и привлекательному внешнему виду.

Стропила в конструкции такой крыши попарно опираются друг на друга и соединяются обрешёткой. Торцевые стороны сооружения с такой крышей имеют форму треугольника и называются фронтонами (иногда – щипцами). Обычно под двускатной крышей устраивается чердак, а на фронтонах для освещения проделываются небольшие чердачные окна.

Заполняя поля калькулятора, обратите внимание на значок «Дополнительная информация» , под которым скрываются пояснения по каждому пункту. Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже. Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже

Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже.

Также вы можете задать свой вопрос или поделиться идеями по улучшению этого калькулятора. Будем рады вашим отзывам!

Пояснения к результатам расчетов

Угол наклона крыши

Так называется угол, под которым скат и стропила наклонены к плоскости потолка. Расчеты выполнены с учетом того, что планируется строительство симметричной двускатной крыши. Вводя угол, вы можете не только рассчитать нужное количество материалов для данного угла, но и проверить, возможно ли построение крыши под этим углом из выбранных вами материалов. Уменьшить или увеличить угол можно, изменив ширину основания или высоту подъёма: эти параметры жёстко взаимосвязаны.

Площадь поверхности крыши

Суммарная площадь скатов крыши, включающая площадь свесов заданной длины. Определяет количество кровельного и подкровельного материала, требуемого при строительстве крыши.

Примерный вес кровельного материала

Предположительный суммарный вес кровельного материала.

Количество рулонов изоляционного материала

Требуемое количество подкровельного материала, с учётом необходимого нахлёста в 10%. В расчётах мы исходим из рулонов длиной 15 метров и шириной 1 метр.

Нагрузка на стропильную систему

Максимально возможная нагрузка с учетом ветровых и снеговых нагрузок, приходящаяся на стропила.

Длина стропил

Стропила измеряются от основания ската до конька крыши.

Количество стропил

Суммарное количество стропил, необходимых для стропильной системы крыши при заданном шаге.

Минимальное сечение стропил

Чтобы обеспечить крыше достаточную прочность, необходимо выбрать стропила с предложенными здесь вариантами сечений.

Количество рядов обрешётки

При заданных вами параметрах потребуется данное количество рядов обрешетки. Если вам нужно определить количество рядов для одного ската, то данное значение нужно разделить на 2.

Равномерное расстояние между досками обрешетки

Чтобы исключить перерасход материалов и избавить себя от лишней работы по подрезке, вам нужно выбрать данное расстояние между досками обрешётки.

Объем досок обрешетки

Количество досок требуемых для обрешетки всей крыши (в кубических метрах).

Примерный вес досок обрешетки

Общий вес досок, используемых при обрешетке.

Расчет двускатной крыши Бесплатный калькулятор по расчеты двускатной крыши. Онлайн расчет обрешетки, угла наклона стропил и необходимого количества материалов.

Видео описание

О расчете двускатной крыши бесплатным калькулятором в следующем видео:

Если крыша имеет сложную конструкцию, расчет тоже усложняется, поскольку опытный проектировщик параллельно решает дополнительную задачу минимизирования отходов. Для таких целей применяют разные алгоритмы (с разной накапливающейся ошибкой и с разным итогом), какой из них вложен в калькулятор, известно только его разработчикам.

Считается, что калькулятор помогает сэкономить на покупке стройматериалов. Но при монтаже кровли сложной формы в таком случае нередко оказывается, что были приобретены лишние (зачастую недешевые) материалы. Обратная ситуация, когда материала не хватает и приходится оплачивать незапланированную покупку и доставку, не менее досадна.

Определение уклона для кровли

Строительные нормы предписывают минимальные показатели уклона для каждого кровельного материала. Они рассчитываются с учетом наклона крыши и дополнительных показателей (ветровой и снеговой нагрузки). Специалисты выполняют расчеты по нормам СНиП «Нагрузки и воздействия» и по дополнительным нормам проектирования. Какие показатели использует в работе кровельный калькулятор, проверить не представляется возможным.

Некоторые калькуляторы учитывают дополнительные параметры (наличие мансардных окон и водосточных систем)Источник stankotec.ru

Мансардная крыша

Такой способ организации может быть выполнен в двух видах:

  • Мансарднаядвускатная. При таком устройстве высота от нулевого уровня крыши до конька составляет до 4-х метров, а угол наклона крыши достигает 55 градусов. Однако ввиду сильной скошенности стен, полезным оказывается лишь пространство в середине.
  • Мансардная ломаная — это разновидность двускатной крыши. Такое устройство кровли отличается от обычного двускатного устройства наличием стыков на плоскостях. Плоскость каждой стороны, спускаясь под определенным углом делится на две части. Вторая часть, более низкая, при этом приобретает еще больший угол падения. Визуально геометрия такой кровли получается ломаной.

Основное преимущество ломаного мансардного типа состоит в том, что позволяет избежать значительных финансовых издержек и при этом существенно увеличить полезное пространство дома.

Ведь организовать такое устройство легче и дешевле, нежели построить дополнительный этаж с последующим укрытием кровлей.

Кроме того, при помощи крыши мансардного типа можно существенно преобразить уже имеющийся дом со старой крышей.

Двускатная мансардная крыша

Ломаная мансардная крыша

Минимальный уклон кровли

Кровельный материал, являющийся одним из главных элементов структуры верхней плоскости, также предусматривает определенные рекомендации уклона в зависимости от своего типа.

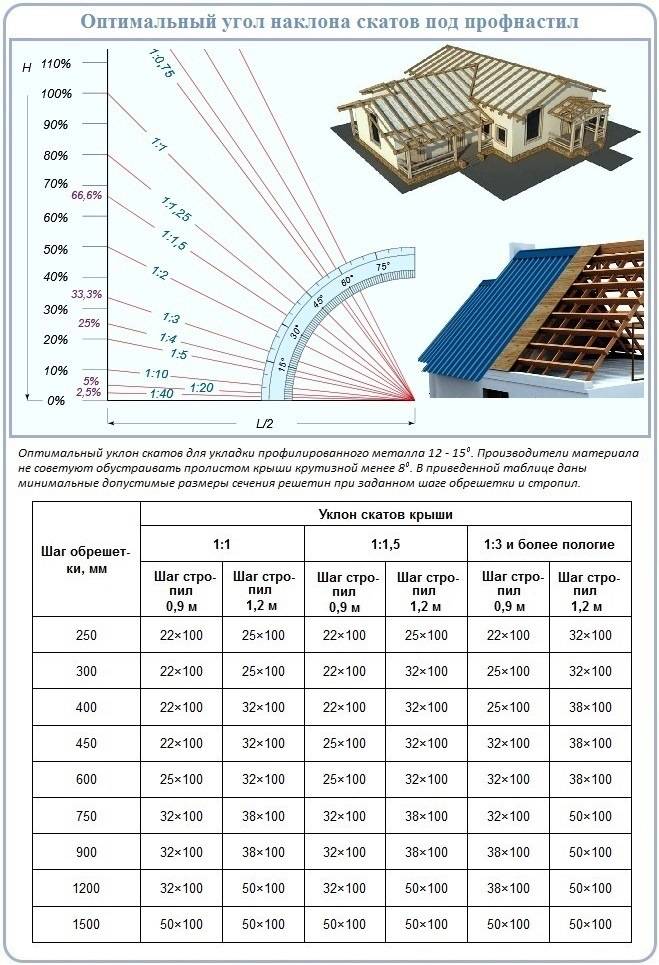

  • В случае с профнастилом устанавливают угол на уровне 12 градусов, для металлочерепицы данный показатель следует увеличить до 15º.
  • Ондулин или мягкую черепицу на простонародном языке можно укладывать при склоне в 11 градусов. Вот только в этом случае также есть один нюанс, который заключается в сплошной обрешетке.
  • При укрытии керамической черепицы наклон должен быть минимум 22º. Также стоит учесть, что стропильная система поддается большим нагрузкам в случае небольшой наклонности ската. Во избежания перегрузок следует этот фактор взять на вооружение во время проектирования.
  • К самым распространенным видам поверхностного покрытия относится шифер. При настилании асбестоцементных волнистых листов показатель склона кровли не должен превышать 28%. Те же требования и к стальным плоскостям.
  • Минимальный уклон кровли из сэндвич панелей по нормам составляет 5 градусов, если планируются окна в панелях, то уклон увеличивается до 7 градусов.

По какому СНиП посмотреть уклон кровли? Оптимальный и минимальный уклон кровельного материала вы можете посмотреть в СНиП II-26-76 Кровли.

Зависимость уклона от выбора кровельного покрытия

Как определяется наклон крыши из металлочерепицы?

Сегодня в строительных нормах угол наклона крыши для металлочерепицы и других кровельных материалов выражается не только в градусах, но и в процентах. Это несколько сложнее, тем более для рядового человека, который не занимается профессиональным укрытием кровель. Если угол ската 30° можно представить визуально и изобразить на схеме, то значение угла 57,7 % является не совсем понятным. Хотя это и есть те самые 30°.

Алгоритм расчета уклона

Под уклоном крыши следует понимать соотношение ее высоты на участке расположения конька к половине ширины дома. Расчет наклона производится по такой формуле:

I = (H/(0,5L))×100,

где H – высота стропильной конструкции;

L – ширина стропильной системы;

0,5 – поправочный коэффициент для вычисления разницы между 2-мя катетами треугольной конструкции.

Пример расчета уклона стропильной системой с высотой конька 1,5 м и шириной 12 м:

I = (1,5/(0,5×12))×100 = 25 %.

Рисунок 12. Примерная зависимость высоты стропильной конструкции в месте конька от угла наклона скатов при ширине здания 9,5 м

Согласно строительным нормам угол 1° равен уклону 1,8 %, тогда как 100 % = 45°. В соответствии с этими данными и выполненными расчетами для двускатной крыши с высотой стропильной конструкции 1,5 м и шириной 12 м угол наклона будет равен 25 % или 14°.

При расчете наклона для односкатной кровли из вышеприведенной формулы убирается поправочный коэффициент 0,5, поскольку вычитать разницу между 2-мя катетами не требуется.

Как используется пространство под кровлей

Это вопросом нужно озадачиться еще на этапе проектирования. Ведь если под крышей у вас будет жилое помещение, то в таком случае возможно пойти двумя путями:

  • Использовать увеличенный угол крыши дома для большего простора и создания высоких потолков.
  • Обустроить мансардную конструкцию ломанного типа. Ее можно соорудить двухскатной или четырехскатной.

Приняв решение об обустройстве большего уклона, надо помнить о нескольких моментах:

  • затраты на материалы и монтаж возрастут;
  • для более высоких конструкций растет ветровая нагрузка;
  • при показателе угла ската более 60 градусов снег не задерживается на крыше и скатывается, а вот при мансардной конструкции обязательно надо учитывать снеговые нагрузки;
  • для крутых скатов нужно тщательно выбирать материал кровли.

Но и при малом уклоне могут возникать проблемы. Например, будет скапливаться снег и влага, которая затем может затекать в помещение через стыки.

Расчет угла наклона

Для того, что произвести корректные расчёты можно воспользоваться специальными интернет-онлайн сервисами. С их помощью можно практически безошибочно подобрать необходимые параметры и исключить ошибки при возведении.

Надо отметить, что при расчёте необходимых параметров должны обязательно учитываться следующие величины:

  1. длина стропил;
  2. высота будущего конька крыши;
  3. длина пролёта одного ската крыши;
  4. тангенс угла наклона.

Учитывая все эти параметры можно сделать однозначный вывод о том, что чем меньше высота будущей крыши, тем соответственно меньше должна быть длина ската кровли двускатной крыши.

Неправильно выбранный угол наклона, к сожалению, может неимоверно сократить максимальный срок эксплуатации кровли.
