Каркас армопояса, краткая инструкция
- Каркас арматуры пояса должен быть непрерывным.
- Армопояс должен быть на всех несущих стенах.
- Нахлест продольной арматуры минимум 800 мм.
- Каркас делается из двух рядов арматуры по два прута.
- Минимальная толщина продольной арматуры – 10 мм.
- Желательно использовать длинные (6-8 метров) прутки арматуры.
- Диаметр поперечной арматуры – 6-8 мм.
- Шаг поперечной арматуры – 200-400 мм.
- Арматура со всех сторон должна иметь защитный слой бетона минимум в 5 см.
- Продольная и поперечная арматура связывается между собой вязальной проволокой.
- На углах продольную арматуру нужно загибать, а нахлест старайтесь делать дальше от угла.
- Каркас должен находится строго горизонтально.
Расстояние между прутками арматуры высчитывайте по толщине и высоте армопояса с учетом защитного слоя бетона, минимум по 5 см с каждой стороны.
Распространенные ошибки и сложности
Существует несколько ошибок, которые часто допускают строители при возведении армированного пояса из кирпича, вот некоторые из них:
- применение армирующей сетки с небольшой толщиной прутьев;
- кладка сетки с низкой частотой;
- отсутствие перевязки сетки по бокам;
- применение цемента невысокой марки для приготовления раствора.
Толщина прутьев армированной сетки, которую укладывают между рядами кирпичей должна быть не менее 4 мм. Лучше взять стальную сетку с квадратными или прямоугольными ячейками, где толщина прутьев будет 5 мм. Такой вариант поможет наверняка укрепить пояс из кирпича.
Также не стоит класть сетку через ряд, как это делают при кирпичной кладке стен. Дело в том, что при укреплении кирпичных стен такую стенку можно использовать на каждом 4 ряду. В случае изготовления армированного пояса это стоит делать в каждом ряду, чтобы конструкция не потеряла своих свойств.
Торчащие концы сетки должны быть перевязаны гибкой проволокой или в будущем они могут стать частью конструкции утеплителя из минеральной ваты. Нельзя оставлять торчащие концы сетки по стене.
Не стоит забывать про использование материалов, соответствующих стандартам. Если замесить раствор из цемента М100, нет гарантий, что на выходе получится прочный раствор, способный соединить воедино всю конструкцию пояса.
Армопояс в доме под под мауэрлат, для фундамента, стен, под виды межэтажных перекрытий
Многие ошибочно считают, что армопояс в доме лишний элемент строения, а соответственно и возводить его нет никакого смысла. Это в корне не верно, особенно для таких домов, чьи стены возводятся из газобетонных блоков.
Снимите с деревянной бочки стальные обручи, и она развалится. Уберите в доме армированный пояс и здание долго не простоит. Это упрощенное, но весьма наглядное объяснение необходимости усиления стен. Всем, кто собирается построить крепкий дом будет полезна информация о назначении, разновидности и устройство армопояса в доме.
На заметку! Сам по себе мауэрлат является обязательным элементом кровельного каркаса в частном домостроительстве. Его основная функция — это обеспечить связь между зданием и непосредственно самой кровлей. Это обязательное условие выполняет целый ряд необходимых функций, а поэтому к его строительству следует подходить со всей ответственностью.
Технология сооружения армированного пояса (главные этапы)
- Подготовка основания, нарезка заготовок для опалубочной конструкции
- Сборка опалубки из выбранного материала
- Нарезка прутьев в соответствии с заданными размерами и в нужном количестве
- Сбор каркаса – вязка прутьев проволокой
- Приготовление бетонного раствора
- Заполнение раствором опалубки – в один заход желательно, утрамбовка вибратором или вручную для удаления воздушных полостей
- Поливание бетона водой методом разбрызгивания, чтобы избежать появления микротрещин
- Разборка опалубки после застывания бетона
Для домов, которые строятся из кирпича, возможно создание пояса из этого материала. Сооружается контур в процессе кладки стен, конструкция соответствует особенностям здания. Для кирпичного пояса формировать опалубку не нужно, так как арматура прямо на кирпич кладется. В случае использования сетки нужно выбирать листы с толщиной прутьев минимум 5 миллиметров.
В каких случаях требуется армопояс?
Армопояс для стен
Усиление стен армированным поясом нужно не всегда. Поэтому не нужно зря тратить деньги на него в следующих случаях:
- под подошвой фундамента залегает крепкий грунт (скальный, крупнообломочный или крупный песок не насыщен водой) стены возводятся из кирпича;
- строится одноэтажный дом, который перекрывается деревянными балками, а не железобетонными панелями.
Если же на участке залегают слабые грунты (пылевидный песок, суглинок, глина, торфяник), то ответ на вопрос нужен армирующий пояс, очевидна. Не обойтись без него и в том случае, когда стены строятся из керамзитобетонных или пористых блоков (пенобетонных или газобетонных).
Это хрупкие материалы. Они не выдерживают подвижек грунта и точечных нагрузок от межэтажных плит перекрытия. Армопояс исключает риск деформации стен и равномерно распределяет нагрузку от плит на блоки.
Для арболитовых блоков (толщина стены не менее 30 см, а марка прочности не ниже В2,5) армопояс не нужен.
Армопояс под мауэрлат

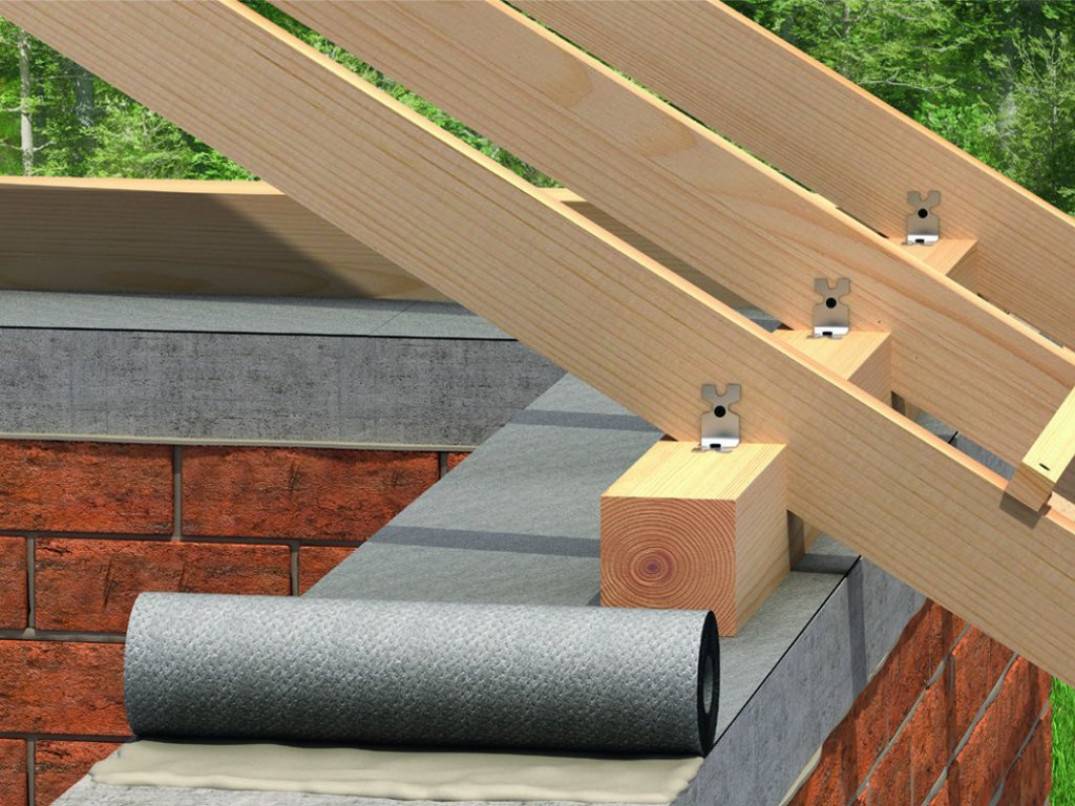

Деревянная балка, на которую опираются стропила, называется мауэрлат. Она не может продавить пеноблок, поэтому кому-то может показаться, что под нее армопояс не нужен. Однако, правильный ответ на данный вопрос зависит от материала, из которого построен дом. Крепления мауэрлата без армопояса допускается для кирпичных стен. Они надежно держат анкера, которыми мауэрлат крепится к ним.
Армопояс под мауэрлат
Если же мы имеем дело с легкими блоками, то армопояс залить придется. В газобетон, пенобетон и керамзитовые блоки анкерные крепления надежно зафиксировать невозможно. Поэтому очень сильный ветер может оторвать мауэрлат от стены вместе с крышей.

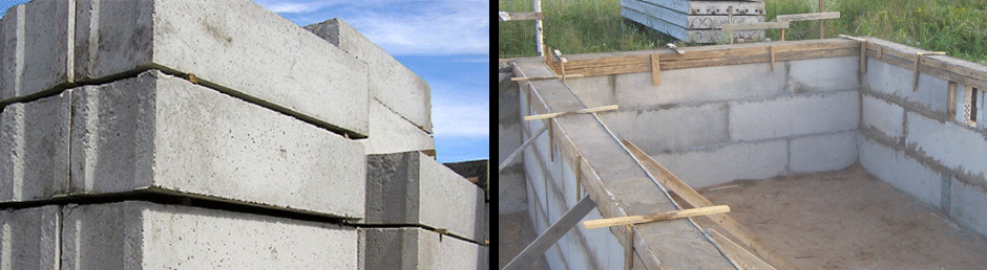

Армопояс для фундамента
Здесь подход к проблеме усиления не изменяется. Если фундамент будет смонтирован из блоков ФБС, то армопояс однозначно необходим. Причем его нужно делать в двух уровнях: на уровне подошвы фундамента и на его верхнем срезе. Такое решение защитит конструкцию от интенсивных нагрузок, возникающих при подъеме и осадке грунта.
Для бутобетонных ленточных фундаментов также требуется усиление армированным поясом, хотя бы на уровне подошвы. Бутобетон — экономический, но не устойчив к подвижек грунта материал, поэтому армирования ему необходимо. А вот монолитной «ленте» армопояс не нужен, поскольку ее основа — стальной объемный каркас.
Нет необходимости в устройстве данной конструкции и для сплошной фундаментной плиты, которую заливают под здания на слабых грунтах.
Армопояс под виды межэтажных перекрытий
В панели, опирающиеся на керамзитобетонные блоки , газо или пенобетон, армированный пояс нужно делать в обязательном порядке.
Во монолитное железобетонное перекрытие его можно не заливать, поскольку оно равномерно передает нагрузку на стены и прочно связывает их в единую пространственную конструкцию.
Когда необходимо устройство армопояса
Усадка грунтов, ветровые нагрузки и температурные колебания оказывают существенное влияние на состояние здания. Для того, чтобы сделать постройку неуязвимой к негативным факторам окружающей среды, понадобится дополнительное укрепление. Максимальную эффективность демонстрирует сейсмопояс при строительстве из газосиликатных блоков (именно они особенно уязвимы к деформациям изгибающего типа.)
Армопояс принимает основную нагрузку на себя и способствует увеличению срока эксплуатации сооружения. Использовать его нужно:
- для равномерного распределения нагрузки на каркас здания;
- при креплении бруса к верхушкам стен (армопояс под крышу препятствует возникновению чрезмерных вертикальных нагрузок);
- с целью исправления ошибок, допущенных во время кладки;
- фиксации замкнутой линии, которая является основанием крепления кровли;
- обеспечения высокой жесткости здания.
Опалубка для армопояса также упрощает процесс заливки фундамента, стен, перекрытий и других железобетонных конструкций. Эта система состоит из палубы, соприкасающейся с бетоном, строительных лесов и крепежных элементов. Опалубка выполняется из различных материалов:
- прокатной, листовой стали;
- алюминия;
- доски, ДСП или фанеры;
- пластика и его разновидностей.
Для кровли
Стропильная система любого строения опирается на мауэрлат, прочно закрепляемый на стене дома.
Непосредственно к газобетону прикреплять несущие элементы кровли нельзя. Крепление мауэрлата шпильками к блокам со временем расшатается под действием ветровых нагрузок, что грозит обрушением кровли в целом.
Возникает потребность в надёжном соединении стен и кровельной системы, — это основная функция армопояса. Для этого в монолитный пояс до схватывания бетона вставляются анкерные элементы и закладные детали. Кроме того, прочный монолит пояса воспринимает, распределяет, компенсирует нагрузки от веса кровли, стропильной системы, снега, ветра.
Основные функции
В целом назначение кровельного армопояса определяется следующими функциями:
- равномерно распределяет нагрузки от воздействия кровли на стены;
- связывает верх стены в жёсткую конструкцию;
- уменьшает риск растрескивания стен при усадке;
- способствует надёжному креплению стен и кровельной системы;
- служит опорой для балок чердачных и мансардных перекрытий.
Конструкция кровельного армопояса представляет собой сплошную ленту из монолитного железобетона, устроенную по всему периметру верха несущих стен.
Способы возведения
Различают три способа устройства армопояса для кровли по стенам из газобетона:
- Использование опалубки из деревянных щитов. Недорогой, достаточно простой, но трудоёмкий метод.
- Применение для ограждающей опалубочной конструкции тонких перегородочных блоков
- Монтаж из специальных U-образных изделий. Идеальный вариант, если бы не очень высокая стоимость подобных блоков.
Способы можно комбинировать в плане совместного использования перегородочных изделий и деревянных щитов.
Геометрические параметры
Длина пояса – это периметр стены, на которой он возведён.
Ширина ленты варьируется от 200 мм до 400 мм, равняется толщине стен. Но армированный пояс на всю ширину, как правило, избыточен в плане прочности. Поэтому его ширину можно снизить, но зато добавить в конструкцию утепляющие материалы.
Высота и ширина пояса в идеале должны точно рассчитываться по соответствию нагрузкам.
Высота армопояса – не менее 15 см, средний достаточный параметр – 30 см.
Правила армирования
Строительство любого сооружения предполагает предварительное проектирование с точным расчётом всех конструкций и отдельных узлов на воспринимаемые в процессе эксплуатации нагрузки. Но при самостоятельном возведении дома из газобетона многие застройщики предпочитают экономить на проекте. Это не совсем правильный подход, но решение принимает застройщик и это его право.
При отсутствии расчётов армирование выполняется на основе подобного практического опыта с учётом ряда основных критериев:
- Материал для продольного армирования – прут периодического профиля диаметром не меньше 10 мм.
- Используются изделия максимальной длины с наименьшим количеством стыков.
- Для формирования каркаса используется поперечная арматура диаметром 6 мм и более.
- Средний шаг фиксации поперечных прутов – 300 мм.
- Для крепления прутов между собой используется вязальная мягкая проволока.
- В углах продольная арматура изгибается под прямым или необходимым углом с максимально удалённым от угла нахлёстом.
Схема армирование углов армопояса
- Армокаркас в опалубке выставляется строго горизонтально по уровню.
- Арматура должна отступать от внутренних стен опалубки минимум на 3 см, – это защитный антикоррозийный слой.
- Стыки продольных прутов выполняются с нахлёстом от 30 см.
- Расстояние между горизонтальными прутами выбирается в зависимости от ширины и высоты пояса, с учётом толщины защитных слоёв.
Необходимые анкера и закладные детали устанавливаются в опалубке и фиксируются с каркасом после его окончательного монтажа. Длина выступающей из бетонного пояса части анкера должна быть не менее толщины мауэрлата с учётом размера гайки с шайбой.
Виды поясов и их функции
Армированные бетонные пояса заливаются для усиления таких конструкций, как:
- Ростверки – заливаются как фундамент по верхушкам свай.
- Сейсмический пояс по верхней части стен здания, а также под межэтажные перекрытия.
- Для равномерной разгрузки крыши здания на его стены.
- Усиление стен из мягких и хрупких материалов (газобетонные блоки, пеноблоки и другие).
- При этом армопояс выполняет такие функции:
- Увеличивает прочность здания.
- Не позволяет деформироваться фундаменту и стенам при неравномерной осадке грунта, а также при его пучении, во время повышенной влаги или морозе.
- Не позволяет хрупким газобетонным блокам разрушаться под тяжестью плит перекрытий.
- Позволяет жестко фиксировать стропилины крыши к стенам здания из мягких материалов.
Иногда при возведении небольших хозяйственных построек используется армированный пояс из кирпича на стены из газобетона. Для этого на стенах, на всю ее ширину, выкладывается 4 или 5 рядов строительного кирпича. Между рядами, в армопояс из кирпича на стены из газобетона, в процессе работы, закладывается на растворе металлическая сетка, сваренная из проволоки толщиной 4 — 5 мм с ячейками 30 — 40 мм. Сверху могут укладываться балки перекрытия или деревянный мауэрлат для крепления крыши.
Армированный армопояс на газобетоне
Для армированного пояса, который заливается по блокам из газобетона, используется бетонный раствор марки М 200. Несущая арматура, сечением 12 мм скрепляется в каркасе с поперечными квадратными или прямоугольными хомутами вязальной проволокой. Хомуты изготавливаются из гладкой арматуры диаметром не более 4-6 мм. Несущая арматура дотачивается между собой внахлест с напуском не менее 150 мм и связывается между собой мягкой вязальной проволокой.
Пояс можно сделать и без объемного каркаса из 4 арматурных стержней. Иногда достаточно и плоского каркаса из двух стержней, который собирается практически так же как и объемный. Только в этом случае для поперечной перевязки используются не хомуты, а отдельные арматурные стержни.

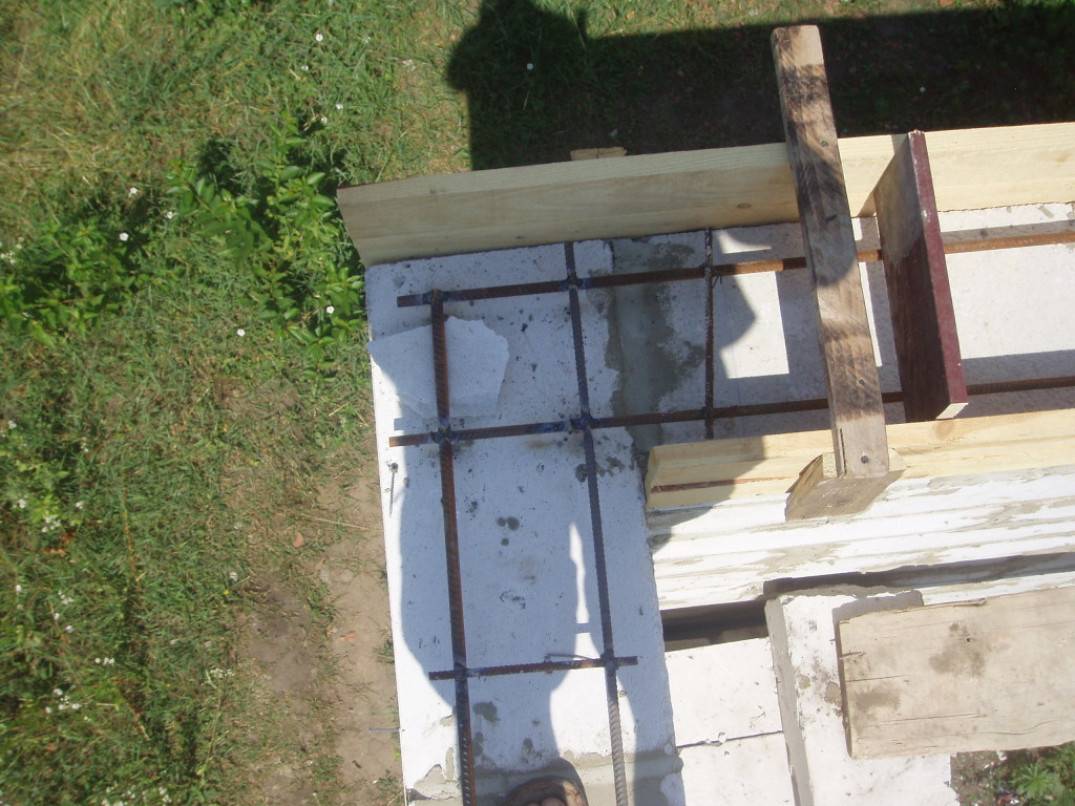

Связанный каркас можно уложить в деревянную опалубку, которая изготавливается из досок. Также можно использовать, как опалубку, газобетонные блоки верхнего ряда. Но предварительно нужно вырезать у них внутреннюю часть, чтобы из блока получилось что-то вроде короба без торцевых стенок. Блоки укладываются полученными полками вверх, после чего в них закладывается каркас.
При укладке каркаса нужно проследить, чтобы между арматурой и стенками опалубки, а также нижними блоками было небольшое пространство около 20 – 30 мм.
После закладки в опалубку арматурного каркаса, к нему можно дополнительно сделать и закрепить необходимые закладные детали, которые понадобятся для закрепления мауэрлата или других элементов из конструкции дома.
Как сделать армопояс своими руками
Пред началом строительства, если нет проекта, делаются чертежи или эскизы.
Предварительно проводится сбор нагрузок, рассчитываются необходимые геометрические размеры балки, диаметр рабочей, обвязочной арматуры
Важно определиться как, где делать каркасы, не забывая про утеплитель, подставки, а также с видом опалубки, креплением, способом приготовления бетона, его заливки
Армирование и заливка бетоном
При самостоятельном строительстве следует соблюдать технологию, придерживаться следующих советов и рекомендаций:
- Применять заводской бетон марки В25, гравий мелкой фракции.
- Подвижность, удобоукладываемость смеси повышают пластификаторами. Добавление воды ухудшает характеристики бетона.
- Не надо применять вибраторы при уплотнении смеси, бетон заливается аккуратно. Стараться не повредить опалубку, сдвиг арматурного каркаса.
- Шпильки под крепление мауэрлата устанавливаются равномерно, в одном уровне. Сверху резьба заматывается лентой для предохранения от брызг бетона.
- Монтировать перекрытия, крепить мауэрлат допускается после полного затвердевания бетона.
- Под все виды перекрытий нужно подкладывать гидроизоляцию толщиной 3-4 мм.
- Заливку проводят за один приём, без образования стыка.
- Перед укладкой бетона стенки опалубки смачиваются водой.
Работы, связанные с монтажом и заливкой армопояса, несложно сделать самостоятельно, имея 3-4 помощника. Главное – соблюдать технологию процессов монтажа. Правильно устроенный армопояс — залог длительной эксплуатации дома из газобетона.
Для перекрытий
Армопояс под монтаж межэтажных плит перекрытия выполняется по аналогии с кровельным поясом, но имеет некоторые особенности.
Линия жёсткости между этажей устраивается для надёжного монтажа перекрывающих конструкций. Это могут быть железобетонные либо облегчённые плиты, деревянные или другие щиты и настилы, – пояс необходим в любом варианте.
Расчёт армирования армопояса между этажами проводится в зависимости от вида и веса перекрытия. Для тяжёлых плит расчёт нагрузок обязателен.
Одним из основных параметров конструкции пояса считается площадь опирания плит перекрытия на бетонную ленту пояса, — чем она больше, тем надёжнее.
Минимальная ширина монолитного пояса для перекрытий – 20 см, высота – 15 см.
Где устанавливается?
Начинают фиксацию армопоясов на газобетон с определения места его расположения. Область применения должна выбираться, исходя из его главной функции – повышение прочностных характеристик зданий, где присутствуют негативные условия обитания и плывучесть почвы.
Железобетонная цельная конструкция включает в себя несколько поясов. Чтобы сделать первый пояс, устанавливают верхнюю часть фундамента. Заливка происходит под ленту. Применяя второй пояс, монтаж приходится над опорами. Такая конструкция представляет собой основание для опорного фундамента.
Первый ростверк в высоту имеет 350 мм и ширину – 1000 мм. Данные размеры приблизительные, так как на них влияют условия внешней среды:
- влажность;
- температурный режим;
- изменение грунта.
После установки винтовых свай их соединяют между собой ростверком -поперечными перекладинами из стали. Установка ростверка должна находиться по периметру сооружений и под несущими стенами. Такая основа обеспечит надежность зданий и сооружений. Устанавливают второй армирующий пояс высотой 300 мм и шириной такой же, как у стены. Применение второго слоя необязательно.
Третий слой кладут под плитами преграждений. Он обеспечивает стяжку стен и препятствует образованию трещин. Четвертый – применяется при возведении кирпичных и газобетонных конструкциях и устанавливается для плит преграждений второго этажа.
Параметры армопояса
Монолитный армопояс обычно укладывают поверх наружных стен по всему периметру здания. Если стропильная система опирается и на внутренние стены (чаще всего — подконьковыми стойками), здесь также нужно уложить ж/б пояс.
Армопояс представляет собой железобетоную конструкцию с закладными анкерами для крепления мауэрлата
Размеры сечения принимаются следующие:
- высота: от 25 см и не более толщины стены;
- ширина: в идеале должна быть равна толщине стены. Минимальное значение — 25 см. Поверх кладки из керамзитобетона нормативные документы предписывают укладывать пояс шириной, равной примерно 2/3 толщины стены. То есть при толщине стены 40 см ж/б пояс должен иметь ширину порядка 30 см.
Рабочие стержни арматурного каркаса должны иметь периодический профиль (ребристая арматура) и диаметр 10–12 мм. Они укладываются в два пояса — верхний и нижний, по две-три нитки в каждом.
Для армирования железобетонного пояса используют только ребристую арматуру (гладкую можно применять для изготовления поперечных стержней)
Диаметр поперечных стержней составляет 6–8 мм.
Монтаж арматуры
Железобетонную ленту выполняют с определенной последовательностью работ: сначала нарезаются прутья, потом они укладываются на фиксаторы или подкладки вдоль опалубки, связываются проволокой (это нижний слой), на них устанавливаются поперечные стержни и крепится верхний слой. После элементы скрепляются проволокой или резьбовыми шпильками.
Обычно применяют обязательно ребристые пруты диаметром 12 миллиметров, собирая из них параллелепипед или лесенку. Но лучше для первого слоя брать 12, для второго – 6 миллиметров, для поперечного крепления – 10. Каркас поперечный можно приварить в центре и по краям, а весь объем прутьев связывать.
Каркас обязательно должен быть утоплен в бетонном растворе на несколько сантиметров, отступ от краев составляет 5 сантиметров. Вязальная проволока может быть минимального диаметра, так как ее толщина не влияет на прочность несущих внешних или внутренних конструкций, но ощутимо увеличивает время и средства на выполнение работ.
Когда готовы оба слоя сетки, они укладываются, по краям и в центре свариваются между собой, создавая каркас с квадратным или прямоугольным сечением. Этот этап работ лучше выполнять в опалубке, чтобы потом не пришлось транспортировать деталь, большой вес которой ощутим.
В процессе сбора деталей в единую сетку сварка не используется – достаточно выполнить нахлест в 20-30 сантиметров между частями. Вся конструкция должна быть ровно расположена внутри опалубки, для измерений применяют строительный уровень.
Если арматура укладывается в полистиролбетонные или другие блоки, то предварительно делают штроборезом канавки, их очищают от пыли, смачивают, заливают мягко замешанным бетонным раствором либо клеем. Потом укладывают металлические рифленые прутья диаметром 8 миллиметров в штробы, убирают излишки клеящего состава, продолжают процесс строительства.
