Шаровый фланцевый кран – сфера применения и преимущества

Какие бывают шаровые краны по типу прохода ?

Кран шаровый полнопроходный — это кран, у которого заявленный диаметр условного прохода Ду совпадает с величиной реального прохода в шаре. Например у полнопроходного крана Ду100 и диаметр и реальный проход в шаре равен 100мм.

Кран шаровый стандартнопроходный — это кран, у которого заявленный диаметр условного прохода всегда больше, чем реальное отверстие в шаре. Например у стандартнопроходного крана Ду100 диаметр условного прохода 100мм, а реальный проход в шаре 80мм. Основным достоинством стандартнопроходных кранов является их более низкая цена в сравнении полнопроходными.

Многие спросят — а почему появилась стандартнопроходная модель и пользуется такой популярностью? (более 90% всех шаровых кранов стандартнопроходные). Ответ довольно интересен. За счет конструкции крана, когда достигается малое гидравлическое сопротивление рабочей среды при проходе через шар пропускная способность стандарнопроходного крана иногда даже больше чем у вентилей и задвижек такого же диаметра, а так как краны шаровые получили широкое распространение с 2000 года, то они без каких-либо проблем заменяют аналогичную арматуру без потери давления и расхода среды

ВНИМАНИЕ!!! Если Вы покупаете шаровый кран и в счете или накладной не указано, что он полнопроходной — имейте ввиду, что Вы покупаете стандарнопроходной кран

Каких видов бывают шаровые краны под воду?

Подобная продукция делится на разные категории. Конструктивно их классифицируют как прямоточные, смесительные, проходные и угловые шаровые краны для воды. Функционально существует три вида – запорные, запорно-регулирующие и специального назначения.

Пропускная способность такой конструкции рассчитывается исходя из отношения площади сечения отверстия в запорном шаре крана к площади сечения трубы, с которой он соединен. По пропускной способности существует три типа кранов: стандартные, полнопроходные и неполнопроходные. Для стандартного шарового крана для воды это соотношение составляет 70-80%, полнопроходного – 90-100%, неполнопроходного – 40-50%. Неполнопроходные краны устанавливают там, где нужен небольшой расход воды.

Краны шаровые для спуска воды/воздуха ставятся, как правило, на системах отопления.

Краны могут быть сделаны из латуни, стали, чугуна, бронзы, полиэтилена и даже титана. Это зависит от среды эксплуатации, назначения и диаметра трубопровода. Большую популярность среди потребителей получили латунные шаровые краны для воды. Это произошло благодаря их эстетичному внешнему виду, небольшому размеру и удобству в использовании. Как правило, такие шаровые краны монтируют на внутридомовых коммуникациях. К сожалению, далеко не вся продукция на рынке сантехники надлежащего качества.

Читайте материал по теме: Виды фитингов для труб: размеры, назначение и особенности

Протечки

Несмотря на высокую надежность шарового крана, посторонние частицы в потоке продукта и грязь могут привести к возникновению проблем в эксплуатации. Наиболее часто встречаются протечка через закрытый шаровой затвор, протечка по штоку и неполное закрытие крана.

Протечки по седлу

В случае протечки по седлу сначала нужно повернуть несколько раз шар в открытое и закрытое положение, если под уплотнение попал инородный предмет, седло, при повороте вытеснит его и притрется к поверхности шара. Если это не помогло, необходимо убедиться, что кран находится в полностью закрытом или полностью открытом положении. Помешать этому может грязь или инородные материалы, попавшие между упорами крана. Также возможна неправильная установка ограничительных упоров привода и неисправность самого привода.

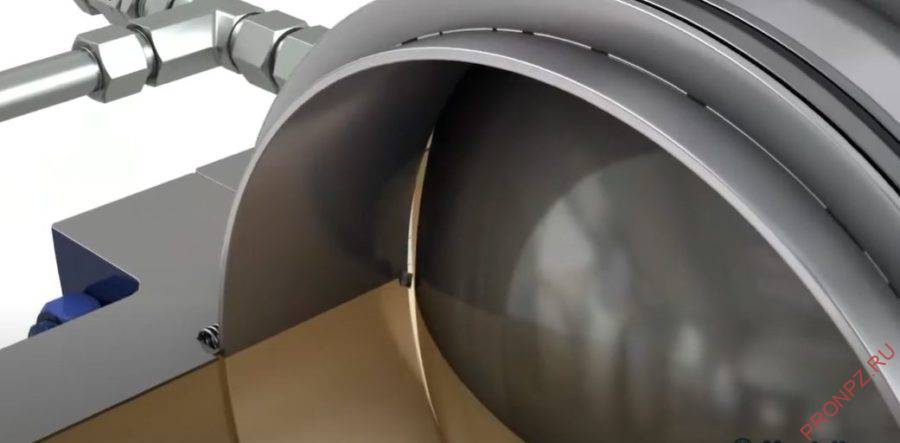

Протечка при попадании твердых частиц между седлом и шаром

Если кран недозакрывается на 10-15 градусов, произошло заедание седел. В этом случае необходимо ввести промывочную жидкость и оставить минимум на 30 минут, чтобы она пропитала и размягчила затвердевшие осадки. Затем промыть еще раз, после этого закачать смазку и попытаться стронуть седла. Если это удастся – закачать смазку согласно процедуре, после чего выполнить 10-20 циклов открытия-закрытия крана.

Введение смазки или пасты

Если же кран открывается и закрывается до конца, а протечка продолжается, необходимо ввести смазку или уплотняющую пасту через специальные фитинги, расположенные на корпусе крана. Если фитинг неисправен или подтекает, его необходимо заменить

Внимание! При замене фитингов необходимо сбросить давление в трубопроводе

Процедура введения в седла смазки, промывочной жидкости и герметизирующей пасты одинакова. Есть лишь небольшие отличия: при промывке кран должен находиться в полностью открытом положении, если же вводится смазка или уплотнитель, шаровой кран должен находиться в полностью закрытом положении. Для введения смазки или уплотнителя необходимо специальным насосом ввести 1/16 часть от общего объема смазки, необходимого для крана данного размера, затем нужно произвести 3 цикла открытия-закрытия крана для того, чтобы седла повернулись на 45 градусов. Данную процедуру следует повторить 8 раз на каждое седло, если шаровой кран имеет только один фитинг на каждом конце, и четыре раза, если он имеет по 2 фитинга на каждом конце. Таким образом, достигается равномерное распределение смазки по седлам.

Утечка по штоку

В редких случаях встречается утечка по штоку. Это может произойти из-за ослабления затяжки нагрузочного болта или гайки штока, износу уплотнения. Величина момента затяжки важна по следующей причине: слишком большая затяжка приведет к затруднению вращения пробки шарового крана и может привести к выдавливанию уплотнений, а слишком маленький момент затяжки не приведет к обжатию уплотнения должным образом. Следовательно, произойдет утечка.

Для устранения утечки сначала необходимо проверить правильность моментов затяжки болта или гайки штока динамометрическим ключом. Если момент затяжки правильно установлен или после наладки не дает желаемого эффекта, то необходимо ввести уплотняющую пасту через специальный фитинг. Если это не помогает, то нужно заменить верхнее уплотнение штока согласно инструкции.

Технические характеристики

Конструкции данных устройств подчиняются нормам ГОСТ. В стандартах четко прописаны все технические характеристики таких устройств. Герметичность обычно соответствует типу А. Диапазон диаметра кранов варьируется в пределах от 15 до 1400 мм. Условный проход устройств различен. В линейках известных торговых марок можно увидеть изделия с диаметром номинальным или условного прохода, например, ДУ, равным 40, 50, 65, 80, 100, 150 мм.

Наибольшей востребованностью у покупателей пользуется разновидность 50 мм и больше. При небольшом значении диаметра шар называют плавающим (ДУ 25, 32). Когда этот показатель превышает 50 мм, шар герметизируют на опорах. Вес изделия в среднем составляет около 13 кг. PN – номинальное (максимальное) давление рабочей среды, при котором возможна работа крана. Обычно оно колеблется в диапазоне от 1,6 до 4 МПа. Строительная длина таких изделий может составлять 102, 254, 356, 533, 850, 914 мм, при этом допускается незначительное отклонение в длину до 2–8 мм.

Классические или стандартные варианты пропускают порядка 70-80% рабочей среды. Полнопроходные аналоги обеспечивают пропускание веществ до 90%. Изделия подходят для вертикального и горизонтального направления прокладки магистрали.

Обычно на кране производители указывают маркировку с обозначениями его типа, вида, условного прохода, давления и стандарта. Пример: на кране указана маркировка КШ. Ф. 500-2500 ГОСТ 28908-91. При этом маркировка обозначает следующее:

  • КШ – кран шаровой;
  • Ф – фланцевый;
  • условный проход 500 мм;
  • давление 2500 МПа;
  • параметры ГОСТ 28908-91.

Знание маркировки позволит безошибочно купить устройство под конкретные нужды. Недостатками шаровых фланцевых кранов являются большой вес и далеко не всегда уместная длина ручек в ручном типе моделей.

Помимо этого, покупатели отмечают, что не все изделия соответствуют заявленным в ГОСТ требованиям, что отражается на низком качестве отдельных изделий. Связано это с наличием на прилавках поддельных товаров из некачественного металла. Это становится причиной плохой работы и небольшого срока службы. Кроме того, по сравнению с другими аналогами фланцевые шаровые краны стоят дороже.

Нежелательно использование таких устройств в трубопроводах с илистой жидкостью. Накопление осадка быстро приведет к поломке крана и отказу его работы.

В зависимости от разного значения диаметра изделий шаровые фланцевые краны различны. У них отличается корпус, который может быть двух- и трехсоставным. Однако конструкция корпуса может быть не только разборной. Большую часть на рынке занимают цельносварные краны. Разборные аналоги отличаются тем, что изношенные детали в них можно обновить. Это позволяет продлить срок службы изделий до нескольких лет.

Разборка таких изделий проста и не занимает много времени. Материалом изготовления всех разновидностей является нержавеющая сталь. Она устойчива к коррозии, при этом шаровой затвор в продукции зарубежных компаний может быть внутри полым. Различен и класс привода, используемого в устройстве. Редуктор может быть ручным либо электрическим, требующим наличие вспомогательных опор. Помимо этого, привод может быть пневматическим.

По материалу изготовления сегодня такие изделия могут быть не только стальными. На прилавках магазинов можно купать изделия из таких материалов, как:

Классификация шаровых кранов

Пропускной диаметр крана определяет его проходимость. По этому параметру различают полнопроходные и неполнопроходные изделия:

  • Полнопроходной кран имеет отверстие такого же диаметра, как диаметр трубы. Арматура обеспечивает сохранение напора потока с низким уровнем гидравлического сопротивления.
  • Неполнопроходной кран имеет диаметр отверстия в шаре меньше, чем диаметр трубы, куда монтируется арматура. Из двух видов шаровых кранов для воды обычно выбирают неполнопроходные изделия, поскольку они дешевле.

Достоинства неполнопроходных кранов — низкая цена, небольшой вес и компактность. Однако эти плюсы достигаются в ущерб сроку эксплуатации и удобству. Если даже небольшая потеря носителя недопустима, лучше выбрать полнопроходный кран.

Тип присоединение крана к трубопроводу имеет особую важность. Метод и особенности соединения влияют на дальнейший ремонт, герметичность стыков и особенности эксплуатации системы в целом

Возможные варианты:

  • Приварные краны изготавливают из стали в соответствии с нормативами ГОСТ. Чтобы поставить кран, не нужно думать о резьбе, достаточно приварить изделие на подготовленный отрезок трубы. Приварная арматура применяется для агрессивных сред, где важна защита от разгерметизации системы. Минус — при выходе изделия из строя нужно отрезать весь кран вместе с куском трубы и приваривать новое изделие.
  • Фланцевые краны имеют большой диаметр, применяются для жидких и газообразных сред, не требующих идеальной герметизации. По конструкции фланцевые изделия бывают двухсоставными и трехсоставными. Трехсоставная конструкция значительно облегчает ремонт и эксплуатацию, поскольку позволяет менять прокладки без демонтажа арматуры.
  • Муфтовые краны — присоединяются посредством резьбы, позволяют ремонт без полного демонтажа. Это наиболее распространенный вид шаровых кранов для водопровода в жилищно-коммунальном хозяйстве.
  • Комбинированная арматура — на одном конце трубы может быть фланец, на другом приварная часть крана. Этот тип изделий максимально универсален и обеспечивает подгонку функциональности кранов к условиям эксплуатации в конкретном трубопроводе.

Краны могут изменять направление потока или никак на него не влиять. Также этот тип арматуры используется для объединения и разделения потоков. С учетом указанной функциональности, существует следующая классификация:

  • Проходные изделия не изменяют направление рабочей среды.
  • Угловые изделия рассчитаны на установку в точках изгиба и на труднодоступных участках трубопровода.
  • Трехходовые краны — оснащены двумя входными патрубками и одним выходным патрубком. Простейший пример — смеситель для холодной и горячей воды.
  • Многоходовые краны используются при разделении и смешении потоков.

Конструктивные особенности шаровых кранов

Хотя монтаж шаровых кранов применяется достаточно давно, однако их широкое применение началось только с появлением современных материалов (фторопласт, искусственный каучук и прочие синтетические вещества), способных обеспечить надежную герметизацию и практически избежать износа рабочих элементов, что в связке с качественными смазочными материалами, существенно снижающими трение, также облегчает управление даже крупногабаритными шаровыми кранами.

Устройство шаровых кранов современного образца довольно просто и состоит из следующих элементов.

А именно:

  1. затвора – приводимой в движение детали в форме металлического шара со сквозным цилиндрическим отверстием в центре для обеспечения прохода транспортируемой среды;
  2. корпуса;
  3. штока уплотнения;
  4. ручки управления;
  5. корпусной гайки;
  6. уплотнительных седел из тефлона;
  7. уплотнителя штока из резины;
  8. регулировочной гайки;
  9. уплотнительной шайбы.

Отверстие в затворе равняется внутреннему диаметру подсоединенной трубы, благодаря чему такие краны называются полнопроходными. При полном открытии крана практически не возникает гидравлических потерь в циркуляции потока при проходе через затвор и кран в целом, что сокращает износ труб и запорного механизма в несколько раз в сравнении с прежними видами запорных устройств. При повороте ручки крана на 90 градусов рабочий поток будет полностью перекрыт.

По каким параметрам выбирать шаровой кран

Не зная марки установленного на объекте шара, при необходимости заменить обратный клапан можно подобрать аналог по следующим критериям.

  1. Диаметр шарового крана (ду)– как правило, равен диаметру трубопровода. Типовые величины в миллиметрах (дюймах): 6, 8, 10 (3/8), 15 (½), 20 (¾ д), 25 (1), 32 (1 ¼), 40 (1 ½), 50 (2), 65 (2 ½), 80 (3), 100 (4), 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800мм.
  2. Условное давление. Типовые величины в кгс/см2: 10, 16, 25, 40, 63, 100, 60. Выбирая изделие по этому параметру, помните: для стабильной и длительной работы рабочее давление должно быть меньше номинального вдвое. Если в трубопроводе давление 12 кгс/см2, следует устанавливать кран на 25кгс/см2. Изделие на 16 кгс/см2, скорее всего, выйдет из строя за несколько месяцев.
  3. Материал корпуса.
  4. Вид соединения.
  5. Конструктивные особенности.
  6. Тип уплотнения в затворе.
  7. Производитель. Рынок наводнили недолговечные кустарные изделия из Китая, подходящие по всем критериям, но доставляющие при эксплуатации множество проблем. Изделия европейских и американских производителей предлагают кран шаровой по ценам в 3-5 выше тех, по которым продаются изделия нормального качества. Поэтому перед покупкой лучше получить консультацию у монтажников, сантехников или компетентных продавцов, которым вы доверяете.

Приобретайте кран с соответствующими документами и гарантией качества. Он должен быть новым – максимум 5-летним и выпущенным после 2012 г. В противном случае при наличии в кране мягких уплотнений за 5-7 лет хранения на складах он может утратить часть свойств и впоследствии доставить проблемы при эксплуатации. По крану старше 5 лет нести какие-либо гарантийные обязательства вряд ли кто-то будет, да и с сопроводительной документацией на такое изделие проблематично.

Покупайте кран с запасом по условному давлению, чтобы изделие стабильно и долго работало. При выборе модели с сопоставимыми величинами рабочего и условного давления велика вероятность преждевременного выхода изделия из строя.

Приобретайте кран у надежного продавца

Поставщики с хорошей репутацией дорожат ей и не станут реализовывать продукцию сомнительного качества.

Обращайте внимание на советы авторитетных для вас людей, если не определились с моделью изделия. Получите консультацию у опытных монтажников, продавцов, пользователей

Самостоятельно отличить низкокачественную продукцию от надежной оригинальной сложно.

Решайте, где купить кран с учетом всех критериев его выбора и советов специалистов. Главное, не забывайте о соотношении стоимости и качества.

Шаровой кран и его аналоги

Что установить в конкретном случае – шаровой кран, дисковый затвор, задвижку или запорный вентиль? Как показывает практика, универсальной запорной арматуры не существует.

Нужно монтировать разные ее виды в зависимости от условий эксплуатации. Имеет смысл устанавливать шарообразный кран, когда монтируются:

  1. бытовые водо- и газопроводы — предпочтительно устанавливать кран шаровой латунный;
  2. промышленные газо- и нефтепроводы – показан монтаж стальных фланцевых и приварных изделий;
  3. отопительные системы и горячего водоснабжения – в таких случаях оптимальный выбор – фланцевые клапаны из стали или приварные.

Ошибки выбора

Выбирая и устанавливая шаровой кран, помните:

  1. Недопустимо устанавливать стальные изделия в системах холодного водоснабжения, поскольку, взаимодействуя с насыщенной кислородом холодной водой, кран за 3-6 месяцев использования покрывается ржавчиной и перестает работать. Для длительной эксплуатации лучше использовать задвижки с покрытым резиной клином.
  2. Недопустим монтаж стальной запорной арматуры с фторопластовым уплотнителем на паропроводы, где постоянная рабочая температура выше 150С, поскольку за 1-2 месяца пользования изделием уплотнение начинает отказывать и герметизация крана нарушается. Для стабильной работы паропроводов устанавливайте вентили с уплотнением типа металл по металлу, оптимальные для высоких температур.

Воспользуйтесь нашими рекомендациями по выбору шарового крана, чтобы трубопровод служил стабильно, а запорная арматура работала долго. Учитывайте советы специалистов по установке клапана, и шаровой кран будет надежно эксплуатироваться.

https://youtube.com/watch?v=Ui2BgdUdpAw

Принципы работы и область применения шаровых кранов

Безотказный механизм работы шарового крана обеспечен его простой и функциональной конструкцией. Затвор, который представляет собой шар со сквозным отверстием, находится внутри седла (металлического или пластикового корпуса). Параметры отверстия должны совпадать с размерами хода и выхода шарового крана. Шаровой затвор соединен с рукояткой и вращается вместе с ней. Поворот шара происходит относительно собственной оси, которая как угодно располагается относительно потока. Процесс открывания и закрывания выглядит так:

  • Когда отверстие шарового затвора находится в открытом для потока положении, вода течет свободно, без перепадов давления или иных препятствий.
  • При повороте шарового затвора на 90 градусов (это происходит при закрытии крана), поток носителя сталкивается с глухой стенкой, движение прекращается.

Шаровые краны отличаются универсальностью и находят применение в трубопроводах, предназначенных для транспортировки различных носителей: газов, жидкостей, сред с включениями твердых частиц. Этот тип арматуры также пригоден для перекачки агрессивных сред, таких как битум, нефть, щелочи, кислоты, резина, этилен, пероксид водорода.

У шарового крана есть несколько важных достоинств:

  • Небольшой вес и компактность.
  • Удобство и долговечность.
  • Конструкция работает при любой ориентации в пространстве.
  • Исключение застоя водяного потока.
  • Низкий уровень потери носителя при эксплуатации.
  • Соблюдается высокая степень герметичности соединения с трубопроводом.
  • Соотношение стоимости и качества в пользу потребителя.

Есть у этого типа арматуры свои недостатки. Например, без длительного употребления изделие может закиснуть, поэтому рекомендуется еженедельно открывать и закрывать кран. Если в носителе содержится большое количество посторонних примесей, может произойти засорение отверстия. Например, водопроводная вода с частицами ржавчины быстро выводит из строя краны.

Также следует учитывать, что шаровые краны в трубопроводах для подачи воды исправно работают только при плюсовой температуре окружающего воздуха. Если температура опустится ниже нуля, вода внутри труб превратится в лед, что приведет к разрыву шарового механизма от расширения носителя. Все перечисленные минусы можно избежать при грамотном выборе изделия с учетом типа трубопровода, вида носителя и условий эксплуатации.

Конструктивные особенности

Шаровые краны представляют собой разновидность системы, где в качестве основного агрегаты применяется устройство сферической формы, в котором находится специальное отверстие и которое может проворачиваться вокруг своей оси под определенным углом. Материал его изготовления – латунь, и выступает он в роли запорного элемента, который способствует оперативному прерыванию воды. После вращения рукоятки вентиля происходит смещение расположенного внутри механизма, что приводит к тому, что шар перекрывает отверстие, не пропуская рабочий проток далее определенного участка.
Шаровой кран состоит из ряда таких элементов:

  1. уплотнитель для сферы, предпочтительнее тефлоновый;
  2. шток;
  3. стальной оцинкованный винт;
  4. хромированная поворотная сфера (металлическая) с небольшим отверстием в корпусе;
  5. поворотный рычаг;
  6. резиновый уплотнитель;
  7. корпус, изготовленный из металла.

Одними из наиболее простых конструкций принято считать краны бытового назначения, которые отвечают за регулировку напора холодной воды. Более надежными принято считать муфтовые устройства шарового типа, которые способны выдерживать большие нагрузки. Именно такой тип агрегатов принято использовать при обустройстве трубопроводов городского назначения, которые используются для транспортировки горячей воды.

Размеры шаровых кранов для воды, типы резьбы и рабочее давление

Шаровые краны для воды классифицируют не только по типу резьбы, материалу изготовления, рабочему давлению и среде. Еще одним важным параметром является диаметр внутреннего прохода.

Наиболее популярные конструкции, применяемые мастерами при монтаже водопровода, имеют диаметр внутреннего прохода ½ или ¾ дюйма. В переводе на стандартное измерение это 15, 20 или 25 мм. Намного реже используют шаровые краны для воды с диаметром внутреннего прохода 1 дюйм или 1 ¼, 1 ½ и 2 дюйма.

Шарового крана для воды диаметром ½ дюйма более чем достаточно для водопровода в доме или квартире. При этом диаметр крана соответствует диаметру трубы. Если в системе отопления есть циркуляционный насос, то надо взять шаровой кран для воды диаметром ¾ дюйма.

В домах бывают и системы отопления с естественной циркуляцией. Их необходимо монтировать из труб и кранов большего диаметра, не менее 40-50 мм.

Чтобы узнать диаметр шарового крана для воды, необходимо найти на нем маркировку DN. Если на шаровом кране написано DN25 – это означает, что диаметр внутреннего прохода составляет 25 мм или ½ дюйма.

Резьба на шаровом кране может быть внутренней или наружной. На жаргоне сантехников внутренняя резьба – гайка, наружная – штуцер. Если на кране с обоих концов резьба наружная, то он называется «штуцер-штуцер», если с одной стороны внутренняя резьба, а с другой наружная, то – «гайка-штуцер» и т.д.

Еще один важный параметр, указывающийся на шаровом кране, – рабочее давление. Маркируется оно буквами PN, единица измерения – атмосфера.

Маркировка PN25 говорит о том, что максимально допустимое давление в системе, на которую установят кран, составляет 25 атмосфер. Практика показывает, что при монтаже системы центрального отопления можно применять краны PN16, которые также подходят для установки на газовые и электрические котлы и радиаторы.

Как выбрать качественный шаровый кран в Украине?

В данной статье содержится информация о назначении шаровых кранов, об их конструктивных особенностях, технических характеристиках, представлена подробная классификация, описаны преимущества и недостатки, а также обозначены рекомендации по подбору данных изделий.

Что такое «шаровый кран» и где он используется?

Шаровый кран — это запорно-регулирующая деталь, которая устанавливается в системах транспортировки жидких и газообразных веществ (воды, газа, нефти, масел, агрессивных сред, пара и т.д.). Такой элемент имеет сферическую форму (поэтому и называется шаровый).

Где используется:

  • В магистралях, по которым транспортируется нефть и газ.
  • В различных инженерных системах, где требуется регулировка пропускной способности веществ.
  • В конструкциях резервуаров и котлов, для определения уровня жидкости.
  • В сетях городского водо- и газоснабжения.
  • В отопительных и канализационных системах.

Шаровые вентили применяются как в бытовых, так и в промышленных системах, следовательно, различаются по своим размерам и характеристикам. Изделия могут быть проходными и пробно-спускными. Первый тип кранов предназначен для монтажа на определенных участках трубопроводной магистрали, второй — для установки в системах различных агрегатов. Соответственно, проходной шаровый кран оснащен двумя присоединительными патрубками, а пробно-спускной — одним (но он имеет специальный спуск: прямой или изогнутый).

Используют шаровые краны для различных целей:

  • Для пропуска рабочей среды.
  • Для перекрытия.
  • Для взятия проб.
  • Для дренажа систем.
  • Для определения уровня рабочей среды.

Данная деталь получила широкое распространение и является простым и незаменимым устройством во многих сферах производства и жизни человека.

Конструктивные особенности шаровых кранов и принцип функционирования

Кому необходимо знать, из чего состоит шаровый кран и как работает? Конечно, данная информация необходима, прежде всего, специалистам, которые осуществляют монтаж трубопроводных систем. Но и обычному пользователю такие знания также пригодятся. Ведь каждый человек желает, чтобы в его жилище или частной собственности были установлены только надежные и безопасные инженерные системы. А качественная запорно-регулирующая арматура — это залог долговечной службы, отсутствие аварийных ситуаций и комфортное использование.

Шаровый кран состоит из:

  • Корпуса, который изготавливается из латуни, цинка, бронзы, алюминия, чугуна, стали, титана и других материалов. Все зависит от назначения изделия. Данный факт определяет и стоимость, и прочность, и технические характеристики изделий.
  • Затворного элемента в виде шара. Эта деталь крепится на штоке.
  • Уплотнительных элементов (с двух сторон). Их еще называют седла. Изготавливаются зачастую из фторопласта (но не всегда).
  • Муфты.
  • Штока (шпинделя). Задачей данного компонента является передача усилия от ручки к затвору.
  • Ручки. Может быть выполнена в форме «баттерфляй» или рычага.
