Сортамент
Основным показателем является диаметр (сечение) арматурного прута (проволоки). В соответствии с этим употребляются следующие выражения:
- арматура 10 — изделие из стали которое имеет сечение 10 мм;
- арматура 12 — сечение 12 мм.
Упаковка изделий проводится также в соответствии с диаметрами — до 10 мм отпуск проводится в мотках (бухтах), а большие сечения пакуются прутками различной длины:
- мерной;
- кратной мерной;
- немерной (6-12 м);
- коротышами (1,5-6 м).
Класс А1
Сортамент данного класса представлен диаметрами от 6 до 40 мм. По профилю такая арматура может быть гладкой или ребристой.

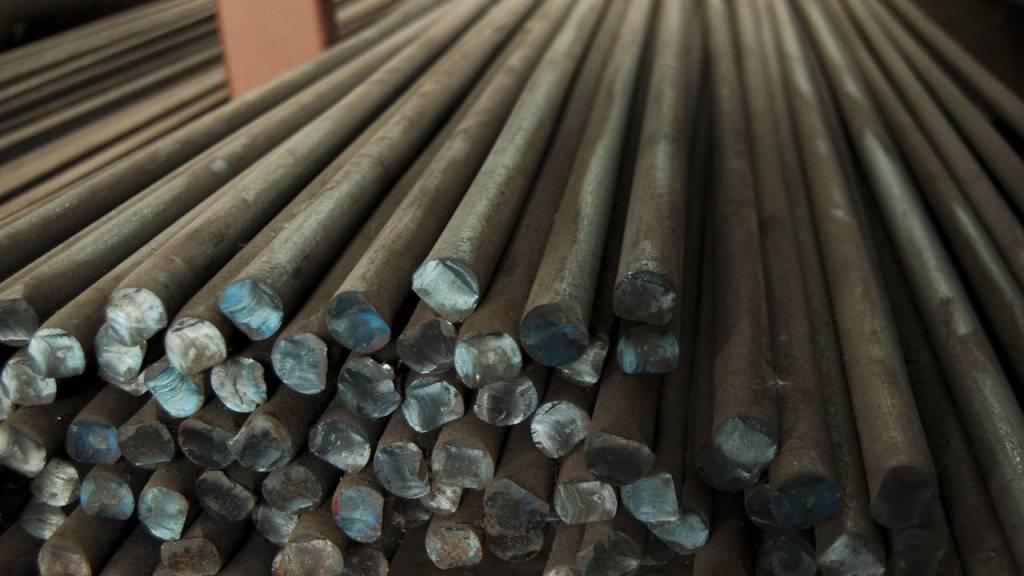

Прутья арматуры класса А1
Изготавливается она из высококачественной низколегированной углеродистой стали:
data-ad-client=»ca-pub-8514915293567855″ data-ad-slot=»1955705077″>
- Д16;
- 3СП;
- Ст3;
- А500С.
Ее назначение — усиления (армирование) бетонных конструкций небольшой толщины. Отдельными производителями (прочитать про оборудование для производства арматуры — можно отдельно) выпускаются не только прутки, но и сварные сетки или каркасы, которые используются для изготовления железобетонных ригелей, балок, прогонов. При изготовлении сварных сеток может быть использована проволока ВР-1.
Отличительной особенность данного класса является применение в агрессивных средах, таких как хлор или природный газ.
Класс А2
Выпускается диаметрами от 10 до 80 мм. Применяется практически в таких же направлениях строительства как и А1, но изготавливается из несколько других марок стали:
- Ст5пс, Ст5сп, А500С — для диаметров 10-40 мм;
- 18Г2С — 40-80 мм.
Хорошо проявляет себя при изготовлении сварных сеток для укрепления полов и горизонтальных плоских конструкций.
Класс А3
- А500С;
- 35ГС;
- Ст3;
- 25Г2С;
- А400.
А3 имеет характеристики, которые значительно повышают прочность строительных железобетонных конструкций, так как имеет хорошее сцепление с бетоном. Кроме того, высокая стойкость к коррозии и пластичность позволяют применять такую арматуру на ответственных участках строительных элементов, особенно при использовании А500С.
Арматура класса А3
А3 имеет периодический профиль, который задается в виде поперечных выступов по винтовой линии, а также двумя противоположно расположенными ребрами, идущими по всей длине изделия.
Поставляется потребителю:
- в мотках (при диаметре менее 10 мм);
- в прутках длиной от 6 до 12 м (сечение более 10 мм).
Существуют дополнительные индексы в обозначении арматуры класса А3:
- С — предназначена для сваривания;
- К — повышенная стойкость к коррозии;
- Т — изготовлена из термически упрочненной стали;
- В — имеет упрочненную вытяжку.
Класс А4
Выпускается диаметрами от 10 до 32 мм. При изготовлении используются следующие марки стали:
- 80С, А500С — для изделий с сечением 10-18 мм;
- 20ХГ2Ц — диаметр прутков 10-32 мм.
Продукция этого класса применяться как напрягаемая.
Виды профилей металлической арматуры
Но технические характеристики позволяют широко ее использовать и в не напряженных строительных конструкциях или их элементах. Хорошая свариваемость стали позволяет ее стыковку в конструкциях способом обжатой обоймы.
Класс А5
Имеет сечения от 6 до 36 мм и для ее изготовления применяется всего одна марка стали — 23Х2Г2Т (АТ800).
Используется для усиления длинномерных строительных конструкций как напрягаемые стержни.
Класс А6
Сечение этого изделия задано в пределах от 6 до 32 мм. В производстве используется сталь марок:
- 20Х2Г2СР;
- 22Х2Г2АЮ;
- 22Х2Г2Р.
В строительстве областью применения являются конструкции находящиеся в условиях напрягаемых стержней. Нагрузки принимаются эффективно, когда данное изделие сварено в виде сеток с квадратной или прямоугольной формой ячеек.
Полная таблица сортамента арматурных стержней и проволоки из высокопрочных сортов стали, представлена ниже:
Таблица сортамента арматуры
Данная таблица позволяет определить вес используемой арматуры, который учитывается при транспортировке, а также при расчете основных параметров будущих строительных конструкций.
Производство металлической арматуры (видео)
Портал об арматуре » Используем сортамент арматуры для возведения железобетонных конструкций
Это интересно: Вес арматурной сетки — таблица расчета
Основные характеристики стальной арматуры
Воспринимать растягивание и усиливать сжатые зоны бетонных конструкций – основное назначение строительной арматуры. Для реализации этой функции арматурные прутья изготавливаются с максимально высокими показателями прочности и пластичности. Чтобы получить качественный продукт, металлопрокатные предприятия повышают прочностные свойства сырья:
- регулируют химический состав стали, увеличивая содержание углерода и химических добавок;
- в холодном состоянии сталь упрочняется методом скручивания, волочения, вытяжения, сплющивания и другими способами;
- применяется термическая обработка;
- сочетается несколько методов.
Прочная и пластичная, не поддающаяся коррозии под слоем бетона, выдерживающая температурные перепады проверенная временем стальная строительная арматура используется как при строительстве малоэтажных жилых построек, так и при возведении сложных промышленно-технических сооружений.
1 Виды, классы и марки современной стержневой арматуры
Стержневая арматура (производимая в виде длинных прутков и смотанных из них мотков) делится по материалу изготовления на 2 вида: композитную полимерную и стальную. Первую делают по ГОСТ 31938-2012 и из материалов, которые перечислены в этом стандарте. Композитная полимерная стержневая арматура предназначена для произведения армирования различных предварительно напряженных и прочих обычных строительных конструкций и их деталей, выполняемых из бетона, которые предполагается эксплуатировать в агрессивных средах с различной степенью воздействия, и должна отвечать требованиям ГОСТ 30403-2012 по пожарной безопасности и ГОСТ 30247.0-94 по огнестойкости.
Стержневая арматура
Стальная арматура, в свою очередь, делится еще на 3 вида, каждый из которых производится по соответствующему стандарту и имеет свое назначение:
- продукция ГОСТ 5781-82 – по нему изготавливают горячекатаные прутки для армирования различных предварительно напряженных и прочих обычных железобетонных конструкций и их деталей;
- изделия ГОСТ 10884-94 – по нему производят термомеханически упрочненные прутки для армирования различных конструкций и их деталей из железобетона;
- арматура ГОСТ Р 52544-2006 – по нему делают свариваемые прутки для армирования различных конструкций и их деталей из железобетона.
Для производства каждого из этих видов арматуры используются марки стали, приведенные в специальных таблицах соответствующего из перечисленных стандартов. Наиболее известна и широко используется арматура стандарта 5781. Ее знают в первую очередь по самым ходовым (применяемым очень обширным кругом потребителей) маркам изделий, таким как A-I (в ходу также ее названия A1 и А240), А-II (А2 и A300) и А-III (А3 и А400). Второго вида продукция (стандарта 10884) представлена марками Aт400, Aт500, Aт600 и так далее. Третьего (ГОСТ Р 52544) – A500С и B500С.
Арматуру последних двух видов в основном используют профильные строительные организации. Без нее не обойтись при возведении серьезных объектов специального назначения. А изделия стандарта 5781 используют все, включая мелких и частных застройщиков, у которых наибольшим спросом пользуются вышеупомянутые марки арматуры: A-I (А240), А-II (A300) и А3 (А400). Композитная и каждый из 3-х видов стальной стержневой арматуры согласно ГОСТу определенным образом классифицируется и в соответствии с этим обозначается (маркируется). Подробно о классах и соответствующих марках всех этих видов продукции рассказано в статье про классификацию стержневой арматуры. Там же даны таблицы с механическими характеристиками на каждое рассматриваемое изделие.
Композитная арматура
Вес арматуры
При выборе между или стальной и композитной арматурой надо помнить, что монолитность конструкции зависит от адгезии (сцепляемости) стержней с бетоном. Для стали это 0,18, композитных материалов – 0,03 МПа.
На практике это означает, что переменные нагрузки на конструкцию рано или поздно приведут к отрыву бетона от пластика.
Арматура с минеральной и органической (арамид) основами производятся по ГОСТ 31938-2012. В составе арматуры композитной полимерной (АКП) такие непрерывные волокна.
- Стеклянное.
- Базальтовое.
- Углеродное.
- Арамидное (кевларовое).
Обозначается вид соответственно: АСК, АБК, АУК, ААК. Есть и АКК – комбинированная композитная. Связаны они в прочную структуру термореактивными (полиэфирными, эпоксидными, фенольными) смолами.
Профиль периодический. Стандартные диаметры – от 4 до 32 мм, длина 0,5 – 12м. Она не гнётся, не сваривается. Но коррозионностойкая, не проводит электричество, не магнитная.
Специалисты относятся к ней с недоверием. Прежде всего, потому, что её производство можно организовать в гараже. Чёткого соблюдения технологических режимов в таких условиях добиться сложно.
В частном строительстве её применяют для армирования кладки. Особенно если раствор агрессивен: в нём есть сульфаты, хлориды (противоморозные добавки, ускорители). В неответственных конструкциях: ленточные фундаменты, опорные стенки, отмостки. Для армирования стяжки пола.
В продаже имеются готовые пространственные композитные каркасы. Типовые или на заказ по индивидуальным размерам.
Армирование АКП перекрытий, ригелей, ростверков требует серьёзного проектного расчёта. Выполнить его самостоятельно, на колене, вряд ли получится.
Но если есть желание попробовать, вам сюда: СП 295.1325800.2017 Конструкции бетонные, армированные АКП. Правила проектирования.
Таблица веса арматуры
Узнать, какую массу имеет изделие – арматура 12 вес 1 метра, можно из таблиц, в которых указываются:
- масса одного погонного м изделия;
- количество метров проката в одной тонне;
- диаметр проката в миллиметрах;
- площадь сечения прутков в сантиметрах квадратных;
- класс стали, используемой в производстве.
| Сортамент | Масса 1 метра | |
| Масса (теоретич.), кг. | Предельн. отклонения, % | |
| 6 | 0,222 | +9 / -7 |
| 8 | 0,395 | |
| 10 | 0,617 | +5 / -6 |
| 12 | 0,888 | |
| 14 | 1,21 | |
| 16 | 1,58 | +3 / -5 |
| 18 | 2,0 | |
| 20 | 2,470 | |
| 22 | 2,980 | |
| 25 | 3,850 | |
| 28 | 4,830 | |
| 32 | 6,310 | +3 / -4 |
| 36 | 7,990 | |
| 40 | 9,870 | |
| 45 | 12,480 | |
| 50 | 15,410 | +2 / -4 |
| 55 | 18,650 | |
| 60 | 22,190 | |
| 70 | 30,210 | |
| 80 | 39,460 |
В большинстве случаев, используя таблицу, вы сможете найти искомую величину. Если же определить вес арматуры 16 мм за метр таблица не помогла, можно прибегнуть к использованию онлайн-калькулятора по размеру для проведения расчетов. Для его применения необходимо знать следующие параметры: диаметр проката, длину прутков и их количество. Калькулятор посчитает массу общую и для одного стержня, общую длину прутков, объем в кубометрах. Существуют также калькуляторы, которые основываются на справочных данных при подсчете. Чтобы воспользоваться ими, нужно знать ГОСТ, по которому изготовлен прокат, материал изготовления и сортамент (наименование проката). Существуют так же товары, для которых данный инструмент не пригоден, один из таких продуктов — сетка кладочная, страницу которой можно найти тут.
Метраж арматуры в тонне: пример расчета, таблица
Разберем на примере, как производится подсчет, узнаем, сколько метров арматуры диаметром 12 мм в 1 тонне.
Для расчета нам необходимо знать массу 1 метра, смотрим таблицу веса арматуры, он равен 0,888 кг. Теперь 1000 кг делим на 0,888 кг, получаем 1126,13 м. Для удобства, ниже представлена таблица, в которой сразу указан метраж самых популярных в строительстве стальных стержней.
| Диаметр прутка, мм. | Количество метров в 1 тонне |
| 6 | 4504,5 |
| 8 | 2531,65 |
| 10 | 1620,75 |
| 12 | 1126,13 |
| 14 | 826,45 |
| 16 | 632,91 |
| 18 | 500 |
| 20 | 404,86 |
| 22 | 335,57 |
| 25 | 259,74 |
| 28 | 207,04 |
| 32 | 158,48 |
| 36 | 125,16 |
| 40 | 101,32 |
| 45 | 80,13 |
Зная сколько метров в 1 т., можно без труда перевести арматуру из метров в тонны. Например: выполним перевод 8956 м., прутов диаметром 12 мм., в тонны. Для этого 8956/1126,13=7,953 (т). Таким способом можно перевести хлысты любого размера, просто деля общую длину на длину в 1000 кг.
Классификация арматуры
Приведем в порядок то, что мы знаем о типах арматуры для фундамента и ж. б. блоков. Можно ориентироваться на назначение, расположение в конструкции, условия применения и по материалу арматуры.
По назначению
- Рабочая арматура воспринимает растягивающие нагрузки.
- Распределительная (конструктивная) арматура предназначена передать равномерно нагрузку между стержнями рабочей арматуры.
- Монтажная арматура служит для объединения рабочей и распределительной арматур в единый каркас.
- Анкерная арматура или закладные детали нужна для монтажа или сборки сваркой сборных железобетонных конструкций.
По ориентации
По отношению к направлению действия сил арматура делится на продольную или поперечную. Продольная арматура препятствует образованию вертикальных трещин и хорошо воспринимает продольные растягивающие нагрузки. Поперечная арматура препятствует образованию наклонных трещин от скалывающих напряжений в сжатой зоне.
По условиям применения
Арматурные стержни могут, перед бетонированием, быть предварительно растянуты (напряжены). Эта технология позволяет перекрывать большие пролеты иметь меньшие прогибы перекрытий и выдерживать большие растягивающие нагрузки без образования трещин.
Обычно предварительно напряженный железобетон в частном и малоэтажном строительстве не применяется.
Популярные классы арматуры и их применение
Класс арматуры А1 и А2 применяют для создания арматурных стяжек, так как эту разновидность прутьев отличает повышенная эластичность, но класс А2 более плотный по структуре.
Класс арматуры A3 (А400, А500) считается наиболее популярным, так как имеет прочную структуру и недорогую стоимость. Такие прутья используются при строительстве стен зданий.
Класс арматуры А4, чаще всего применяется при создании железобетонных конструкций. Такие прутья хуже свариваются, поэтому их обычно перевязывают в каркасах.
Классы арматуры А5 и А6, самые дорогие, но и самые крепкие, поэтому их используют для укрепления и создания больших пролётов, например: при строительстве фабрик или завода.
Способы применения
Горячекатаная стальная арматура применяется во всех отраслях строительства, в городском благоустройстве, при капитальных ремонтах. Предусмотрен ряд нормативных документов для сооружений, относящихся к разным типам:
- СП 96.13330.2016 – армоцементные конструкции до 30 см толщиной;
- СНиП 2.05.03-84 – мосты и трубы;
- СНиП I-В.4.62 – армирование элементов зданий и сооружений;
- СП 63.13330.2012 – бетонные и железобетонные конструкции и др.
Современные способы армирования открыли новые возможности для архитектуры и инженерии, экономичного строительства. Железобетонные сооружения огнестойки, морозостойки, способны выдерживать сезонные климатические изменения без износа.
Марки арматуры для ленточного фундамента
Стальная арматура на рынке представлена несколькими разновидностями, и разделяется она на строительную и промышленную. В первую категорию входят несколько классов материала, которые маркируются буквой «А» и числовым обозначением. Сегодня строители пользуются двумя видами обозначения: старой и новой:
- А1 – это старая маркировка, соответствующая новому обозначению А240;
- соответственно А2 – это А300;
- А3 – А400;
- А4 – А600;
- А5 – А800;
- А6 – А1000.
Марки арматуры и их характеристики Сразу оговоримся, что в сооружении фундаментов две последние позиции не применяются. Они обладают высокими техническими характеристиками, но очень дороги, что формирует высокую себестоимость конструкции. Для продольных стержней применяют арматуру класса А3 или А4. Обе марки практически схожи, последняя обладает более высокой прочностью, соответственно и большей ценой.
Арматуру класса А1 отличить от других несложно, потому что это гладкие прутки. Их не используют в продольной укладке каркаса, потому что стержни обладаю практически нулевым сцеплением с бетонным раствором. Их применяют для крепления арматурных решеток между собой. Класс А2 – это рифленая арматура, которую можно использовать в малоэтажном строительстве, чаще гражданском коттеджном. Материал этой марки диаметром меньше 8 мм выходит из производства в бухтах, больше 8 мм в стержнях.
По способу производства арматура делится на горячекатаную и холоднодеформированную. Для фундаментов лучше использовать первую, потому что у нее более высокие прочностные характеристики. Отличаются оба вида друг от друга ем, что горячекатаная изготавливается в процессе заливки расплавленного металла, холоднодеформированная – это стальной готовый стержень, который пропускается через валки с нанесенными на их поверхности рисунки. Последние и формируют рельеф арматуры.
Необходимо отметить, что в армирующем каркасе арматурные стержни соединяются между собой вязальной проволокой. Сварку для этих целей не используют, потому что высокие температуры, сопровождающие сварочный процесс, изменяют свойства стали, из которой арматура изготавливается. Эти свойства ухудшаются. Но это не единственная причина.
В процессе заливки бетонного раствора армокаркас подвергается нагрузкам, особенно это касается мест стыков. Вязальная проволока дает возможность смещаться стержням относительно друг друга на незначительное расстояние, что является сдерживающим фактором этих самых нагрузок.
Соединение армокаркаса вязальной проволокой
Что касается сварки, то сегодня производители предлагают арматуру, которую можно варить электросваркой без изменения характеристик металла. Такой материал в маркировке дополняется буквой «С». К примеру, А400С.
Разновидности арматурных изделий
По назначению арматура разделяется на 4 вида:
- Рабочая. Воспринимает растягивающие усилия, возникающие в железобетонных конструкциях под давлением сторонних нагрузок и собственного веса.
- Распределительная. Представляет собой соединённую проволокой или сваркой арматурную сетку или каркас. Связывая прутки между собой, препятствует смещению рабочей основы при бетонировании и предназначена для распределения равномерной нагрузки между элементами рабочей арматуры.
- Хомуты. Используются при сборке каркаса, предохраняя от появления трещин около опор в балках.
- Монтажная. Используется при бетонировании или сборке каркаса для обеспечения правильного положения хомутов и рабочей арматуры. Не воспринимает никаких нагрузок и по завершении работ обычно вынимается.
Разновидности
По своему назначению арматура бывает таких видов:
- Рабочая. Самый значимый вид арматуры, обладающий высокой прочностью, принимает основные нагрузки строения. В свою очередь, выделяется:
- Поперечная рабочая арматура часто производится в виде хомутов. Удерживает нагрузку от поперечной силы конструкции и устанавливается перпендикулярно к продольным арматурным прутьям.
- Продольная арматура принимает нагрузку от факторов сжатия и растяжения по вертикальной оси напряженных конструкций.
- Распределительная (конструктивная) – распределяет нагрузку рабочей арматуры по всей площади и обеспечивает её цельность. Ставится в места концентрации напряжений и резких изменений сечения конструкции.
- Монтажная. Применяется для усиления каркаса и объединяет все части. В некоторых случаях конструктивная и рабочая арматура может одновременно выполнять функции монтажной.
Каждый из этих видов арматуры обеспечивает максимальную прочность и долговечность в конкретном месте строительной конструкции.
Площадь сечения арматуры
Арматура — это металлическое изделия в виде стержня применяемое при строительстве.
Сечение арматуры — это изображение фигуры, образованной рассечением арматуры плоскостью в поперечном направлении.
Формула для расчета площади поперечного сечения арматуры:S = π * d 2 / 4, где
d — диаметр арматуры.
Сечение арматуры
Нужно знание о поперечном сечении и посчитать (необходимо узнать S-круга).Она рассчитывается по формуле: Площадь круга находится формулой: ПxR2, где R2 это радиус круга; П-3,14. Для прутов имеющих диаметр 14 мм расчет будет следующим:
R=14:2:1000=0,007 м.
S=3,14×0,007×0,007=0,0001;
Далее определяем V прута. Нужно знание о длине изделия в метрах (к примеру, 14м). V=14×0,0001=0,014;
- После полученный результат умножаем на объемный вес изделия 0,014*7856= 109 кг.
- Масса прута очень важна для строительства, следовательно, правильные расчеты помогут сделать надежный фундамент, который сможет прослужить долго и сможет выдерживать большую нагрузку.
- Таблица арматуры сортамента ГОСТ 5781-82:
Производят арматуру путем горячего проката. После того как материал попадает на завод его выгружают, тщательно сортируют и помещают на оплавление в жидкое состояние. Далее ее разливают в изложницу.
После того как стальные слитки застынут их нагревают. Продукт после этой процедуры помещается в холодильную камеру для остывания, производиться контроль на качество, обрезание и подготовка к транспортировке.
Выпускается арматура в виде стержней или мотками.
Как определить площадь арматуры: таблица расчетов
Площадь сечения арматуры – один из важнейших параметров, обуславливающих прочность. Чем выше предполагаемая нагрузка, тем должна быть больше площадь. Чтобы узнать эти данные, нужно обратиться к продавцу-консультанту или прочитать паспорт изделия. Если же изделие приобретается со вторых рук, то придется сделать расчет самостоятельно.
Для этого необходимо следовать таким указаниям:
- Измерить диаметр. Поможет штангенциркуль. Необходимо учесть, что результат может быть некруглой единицей, поэтому его округляют, руководствуясь математическими правилами.
- Определить площадь сечения арматуры по его диаметру, используя специальную таблицу. С ее помощью можно вычислить, сколько весит 1 метр арматуры и сколько метров в тонне арматуры.
Таблица сортамента арматуры, вес 1 метра и диаметр.
| Поперечное сечение, площадь, см² | Диаметр арматуры, мм | Масса погонного метра арматуры, г | Сколько арматуры в тонне, м |
| 0,283 | 6 | 222 | 4505 |
| 0,503 | 8 | 395 | 2532 |
| 0,785 | 10 | 617 | 1620 |
| 1,131 | 12 | 888 | 1126 |
| 1,54 | 14 | 1210 | 826 |
| 2,01 | 16 | 1580 | 633 |
| 2,64 | 18 | 2000 | 500 |
| 3,14 | 20 | 2470 | 405 |
| 3,8 | 22 | 2980 | 336 |
| 4,91 | 25 | 3850 | 260 |
| 6,16 | 28 | 4830 | 207 |
| 8,04 | 32 | 6310 | 158 |
| 10,18 | 36 | 7990 | 125 |
| 12,58 | 40 | 9870 | 101 |
| 15,48 | 45 | 12480 | 80 |
Благодаря таблице можно с легкостью определить и другие данные, например, сколько метров в тонне арматуры 12 мм. Ищем в графе диаметра показатель 12 и находим соответствующую величину в графе длины. Этот параметр равен 1126 м.
Арматура мм вес 1 метра
Для оценки стоимости строительства, или же готовых объектов, нужно знать точную массу армированных конструкций. Узнать сколько весит арматура 10 мм. можно простым способом: суммируем длину и умножаем на погонный вес нашего металлопроката.
Для того что бы узнать массу погонного м, нужно свериться с таблицей, в которой выведены все размеры их вес и количество метров в тонне.
Таблица веса и количества метров в тонне арматуры диаметром 10 мм
Вес 1 метра арматуры размером десять миллиметров представлен в таблице соотношения диаметра и массы одного м. Зная вес арматурной стали согласно ГОСТ 5781-82 можно оценить коэффициент проката (отношение массы арматуры к объему бетона) и вычислить, сколько на понадобиться металлических прутьев (на куб бетона).
Сколько весит арматура 10 мм? Таблица.
| Название | Размер сечения | Вес 1 метра |
|---|---|---|
| Арматура | 10 мм. | Вес 1 м. равен 0.617 кг. |
Сколько метров арматуры 10 мм. в тонне? Таблица.
| Название | Размер сечения | Количество метров в тонне |
|---|---|---|
| Арматура | 10 мм. | В 1 тонне будет 1620 м. |
Имея под рукой выше изложенную таблицу, Вы всегда будете знать точное количество и массу этого стального продукта с нужным диаметром сечения. Что, не составит большого труда рассчитать стоимость, перед покупкой, тем самим уберечь себя от лишних затрат.
Как произвести самостоятельный расчет?
Без табличных данных общий вес арматурной сетки или вес одного погонного м. можно рассчитать на онлайн калькуляторе, или сделать это самостоятельно. Для этого длину армирующих прутьев сетки, например, площадью 1м2, умножают на удельную массу одного погонного метра армостержней. Объем стали для 1 м. исследуемого металлического цилиндра равняется 1 метр x (∏ x D2 x / 4).
Вес арматурного стержня будет равен производному от полученного объема и удельной массы арматуры, которая равняется 7850 кг/м3. Эта упрощенная методика позволяет рассчитать массу в килограммах одного метра арматурных стержней, а также перевести вес в единицы длины (метры).
Отличия
- Визуальные отличия. Шаг поперечного ребра А500 длиннее, чем у А400, что обеспечивают улучшенную сцепку с бетоном. Поперечные ребра могут не соприкасаться с продольным ребром жесткости.
Профиль арматуры А400
Профиль арматуры А500
- Химический состав.Производство основных классов арматуры регламентируется ГОСТ 5781-82, для арматуры А500с предусмотрен отдельный стандарт.Арматура А500 производится без направленного применения легирующих элементов и со сниженным содержанием углерода. За счет этого достигается повышенная гибкость прута.
- Возможность сварочных работ. Арматура А500 изготавливается из стали, обладающей повышенной тягучестью и гибкостью, что достигается уменьшением углерода и измененным составом легирующих элементов. Это позволяет соединять арматуру с помощью дуговой сварки.Швы арматуры А400 могут треснуть под воздействием деформаций в строительных конструкциях.
- Технические характеристики. Главная характеристика – это предел текучести, который характеризует деформацию на растяжение и изгиб. У арматуры А500 этот параметр на 20% выше, чем у А400. Таким образом, арматура может изгибаться до 1800и эксплуатироваться при температуре до -550С.
Технические характеристики
- Коррозионная стойкость. По противодействию ржавчине лидирует А500, что достигается за счет наличия легирующих элементов. А400 не рекомендуется использовать в условиях повышенной влажности и некоторых видах бетона. Учитывая, что цена обеих марок отличается незначительно, для открытых конструкций и фундаментов, находящихся в мягких и влажных грунтах предпочтительнее выбрать А500.
Гладкая арматура
Основное отличие гладкой арматуры — профиль без насечек. Это упрощает производство прутков, поэтому стальная гладкая арматура реализуется по выгодной цене и является одним из самых доступных видов металлопроката.
Из-за гладкой поверхности, арматуру часто путают с другими видами проката: кругом и катанкой. Чем она отличается от круга? Круг — это изделие, которое не используется в строительстве, а применяется для производства другой продукции (крепежа, иголок, трубного проката и так далее). Чем еще отличается круг?
1. Марка стали: круг отливается из углеродистых сплавов, арматура — из более качественных и жестких.
2. Диаметр: у круга он от 5 до 270мм.
3. Стоимость: цена стального круга выше, чем у других видов проката.
Круг обладает меньшей прочностью, устойчивостью к воздействию коррозии. Если вы выбираете материал для строительства, это должна быть гладкая арматура, а не круг или катанка.
Свойства гладкой арматуры
1. Высокая пластичность. Ей легко придать нужную форму даже без дополнительной термообработки. Поэтому гладкий прокат применяется не только в строительстве, но и в искусстве: например, для создания каркасов статуй.
2. Хорошая свариваемость. В отличие от рифленой, гладкую арматуру любого диаметра можно соединять сваркой. Шов получается прочным, ровным. Это упрощает монтаж.
3. Легкая обработка. Отсутствие насечек позволяет покрывать пруток защитными и декоративными составами. В результате можно увеличить сопротивляемость металла коррозии.
Класс прочности изделий AI, более высокий класс в обозначении указывает на рифленый профиль.
Сфера применения
Гладкая арматура применяется в малоэтажном строительстве, для армирования хозяйственных построек и сооружений. Основное назначение изделий:
1. Строительство заборов, тротуарных порогов.
2. Усиление швов кирпичной кладки.
3. Укрепление бетонной стяжки пола, армирование кровли.
4. Изготовление сетки.
5. Создание заземляющих конструкций.
Гладкую арматуру применяют для изготовления декоративных конструкций, элементов интерьерного декора. С ней легко работать, а готовое изделие служит десятилетиями.
Чем больше диаметр проката, тем он прочнее. Приведем основные параметры в таблице:
Диаметр, мм | Вес метра погонного, кг | Количество метров в тонне, м |
6 | 0,222 | 4504,5 |
8 | 0,395 | 2531,65 |
10 | 0,617 | 1620,75 |
12 | 0,888 | 1126,13 |
14 | 1,21 | 826,45 |
16 | 1,58 | 632,91 |
18 | 2 | 500 |
20 | 2,47 | 404,86 |
22 | 2,98 | 335,57 |
25 | 3,85 | 259,74 |
28 | 4,83 | 207,04 |
32 | 6,31 | 158,48 |
36 | 7,99 | 125,16 |
40 | 9,87 | 101,32 |
Расчёт
Для расчёта необходимого количества арматуры воспользуемся таблицей. (5)
Таблица 5
Проиллюстрируем алгоритм расчёта примером.
Необходимо определить массу стержней для ленточного фундамента 8 х6 м (периметр – 28 м). Ширина – 40 см, высота – 1 м. Из продольных, вертикальных, поперечных стержней формируется каркас (рис. 5).
Рис. 5
Расстояние между стержнями принимаем 30 см (при заглублении в бетон на 5 см). Всего при метровой глубине – 4 ряда. Для указанной ширины достаточно 2 стержней. Итого 8 стержней. Длина арматуры 8 х 28 = 224 м. Диаметра 12 мм будет достаточно. Из таблицы 1 берём вес 1 м: 0,888 кг.
Продольная арматура: 224 х 0,888 = 199 кг.
Связь продольных и вертикальных рядов обеспечивает поперечная арматура с шагом 30 см. С учётом защитного слоя бетона 5 см длина поперечных стержней – 30 см. Используем арматуру 6 мм (0,222 кг).
При шаге сечения 30 см в нём разместится 4 стержня (по количеству рядов) по 30 см плюс 2 вертикальных стержня по 90 см. Всего 3 м. При шаге 30 см сечений будет 28/0,3 = 93, 3. Таким образом, 93,3 х 3 = 280 м.
Поперечная арматура: 280 х 0,222 = 62,16 кг
Итого арматуры: 199 + 62,2 = 261,2 кг.
Объём бетона:28 х 0,4 = 11,2 м3
Расход на 1 м3 бетона будет следующий.
Ø12 мм:199/11,2 = 17,8 кг.
Ø 6 мм: 62,2/11,2 = 5,6 кг.
Соединяется арматура сваркой или вязальной проволокой.
Точный расчёт производится в соответствии со СНиП 52-01-2003.
Арматура рифленая 25Г2С
Ввиду этого, а также существенно избыточной прочности этого сплава для менее массивных строений, было решено повысить вариативность материалов. Таким образом на сцене появляется второй фигурант нашей истории – арматура рифленая 25Г2С, состав которого был немного перетасован, а именно – соотношение марганца и углерода увеличилось в пользу первого.
Это позволило увеличить свариваемость материала, но понизило его прочность. Игра стоила свеч – арматура 25Г2С, на долгое время сыскал настоящую народную любовь, став самым востребованным сплавом для арматуры.
Арматура рифленая 35ГС
Начнём по порядку: в начале было слово, а точнее обозначение сплава – 35ГС, который в составе с легирующими элементами, повышенным содержанием марганца, гарантирующего повышенную гибкость, углерода, упрочняющего сплав, позволил увеличить высотность строительства – стать «ближе к небу».
Всё бы хорошо, но свариваемость рифленой арматуры марки стали 35ГС, оставляет желать лучшего, поэтому на создание конструкций приходилось тратить больше времени, материала и денег.
Итог
Таким образом, в сухом остатке мы имеем 3 класса арматуры, с разными прочностными характеристиками, легко свариваемыми и резко не допускающими подобные деяния, пластичные как балерина Большого театра и по-настоящему «деревянные». Все они хороши и востребованы по-своему, вариативность выбора позволяет рассчитать и сделать оптимальный выбор по всем характеристикам, для любого проекта.
Многие мега проекты, требуют разработки новых решений, благодаря новым проектам, ведется разработка и новых строительных материалов. Именно таким и стала арматурная сталь нового типа A400. Вернуться к списку
Несколько слов о запорной арматуре
Помимо строительной существует также запорная арматура
Важно понимать, что между этими запчастями нет ничего общего:
- Строительная арматура представляет собой длинные металлические прутки, которые используются для армирования металлических, бетонных и железнобетонных конструкций.
- Запорная арматура — это запчасти особой категории, которые используются для регулирования потока жидкости в трубопроводных системах.
Основные примеры запорных деталей — краны, клапаны, вентили, задвижки, заслонки, поворотные затворы. Запорные запчасти также делают из металлов, хотя разброс сплавов здесь несколько больше. Детали могут быть не только из стали или чугуна, но и из алюминия, меди, титана, композитных сплавов. Сегодня в продаже появились запорные детали на основе сверхпрочного пластика. Технические особенности запчастей этого типа — высокая прочность, устойчивость к воздействию механической деформации, химическая инертность, антикоррозийные свойства.
По ГОСТ все запчасти должны иметь упаковку, на которую в обязательном порядке должна быть нанесена маркировка. Обязательные сведения — название, товарный знак, диаметр сечения в миллиметрах, марка материала корпуса. Классификация запорной арматуры:
- Непосредственно запорные детали. Применяются для включения или отключения водяного потока, а также регулируют уровень подачи жидкости. Примеры — краны, вентили, задвижки, затворы.
- Регулирующие запчасти. Используются для регуляции уровня подачи жидкости в крупных водосборных системах и резервуарах. Примеры — дроссельные вентили, клапаны, редукторы уровня перелива.
- Предохранительные детали. Защищают водосборники от избыточного давления + предотвращают незапланированное истекание жидкости во внешнюю среду. Примеры — клапаны различных категорий (импульсные, электрические, аварийные, обратные).
- Защитные запчасти. Применяются для отключения нагревательных элементов и/или источников высокого давления. Примеры — клапаны различных типов (впускные, обратные, автоматические, аварийные).
- Контрольные детали. Контролируют уровень жидкости в системе, а также удаляют лишний конденсат. Примеры — водоуказательные приборы, счетчики, горшки-конденсаторы, клапаны отвода жидкости.
