Конструкция печи
Изначально, конструкция Bullerjan оказалась настолько эффективной, что не претерпела существенных изменений на протяжении 40 лет с момента создания. Появились только некоторые доработки, касающиеся назначения, применения установки.
Конструкция Булерьян
Корпус
Основные элементы корпуса Булерьян — изогнутые под углом 90 трубы, диаметром 60—100 мм. Они играют двойную роль:
- являются каркасом конструкции, обеспечивают её жёсткость;
- служат корпусом для перемещения теплоносителя, его нагревательным элементом.
Между трубами ввариваются полосы конструкционной стали толщиной 4—10 мм в зависимости от проектной мощности установки. Получается круглый, герметичный корпус с рёбрами жёсткости из труб, выступающих наружу на 1/3 диаметра.
Передняя и задняя панели изготавливаются из стали 4 — 10 мм с отверстиями под дверцу и дымоход соответственно. Отдельные варианты буллеров снабжаются ножками и ограждающими экранами.
Конструкция Булерьян
Внутри установки предусматривается два отсека:
- камера сгорания топлива;
- камера отвода дыма при топочном режиме и дожига газов, образующихся при пиролизе целлюлозы в режиме газогенерации.
Камера сгорания топлива занимает 3/4 объёма, отделяется от отсека дожига пиролизных газов листом металла толщиной 4 мм с калиброванными отверстиями. Перегородка не доходит до передней стенки на 1/4 общей длины установки. Ввареные трубы выступают от корпуса на 2/3 диаметра внутрь топки. Некоторые модели имеют зольную камеру, но полностью удалять золу из топочной камеры не рекомендуется, она защищает под от прожигания при высоких температурах горения.
Элементы обвязки
На передней панели корпуса газогенераторной печи Булерьян находится загрузочная дверца с ручным шиберным регулятором мощности. Он позволяет дозировать поступление воздуха в топочную камеру в зависимости от режима работы.
На дверце может находиться градуированная шкала по которой подбирается оптимальное положение шиберной заслонки. Это проводится опытным путём в зависимости от температуры воздуха в помещении, качества и влажности используемого топочного материала.
По бокам корпуса на уровне камеры дожига в некоторых конструкциях предусмотрены инжекторы, ввареные в первые две противоположные трубы, для добавочной подачи кислорода, необходимого для горения в печи пиролизных газов. Нижние отверстия труб продвинутых аппаратов оборудуются компрессором для принудительной подачи воздуха. Это ускоряет время отопления помещения в режиме горения, но снижает температуру выходящего воздуха, он не успевает прогреваться трубами.
На задней стенке расположен выход для подсоединения к дымоходу. Внутри встроена шиберная заслонка с вырезанным на 1/4 часть диаметра сегментом. При открытой заслонке производится розжиг, когда установки переводится в режим сжигания продуктов пиролиза шибер закрывается, газы выходят через вырезанный сегмент.
Воздух заходит снизу, нагревается и выходит через верхние отверстия
*На выходе лицензионных аппаратов обязательно устанавливается экономайзер. Без него продукты пиролиза не сохраняются в «боровичке» (горизонтальной части отвода газов длиной 0.8—1 м), не будет идти процесс дожига.
Важную роль играет правильная установка дымохода, его утепление, герметичность стыков соединения элементов.
Российские производители изготавливают Бренеран для отопления помещений объёмом 100—1200 м3. Для помещений большего объёма выпускаются аналоги буллеров или их секционные комплекты. Мощность установки повышают увеличением объёма топки и добавлением количества труб. При этом падает КПД аппарата.
Установки Булерьян различной мощности
Наименование | Объём отапливаемого помещения, м3 | Размер, мм. | Мощность, кВт. | Вес, кг. | Цена, руб. |
Клондайк НВ-100-Булерьян Тип 00 | 100 | 605* 436* 640 | 6,2 | 52 | 9399 |
Клондайк НВ-150-Булерьян Тип 0,05 | 150 | 835* 436* 640 | 8,4 | 73 | 12199 |
Клодайк НВ-200-Булерьян Тип 01 | 200 | 1005* 436* 640 | 11,5 | 84 | 13199 |
Клондайк НВ-400-Булерьян Тип 02 | 400 | 820* 676* 950 | 19,5 | 120 | 16199 |
Клондайк НВ-600-Булерьян Тип 03 | 600 | 1200* 676* 950 | 26,8 | 185 | 26559 |
Клондайк НВ-1000 Тип 04 | 1000 | 1505* 676* 950 | 34,7 | 235 | 33999 |
Описание печи Булерьян
Печь Булерьян
Печь Булерьян – это стальная конструкция цилиндрической формы со скрытыми внутри трубами, изогнутыми особым способом. Третья часть трубок выступает наружу. Дверца с поддувалом с поворотным дросселем плотно закрывается, создавая повышенную герметичность. Корпус оборудован двумя топочными камерами и шиберной заслонкой на выходе из топки, которая регулирует силу тяги.
Работает механизм по принципу классической буржуйки, но при этом отличается некоторыми особенностями. Холодный воздух, проходя по внутренним трубам, нагревается до нужной температуры и выходит из верхней части. За одну минуту печь способна пропускать через себя до 6 м3. Поверхность отопительного прибора при этом нагревается до 50°С, что делает ее безопасной в эксплуатации.
Печка Булерьян оборудована двумя камерами-топками. В первой тлеет топливо и вырабатываются газы, которые перемещаются в печную трубу, являющуюся второй камерой, где полностью догорают. Такая система сжигания делает механизм максимально экономичным с оптимальными показателями КПД 80%. Из-за тления хватает одной полной закладки топлива на 8 часов беспрерывной работы.
Основным рабочими материалами являются:
- торф;
- дрова;
- пелеты;
- щепа;
- брикеты и отходы деревообработки.
Конструкция печи для бани «Булерьян»
Конструкция банных печей отличается от конструкции отопительных. В отопительных воздух в помещении разогревается, проходя по изогнутым трубам – очень оригинальное решение, которое позволяет с большой скоростью поднимать температуру.
В банных печах таких труб нет, зато есть отделение для камней, которое расположено или внутри топки (модели АОТ-8) – закрытая каменка или в расположенной сверху топки решетке (АОТ-12) – открытая каменка. Можно также купить навесной бак на 25 л (навешивается на заднюю стенку) или установить теплообменник и выносной бак.
Конструкция печи «Булерьян»
Печи для бани Булерьян (Bullerian) имеют наружный кожух, покрытый слоем термостойкой краски. Нужно отметить, что краска при первой протопке выделяет специфический запах (неприятный), который сопровождает процесс полимеризации, но в дальнейшем никакого постороннего запаха не появляется. Кожух выполнен из листовой стали толщиной 2-3 мм. Топка в банных Булерьянах выполнена из жаропрочной стали толщиной 6 мм.
Не самая большая толщина, но благодаря высокому КПД печи, в режиме интенсивного горения печь находится только до тех пор, пока не прогреет воздух до требуемых температур (сауна нагревается до 100°С примерно за 40-50 минут даже в зимнее время). Все остальное время дрова тлеют. Как говорит производитель, одна закладка топки поддерживает температуру на протяжении многих часов. При соблюдении такого режима, печь будет служить длительное время.
Позаботились разработчики и о безопасности: по верху печи проходит деревянная ограждающая конструкция. Есть варианты печей с цельнометаллической дверцей, есть с дверцей стеклянной – выбираете, что вам больше импонирует. Рассчитаны «Булерьяны» на обогрев парных от 15 до 30 м3. Имеют при этом, модели с открытой и закрытой каменкой, разные габариты:
АОТ-8 (закрытая каменка) высота 845 мм, ширина 680 мм, глубина от 750 мм (объем парной до 15 м3) до 900 мм (объем парной до 25 м3);
АОТ-12 (открытая каменка) высота 850 мм, ширина 565 мм, глубина 660 мм;
Модели АОТ-12 могут быть с корпусом, который до конца закрыт сеткой с камнями, или до половины. Вне зависимости от типа каменки, отапливают они помещение до 30 м3.
В линейке банных печей Булерьян есть две печи экстра класса: одна из них отделана змеевиком, вторая («Бренеран-Премиум») имеет два кожуха: внешний из нержавеющей стали и внутренний из листовой.
Универсальный солдат
Автономное отопление вашего помещения дровами с минимальными затратами и максимальной отдачей – это Булерьян или Бренеран. Дача, гараж, стройка, цех, СТО, склад, теплицы, мастерские, торговые и общественные помещения, а главное, что свойства Булерьяна позволяют устанавливать его даже в жилых домах в качестве постоянного отопления.
Единственный нюанс, который необходимо учесть это выбор подходящего размера и типа печи, чтобы помещение было равномерно отапливаемо
Также важно правильно выбрать место для печи, и ответственно подойти к установке дымохода и не забывать о его прочистке. Тогда вы сможете избежать основных проблем, с которыми сталкиваются пользователи Bullerian
Столярные цеха просто идеальное место для Булерьяна – топливо в виде обрезков дерева, к тому же отлично просушенного, предостаточно.
Дымоход для печи
Дымоход для Булерьяна
При выборе дымохода для печи-камина Булерьян важно учитывать следующие показатели:
- наличие теплоизоляции;
- насколько удобен монтаж;
- срок эксплуатации;
- показатели интенсивности и стабильности тяги.
Немаловажным фактором является материал изготовления:
- Кирпичный. Популярный вариант, который лучше устанавливать в готовую систему, а не на этапе возведения здания.
- Керамический. Сложный в сборке, требующий монтаж защитных блоков для керамики, штукатурки, облицовки труб. Но при этом дымоход устойчив к перепадам температуры и появлению конденсата. Отличается длительным сроком службы до 50 лет.
- Из нержавеющей стали. Быстрая, легкая установка, в процессе которой необходимо позаботиться о дополнительной теплоизоляции для защиты материала от деформации при сильном нагреве.
Положительные и отрицательные моменты работы
Чтобы оценить печь Булерьян в полной мере, уделим внимание его положительным и отрицательным качествам
Достоинства печи Булерьян
Из написанного ранее уже видно некоторые неоспоримые плюсы работы этой печи, но мы сгруппируем все характеристики, которые говорят в пользу Булерьяна:
- Высокий КПД ≈ 70%;
- Экономный расход топлива;
- Прост в установке и пользовании;
- Быстрый прогрев помещения;
- Возможность транспортировки горячего воздуха в другие помещения (даже на разных этажах) через воздухоотводы;
- Равномерность прогрева помещения за счет конвекции;
- Длительность горения одной загрузки топлива ≈ 10-12 часов.
Недостатки печи Булерьян
Теперь о тех аргументах, которые можно отнести к отрицательным сторонам работы печи:
- Оригинальная печь Булерьян и ее аналоги рассчитаны работать только на дровах;
- Большая часть генераторных газов, к сожалению, не сгорает, вылетает в трубу дымохода;
- По причине неполного горения дров и газов, печь коптит, и эта копоть выходит в трубу дымохода. Поэтому советуют выводить трубу на 3 метра от высоты печи. Это дополнительные расходы, а к этому нужно учесть тот факт, что трубу обязательно нужно утеплить, в независимости из чего она сделана – кирпича или металла;
- Неполное прогорание топлива также накапливает в дымовой трубе конденсат из дегтя, сажи и воды. Это коксует трубу и дает неприятный запах во время растопки после длительного простоя;
- Конструкция печи рассчитана на теплоотдачу с ее поверхности, но по той же причине на раскаленном металле горит пыль. Это не улучшает атмосферу в помещении;
- Максимальную отдачу и долгое горение одной закладки не так просто обеспечить – нужно овладеть навыками регулировки заслонок.
Как видите, то что является принципиальной задумкой всех аналогов печи Булерьян, а именно горения по типу тления, одновременно вызывает и массу побочных эффектов.
Чем нельзя топить
У тех людей, которые ранее не имели дела с печью булерьян, часто возникают вопросы по поводу других видов топлива. Например, можно ли топить углем или отработанным маслом? К сожалению, ответ отрицательный.
Что касается угля, то проблема кроется в его чрезмерной теплоотдаче. Металл, из которого сделана печь булерьян, под таким мощным воздействием просто прогорит. Особенно это касается каменного угля, поскольку он является наиболее эффективным топливом.
Впрочем, если взять бурый уголь и добавлять его к дровам, то можно получить необходимый эффект без опасения как-то повредить устройство. Некоторые мастера также умудряются переделать само устройство, добавив к нему колосники, которые защищают металл от прогорания. Но учтите: если вы проделаете эту операцию с новой печью, то гарантия производителя на нее автоматически закончится по факту внесения изменений в конструкцию.
Использование отработанного масла в качестве топлива может привести к тем же печальным последствиям, что и в случае с углем. Вообще, для эффективной работы печи булерьян необходима зольная подушка. В случае розжига масла ее не будет, поэтому нижние трубы устройства прогорят насквозь.
Булерьян с водяной рубашкой
Новая модификация с водяным контуром проявляется в соединении патрубков с системой водного отопления сверху – на подачу воды, а внизу — на обратный коллектор.
Таким образом, печь, как нагревательный элемент, получает гидрообвязку или дополнительные возможности раздавать тепло через движение горячей воды по трубам, опоясывающим жилое помещение.
Булерьян можно сравнить с твердотопливным котлом, но без автоматической системы. Конструкция печи допускает присоединение нескольких водных контуров для максимального обогрева различных помещений.
За счет активной водной циркуляции в присоединенных радиаторах происходит идеальное отопление загородных домиков. коттеджей или дач.
Булерьян аква — модификация доброй печки булерьян, у которой водяная рубашка усиливает общую производительность. Печи этой группы подключаются к отопительной системе, в верхней части которой находится расширительный бак для накопления излишков нагретой воды.
Вода в своем движении проходит через радиаторы, после остывания возвращается в печные трубы.
Общая инструкция
Схема растопки Булерьяна:
- Открыть регулятор-газификатор дымохода.
- Открыть заслонку поддувала.
- Сначала заложите щепки или средние/крупые по размеру дрова, добавьте немного скомканной бумаги/газеты;
- Разжечь дрова, проверить горение и закрыть дверь печи;
- Проверить наличие тяги через 15-20 минут;
- Примерно каждые 5 минут нужно немного прикрывать заслонку, но закрывать ее полностью нельзя;
- Во время растопки не уходите от печи;
- Когда температура уменьшится, можно добавлять следующую партию дров (используйте только крупные сухие дрова);
Так же вы можете посмотреть подробную видео-инструкцию по растопке Булерьяна:
Через некоторое время пользования вы наберетесь необходимым опытом и растапливание булерьяна станет простой задачей.
Какими дровами топить?
Перед применением печи стоит разобраться, как правильно топить булерьян дровами, ведь далеко не все могут подойти для этой цели. Для растапливания подойдут любые дрова лиственных пород деревьев.
Хвойные сорта использовать не рекомендуется, из-за них быстро засоряется дымоход. Если топить печь яблоней, грушей, вишней и т.п., будет выделяться мало тепла.
Можно ли использовать другое топливо?
- Уголь. К печам булерьян прилагаются специальные инструкции по эксплуатации и пожарной безопасности. Если точно следовать данной инструкции, то топить печь одним лишь углем запрещено, большое количество тепла от горения угля может сплавить металл. Можно использовать бурый уголь, но лишь вместе с дровами. Во многих источниках в интернете описано множество способов как топить булерьян углем, но не стоит полагаться на них, эти способы могут быть не безопасными.
- Отработка. Согласно инструкции отработка не может быть топливом. Её использование приведет к прогоранию труб и выводу печи из строя.
- Брикеты. Торфяные брикеты — идеальный вид топлива, у них хорошая тепоотдача и они не ухудшают производительность печи. Брикеты трудно приобрести в магазине, обычно их заказывают в интернете, но поставщики продают в основном только большими партиями, что неудобно для личного пользования.
- Опилки, щепа и кора деревьев. Растопка опилками, щепой и корой деревьев не запрещается – это хороший способ экономии, позволяющий снизить использование хороших дров. Для того, чтобы использовать такой вид топлива, необходимо сначала растопить печь дровами, а после добавлять отходы древесины.
- Пеллеты. Способ растапливания пеллетами похож на тот, что используется при растапливании опилками, щепой и корой. Так как пеллеты делаются из древесины, они так же подходят для булерьяна, но перед этим устанавливается специальная сетка.
Как правильно закладывать дрова?
В первую очередь укладывают щепки, для растопки. Поджигать можно с помощью разных средств розжига. После укладываются дрова. Печь работает в обычном режиме или в режиме газогенерации. Постоянная эксплуатация в обычном режиме сокращает срок службы котла
Важно не использовать влажные дрова, это со временем портит дымоход
Для более длительного срока службы печи необходимо периодически чистить ее, для этого достаточно сжигать специальные брикеты, если начал забиваться дымоход.
Как уменьшить расход?
- Использовать сухие дрова.
- Регулярно производить прочистку дымохода.
- Топить печь дровами из акации, дуба и осины – они наиболее твердые.
- Утеплять дымоход.
Оптимальная температура
Перед приобретением печи булерьян, необходимо определиться с её размером. Это влияет на то, какую площадь сможет отапливать котёл. Период между закладкой дров большой – 8-12 часов. Чтобы всегда поддерживать комфортную температуру достаточно периодически подкладывать дрова.
Оптимальная температура зависит от размера, мощности печи и объема топки. Принцип работы схож с обычной буржуйкой, но КПД выше, поэтому буллерьян достаточно быстро прогреет большое помещение.
Общие правила пожарной безопасности
- Не закладывайте слишком большое количество дров.
- Во время растапливания не отходите от печи, постоянно проверяйте наличие тяги.
- Не используйте в качестве топлива только уголь, это может привести к расплавлению металла и распространению огня.
- Внимательно следите за печью во время горения.
- Регулярно прочищайте дымоход.
- Внимательно ознакомьтесь с инструкцией перед использованием.
Делать ли самому?
Правильно изготовленный самодельный буллер
Прежде чем переходить к особенностям установки и эксплуатации булерьянов, их усовершенствованиям и разновидностям, нужно остановиться на вопросе: а стоит ли делать буллер своими руками? Причина – прежде всего продажная цена готовых фабричных. Буллеры очень технологичны: нулевой цикл их производства сводится к изготовлению пары-тройки гибочных шаблонов и сварочных кондукторов. Материал изделия – хоть металлолом.
Очень хороший булерьян на 10-15 кВт можно приобрести за $200-250. В то же время оборудование, обычное для походной реммастерской, дома, в гараже или на дачном участке не держат, хотя бы из-за отсутствия подходящих площадей. А заказывать поштучно гнутые довольно большие детали из толстого металла обойдется куда дороже.
Пожалуй, единственное исключение – если мастер-самодельщик работает на захолустном провинциальном заводике, где большая часть технологического оборудования все равно простаивает. А руководство «по-советски» позволит ему в свободное время использовать станочный парк, да еще и разрешит порыться на свалке, подобрать заготовки. Хотя при теперешних ценах на металлолом это вряд ли.
На такой случай дадим совет: не соблазняйтесь для батарей узкими водопроводными трубами. Минимальный диаметр воздуховодов – 60 мм; он определяется соотношением теплоемкости и вязкости воздуха. Буллер с «частоколом» вряд ли окажется экономичнее любой другой печи медленного горения, но сделать его сложнее. Чертеж неудачной в этом отношении конструкции приведен на рис. ниже, а пример правильно выполненного самодельного буллера – на рис. справа в начале раздела.
Чертеж ошибочно сконструированного буллера
Печь Булерьян с водяным контуром: принцип работы, плюсы и минусы
Данная конструкция – не только удачный гибрид буржуйки с обычной печкой на дровах длительного горения. Если раньше им не удавалось обогревать раздельные помещения, то соединение с водяным контуром открыло возможности обогрева целых домов, а не отдельных комнат.
Форма печи булерьян напоминает большую круглую бочку. внутри разделенную на две части. Нижний отсек корпуса печи предназначен для розжига и горения дров. Там же формируется высокая температура и концентрируется тепло.
После того, как прогорят дрова, газы поднимаются в верхний отсек корпуса. В центре печи находятся вваренные в нее изогнутые трубы, или, как их называют, радиусные патрубки.
Они обеспечивают принудительную конвекцию, т.е. перемещение тепла для обогрева воздуха и равномерного распределения по всему пространству.
Конструкция печи такова, что трубы плотно облегают топку с дровами, «обворачивая » ее на 70%. Они играют роль теплообменника или обогревателя, так как все тепло от топочной камеры уходит на разогрев теплоносителя в трубах.
Специально установленный напорный коллектор обеспечивает нужное давление для движения жидкости помимо ее естественной циркуляции .
Таким образом, основные принципы действия заключаются в теплообмене, теплоотдаче и конвекции. В отличие от известной буржуйки поверхность печи не раскаляется. а значит, сберегается кислород.
Эффективность булерьяна в сравнении с газовым отоплением
Прежде чем покупать любое оборудование для обогрева, необходимо убедиться в том, что оно будет выгодным для потенциального владельца. В магазинах в настоящее время предлагается большое количество котлов, которые имеют отличный дизайн. но в эксплуатации достаточно затратны. Поэтому необходимо найти такую модель установки, которая имеет эстетичный вид, стоит недорого, а при эксплуатации не требует от владельца больших денежных затрат.
Положительные характеристики
Именно с преимуществами связана популярность этой печи, поэтому с ними в первую очередь и нужно ознакомиться потенциальному покупателю.
- Использование печей Булерьян обеспечивает быстрый и равномерный прогрев помещений значительной площади. Если установка оснащена водяным контуром, то создаваемая тепловая энергия легко транспортируется даже в комнаты, располагающиеся на втором и третьем этажах.
- Эта модель имеет небольшие габариты.
- После установки владельцу обеспечено удобство использования. Процесс монтажа не представляет больших сложностей. Однако необходимо устройство дымохода, для чего лучше пригласить профессионального печника.
- Если сравнивать эту печь с традиционными, то при работе она расходует меньшее количество топлива. Одной полной загрузки будет достаточно для 12-часовой работы установки.
Минусы булерьяна
Такие плюсы, которые имеют эти печи, многих владельцев частных домов наверняка подтолкнут к приобретению булерьяна. Однако эти установки не лишены недостатков, о которых необходимо осведомиться еще до похода в магазин.
При использовании этой печи загружать в топочную камеру можно только дрова с низким процентом влажности. Желательно использовать те породы деревьев, которые в процессе горения не образуют смол.
В процессе эксплуатации возникающие генераторные газы в таких моделях используются не полностью. В топочной камере их сгорание происходит в объеме менее 70%, поэтому совершенной назвать такую печь нельзя
Выполняя работы по сооружению дымохода, особое внимание необходимо уделить утеплению трубы. Если этого не сделать, то во время эксплуатации оборудования будет возникать конденсат, который снизит КПД булерьяна
В большинстве случаев эти печки изготавливают из металла. Поэтому в метре от установки следует расположить соответствующую защиту. Если местом расположения котла является угол на стыке двух стен, значит, необходимо подумать об их защите. Вплотную к стенам их располагать нельзя. Это большая проблема для помещений небольшой площади. 20 см составляет максимально допустимое расстояние от этих установок до стены.
Если вы хотите сэкономить пространство и расположите печь как можно ближе к стене, то придется выполнить их обшивку металлическими листами большой длины, превышающими высоту печи. Базальтовый утеплитель целесообразно установить между стеной и листом. Когда это будет выполнено, металлический экран будет выполнять сразу две функции — обеспечивать защиту системы от прогревания и выступать в качестве дополнительного источника тепла.
Есть еще один момент, о котором следует знать. Он касается особенности конструкции печи. При эксплуатации установки в отверстия труб будет попадать пыль. При работе печи возникает высокая температура, которая выжигает все на своем пути. При использовании булерьяна может возникать неприятный запах. Кроме этого, в воздухе около печи появляются положительно заряженные ионы. Они хорошо притягивают себе частички грязи, которые оказываются внутри человеческого организма. Если в помещении преобладает вирусы простуды, то высок риск заболевания здоровых людей. Поэтому во избежание этого необходимо регулярно проветривать помещение, а также выполнять влажную уборку 2 раза в день.
Как правильно топить
Основной режим работы «Булерьяна» — режим тления (дров, пеллет, щепы, брикетов). Интенсивное горение — только в первое время для быстрого нагрева помещения. Если горение постоянно будет активным, металл быстро прогорит: не для такого режима она создавалась.
Для начала печь требуется разжечь. Для этих целей можно использовать бумагу, картон, пеллеты, сухую щепу и т.д. главное требование — сухое топливо, горящее с высокой скоростью. Объем закладки — на 20-30 минут горения. Тут нужно приноровиться: топливо должно превратиться в угли в то время, когда помещение почти полностью прогрелось.
Сначала закладывают сухое быстро сгорающее топливо
Огонь зажигают при открытой заслонке и дросселе, дверцу закрывают. Горит топливо активно и помещение греется быстро: в это время через четыре трубы в минуту проходит от 4 до 6 кубов воздуха, а температура на выходе — в районе 140оС. Так что даже на приличное помещение много времени не понадобится.
За процессом нужно наблюдать: через стекло в дверце или через открытый дроссель, правда, второй способ очень неудобный. Когда топливо превратиться в угли, в топку подкидывают крупно нарубленные дрова. Можно и целые чурбаки, только протолкните… Можно заложить брикеты. Что использовать нельзя, так это уголь. Не рассчитана печь на такие температуры. Буллерьяны — это чисто дровяная печь.
Теперь дроссель выставляете в тот режим, который требуется (можно в крайнее положение до ограничителя), шибер в положение «закрыто» (открытой остается ¼ от сечения дымохода). При таком положении топливо тлеет, и процесс идет ступенчато. Из труб выходит воздух, разогретый до 60-70оС, а корпус печи при этом имеет температуру около 50оС.
Как не нужно топить: не нужно «разгонять» печь до супер высоких температур. И дело не только в том, что металл прогорит. Просто при такой конструкции большая часть тепла воздуху через нагревательные трубы не передаться: его теплопроводность ограничена. А весь излишек просто улетит через дымоход на улицу. Потому производитель категорически не советует использовать уголь или кокс: пустая трата средств, да к тому же и оборудование быстро выйдет из строя, а завод претензий не примет — нарушены условия эксплуатации.
https://youtube.com/watch?v=eIQjp_Nflsg
Особенности печи булерьян с водяным контуром
Эта печь работает по всем известному закону физики. Основной принцип сводится к тому, что горячий пар стремится вверх, холодный же спускается вниз. Благодаря этому даже печи небольших размеров, снабженные водяной рубашкой, в состоянии обеспечить прогрев до 5 куб. м. воздуха. При этом оборудование не накаливается. То есть, выгорание кислорода в комнате исключено.
Булерьян специалисты относят к числу печей, отличающихся экономичностью, поскольку, применяя ее в жилище, можно уменьшить расходы на топливо. Обеспечивается это благодаря наличию в ее конструкции специальной камеры дожига. В ней происходит сжигание всего газа, который образовался в процессе горения. Кожух выступает в конструкции такой печи в качестве теплообменника. Внутри кожуха можно обнаружить не менее 6 труб. которые прилегают к потолочной камере. Это обеспечивает лучшую передачу тепла в воде.
Теплоноситель подается в верхнюю точку всей системы. Далее она направляется непосредственно к радиаторам, а от них снова в печь. Именно там расположен кран, посредством которого производится слив теплоносителя. Такой простой принцип работы этой печи, снабженной водяным контуром, обеспечивает при использовании быстрый прогрев помещения любого размера без высушивания кислорода.
Готовые-покупные
Установка буллера в отапливаемом помещении тоже имеет некоторые особенности. Посмотрите на рис. Слева – вариант не вполне удачный. И не только потому, что нужно долбить бетонные перекрытия, для чего требуется проект с разрешением, конструкции-то несущие.

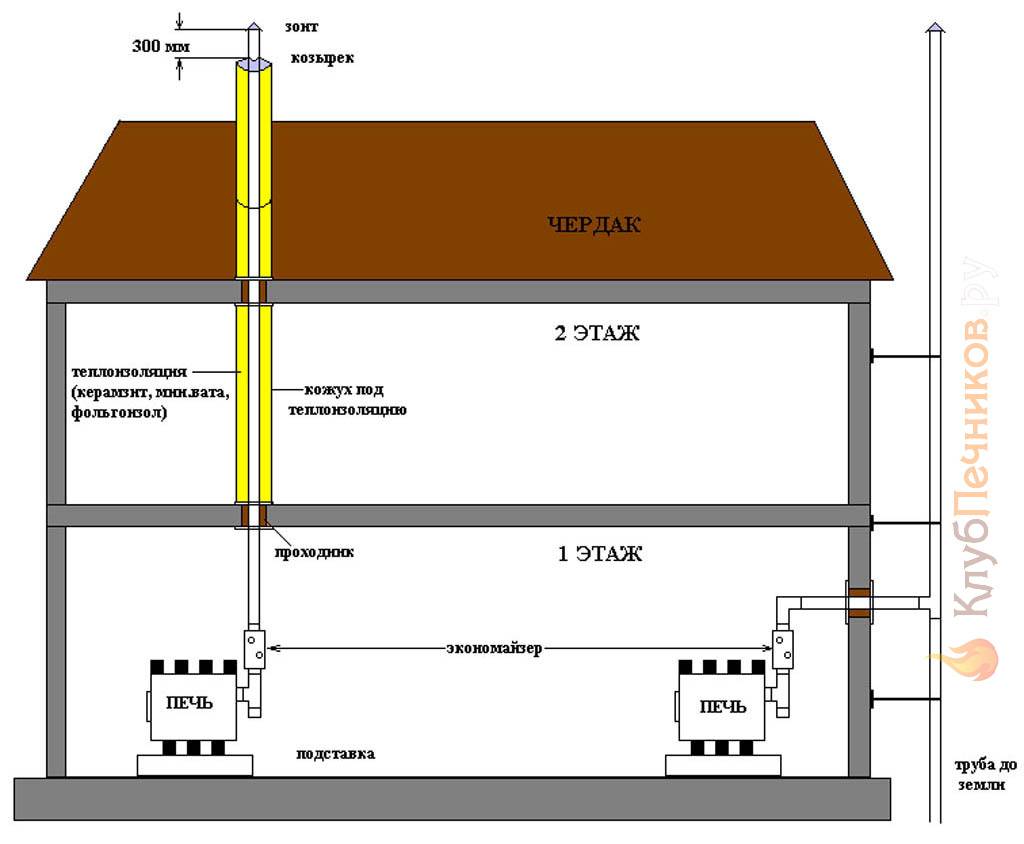

Варианты установки буллера в помещении
Во-первых, для устройства дымохода, проходящего через чердак и крышу, понадобится собрать уйму бумаг, чтобы получить разрешение пожарников. А потом еще и выполнить все противопожарные требования, что обойдется непросто и недешево.
Во-вторых, оседающий из дымовых газов буллера конденсат (шламоконденсат) обладает удивительными физико-химическими свойствами. Им будет посвящен особый раздел, а пока отметим следующее: хотя отдельных санитарных правил для этого вещества и нет, но самому для себя от него лучше держаться подальше. А в данном случае шламоконденсат остается в помещении.
Вариант справа хорош уже тем, что нужно бурить не бетонную, а кирпичную стену. Она, конечно, тоже несущая, но нагружена меньше перекрытия. На проем в ней до 150 мм диаметром контролирующие органы закрывают глаза. А стандартный диаметр дымохода буллера – 100 мм. И получить пожарное разрешение на наружный дымоход куда проще. И шламоконденсат окажется снаружи.
В том и другом случае фундамент под булерьян не нужен, достаточно несгораемой подставки. Прочие общие условия следующие:
- Расстояние от обычной стены – не менее 1000 мм.
- Если стена покрыта огнестойкой штукатуркой (например, вермикулитовой) слоем не менее 25 мм, от буллер можно придвинуть к ней на 800 мм.
- В радиусе 1200 мм от центра дверцы топки – огнестойкий настил, как и для других печей: сталь от 1,5 мм на асбестовой подушке.
- Выход подставки за контур печи – не менее 300 мм во все стороны.
- Если буллер сертифицирован пожарной охраной на эксплуатацию без подставки, снабжен штатными несъемными несгораемыми ножками и карманом – улавливателем перед дверцей зольника, можно ставить его без подставки прямо на пол, кроме дощатого деревянного или фанерного. На ламинат или мармолеум можно.
Печь «Булерьян» своими руками
Конструкция печей Булерьян достаточно сложна. Для изготовления отопительной печи требуется очень хороший сварщик с золотыми руками: в заводском исполнении топочная камера не имеет швов и потому служит долго. При самостоятельном изготовлении, в промежутки между изогнутыми трубами навариваются металлические пластины. (Кстати, так можно отличить самодел от заводской печи – по наличию швов в топке).
Чертеж печи «Булерьян»
Так как горящее топливо (поленья, стружка, брикеты и.п.) лежат на этих швах, они достаточно быстро прогорают. В этом и состоит основной недостаток печей типа «Булерьян» кустарного изготовления. Если варить будете сами, может оно того и стоит, но если придется платить за услуги сварщика, то нужно хорошо подумать. Печи «Булерьян» стоят не очень много, во всяком случае, найти аналог с подобной производительностью по той же цене проблематично, а отзывы, надежность и репутация у них – одни из лучших. Для тех, кто все-таки решился делать печь «Булерьян» своими руками, посмотрите видео.
Если вы еще не определились, какую печь установить в бане, металлическую или кирпичную, познакомьтесь с информацией о кирпичных печах Игоря Кузнецова. Именно печи Кузнецова, позволяют получить пар, который должен быть в настоящей русской бане.
Чистка Булерьяна
Насколько бы прекрасным ни был этот отопительный агрегат, но приходит время профилактических работ. Любой Булерьян со временем подает признаки загрязнения, которые выражаются:
- Ухудшение растапливания.
- Отсутствие тяги.
- Трудности с закрытием шибера.
Для этого существует несколько вариантов, из которых нужно выбрать наиболее эффективный и безопасный.
Чистка прожигам. Опасный метод, но некоторые смельчаки используют такой экстремальный ход. Его суть в том, чтобы разогреть трубу до очень высокой температуры, когда металл становиться красным. При этом смола просто выгорает и дымоход прочищается. Здесь нужно повторить, что это риск и для себя и для самой печи.
- Механическая прочистка. Можно взять специальный прут и прочистить трубу непосредственно на крыше. Но учитывая, что длина трубы над поверхностью крыши около 3 метров, это задание является не менее опасным. Стоит ли говорить, что заниматься такими экспериментами в зимнее время не стоит, однако, если такая возможность есть – эффект налицо.
- Чистка через «стакан». Что делать если, дымарь забился основательно, а почистить его сверху шансы нулевые. Теоретически можно сильно постучать по трубе, понимая, что все равно большая часть смолы останется на своем месте.
Вариант с прочисткой дымаря изнутри только кажется сложным, но на самом деле все просто. Нужно сделать из подручных материалов что-то наподобие складного метра с ершом на конце. Это может быть труба или уголок из алюминия, главное, чтобы конструкция была легкой. Высота трубы дымохода приличная и при тяжелом приспособлении для чистки это будет сложно осуществить.
Намного проще и экономнее будет использование длинного жесткого, но гибкого прута или провода. Сверните его конец кольцом по диаметру трубы несколькими слоями и прочищайте дымоход через стакан для конденсата. Один минус процедуры – грязь, зато на саму чистку вам нужно будет не более часа. И вы снова можете пользоваться любимой печкой без проблем.
В заключение
Внешне печь напоминает барабан из прочной стали. Устройство обладает толстыми стенками, набором труб и жаропрочным покрытием. Всё это способствует быстрому нагреванию воздуха и его равномерному распределению по дому. Работает оборудование по принципу естественной конвекции.
Когда потребители читают отзывы о печи «Булерьян», они понимают, что данная установка имеет преимущества в виде высокого коэффициента полезного действия, а также эффективности работы, но и свои недостатки. Последние выражены в особенностях конструкции. Она предусматривает наличие камеры сгорания, которая является открытой, что приводит к пересушиванию воздуха и распространению специфического запаха.
У печи на трубах могут оседать капли конденсата, так как медленное тление топлива способствует остыванию отработанного газа. Но покупатели смогли справиться с этим минусом. Они дополняют конструкцию кожухом.
