Процесс строительства свайно ленточного фундамента
После того как произведены работы по разметке участка и осуществлены все расчеты по количеству бетона, необходимого для закладки фундамента, можно приступать начинать земляные работы, в ходе которых вслед за выборкой грунта заливают монолитную ленту.
Для этого следует выкопать канаву на 30 см в ширину и 60 см в глубину. Проходить она должна ниже места закладки ленты на 10 см. После полного окапывания канавы ее дно трамбуется и засыпается 30-см слоем песка. Затем дно повторно утрамбовывается.

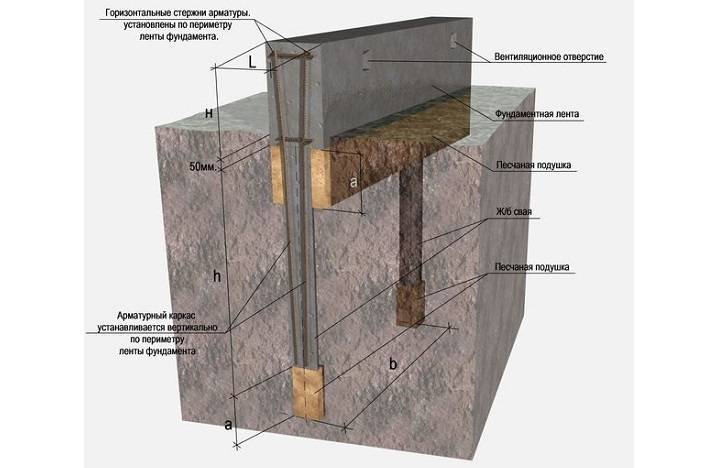

Схема армирования свайно-ленточного фундамента.
На следующем этапе осуществляется бурение отверстий для установки свай. Бурят отверстия под сваи по всему периметру и по углам будущего фундамента на расстоянии не менее 2-х м друг от друга. При помощи ручного бура, используемого для этой цели, можно легко просверлить отверстия 1,5-м глубиной. Как правило, ширина каждого отверстия под сваи составляет не более трети ширины фундаментной ленты. В случае сверления более глубоких отверстий для этой цели потребуется использование особого оборудования и техники. Чаще всего для этого используется трактор с буровым механизмом.
Использование прямоугольных свай потребует дополнительных финансовых затрат, так как для их установки нужно специальное оборудование.
На дно просверленного отверстия нужной глубины засыпается 10-см слой песка или гравия, из которого создается своего рода подушка. В случае существования угрозы обвала стенок отверстия по причине подвижного грунта в нем размещаются пустотелые трубы из асбестоцемента, диаметр которых должен быть такой же, как и диаметр самого отверстия.
После подготовки всех отверстий под сваи переходят к упрочнению будущего фундамента. Данный этап является одним из наиболее важных в процессе его закладки. Для этого в просверленные отверстия устанавливаются каркасы из 12-мм арматуры. Устанавливаются они таким образом, чтобы вертикальный каркас совпадал с верхним уровнем ленты будущего фундамента.
После этого при помощи каркасов, которые укладываются горизонтально, осуществляется упрочнение толщины ленты. Особенностью данного этапа является связка каркаса ленты и каркаса свай. Для этого обжигается проволока, при помощи которой и осуществляется связка каркасов. Благодаря такой связке повышается сопротивление свайно ленточного фундамента таким природным явлениям, как землетрясение или оползень.
По завершении укрепления фундамента необходимо установить опалубку нужной высоты. Как правило, собирается она и закрепляется гвоздями. С краев опалубка укрепляется при помощи брусков. При помощи специальных стяжек опалубка укрепляется. Устанавливается опалубка с двух сторон ленточного каркаса. В ее середину закладываются металлические прутья, диаметр которых, в зависимости от веса постройки, варьируется от 80 до 160 мм. Для усиления постройки свайную арматуру необходимо связать с лентой фундамента.
Далее следует завершающий этап, а именно заливка самого свайно ленточного фундамента. Каждое из отверстий для свай заливается бетоном, который необходимо тщательно утрамбовывать через каждые 15-20 см. Это необходимо для предотвращения образования в отверстиях пустот и проседания фундамента.
Затем необходимо, чтобы цемент застыл. Для этого его надо оставить на 3-4 дня. По истечении этого времени опалубка аккуратно снимается, при помощи листового или ленточного рубероида фундамент накрывается от опадания влаги. Затем фундамент необходимо оставить до полного высыхания цемента.
Особенности ленточного фундамента
Ленточный фундамент в своей структуре имеет два подвида
Ленточный фундамент в своей структуре имеет два подвида:
- Сборный;
- Монолитный.
Единственная их отличительность друг от друга – это способ устройства.
Совместимость с грунтами
Для сборного основания характерными видами есть пучинистые и насыщенные водой грунты
Данный фундамент может функционировать, находясь на таких грунтах:
- Для сборного основания характерными видами есть пучинистые и насыщенные водой грунты;
- Монолитные конструкции устанавливаются в основном на почти всех видах грунта;
Не совместим данный фундамент только с органическими грунтами.
Плюсы ленточного основания
Плюсы, данного фундамента такие, он универсальный, может функционировать со всеми постройками
Плюсы, данного фундамента такие:
- Он универсальный, может функционировать со всеми постройками;
- Простота монтажа монолитного вида;
- Герметичность;
- Сборный вид отлично подходит для проекта дома, где имеется подвал или цоколь.
Минусы фундамента с лентами
Как показывают отзывы жителей, такой фундамент предполагает большие денежные траты
Как показывают отзывы жителей, такой фундамент имеет следующие минусы:
- Большие денежные траты;
- Массивность конструкции;
- Трудимый процесс.
Свайный фундамент под дом и его устройство
Основная работа по созданию свайного фундамента – это погружение стволов в грунт. От этого этапа зависит устойчивость и прочность всей конструкции.
При установке важно следить, чтобы не происходило срывов или других проблем, в противном случае это ставит под угрозу прочность всей конструкции. Любые отклонения в ходе работ означают несоблюдение технологий, недостаточное или некачественное геологическое обследование земли, а возможно и низкое качество свай
Следующий этап – это создание ростверка. Он также должен отвечать всем требованиям. В зависимости от материала изготовления и характеристик будущего дома будет зависть технология создания ростверка. Для небольших и легких построек ростверк изготавливается из древесины. Если же в создании конструкции используют металлические сваи, то и ростверк создают из металла. Для железобетонных свай ростверк отливают из бетона, похожая технология используется при изготовлении ленточного фундамента.
Важно!
Эти два этапа возведения свайного фундамента должны выполняться под присмотром грамотного специалиста, или в идеале опытными строителями. Есть риск возникновения нарушений технологии или отклонения от расчетных параметров, что должно быть вовремя замечено и исправлено для избежания проблем в дальнейшем. А не подготовленный человек не всегда это может заметить.
Пример как выглядит устройство фундамента
Делаем расчет фундамента
Для того чтоб сделать рациональный расчет, нужно определиться с характеристиками свай, типом армирования и гидроизоляции
Совершить правильный подсчет по пошаговым инструкциям, которые вы возьмете из специализированной литературы или видео урока аматора, очень сложно. Это трудный процесс и лучше доверить его профессионалам. При исключении возможных ошибок, можно сберечь не только денежные средства, но и продлить жизненный цикл здания.
Для того чтоб сделать рациональный расчет, необходимо владеть такой информацией:
- Геологические итоги исследования, которые включают данные о структуре почвы, уровне грунтовых вод и промерзания земли и особенности рельефной карты;
- Смету и проект;
- Предположительные данные о нагрузке на фундамент;
- Размеры планируемой площади для строительных работ;
- Кризисный план возможных земельных деформаций;
- Данные о габаритах основания из лент.
Виды ленточного фундамента по способу устройства
В зависимости от конструктивных особенностей ленточные фундаменты бывают монолитными и сборными. Они же, в свою очередь, могут подразделяться на монолитные фундаменты с вертикальными опорами и сборные ленты из кирпича или пеноблока.
Монолитный ленточный фундамент
При устройстве монолитного ленточного основания армирование и заливка фундамента выполняются непосредственно на строительном объекте. В результате достигается общая целостность и неразрывность несущей ленты.
Монолитный ленточный фундамент представляет собой неразрывную железобетонную ленту по всему периметру строения
Монолитные типы фундаментов, независимо от технологии, применяются для постройки объектов различного назначения на пучинистых и подвижных типах грунта. Монолитность конструкции обеспечивает высокую прочность и надёжность несущего основания.
Свайно- и столбчато-ленточный фундамент
Свайно-ленточные и столбчато-ленточные типы фундаментов представляют собой монолитную ленту из железобетона, расположенную на опорах, заглублённых в землю. По сути, эти типы фундаментов — не что иное, как модернизированный вариант свайных или столбчатых фундаментов с ростверком.
Столбы или сваи располагаются по периметру фундамента с шагом 2 м
В первом случае в качестве опор используются стальные изделия в виде свай различной длины, которые ввинчиваются в грунт ручным или автоматизированным способом. Во втором — опоры изготавливаются из той же бетонной смеси, которая используется для заливки несущей ленты.
Обустройство свайных и столбчатых фундаментов ленточного типа обосновано только при строительстве объектов на участках с большой глубиной промерзания почвы. Стальные сваи или железобетонные столбы, заглублённые ниже уровня промерзания грунта, будут распределять нагрузку, которая передаётся от железобетонной ленты.
Сборный ленточный фундамент
Основным материалом для возведения сборного ленточного фундамента являются железобетонных фундаментные блоки (ФБС), изготовленные из тяжёлых марок бетона. Из блоков формируется несущая лента фундамента, которая располагается по периметру и площади будущего строения. Для соединения блоков между собой используется бетон марки М350 и стальная арматура Ø15 мм.
После сборки фундамента внешняя поверхность несущего основания обрабатывается гидроизоляционными материалами. Наиболее часто используется битумная мастика и специальные битумные мембраны, которые имеют самоклеящуюся основу.
Сборный ленточный фундамент состоит из железобетонных фундаментных блоков, связанных бетоном
Главное преимущество сборного ленточного фундамента — это малые сроки возведения. В отличие от монолитного основания не придётся ждать набора минимальной прочности бетонной смеси. К постройке дома можно приступать уже через несколько дней с момента сборки ленты.
Несмотря на это преимущество, сборный ленточный фундамент используется для строительства частных домов чуть реже, чем монолитное основание из бетона. Во многом это связано с тем, что сборная конструкция не подходит для использования на подвижных типах грунта. При одинаковой толщине показатели прочности сборной конструкции ниже монолитной на 20–30%.
Ленточный фундамент из кирпича
Ленточные фундаменты из кирпича представляют собой сборную конструкцию и часто используются для строительства одноэтажных домов по каркасной технологии. Для изготовления ленты применяется обожжённый полнотелый кирпич. Глубина заложения — 40–50 см.
Ленточный фундамент из кирпича отличается высокой ремонтопригодностью, но требует обустройства качественной гидроизоляции
После сборки, как и в случае с блоками, необходимо обустройство полноценного гидроизоляционного слоя. К преимуществам этого фундамента можно отнести:
- жёсткость конструкции;
- высокую ремонтопригодность;
- простоту обустройства.
Если проводить более детальное сравнение кирпича с железобетонными блоками, то фундаменты из блоков отличаются меньшей гигроскопичностью и более высокой прочностью. Кирпич более хрупок, что влияет не только на периодичность проводимого ремонта, но и на срок службы конструкции в целом. С учётом этого ленточный фундамент из кирпича рекомендуется возводить на участках с сухой и твёрдой почвой, а также при низком залегании грунтовых вод.
Типы ленточно-свайных базисов
Основываясь на видах опор, выделяют два основных типа ленточно-свайных базисов:
- На винтах;
- На буронабивных опорах.
В современном строительстве часто применяются винтовые сваи – металлические полые опоры с лопастями стандартных размеров. Они вкручиваются в почву посредством специального оборудования или вручную (когда необходимо небольшое заглубление). Для того чтобы увеличить срок службы металлических опорных конструкций применяются особые грунтовые составы и защитные краски. На винты может устанавливаться:
- Высокий ростверк из дерева (применяется при возведении базисов для малоэтажных легких строений);
- Высокий ростверк из металла (используется для более массивных домов и построек из металла);
- Опорный куст (встречается в промышленном строительстве, его особенность – использование нескольких винтов, скрепленных в верхней части).
Что касается буронабивных опор, они изготавливаются прямо на участке, а потому являются более выгодными в финансовом плане. Технология их выполнения достаточно проста:
- Пробуривается скважина определенной глубины, не доходящей до точки промерзания почвы;
- В яму устанавливается полая труба из асбеста (можно использовать скрученный лист рубероида);
- На дно подготовленной трубы укладывается сначала слой песка, затем слой щебня. Подушка утрамбовывается;
- Устанавливается арматурный каркас;
- Выполняется заливка трубы готовой бетонной смесью.
Когда бетон набирает прочность, на сваи устанавливается опалубка, засыпается песчано-щебневая подушка, арматура опор связывается с металлическим поясом ростверка, и конструкция заливается бетоном. Именно такой оригинальный способ скрепления арматуры обеспечивает особую надежность и стойкость свайно-ленточного основания.
Второй вариант является более распространенным среди частных застройщиков, так как его можно выполнить без привлечения специалистов и арендования строительной техники.
Принимая решение возвести ленточный фундамент на сваях, плюсы и минусы конструкции оставлять без внимания категорически не следует.
Определение термина “свайный фундамент”
В общем виде свайный фундамент представляет собой погруженные в грунт сваи, объединенные сверху железобетонными (бетонными) балками или плитой (ростверками).
Когда целесообразно применять свайный фундамент.
Рассмотрим предпосылки применения свайного фундамента в частном строительстве.
Необходимость в возведении свайного фундамента при особых условиях
Причина 1. В ряде случаев при строительстве дачного дома или коттеджа в верхней части основания возводимого здания может находиться относительно слабый слой грунта.
К слабым грунтам можно отнести:
- Суглинки и глины в текучепластичном состоянии;
- Лёссовидные грунты – содержат более 50% пылевидных частиц при незначительном наличии глинистых и известковых частиц. Лёссовидные грунты при наличии воды размокают и теряют устойчивость;
- Плывуны – песчано-глинистые грунты, сильно насыщенные водой;
- Растительные грунты – различные почвы с примесью % перегноя, торф и заторфованные грунты, илы, сапропели, глинистые грунты, иольдиевые глины, грунты мокрых солончаков.
В этом случае возникает необходимость в передаче давления от здания на более плотный грунт, залегающий на некоторой глубине в зависимости от геологических условий.
Тогда рекомендуется устраивать фундаменты из свай, которые способны воспринимать большие нагрузки по сравнению с фундаментами неглубокого заложения. Особенно эффективны фундаменты в пучинистых грунтах при их глубоком промерзании более 1,5 метра. В этом случаи свайный фундамент более надежный чем столбчатый и тем более ленточный
Причина 2. Возможно применение свайных фундаментов и в плотных грунтах в целях уменьшения объема земляных работ, расхода бетона, снижения трудоемкости и стоимости строительства. При устройстве свайного фундамента отпадает необходимость в рытье котлована, складировании вынутого грунта, вывозе грунта, обратной засыпке и т.д. Если у Вас возникла необходимость соорудить фундамент за короткое время, малыми силами и с минимальными затратами, тогда вариант свайного фундамента – это Ваш вариант. К примеру, для сооружения одной сваи длиной 3 метра и диаметром 300 мм, потребуется выполнить земляных работ объемом 0,2 м3 земли (при помощи бура), а в случае с устройством ленточного фундамента объем земляных работ будет гораздо больше (в зависимости от ширины подошвы фундамента). Этот вариант приемлем, если в проекте дома не предусмотрен подвал.
Причина 3. В случае если при расчете ленточного фундаменты ширина фундамента получается слишком большой (больше 1,5 м), имеет смысл применить свайный фундамент, что сократит расход материала.
Причина 4. В случае, если выбор типа фундамента диктуется видом несущего остова, к примеру, если Вы решили использовать каркасный несущий остов на основании, сложенном слабыми грунтами, то рационально будет применить свайные кусты под каждую колонну, а не делать ленточный фундамент.
Конструкции свайных фундаментов очень разнообразны и зависят:
- от выбора типа свай,
- способа их изготовления и погружения в грунт,
- расположения их под строящимся зданием,
- от характера работы сваи в грунте,
- от конструкции ростверков.
Для изготовления свайных фундаментов привлекается большое количество специальной строительной техники, что, конечно, не приемлемо для дачного строительства. Поэтому мы остановимся на тех конструкциях свайных фундаментов, которые под силу индивидуальному застройщику.
Схема армирования и составляющих свайного фундамента.
Фундамент из винтовых свай – расчет нагрузок
Для того чтобы правильно выполнить расчет винтовых свай, следует определить усилия, действующие со стороны строения на опоры.
Суммарную нагрузку на один элемент определяйте следующим образом:
- просуммируйте массу всех элементов здания;
- разделите полученное значение на общее количество опор;
- умножьте результат на коэффициент запаса прочности, равный 1,1–1,2.
При определении общего веса строения необходимо учесть массу:
- капитальных стен;
- внутренних перегородок;
- балок перекрытия;
- кровли;
- основания;
- снежного покрова;
- мебели;
- предметов интерьера.
От правильного определения длины свай зависит крепость будущей конструкции, и если эти важные элементы фундамента окажутся короткими, дом может просесть под своей тяжестью
При выполнении работ следует учитывать:
- суммарную весовую нагрузку, которую оказывает здание на основу;
- несущую способность почвы на участке, где производятся строительные работы.
Удобно использовать теоретические значения нагрузочной способности для различных почв:
- глинистый грунт способен воспринимать от 4 до 6 килограмм на каждый квадратный сантиметр площади винтовой линии;
- супесчаные и суглинистые почвы характеризуются расчетным сопротивлением, составляющим 3,5–5,5 кг/cм².
Следует ответственно отнестись к определению нагрузок при сооружении свайного основания.
Пошаговая инструкция по монтажу фундамента
Работы начинают с анализа грунта, проектирования здания (вес постройки используется при подборе сечения свай и ширины ленты). Еще до начала составляется схема фундамента и определяется число и длина опор, габариты ростверка, исходя из этих данных рассчитывается необходимое количество стройматериалов. Требуемое оборудование: бур и бетоносмеситель. Типовая пошаговая инструкция при бетонировании скважин включает следующие этапы:
1. Разметку: по аналогии с ленточным фундаментом выверяются и обозначаются кольями внешние и внутренние углы, натягивается шнур, после чего отмечаются места для бурения свай.
2. Копку котлована для заглубления ленты (до 30 см + высота подушки). В случае висячего ростверка в траншее удаляется часть верхнего покрова и корни растений.
3. Бурение отверстий под опоры на глубину не менее 50 см свыше линии промерзания грунта
Важно заранее подобрать ручной бур нужной длины
4. Засыпку на дно скважин слоя песка толщиной в 30 см. Проще всего это сделать с помощью труб.
5. Гидроизоляцию вертикальных стенок рубероидом, сшитым леской.
6. Установку опалубки по краям скважин (подойдет плотный картон или фанера, обвязанные проволокой).
7. Подготовку каркаса – от 4 прутов вертикальной арматуры сечением не менее 10-12 мм, связанные проволокой с продольными стержнями длиной на 30-40% меньше диаметра самого отверстия. Рекомендуемый шаг по вертикали – не более 1 м. Такую работу сложно провести самому, иногда металл втыкают в скважину произвольно. Вне зависимости от способа армирования вертикальные стержни выступают выше нулевой отметки для обвязки с каркасом ростверка.
8. Заливка скважин бетоном (марка выбирается в зависимости от типа грунта, но не ниже М250, избегают использования крупнофракционного наполнителя), с обязательной выгонкой излишков воздуха длинным прутом или шомполом.
9. Привязка продольных прутьев арматуры к выступающим из скважины с помощью проволоки – через 10 дней.
10. Монтаж опалубки для ростверка.
11. Приготовления и заливка бетона, по аналогии с ленточным фундаментом – послойно при высоте ростверка свыше 20 см, с трамбовкой и тщательным распределением раствора, выравниванием верхнего слоя мастерком и влажностным уходом в течение первой недели.
12. Снятие опалубки, при необходимости – гидроизоляция ростверка.
Ленты, заглубленные в землю, обходятся дороже, но с ними меньше организационных проблем
При обустройстве висячих ростверков важно достичь одинакового уровня по плоскости всех свай, винтовые или готовые трубы просто обрезаются, бетонные желательно выровнять еще в процессе заливки. Опалубка в данном случае имеет низ, альтернативой является засыпка на дно песка или подкладка кусков пенопласта, по окончании работ эти материалы убирают
Все снимаемые опалубочные конструкции смазываются маслом, это упрощает их снятие и улучшает поверхность бетонного монолита.
Частые ошибки при закладке основания
К нарушениям технологии при выполнении работ самостоятельно относят:
- Недостаточную длину свай: закладку выше уровня промерзания или не доходя до устойчивых пластов.
- Ошибки при выборе сечения опор, числе или интервале расположения.
- Отсутствие вентиляционного зазора между ростверком свайного фундамента и нулевой отметкой при строительстве на дисперсных грунтах (слабо связанных частиц, накапливающих, но не выводящих влагу).
- Недостаточную или не сплошную гидроизоляцию.
- Слабое армирование, отсутствие связки между каркасом ростверка и опор.
- Незаполненные внутренние полости винтовых свай или асбестоцементных труб.
- Неправильно проведенное бетонирование: использование бетона низких марок, нарушение пропорций, плохой уход при созревании, заливка раствора в опалубку при неподходящей погоде.
Сколько будет стоить свайно-ленточный фундамент под ключ
| Тип сваи | Сечение ростверка (высота× ширина), мм | Размеры верхней ленты, м | Цена, рубли |
| Буронабивные, заливаемые бетоном ниже глубины замерзания (но не выше 2,5 м), диаметр – 30 см | 300×300 | 6×6 | 160000 |
| 8×8 | 180000 | ||
| 10×10 | 215000 | ||
| 12×12 | 255000 | ||
| То же при сечении опор 40 см | 400×400 | 6×6 | 170000 |
| 8×8 | 210000 | ||
| 10×10 | 250000 | ||
| 12×12 | 290000 |
Стоимость указана для стандартного набора услуг: осмотра участка, составления плана, земляных и буровых работ, гидроизоляции скважин, засыпки дренажной подушки, армирования и бетонирования. Утепление фундамента в данный перечень не входит, его цена оговаривается отдельно. Расценки при монтаже винтовых свай зависят от условий грунта, веса постройки и длины опор, минимальная стоимость с ростверком для легкого дома 6×6 составляет 100000 рублей. Выполнение работ своими силами позволяет сэкономить до 35 % от общей величины бюджета.
Как выбрать шаг между сваями
Определение расстояний между сваями производится на основе сопоставления веса постройки, несущей способности всех элементов (и ленты, и свай), особенностей грунта и прочих факторов. Процесс расчета весьма сложен, производить его самостоятельно не рекомендуется.
Если нет возможности привлечь к расчету специалистов, можно обратиться к онлайн-калькуляторам, которые дадут ответ в течение нескольких секунд. Ответ следует продублировать на нескольких ресурсах для максимальной корректности и точности результата.
На практике наиболее распространенным вариантом является шаг в 2-3 м (буронабивные сваи). Близкие значения выдают как расчеты вручную, так и онлайн-калькуляторы. Увеличение шага свай может вызвать перенос нагрузки на ленту, что, в свою очередь, спровоцирует оседания и деформации бетонного пояса.
Как сделать опалубку для монолитного фундамента своими руками
В данной статье рассмотрим основные моменты по устройству опалубки монолитного ленточного фундамента. Этот вариант фундамента остается одним из популярных и часто используемых при строительстве частного дома.
Изготовление щитов опалубки
Длину щитов можно принимать произвольную, но лучше выполнить основное их количество стандартных размеров, около 2500 мм. Высота зависит от параметров фундамента и принимается на несколько сантиметров больше. Щиты большей длинны лучше не использовать, так как они более тяжелые и их труднее монтировать после перестановки опалубки.
Сборка щитов из досок
Выполняется заготовление нужного количества досок одинаковой длинны. Элементы скрепляются между собой брусками, которые создают ребра жесткости щита. Крепятся бруски гвоздями (саморезами). Гвозди забиваются с внутренней стороны опалубки, а на ребрах их концы загибаются.
Ребра закрепляются от краев досок на расстоянии около 150 мм, средние ребра прибиваются с шагом около 600-800 мм. Таким образом щит опалубки получается довольно прочным. Крайние бруски должны в нижней части щита выступать на 200 мм (их лучше заострить). Щит более легко закрепится в земляное основание, даже временно зафиксируется.
Монтаж щитов
Монтаж щитов опалубки выполняется по осям, которые натянуты с обноски. Днище котлована или траншеи предварительно выравнивается и уплотняется щебнем с песком.
Монтаж щитов опалубки ленточного фундамента
Щит одним краем (длинным ребром) закрепляется в грунт, второй край выставляется по горизонтальной плоскости при помощи строительного уровня. Щит временно закреплен, выставляется отвесом по вертикальной плоскости. Параллельно выполняется установка второго щита по аналогу с первым. После щиты закрепляются при помощи распорок из брусков сечением 50*50 мм, распорки фиксируются в грунте деревянными колышками.
Нижняя часть щита закрепляется сплошным брусом, который фиксируется колышками. Распорки и их колышки закрепляются с шагом не менее 1000 мм.
Внутренняя фиксация щитов шпильками
Для выполнения ширины фундамента по проекту, применяются шпильки из арматуры диаметром 12-14 мм. Они должны выступать из краев щитов опалубки, поэтому их размер должен быть больше параметров конструкции примерно на 20 мм, по краям шпилек нарезается резьба. Для каждой шпильки понадобится две шайбы и две гайки.
Шпилька для фиксации щитов опалубки
Внутренняя фиксация щитов опалубки выполняется с помощью шпилек и металлических трубок, размер трубок должен соответствовать ширине ленточного фундамента.
Внутренняя фиксация щитов шпильками
Армирование фундамента
После заготовки нужного количества шпилек и трубок, выполняется армирование фундамента каркасами согласно проекту. Либо уложить и связать арматуру для получения каркаса.
Армирование фундамента
Затем, при помощи дрели с длинным сверлом, выполняются отверстия в двух щитах, между щитами вставляется металлическая трубка и в нее продевается шпилька. С обеих сторон опалубки шпилька через шайбы затягивается гайками. Такую работу легче выполнять с помощником. Последним моментом установки опалубки, будет являться ее закрепление по верху щитов обрезками досок или брусков. Верхняя часть опалубки скрепляется между собой.
Для более быстрой разборки щитов опалубки, их поверхность следует обшить полиэтиленовой пленкой, рубероидом, плотной бумагой. Щиты демонтируются значительно легче, и между досками опалубки не будет выступать «цементное молоко». Поверхность ленточного монолитного фундамента получается значительно ровнее, работы по гидроизоляции конструкции выполняются в этом случае более качественно и быстро.
