Как устроен, как возводится и сколько стоит свайно-набивной фундамент?

МЛФ

Первая и самая разумная идея «обмануть» морозное пучение – это поставить основание дома ниже глубины промерзания. Именно поэтому принципу и строится классический ленточный фундамент.

Но хорошо если вы живёте на юге и глубина промерзания незначительная, а если это Сургут, где точка промерзания расположена на глубине до трёх метров? Такая высокая лента в итоге будет стоить как половина дома, а потому, дабы обмануть природу, нашли другой путь.

Малозаглубленный фундамент – это та же монолитная, хорошо армированная лента, только высотой всего 40–50 см, а чтобы минимизировать на неё действие пучения, опирается она не на подножный грунт, а на специальную «подушку» из однородного, не пучинистого (мало паутинистого) грунта, чаще всего песка и гравия.

В результате, если выталкивающие усилия и не удаётся полностью нивелировать, то, по крайней мере, минимизировать их и равномерно распределить по всей площади бетонной подошвы.

Однако это основание имеет довольно существенный недостаток – на склоне его не поставишь. Слишком незначительна глубина «грунтозацепа», а значит, домик может просто сползти.

Схема забивки свай

Расположение сваи определяется в ходе разработки проекта будущего строения. При этом каждый проект уникален, его разработке предшествует исследование местности (почвы, температурного режима, плотности застройки, наличия подземных коммуникаций, возможность подъезда техники и т.п.). Материал подготовлен для сайта www.moydomik.net

В частном и промышленном строительстве используются следующие схемы установки свай:

• свайный куст (в частном строительстве под колонны, в углах и т.п.);
• свайная лента (в частном строительстве и для линейных сооружений);
• свайное поле (в частном строительстве для очень больших и тяжелых домов, используется в основном в промышленном строительстве для многоэтажных домов).

Согласно СНиП сваи могут быть установлены по одной из трёх схем:

рядовая схема (а) установки свай. Является наиболее простой. Целесообразна для использования при наличии песчаного и гравелистого грунта. Использование данной схемы предполагает монтаж свай по очереди – от первой до последней.

Примечание. Обязательным условием для применения рядовой схемы является наличие несвязанных грунтов. В противном случае, может возникнуть усадка почвы.

секционная схема установки свай (б). Используется в случае необходимости создания свайного поля при наличии на участке плотной почвы. Специфика использования данной схемы состоит в том, что сначала забиваются сваи одной секции, затем пропускается ряд, формируется очередная секция. После того, как все секции будут обустроены, выполняется заполнение пропущенных рядов. Применение схемы позволяет исключить риск уплотнения почвы.

спиральная (в) и (г). Представлена двумя разновидностями. Первая предполагает начало работ с середины свайного куста, вторая с его краёв. Первый способ рекомендован для работы в плотной почве, второй – в нормальной. Использование спиральной схемы обеспечивает равномерное перераспределение нагрузки на почву, что в последствие исключит её подвижки.

Наличие схемы забивки свай (технологическая карта) позволяет организовать работу техники и строительной бригады, за счет чего достигается минимизация времени и средств, а все операции выполняются быстро и четко.

Схема забивки свай (технологическая карта)

Особенности установки жб свай под фундамент

Перед началом монтажа рассчитывается общий вес сооружения: массу бетонного ростверка, стен, перекрытий, отделки, стропильной конструкции, кровельных материалов. К полученному числу добавляют ориентировочный вес мебели и всего, что будет находиться в доме. Для надежности к итоговой цифре добавляют еще 15-20%.

На основании полученных результатов рассчитывается нагрузка на основание. После предварительных расчетов проводятся работы на стройплощадке. Основные этапы установки свайного фундамента:

1. Геологическая экспертиза . Определяется тип почвы, уровень залегания грунтовых вод.
2. Подготовка участка . Выполняется обустройство подъездных путей и путей для передвижения техники по строительной площадке. Если участок имеет неровный рельеф, то производится выемка грунта. После земляных работ на объект доставляют и складируют опоры и материалы для ростверка или обвязки.
3. Разметка . Выполняется геодезическая разбивка участка: размечают контур фундамента и точки забивки опор.
4. Монтаж . При помощи сваебойного оборудования сваю поднимают и устанавливают в вертикальное положение. После этого стержень погружают в почву на проектную глубину.
5. Выравнивание сва й. После забивки всех опор их верхние части обрезают в один уровень при помощи навесной гидравлической установки — сваерезки.
6. Обвязка фундамента . Для усиления свайной конструкции опоры соединяют по периметру бетонным ростверком или стальным профилем — швеллером, двутавровой балкой.

Конструктивные особенности

Существует несколько разновидностей свайного фундамента, которые конструктивно отличаются друг от друга.

По виду сваи и способу ее монтажа:

1. Свайно-винтовой фундамент. Используются сваи с винтовым элементом на конце. Они могут вкручиваться в грунт. При небольшом заглублении монтаж можно произвести вручную. Для значительных заглублений требуется специальная техника.
2. Забивные сваи. Они могут изготавливаться из металла, железобетона или дерева. Заглубляются они с помощью устройства, оснащенного специальным молотом. В частном строительстве допускается использование только молота легкого типа.
3. Набивные сваи. Это пустотелые, трубчатые элементы, которые вдавливаются в грунт. После погружения на нужную глубину они заливаются бетоном.
4. Разновидность предыдущего варианта – пустотелые сваи, заглубляемые с помощью вибропогружателя.
5. Буронабивные сваи. Для них бурится скважина нужной глубины и диаметра. В нее плотно вбивается труба, играющая роль обсадной колонны. Далее, в нее устанавливается арматура и заливается бетон. Труба в этом случае, скорее, является несъемной опалубкой, чем несущим элементом, а потому может изготавливаться даже из пластика.

Рекомендуем: Что нужно знать о буровых установках

По наличию верхней связи. Практически всегда используется свайно-ростверковый тип, позволяющий равномерно загрузить все опоры.

В таком фундаменте выделяется 2 варианта:

1. Рамочный ростверк. Прочная рама устанавливается по всему периметру сооружения. Она может изготавливаться из деревянных, металлических или железобетонных балок. В последнем случае ее можно изготовить своими руками путем заливки бетона в опалубку с установкой армирующего каркаса.
2. Монолитный ростверк. Под всей площадью дома устанавливается железобетонная плита. Она может выполняться из готового ЖБИ или заливаться вручную. Такой ростверк одновременно может играть роль напольного перекрытия (бетонной стяжки).

Выбор типа свайного фундамента осуществляется с учетом конкретных условий – реальных нагрузок, структуры грунта, рельефа местности

Кроме того, немаловажное значение имеет возможность монтажа своими руками, причем с минимальным использованием специальной техники

Производство скважин

По способу образования участков под опорные конструкции фундаментов для последующего заполнения частей трамбовочной смесью или бетоном различают следующие методы:

• Вибрационное или механическое бурение и углубление, выполняемое под раствором из глины. В этом способе выполняется бурение скважин с защитой их обсадными трубами, с укреплением стенок при помощи раствора из глины или без него.
• Образование углубления с необходимыми параметрами при помощи взрыва.
• Пробивание отверстий необходимого диаметра при помощи лидер ной трубы, имеющей заглушенный нижний участок, цилиндрическими конструкциями, имеющими теряемый башмак или сердечниками, выполненными в виде конуса.

Стальные забивные сваи

Изготавливаются из различного профиля – швеллера, труб и т.д. В длину различают короткие, длинные и составные.

Стальные забивные сваи.

По конструкции стальные сваи бывают:

• корневидные;
• конические;
• анкерные;
• колонны.

Чаще всего в строительстве забивного фундамента используются конические сваи.

Достоинства и недостатки фундамента на стальных сваях

Фундаменты на стальных сваях могут возводиться в сложных геологических условиях, например на почвах с высокой плотностью.

К основным плюсам относятся:

1. Небольшой вес.
2. Возможность установки на глубину до 90 м.
3. Возможность возведения фундамента круглогодично.
4. Длительный срок службы.

Процесс забивки ж/б свай – этапы

Если рассматривать полный процесс погружения свай, то его можно описать несколькими последовательными этапами:

1. доставка. Железобетонные сваи достаточно тяжелые изделия, которые нужно привезти, выгрузить и расположить на строительном участке так, чтобы минимизировать их перемещения в процессе забивки;
2. разработка плана работ. С учетом места расположения сваи и проекта работы, разрабатывается маршрут движения копера и молота по участку;
3. подготовка участка. В частности: вывоз мусора, удаление деревьев, выравнивание (если предполагается) и т.п. В некоторых случаях перед установкой свай выполняется рытье котлована;
4. разметка места установки свай;
5. нанесение разметки на сваю. Разметка наносится яркой краской с шагом в 1000 мм. Наличие меток позволяет контролировать степень и скорость заглубления сваи в почву;
6. настройка оборудования;
7. забивка свай выбранной технологией.

Примечание. В ходе монтажа каждой сваи выполняется контроль уровня ее отклонения от вертикальной оси. Допустимые отклонения содержатся в документе («Контроль качества возведения фундаментов из забивных и буронабивных свай»).

Ленточно-свайный фундамент

Но если копнуть поглубже, то оказывается, что ленточно-свайный фундамент можно использовать только в условиях полного отсутствия морозного пучения или же когда вес здания полностью их нивелируют. Иначе получается следующая картина:

Для того чтобы всё это понять не нужно заканчивать строительный вуз или всю жизнь проработать на стройплощадке, а потому в, конце концов, мне удалось достучаться даже такого «чистокровного» гуманитария, каковым является мой товарищ.

Думаю ты, мой читатель, и вовсе всё понял с полуслова и теперь никогда не «поведёшься» на подобные новшества.

Постигайте строительное мастерство вместе с нами. До новых встреч!

Василий Молька

Назначение набивных свай

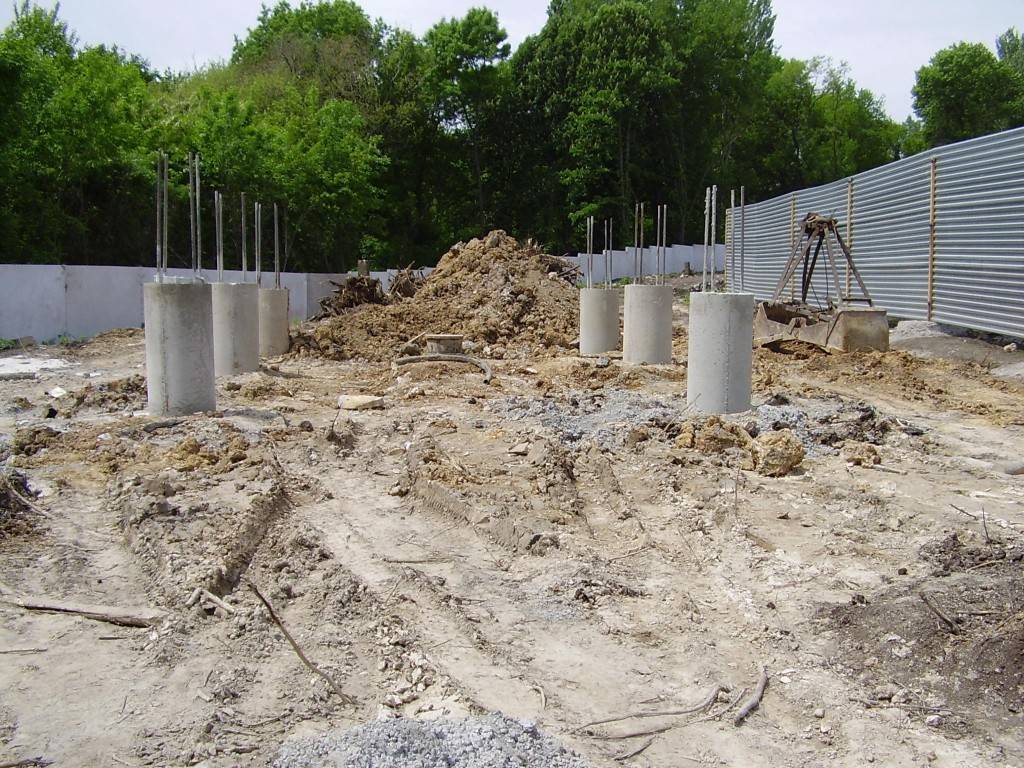

Набивные сваи — железобетонные опоры, обустроенные посредством заливки полости в грунте (скважины) бетонной смесью с предварительным размещением в ней арматурного каркаса.

Существует два варианта набивных опор — промышленного производства, созданные с привлечением МБУ (мобильных буровых установок), и кустарного изготовления, при котором скважина разрабатывается с помощью подручных средств — ручного фундаментного бура.

Кустарные набивные сваи обладают невысокой несущей способностью, поскольку глубина из расположения в почве редко превышает 3 м (ввиду ограниченных возможностей ручного бурения). Стандартный диаметр таких опор — 250-300 мм.

Набивные сваи созданные МБУ установками используются в качестве фундаментов для зданий любой этажности — от тяжелых малоэтажных домов из кирпича до многоэтажек с железобетонными перекрытиями, промышленных помещений — складов, ангаров, стойл. Кустарные набивные сваи применяются как фундамент для одно-двух этажных домов из легких и умеренно тяжелых материалов — каркасных и щитовых панелей, бруса, сруба, пенобетона и газосиликата.

Делаем ленточный фундамент со сваями своими руками: подробная пошаговая инструкция

Технология устройства фундамента с буронабивными сваями включает три основных этапа:

1. Подготовка участка и разметка.
2. Монтаж буронабивных свай.
3. Устройство монолитной ленты.

Для первого и второго этапа необходимо заранее заказать требуемое количество бетонной смеси. При наличии оборудования и нескольких помощников бетон можно приготовить самостоятельно.

Мнение эксперта

Сергей Федоров

Профессиональный строитель. Стаж 18 лет

Бетонные работы для буронабивных свай и фундаментной ленты будут проводиться с интервалом 5-10 дней. Поэтому раствор необходимо заказывать или готовить в 2 этапа: сначала для заливки свай, а затем для ленты.

Особенности деревянного забивного фундамента

Деревянные забивные сваи используются в тех случаях, когда подошва фундамента располагается ниже залегания грунтовых вод.

Для изготовления свайных столбов используются смолистые и устойчивые к гниению породы деревьев – сосна, дуб, ель, пижма, кедр и т.д.

Деревянные сваи чаще всего имеют ширину сечения от 25 до 30 см, а погружение в почву может достигать 12 метров. Конец, который погружается в почву, обязательно должен быть заострен. Если фундамент возводится на плотной почве, на заостренный конец надевается колпачок из стали. Наземная часть столба оформляется под наголовник или стальной бугель.

Забивной фундамент на деревянных сваях.

Различают три вида забивных деревянных свай.

1. Одиночные. Классические деревянные столбы, которые монтируются по одному.
2. Пакетные. Свая представляет собой несколько брусьев (обычно 3 или 4 шт.), составленных вместе.
3. Сваи из клееного бруса. Основное достоинство этого вида – возможность изготовить свайный столб любой длины. Технология изготовления клееного бруса заключает в себе склеивание высушенных и строганных досок. Для работы применяются био- и водостойкие клея, что повышает долговечность и эксплуатационные характеристики изделия.

Заглубление деревянного столба должно проходить на глубину не менее 1,2 метра. Обязательно учитывается уровень промерзания грунта – свая погружается ниже ее как минимум на 0,5 м.

Достоинства и недостатки деревянного забивного фундамента

Основным недостатком такого основания является подверженность древесины гниению. Регулярно меняющийся уровень влажности в почве значительно сокращает срок службы свай из древесины.

К достоинствам деревянных основания относят:

Особенности железобетонных свай

В строительстве наиболее часто применяются сваи квадратной и прямоугольной формы сплошного сечения. Изделия могут иметь различную конфигурацию:

• в виде квадрата;
• прямоугольную форму;
• двутавровую форму;
• в виде круга.

Применение свай, имеющих двутавровое сечение, осуществляется с целью придания конструкции устойчивости к изгибам.На сегодняшний момент применение свай сплошного круглого сечения не осуществляется. Раньше, такой вид свай (длиной не больше 30 метров, диаметром менее 50 см, весом меньше 11 тонн) использовался в строительстве.

Минусы ЖБ-свай

1. Отличаются большим весом. Из-за этого могут возникнуть трудности в транспортировке, погрузочных/разгрузочных работах, в процессе монтажа.
2. Для установки требуется применение сваебойного оборудования. Кроме шумности, габаритная тяжелая техника может быть неприменима в некоторых ситуациях – в местах плотных застроек, на небольших строительных участках.
3. Способны к разрушению, не выдерживают суровых климатических условий. Для северных районов, используются специальные изделия, которые изготавливаются из морозостойкой марки бетона.

Хотя эти характеристики скорее относятся не к минусам, а к особенностям которые нужно учесть при строительстве. Поэтому использование свай из железобетона производится довольно часто, особенно при возведении крупных зданий и сооружений.

Плюсы ЖБ-свай

1. Высокая несущая способность. Армированный железобетон при правильной установке способен выдерживать колоссальные нагрузки. Самое главное – фундаменты на железобетонных сваях можно использовать под строительство многоэтажных зданий.
2. Уплотнение грунта. В процессе забивания почва под фундаментом уплотняется, что приводит к повышению прочности и устойчивости основания. За счет уплотнения земляного кома в процессе забивки, свайный столб плотно фиксируется в нижней точке опоры и по бокам. То есть его невозможно расшатать (как часто бывает с винтовыми свайными столбами), нет необходимости в дополнительном укреплении с помощью обвязки.
3. Длительный срок службы (от 100 лет).
4. Быстрое возведение. Несмотря на некоторые сложности с монтажом, при наличии необходимого оборудования забивка свай производится быстро и не составляет проблем.
5. Возведение фундамента не требует земляных работ. В большинстве случаев нет необходимости снимать даже верхний слой почвы, не говоря уже о бурении скважин или рытье котлована.
6. Простота хранения. Удобная форма позволяет складировать столбы штабелями, а устойчивость к возгоранию, воздействию влаги (в разумных пределах, естественно) и грибковым поражениям не требуют каких-то особых складских условий.
