Свайно-плитный фундамент – технологические особенности

Возведение СПФ с плитным ростверком

Если плита на грунт не опирается, а монтируется по сваям на определённой высоте, её называют висячей, ростверковой. Такое решение КСП исключает отрыв его плитной части от свай в результате пучения грунта.

Существуют два решения для возведения ростверковой плиты с демпферным пространством снизу:

  • сооружение «висячей» плитной части — с использованием съёмной опалубки;
  • заливка бетона в несъёмную опалубку из пенополистирола невысокой плотности – пучение грунта будет восприниматься и поглощаться мягкой пенопластовой оболочкой.

Первый способ наиболее трудоёмкий, поскольку требует монтажа подвесной опалубки – сложности обеспечения жёсткости, прочности и герметичности.

Во втором случае технология почти идентична с созданием монолитной плиты на грунте. Разница лишь в том, что вместо подбетонки стелется ППС, а свайные оголовки вмуровываются в плитный бетон на 5-10 см.

Преимущества и недостатки свайно-плитных фундаментов

Основное преимущество технологии СПФ — возможность устанавливать самые надежные и прочные фундаменты для сооружений в сейсмоопасных зонах, для конструкций, боящихся вибрационных нагрузок. Это также наилучший вариант так называемого «отложенного решения» — когда грунты, уровень залегания подземных вод и другие характеристики недостаточно изучены. Благодаря специальной технологии не требуется значительного забора грунта, а по окончании работ остается минимальное количество мусора и отходов.

Типичный свайно-плитный фундамент.

К недостаткам следует отнести стоимость и трудоемкость. По сравнению со свайно-винтовым решением в малоэтажном строительстве такой вариант проигрывает в цене и легкости монтажа. Для установки плиты понадобится использование специальной техники. Необходимо привлечение специалистов к работе или наличие собственных значительных навыков в выполнении подобной работы.

Стоимость закладки СПФ

Это не самое дешевое решение, но экономически и эксплуатационно оно более выгодно, чем некоторые другие традиционные технологии. Без детальных расчетов ни один специалист не возьмется называть даже приблизительную стоимость будущей конструкции. Для примерного определения стоимости учитывается марка бетона, размеры и материал свай, толщина плиты и другие исходные данные. Нужно учитывать затраты на транспортировку стройматериалов и работу специальной техники.

Дом на свайно-плитном фундаменте.

Без услуг специалистов при возведении СПФ даже в частной застройке обойтись практически невозможно, они понадобятся хотя бы на начальном (проектировочном) этапе.

Плитный фундамент расчет

Качественный фундамент — необходимое условие прочности и долговечности любого здания, поэтому к его расчету необходимо подходить с максимальной ответственностью.

Совет эксперта! Основным рассчитываемым параметром монолитного основания является толщина плиты, поскольку именно от толщины плиты зависят прочностные характеристики и несущая способность фундамента.

При расчете толщины учитываются характеристики грунта и масса возводимого здания. Согласно строительным нормам и правилам, минимальная толщина плитного основания под постройки из легких материалов, пенобетона либо дерева, должна составлять 20 сантиметров, под здания из кирпича — 25 сантиметров.

Главное условие — чтобы между контурами арматурного каркаса соблюдалось расстояние минимум в 7 сантиметров, а сам армокаркас был утоплен в бетон не менее чем на 5 сантиметров.

Рис. 1.4: Схема монолитного плитного фундамента

Если дом возводится на проблемных грунтах — плывунах, в болотистой местности либо на пучинистой почве, необходимый минимум толщины основания — 30 сантиметров, в таких случаях целесообразно обеспечить запас прочности фундамента, так что экономить на его толщине не стоит.

Чтобы точно рассчитать массу дома и на ее основании определить толщину плитного фундамента воспользуйтесь следующими таблицами:

Конструкция (стены)Вес (т/м2)
Кирпичная кладка0,794
Из ячеистого бетона (пеноблок, газоблок)0,654
Каркасные деревянные панели с утеплителем0,167
Из сруба (диаметр 0,24 м)0,135
Из бруса (диаметр 0,15 м)0,12
Цоколь из железобетона1,5
Конструкция (междуэтажные перекрытия)Вес (т/м2)
Из железобетона0,405
Из дерева0,102
Конструкция (покрытие крыши)Вес (т/м2)
Шиферная0,7
Жестяная либо из листовой стали0,3

Определив вес будущей можно выполнить точный расчет толщины плиты. Приводим пример подобного расчета для дома массой 270 тонн (10*10м).

1. По таблице определяем несущую способность почвы, на которой строится здание (синие цифры);

Рис. 1.5: Несущая способность разных видов грунтов

  • 2. К примеру, дом будет возводится на суглинистой почве с несущей способностью 3,5 кгс/см2. Учитывая площадь застройки (10 м2), определяем оптимальную нагрузку на грунт: 10000 см2 * 3,5 кгс/см2 = 350 тонн веса с учетом массы самого фундамента (если нагрузка будет большей — произойдет усадка, меньшей — постройка может перекосится из-за сил пучения);
  • 3. Определяем, какая толщина плиты нужна для достижения оптимальной нагрузки на грунт в 350 тонн (350 — 270 т. массы самого дома = 80 т.) учитывая, что плотность железобетона составляет 2,7 т/м2 : 80/2,7 = 29,7 кубов бетона;
  • 4. 29,7 кубометров бетона по объему (при размере фундамента 10*10 м) заполняют толщину в 30 сантиметров.

Исходя из этого, требуемая толщина плитного фундамента исходя из несущей способности грунта и веса здания составляет 30 см.

Виды свай и их особенности

Чтобы свайный фундамент получился качественным и надежным, следует точно определить, какой тип свай будут использовать для работ. Сегодня применяются самые различные варианты, которые имеют длину 3-6 м. Различаются они и по таким показателям:

Схема свайного монолитного фундамента.

  • материал изготовления;
  • способ производства;
  • форма продольного, поперечного сечения;
  • в почву.

По способу погружения свай:

  • железобетонные буровые сваи, монтируемые в уже пробуренных скважинах;
  • винтовые сваи со сверлами;
  • специальные забивные сваи, которые погружаются в почву методом вдавливания либо вибропогружения;
  • железобетонные, бетонные набивные сваи, которые укладываются в пробуренные скважины, после чего заливаются бетоном.

По методу воздействия все сваи можно разделить на:

  • висячие, которые передают нагрузку по принципу трения грунта по стенкам;
  • стойки, которые передают нагрузку с рыхлого грунта на прочный. Такой вариант не дает осадки конструкции.

По методу расположения все сваи для фундамента можно разделить на:

  • одиночные сваи, выполняющие роль опор по отдельности;
  • объединенные в ленты, которые располагают по периметру стен для равномерного распределения всех нагрузок. Подобные ленты ставятся в один или несколько рядов в зависимости от требований;
  • объединенные в кусты, то есть сваи, располагающиеся под несущими колонами для каркасных строений. При подобном кустовом расположении можно использовать и монолитный ростверк, повышающий качество и надежность конструкции.

Сталь, дерево или железобетон?

В качестве материалов для опор используются:

  1. Ровные столбы из дерева, длина которых составляет 8,5 м, а диаметр — до 34 см. Для изготовления применяются такие породы древесины, как пихта, сосна, ель. Такой вариант самый дешевый, но применяется он редко. Связано это с тем, что сваи сильно подвержены гниению, сроки службы и надежность их невелики.
  2. Железобетонные опоры изготавливаются из бетона марки 200 и выше, срок их службы составляет от 100 лет. Они удобны в монтаже, но для изготовления на участке необходима специальная техника и персонал.
  3. Сталь применяется чаще всего, так как металлические сваи более прочные, устойчивые и долговечные. Но стоимость их велика, при диаметре больше 10 см для установки требуется спецтехника. Кроме того, перед установкой необходимо обработать металл антикоррозионными составами.
  4. Асбоцементные трубы относительно недорогие, но при установке требуется армирование. Оно выполняется при бетонным раствором.

Рассмотрим, какие именно сваи могут применяться при определенных обстоятельствах:

Схема свайно-ростверкового фундамента.

  • забивные опоры делаются из железобетона, их сечение обычно квадратное, есть две разновидности: с уширением ствола в нижней части и обычные. Такой свайный фундамент применяется при слабых верхних слоях грунта, под которыми имеются пласты с достаточной несущей способностью;
  • трубчатые, сваи-оболочки — металлические опоры, которые применяются при строительстве на довольно слабых грунтах, в сейсмически активных районах, при наличии горизонтальных, выдергивающих, вертикальных нагрузках. Концы таких свай часто конической формы;
  • пирамидальные сваи, которые имеют сечение 40*40 см в голове и 20*20 см у острого конца, обладают высочайшей несущей способностью. Они применяются в том случае, когда у верхних частей грунта наблюдаются лучшие строительные свойства, чем у нижних пластов.;
  • ромбовидные используются для пучинистых грунтов. При помощи своей формы свая уплотняет грунт.

https://youtube.com/watch?v=xs_hvSwr4Fg

Сегодня все чаще используется такой тип фундамента, как свайный, разновидности которого позволяют применять его практически при любых условиях. Незаменимо подобное основание при строительстве небольшого частного дома на сложных грунтах, при условиях, в которых остальные просто не могут справиться со всеми необходимыми задачами либо их сооружение является слишком затратным и сложным. Чтобы сваи соединить сверху, применяется , в том числе и одна из его разновидностей — монолитный.

Поэтапное выполнение работ

Фундамент плита на сваях, технология строительства которого требует поэтапного выполнения работ, создается путем последовательного создания свайного поля и заливки бетонной плиты. Рассмотрим создание СПФ на буронабивных сваях, один из наиболее сложных и трудоемких вариантов.

Порядок действий:

Подготовка

Подготовительные работы начинаются с освобождения участка от растений, посторонних предметов, демонтажа ненужных сооружений и элементов благоустройства. Затем производится выравнивание поверхности (планировка). Если проектом предусмотрено создание заглубленной утепленной плиты, то под нее следует выкопать котлован соответствующих размеров.

Следующим действием станет разметка свайного поля. Для этого используются натянутые шнуры и колышки. Обозначаются границы участка, согласно схемы вбиваются колышки по осям будущих скважин. В процессе разметки необходимо постоянно контролировать правильность установки кольев, проверять параллельность линий и точность прямых углов.

Изготовление свай

После окончания разметки приступают к бурению скважин. Они имеют определенную глубину и диаметр, обеспечивающие расчетные параметры свай. В готовую скважину опускают гильзу (обсадную трубу, несъемную опалубку) — трубу из пластика или свернутой полосы рубероида. Гильза обеспечит необходимый режим застывания бетона и предотвратит преждевременный выход воды из раствора в грунт. Кроме того, гильза впоследствии будет выполнять функции гидрозащитной оболочки для сваи, предотвращать капиллярное пропитывание бетона почвенной влагой.

Следующим действием станет изготовление арматурного каркаса. Для него используют металлическую или стеклопластиковую арматуру, собранную в пространственную решетку. Ее размеры в сечении на 5 см меньше диаметра гильзы, а высота превышает глубину скважины для последующего объединения с армпоясом плиты. Готовый каркас опускают в скважину и фиксируют положение в неподвижном состоянии.

После того, как все скважины подготовлены, начинают заливку бетона. Для нее используют материал марки М400. Можно изготавливать его непосредственно на площадке, но, для ускорения работ и получения бетона максимально высокого качества, лучше заказать готовый материал с доставкой прямо на стройплощадку. Заливку производят с одновременным штыкованием для удаления пузырьков воздуха и уплотнения ствола сваи. После заполнения гильзы верхушку накрывают мешковиной и выдерживают необходимое время (2-3 недели) для набора конструкционной прочности. Вынужденную паузу обычно тратят на создание опалубки для плиты.

Заливка монолитной плиты

Заливка бетонной плиты производится с использованием разных методик соединения со сваями. Могут быть применены технологии:

  • полное объединение свай и плиты с общим армпоясом;
  • заливка плиты по оголовкам свай;
  • изготовление «висячей» плиты с воздушным зазором между поверхностью почвы и нижней стороной плиты.

Их этих вариантов наиболее удачным считается заливка плиты по оголовкам свай. Причинами этого являются:

  • отсутствие жесткой механической связи позволяет получить некоторую подвижность элементов фундамента, полезную в сейсмоопасных районах;
  • наличие шва между бетоном свай и плитой способствует гидроизоляционной отсечке капиллярной влаги.

Перед заливкой бетона необходимо произвести весь комплекс предварительных работ — насыпать песчаную подушку, уложить слой теплоизолятора, собрать опалубку, связать арматурный каркас.

Песчаная подушка толщиной 15-20 см тщательно трамбуется и выравнивается по горизонтали. Поверх нее укладывают слой геотекстиля, на который укладывают теплоизолятор (пеноплекс для фундамента). После этого переходят к сборке опалубки.

Форма для отливки собирается из щитов, высота которых на 10-15 см больше толщины плиты. Если планируется изготовление «висячей» плиты, конструкция опалубки усложняется, так как она должна выдержать вес бетона и арматуры. Для сборки используются обрезные доски толщиной 25-40 мм. Сборку производят с максимальной плотностью, без щелей и зазоров.

Арматурный пояс связывают из металлических рифленых стержней. Для соединения используется отожженная стальная проволока толщиной 1мм. Высота каркаса должна быть на 5 см меньше толщины плиты.

Заливку бетона следует производить одномоментно. Перерывы более 1 суток недопустимы, так как за это время бетон начнет схватываться и монолитной структуры отливки не получится. Полностью залитую и проштыкованную плиту накрывают полиэтиленом или мешковиной от солнца. Первые 10 дней бетон несколько раз в сутки поливают водой из шланга. Снимать опалубку можно через 2 недели, а продолжать строительные работы можно через 28 дней.

Стоимость закладки СПФ

Это не самое дешевое решение, но экономически и эксплуатационно оно более выгодно, чем некоторые другие традиционные технологии. Без детальных расчетов ни один специалист не возьмется называть даже приблизительную стоимость будущей конструкции. Для примерного определения стоимости учитывается марка бетона, размеры и материал свай, толщина плиты и другие исходные данные. Нужно учитывать затраты на транспортировку стройматериалов и работу специальной техники.

Дом на свайно-плитном фундаменте.

Без услуг специалистов при возведении СПФ даже в частной застройке обойтись практически невозможно, они понадобятся хотя бы на начальном (проектировочном) этапе.

Перекрытие по винтовым сваям для сруба

Экологический аспект играет далеко не малую роль при выборе материалов для постройки жилого дома или бани на сваях. Если фундамент дома выполняется из винтовых свай, верхняя часть здания очень часто возводится из деревянных материалов. Дерево относится к классическим, экологически чистым, строительным материалам, которые использовались веками для возведения бань, жилых домов и надворных построек. Как правильно устроить перекрытие в срубе на винтовых сваях? Попробуем разобраться с технологией устройства перекрытия в деревянном здании на свайно-винтовых опорах.

Технология возведения перекрытия для сруба на винтовых опорах

После ввинчивания в грунт необходимого количества свай (винтовые), предусмотренных проектом, следует обрезать опоры под один уровень, заполнить их бетонной смесью и укрепить оголовки на каждой винтовой опоре. Укрепление оголовков производится с помощью сварки.

Сруб на винтовых сваях

Затем можно приступать к укладке нижнего венца, для которого может быть использован деревянный брус или оцилиндрованное бревно. Запилы для закрепления деревянных деталей выполняются строго над оголовками опорных элементов сваи.

Существует еще один способ, когда винтовые сваи соединяются ростверковым поясом, выполненным из металла. По всему периметру ростверка наваривают металлические штыри, которые при монтаже должны совпасть с высверленными отверстиями в деревянных деталях нижней обвязки здания

В этом случае, очень важно не ослабить опорный венец большим количеством высверленных отверстий. Гидроизоляция между металлическими и деревянными деталями должна быть выполнена очень тщательно. Сами соединительные штыри требуется обработать от коррозии (густо покрываются битумом)

Сами соединительные штыри требуется обработать от коррозии (густо покрываются битумом).

После этого приступают к прокладке лаг из бруса, затем возводят деревянное перекрытие, одновременно являющееся полом.

Напольный «пирог» (перекрытие здания на винтовых сваях)

Учитывая, что здание на винтовых сваях имеет снизу незащищенное пространство, свободно продувается ветром, следует правильно устраивать перекрытие нижнего этажа. Для начала укладывается несущий каркас из дерева, который совмещают с настилкой чернового пола из деревянных досок. Посмотрите видео, как правильно сделать перекрытие на винтовых сваях.

Слой пленочной изоляции предохранит первый этаж от выветривания тепла. Затем укладывается основной теплоизолирующий слой, который покрывается рулонными пленочными материалами для изоляции от влаги и пара. Завершением слоеного «пирога» перекрытия, совмещенного с полом, являются доски чистового покрытия.

Для устройства изоляции перекрытия используются следующие материалы:

  • Листовой пенопласт – листы материала укладываются по черновому полу. Стоит отметить, что при недостаточной изоляции от влаги и низких температур, пенопласт легко разрушается, распадаясь на мелкие сегменты. В целом листовой пенопласт, как утеплитель, прекрасно справляется с задачей.
  • Минеральная вата – утеплитель предлагается к реализации в виде отдельных матов или в рулонах. Минвата бывает шлаковой, стеклянной или каменной – все виды прекрасно подходят для утепления перекрытия зданий на винтовых сваях. Материал следует защитить от воздействия влаги.
  • Пеноплекс, пенополистирол – материалы идеально выполняют защиту строительных конструкций от промерзания и повышенной влажности. Утепление перекрытий построек на винтовых сваях пенополистиролом или пеноплексом самый надежный способ из всех имеющихся на сегодняшний день.

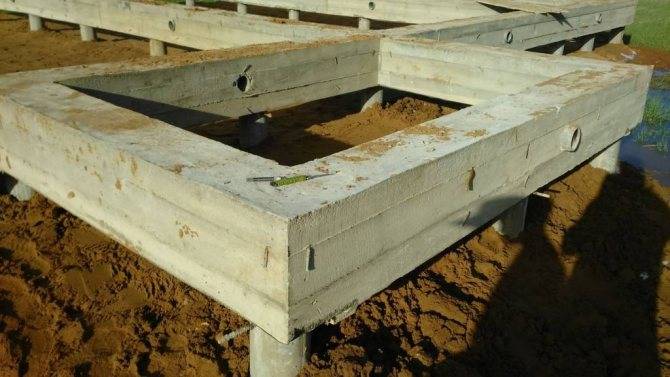

Свайный фундамент ростверкого типа — что это такое

Свайно-ростверковый фундамент – это система, состоящая из свай и объединяющей монолитной плиты. Сваи вбиваются в землю ниже уровня промерзания почвы, их надземная часть объединяется с помощью ростверка (оголовка или обвязки). Последний представляет собой деревянную, металлическую или армированную бетонную ленту, которая располагается на грунте или чуть выше поверхности земли.

На практике используют разные типы ростверка: сборный, монолитный железобетонный, сборно-монолитный. Первый является по своему строению конструкцией из нескольких свай, которые укреплены металлическим каркасом.

Железобетонный ростверк – это монолитная плита из бетона, которая заливается непосредственно на строительной площадке. Сборно-монолитный вид представляет собой нечто среднее между двумя первыми разновидностями ростверка. Его элементы изготавливают на заводе, а на стройплощадке их устанавливают на сваи и соединяют при помощи замков и шпоночных креплений.

Какие бывают виды фундамента

Опоры, которые выбирают для устройства основания, отличаются по своему качеству и способу установки в грунт. Это положено в основу классификации свайного фундамента с ростверком. Выделяют три типа:

  1. Винтовой.
  2. Буронабивной.
  3. Забивной.

Для винтового типа используют трубы из металла. Внутреннее пространство трубы заполняют раствором. Это придает большую устойчивость сваям во время эксплуатации здания. Работы по вкручиванию стального «винта» в грунт проводят вручную или с использованием техники.

Буронабивной тип подразумевает заливку бетонного раствора в заранее подготовленную скважину. Углубление делают с помощью бура и предварительно армируют. Буронабивной фундамент с ростверком ценится за высокую прочность и устойчивость.

Для возведения крупных объектов чаще используют забивной фундамент. Опоры погружают в грунт ударным или вдавливающим методом. Для забивания столбов используют специальные сваебойные гидравлические, паровоздушные машины или дизель-молоты. Альтернативой является заливка железобетонных опор в готовые скважины.

Фундаменты отличаются также уровнем расположения ростверка. Он может быть заглубленным, наземным и приподнятым. В последнем случае минимальная высота обвязки над землей равна 30-40 см. Заглубленный ростверк востребован при строительстве тяжелых кирпичных или газобетонных зданий.

Разнообразие типов свай

Для свайно-ростверкового фундамента используют разные виды опорных элементов. Они отличаются строением, материалом и способом установки. По качеству различают деревянные, металлические и железобетонные опоры.

Столбы из дерева применимы, если для самой конструкции используется древесина. На таких опорах устойчиво стоят дачные домики, бани, сараи, беседки. Деревянные сваи могут монтироваться поштучно или в связке по 3-4 столба.

Сваи из металла бывают винтовые, реже — забивные. Опора выглядит как металлический столб с заостренным или винтовым наконечником. Более крепкими и долговечными считаются сваи с литым наконечником. Приварной конус несколько уступает по техническим характеристикам. Стальная поверхность трубы покрыта антикоррозионным составом, который защищает металл от разрушения во влажном грунте.

Железобетонные свайные изделия производят из прочного бетона, армированного металлом. По несущей способности они превосходят металлические и, тем более, деревянные. На срок службы опор влияет качество используемого бетона. Железобетонные сваи могут удерживать вес до 60 тонн.

Расчет ростверка

Рассчитать параметры ленты такой конструкции, как свайный буронабивной фундамент, также несложно. Ширина ее должна быть равна сечению столбов

Также при выборе этого параметра обращают внимание на толщину стен. Ширина ростверка не должна быть меньше них более чем на 1/3

Ось ленты прокладывается таким образом, чтобы она совпадала с осью стены. Если сооружение легкое, высота ростверка должна быть равной его ширине или чуть больше. Такая лента подойдет для фундаментов каркасных и рубленых домов. Высота ростверка под тяжелые здания – кирпичные или бетонные – не должна быть менее 1,5 размера его ширины.

Практика и теория

По причине недостаточной практики обустройства свайно-плитного фундамента для высоких многоэтажных домов эта область еще не отображена в ГОСТ и СНиП. Условно строителями были разработаны такие правила:

  • Почву под плитой необходимо переуплотнить. Для чего во время копки котлована выполняется недобор нескольких метров земли, а во время установки свай предварительно делают отверстие на 10% уже сечения сваи. Когда свая и монолит становятся на место, земля уплотняется в принудительном порядке.
  • Самые высокие нагрузки на сваи наблюдаются по углам дома.
  • Пара свай большого размера всегда лучше множества коротких изделий. Чем дальше до границы основания, тем короче потребуются сваи.

С учетом уникальности многоэтажных домов 1-й группы ответственности и несовершенства имеющегося свода правил во время сооружения высоток советуют постоянно проводить мониторинг свайных конструкций, состояния почв, бетонного ограждения и ростверка.

Нужно помнить, что бывает первичная и вторичная осадка земли. Когда на основание будет давить вся масса здания в 200 м, деформация почвы иногда принимает критические показатели. Поэтому во время обустройства фундаментов нужно в обязательном порядке определять участки наибольшего вертикального давления. Это места контакта с основанием несущих стен. Если в многоквартирном здании находится стилобат, участки максимального давления необходимо определять особенно внимательно.

Достоинства и недостатки

Фундамент плита на сваях обладает следующими достоинствами:

  • обеспечиваются технические условия для строительства на проблемных или заболоченных участках;
  • исчезает или снижается воздействие нагрузок пучения;
  • уменьшается объем земляных работ, которые в некоторых случаях вовсе не производятся;
  • появляется возможность строительства на склонах или складках;
  • допускается строительство впритык к уже существующим зданиям или сооружениям;
  • уменьшается влияние гидрогеологических факторов.

Плитный фундамент на сваях обладает недостатками:

  • отсутствует возможность строительства подвального помещения;
  • большие объемы бетонных работ;
  • для строительства необходимы определенные погодные условия, что требует предварительного расчета длительности выполнения подготовки и учета времени застывания бетона;
  • увеличивается расход материалов;
  • высокие требования по гидроизоляции основания.

https://youtube.com/watch?v=8B2Vo-FZiUY

Несмотря на существование серьезных недостатков, фундаментная плита на сваях широко распространена в строительстве на проблемных грунтах, поскольку альтернативных вариантов в подобных условиях нет.

Несколько слов о КПСФ

Комбинированный плитно-свайный фундамент – это современная, модернизированная разработка, которая славится хорошим показателем эффективности и продуктивности. Проблемы, связанные с возведением многоэтажных зданий, роста нагрузок, которые приходятся непосредственно на фундамент дали активный, сильный толчок, который послужил скорому появлению данного типа основания (комбинированный ПСФ).

Фундамент со сваями

КПСФ является качественным основанием, которое состоит главным образом из совместно выполняющих свое прямое предназначение элементов (надежной плиты и тесно связанных с ней свай, которые незаменимы). Такая превосходная комбинация выполняет свою роль намного лучше, чем другие фундаменты.

Для того чтобы грамотно произвести расчет свайно-плитного фундамента, нужно учесть некоторые важные особенности. Следует учитывать:

Жесткость каждой имеющейся сваи.
Неравномерное расположение всех составляющих основания свай.
Важно верно рассчитать прилагаемые усилия абсолютно в каждой свае.

В мире техники есть одна из превосходных программ, которая замечательно владеет способностью производить данные расчеты, она имеет название GeoPlate. Уникальная автоматическая система выполняет ряд немаловажных процедур, связанных с определенными вычислительными действиями:

  1. Расчет осадки плиты непосредственного основания.
  2. Расчет осадки СПФ.
  3. Расчет крена плиты фундамента.
  4. Строгий учет непростой геометрии плиты и, кроме того, неравномерного расположения свай.

Таким образом, учитывая все мельчайшие детали, можно выполнить верный и грамотный расчет, но для этого каждой заинтересованной личности просто не обойтись без дополнительного, квалифицированного помощника, которым в данном конкретном случае является специально разработанная компьютерная программа, четко выполняющая свое предназначение. Именно по этой причине математические вычисления происходят быстро, и результат их строго достоверен.

Заливка свай с армированием

Закладка своими руками

После проектирования, составления сметы и закупки стройматериалов приступают непосредственно к строительным работам:

  1. Вначале убирают участок от крупного мусора, снимают плодородный слой почвы и размечают рабочее поле.
  2. Устраивают подушку под плиту фундамента. Песок (речной, карьерный) высыпают слоями по 20–30 см, увлажняя и утрамбовывая каждый раз поверхность.

    Уплотненную песчаную насыпь застилают геосинтетической тканью. Сверху укладывают слой среднефракционной щебенки.

  3. Монтируют опалубку для монолитной плиты фундамента по периметру будущей плиты. С внешней стороны опалубку подпирают брусьями, чтобы ее стенки не разошлись под напором раствора.
  4. Из армированных стальных прутков диаметром 12–14 мм монтируют силовой каркас в виде сетки с проектным размером ячейки. Чтобы исключить преждевременную коррозию металла, армокаркас должен быть заглублен в тело плиты минимум на 5 см с каждой стороны. Для того, чтобы обеспечить проектное расстояние, внутри опалубки выставляют перемычки.

    Правила, как выбрать подходящий металлопрокат и схемы сборки конструкции, регламентированы действующим СП 63.13330.2012. Частные застройщики выбирают способ ручного или полуавтоматического вязания армирующей сетки вместо фиксации деталей методом сварки, поскольку такой способ проще и гарантирует прочность готового изделия.

  5. На поверхности подушки из нерудных материалов выстилают слой гидроизолятора (полиэтиленовой пленки, рубероида), чтобы предотвратить просачивание почвенной влаги через дно конструкции.
  6. Варианты утепления плитного фундамента: по периметру конструкции внутри опалубки или вместо нее (съемная опалубка); в теле фундамента между слоем гидроизоляции и бетонной стяжкой; сверху плиты в качестве утепления чернового пола.

    Среди всех существующих утеплителей набольшим спросом у практикующих строителей пользуется пеноплекс (экструдированный пенополистирол) – материал, обладающий достаточными теплоизоляционными и прочностными характеристиками наряду с доступной ценой. Оптимальная толщина листов пеноплекса для утепления фундамента – до 10 см (зависит от геологии, климата и проектных нагрузок).

  7. Водопровод, канализацию и линии электроснабжения можно заложить в процессе строительства плитного фундамента в специальных гильзах и устроив в плите специальный приямок. Трубы кладут в заранее подготовленные и утрамбованные в нерудной подушке траншеи. В фундаментах типа УШП система водяного отопления для пола смонтирована непосредственно в бетонной стяжке.
  8. На участках с переувлажненным грунтом устраивают дренаж для отвода избыточных вод. Доступная методика для частного строительства заключается в укладке перфорированных пластиков труб на дне расчищенной площадки для фундамента.

Технология строительства фундамента из плит рассмотрена в этой статье, как обустроить дренаж плитного основания — в этой, специфика прокладки коммуникаций — в этой.

Как вязать арматуру для фундамента из монолитной плиты, можно узнать здесь, как выбрать арматуру — тут, особенности армирования рассмотрены здесь. Об устройстве опалубки читайте тут, подушки — здесь.

Об утеплении монолитной плиты читайте в этой статье, с использованием Пеноплекса — в этой, какой геотекстиль использовать — в этой, о гидроизоляции — тут. О самостоятельном возведении плитного фундамента под гараж можно узнать из этой публикации, для бани — в этой, для дома из газобетона — в этой.
