Какова цена возведения свайно-винтового фундамента 6х8, как просчитать количество?

Свайный фундамент. Расчет количества свай | Город свай

Для расчёта необходимого количества свай для свайного фундамента можно воспользоваться онлайн-калькуляторами, которые предлагает вездесущий интернет.

Но, как ученик в школе, привыкший пользоваться арифметическим калькулятором. Зачастую даже не знает таблицы умножения, так и строитель, использующий онлайн-калькулятор для расчёта количества свай, не будет знать откуда берутся результаты расчёта.

Основная функция любого фундамента – это принятие на себя всех нагрузок от конструкций здания – стен, перегородок, перекрытий потолка, крыши и пола. По сути, фундамент «удерживает» вес всего здания вместе с дополнительными нагрузками, например, весом снега, который накопился на крыше или весом камина, расположенном на втором этаже здания.

Алгоритмы для расчета свайного фундамента

Итак, вначале рассчитаем нагрузку здания на ленточный фундамент, а потом по аналогии перейдём к расчёту свайного фундамента из винтовых свай.

Для примера берём кирпичный дом размером 6 на 6 метров, с внутренней опорной перегородкой, толщина стен – двойной кирпич — 0,4 м.

Длина стен дома будет равна 6*4 = 24 м, длина внутренней перегородки 6 м. Итого — 30 м.

Вес кирпичного дома с дополнительными нагрузками условно возьмём в 120 т (можно и вычислить вес здания, посчитав объём кирпича, раствора, штукатурки, вес потолочного перекрытия и крыши). Толщину фундамента примем такую же как и толщина стен — 0,4 м.

Тогда площадь основания фундамента будет равна: 30*0,4 = 1,2 м2.

Итак, на площадь 1,2 м2 давит здание весом 120 т или 120000 кг. Или 10,0 кг на 1 см2. Толщина фундамента, как правило, больше толщины стен (это видно по характерному выступу цоколя).

Если увеличим толщину фундамента по 10 см на внешнюю и внутреннюю сторону стены, то его площадь будет равна 30*0,6 =1,8 м2. В этом случае давление здания на фундамент составит 120 000/18 000 = 6,7 кг/см2.

Это давление превышает величину сопротивления грунта, для глины он равен 6,0 кг/см2. Поэтому необходимо ещё увеличивать толщину фундамента.

Сколько нужно винтовых свай на здание размером 6х6 м

Принимаем величину 6,0 кг/см2 давления, как нормативную, при расчёте количества фундаментных винтовых свай на здание весом М =120000 кг. При этом добавим в расчеты: сопротивление грунта Кг – 6,0 кг/см2; коэффициент условий эксплуатации Ку – 1,0 и коэффициент надёжности Кн – 1,2 (что означает увеличение расчётов на 20% для повышения степени надёжности конструкции фундамента).

Диаметр сваи 0,3 м, Тогда площадь основания сваи составит:

S=πr2=3,14 * 0,15*0,15 = 0,07м2.

Площадь основания фундамента рассчитаем с учётом коэффициентов по формуле:S=Кн*М/ Ку*Кг = 1,2*120 000/ 1*6 = 24 000 см2 = 2,4 м2

Количество свай, если не считать сопротивление их стенок о грунт: 2,4/0,07 = 30,4 = 31 свая. Если увеличим диаметр сваи до 0,5 м, то тогда необходимо будет 2,4/0,197 = 17,9 = 12,18 = 13 свай.

Сколько нужно винтовых свай на баню 6х3?

Бани, как правило, возводят из деревянных срубов, поэтому их вес намного меньше, чем из кирпича. Оставим все коэффициенты такими, как в прошлом расчёте кроме веса бани, примерно определим его в 48 тонн или 48000 кг.

Диаметр сваи – 0,3 м.

Площадь основания фундамента бани:

S=Кн*М/ Ку*Кг = 1.2*48000/1*6 = 9600 см2 =0,96 м2

Площадь сечения сваи: S=πr2=3,14 * 0,15*0,15 =0,07

Количество свай: 0,96/0,07 = 13,7 =14 свай.

Есть иной алгоритм расчёта фундаментных свай, основанный на удельном сопротивления грунта. Проверим, совпадает ли количество необходимых винтовых свай на эту же баню.

На одну сваю придётся давление: 0,07*6 = 4200 кг.

Тогда количество свай на баню будет нужно 48000/4200 = 14 свай

Как видим, результаты как первого и так второго алгоритма одни и те же.

Сколько винтовых свай нужно на дом 6х9

Используем наиболее простой второй алгоритм расчёта при весе здания из кирпича размером 6х9, примерно 160000 кг, и диаметре свай 0,5 м.

Площадь сечения сваи: S=πr2= 3,14*0,25*0,25 =0,197 м2

На одну сваю приходится давления 0,197* 6 =11 820 кг.

Необходимо свай: 160 000/11 820 =13,5 =14 свай.

Расчёт количества свай для каркасного дома, как и любого другого, согласно, приведённых алгоритмов будет аналогично зависеть от веса дома, удельного сопротивления грунта на строительной площадке и диаметра винтовой сваи.

Расчет количества винтовых свай КСАмет

Свайные оголовки КСАмет выпускаются диаметром 20, 25 и 30 см. Поэтому расчёт количества свай будет зависеть, как и в прошлых примерах от веса дома, удельного сопротивления грунта и диаметра используемых свай. Единственное отличие при расчёте в том, что в технических характеристиках этих свай указаны максимальные допустимые нагрузки на сваю. Поэтому расчёт ведётся в соответствии с техническими характеристиками свай КСАмет.

Винтовой фундамент на 6

Маленькие жилые объекты, площадью 36 кв. м, все больше набирают популярность среди владельцев загородных домов. И это неслучайно, ведь столь компактные размеры идеально подходят для проживания малочисленных семей. Часто такие строения используют в качестве придомовых построек, бань и мастерских.

Но фундаментная основа маленькой площади несет за собой и некоторые неудобства, поэтому подобрать правильную технологию для устройства фундамента – это основная задача застройщика. Ленточный и плиточный фундамент не оправдывают затрат для малогабаритных зданий. И здесь на помощь приходят винтовые сваи под дом 6х6, которые идеальны в соотношении цены и качества.

Компания «СВ-Мосфундамент» осуществляет монтажные работы по установке свайно винтового фундамента 6х6 любой категории сложности, при этом цена услуги находится в доступном для потребителя эквиваленте.

Позвоните нам: 8 (495) 720-45-40 или Закажите звонок

Сколько нужно винтовых свай на дом 6х6

Перед началом строительства фундамента 6х6, нужно определиться с необходимым количеством опор. Сделать это можно после расчета несущей нагрузки строения, проведения геологического исследования грунта и выбора параметров винтовых конструкций. Ведь сваи имеют разный диаметр и предназначены для разных сфер применения. Например, СВС 57 используются для строительства заборов и ограждений, а сваи диаметром 108 – для жилых объектов из бревен и бруса. Зная параметры опоры и их вертикальную нагрузку, можно приступать к расчету свайно винтового фундамента 6х6.

• Берем план сооружения.
• Отмечаем точками углы здания.
• Также ставим метки в местах внутренних перегородок.
• Помним, что расстояние между опорами в жилых объектах не должно превышать 2,5 м.
• С учетом несущей способности сваи распределяем нагрузку строения с запасом, равным коэффициенту, соответствующему нормам СНиП.

Если в доме на винтовых сваях 6х6 планируется размещение тяжелого отопительного оборудования, то на этом месте усиливаем конструкцию дополнительными опорами.

Позвоните нам: 8 (495) 720-45-40 или Закажите звонок

Сколько стоит свайный фундамент 6 на 6

Окончательная стоимость винтового фундамента 6х6 будет известна только после составления специалистом сметы. Ведь на ценообразование влияет множество факторов.

• Размеры и количество опор.
• Рельефные характеристики территории.
• Уровень сложности выполнения работ.
• Стоимость дополнительных расходных материалов (швеллер, двутавровая балка и т. д.).
• Наличие дополнительных работ (теплоизоляция и гидроизоляция).

Фундамент 6 6 монтируется всего за несколько дней и не требует привлечения тяжелой техники. Начинать строительство здания можно сразу после монтажа фундаментной основы. Компания «СВ-Мосфундамент» выполняет весь спектр услуг по установке свайного фундамента 6х6, начиная с составления проекта и заканчивая сдачей объекта заказчику. Все работы ведутся на основании договора, в котором четко прописаны сроки исполнения заказа, сумма выполнения работ и гарантийные обязательства, которые позволят заказчику предъявить претензии, в случае не соблюдения условий договора.

Примеры цен на фундамент под ключ Фундамент 3х6

Количество свай: 6 шт.

Диаметр свай: 108 мм

Длина свай: 2500 мм

Без учета доставки

Фундамент 6х6

Количество свай: 9 шт.

Диаметр свай: 108 мм

Длина свай: 2500 мм

Без учета доставки

Фундамент 6х9

Количество свай: 12 шт.

Диаметр свай: 108 мм

Длина свай: 2500 мм

Без учета доставки

Фундамент 9х9

Количество свай: 16 шт.

Диаметр свай: 108 мм

Длина свай: 2500 мм

Без учета доставки

Фундамент 10х12

Количество свай: 25 шт.

Диаметр свай: 108 мм

Длина свай: 2500 мм

Без учета доставки

Все цены на фундамент указаны под ключ, т.е. в стоимость входят винтовые сваи, оголовки и монтаж. Стоимость фундамента может изменяться как в меньшую, так и в большую сторону. На это влияют следующие факторы: тип строения, кол-во этажей, материал строения, грунт, высота пола над землей. Для расчета стоимости фундамента, свяжитесь с нашим менеджером по телефону: 8 (495) 720-45-40

Что мы предлагаем клиентам

Компания «СВ-Мосфундамент» выполняет весь спектр услуг по установке, реконструкции и демонтажу свайных конструкций. Являясь производителем винтовых свай, компания придерживается гибкой ценовой политики, предлагая заказчикам многочисленные скидки и акции.

Воспользовавшись специальным предложением, застройщик может сэкономить до 20% бюджета от запланированных на строительство фундамента денежных вложений. Качество работ контролируется на каждом этапе производства, что подтверждено гарантийным сроком, предоставляемым нашим предприятием на все виды работ.

Как рассчитать количество свай

При определении количества свай учитывается общий вес всего построенного дома из клееного бруса или другого материала, разделенный на несущую способность отдельной сваи. У различного вида свай несущая способность отличается. Для удобства читателей рассмотрим подробно правильный расчет свайно-винтового фундамента с ленточным и без.

Несущая способность одной сваи примерно 3,5. Определяем общий вес дома с учетом ветровой снежной нагрузки, и умножаем на коэффициент запаса 1,3. Эту цифру делим на 3,5.

Расчет фундамента дома из дерева 7х9 м с мансардой

Дом 7х9 из каркаса примерно весит 40 тонн, из бруса или оцилиндрованного бревна 70 тонн.

Значит для каркасного строительства можно использовать 12 свай, для бруса или оцилиндрованного бревна 20. В реальной жизни в основном ввинчивают 15-24 сваи.

Расчет фундамента с винтовыми сваями для брусового дома

Стоит свая винтовая с диаметром 108 мм и толщиной стенок 4 мм, с длиной 3 м и лопасти по 30 см от 1750 рублей.

Для двухэтажного строительства дома из профилированного бруса с коробкой 6х9 необходимо минимум 12 свай. Получается минимальная стоимость материал будет 21 000 руб. Монтаж винтовых свай обойдется в среднем от 350 руб./м — от 12 600 руб.

Расходы на монтаж (дополнительные):

Оголовка перед основной обвязкой брусом-200, на 12 свай 2400 руб. Применение сварных наконечников для винтовых свай — 500 х12 = 6 000 руб.

Применение усиленной лопасти для винтового фундамента 450 за винт — 12 х 450 = 5 400.

Общие расчеты затрат: Монтаж 25 750 + применение техники 2000 руб/час + доставка ( От 10 руб.км). И это без учета сверхурочных работ, которые придется оплатить по повышенному тарифу.

Плюсы винтового фундамента:

1. Монтаж при использовании техники быстрый.
2. Можно использовать на песочном и плавучем грунте.
3. Нет вибрации при монтаже винтовой сваи.
4. Если со временем дом захочется разобрать, то винтовые сваи можно использовать повторно.

Но судя по отзывам пользователей имеются минусы:

1. Нельзя использовать на горных известковых почвах.
2. Подверженные коррозии.
3. Несущая способность небольшая (не подходят для тяжелых конструкций, для домов из бруса или бревна самое-то, и выбрать его будет правильно и выгодно).

https://www.youtube.com/watch?v=nBUrY5t7pzg

Рассчитываем ростверку

Ростверк рассчитывается в зависимости от конструкции (сборная или монолитная). В общую стоимость входит: монтаж, материал и доставка. В целях экономии можно сделать опалубку самостоятельно.

Для примера рассмотрим расчет дома 6х8 на свайно — ленточном фундаменте

• Средний вес строения 63 т, нагрузка ровняется 81, 9. По СНиП коэффициент надежности равен — 1,4
• Несущая способность — 6
• Высота ленточной ростверки 80 см
• Средний вес на глинистой почве 20 кН/м3.
• Количество свай рассчитывается: 81900 разделить (6000 разделить 1,4- 1х0,8х20) = 19,18 округляем в большую сторону -20 свай.
• Забивка железной сваи 30х30 от 750 руб./м.п. 20х730=43 800 руб.
• Техника от 2 000 за час. + доставка (предположим 10 км) — 500 руб.
• Теперь рассчитаем, сколько стоит монтаж с ростверкой: монтаж ленточного фундамента с опалубкой от 6 000 рублей, без опалубки 45 00. Дом 6 х 8-28 м. Получается стоимость ленточной обвязки с опалубкой 168 000 руб.
• Мы уже рассчитывали, сколько стоит монтаж свай, плюсуем все эти цифры = 212 300 руб.

Можно рассчитать стоимость ростверки, которую заливают самостоятельно:

• Средняя ширина ленточного фундамента 40 см, высота 80 см, длина, как уже считали, 28 м. Для заливки используется бетон из цемента М400 и песка с щебнем. Кроме этого, необходимы доски для опалубки и арматура.
• Цемент М400 — 40 кг от 180 руб. Понадобиться около 43 тыс. руб.
• Песок — 12 500 руб.
• Щебенка средней фракции — 15 500 руб.
• Доски для монтажа опалубки — 10 000 руб.
• Арматура — 6 000 руб.

Цена на весь материал без его доставки 87 000 рублей. Значит, если делать ленту своими руками, то монтаж обойдется дешевле на эту сумму.

Мы рассчитали затраты на материал свайного и винтового фундамента. Какой из них лучше подходит под определенный дом, определяют в зависимости от геодезии и веса конструкции.

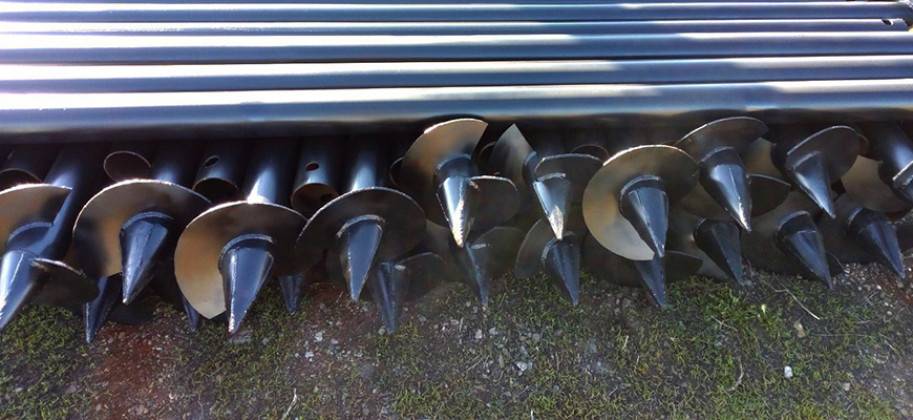

Разновидности опор

Производители свай предлагают несколько видов изделий. Они различаются по нескольким критериям:

• размерам;
• наконечникам;
• по ширине и количеству лопастей;
• типу стали (материалу изготовления);
• защитному покрытию.

Все эти характеристики оказывают влияние на эксплуатационные качества готовой конструкции.

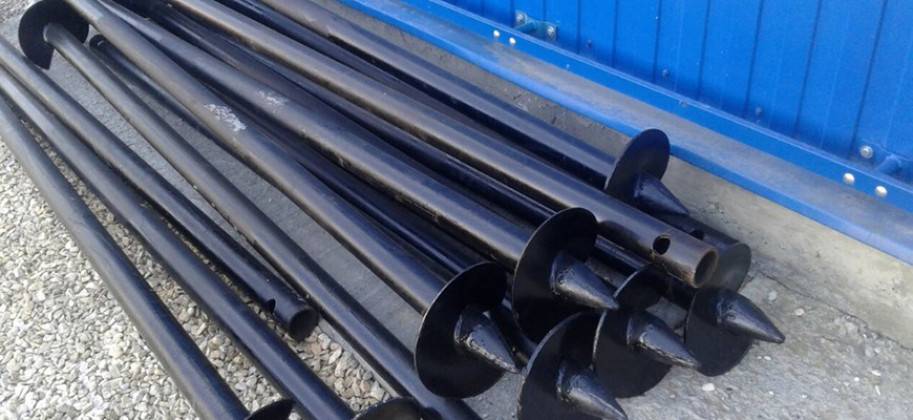

По диаметру и длине

Длина опоры в каждом случае рассчитывается индивидуально

При этом важно учитывать несколько показателей:

• глубину, на которой залегает плотный грунт;
• глубину промерзания почвы в регионе;
• высоту цокольного этажа.

Диаметр и длина винтовых свай  рассчитывается индивидуально.

В большинстве случаев длина опоры варьируется в пределах 2500-3500 см.

Диаметр опор — от 57 мм до 130 мм. От этого показателя зависит прочность готовой конструкции и несущая способность фундамента. Производители предлагают несколько вариантов изделий:

1. Маленький диаметр опоры 57 мм. Для такой сваи нагрузка составляет 800 кг. Сфера использования такого фундамента относительно узкая: установка ограждений из сетки-рабицы или штакетника.
2. Труба диаметром 76 мм. Она подходит для строительства заборов из частого штакетника или профнастила. Максимальная нагрузка достигает 3000 кг.
3. Диаметр 89 мм. Использовать опоры можно для возведения беседок, легких гаражей, хозпостроек, веранды. Несущая способность достигает 4-5 т.
4. Диаметр 108 мм. Такие трубы рекомендуют при строительстве небольших бревенчатых срубов и каркасных домов. Опора выдерживает до 5-9 т.
5. Диаметр 133 мм. Сваи с максимальной нагрузкой 12-14 т используются в малоэтажном строительстве, когда в качестве строительных материалов используется кирпич или газосиликатные блоки.

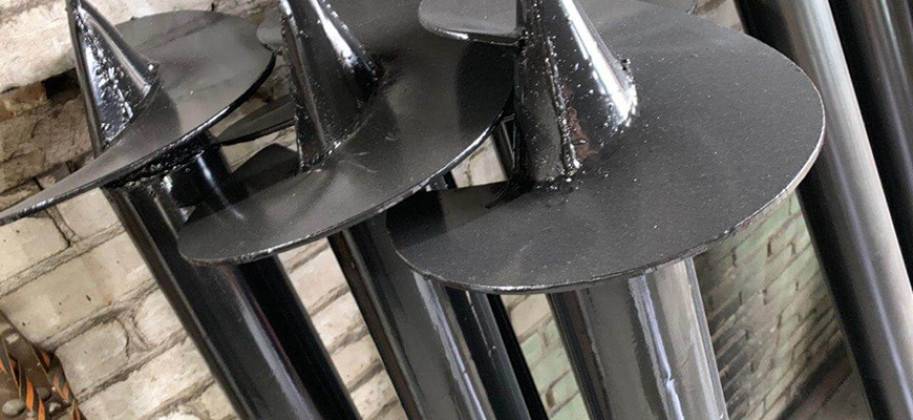

По типу наконечников

Винтовые сваи бывают 2 видов:

1. Литые. Такие элементы изготавливаются путем литья, в результате наконечник с лопастью представляет собой единую деталь. Они характеризуются повышенной прочностью, однако их цены выше. Применять их рекомендуют на твердых каменистых почвах.
2. Сварные. Эти наконечники изготавливаются путем приваривания лопасти к наконечнику. Низкая цена объясняется относительно низкой прочностью. Если такую опору попытаться поднять из земли, есть высокий риск срыва лопасти.

Винтовые сваи бывают литые и сварные.

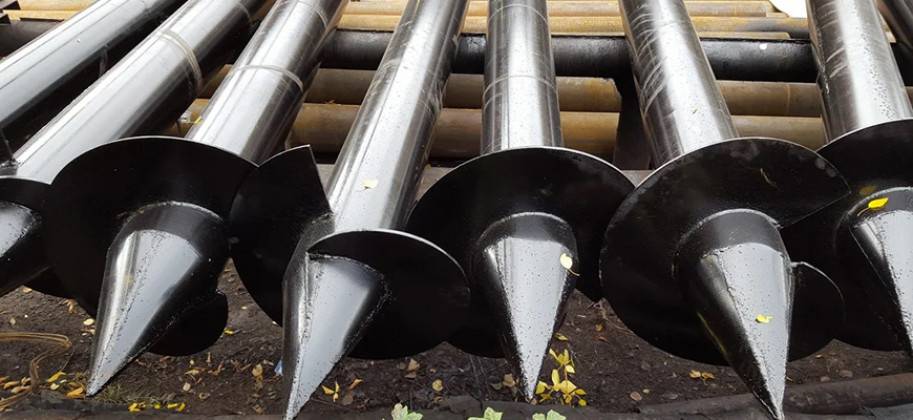

По количеству лопастей

Опоры бывают:

1. Однолопастными. Их рекомендуют к использованию на грунте с высокой несущей способностью. Однолопастные сваи со сварным наконечником быстро достигают критической нагрузки, что вызывает срыв лопасти.
2. Многолопастными. Наличие 2 лопастей обеспечивает повышенную стойкость к горизонтальным, вдавливающим и выдергивающим нагрузкам.

По материалу изготовления

В зависимости от применяемой стали выделяют несколько видов опор:

• сталь СТ3 — из нее производят сваи, подходящие для грунта со слабой химической агрессивностью;
• Ст20 — такой сплав рекомендуют для работ на почвах средней химической агрессивности;
• опоры из стали 30ХМА и 09Г2С подходят для высокой химической агрессивности среды.

Сваи различаются по материалу изготовления.

По типу защитного покрытия

Стальные опоры после установки будут взаимодействовать с влагой, поэтому им необходима надежная наружная защита от коррозии. Лучше всего выбирать изделия, которые уже обработаны защитным составом на заводе. Существует несколько типов покрытий. Максимальную защиту обеспечивают эпоксидные и полиуретановые составы, а также цинкование холодным способом.

Стандартные полимерные покрытия и цинкование горячим способом не могут обеспечить высокую защиту от появления ржавчины.

По области применения

Сваи различаются шириной и расположением лопастей, строением наконечника. Эти особенности влияют на эксплуатационные характеристики. По области применения винтовые опоры делят на 4 категории:

1. Изделия с 1 широкой лопастью, которая расположена на коротком наконечнике. Они подходят для работы на любых грунтах. Для строительства частных домов из блоков следует брать опоры большого диаметра и соблюдать малый шаг при установке.
2. Сваи с 2 лопастями, расположенными на разной высоте. Для установки такого фундамента требуется специализированная техника. Опоры подходят для строительства 2-этажных дачных домов и характеризуются повышенной устойчивостью к усадке и выдергиванию.
3. Изделия многовитковые с длинным наконечником и узкими лопастями разработаны для установки в каменистый грунт.
4. Сваи без острого наконечника имеют ограниченные функции и предназначены для строительства в условиях вечной мерзлоты.

Пример расчета фундамента на винтовых сваях

В большинстве случаев расчет свайного основания (в том числе и винтового типа) ведется на специальных программных продукта – так называемых «калькуляторах фундамента». Но всю последовательность вычислений, проводимых таким «калькулятором» можно произвести и вручную.

И далее по тексту мы изложим именно «ручную» методику расчетов. Причем все вычисления будут изложены именно в том прядке, который был описан при изложении типовой методики расчетов свайного основания. Итак..

Определение характеристик почвы

Как говорилось выше, все характеристики почвы определяют в ходе инженерно-геологических изысканий. Однако для сооружения небольших фундаментов под относительно легкие строения можно воспользоваться и усредненными, табличными данными, увязав несущую способность грунта с типом почвы.

Правда, в этом случае вам придется отрыть шурф, обнажающий слой грунта на глубине погружения сваи. Причем в качестве шурфа можно использовать котлован для септика.

Сбор нагрузок

Сбор нагрузок предполагает  расчет по массе стройматериалов, эксплуатационной, снеговой и ветровой нагрузкам.

Масса строения 6х4 метра определяется по объему и удельному весу стройматериалов. В среднем на такой дом расходуют около 12 кубов бруса на несущие стены и еще 3-4 куба на обустройство кровли, цокольного и чердачного перекрытия. При удельной массе дерева в 550-600 кг/м3 такой объем пиломатериалов «потянет» на 9-10 тонн.

Ветровая нагрузка определяется по площади пола умноженной на коэффициент (40+15Н), где Н – это высота фасада дома. При высоте фасада в 3,5 метра, ветровая нагрузка равна 2,2 тонны (6х4 х (40+15х3,5)).

Снеговая нагрузка вычисляется по площади кровли, умноженной на коэффициент среднего веса снежного покрова (180 кг/м2 для жилищ, расположенных в средних широтах).  И при высоте фронтона в 2 метра площадь двускатной кровли нашего дома равна 34 м2. В итоге, снеговая нагрузка равняется 6,1 тонны (34х180).

Таким образом, сбор нагрузок предполагает, что на грунт и основание будут давить не менее 26,7 тонн общего веса строения.

Расчет параметров свай

Перед тем, как рассчитать количество винтовых свай для фундамента и определить шаг расположения опор, следует вычислить несущую способность одной сваи. Для этого нужно умножить на площадь пяты (винтовой лопасти) опоры несущую способность грунта.

Площадь пяты выбирается по специальной таблице, в которой указан диаметр всех нормированных (производимых по ГОСТ) винтовых свай. Наименьший диаметр такой сваи равен 300 миллиметрам. Следовательно, площадь пяты опоры равняется 706 см2.

А при несущей способности грунта в 3-4 кг/см2 несущая способность сваи будет равна 2,1-2,8 тонны.

Таким образом, для удержания нагрузки в 26,7 тонны достаточно 10-12 свай. Габариты опор берутся по общим рекомендациям. Например, для деревянных конструкций в большинстве случаев советуют опору СВ108 с диаметром стержня в 108 миллиметров.

Свайное поле считают исходя из жесткости балок ростверка. И если под нашим домом заложат металлический или деревянный ростверк то максимальный шаг (расстояние между двумя соседними опорами) будет равен 2-2,5 метрам. Причем формируя свайное поле нужно заложить опоры еще и под межкомнатную перегородку.

https://youtube.com/watch?v=6kJPnSH1oAs

Особенности расчета количества свай

Схема свайного фундамента из сборных винтовых свай.

Учитывая тот факт, что винтовые сваи располагаются на расстоянии 2-3 м друг от друга, существует вероятность того, что дом может со временем неравномерно осесть. Для того чтобы избежать подобных проблем, при проектировании свайного фундамента нужно учитывать возможные дополнительные нагрузки на фундамент со стороны здания.

Если в местности строительства преобладают сильные ветры одного направления, то к нагрузке нужно прибавлять минимум 20%. Как показывает практика, в большинстве случаев прибавляется не 20%, а 30-35%, чтобы перекрыть все возможные неточности при расчете нагрузок на фундамент. Многие нагрузки не проявляют себя после окончания строительства, потому лучше перестраховаться.

При расчете нагрузок от здания на свайно-винтовой фундамент необходимо учитывать и внутренние несущие стены. Оптимальным вариантом будет более частое размещение опор на таких участках. Если же стена не несущая, то сваи можно расположить на большем расстоянии друг от друга.

При наличии на участке строительства слабых подстилающих грунтов лучше всего использовать деревянные перекрытия, которые имеют меньший вес. Стены и крыша дома в таких условиях тоже должны быть максимально легкими.

Пример расчета свайного фундамента

Для расчета количества свай нужно учесть их диаметр, несущую способность и длину.

В качестве примера расчета, сколько же нужно свай для возведения качественного основания, приведем расчет их количества для деревянного дома из бруса, возводимого в Новосибирской области.

По проектной документации стены возводимого здания должны быть сложены из бруса сечением 150х150 мм. Периметр дома составляет 20 м (сруб 4х6 м), высота стен – 3,5 м. Предполагается наличие 4-х стен, двух внутренних перегородок по 4 м из того же бруса, пола и потолка с крышей, а также мебели и печи. Удельный вес деревянного бруса составляет 600 кг/м3. Для возведения стен нужно 0,15х3,5х(6+4+4+4)=9,45 м3 древесины. Учитывая внутреннюю нагрузку, равную 100 кг на 1 м2 дома, получаем общий вес, равный 9,45х600+24х100=8070 кг.

Снеговое давление на проектируемый дом составляет 24х180=4320 кг, где 180 кг/м2 – это норма нагрузки для Новосибирска и Новосибирской области.

Ветровая нагрузка подсчитывается перемножением площади дома на сумму (40+15h), где h – это высота стен. В нашем случае влияние ветра равно 24х(40+15х3,5)=2220 кг.

Надо принимать во внимание также динамическую нагрузку здания, которая составляет 350 кг/м2 площади сооружения. Для проектируемого здания динамическая нагрузка составляет 24х350=8400 кг

Общее давление здания на грунт составляет 8070+4320+2220+8400=23010 кг.

Оптимальным количеством опор для дома 4х6 м из бруса сечением 150х150 мм является 12 свай, четыре из которых ставятся по углам здания, по две – под длинные стены здания, по одной – под короткие стены и две сваи – для поддержки внутренних перегородок. Соответственно, зная количество свай и нагрузку на фундамент, получаем минимальную несущую способность каждой сваи, равную 23010/12=1917,5 кг.

Методика расчета

Расчет количества винтовых свай выполняют с учетом габаритов и веса дома, который будет установлен на фундамент. Как правило, расстояние между сваями может составлять:

• до 2 м, если будет возводиться строение из газобетонных и пенобетонных блоков или плит;
• до 3 м, если запланировано строительство деревянного дома из бруса, бревна и т.д.;
• до 2,5 м – также выбирают для деревянных конструкций. Еще с такими сваями работают в регионах, где наблюдается большая ветровая нагрузка;
• до 3,5 м – под строительство легковесных заборов и оград.

Строительство дома из бруса

Чтобы правильно определить количество опор для свайно-винтового фундамента, следует провести следующие операции:

• составить проект будущей основы или первого уровня постройки;
• расположить винтовые опоры на каждом углу будущего здания;
• установить сваи там, где будут пересекаться несущие перегородки дома;
• между расположенными сваями теперь необходимо установить дополнительные сваи по периметру несущих стен с тем условием, чтобы расстояние от одного до другого элемента не превышало того, что было зафиксировано ранее (учитывая вес и вид постройки);
• оставшееся пространство для фундамента заполняется сваями так, чтобы между соседними опорами расстояние не превышало указанного в расчетах (2 – 3 м);
• там, где будет установлена печь или каминный очаг, предусмотрите не менее пары винтовых опор, опять-таки, учитывая размер отопительной конструкции, иначе не избежать критической нагрузки на фундамент;
• на тот случай, если будет обустроена терраса или любая другая пристройка, места фиксации опорных элементов обозначаются по ранее оговоренному принципу, учитывая оптимальное расстояние шага;
• теперь, когда расстояние между сваями определено, остается подсчитать все винтовые опоры, нанесенные на план-схему.
