Виды свесов двухскатной крыши и их обустройство

Оптимальный размер

В строительстве определение любых параметров – это компромисс между функциональностью и стоимостью. Это поиск необходимого и достаточного. Есть определенный лучший размер свеса. Его уменьшение влечет увлажнения стены.

Превышение оптимума увеличивает затраты на кровлю по материалам. Увеличение площади означает рост ветровой и снеговой нагрузок. Есть еще и такое явление, как обледенение.Рассчитываться следует на сумму этих факторов. Потребуется увеличение запаса прочности кровли, а значит дополнительные денежные вливания.

Архитектурный стиль может стать главным критерием выбора длины свесов. На снимке альпийские шале. По традиции, вынос кровли от 1.5 до 3 метров.

Фронтальные и боковые карнизы: преимущества и недостатки ↑

По месту расположения свесы делят на фронтальные и боковые. Устройство карниза крыши для каждого вида имеет определенные отличия.

Свес можно выполнить совместно со стропилами. Чтобы внешние стропила имели основу, необходимо вынести за стены несущие элементы, скажем, опорный коньковый брус и горизонтальные перекладины. Желательно, чтобы сечения горизонтальных брусков и стропил совпадали. Затем с торцов закрепляют карнизную доску.

Полученная конструкция будет достаточно надежной, чтобы обеспечить значительный вынос свеса (а он может в этом случае достигать 1 м) даже для кровель с тяжелым покрытием типа натурального шифера или керамической черепицы.

Еще один вариант устройства свеса на выпуске обрешетки. При этом стропила не выводятся за фронтонные стены. Этот вариант устройства больше подходит для покрытий из металлочерепицы, ондулина, битумной черепицы или других легких кровельных материалов. Фронтальный свес не должен быть слишком большим, чтобы избежать возможных прогибов. Обычно ширина карниза в этом варианте не более полуметра.

Боковой. Свес оформляют за счет стропил, выступающих за стены дома. Его глубина составляет порядка 0,5–0,7 м и рассчитывается индивидуально для каждого конкретного здания в зависимости от таких параметров дома, как его высота и ширина отмостки, а также климатических особенностей местности.

Важно
Ширина карнизного свеса крыши может быть и больше, но никак не меньше. Устройство свеса кровли, меньшего по размеру, стандартное, принесет хозяевам массу неудобств

Если не обеспечить ветрозащиту стены на должном уровне, то она намокнет от косых дождевых струй.

Эффективность функционирования кровли во многом обусловлена качеством обустройства карниза.

Подшивочный материал и монтаж

При обшивке карнизных свесов, люди используют разные материалы исходя из соображений моды, качества и цены материала. Классифицируем каждый из них:

Древесина. Она наиболее часто используется в обшивке свесов, но материал выбирают только из хвойных деревьев: елки, сосны и лиственницы
Но здесь нужно обратить внимание на следующее: влажность древесины и толщина обшивки. Сухое дерево обычно трескается, а очень влажное –  может деформировать всю структуру свеса
Поэтому при обшивке вагонкой, необходимо хранить ее на улице в течение 30 дней, только тогда можно будет приступать к монтажным работам, убедившись что материал готов к использованию.  Толщина доски в 17-22 миллиметра считается нормой. Перед началом монтажной работы, необходимо нанести на обшивку влагозащитное средство или лак, для создания дополнительной защиты. Вагонку нужно оборудовать вентиляцией. Все отверстия должны быть защищены сетками или решетками от попадания птиц.

Оцинкованная сталь. Один из используемых вариантов обшивки кровли. Толщина листа не должна превышать 06-08 мм. Но зачастую это очень тяжелый процесс, и требует определенных средств. Хотя по красоте он не будет уступать софитам.

Алюминий. Алюминий используется в качестве обшивки только при наличии защитного слоя. Ширина должна быть от 10 до 30 см, а длина может достигать 6 метров.

Виниловые панели, софиты. Самым современным и практичным способом оформления свесов является обшивка из ПВХ. По сравнению с вышеперечисленными материалами, у виниловых софитов очень много преимуществ

Во-первых, к самому важному преимуществу можно отнести низкую стоимость. Во-вторых, у них хорошая прочность

Не создают нагрузку на стропильную систему. В-третьих, софиты не горят, влагоустойчивы и долговечны в эксплуатации. Все эти преимущества говорят за виниловые панели, ведь от качества материала зависит и срок службы вашей крыши. Ко всему прочему можно сказать еще и то, что их достаточно легко монтировать, они удобны, и в большинстве случаев в софитах уже есть вентиляционные отверстия.

Классификация кровельных свесов

Свес должен всегда продолжать крышу, обычно это выглядит по-разному. В строительной архитектуре, уже долгое время формируются многие варианты свесов, классифицируем их:

  • Неподшитые – один из самых популярных вариантов, который используется для вальмовой и скатной кровли;
  • Подшитые — применяются на двускатных кровлях, также подходят для вальмовых крыш;
  • Коробчатые — строятся при возведении ломаной и односкатной крыши;
  • Укороченные – самый простой способ, применяется везде.

Выделяют две основные разновидности свесов:

  • Боковой
  • Фронтальный

Для различия этих понятий можно сказать следующее на примере двускатной крыши: боковые свесы будут располагаться вдоль боковых стен, а фронтальные свесы будут защищать фасад здания, при этом быть как выступающими, так и сделанными заподлицо. Все зависит от изначального проекта и дизайнерской задумки.

Зачем подшивать свесы

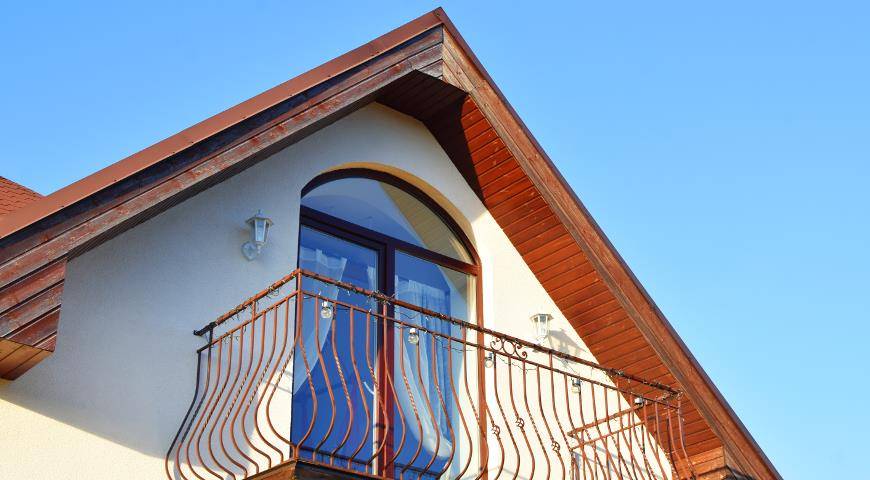

С фронтонным все понятно: во-первых, незакрытый свес такой конфигурации опасен попаданием воды в кровлю; во-вторых, он хорошо просматривается, поэтому желательно оформить его аккуратно и в общем стиле постройки. Что касается карнизного свеса, то теоретически подшивать его необязательно, и строительные нормы на этом не настаивают. Однако на практике делать это необходимо хотя бы для защиты от разной живности: птицы, насекомые и даже мелкие животные очень любят гнездиться в таких укромных уголках, оставляя там продукты жизнедеятельности и нарушая целостность кровельного пирога. К тому же продуваемость незащищенного карнизного свеса может обернуться ущербом: при очень сильном ветре потоки воздуха в подкровельном пространстве могут быть достаточно мощными, чтобы повредить кровлю.

Фронтонный свес

Инструменты и материалы

Особенно необходимо устройство подшивки карниза на скатных крышах всех конструкций без исключений. Жизненно важна правильная подшивка свесов крыши для тех строений, где на чердачном помещении оборудована мансарда, а также для утепленных крыш. Ведь устройство достойной вентиляции утеплительного материала будет залогом того, что он не промокнет и не потеряет тем самым своих эксплуатационных качеств.

Но и для «холодных» кровель вентиляция играет существенную роль: влажность в подкровельном пространстве в зимнее время года напрямую зависит от равности температур внутри кровли и на улице. А это возможно, только если будет правильно выполнено устройство вентиляции карниза кровли.

Сразу необходимо учесть, что устройство вентилируемых карнизов нужно сделать со стороны боковых свесов кровли. Понятно, что у вальмовой (где все без исключения скаты имеют уклон) крыши обшивка выполняется для всех карнизов, у односкатных и двухскатных кровель фронтоны зашиваются «наглухо».

Кровельная вентиляция.

Любая обшивка карниза скатной кровли тем или другим образом основана на использовании стропил. Состав и порядок работ будут зависеть от выбранного материала для отделки карниза и способа его крепления.

Устройство карнизного свеса кровли своими силами – вполне выполнимая задача, но для этого нужно соблюсти некоторые условия:

  •  иметь полное представление о технологии работ;
  •  обладать некоторыми техническими навыками;
  •  запастись необходимым инвентарем и инструментом;
  •  строго соблюдать технику безопасности.
  •  зависимости от выбранного материала, для обшивки карниза вам могут понадобиться следующие инструменты:
  •  стремянка или строительные леса;
  •  пила;
  •  дрель;
  •  шуруповерт;
  •  молоток;
  •  измерительный инструмент.

Отделка карнизов кровли своими руками может быть с применением следующих материалов:

Виды стропильных систем

Стропильные системы бывают с висящими или наслонными стропильными ногами. Висящие опираются только на наружные стены здания (на мауэрлат или верхний венец). Для того чтобы увеличить надежность системы, чтобы не развалить стены, их соединяют затяжками (называют еще перемычкой или ригелем). Этот тип стропильной системы подходит для зданий небольшой ширины (меньше 10 м) и в тех случаях, когда нет несущей стены, идущей посередине.

Два вида стропильных систем — с висящими и наслонными стропилами

Второй тип системы — с наслонными стропилами. Они опираются на коньковый брус и мауэрлат, но нагрузка с кровли распределяется еще и на среднюю несущую стену, через вертикальные бруски — прогоны, которые устанавливаются с тем же шагом, что и стропила и опираются на нижнюю затяжку.

Установка стропил двухскатной крыши своими руками

Для большей части бань систему делают с висящими стропильными ногами — размеры позволяют это сделать. В этом случае меньше расход пиломатериалов и меньше времени требуется на ее обустройство. Большую часть работ при этом можно перенести на землю.

Делают один треугольник из стропил по всем правилам и размерам. Примеряют его, а потом изготавливают нужное количество его точных копий. Готовые стропила с затяжками и ригелями, скрепленные и вымеренные, поднимают на крышу. Там выставляются строго вертикально в обозначенных местах и закрепляются к мауэрлату и коньку.

Пример того, как можно сделать двускатную кровлю с висящими стропилами сморите в видео.

При длине ската крыши более 4,5 метров для повышения надежности системы устанавливают вертикальные стойки, которые одним концом подпирают стропильную ногу, а вторым упираются в балку перекрытия. Это делают вне зависимости от типа установки стропил: и на висящих, и на наслонных. Устанавливают еще и уклоны, которые делают конструкцию еще более жесткой.

Вариант стропильной системы для двускатной крыши со стойками

В любом случае стропила нужно будет крепить к коньковому брусу, а также к мауэрлату. На рисунке ниже представлены варианты крепления к коньку.

Как можно прикрепить стропильные ноги к коньку

Необходимо будет также прикрепить стропила к мауэрлату. Как это можно сделать — смотрите на фото ниже.

Способы крепления стропильных ног к мауэрлату

Устройство и конструктивные особенности свеса кровли

Свес кровли образуется стропильной системой, выходящей за контуры дома Свешенный наружу фрагмент крыши образует стропильная система, часть которой выходит за пределы стен. Стандартная длина – 0,5-0,7 м. Если по каким-то причинам конструкция крыши этого не позволяет, стропильные ноги удлиняют, устанавливая на них кобылки.

Главная задача свеса – защита подзеркального пространства. Поэтому его размеры и устройство зависят от погодных условий региона и особенностей здания:

  • Дом с мансардой – ширина максимальна, так как края должны защитить вертикальные поверхности фасада.
  • В регионах со слабыми ветрами можно обойтись и вовсе без свеса, например, классическая черепичная крыша предполагает карниз минимальной ширины.
  • Более эстетичное решение для таких же условий – вариант, опирающийся на выступ стены. Свес есть, но сам карниз как бы «завернут» во фронтон.

На конструкцию и величину элемента влияет устройство вентиляции, водостока и стиль здания.

Как проводится расчет стропильной системы

Чтобы правильно определить параметры элементов, входящих в состав стропильной конструкции двухскатной крыши, необходимо понять, каким нагрузкам придется противостоять. Обычно выделяют три вида факторов, требующих обязательного учета – это постоянное, переменное и особое воздействие на стропильную систему.

Определение постоянных нагрузок

Речь идет о нагрузках, оказывающих постоянное воздействие на кровельный каркас – это вес кровли, гидроизоляционного материала, обрешетки, утеплителя, пароизоляции и прочих элементов системы. Для всех этих факторов характерно постоянство и непрерывность воздействия благодаря их фиксированному весу. Точное определение длины стропилин подразумевает проведение расчета массы кровельного пирога. Для получения конечного результата необходимо по очереди вычислить, сколько весит 1 м2 каждого слоя.

Для примера можно взять определение массы кровли, где в качестве финишного покрытия используется ондулин. Каждое из значений можно взять приблизительно, так как требований по ювелирной точности в данном случае нет. В состав кровельного пирога входит ондулин, гидроизоляция (чаще всего речь идет о полимерно-битумных составах), утеплитель (в этом случае – базальтовая вата) и обрешетка, сделанная из досок толщиной 25 мм.

Вес отдельно 1 м2 каждого слоя:

  • кровельный материал – 3,5 кг;
  • гидроизоляция – 5 кг;
  • утеплитель – 10 кг;
  • обрешетка – 14 кг.

Суммировав все эти показатели, получают общее значение: 3.5 + 5 + 10 + 14 = 32,5. Для того чтобы гарантировать прочность конструкции, к полученной сумме рекомендуется добавить 10%. Согласно рекомендациям профессиональных мастеров, при выборе материалов для кровельного пирога желательно не превышать уровень общей нагрузки в 50 кг/м2.

Расчет переменных нагрузок

Под переменными понимается сезонный тип нагрузок на крышу. Яркий пример – выпадение снега зимой, когда скапливающиеся на кровельной поверхности массы создают на нее дополнительную нагрузку. Для ее расчета существуют специальные карты с указанием средней массы выпадения снега для каждого региона страны. Весной, после повышения температуры, наблюдается снижение давления. К числу переменных относят и ветровую нагрузку, так как для этого погодного явления также характерна нестабильность воздействия. Для ее определения используется специальная формула с поправочными коэффициентами каждого из регионов.

Угол наклона

Расчет подходящего угла наклона двухскатной крыши во многом зависит от того, какой кровельный материал используется: у каждого из них имеются свои эксплуатационные характеристики. При использовании мягкого покрытия наклон скатов должен находиться в пределах 5-20 градусов. Более жесткое покрытие из шифера, металлочерепицы или профнастила желательно укладывать под углом 20-45 градусов.

Еще один важный фактор при определении степени крутизны скатов – климатические особенности региона. К примеру, если в местности, где постоянно дует сильный ветер соорудить кровлю большой высоты, в случае урагана ее может попросту сорвать. А вот если речь идет об обильных дождях и снегопадах, то чем круче скаты, тем быстрее с них будет сходить влага. Наиболее удобным во всех отношениях считается классический угол 45 градусов.

Шаг и длина стропилин

Стропильные ноги на двускатных крышах обычно размещаются на расстоянии 60-100 см друг от друга. На это влияют характеристики кровельного материала и общая масса конструкции крыши. Далее для определения количества стропилин производят деление размера ската на промежуток между стропильными парами, добавляя к полученному результату единицу. Для расчета длины стропил для крыши существуют специальные онлайн-калькуляторы. Также это можно сделать вручную, применив теорему Пифагора: искомый элемент в таком случае выступает гипотенузой прямоугольного треугольника. Ее длина определяется соотношением между катетом и косинусом противоположного угла.

Сечение стропил

Для возможности адекватного расчета этого параметра и определялась совокупная нагрузка на стропильную конструкцию. По мере ее возрастания сечение стропилин приходится брать больше. Толщина бруса в какой-то мере зависит от шага и длины стропильной ноги. Специально для этого разработаны таблицы, дающие возможность провести быстрый расчет сечения, ориентируясь на длину и шаг монтажа. В учет необходимо взять материал изготовления (разные породы дерева имеют разную прочность) и тип используемых элементов (уровень сопротивления нагрузкам у бревна, бруса и клееного бруса различается).

Конструкция

Чтобы делать все осознанно, необходимо разобраться со строением двускатной кровли и назначением всех ее элементов. Начнем по порядку.

Мауэрлат

Это большой брусок, закрепленный на несущих стенах по периметру здания. Именно на этот элемент приходится большая часть нагрузки от кровли. И именно мауэрлат передает ее на несущие стены.

Для этого элемента используют бруски квадратного сечения размером 100*100 мм или 150*150 мм. Их соединяют со стенами при помощи вмурованных шпилек. Если баня деревянная, то мауэрлатом обычно служит верхний венец. Для всех остальных видов стен делают пояс из армированного бетона, в который встраивают шпильки. Затем брус выбранного сечения «надевается» на шпильки и притягивается гайками. Иногда его еще дополнительно закрепляют длинными штырями.

Стропильная система двускатной крыши в разрезе, способы крепления мауэрлата и стропильных ног к нему

Так как толщина стен часто больше ширины мауэрлата, его с наружной стороны брус можно заложить кирпичами. Это сделает систему более надежной. Только древесину нужно обернуть двумя слоями рубероида — для защиты от влаги и гниения.

Стропильные ноги и конек

Конек — это горизонтальный деревянный брусок, расположенный в верхней точке кровли и соединяющий два ската. На него и на мауэрлат опираются стропильные ноги или стропила. Так как на конек приходится достаточно большая нагрузка, его нужно делать немалого сечения и выбирать древесину прочных пород.

Формулы для расчета высоту конька и длины стропильной ноги

Высота конька кровли определяется исходя из уклона кровли и ширины здания. Угол уклона кровли — величина, которая зависит от климатических факторов: если снега зимой много, то нужно делать скаты более крутыми. С них снег будет хорошо сходить. Если же в регионе сильные ветра, высокая кровля будет испытывать сильные нагрузки и ее может повредить.

Для средних условий оптимальным угол ската крыши порядка 35°-45°. Они и не сильно будет нагружаться ветром, и снег не будет сильно залеживаться. К тому же с таким углом можно выбирать любой тип кровельного покрытия: и любую из черепиц, мягкую кровлю, шифер, металлочерепицу.

Зная угол уклона и ширину вашей бани, можно посчитать высоту конька крыши. Для этого ширину здания нужно разделить на два (если конек будет посередине, а не смещен в одну или другую сторону) и умножить на тангенс угла уклона (первая формула на рисунке). Чтобы не искать в математических таблицах необходимый коэффициент, он выписан и сведен в простую таблицу.

Угол уклона кровли51015202530354045505560
Tg A (расчет высоты конька)0,080,170,260,360,470,590,760,8611,221,451,78
Sin A (расчет длины стропил)0,090,170,260,340,420,50,570,640,710,770,820,87

Половину ширины дома умножаете на данный коэффициент. Получаете высоту конька для вашей бани. Например, ширина бани 4 метра, угол выбран 35°. Считаем:  4 м / 2 * 0,76 = 1,52 м — высота конька от перекрытия.

Устройство двускатной крыши

Теперь о стропильных ногах. Их делают из брусков сосны или ели, а лучше — лиственницы. Сечение 50*150 мм или 50*100 мм. Выбор толщины брусков зависит:

  • От выбранного кровельного материала. Чем больше он весит, тем толще должны быть бруски.
  • От климатических условий. Много снега или сильный ветер — берите более мощные.
  • От шага установки. Чем меньше шаг, тем более тонкие можно устанавливать стропила. Шаг может быть от 60 см до 120 см. В каждом случае нужно считать, но обычно получается, что выгоднее поставить чаще более тонкие бруски, чем реже, но более толстые — разница в стоимости пиломатериалов очень значительная. Она даже перекрывает большее количество работы при меньшем шаге установки стропил.

Длина стропильной ноги высчитывается тоже по математической формуле: высота конька делится на синус угла наклона (вторая формула на рисунке). Синусы углов наклона тоже есть в таблице. Находите нужное значение и считаете. Например, для найденного нами конька 1,52 м и угла наклона 35° стропила будут нужны 1,52 м / 0,57 = 2,67 м.

Свес крыши и кобылки

Но кровля не заканчивается ровно над несущей стеной. Она продолжается за пределы стен примерно на 40 см. Этот выступ называют свесом крыши. Это сделано для того, чтобы вода стекала дальше от фундамента, не подмывала его. Потому и стропильные ноги берут длиннее. Если их длины не хватает, их доращивают досками, которые называют «кобылками».

Для организации свеса кровли к стропилам добавляют доски — кобылки

Виды стропильной системы двухскатной крыши

Для рассматриваемой конструкции крыши существует 2 варианта: наслонные и висячие стропила.

Виды системы крыши: с наслонными и висячими стропилами

Рассмотрим каждый вид подробно, дабы сделать взвешенный выбор.

Висячие стропила

Применяются при ширине крыши не более 6 м.п. Установка висячих стропил выполняется за счет крепления ноги за несущую стену и коньковый прогон. Конструкция висячих стропил особенна тем, что стропильные ноги находятся под воздействием распирающего усилия. Висячие стропила с затяжкой, установленной между ногами, позволяют снизить его влияние. Затяжка в стропильной системе может быть деревянной или металлической. Часто затяжки ставят внизу, тогда они играют роль несущих балок

Важно обеспечить надежное крепление затяжки на стропильной ноге. Потому, что на нее тоже передается распирающее усилие

Совет. Чем выше расположена затяжка, тем большей прочностью она должна обладать. Если затяжку не установить, несущие стены могут попросту «разъехаться» от давления, создаваемое стропильной системой.

Наслонные стропила

Применяются при обустройстве крыш любых размеров. Конструкция наслонных стропил предусматривает наличие лежня и стойки. Лежень, лежащий параллельно мауэрлату принимает на себя часть нагрузки. Таким образом, стропильные ноги как бы приклонены друг к другу и поддерживаются стойкой. Стропильные ноги наслонной системы работают только на изгиб. Да и простота монтажа также склоняет чашу весов в их пользу. Единственный недостаток – наличие стойки.

{banner_link_1}

Комбинированные

Ввиду того, что современные крыши отличаются большим многообразием форм и сложностью конфигураций, используется комбинированный вид стропильной системы.

Комбинированный вид стропильной системы

После выбора вида стропильной системы можно точно рассчитать количество материалов. Результаты расчетов записать. При этом профессионалы рекомендуют составлять чертежи на каждый элемент кровли.

Влияние типа кровельного материала на уклон кровли

Выбирая материал для покрытия крыши, следует внимательно ознакомиться со всеми характеристиками каждого материала. Кроме того, могут пригодиться рекомендации бывалых строителей. Это необходимо для того, чтобы выбрать действительно качественный кровельный материал, который сможет обеспечить длительный срок службы.

Вот некоторые рекомендации того, как определить минимальный угол наклона крыши в зависимости от выбранного материала:

  • для штучных наборных материалов (черепица, шифер) минимальный угол равен 22 градусам. Он позволяет эффективно отводить с поверхности влагу, не давая ей просочится сквозь стыки;
  • для рулонных материалов угол подбирают в зависимости от числа уложенных слоев. Так, если кровля состоит из 3 слоев, то угол должен составлять 2-5 градусов, для двухслойного покрытия — не более 15 градусов;
  • для кровли из профнастила минимальный угол составляет 12 градусов. Если крыша имеет меньшее значение этого параметра, то обязательно необходимо проклеить стыки герметиками (прочитайте: «Уклон кровли из профлиста»);
  • для металлочерепицы минимальный угол составляет 14 градусов (детальнее: «Минимальный угол наклона крыши из металлочерепицы»);
  • ондулин допускается укладывать на крышу со скатами от 6 градусов;
  • для мягкой черепицы этот показатель составляет 1 1градусов, при этом, независимо от выбранного угла необходимо обеспечить монтаж сплошной обрешетки;
  • мембранные материалы (подробнее: «Мембранная кровля») могут укладывать на плоские крыши с минимальным углом от 2-5 градусов (прочитайте статью: «Какой минимальный уклон плоской кровли»).

Во время выбора наклона кровли следует просчитать несущую способность стропильной системы и стен. Необходимо чтобы они легко могли выдержать статические нагрузки, а также любые дополнительные нагрузки под действием дождя, снега и ветра. Статическими нагрузками считается вес кровли, изоляционных материалов и дополнительных элементов конструкции. Динамические нагрузки — это непостоянное воздействие снега, дождя и порывов ветра.

Не стоит забывать, что шаг обрешетки и ее тип выбираю в соответствии с уклоном крыши и выбранным кровельным материалом. При небольших углах рекомендуется использовать сплошную обрешетку.

Если взять во внимание достаточную дороговизну кровельных материалов, то необходимо взвешивать все за и против, а также эксплуатационные характеристики и срок службы. Только в этом случае можно будет подобрать то решение, которое удовлетворит владельца дома по своим экономическим показателям и надежности

Возведение крыши — сложный этап, который требует тщательного планирования. Это связано с тем, что даже малейшая ошибка в расчетах несущей способности или размещения несущих опор в будущем может стать причиной целого ряда проблем, устранение которых может обойтись не дешевле чем само строительство крыши.

Какую форму крыши выбрать, подробно на видео:

Устройство обрешетки

Изготовление двускатной крыши своими руками заканчивается устройством обрешетки под кровельный материал. Для этого по наружной стороне стропил раскатывается гидроизоляционная пленка или мембрана. Настилают ее в горизонтальном направлении. Начинают снизу, продвигаясь вверх. Второй и все последующие ряды укладывают с нахлестом не менее 15-20 см. Закрепляют маленькими гвоздями или скобами из скобострела.

После установки стропильной системы на ней закрепляют пленку или мембрану гидроизоляции, а поверх — обрешетку

Есть два способа — с контр-обрешеткой или без. Контробрешетка набивается по стропилам, а сверху уже бруски обрешетки. Так между гидроизоляцией и кровельным материалом образуется воздушный зазор. Это вариант лучше с той точки зрения, что просыхать такая крыша будет лучше и быстрее

А это для бань очень важно

Без контробрешетки бруски набиваются сразу поверх гидроизоляции. Зазор тут есть тоже, но он меньше, следовательно, вентиляция будет хуже. Но и такой вариант приемлем: меньше расход материалов и работы тоже.

После изготовления обрешетки остается только закрепить выбранный кровельный материал.

Список материалов и инструментов для обшивки свесов

Выбор материалов

Чаще всего узлы карнизов двускатной кровли обшиваются доской, изготовленной из хвойных пород дерева, так как этот материал считается наиболее предпочтительным

При выборе материала необходимо обратить внимание на его влажность. Слишком влажный материал со временем способен деформироваться, что испортит внешний вид свеса

Схема монтажа карнизного свеса шириной более 45 см.

Стоит обратить свое внимание на толщину деревянной обшивки, которая должна быть не менее 17 мм и не более 22 мм. А ширина и длина доски подбирается индивидуально

Сопряжение обшивки производится с обеих сторон. Это не касается досок, имеющих длину более 6 м. В этом случае сопряжение выполняется с шагом, равным одному метру длины материала, используемого для обшивки.

Доски, которыми обшиваются узлы карнизов двускатной кровли, должны обрабатываться водонепроницаемым составом. Делается это перед началом работ. Для этого применяется специальная краска или лак, предназначенный для обработки дерева. Деревянную обшивку необходимо обрабатывать каждые 2-3 года. Только в этом случае она сможет прослужить длительное время. Кроме досок, для обшивки можно использовать и другие строительные материалы:

Схема подшивки карнизного свеса.

  1. Оцинкованные стальные листы. При обшивке кровельных карнизов используется сталь, толщина которой не должна превышать 0,8 мм. Кроме обычной стали, могут быть использованы металлические листы, имеющие перфорацию. Чтобы обрезать такой материал, используют специальное оборудование. После того как листы будут готовы, их покрывают краской во избежание коррозии.
  2. Алюминиевые листы. Их толщина не должна превышать 6 мм, а ширина – 30 см. Для сопряжения листов используются специальные защелки.

Для обшивки свесов понадобится стандартный набор инструментов, используемых при устройстве кровли:

  • строительный уровень или отвес;
  • молоток;
  • рулетка;
  • шуруповерт;
  • крепежные элементы;
  • карандаш;
  • строительная угловая линейка.

Преимущества двускатных крыш

  • 1. Простота и быстрота устройства.
  • 2. Практичность и рациональность использования. Большие размеры подкровельного пространства позволяют устраивать жилую комнату или просторный чердак, используемый для хозяйственных целей. При этом предпочтение лучше отдавать ломаной разновидности.
  • 3. На чердаке можно устраивать вентиляцию, отопительную систему и систему кондиционирования.
  • 4. Возведение этой конструкции не требует особого оборудования или техники.
  • 5. При выборе соответствующего угла осадки не задерживаются на скатах.
  • 6. Элегантный, красивый экстерьер. Можно воплощать смелые архитектурные фантазии.
  • 7. Экономичность – более выгодным в этом плане является лишь односкатная крыша.
  • 8. Ремонт можно проводить даже самостоятельно, причем при минимальных затратах.

Характеристика карнизных свесов

Работа по сооружению карниза крыши является не самой сложной задачей и ее вполне можно выполнить самостоятельно.

Главное – понять и разобраться с основными видами конструкции карнизных свесов, среди которых выделяют два варианта:

  • фронтальный, представляющий собой выступающие наклонные края скатов крыши, которые служат защитой фронтона здания от атмосферных осадков. Их длина может достигать одного метра;
  • боковой – это свесы длиной до 60 см, расположенные по бокам строения.

При отсутствии у стропильной системы выступов, выходящих за пределы стен дома, стропильные ноги дополнительно наращивают обрезками бруса, после чего к ним прикрепляют карнизную доску.

Необходимо помнить, что устройство карнизов крыши направлено на обеспечение защиты и долговечности фронтона дома, вот почему так важно правильно рассчитать необходимую ширину свеса. Во избежание попадания влаги, а также для придания крыше эстетичного вида нижние края свесов обшиваются досками или другим материалом

Особенности проектирования и монтажа карнизных свесов

При проектировании и монтаже следует учитывать:

Величину вылета карнизного свеса от несущей стены

Она представляет собой проектную величину, зависящую от несущей способности конструкции и факторов, принимаемых во внимание при разработке проекта.
Свес мягкой кровли должен обеспечивать вентиляцию в подкровельном пространстве.
Способы и элементы крепежа декоративных панелей (медные, дерево и другие кассеты из металла) должны обеспечивать надежное крепление панели при любых погодных условиях.. При правильном монтаже свесов на кровле, вид стен дома и сама кровля надолго сохранят свой первоначальный внешний вид и эксплуатационные свойства

При правильном монтаже свесов на кровле, вид стен дома и сама кровля надолго сохранят свой первоначальный внешний вид и эксплуатационные свойства.

Монтаж карнизных свесов, видео:

https://youtube.com/watch?v=mjobeKrUPt8

Монтаж софитов Vox, видео:

Свесы кровли – классификация и монтаж

Кровельные свесы и их классификация

  • Неподшитые свесы – идеальный вариант для вальмовых крыш, а также двускатных и односкатных по типу конструкций.
  • Подшитые свесы – подходят для вальмовых крыш, также применяются на двускатных кровлях.
  • Коробчатые свесы – используют на односкатных, двускатных и вальмовых крышах.
  • Укороченные свесы кровли – используются на всех основных типах конструкций.

Свесы и их виды

  1. Карнизный свес, выполненный заподлицо: при таком варианте стропила не выводятся за фронтальную границу стен. Также от вас потребуется установка по краю стропил сливной доски. Она должна располагаться в горизонтальном положении. Доска защищает торцы от попадания влаги, а также обеспечивает надежную систему крепежа водосточных желобов. В результате будет подчеркнута индивидуальность крыши. Недостаток – отсутствие защиты для верхних частей стен. На них может попасть влага. Свес заподлицо деревянного дома, как правило, имеет длину от 55 сантиметров. Кирпичные и панельные сооружения допускают меньшую длину выступа. При выпуске затяжек со стропильными ногами за фронтальную линию стен – не забывайте об устройстве карнизов такой конструкции (прочитайте: “Как сделать карнизы под крышей”). Это позволит защитить чердак от сквозняка. Также карнизы предотвратят образование снега в щелях конструкции. Если выступы стропильных ног отсутствуют за линией стен – то удлините их «кобылками». Для этой цели подойдут обрезки бруса. Его нужно будет прикрутить или прибить к стропильным торцам. После этого можно будет крепить карнизную доску.
  • Карнизные кровельные свесы, имеющие открытый тип – выступ главных стропил кровельного каркаса за пределы стен. При таком варианте, система водостока крепится на боковые части стропил или к верхним кромкам. Эта система часто используется при строительстве загородных домов.
  • Свес крыши от стены закрытого или защитного типа – в этом случае карниз крыши дома закрывает выступающие за фронтонную часть концы стропил. При этом очень часто можно встретить паз с внутренней стороны. В него, как правило, вставляются элементы обшивки.Совет

    : Если чердак выполнен в виде изолированного помещения, то закрытый карнизный свес должен иметь обязательные отверстия для вентиляции.

  • Фронтонный свес: выполненный заподлицо или с выступом за стены. Все зависит от дизайна дома, но оба способа можно спокойно использовать при стандартной конструкции. Отметим, что при выступе свеса за пределы стен, проведите обшивку области незащищенной кровли.

Обшивка свесов: материалы и монтаж

Самый распространенный материал для обшивки свесов – доска. Предпочтение отдается хвойным породам дерева, например, ели, лиственнице или сосне.

Процесс крепления дощатой обшивки осуществляется с двух сторон. Исключение – доски, длиной более 6 метров. Здесь шаг крепления составляет 1 метр длины обшивочного материала. Перед установкой, обработайте каждую используемую доску водонепроницаемым раствором. Для этой цели рекомендуется использовать специальную краску или лак для дерева. Деревянную подшивку свесов кровли нужно обрабатывать как можно чаще – раз в несколько лет. Только тогда свес карниза кровли может прослужить на протяжении долгого периода времени.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
