Способы усиления железобетонных плит перекрытия

Деревянное перекрытие

В большинстве случаев делать ремонт перекрытий из дерева приходится из-за развала либо повреждения балок. В таком случае балки меняются или усиливаются путем увеличения их сечения. Если меняется функция помещений, которые находятся на перекрытии, либо увеличивается мощность на перекрытие, то балки необходимо усилить путем замены на большие либо разместить чаще, увеличивая их количество.

Для усиления деревянных перекрытий необходимо выбирать древесину исключительно первого сорта.

Усиления перекрытий осуществляют посредством прибивания с обеих ее сторон доски либо брусьев соответственной толщины, то есть другим словом делать накладки. Толщина досок, которые используют для накладок, обязана быть не менее 38 мм. Но толщина досок и сечение брусьев необходимо рассчитать конструктору.

Если увеличивают нагрузку монолитных перекрытий и есть необходимость увеличения несущей способности балок, в таком случае накладки крепят на всю длину балок. Если ремонтируют поврежденные балки, то накладки используют обязательно в соответствующих местах. Очень часто накладки делают на концах балок. Следствием повреждения монолитных балок в этой области выступает их неправильное опирание (на стену либо в специально сделанных гнездах). По причине образования конденсата лесоматериал в месте соединения со стеной гниет, затем теряет прочность. Во избежание этого концы балок обрабатываются антисептиком и обклеивают рубероидом.

Замена логов нужна, если они испорчены по всей длине. Испорченные логи удаляют, на их место в те же гнезда в стене устанавливают новые. Замена балок — это замена сегментов перекрытия. Оптимальным решением в этой ситуации будет исполнение нового часторебристого перекрытия.

Стальные или сборные логи нового перекрытия прокладывают прямо на стену или при помощи кронштейнов и железобетонных балок, которые закреплены вдоль стен.

Усиление конца несущей балки деревянного перекрытия.

Увеличение количества логов достигают методом вставки дополнительных балок между существующими, т.е. уменьшения расстояния между ними. Количество вспомогательных балок, сечение и размещение (полностью по всему перекрытию или в его сегментах) зависят от размера нагрузки на новое перекрытие.

Все деревянные элементы, которые используются для ремонта перекрытия, обязаны быть импрегнированы, а место соединения древесины со стеной либо элементом из железобетона необходимо изолировать рубероидом.

Относительно маленькой, но неоднократно встречаемой задачей при усилении перекрытий из дерева является обрывание подшивки потолка от балок из лесоматериала. Веской причиной выступают неправильные крепления подшивки к логам, а потом и гниение лесоматериала вокруг забитых гвоздей. В этой ситуации подшивку со штукатуркой нужно удалить и сделать ее заново, из гипсокартона либо досок.

Усиление перекрытий ребристой конструкции

Перекрытие ребристого типа укрепляют аналогично плите из железобетона, используя указанные в предыдущем разделе стройматериалы и инструменты.

Для усиления необходимо выполнить следующие работы:

1. Удалить отслоившиеся куски бетона между ребрами плит.
2. Обеспечить доступ к элементам арматурного каркаса.
3. Усилить решетку стержнями увеличенного диаметра.
4. Покрыть стальную арматуру антикоррозионной смесью.
5. Заделать трещины и дефекты в бетонной поверхности.
6. Забетонировать перекрытие, обеспечив расстояние 5 см до поверхности арматуры.

Технологический процесс допускает формирование дополнительных ребер, повышающих прочность конструкции перекрытия. При этом новые элементы усиления формируются параллельно имеющимся ребрам с помощью разборной опалубки.

Особенности усиления плит перекрытия

При строительстве зданий и сооружений используются различные типы плит перекрытия: пустотные, монолитные и ребристые. В зависимости от типа плиты, условий эксплуатации и характера разрушения инженер-строитель принимает решение какой тип или типы усиления применить. Решение принимается в каждом конкретном случае, производится прочностной расчет усиления плиты перекрытия, а также оформляется и согласовывается технический проект.

На данный момент времени в арсенале конструктора есть следующие технологии усиления повреждённой плиты перекрытия: усиление плит перекрытия углеволокном, усиление плит перекрытия металлическими балками, а также усиление плиты перекрытия сверху или снизу наращиванием арматуры и слоя бетона. Рассмотрим технологии восстановления несущей способности плит перекрытия подробнее.

Усиление пустотных плит перекрытия

Технология усиления и ремонта пустотных плит перекрытия, является одной из самых простых и самых малозатратных. Суть технологии заключается в высвобождении плиты от всех механических нагрузок (оборудование, мебель и пр.). Далее производится механическое вскрытие пустот, установка арматуры и принудительное, под давлением, наполнение пустот высокопрочным бетонным раствором.

Усиление монолитных плит перекрытия

Вид усиления железобетонных изделий этого вида принимается конструктором на основании обследования конкурентного сооружения и расчета величины механических нагрузок. В подавляющем большинстве случаев принимается решение об усилении плиты перекрытия снизу, в зоне изгибающих нагрузок. Разработано и используется две технологии усиления монолитной плиты снизу.

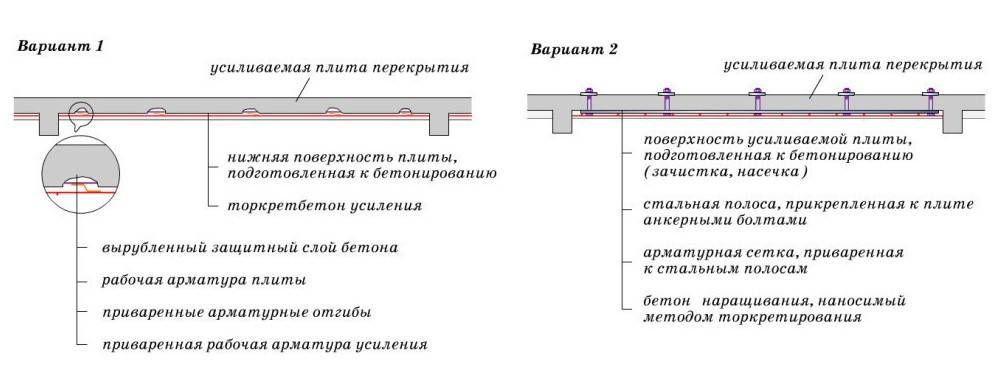

В обоих вариантах присутствует дополнительный арматурный пояс, на который методом торкретирования «набрасывается» дополнительный бетонный материал. Разница заключается в том, что в первом варианте дополнительный арматурный пояс крепится к усиливаемой плите через специальные отгибы, приваренные к вскрытой арматуре усиливаемой плиты. А во втором случае армпояс крепится к стальной полосе, смонтированной на сквозных анкерных болтах.

В ряде случаев применяется технология усиления сверху с устройством железобетонных шпонок, верхнее наращивание в виде дополнительной монолитной армированной плиты и другие технологии. В любом случае при усилении монолитной плиты решаются задачи:

• Эффективное крепление арматурного пояса к ремонтируемой поверхности.
• Установка опалубки.
• Заливка бетонного раствора и уход за залитой конструкцией.

Усиление ребристых плит перекрытия

Ремонт ребристых плит перекрытия предусматривает использование трех технологий. Дополнительное армирование и бетонирование как в случае с монолитными плитами. Установка поддерживающих колонн и усиление несущей способности плиты с помощью шпренгельной арматуры.

Шпренгельная арматура обустраивается по диагоналям усиливаемой конструкции и образуя взаимно пересекающиеся плоскости (ребра жесткости) обеспечивают необходимое усиление и жёсткость усиливаемой плиты перекрытия

Усиление П образных плит перекрытия

Работы по увеличению несущей способности П-образных плит перекрытия могут осуществляться либо наращиванием нового массива армированного бетона, как в предыдущих случаях, так и усилением плит перекрытия швеллером. В этом варианте изгибающие нагрузки на плиту перераспределится на балки из швеллера и несущие стены. Ввиду неэстичности внешнего вида усиления, данный метод используется для ремонта и реконструкции производственных цехов и складских помещений.

Аналогичный эффект получается при усилении монолитных плит перекрытия сверху металлическими балками. Данная технология связывает аварийную плиту своеобразным «корсетом» из сварных швеллеров или двутавровых балок и не допускает ее разрушение.

Усиление железобетонных плит перекрытия углеволокном

Это самая современная технология, позволяющая существенно увеличить несущую способность пииты перекрытия любого вида и типа конструкции. Суть и технический смысл технологии заключается в наклеивании на верхние или нижние поверхности плиты углеродной ленты и ламелей.

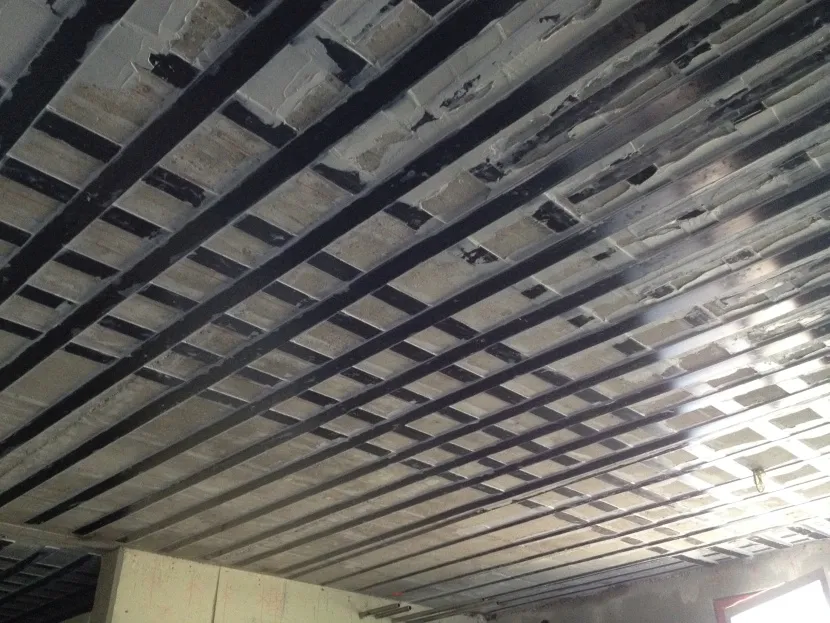

Углеродные волокна работают как дополнительное армирование и увеличивают несущую способность конструкции. Учитывая небольшую относительную прочность углеволокна можно говорить, что с помощью данного метода невозможно кардинально увеличить несущую способность плит перекрытия.

Межэтажные стальные перекрытия и легкие несущие балки ЛСТК

Конструкционное решение перекрытий по технологии ЛСТК. Уменьшить время монтажа и себестоимость монтажных работ перекрытий различных видов позволят новейшие технические решения с использованием легких стальных тонкостенных конструкций ЛСТК. В этих конструкциях применяются стальные оцинкованные профили для возведения междуэтажных перекрытий и покрытий в различных зданиях и сооружениях, построенных из ЛСТК, ЛМК, бетона, блоков или дерева, также эти конструкции можно использовать при замене и реконструкции деревянных перекрытий, для устройства наружных или внутренних балконов.

Междуэтажное перекрытие из ЛСТК

Преимущества применения металлических тонкостенных профилей Z и C образного сечения:

• особая конструкция поперечного сечения обеспечивает высокую прочность
• высокая экологичность позволяет применять конструкции в жилых и общественных зданиях
• снижение стоимости возведения благодаря низкой трудоемкости, отсутствие грузоподъемных машин на монтаже, менее массивная конструкция фундамента
• профили в перекрытии не скрипят и не шумят при ходьбе по ним
• широкая область применения в строительстве
• длина балок длиной до 6 м позволяет перекрывать широкие пролеты
• монтаж профилей в любое время года
• быстрое выполнение строительных работ
• прочность и устойчивость конструкций

Мансардный этаж из легких металлоконструкций

Общий вид междуэтажного перекрытия ЛСТК

Междуэтажное перекрытие ЛСТК здания

Металлическими Z и C образными профилями можно перекрыть пролет до шести метров. Сечение профилей представляет собой форму латинских букв Z и C шириной 6 мм, высота профилей бывает от 150 мм до 250 мм. Необходимый шаг балок в перекрытии 600 мм, профили изготавливаются на заводах способом холодного деформирования, механическая нагрузка на перекрытие такой конструкции допускается 500 кг/см 2 , профили имеют точные геометрические размеры без отклонений.

Конструкция перекрытия из ЛСТК

После монтажа профилей перекрытия с определенным шагом они обшиваются с двух сторон стальным профилированным листом толщиной от 0.5 до 0.7 мм, и далее на нем устраивается конструкция пола. Низ балок перекрытия зашивается обрешеткой из шляпного профиля. Между балками на нижний слой профлиста для утепления и звукоизоляции укладываются минераловатные плиты и листы гипсокартона. В необходимых случаях сверху на профлист укладывается бетонная смесь на арматурную сетку. Чистовая облицовка пола на перекрытии выбирается в зависимости от назначения помещения – это может быть плитка, линолеум, паркет или ламинат, уложенные на вспененную подложку для дополнительной звукоизоляции.

Устройство перекрытий на большом объекте

Перекрытия с применением легких стальных тонкостенных конструкций соответствуют предъявленным в нормативных документах значениям по звукоизоляции, которые составляют 53 Дб для жилых домов, общественных зданий, зданий административного назначения и гостиниц. Звукоизоляцию от ударного шума можно обеспечивать, выбирая достаточно изолирующие материалы для конструкции пола. Для уменьшения уровня ударного шума, например, можно использовать линолеум толщиной более 3 мм, при укладке паркета или ламината использовать подложку толщиной 20 мм.

Перекрытие в жилом доме

Чердачное покрытие с применением технологии легких стальных тонкостенных конструкций будет представлять собой профили сечением 150х0.7 мм или 200х0.7 мм, опертые через расстояние не более 600 мм с устройством стальных диагональных связей между основными балками. Теплоизоляционные плиты укладываются на нижний слой профлиста, присверленного на обрешетку из шляпного профиля. Сверху на утеплитель укладывается конструкция кровли.

Выявление уязвимости

Зачастую повреждения ненароком могут быть замаскированы подвесными и натяжными потолками, штукатурками, красками, что не дает возможность вовремя их заметить и приняться за работу по ремонту и восстановлению.

При определении фактического технического состояния несущих и ограждающих конструкций, облицовки и панелей перекрытий требуется:

• определять геометрические параметры (ширину, величину поперечного сечения, пролет);
• посредством удаления предохранительного пласта бетона приблизительно с третьей части пролета панели устанавливать рабочее армирование;
• инструментальным методом анализа выяснять прочностные характеристики бетона;
• обнаруживать дефекты, повреждения и изменения формы (растрескивания, прогибы и провисания, уменьшение поперечного сечения рабочего армирования вследствие образования ржавчины, снижение прочностных свойств бетона вследствие сатурации, неправильное местоположение рабочей арматуры и ее потеря в диаметре).

По итогам освидетельствования плит нужно совершать проектировочные расчеты их предельной нагрузки и трещиностойкости на восприятие действий имеющихся и предполагаемых нагрузок.

При проведении подобных расчетов требуется вспомогательная информация об армировании плит перекрытия следующего типа: наличие и местоположение сжатой арматуры, расположенных по ширине прутков армирования, а кроме того, изготавливалась ли плита преднапряженной.

Собираемся усилить перекрытие из древесины – важные моменты

Необходимость ремонта перекрытий из древесины связана со следующими моментами:

• частичным или полным повреждением деревянных балок;
• разрушением других элементов деревянного перекрытия;
• уменьшением площади поперечного сечения несущих брусьев.

Необходимость усиления деревянных балок возникает чаще всего в связи с их разрушением или частичным повреждением

Для восстановления деревянной конструкции потребуются следующие материалы и инструменты:

• доски или балки с минимальной толщиной 4 см;
• листовой рубероид для гидроизоляционных работ;
• саморезы или гвозди для крепления накладок;
• молоток или профильная отвертка;
• состав для антисептической обработки.

Усиление перекрытий из древесины выполняется различными способами:

заменой поврежденных брусьев. Данный метод применяется при значительных повреждениях деревянных конструкций по всей их длине. Технология предусматривает демонтаж пришедших в негодность балок и установку новых брусьев из древесины или металла в имеющиеся на капитальных стенах гнезда. Процесс замены брусьев связан с локальным восстановлением перекрытия между ними. В процессе демонтажа поврежденных балок несложно сформировать часторебристую конструкцию, располагая элементы на равном расстоянии друг от друга;
увеличением общего количества опорных брусьев. Для уменьшения величины нагрузки, действующей на горизонтально расположенную балку, следует между имеющимися брусьями установить дополнительные опорные элементы. Уменьшив интервал между ними, и увеличив количество брусьев, профессиональные строители обеспечивают повышение несущей способности деревянного перекрытия. Наряду с изменением количества опорных элементов целесообразно использовать балки увеличенного поперечного сечения, повышающие прочность конструкции;
усилением деревянных брусьев перекрытия. Повышение прочности балок в опасных сечениях и поврежденных участках обеспечивается путем установки специальных накладок. В качестве накладок применяют бруски или доски толщиной от 4 см, а также металлические пластины, размещенные с противоположных сторон балки. Фиксация накладок осуществляется как на поврежденном участке, так и по всей длине брусьев

Важно обеспечить надежность крепления накладок, гарантирующих жесткость поврежденного участка.

Замена деревянных балок, которая необходима только в том случае, если они подверглись повреждению по всей своей длине

При выполнении работ обратите внимание на следующие моменты:

• антисептическую обработку имеющихся и добавляемых деревянных элементов;
• изоляцию деревянных брусьев в местах контакта со стенами с помощью рубероида.

Признаки аварийного состояния перекрытий

Если перечисленные причины разрушений имели место быть, необходимо выяснить, не повлияли ли они на перекрытия. Для чего проводится сначала визуальный осмотр, а затем оценка повреждений инструментальными методами.

Определяемые визуально

В жилых домах, в которых полы и потолки отделаны штукатуркой, краской, подвесными конструкциями и декоративными настилами, необходимость в усилении монолитного перекрытия может остаться незамеченной, поэтому отделку демонтируют

При визуальном осмотре обращают внимание на следующие дефекты:

• изменение геометрических параметров конструкции;
• наличие отслоений, трещин и сколов бетона;
• отслоение и разрушение стяжки;
• обнажение арматурного каркаса и наличие следов коррозии металла;
• изменение цвета на отдельных участках плиты или следов замачивания;

Следы замачивания, обнажения и коррозии арматуры Источник stroy-expertiza.ru

• появление провисаний и прогибов;
• появление трещин и других дефектов в местах опирания плиты на стены, балки, колонны.

Выявляемые экспертизой

Как показывает практика, чаще всего несущая способность плит снижается из-за коррозии арматуры. Этот процесс сопровождается уменьшением её сечения и разрушением окружающих слоев бетона продуктами коррозии. Чтобы обнаружить эти изменения, приходится вскрывать конструкции, после чего усиление железобетонных перекрытий становится неизбежным.

Инструментальное обследование позволяет обойтись без дополнительных разрушений. С помощью специального оборудования можно определить:

• степень коррозии и уменьшения сечения элементов арматуры;
• состав и прочность бетона;
• динамику раскрытия трещин;
• величину прогибов.

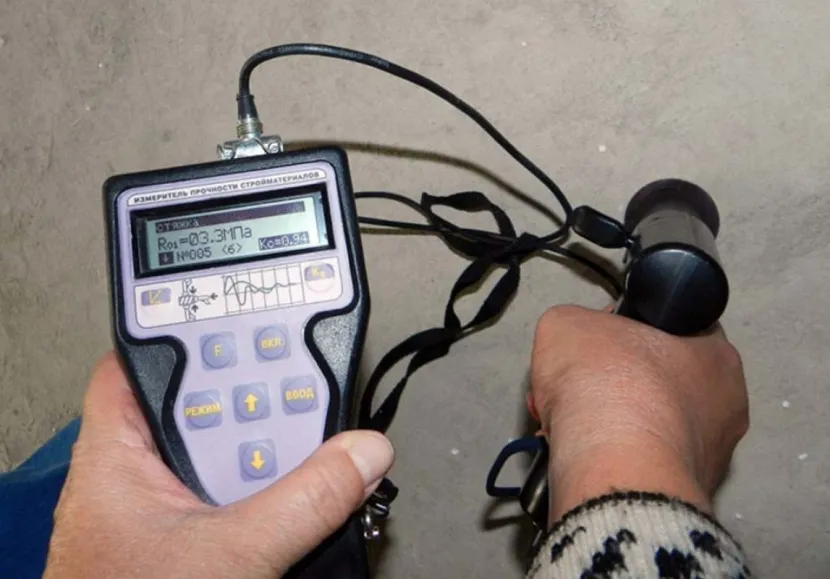

Прибор для измерения прочности бетона Источник geo-solutions.ru Специалисты на основе проведенных исследований определяют слабые места и производят расчеты. Результатом этой работы становится проект ремонта или реконструкции перекрытий.

Собираемся усилить перекрытие из древесины – важные моменты

Необходимость ремонта перекрытий из древесины связана со следующими моментами:

• частичным или полным повреждением деревянных балок;
• разрушением других элементов деревянного перекрытия;
• уменьшением площади поперечного сечения несущих брусьев.

Необходимость усиления деревянных балок возникает чаще всего в связи с их разрушением или частичным повреждением

Для восстановления деревянной конструкции потребуются следующие материалы и инструменты:

• доски или балки с минимальной толщиной 4 см;
• листовой рубероид для гидроизоляционных работ;
• саморезы или гвозди для крепления накладок;
• молоток или профильная отвертка;
• состав для антисептической обработки.

Усиление перекрытий из древесины выполняется различными способами:

заменой поврежденных брусьев. Данный метод применяется при значительных повреждениях деревянных конструкций по всей их длине. Технология предусматривает демонтаж пришедших в негодность балок и установку новых брусьев из древесины или металла в имеющиеся на капитальных стенах гнезда. Процесс замены брусьев связан с локальным восстановлением перекрытия между ними. В процессе демонтажа поврежденных балок несложно сформировать часторебристую конструкцию, располагая элементы на равном расстоянии друг от друга; увеличением общего количества опорных брусьев. Для уменьшения величины нагрузки, действующей на горизонтально расположенную балку, следует между имеющимися брусьями установить дополнительные опорные элементы. Уменьшив интервал между ними, и увеличив количество брусьев, профессиональные строители обеспечивают повышение несущей способности деревянного перекрытия. Наряду с изменением количества опорных элементов целесообразно использовать балки увеличенного поперечного сечения, повышающие прочность конструкции; усилением деревянных брусьев перекрытия. Повышение прочности балок в опасных сечениях и поврежденных участках обеспечивается путем установки специальных накладок. В качестве накладок применяют бруски или доски толщиной от 4 см, а также металлические пластины, размещенные с противоположных сторон балки. Фиксация накладок осуществляется как на поврежденном участке, так и по всей длине брусьев

Важно обеспечить надежность крепления накладок, гарантирующих жесткость поврежденного участка. Замена деревянных балок, которая необходима только в том случае, если они подверглись повреждению по всей своей длине

Замена деревянных балок, которая необходима только в том случае, если они подверглись повреждению по всей своей длине

При выполнении работ обратите внимание на следующие моменты:

• антисептическую обработку имеющихся и добавляемых деревянных элементов;
• изоляцию деревянных брусьев в местах контакта со стенами с помощью рубероида.

Усиление перекрытий – необходимое мероприятие

Необходимость осуществления восстановительных работ, направленных на увеличение прочности перекрытий, возникает достаточно часто:

• при выполнении планового ремонта обычной квартиры, расположенной в многоэтажном доме;
• при осуществлении ремонтных работ внутри помещений производственного или складского назначения;
• в процессе реставрации архитектурных памятников и восстановления межэтажных конструкций старых зданий;
• при производстве ремонтных мероприятий, связанных с серьезной перепланировкой различных видов помещений.

Техническое состояние этих конструктивных элементов – один из основных факторов, которые определяют необходимость осуществления реконструкции гражданских и жилых зданийПричины разрушения несущих конструкций различные:

• несоблюдение требований технологии при выполнении строительных работ;
• использование низкокачественных строительных материалов;
• значительное повышение нагрузки на несущие стены и потолки;
• арматурная коррозия, связанная с нарушением защитного слоя.

Кроме того, иногда возникает потребность в укреплении межэтажных панелей, состояние которых вполне удовлетворительное. Такая ситуация связана с изменением функционального назначения помещений. Ведь новые владельцы зданий достаточно часто размещают массивное оборудование, выполняют существенную реконструкцию, а также повышают этажность строения.

В зависимости от характерных особенностей разрушения, ремонтные работы предусматривают:

• удаление разрушающихся элементов и локальную их замену новыми;
• восстановление бетонного массива или наращивание толщины плит;
• усиление панелей стальной сеткой или дополнительными прутками арматуры;
• установку в участках стыковки балок стальных накладок и мощных хомутов.

Выбор оптимального метода усиления определяется строителями в зависимости от материала перекрывающих конструкций. В качестве материала перекрытий используется:

• древесина;
• металлопрофиль;
• железобетон.

Эти работы предусматривают целый комплекс мероприятий, которые направлены на восстановление несущей способности перекрытия и отдельных частей В одних случаях для увеличения нагрузочной способности применяется бетон, усиленный стальной арматурой, в других производится установка опорных элементов или используются металлические хомуты. Допускается установка на проблемном участке опорных стоек, изготовленных из металлопроката или деревянных брусьев. При выполнении восстановительных мероприятий и установке перекрытий следует придерживаться требований технологии и использовать качественное сырье.

https://youtube.com/watch?v=avFI5x4Ff1Q

Начало работ

Каждый такой случай внимательно изучается специалистами. Проводится диагностика состояния несущих стен и плит перекрытий.

Обязательно изучаются параметры плиты: ее ширина, величина поперечного сечения и пролет. После удаления защитного пласта бетона устанавливают рабочее армирование. Проводят анализ состояния бетона. Изучают имеющиеся дефекты.

Перед началом работ необходимо провести подготовительные мероприятия, которые заключаются в следующем:

1. Под аварийное перекрытие подводят опоры, которые представляют собой бревна большого диаметра и распорки из металлических труб. Это необходимо для снижения и перераспределения нагрузки на плиты.
2. Чтобы четко видеть всю картину повреждений, удаляют слои побелки, штукатурки и краски. Зачищают все осыпающиеся участки бетонного слоя. Металлические прутья очищаются от следов ржавчины. Потом арматуру обрабатывают преобразователем для коррозии.
3. С верхней части плиты убирается оборудование, демонтируется пол.
4. С мест, где будет укладываться новый слой бетона, убирают пыль, а сами участки обезжириваются.

https://youtube.com/watch?v=ZgpUJBeuXWs

Выявляем нарушение

Основными признаками разрушений становятся трещины и отслоение бетонных элементов, расположенных в нижней части отдела плит. Дефекты перекрытий сопровождаются появлением трещин и отслоением стяжки. К проблемам могут привести прогибы и провисания конструкций, появление трещин в центральной части конструкций и в местах опор. Тревожным звонком может стать появление участков с потемнением или, наоборот, осветлением поверхности.

По результатам обследования вырабатывается тактика решения проблемы. В первую очередь восстанавливают несущую способность конструкции.

Для этого выбирают способ дополнительного усиления железобетонных плит. Все эти усилия будут неэффективны, если не устранить причины, вызвавшие разрушение плиты.

Восстанавливаем ребристую платформу

Если разрушены соседние ребристые плиты, все дефекты в них будут одинаковые. При укреплении смежные уголки и опалубка, выполненная в виде прижатой снизу доски, создают лоток. Его заполняют свежим бетоном мелкозернистого типа, затем проводят виброобработку, используя игольчатую вибробулаву с гибким валом.

Для усиления перекрытий лучше брать «расширяющийся» безусадочный цемент. Уголки в дальнейшем станут дополнительной частью арматуры. Также требуется провести обработку антикоррозионной защитой и окрашивание суриком.

Реставрируем старые перекрытия

Конструкции, сделанные из двутавровых несущих балок перекрытия и бетона, в основе которого лежит битый кирпич, ремонтировать приходится редко. Причиной тому большой запас прочности. При строительстве перекрытий такого типа закладывается прочность, в 3 раза превосходящая необходимую.

Повреждение такого перекрытия может произойти только после длительного проникновения воды и возникшей по этой причине коррозии металлических частей. Видимым повреждением таких плит становятся трещины перекрытия.

Поперечные трещины не несут никакой угрозы. Поврежденные участки при реставрации удаляются и заменяются монолитными железобетонными.

Современные технологии

Сейчас все чаще предпринимаются попытки заменить металлические прутья углепластиком. Для этого изготавливают жгуты и ткань из пластика. Эти новые материалы по своей прочности превосходят металлическую арматуру. Если описывать свойства таких тканей, они идентичны кевлару, который используется для производства бронежилетов.

Как укрепить монолитные плиты из железобетона?

Поскольку монолитное перекрытие обладает внушительным весом, его укрепление и ремонт требуют предварительных расчетов несущей способности с целью определения того, как на ней скажется дополнительная нагрузка. Целесообразнее усиление и дополнительную обвязку арматурой производить комплексно – т.е. всех конструкций каркаса.

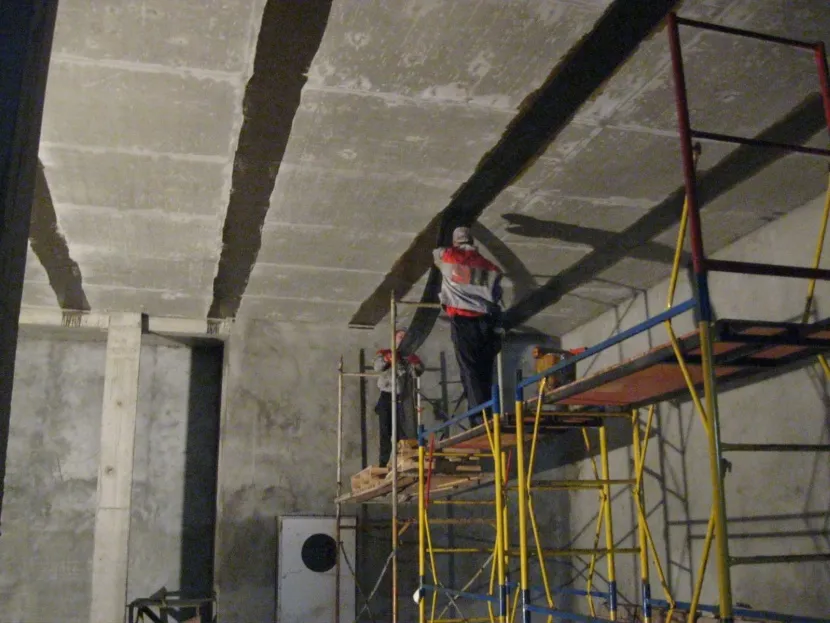

Фото 3. Монолитные железобетонные конструкции, подготовленные под комплексное усиление

Для укрепляющего армирования используется арматурная сетка с ячейками 150х150 или 200х200 мм из прутков диаметром 14-18 мм. Заливку усиливающего слоя бетона можно производить вручную с предварительным устройством опалубки. Но лучшим способом упрочняющего бетонирования монолита является торкретирование. Данный метод предполагает использование специальной торкрет-пушки, с помощью которой бетонная смесь наносится набрызгом под очень большим давлением.

Процесс торкретирования показан в следующем видео:

Толщина наносимого методом торкретирования бетонного слоя может достигать 50 мм. Набрызг под давлением обеспечивает высокую прочность сцепления нового бетона со старым, но поверхность получается рельефной и повторяет контуры армирующего каркаса. Поэтому основание придется дополнительно штукатурить.

Аналогичным способом можно укреплять и сборно-монолитное перекрытие

Однако здесь важно предусмотреть перераспределение нагрузок на несущие стены или опорные элементы каркаса – т.е. слой бетона не должен просто лежать на поверхности горизонтальной конструкции или висеть на ней снизу

Как происходит усиление ребристого перекрытия и перекрытия Клейна?

Усиление ребристых перекрытий осуществляется так же, как и для железобетонных. Инструменты и вспомогательные средства одинаковы для работы. Но существует и другой метод, где применяется установка дополнительных ребер, которые устанавливаются параллельно имеющимся ребрам.

Схема усиления несущего перекрытия.

В том месте, где будет располагаться дополнительное ребро, над пустотелыми блоками заполнения убирается бетон. Далее в видимых блоках вырезается некоторая часть поверхности, где получается, что середина открыта. Следовательно, имеется пространство, куда можно устанавливать арматуру, а только потом бетонный материал.

Перекрытия Клейна — довольно редкое явление в строительном деле, но в своем время такое перекрытие имело большой спрос. До сих пор есть потенциальные застройщики, которые в своем здании хотели иметь именно такие перекрытия. Чтобы повысить несущую способность перекрытия Клейна, необходимо укреплять двутавровые стальные балки посредством усиления кирпичного заполнения. Для усиления потребуются такие инструменты и материалы, как:

1. Сварочный аппарат.
2. Бетономешалка.
3. Отбойный молоток.
4. Полосовая сталь.
5. Бетон.
6. Проволочная сетка.

Для усиления балки полосовая сталь присоединяется к полкам двутаврового профиля или же осуществляется так называемая набетонка по стальным балкам. Как становится ясно, усиление происходит посредством построения добавочного монолитного перекрытия. Также к балкам присоединяются специальные хомуты, стержни из стали, затем монтируется бетон.

Нижние полки стальных балок следует обмотать проволочной сеткой, чтобы после их покрыть штукатуркой.

Современный способ – армирование углепластиком

Углепластик или углеволокно – это технологичный полимерный материал, способный заменить собой стальную арматуру и выполнять функции поддерживающих конструкций

У него есть несколько важных преимуществ, которые обращают на себя внимание при выборе способа усиления несущих конструкций

Небольшой вес и толщина.

Полотна, ленты и жгуты из этого полимерного материала не утяжеляют перекрытия и практически не изменяют его изначальную геометрию.

Инертность к агрессивным средам.

Углеволокно не разрушается от воздействия воды, щелочей и кислот.

Легкость и скорость монтажа.

Для оклеивания конструкций этим материалом не нужны сложные инструменты и техника, работы выполняются быстро, без особой предварительной подготовки.

Для приклеивания полотна используют эпоксидный клей Источник sdt-group.ru

Надежность и долговечность.

Срок службы углепластика, наклеенного на бетонную поверхность, составляет не менее 50 лет.

Углепластиком можно выполнить усиление железобетонной балки перекрытия, опорной колонны и всех видов плит перекрытия.

Монолитные конструкции оклеивают полосами материала снизу в продольном направлении, перекрывая всю поверхность. После того, как клей схватится, сплошной холст из углеволокна превратится в жестко-упругий поддерживающий каркас.

Для усиления и частичной разгрузки многопустотных плит достаточно создать на их нижней поверхности сетку из перекрещивающихся полос.

А усиление ребристых плит перекрытия выполняется оклеиванием ребер жесткости с созданием сплошной объединяющей перемычки.

Армирование ребристых плит углепластиком Источник sp-reinforcement.ch

В арсенале строителей есть и другие способы восстановления несущей способности железобетонных перекрытий и поддерживающих их конструкций. Какой из них будет лучшим в каждой конкретной ситуации, уверенно скажет только специалист после проведенных исследований.

Как происходит усиление ребристого перекрытия и перекрытия Клейна?

Усиление ребристых перекрытий осуществляется так же, как и для железобетонных. Инструменты и вспомогательные средства одинаковы для работы. Но существует и другой метод, где применяется установка дополнительных ребер, которые устанавливаются параллельно имеющимся ребрам.

Схема усиления несущего перекрытия.

В том месте, где будет располагаться дополнительное ребро, над пустотелыми блоками заполнения убирается бетон. Далее в видимых блоках вырезается некоторая часть поверхности, где получается, что середина открыта. Следовательно, имеется пространство, куда можно устанавливать арматуру, а только потом бетонный материал.

Перекрытия Клейна — довольно редкое явление в строительном деле, но в своем время такое перекрытие имело большой спрос. До сих пор есть потенциальные застройщики, которые в своем здании хотели иметь именно такие перекрытия. Чтобы повысить несущую способность перекрытия Клейна, необходимо укреплять двутавровые стальные балки посредством усиления кирпичного заполнения. Для усиления потребуются такие инструменты и материалы, как:

1. Сварочный аппарат.
2. Бетономешалка.
3. Отбойный молоток.
4. Полосовая сталь.
5. Бетон.
6. Проволочная сетка.

Для усиления балки полосовая сталь присоединяется к полкам двутаврового профиля или же осуществляется так называемая набетонка по стальным балкам. Как становится ясно, усиление происходит посредством построения добавочного монолитного перекрытия. Также к балкам присоединяются специальные хомуты, стержни из стали, затем монтируется бетон.

Нижние полки стальных балок следует обмотать проволочной сеткой, чтобы после их покрыть штукатуркой.

Способ усиления перекрытия многопустотной конструкции

Для укрепления конструкции из пустотных панелей применяются различные строительные приемы:

• формирование на поверхности дополнительного слоя бетона, усиленного стальной арматурой;
• усиление плит с нижней стороны железобетонного массива с помощью стальной арматуры и бетонирование;
• локальное армирование поврежденных участков и заливка полостей бетонным раствором;
• укрепление железобетонных панелей арматурой и бетоном в местах контакта с поверхностью стен.

Какой способ выбрать для конкретной ситуации, решают специалисты.
