Усиление плит перекрытия пустотных

Многопустотные плиты перекрытий заслужили высокую популярность, благодаря сочетанию небольшого веса с высокими показателями прочности и жесткости. Обладая невысокой стоимостью, изделия укладывались при помощи простого крана, обеспечивая быстрый монтаж и высокую скорость застройки.

Пустотные плиты изготавливаются по технологии опалубочного и безопалубочного производства. Изделия марки ПНО и ПК выполняются по опалубочной технологии, имея толщину 160 мм и 220 мм соответственно. Плиты серии ПБ относятся к изделиям, который выполнены по технологии непрерывного формирования, имея стандартную толщину 220 мм.

В зависимости от марки, габаритов и метода изготовления для плит, варьируются показатели предельной несущей способности. Допустимая нагрузка для ЖБИ, изготовленные по опалубочной методике производства составляет 800кг/м2. В ряде случаев реже встречаются экземпляры у которых показатель нагрузки достигает 1250/м2. Для безопалубочных изделий несущая способность находится в пределах от 300 до 1600 кг/м2.

При выборе варианта усиления плит в расчет необходимо принимать и рабочую длину таких изделий, которая достигает 10800 мм для марок ПБ, 6300 мм для ПНО и 7200 мм для ПК.

Одним из наиболее распространенных вариантов усиления пустотных плит перекрытия является метод заливки технологических пустот, предусмотренных их конструкцией. Такой вариант упрочнения эффективен при устранении таких дефектов как трещины и частичные разрушения поверхности. Технология реализации предусматривает удаление стяжки и формирование углублений над пустотами шириной до 100 мм. После этого в них укладывается новый вертикальный армирующий каркас и производится заливка пустот бетонным раствором.

В ряде случаев используется наращивание слоя перекрытия, которое осуществляется посредством увеличения толщины стяжки. Такую технологию принято называть набетонкой. Прочность усиления при этом зависит от степени сцепления нового слоя с поверхностью плиты.

В том случае, если усиливаемая плита в значительной мере потеряла свою несущую способность и подвергается провисанию, необходимо принять меры по ее выравниванию в горизонтальной плоскости. Для этого могут эффективно задействоваться стальные разгружающие балки с верхней, а также нижней конструкцией крепления. При этом металлический двутавр принимает на себя массу плиты, обеспечивая необходимую жесткость и прочность.

Для усиления пустотных плит применяют и ряд других способов, в числе которых установка шпренгельных затяжек с монтажом консольных разгружающих балок. В некоторых случаях необходимой является установка дополнительной арматуры, которая укрепляется посредством применения полимерных растворов.

Современные технологии позволяют производить усиление прочностных характеристик пустотных плит перекрытия за счет использования специальных лент, выполненных из композитных материалов. Технологически ленты наклеиваются на поверхность ЖБИ, образуя многослойный холст из углекомпозита. Степень упрочнения при этом регулируется числом наносимых слоев.

Протезы

Метод актуален при повреждении опорной части перекрытия. В этом случае существующую балку укорачивают, а вместо ее торцов изготавливают протезы. Эти элементы могут быть из:

• деревянных досок или брусков с двух сторон от существующего элемента;
• металлического проката (уголок, швеллер);
• стержней арматуры класса А400 (АIII) диаметром не менее 16 мм (используют не отдельные пруты, а фермы из них).

Работа по усилению усложняется тем, что требуется отрезать опорный участок несущей балки. Придерживаются следующего порядка действий:

• 1) на расстоянии 1—1,5 м от стены устанавливают временные стоки под балки (сечением не менее 150×150 мм);
• 2) разбирают перекрытие в опорной зоне и часть стены в месте опирания;
• 3) отрезают поврежденный участок прогона (примерно на 50 см);
• 4) устанавливают протез с защемлением его в стену;
• 5) надежно фиксируют протез и балку между собой.

Собираемся усилить перекрытие из древесины – важные моменты

Необходимость ремонта перекрытий из древесины связана со следующими моментами:

• частичным или полным повреждением деревянных балок;
• разрушением других элементов деревянного перекрытия;
• уменьшением площади поперечного сечения несущих брусьев.

Необходимость усиления деревянных балок возникает чаще всего в связи с их разрушением или частичным повреждением

Для восстановления деревянной конструкции потребуются следующие материалы и инструменты:

• доски или балки с минимальной толщиной 4 см;
• листовой рубероид для гидроизоляционных работ;
• саморезы или гвозди для крепления накладок;
• молоток или профильная отвертка;
• состав для антисептической обработки.

Усиление перекрытий из древесины выполняется различными способами:

заменой поврежденных брусьев. Данный метод применяется при значительных повреждениях деревянных конструкций по всей их длине. Технология предусматривает демонтаж пришедших в негодность балок и установку новых брусьев из древесины или металла в имеющиеся на капитальных стенах гнезда. Процесс замены брусьев связан с локальным восстановлением перекрытия между ними. В процессе демонтажа поврежденных балок несложно сформировать часторебристую конструкцию, располагая элементы на равном расстоянии друг от друга;
увеличением общего количества опорных брусьев. Для уменьшения величины нагрузки, действующей на горизонтально расположенную балку, следует между имеющимися брусьями установить дополнительные опорные элементы. Уменьшив интервал между ними, и увеличив количество брусьев, профессиональные строители обеспечивают повышение несущей способности деревянного перекрытия. Наряду с изменением количества опорных элементов целесообразно использовать балки увеличенного поперечного сечения, повышающие прочность конструкции;
усилением деревянных брусьев перекрытия. Повышение прочности балок в опасных сечениях и поврежденных участках обеспечивается путем установки специальных накладок. В качестве накладок применяют бруски или доски толщиной от 4 см, а также металлические пластины, размещенные с противоположных сторон балки. Фиксация накладок осуществляется как на поврежденном участке, так и по всей длине брусьев

Важно обеспечить надежность крепления накладок, гарантирующих жесткость поврежденного участка.

Замена деревянных балок, которая необходима только в том случае, если они подверглись повреждению по всей своей длине

При выполнении работ обратите внимание на следующие моменты:

• антисептическую обработку имеющихся и добавляемых деревянных элементов;
• изоляцию деревянных брусьев в местах контакта со стенами с помощью рубероида.

Способы усиления деревянных балок перекрытия

Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.

Тип усиления без изменения условий работы

Усиление деревянными накладками

Способ применяется в том случае, когда дерево повреждено. Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом

При этом важно обработать поврежденный участок и накладки противогрибковым раствором. В критическом случае, если участок поврежден сильно – его лучше удалить

Чтобы усилить балку нужно крепить накладку по всей ее длине.

Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами

Стальные пластины используются вместо деревянных, описанных выше. Металл также нужно обработать антикоррозионным раствором. Схема устройства показана на рисунке.

Усиление пролетов балок металлическими накладками и прутковыми протезами

Усиление перекрытия углеволокном (углепластиком)

Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки. Удобство работы и легкость материала приводят к тому, что углепластик приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.

Ниже приведена схема армирования (усиления) балок перекрытия углеволокном.

Усиление балок углеволокном

Усиление балок углеволокном — схема

Усиленные балки углеродным волокном

Усиление на торцах деревянными или металлическими протезами

Технология позволяет усилить балку в местах стыка с несущей стеной. Это именно то место, где, за счет перепадов температур повреждение древесины происходит быстрее.

На схеме ниже показана технология усиление протезами из швеллера, прокатного профиля

Усиление протезами из швеллера, прокатного профиля

Усиление протезами из швеллера, прокатного профиля — 2

Монтаж пруткового протеза

Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.

Устройство пруткового протеза

1. Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены, состоящие из стоек и прогона.
2. Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.
3. Отрезать поврежденный участок балки (0,5м)
4. Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.
5. Сместить и прибить гвоздями сдвижную планку.

Установка пруткового протеза

Усиление балок шпренгельными затяжками

Усиление перекрытий — установка шпренгелей

Тип усиления с изменением условий работы

Усиление деревянных перекрытий такими способами предусматривает существенную перестройку несущей конструкции балочных пролетов.

Изменение схемы работы

Если нет возможности усилить деревянные балки перекрытия, можно попытаться их разгрузить, т.е., распределить нагрузку с существующих балок на дополнительно установленные элементы.

Усиление перекрытий путем установки опор под несущие балки

Опоры, подпирающие балки снизу, являются хорошим способом перераспределить нагрузку с балки на опору.

Усиление перекрытий — установка опор

Усиление перекрытий путем установки дополнительных балок

Если существующие лаги находятся в целости и сохранности, увеличить их несущую способность можно посредством увеличения их количества. Установка дополнительных деревянных балок позволит увеличить нагрузку на конструкцию. Устанавливая новые лаги нужно обязательно защитить их торцы рубероидом, чтобы избежать повреждения.

Усиление перекрытий — установка дополнительных балок

Надеемся, что из приведенных способов усиления деревянных балок перекрытия вы подберете именно тот, который решит вашу проблему наилучшим образом и с минимальными затратами.

Особенности усиления плит перекрытия

При строительстве зданий и сооружений используются различные типы плит перекрытия: пустотные, монолитные и ребристые. В зависимости от типа плиты, условий эксплуатации и характера разрушения инженер-строитель принимает решение какой тип или типы усиления применить. Решение принимается в каждом конкретном случае, производится прочностной расчет усиления плиты перекрытия, а также оформляется и согласовывается технический проект.

На данный момент времени в арсенале конструктора есть следующие технологии усиления повреждённой плиты перекрытия: усиление плит перекрытия углеволокном, усиление плит перекрытия металлическими балками, а также усиление плиты перекрытия сверху или снизу наращиванием арматуры и слоя бетона. Рассмотрим технологии восстановления несущей способности плит перекрытия подробнее.

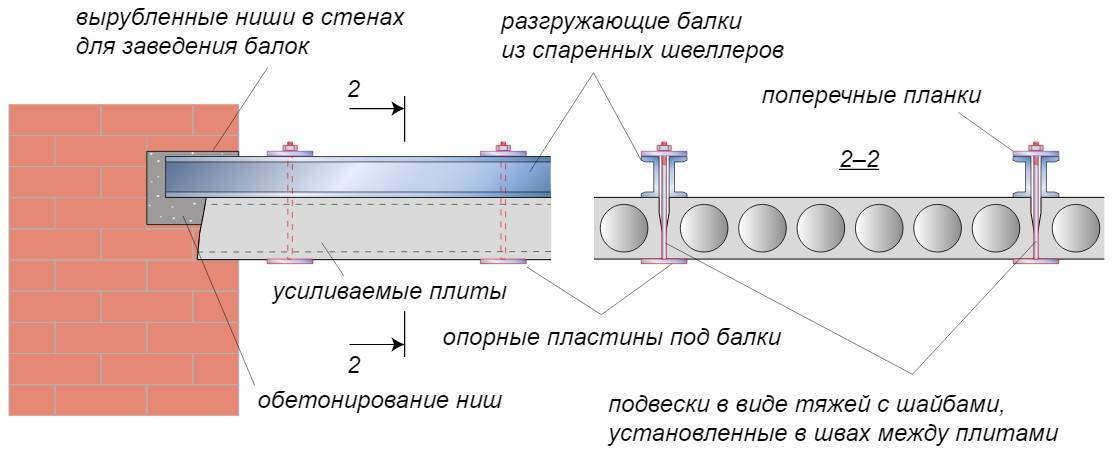

Усиление пустотных плит перекрытия

Технология усиления и ремонта пустотных плит перекрытия, является одной из самых простых и самых малозатратных. Суть технологии заключается в высвобождении плиты от всех механических нагрузок (оборудование, мебель и пр.). Далее производится механическое вскрытие пустот, установка арматуры и принудительное, под давлением, наполнение пустот высокопрочным бетонным раствором.

Усиление монолитных плит перекрытия

Вид усиления железобетонных изделий этого вида принимается конструктором на основании обследования конкурентного сооружения и расчета величины механических нагрузок. В подавляющем большинстве случаев принимается решение об усилении плиты перекрытия снизу, в зоне изгибающих нагрузок. Разработано и используется две технологии усиления монолитной плиты снизу.

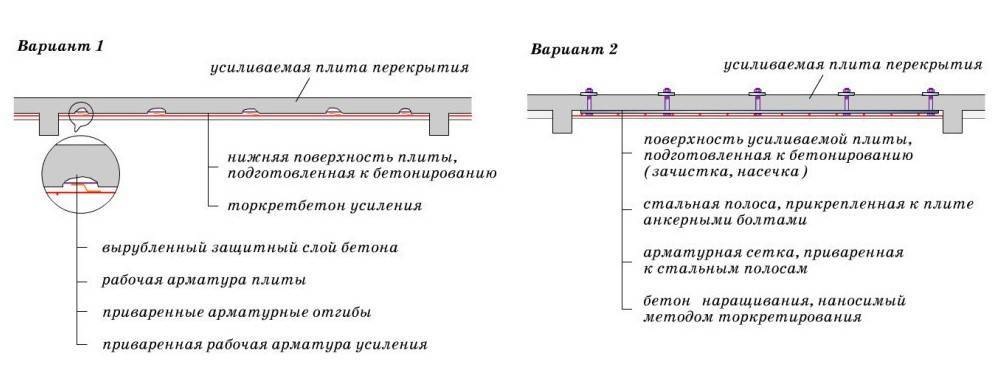

В обоих вариантах присутствует дополнительный арматурный пояс, на который методом торкретирования «набрасывается» дополнительный бетонный материал. Разница заключается в том, что в первом варианте дополнительный арматурный пояс крепится к усиливаемой плите через специальные отгибы, приваренные к вскрытой арматуре усиливаемой плиты. А во втором случае армпояс крепится к стальной полосе, смонтированной на сквозных анкерных болтах.

В ряде случаев применяется технология усиления сверху с устройством железобетонных шпонок, верхнее наращивание в виде дополнительной монолитной армированной плиты и другие технологии. В любом случае при усилении монолитной плиты решаются задачи:

• Эффективное крепление арматурного пояса к ремонтируемой поверхности.
• Установка опалубки.
• Заливка бетонного раствора и уход за залитой конструкцией.

Усиление ребристых плит перекрытия

Ремонт ребристых плит перекрытия предусматривает использование трех технологий. Дополнительное армирование и бетонирование как в случае с монолитными плитами. Установка поддерживающих колонн и усиление несущей способности плиты с помощью шпренгельной арматуры.

Шпренгельная арматура обустраивается по диагоналям усиливаемой конструкции и образуя взаимно пересекающиеся плоскости (ребра жесткости) обеспечивают необходимое усиление и жёсткость усиливаемой плиты перекрытия

Усиление П образных плит перекрытия

Работы по увеличению несущей способности П-образных плит перекрытия могут осуществляться либо наращиванием нового массива армированного бетона, как в предыдущих случаях, так и усилением плит перекрытия швеллером. В этом варианте изгибающие нагрузки на плиту перераспределится на балки из швеллера и несущие стены. Ввиду неэстичности внешнего вида усиления, данный метод используется для ремонта и реконструкции производственных цехов и складских помещений.

Аналогичный эффект получается при усилении монолитных плит перекрытия сверху металлическими балками. Данная технология связывает аварийную плиту своеобразным «корсетом» из сварных швеллеров или двутавровых балок и не допускает ее разрушение.

Усиление железобетонных плит перекрытия углеволокном

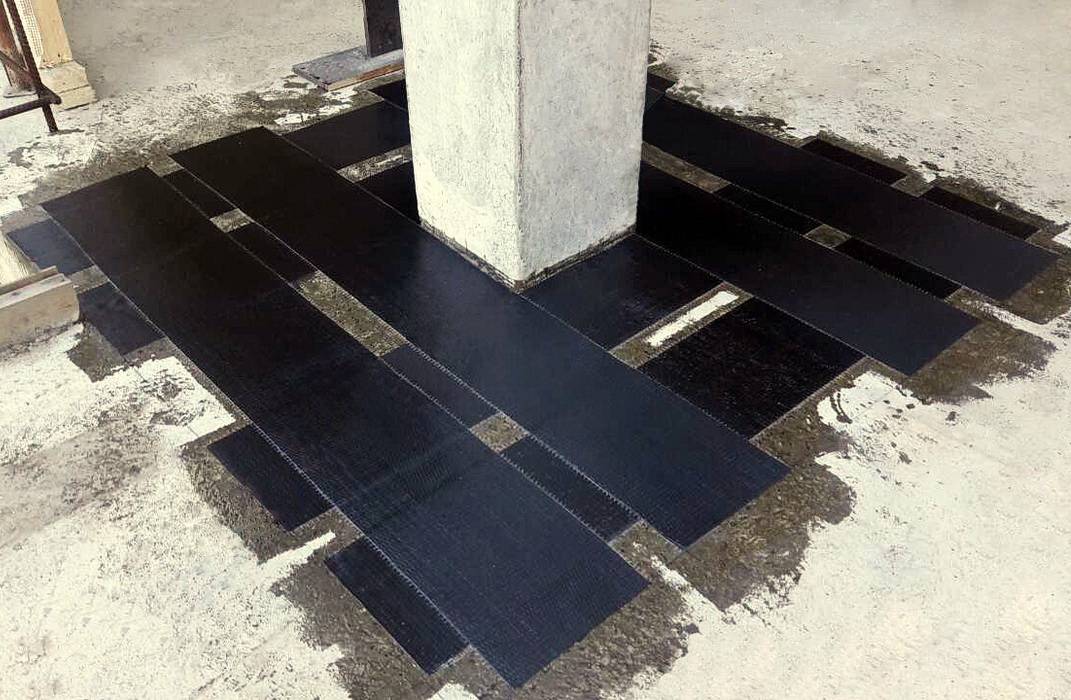

Это самая современная технология, позволяющая существенно увеличить несущую способность пииты перекрытия любого вида и типа конструкции. Суть и технический смысл технологии заключается в наклеивании на верхние или нижние поверхности плиты углеродной ленты и ламелей.

Углеродные волокна работают как дополнительное армирование и увеличивают несущую способность конструкции. Учитывая небольшую относительную прочность углеволокна можно говорить, что с помощью данного метода невозможно кардинально увеличить несущую способность плит перекрытия.

Начало работ

Каждый такой случай внимательно изучается специалистами. Проводится диагностика состояния несущих стен и плит перекрытий.

Обязательно изучаются параметры плиты: ее ширина, величина поперечного сечения и пролет. После удаления защитного пласта бетона устанавливают рабочее армирование. Проводят анализ состояния бетона. Изучают имеющиеся дефекты.

Перед началом работ необходимо провести подготовительные мероприятия, которые заключаются в следующем:

1. Под аварийное перекрытие подводят опоры, которые представляют собой бревна большого диаметра и распорки из металлических труб. Это необходимо для снижения и перераспределения нагрузки на плиты.
2. Чтобы четко видеть всю картину повреждений, удаляют слои побелки, штукатурки и краски. Зачищают все осыпающиеся участки бетонного слоя. Металлические прутья очищаются от следов ржавчины. Потом арматуру обрабатывают преобразователем для коррозии.
3. С верхней части плиты убирается оборудование, демонтируется пол.
4. С мест, где будет укладываться новый слой бетона, убирают пыль, а сами участки обезжириваются.

https://youtube.com/watch?v=ZgpUJBeuXWs

Выявляем нарушение

Основными признаками разрушений становятся трещины и отслоение бетонных элементов, расположенных в нижней части отдела плит. Дефекты перекрытий сопровождаются появлением трещин и отслоением стяжки. К проблемам могут привести прогибы и провисания конструкций, появление трещин в центральной части конструкций и в местах опор. Тревожным звонком может стать появление участков с потемнением или, наоборот, осветлением поверхности.

По результатам обследования вырабатывается тактика решения проблемы. В первую очередь восстанавливают несущую способность конструкции.

Для этого выбирают способ дополнительного усиления железобетонных плит. Все эти усилия будут неэффективны, если не устранить причины, вызвавшие разрушение плиты.

Восстанавливаем ребристую платформу

Если разрушены соседние ребристые плиты, все дефекты в них будут одинаковые. При укреплении смежные уголки и опалубка, выполненная в виде прижатой снизу доски, создают лоток. Его заполняют свежим бетоном мелкозернистого типа, затем проводят виброобработку, используя игольчатую вибробулаву с гибким валом.

Для усиления перекрытий лучше брать «расширяющийся» безусадочный цемент. Уголки в дальнейшем станут дополнительной частью арматуры. Также требуется провести обработку антикоррозионной защитой и окрашивание суриком.

Реставрируем старые перекрытия

Конструкции, сделанные из двутавровых несущих балок перекрытия и бетона, в основе которого лежит битый кирпич, ремонтировать приходится редко. Причиной тому большой запас прочности. При строительстве перекрытий такого типа закладывается прочность, в 3 раза превосходящая необходимую.

Повреждение такого перекрытия может произойти только после длительного проникновения воды и возникшей по этой причине коррозии металлических частей. Видимым повреждением таких плит становятся трещины перекрытия.

Поперечные трещины не несут никакой угрозы. Поврежденные участки при реставрации удаляются и заменяются монолитными железобетонными.

Современные технологии

Сейчас все чаще предпринимаются попытки заменить металлические прутья углепластиком. Для этого изготавливают жгуты и ткань из пластика. Эти новые материалы по своей прочности превосходят металлическую арматуру. Если описывать свойства таких тканей, они идентичны кевлару, который используется для производства бронежилетов.

Суть технологии усиления конструкций углеволокном

Углеродное волокно представляет собой линейно-упругий полимерный композит, изготовленный из углеродных нитей толщиной от 5 до 15 микрон. Благодаря выравниванию тонкие волокна объединены в микроскопические кристаллы, что существенно повышает прочность материала на растяжение. Благодаря этому по своим техническим свойствам (в частности, по твердости) углеродное волокно в несколько раз превосходит металл, что позволяет использовать его в оборонной промышленности, аэрокосмической сфере и строительстве.

Одним из ключевых преимуществ метода усиления углеволокном является простота реализации. Технология предполагает наклеивание на поверхности армируемых элементов углеродных лент с помощью специальных связующих составов. При усилении ленты из углеволокна можно непосредственно крепить к растянутым и сжатым элементам, пролетным зонам изгибаемых конструкций, консольным системам, коротким стойкам, гибким колоннам. После наружного армирования на поверхность наносится полимерцементный состав, выполняется финишная отделка и окраска специальными акриловыми покрытиями.

Технология усиления углеволокном может применяться для различных видов конструкций, включая:

• бетонные;
• железобетонные;
• каменные;
• металлические;
• деревянные.

Метод композитного армирования идеально подходит для строительных ферм, потолочных и стеновых проемов, стен зданий и построек, плит перекрытия, колонн и других несущих элементов.

Способы усиления (укрепления) основных видов плит

В строительстве используются самые разные типы плит. Они могут быть монолитные, ребристые, многопустотные. В зависимости от степени и типа разрушения выбирается и способ усиления перекрытий. Перед началом работ проводят необходимые вычисления и создают технический проект.

При проведении расчетов учитывается наличие и местоположение сжатой арматуры, расположенных по ширине прутков армирования. Усиление перекрытий должны проводить опытные работники.

Многопустотных перекрытий

Такие плиты восстанавливают путем заполнения технологических пустот. Этот метод намного эффективнее, чем установка дополнительного монолита. Сначала очищают плиту от стяжки. Затем в ней делают борозду, шириной до 100 мм, вдоль плиты над пустотами. На следующем этапе продувают сжатым воздухом поверхности.

Дальше изготавливают вертикальный армирующий каркас и горизонтальную армирующую сетку. Затем выставляются специальные рейки, пустоты заливаются бетоном.

2 способа для монолитных перекрытий

Самый распространенный способ усиления монолитных перекрытий — это создание еще одной монолитной плиты, которая накладывается поверх старой. Однако многие специалисты считают, что данный метод не всегда эффективен. В некоторых случаях путем расчетов удается доказать, что старое покрытие, наоборот, нагружается еще больше.

Усиление ребер надежнее проводить уголками, предварительно обработав их, удалив с поверхности жир. Размер такого уголка — 100х100 или 120х120 мм. Его заводят под ребро плиты. В опорных частях готовят зазор, глубиной до 120 мм.

Это делается для того, чтобы было куда поставить нижнюю полку уголка. Она должна направляться ко внутренней части блока. При втором способе укрепления монолитных блоков заменяют фрагменты перекрытия.

П образных плит

Такой тип можно усилить двумя способами. Первый способ уже описан — с созданием нового массива из бетона. Второй способ заключается в применении швеллера. Он помогает перераспределить нагрузки, большая часть которых будет приходиться на балки перекрытия и несущие стены. Тот же эффект дает «корсет» из сварных балок.

Ребристых перекрытий

Для ремонта таких перекрытий разработали три методики:

1. Используют ту же технологию, что и при ремонте монолитных плит.
2. Устанавливают поддерживающие колонны.
3. Применяется шпренгельная арматура. Она укладывается по диагонали плиты, тем самым образуя 2 ребра жесткости, усиливая таким образом плиту.

Железобетонных плит углеволокном

Такой тип усиления считается самым прогрессивным. В этом случае углеродная лента приклеивается прямо на саму ЖБ-плиту.

Какие существуют способы?

Панели укладывают для разделения помещений между этажами, отделения комнат от чердаков и подвалов, а производят из стройматериалов:

1. Бетона.
2. Железобетона.
3. Дерева.
4. Металлопрофиля.

Застройщику нужно знать из чего изготовлено перекрытие, чтобы выбрать наиболее эффективный способ усиления конструкции. Основываясь на план предстоящих работ, где описан весь перечень необходимых действий в соответствии с состоянием сооружения.Укрепление всех узлов и участков выполняют по следующей методике:

• удаляют поврежденные, разрушенные части, заменяют новыми фрагментами – бетонируют ЖБИ или ставят другие балки;

• восстанавливают несущую способность плит наращиванием их толщины и покрытий;
• увеличивают сечение стальных прутов сваркой из дополнительного металла;
• укрепляют арматуру, добавляя стержни, проволоку в каркас;
• устанавливают опоры под перекрытия.

Выбор метода усиления зависит от объема реконструкционных работ и типа перекрытия.

Но в любом случае от укрепления плит есть существенные плюсы:

1. Защита людей от опасных для жизни разрушений.
2. Восстанавливаются несущие способности, после ремонтных работ можно уверенно передвигаться, расставлять оборудование, в соответствии с допустимыми нагрузками.
3. Убираются гнилые деревянные балки, вместо них монтируют целые и надежные.
4. Из железобетона убирают источник коррозии, тогда арматурная сетка, металлические прутья не будут разрушать бетонную основу.
5. Ликвидируют слабые места, чем повышают технические характеристики конструктива с полной заменой старого перекрытия или частичного восстановления.

Ремонтные работы, а усиление конструктивных элементов принадлежит к данному характеру действий, сопровождают минусы или не совсем приятные моменты:

1. Необходимость привлечения спецтехники, если усиление перекрытий выполняют в помещении производственного цеха.
2. Укрепление, как временное мероприятие, часто требует более практичного решения, замены балки или ЖБ панели, а это дорогостоящая операция.
3. Большие трудозатраты, так как легкой работу нельзя назвать с разбором потолков, напольного сооружения, которые потребуют финансовых расходов на восстановительные работы.
4. Придется делать расчеты по восстановлению узлов конструкции, которые способны выполнить специалисты, чем больше перекрытий, тем сложнее работа.
5. Усиление проводится в части здания, нужно исследовать состояние и других конструкций, на которое осуществляется опирание.
6. Предстоит многие моменты предусмотреть, к примеру, усиление на нижнем этаже, чтобы провести перераспределение нагрузок.

Монтажники владеют технологией усиления плит, смогут оценить ситуацию. Мастера выберут правильный способ, будут ориентироваться на характер разрушений и конструктивные особенности горизонтального несущего строительного элемента.

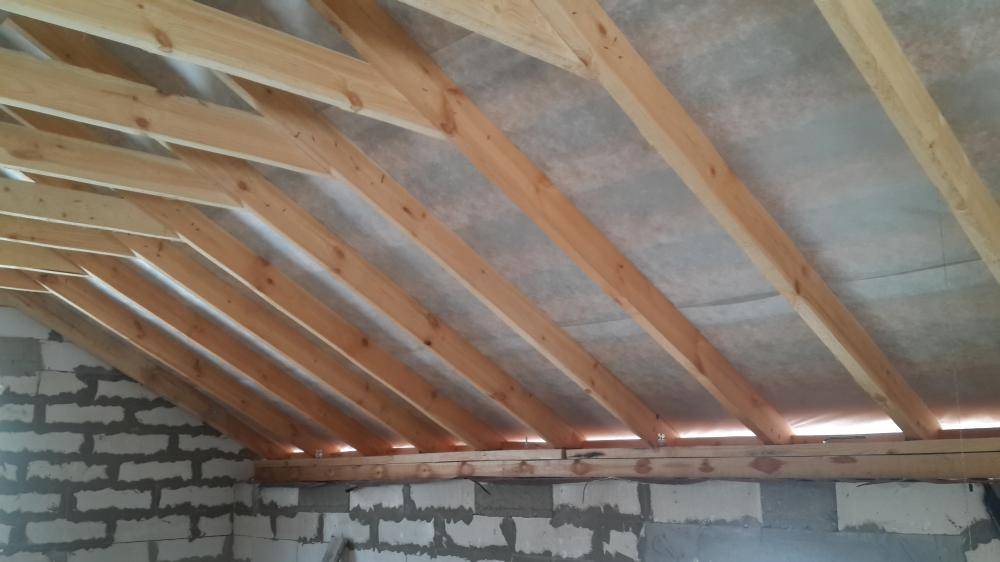

Как усилить деревянные балки перекрытия от прогиба?

Основным элементом чердачных, межэтажных перекрытий и перекрытий погребов, во многих частных домах является деревянная балка. Срок службы перекрытий из дерева ограничен ввиду свойств древесины, особенно, если она была плохо обработана или подвергалась нагрузке и воздействию влаги.

В следствие таких факторов балка перестает справляться с возложенной на нее функцией (возможно провисание, прогиб, искривление) и потребуется усиление деревянных балок перекрытия.

Помимо повреждений и утраты несущей способности балок пола и потолка (лаг, прогонов), укрепление может быть продиктовано увеличением нагрузки на перекрытие.

Способы усиления деревянных балок перекрытия

Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.

Тип усиления без изменения условий работы

Усиление деревянными накладками

Способ применяется в том случае, когда дерево повреждено. Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом.

При этом важно обработать поврежденный участок и накладки противогрибковым раствором. В критическом случае, если участок поврежден сильно – его лучше удалить. Чтобы усилить балку нужно крепить накладку по всей ее длине

Чтобы усилить балку нужно крепить накладку по всей ее длине.

Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами

Стальные пластины используются вместо деревянных, описанных выше. Металл также нужно обработать антикоррозионным раствором. Схема устройства показана на рисунке.

Усиление перекрытия углеволокном (углепластиком)

Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки. Удобство работы и легкость материала приводят к тому, что углепластик приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.

Ниже приведена схема армирования (усиления) балок перекрытия углеволокном.

Усиление на торцах деревянными или металлическими протезами

Технология позволяет усилить балку в местах стыка с несущей стеной. Это именно то место, где, за счет перепадов температур повреждение древесины происходит быстрее.

На схеме ниже показана технология усиления протезами из швеллера, прокатного профиля

Монтаж пруткового протеза

Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.

1. Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены, состоящие из стоек и прогона.
2. Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.
3. Отрезать поврежденный участок балки (0,5м)
4. Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.
5. Сместить и прибить гвоздями сдвижную планку.

Усиление балок шпренгельными затяжками

Тип усиления с изменением работы

Усиление деревянных перекрытий такими способами предусматривает существенную перестройку несущей конструкции балочных пролетов.

Изменение условий работы конструкций

Изменение схемы работы

Нестандартные решения

Если нет возможности усилить деревянные балки перекрытия, можно попытаться их разгрузить, т.е., распределить нагрузку с существующих балок на дополнительно установленные элементы.

Усиление перекрытий путем установки опор под несущие балки

Опоры, подпирающие балки снизу, являются хорошим способом перераспределить нагрузку с балки на опору.

Усиление перекрытий путем установки дополнительных балок

Если существующие лаги находятся в целости и сохранности, увеличить их несущую способность можно посредством увеличения их количества. Установка дополнительных деревянных балок позволит увеличить нагрузку на конструкцию. Устанавливая новые лаги нужно обязательно защитить их торцы рубероидом, чтобы избежать повреждения.

Надеемся, что из приведенных способов усиления деревянных балок перекрытия вы подберете именно тот, который решит вашу проблему наилучшим образом и с минимальными затратами.

Типы горелок для котлов и их особенности Наиболее подходящий материал для теплообменника газовых котлов Замена радиаторов отопления в квартире Обслуживание газовых котлов Капитальный ремонт системы отопления

Что делать при перегруженности колон

Многие специалисты, которым приходилось сталкиваться с восстановлением плит, считают, что подобные способы в большинстве случаев полностью не решают проблему. Их можно использовать, когда проводится усиление сжатых колонн, которые совпадающих с проекцией рабочих арматурных стержней каркаса. Колоны в этом случае обматываются жгутами в несколько слоев.

Жгуты сделаны из углеродного волокна. Если нет жгутов, используют полосы из такой же ткани. При применении комплекса этих мер несущая способность всей конструкции повышается.

Плиты любого здания постоянно находятся под напряжением. На них действуют механические, статистические и динамические силы. Дополнительно они разрушаются от неблагоприятных условий окружающей среды, воздействия разных химических веществ. Поэтому обследование их состояния и определение метода усиления являются ответственной работой.

Основные признаки усиления кирпичных стен

1. Несоответствие грузоподъемности здания для работы статических нагрузок.
2. Низкая сейсмическая стабильность структуры.
3. Неподходящая стена, которая может привести к потере мощности (стены должны соответствовать требованиям категории I и II).
4. Жесткость настенных интерфейсов не соответствует расчетным параметрам (недостаточно).

Технология армирования кирпичной стены с помощью полосы из углеродного волокна FibARMTape

1. штук

Стены между отверстиями дверей и окон (причалов) укрепляются с помощью двух углеродных полос, которые поперек стены и параллельны ее плоскости.

Отверстие и нижняя линия окна / дверного проема должны оставаться отверстием в 30 см. Эта схема усиления предотвращает возникновение трещин и существенно увеличивает прочность конструкции.

1. Каменщики

Укрепление кирпичной стены достигается путем склеивания полос FibARMTape на нем в горизонтальной и вертикальной плоскостях. Лента также может быть склеена вдоль диагонали стены.

1. Уголки стен

Уголки кирпичных стен усилены лентами, приклеенными к стене, горизонтально и вертикально.

Первоначально лента приклеивается к горизонтальной плоскости (расстояние между соседними полосками не должно превышать 80 см), а затем с обеих сторон углеродные ленты в вертикальной плоскости слишком склеиваются, расстояние между углом здания и вертикальным растяжением ленты должно быть в пределах 5 см.

1. Узлы конъюнкции

Укрепление настенных соединительных устройств осуществляется с использованием углеродных пучков и с наклейкой на стене в горизонтальной плоскости полос из углеродного волокна FibARMTape.
