Монтаж опалубки для заливки фундамента

Несъемная опалубка

Несъемные конструкции отличаются простотой и высокой скоростью монтажа. После заливания строительного раствора опалубка остается в фундаменте.

Несъемная опалубка из ЦСПКак сделать несъемную опалубку для фундаментаСхема съемной опалубки

Чаще всего несъемные опалубки собираются из подручных материалов. Также для такой работы можно использовать ЦСП и ДВП. В случае же обустройства столбчатого основания, функции опалубки могут взять на себя полые трубы из металла либо асбеста. В данной ситуации опалубка поспособствует дополнительному увеличению прочности бетонного основания. При этом от использования распорок и дополнительных опорных элементов в большинстве случаев можно отказаться.

Два варианта монтажа несъемной опалубки (1)Два варианта монтажа несъемной опалубки (2)

1. Выройте котлован (ямы, траншеи) в соответствии с размерами и конструктивными особенностями будущего фундамента. Эти моменты должны быть изначально внесены в проект.
2. Между землей и опалубкой оставьте небольшой зазор (1-3 см, в зависимости от материала). Этот промежуток облегчит монтаж конструкции. После расклинки опалубки зазор нужно будет засыпать землей.
3. Засыпьте дно подготовленного котлована слоями песка и щебенки. Каждый слой засыпки тщательно утрамбовывайте.
4. При необходимости уложите на подушку арматурную сетку. Благодаря арматуре прочность готового фундамента будет существенно увеличена.

5. После проведения перечисленных мероприятий можете переходить непосредственно к обустройству элементов опалубочной конструкции. Вся работа сводится к подгону элементов. Методы крепления подбирайте индивидуально, с учетом особенностей используемого материала. К примеру, в случае с обустройством деревянной опалубки сначала в землю вбиваются опорные брусья, а затем к ним прибиваются доски (щиты, фанера). В целом же ориентируйтесь по ситуации.

В завершение вам останется лишь залить бетон, подождать примерно месяц, пока он наберет прочность, и уже после этого можно будет переходить к проведению дальнейших запланированных строительных мероприятий.

Схема несъемной опалубкиФибролит — экологичная, несъемная опалубкаНесъемная опалубка Велокс

Как сделать опалубку для фундамента из досок

Технология сборки опалубки отработана давно и проверена на огромном количестве строек. Человек, умеющий работать с деревом, в состоянии изготовить детали и собрать всю конструкцию самостоятельно.

Что нужно для работы

Для работы нужно подготовить инструменты и материалы. Инструмент нужен традиционный плотницкий: пила-ножовка (а лучше две – для продольной и поперечной пилки), рубанок, молоток, гвозди в большом количестве, гвоздодёр. Ещё нужны доски выбранного размера. Их количество определено расчётом. Потребуется брусок на поперечные связи досок, на подпорки и раскосы. И, конечно, шпильки, из расчёта одна на каждые 2–3 метра длины стенки.

Пошаговая инструкция по изготовлению

Технологию монтажа опалубки можно представить в виде нескольких шагов:

• рытьё траншеи или котлована;
• подготовка секций стенки опалубки;
• сборка стенок опалубки в траншее;
• укрепление стенок подкосами и шпильками;
• комплексная проверка правильности сборки, отсутствие щелей;
• проверка застывания бетона;
• разборка и уборка опалубки.

При проверке тщательно проверяются все геометрические размеры, горизонтальность и вертикальность установки, отсутствие щелей.

Типы опалубки

Перед выбором типа выполните расчеты стоимости нескольких вариантов, а затем выберете для себя приемлемый. Учтите, что высокая стоимость материала в начале, позволит Вам сэкономить потом.

Существуют три типа опалубки:

1. Не съёмная.
2. Съемная.
3. Скользящая

К первому типу относятся бетонные блоки или пенополистирольные блоки и плиты. Высокая стоимость пенополистирольных материалов позволит сэкономить на утеплении фундамента. После заливки он будет готов к отделке. Подробнее о защите и отделке можно прочитать в статье: «Отделка цоколя частного дома: 15 вариантов облицовки»

Установка съемной опалубки более дешевый вариант. Позволяет сэкономить на материале. Также преимущество этого варианта заключается в том, что материал можно использовать еще раз. Строительные бригады, занимающиеся таким видом деятельности, имеют в наличии разборные щиты для монтажа опалубки.

Это также нужно учесть при расчете стоимости. И если материал после демонтажа использоваться не будет, то стоит обратиться к профессионалам. В таком случае не придется покупать материал для опалубки. Деньги можно потратить на аренду оборудования и выполнение работ.

Скользящая опалубка. При большой высоте фундамента (фундамент глубокого заложения), для экономии пиломатериалов, щиты опалубки можно несколько раз поднимать после бетонирования нижнего слоя конструкции. Порядок выполнения опалубки аналогичен устройству нижнего яруса, только низ щитов второго яруса будет монтироваться на торчащие из бетона шпильки.

Что нужно учесть при выборе материала

Опалубку можно делать из различных материалов.  Своими руками легче всего сделать опалубку из дерева или из пенопластика. Но для разборной многоразовой опалубки пеноматериалы не очень подходят. К тому же возникнут сложности с изготовлением всевозможных стыковочных и запорных устройств.

Для несъёмной одноразовой (но вечной) опалубки, в принципе, годится любой материал

Важно, чтобы он обеспечил все прочностные требования к процессу отливки, не погнулся и не сломался под давлением жидкого бетона. Нелишней будет оценка стоимости разных материалов для создания одной и той же конструкции

Всё о ленточном фундаменте

Лента с расчётом на подвал

Как видите, в целом существует много разновидностей оснований, но на данный момент нас интересует именно ленточный фундамент, который чаще всего используется при строительстве в частном секторе. Его монтируют под всеми несущими и полунесущими стенами здания, и он представляет собой замкнутый бетонный контур, состоящий из армированного монолита или ЖБ конструкций. Такая основа способна выдержать архитектурное сооружение практически любой тяжести, начиная от деревянных построек и заканчивая многоэтажными монолитными зданиями.

Примечание. Монтаж ленточного фундамента возможен только на относительно ровном участке. Если там большой уклон, то заливать ленту просто нецелесообразно, так как это повлечёт много материальных и финансовых затрат.

Различия по способу устройства

Сборный вариант

Как уже было сказано выше, лента может быть монолитной, когда бетон заливают в траншею и опалубку, предварительно установив там армирование, либо собранным из ЖБ конструкций. Если коротко, то для заливки армирующий каркас связывают своими руками непосредственно на стройплощадке вязальной проволокой по размерам, немногим меньше по высоте и ширине. Для сборных лент на стройплощадку привозят панели с арматурой, которая выходит за пределы боковых торцов, а в случае с блоками стальные прутья укладывают между рядами.

По глубине закладки

Монолит заглублен на 1400 мм

Теперь разберёмся с глубиной закладки или что означает заглубленная и мелкозаглубленная конструкция. Этот показатель зависит от нескольких факторов, и мы их сейчас рассмотрим.

Первый фактор, это масса сверху стоящего архитектурного сооружения, которую определяет строительный материал и количество этажей. В частном секторе для одноэтажных деревянных домов,  как правило, достаточно опустить подошву в траншею на 50-60 см, не считая песчаной подушки. Иногда углубляются не более 40 см. но это неправильно – такое основание в скором времени даёт просадку, а вслед за ним кренится и сама постройка.

Для тяжёлых кирпичных, каменных или монолитных зданий ленту, естественно, опускают глубже, например, как на изображении вверху, а там 1400 мм – такая конструкция свободно выдержит один-два этажа тяжёлой архитектуры. Такая глубина также подходит для устройства в доме цокольного этажа или полуподвала. У подошвы внутри периметра заливают маячную стяжку с гидроизоляцией и на метр (иногда больше) поднимают цоколь, так что там можно не только хранить картошку, но и жить, если подвести контур отопления.

Отдельной темой идут пучинистые грунты, которые так названы из-за морозного пучения: они насыщены влагой и при замерзании кристаллы льда вспучивают почву. При оттепели происходит обратный процесс, и плотность грунта уменьшается. В связи с этим, как при замерзании, так и при оттаивании, фундамент может закрутиться, просесть или накренится. Чтобы избежать этого, ленту следует опускать на 50 см ниже точки промерзания.

Но в 1930-х годах американским архитектором Фрэнком Ллойдом Райтом был разработан утеплённый мелкозаглубленный фундамент, который снижает эффект воздействия морозного пучения. Это очень помогает при строительстве зданий в регионах Крайнего Севера, где точка промерзания может опускаться до двух метров и даже глубже. Следовательно, рыть траншею или котлован 2,5 м уже нет необходимости.

Комбинированные фундаменты

Свайно-ленточный фундамент

В некоторых случаях, когда нет возможности или желания углублять ленту, делают сборные варианты, например такие, как свайно-ленточная конструкция на верхнем изображении. Как правило, в таких ситуациях применяют набивные сваи, которые делают из обыкновенных хризотилцементных (асбестовых) труб, которые набивают бетоном и армируют. Сваи можно углублять на метр, полтора и даже два, сравняв головку заподлицо с поверхностью грунта, устанавливая их с шагом не более 2 м и по углам.  Траншею для ленты в таких случаях копают не глубже 30-40 см, куда также помещается и песчаная подушка.

Столбчато-ленточный фундамент

Для лёгких архитектурных сооружений, например, небольшого деревянного дома или бани можно использовать столбчато-ленточную конструкцию. Принцип сборки здесь аналогичен свайно-ленточному основанию, но столбик, в отличие от сваи, глубже 50 см никто не загоняет. В некоторых случаях такую ленту называют нижним ростверком и это определение тоже нельзя назвать неправильным.

Особенности летней заливки опалубки бетоном

Заливку опалубки в Ростове-на-Дону можно производить круглый год (при наличии в бетоне советующих добавок). Однако следует помнить, что на твердение (а значит, и прочность) бетонного тела оказывает влияние не только температура окружающей среды, но и влажность, ветер и даже направление солнечных лучей.

! Оптимальной средой твердения бетонного камня считается среда с высокой влажностью и температурой в 20-35 градусов.!

Признаться, цена заливки в опалубку летом значительно меньше, нежели зимой. Ведь часто и без добавок в такой сезон можно обойтись, и ухаживать за бетоном проще. Всего-то и нужно, так это укрыть открытую часть бетонной ленты полиэтиленом и при сухой погоде первые 10 дней 1-3 раза поливать из лейки поверхность.

Как правильно выставлять опалубку для крыльца?

Фундамент под крыльцо сооружают, чтобы предотвратить искажение формы ступенек, обусловленное сезонными колебаниями температур. Предварительно размечают положение боковых щитов с учетом размещения и габаритов ступеней, с помощью уровня выполняется их выставление в горизонтальной плоскости.

Между щитами монтируют поперечные распорки, придающие жесткость конструкции во время заливки. Крепится опалубка колышками, вбиваемыми в грунт. Затем присоединяются продольные части, повторяющие расположение ступенек. Щели герметизируют, смазывают мастикой. В завершение крыльцо армируют и заливают.

Опалубка на участках с уклоном

При небольших перепадах высот (не более 20 см) площадку принимают за горизонтальную. Иногда частично срезают естественный уклон или, наоборот, подсыпают грунт в низине участка. Каркас под ленточный фундамент выравнивают обычным путем. На косогоре с большим уклоном (разность высот от 1 метра) закладывают ступенчатую ленту или столбчатый тип.

1. Установка ступенчатой конструкции. Процесс выполняется поэтапно: монтаж нижнего яруса, выравнивание, бетонирование. Далее – размещение второго яруса, выставление по уровню, заливка бетоном. Основное требование – соответствие уровней каждой ступени между собой.
2. Монтаж опалубки для столбчатого фундамента. Для каждого столба на косогоре ставится свой каркас в виде ящика (коробки). Каждый такой элемент изготавливается и собирается отдельно. При сборке коробки расположение всех ее углов проверяют по уровню. Готовые ящики устанавливают на ровную поверхность предварительно вырытых, утрамбованных и забетонированных ям (высота бетона – 30 см).

Ошибки и нюансы

Чтобы выставление опалубки обеспечило в итоге создание прочной и долговечной конструкции, нужно соблюсти все тонкости технологического процесса, начиная с проведения земляных работ

Нарушить горизонтальную плоскость будущего основания может неровная поверхность котлована, поэтому обращают внимание на следующие детали:

Если дом возводится на просадочных и пучинистых почвах, каркас ставят на специальные фундаментные обрезы, которые следует опустить ниже линии промерзания грунта.
Не допускается выставление щитов на свежевскопанную или насыпную почву. Нестабильная базовая поверхность способствует возникновению трещин в завершенном объекте. Перед тем как смонтировать опалубку, с грунта обязательно удаляют мусор, посторонние предметы, устраняют неровности

Чтобы выдержать горизонтальный уровень, опорные стойки снабжают подкладками из обрезок досок.
Важно правильно выставить щиты с таким расчетом, чтобы под давлением бетона не произошло отклонение от вертикальной плоскости. Если фундамент не выше 20 см для фиксации щитов достаточно кольев, в иных случаях понадобятся подпорки, стойки, раскосы или хомуты.

Если на каком-то этапе технология монтажа опалубки была нарушена, и правильно выставить ее по горизонтали не удалось, как исправить ошибку? Предположим, при заливке ленточного фундамента получилась неровная поверхность с перепадом высот до 15 см. Внести коррективы можно с помощью следующих действий:

1. Вдоль всей ленты устанавливают каркас от 15 до 20 см. Материал – обрезная доска толщиной 25 мм.
2. Конструкцию крепят деревянными кольями или стальной арматурой.
3. Для выравнивания верхнего края используют водяной уровень длиной минимум 15 м. Для начала по центру будущей постройки вбивают длинный деревянный кол, ставят на нем нулевую отметку. Далее с помощью трубчатого уровня переносят нулевые отметки на опалубку: их ставят на досках щитов или кольях.
4. На готовом фундаменте располагают кладочную стальную сетку, крепят ее к ленте анкерами или арматурными прутьями. В завершение заливают бетон, ориентируясь на нулевой уровень.

Порядок сборки опалубки

После завершения подготовительных мероприятий и выбора комплектующих, из которого предполагается делать опалубку, можно будет приступать к ее монтажу, порядок проведения которого мы рассмотрим на примере щитовой конструкции.

На начальном этапе работ из хорошо остроганных досок сбиваются щиты, размеры которых должны соответствовать габаритам и конфигурации фундамента. Количество щитовых заготовок определяется исходя из длины периметра с его внутренней и наружной стороны.

Далее сколоченные щиты устанавливаются поверх заранее подготовленной стяжки, а затем надёжно раскрепляются посредством упоров, распорок и перемычек.

После этого по основанию стяжки, а также по внутренним поверхностям щитов настилается гидроизоляция, поверх которой монтируется каркас арматуры.

По завершении монтажа арматурного каркаса можно будет переходить к заливке бетонной смеси.
Щиты для заливки столбчатого фундамента собираются аналогичным образом, с той лишь разницей, что вместо стяжки делаются опоры для столбов.

Установка опалубки из досок для фундамента

Схема изготовления опалубки для плитного фундамента.

Сборка опалубки для ленточного фундамента начинается с выбора качественного материала для конструкции, от этого зависит качество основания всего строения. Самым распространенным видом для небольших строений является опалубка из деревянных досок. Древесина какой породы подходит для досок? Применяется доска в основном из хвойных пород: можно использовать ель или сосну, а также лиственницу. Не стоит использовать березу, так как она склонна к растрескиванию, и древесину дуба из-за кислотности, которая препятствует затвердеванию бетона.

Чтобы делать опалубку, древесину следует использовать сырой, так как сухая активно впитывает воду из бетона, что ухудшает застывание и качество бетона. Перед установкой доску желательно обильно смочить водой. Ширина доски должна быть не менее 10-15 см, толщина – 25 мм и более.

Итак, расчет необходимого количества доски:

• длину периметра фундамента делим на длину материала (обычно она идет 6 метров, но лучше распилить до нужных размеров, как правило – 3 метра);
• расчет по ширине – высоту соответственно делим на ширину имеющейся доски и получаем нужное количество;
• потом вычисленные результаты по длине и ширине умножаем и получаем общее количество необходимых досок.

Устанавливают опалубку, начиная с формирования щитов и последующей их установки в траншею. Доски сколачиваются в щиты нужного размера (высота как минимум на 5 см выше уровня фундамента, зазор между досками не более 3-х мм), для связки используются обрезки из этих же досок или специальные деревянные бруски 50×50 мм (их нужно закупить с запасом).

Подготовка к ведению работ

Для начала необходимо заготовить такие пиломатериалы:

• доски шириной 10—15 см и толщиной 25—30 мм для сборки ограждающих щитов;
• брус сечением 10 х 5 см пойдет на распорки;
• бруски либо доски толщиной 4—5 см понадобятся для укосов и кольев;
• проволока вязальная;
• гвозди, саморезы (подойдут недорогие черные);
• пленка полиэтиленовая плотная.

Неразборное ограждение из пенопласта

Количество стройматериалов считается по периметру будущего здания, ширине фундаментной ленты и высоте основания до верха цоколя. При расчете необходимо учесть следующие требования:

• высота щитовой опалубки принимается на 5 см больше проектного уровня цоколя;
• распорки и укосы устанавливаются с интервалом 0,7—1 м по всей длине ленты, причем с обеих сторон;
• число кольев равно количеству боковых подпорок;
• щиты по углам скрепляются между собой горизонтальными перемычками;
• при высоте основания более 1 м укосы должны подпирать опалубочные щиты в 2—3 уровнях, как сделано на фото;
• пленкой устилается вся внутренняя часть ограждений – от верхнего края щитов до дна траншеи.

Перед тем как сделать деревянную опалубку фундаментной ленты, закончите ряд подготовительных работ:

1. Выройте траншею проектной глубины и ширины. Первая обычно принимается по границе промерзания (на стабильных грунтах), вторая делается на 10 см шире толщины будущей стенки.
2. Утрамбуйте дно траншеи и подровняйте стенки по вертикали.
3. Устройте подбетонку либо гравийно-песчаную подушку высотой 100—150 мм.

Траншея в плотном грунте роется по ширине фундаментной ленты, а опалубка выставляется выше уровня земли

В процессе копки обратите внимание на уклон участка и сразу выведите дно котлована в горизонталь. В рыхлых и песчаных грунтах траншея расширяется до нужного размера, чтобы стенки не осыпались и не мешали монтажу ограждений на полную глубину

Сокращение затрат на изготовление опалубки

Для сокращения количества материала, необходимого для монтажа опалубки, можно воспользоваться приёмом поэтапной заливки фундамента. Опалубка собирается на отдельном участке ленты и повторно используется при заливке на следующем участке. При плюсовой температуре и средних показателях влажности воздуха допускается перерыв между этапами заливки сроком 3-4 дня, необходимых для частичного отвердевания бетона.

В зависимости от наличия материала можно разбить процесс заливки как по длине ленты, так и по высоте. Чтобы обеспечить достаточный уровень адгезии между участками фундамента, расположенными друг над другом, необходимо перед началом следующего цикла заливки удалять слой цементного молочка, скапливающийся на верхней кромке нижнего яруса. Для обеспечения многократного использования материала можно оборачивать фанерные щиты, или поверхность палубы, собранной из отдельных досок, полиэтиленовой плёнкой, или предварительно обрабатывать деревянные элементы, прилегающие к бетону, известковым молочком.

Для того, чтобы правильно сделать хорошую опалубку для заливки ленточного фундамента, необходимо строго соблюдать строительные нормативы и правильно использовать проверенные технологии.

Технология строительства по шагам

Рассмотрим стандартную инструкцию по постройке опалубки своими руками поэтапно (больше рекомендаций вы найдете в руководстве по возведению опалубки своими силами):

1. Составление схемы фундамента, выбор и расчет материала.

2. Сбивание щитов. Доски распиливаются на куски одинакового размера, крепятся к брусу гвоздями или саморезами, шляпками внутрь

Отклонения по уровню неизбежны (их нет разве что при использовании фанеры), но важно, чтобы они не превышали 2-3 см. Зазоры и щели недопустимы: крупные забиваются тонкими рейками, мелкие – паклей

Этот этап легко провести самому, помощь еще одного человека требуется только при ограниченных строках.

3. Опускание и скрепление щитов опалубки между собой. Способ фиксации зависит от разновидности: съемные скручиваются снаружи, несъемные (из пенополистирола, фибролита или иных ЦСП) – как будет удобнее. Особого внимания требуют углы.

4. Установка распорок (деревянных брусков или кусков пластиковых труб у многоразовых опалубок между щитами с длиной, равной ширине ленточного фундамента) и закрепление конструкции снаружи подпиленными под углом в 45 ° опорами, второй конец которых заглубляется в землю.

5. Проверка прочности и отклонений от разметки. Окончательная фиксация, подсыпка песком нижнего участка. Обозначение леской границы верхнего края основания.

6. Настил внутри гидроизоляционной пленки. Этот этап необязательный, но его рекомендуют провести при наличии щелей между досками и с целью удобства снятия опалубки. При работе с щитами из фанеры, пластика или металла внутреннею поверхность стоит смазать маслом.

7. Заливка и распределение бетона внутри опалубки для фундамента: послойно, но без значительных перерывов, с уплотнением через каждые 20 см и выравниванием верхнего края мастерком. При правильно подобранных досках и надежной фиксации конструкция не прогибается под весом раствора и остается неподвижной при выгонке воздуха. Именно это условие позволяет получить устойчивый фундамент.

8. Демонтаж опалубки – в зависимости от марки и сроков застывания бетона, но не ранее 3 дней. Частные застройщики снимают ее после 70 % затвердевания – то есть через 2 недели. Главным признаком допустимости такой операции считается появление зазора между бетонным основанием и опалубкой. Работу не стоит проводить самому, особенно при снятии крупных опор.

9. Очистка щитов от кусков раствора (рекомендуется при желании их повторного использования). Все гвозди и крепежи вынимаются и сортируются.

После этого приступают к следующему этапу возведения ленточного фундамента своими руками: гидроизоляции, при необходимости – утеплению, засыпке грунтом. Несколько иная (более простая) схема действий пошагово наблюдается при установке и эксплуатации несъемных разновидностей опалубки, рекомендуемых при строительстве на участках с сильно промерзаемыми зимой грунтами. Конструкции со стенками из пенополистирола или ЦСП снижают нагрузку на фундамент и придают ему устойчивость. Их легко собрать самостоятельно, но в отличие от обычных деревянных они остаются в земле (8 и 9 пункты приведенной инструкции пропускаются).

Нюансы и рекомендации

При превышении высоты ленточного фундамента выше 2 м щиты опалубки советуют делать из сплошных материалов, а не сбивать из досок. Самими прочными в этом случае считаются квадратные конструкции, при монтаже чересчур длинных повышаются требования к числу и надежности упоров и внутренних распорок. При глубоком заложении фундамента из-за возрастания расходов стоит рассмотреть вариант аренды опалубки.

Обращение к специалистам (как минимум – консультирование) требуется при ведении строительстве на сыпучих грунтах. Помимо возрастания числа опор (при стандартном шаге 0,9-1 м) рекомендуется комбинировать материалы, например, оббивать доски для опалубки изнутри фанерой

Мнение профессионалов также важно при организации вертикальных и боковых опор при значительном подъеме ленты над нулевой отметкой последнюю разновидность в некоторых случаях даже привинчивают к стенкам. Стандартный максимум – 15 см выше уровня грунта, при его превышении опалубку под будущее основание поддерживают со всех сторон

При выборе внутренней гидроизоляции учитываются два фактора: бюджет и размер фракций наполнителя в бетоне. Рубероид использовать для этих целей не рекомендуется, он уступает в гибкости полиэтилену (особенно зимой). Чаще всего выбор делается между толстой пленкой и влагостойкой фанерой, второй вариант оптимален при работе с тяжелыми крупнофракционными бетонами.

Требования к опалубке

Основное требование, которое предъявляется к конструкции, – прочность. В процессе заливки бетонного раствора конструкция испытывает серьезные нагрузки, особенно если бетон заливается напрямую из бетономешалки или насоса. Чтобы удерживать жидкий раствор без изменения формы, опалубка должна быть жесткой.

Между элементами не должно быть щелей, так как жидкая масса может через них просачиваться, что значительно увеличивает расход бетонной смеси. Незначительные щели могут присутствовать, но только в том случае, когда качество поверхности бетона не играет роли, например, при создании ленточного основания, которое в дальнейшем будет штукатуриться или закрываться финишным материалом.

Виды опалубок

Конструктивно опалубки разделяются на два основных вида – съемные и несъемные. Несъемные предполагают использование опалубочного материала в качестве финишной отделки или утеплителя.

Съемные

Особенностью съемной конструкции является возможность демонтажа. И это необходимо учитывать уже на этапе установки.

Съемная опалубка должна крепиться таким образом, чтобы после затвердевания бетона оставался доступ ко всем элементам крепежа. Главное правило: её нельзя крепить изнутри, так как после заливки бетона нельзя будет раскрутить конструкцию и её придется ломать, что повлечет за собой неминуемое повреждение фундамента.

Если опалубка изготовлена из металла и допущены нарушения в процессе монтажа, то есть конструкция закреплена изнутри, то ее вообще невозможно разобрать без повреждения фундамента.

Несъемная опалубка

Материал, который используется в качестве несъемной опалубки, может быть разным. Если конструкция собирается из листов плоского шифера, то они выполняют функцию отделочного материала, предотвращая попадание влаги на фронтальную поверхность бетона и тем самым продлевая срок службы фундамента. Демонтировать шифер после затвердевания бетона без его повреждения невозможно. В последнее время несъемная опалубка стала изготавливаться из листов пенополистирола, которые собираются в единую систему при помощи дополнительных крепежных деталей. В таких конструкциях могут применяться внутренние элементы крепежа, которые после заливки смеси скрываются бетоном.

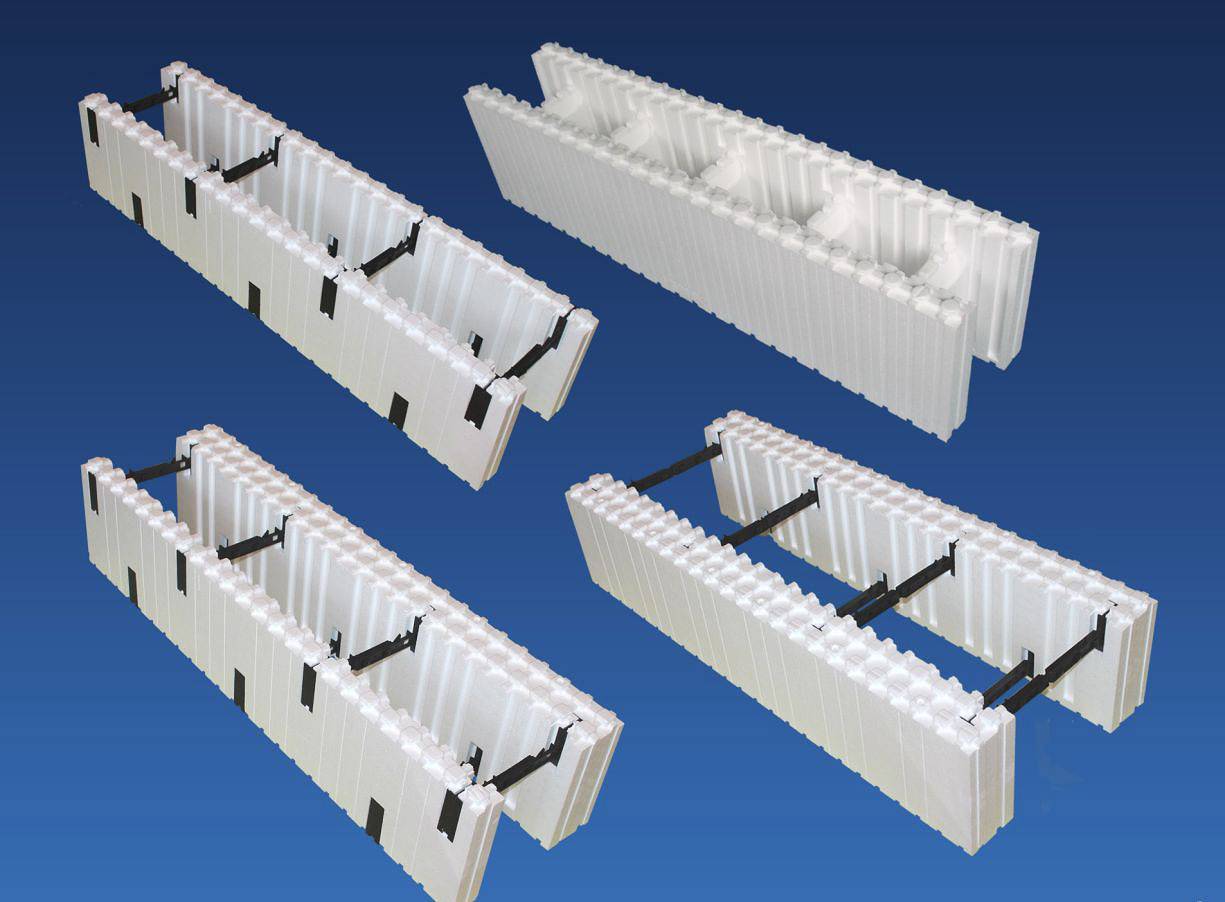

Существуют несъемные изделия из теплоизоляционных материалов заводского производства, для которых производитель разработал не только крепления, но и весь технологический процесс. Это значит, что сборка производится согласно инструкции производителя и при помощи определенных крепежных элементов.

Выбирая систему из пенополистирола от определенного производителя, необходимо обратить внимание на крепежи, при помощи которых она монтируется. Иногда цена на крепеж для определенной конструкции из теплоизоляционных материалов может быть завышенной, в таком случае лучше рассмотреть предложения другого производителя

Иногда цена на крепеж для определенной конструкции из теплоизоляционных материалов может быть завышенной, в таком случае лучше рассмотреть предложения другого производителя.

Особенности установки опалубки

Схема установки опалубки

Общими особенностями установки являются обязательное соблюдение геометрических размеров. А также выставление всех углов конструкции в одном уровне. А для каждых типов опалубочных систем есть свои особенности.

Щитовой

Щитовая опалубка

Щитовой

Устанавливая щитовую опалубку из досок нужно обращать внимание на высоту плоскостей. Ширина досок может отличаться, в результате получаются различные по высоте конструкции

Это может повлиять при определении общего уровня установки системы. Нужно стараться подобрать щиты так, чтобы на внешнем контуре или на внутреннем были конструкции одинакового размера.

При монтаже такой системы необходимо контролировать толщину будущего основания, то есть расстояние между внешней и внутренней стороной. Доски могут быть изогнутыми, а это значит, что расстояние будет в разных местах различным.

Подобные ситуации исправляются за счет металлических шпилек, которые стягивают плоскости, или при помощи распорок, увеличивающих расстояние между щитами.

Съёмной

Монтаж съемной опалубки

Съёмной

Монтаж съемной опалубки начинают от любого угла, чем и закрепляются два направления. Для крепления используются специальные замки. Устанавливается форма на заранее подготовленную поверхность. В местах неровностей, ведут подсыпку грунтом.

Устойчивость всех элементов достигается за счет взаимного крепления листов формы друг к другу, чем создается жёсткость системы.

В горизонтальной плоскости правильность установки контролируется уровнем.

Снятие опалубки с фундамента (пошаговая инструкция)

Снятие опалубки

Демонтаж всей конструкции проводят после того, как бетон набрал 70% прочности. Это примерно через 21 день.

1ШАГ 1

Проводится снятие всех шпилек, установленных при монтаже. Гайки скручиваются, и шпильки вытаскиваются. Впоследствии их можно будет использовать повторно.

2ШАГ 2

Убираются все подкосы, подпорки с внешней стороны фундамента. Вытаскиваются забитые колья.

3ШАГ 3

Выкручиваются саморезы, которыми крепились внутренние распорки опалубки.

4ШАГ 4

Снимаются щиты конструкции. После набора прочности бетоном, дерево легко от него отходит.

Такие же шаги предпринимаются при демонтаже внутренней части опалубки.

Проведя демонтаж всей системы, плоскости можно разделить на доски, которые будут использованы на стройке.

Устройство опалубки собственными руками

Устройство опалубки собственными руками – несложная, но ответственная работа, требующая внимания к проведению всех операций. Важным моментом являются подготовительные операции и приобретение материала. Выбор опалубочной системы зависит от конструктива фундамента и финансовых возможностей застройщика.

Дополнительные рекомендации и разъяснения можно получить, просмотрев ниже представленный ролик:

https://youtube.com/watch?v=VqNYFB-8C5Y

ОПАЛУБКА СВОИМИ РУКАМИ

Опалубка для фундамента: виды (из досок для ленточного, несъемная), устройство, пошаговое изготовление своими руками (Фото & Видео)

5.5 Общий балл

Про опалубку для фундамента

Доступность применения

8.5

Актуальность информации

9

Раскрытие темы

9.5

Рейтинг пользователей: 1 (1 Голос)

Монтаж съемной опалубки из фанеры

Фанера позволяет получить герметичные щиты, обладающие ровной и гладкой поверхностью. Для разовой заливки можно обойтись самой дешевой сосновой фанерой, но для многоразовой опалубки рекомендуется выбирать более прочную березовую фанеру, пропитывать ее олифой или приобретать ламинированную фанеру (оптимальный вариант).

Толщину листов выбирают исходя из высоты опалубки, но не менее 10-12 мм. Обычно используется фанера 14-18 мм.

Порядок сборки:

1. Нарезаются фанерные щиты по размерам.
2. Из деревянных брусков (50 на 50 мм) изготавливается каркас щитов. Он представляет собой окантовку, расположенную с внешней (нерабочей) стороны щита. Между собой планки соединять не надо, но к фанерному листу они прикрепляются прочно. Для крепления используются гвозди, саморезы или металлические шпильки (для больших щитов).
3. В траншее вбивают колышки, предназначенные для упора щитов.
4. Готовые щиты размещают в траншее, выравнивают их положение. Расстояние между параллельными щитами фиксируется поперечными распорками, которые впоследствии перед заливкой удаляют.
5. Отдельные щиты соединяют между собой для получения непрерывных стенок опалубки. Стыки заделывают максимально плотно, при появлении щелей их сразу заделывают.
6. Сверху на щиты с шагом около 1 м устанавливают П-образные хомуты, удерживающие щиты от выдавливания при заливке.
7. Рекомендуется застелить внутреннюю часть полиэтиленом, чтобы герметизировать опалубку и улучшить режим затвердения бетона. Фанера останется чистой и может быть использована вновь или для других целей.

ОБРАТИТЕ ВНИМАНИЕ!
После покупки материала надо осмотреть его и нанести слой олифы на всю поверхность и торцовые участки. Это поможет облегчить демонтаж опалубки и сохранит ее для повторного использования.

Виды опалубок

В зависимости от конкретного назначения опалубки, существуют два основных вида – съёмная и несъёмная.

Съёмные варианты

Опалубки первого вида допускают полную разборку конструкции после застывания бетонной смеси. При установке такой опалубки необходимо тщательно проконтролировать все соединения элементов и продумать технологию разборки, которая проводится после набора бетоном 65% своей нормативной прочности.

Для съёмного варианта можно брать в аренду опалубку заводского изготовления в любой комплектации. Для этой цели хорошо подойдёт металлический вариант – алюминий или сталь.

ФОТО: opalubka-sten.ruСъёмная разборная опалубка заводского изготовления из металла

Несъёмные разновидности

Неразборная опалубка остаётся на своём месте навсегда. Она играет роль дополнительной тепло- и звукоизоляции. Несъёмная система частично упрочняет основание. Качественные щиты опалубки фундамента являются дополнительной защитой его от атмосферных и погодных воздействий.

Такие функции хорошо выполняют щиты из пенопласта или пенополистирола. Этот материал устойчив к атмосферным нагрузкам, обладает высокими теплоизолирующими характеристиками и экологически безопасен.

Заливка бетона в опалубку

Правильная заливка бетона в опалубку – основа качества и красоты будущего строения. Любое дело в начале требует твердого основания – это гарантия того, что его результат будет прочным и долговечным. В строительстве основанием является фундамент здания, и от того, насколько правильно будет произведена заливка бетона в опалубку фундамента, будет зависеть судьба постройки.

Существует несколько условий, придерживаясь которых, можно добиться наилучшего качества при заливке опалубки:

• соблюдение технологии при выполнении работ;
• применение качественных материалов;
• применение конструкции опалубки, наиболее точно соответствующей проекту строящегося здания.

Заключение

Опалубка формирует фундамент такой ширины, чтобы на него опирались несущие стены и края конструкций перекрытия. В качестве перекрытия используют железобетонные плиты.

Опорой элементов перекрытия могут служить железобетонные ригели, деревянные брёвна и металлические балки

Важно, чтобы поверхность фундамента была строго горизонтальной, что обеспечит качественное прилегание конструкций перекрытия

Это обеспечит правильное распределение нагрузки на горизонтальную поверхность основания здания. Разнообразие видов ограждающих конструкций позволяет застройщику выбрать оптимальный вариант опалубки для возведения своего фундаментного основания.
