Самостоятельное изготовление вибратора для укладки бетона

Назначение

Приготовленный бетонный раствор, несмотря на тщательное перемешивание, остается неоднородным, что приводит к нарушению технических и эксплуатационных характеристик. Кроме цементного молочка, щебня и песка, в нем содержится вода и пузырьки воздуха.

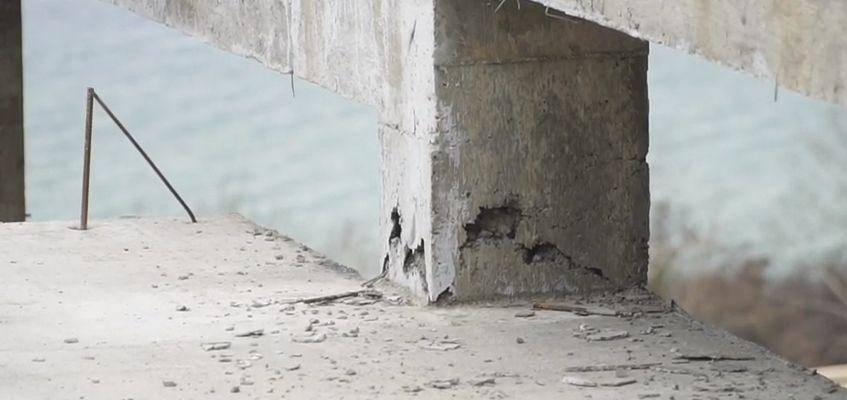

Если бетон просто залить в опалубку, получится неоднородная по своей структуре конструкция. В середине останется воздух, образуются раковины, а наполнители не «упакуются» в плотный монолит.

Применение виброуплотнителя для бетона увеличивает текучесть смеси без дополнительных присадок, за счет движения ее компонентов. Воздушные включения выталкиваются на поверхность монолита, а наполнители равномерно распределяются по его объему.

В процессе работы вибратора объем залитого в опалубку бетона уменьшается на 30%. Этот эффект возникает из-за избавления от пустот, заполненных воздухом и более плотной укладки песка и щебня. В результате прочность массивной конструкции достигает максимально возможного значения и высокой плотности для заданной марки бетона.

Вибромотор своими руками для вибростола

Вибрационный стол состоит из следующих частей:

  • силовой металлоконструкции, представляющей собой раму;
  • столешницы, подвижно закрепленной на опорной станине;
  • электропривода, представляющего собой вибрационный двигатель;
  • пружин, необходимых для связи площадки со стальной рамой;
  • электрического пульта управления, установленного на станине.

Эффективное уплотнение обеспечивается при следующих условиях:

  • уменьшенной вибрационной амплитуде;
  • равномерной вибрации площадки.

Для этого важно:

  • правильно подобрать вес груза;
  • определить координаты крепления привода;
  • подобрать характеристики вибромотора.

Алгоритм изготовления вибратора из дрели

Самый простой вариант – это приобрести готовую насадку на электродрель для уплотнения бетона заводского производства. Однако такой вариант требует материальных затрат.

Если есть желание сделать все самостоятельно, предлагаем вариант сборки глубинного вибратора для бетона на базе электродрели с гибким валом. Схематически конструкция создаваемого самодельного вибратора представлена на фотографии ниже.

Никаких изменений в конструкцию электродрели вносить не потребуется, понадобится собрать только вибронаконечник с валом.

Инструменты и материалы

Для этого потребуются кроме самой дрели такие инструменты и материалы:

  • стальной стержень либо трос длиной около метра с диаметром 1,5 см;
  • сварочный аппарат с электродами по нержавейке;
  • 2 подшипника роликового типа, наружный диаметр которых будет составлять 52 мм (например, марки NF304 либо 12304);
  • 0,5 м стальной нержавеющей трубки с внешним сечением 55 мм при толщине стенки равной 1,5 мм;
  • дрель с набором сверл по металлу;
  • 0,4 м металлического прута прямоугольного сечения (с длиной большей стороны не более 25 мм);
  • мечик для нарезания резьбы;
  • зажимной винт;
  • болгарка с отрезными кругами по металлу или ручная пила;
  • резиновая или поливинилхлоридная трубка по длине стержня (троса), диаметром позволяющим одеть ее на стальной наконечник;
  • кожух, который будет защищать вибронаконечник;
  • металлический стержень круглого сечения (диаметром 15 мм, достаточно 20 см длины);
  • фрагмент листа металла примерно 20 на 20 см (толщиной от 1,5 мм);
  • рулетка с маркером.

Если применять трос, то предварительно требуется заварить его концы, чтобы он не распускался при дальнейшей эксплуатации оборудования.

Последовательность сборки

Вибрирующая рабочая насадка на дрель изготавливается в такой последовательности.

  1. Разрезают болгаркой металлический прут круглого сечения на 2 равные по длине части.
  2. Приваривают отрезки к прямоугольному стержню с обеих сторон.
  3. Одевают на самодельный дебаланс с каждой стороны по подшипнику.
  4. Вставляют собранную конструкцию внутрь стальной трубки.
  5. Обрезают круглый стержень с любой стороны вровень с трубой.
  6. Вырезают из металлического листа крышечку для рабочего торца вибронаконечника.
  7. Приваривают заглушку.
  8. Просверливают в выходящем из наконечника конце 2 отверстия для состыковки с валом: одно – с торца по центру (вдоль оси вращения) глубиной и диаметром 1,5 см, а другое – перпендикулярно ему через 7 мм от края (сечением 4 мм).
  9. В меньшем отверстии нарезают резьбу под зажимной винт.
  10. Вставляют стержень (трос) в ПВХ либо резиновую трубку, смазав его предварительно, при этом оставляют с каждой стороны запас около 5 см.
  11. Соединяют вал с вибронаконечником.
  12. Натягивают шланг на вибробулаву, фиксируя его с помощью хомута.
  13. Второй конец вала обрезают до нужной длины и закрепляют его в патроне электродрели так, чтобы вращался только трос, а шланг был неподвижен.
  14. Защищают вибронаконечник пластиковым кожухом.
  15. Подключают шнур питания электродрели к сети и проверяют работоспособность сделанного бетонного вибратора.

Умельцы придумали еще множество вариантов преобразования электродрели в вибратор. Как сделать бетонный уплотнитель без гибкого вала, показано в видеоролике:

Нюансы изготовления

При сборке самодельного вибратора из дрели следует учитывать следующие моменты.

  1. Чтобы металлические детали насадки были прочными и не разрушились от воздействия коррозии, их делают именно из нержавеющей стали.
  2. Если патрон дрели не рассчитан на диаметр вала, то понадобится приобрести подходящий переходник.
  3. Перед установкой подшипники хорошо смазывают. Они должны располагаться в стальной трубке без перекосов, а вал из металлических стержней должен свободно вращаться.
  4. Места стыковок должны быть максимально герметичными, чтобы инструмент прослужил долгое время.

Сборка вибратора своими руками из дрели

Если вам необходим глубинный вибратор, то его можно собрать просто из электрической дрели.

Прежде чем изготавливать самодельный вибратор для бетона, необходимо понять, на чем основан принцип действия приспособления

Обыкновенную дрель можно найти практически в каждом доме. Основной движущей силой такого устройства будет превращение вращательного движения в колебательное.

Главной движущей силой устройства будет самая обыкновенная дрель

Выбор материала для сборки вибратора

Для сборки такого устройства из дрели подойдёт любой инструмент мощностью 1 кВт и более. Понадобится насадка с эксцентриком и прочный наконечник из нержавейки. Кроме этого, в наличии должны быть:

  • трубка из нержавейки длиной 55 см и Ø 4 см;
  • металлический стержень Ø 15 мм;
  • отрезок металлического стержня прямоугольной формы;
  • два качественных подшипника и втулка;
  • гнущийся армированный шланг с гидроизоляцией или резиновая прочная трубка;
  • внутренний стержень для трубки (можно взять тросик спидометра).

    Масса эксцентрика создает силу, которая заставляет насадку колебаться с определенной частотой

Инструменты для сборки

Для сборки вибратора надо иметь набор таких инструментов:

  • набор свёрл по металлу;
  • электро или газосварка;
  • ножовка;
  • стержень прямоугольного сечения.

Этапы изготовления глубинного вибратора

Сборка конструкции проводится в следующем порядке:

  1. Подбираем нержавеющую трубку из стали длиной около 40–60 см и Ø 3–4 см. Для устройства внутреннего стержня надо взять металлический прут Ø 12–15 мм. Он будет сдвигать всю систему механизма в определённую сторону и обеспечивать вибрационные колебания. Так как бетон является очень агрессивной средой, то нержавеющая сталь — это единственный подходящий металл для изготовления вибратора.

    Для изготовления внутренней оси используется металлический стержень

  2. Изготавливаем центральную деталь и подготавливаем металлическую трубку, а затем совмещаем их между собой. Предварительно на одном конце стержня насквозь сверлим отверстие, посредством которого будем прикреплять привод к прибору.

    Подшипники позволят центральной детали свободно вращаться

  3. Чтобы сердечник мог легко и свободно «ходить» без трения, надо взять несколько качественных подшипников, в середину которых будет устанавливаться округлая часть конца стержня. Затем его надо продеть внутрь трубки, и с двух сторон до упора забить подшипники.

    Подшипники должны устанавливаться только высокого качества

  4. Если с боку носовой части конец стержня слишком выдаётся вперёд, то его надо обрезать до длины мм. Также подшипники надо с двух сторон надёжно защитить металлической самодельной крышкой от проникновения в них пыли и грязи, иначе устройство перестанет вращаться и эксплуатировать его будет невозможно. Подшипники должны быть качественными, так как на них приходится самая большая нагрузка вибратора.
  5. На второй конец гибкого стержня надеваем втулку, которая будет плотно закрывать вращательный элемент вибратора.

    Качество защиты влияет на долговечность работы вибратора

  6. Готовим трубку из толстой резины или гнущегося пластика и подвижный стержень для сборки внутреннего устройства, который может свободно гнуться. Из этих элементов делаем эксцентричный вал, который предназначен для соединения электродрели с насадкой, создающей виброколебания.

    Чтобы облегчить работу, можно воспользоваться тросиком от спидометра автомобиля

  7. На вал надеваем трубку так, чтобы с двух его сторон осталось снаружи 4–5 см запаса. При вращательном движении стержня создаётся определённая вибрация, которая и необходима для работы всего устройства.
  8. Далее с одной стороны вдеваем в стержень специальную втулку. Упираем в стержень сердечника, где делали отверстие и соединяем их воедино. Набиваем втулку так, чтобы она плотно уткнулась в подшипник и хорошо скрыла соединительный «шов».
  9. Затем на втулку натягиваем шланг и крепим его плотно хомутом, а также делаем из какого-нибудь плотного материала защитный чехол для наконечника.

    Шланг должен быть плотно защищён хомутом

  10. Получился вибратор для бетона, сделанный из дрели.

Электрическая дрель — оптимальный инструмент, если нужно сделать погружной бетонный вибратор

Какие задачи решает инструмент

Каждый вибратор по бетону для заливки своеобразной массы помогает строителям решить одновременно несколько важных вопросов. Перечень задач, которые ложатся на приспособление для укладки, выглядит так:

  1. Уменьшение количества воздушных масс.
  2. Качественная трамбовка смеси для заливки бетона.
  3.  Повышение вязкости стройматериала.
  4.  За счет уплотнения бетона основание намного быстрей отвердевает.

Разбираемый прибор эксперты считают немаловажным для фундамента зданий, уже на стадии проведения работ можно значительно повысить стойкость конструкции к влаге, жаре или низким температурам.

Разобравшись, для чего нужен вибратор, стоит переходить к подробному знакомству с устройством. Ведь такой инструмент для раствора функционирует по особой технологии.

Что потребуется для изготовления?

Для изготовления рассматриваемого устройства потребуются следующие предметы:

  • электроинструмент, создающий вращательное движение;
  • стальная трубка, диаметр которой должен быть не менее чем 50-60 мм, длина – 50-60 см;
  • стальной стержень большей длины, чем трубка. Диаметр его – 15-20 мм;
  • короткий кусок прямоугольного стержня (длина и другие габаритные размеры выбираются произвольно);
  • пара подшипников, размеры которых должны позволять поместить внутри них стержень и прочно закрепить его изнутри трубки;
  • прочная втулка, которая герметично закроет вращательный тракт вибратора;
  • гидроизоляционный шланг, имеющий внутреннее армирование (длина не более 1,5 м). Можно использовать трос для прочистки канализации, он отлично подойдет в данном случае;
  • изоляция для защиты рабочих поверхностей;
  • хомуты, которые могут обжать трубку диаметром 50-60 мм.

Самой важной частью является механизм, который будет приводить в движение всю конструкцию. В роли него может выступать дрель, мощность которой должна приближаться к 1 кВт, либо перфоратор, который может работать в режиме сверления в течение долгого времени (его мощность должна быть не менее чем 1,5 кВт)

В роли него может выступать дрель, мощность которой должна приближаться к 1 кВт, либо перфоратор, который может работать в режиме сверления в течение долгого времени (его мощность должна быть не менее чем 1,5 кВт).

Также стоит очень внимательно отнестись к выбору материала, из которого будут изготовлены все составные части вибратора. Дело в том, что цементный раствор – чрезвычайно агрессивная среда.

При контакте с любой поверхностью она может оказывать сильное воздействие

Потому стоит остановить свое внимание на стержнях, трубках и подшипниках, которые выполнены из высокопрочной нержавеющей стали с высоким содержанием углерода

В противном случае после нескольких применений устройство может просто выйти из строя из-за механической поломки и покроется слоем ржавчины, что недопустимо.

Особое внимание необходимо уделить самим подшипникам. Они должны быть рассчитаны на довольно большую нагрузку во время работы, так как бетон имеет относительно высокую плотность, и сопротивление среды будет чрезвычайно сильным

При использовании материалов малой прочности они могут попросту не пережить даже одного цикла работы.

При конструировании необходимо максимально защитить поверхности подшипников от попадания различных песчинок и других частиц, которые выступают в роли абразива.

Они могут либо привести к поломке подшипников, либо существенно снизить их ресурс. В таком случае придется тратить средства и время на замену данных элементов механизма.

Выбор материала для изолирования поверхностей от контакта с раствором следует также производить очень тщательно. Он должен обладать хорошей механической прочностью, а также быть устойчивым к агрессивному воздействию раствора.

Для трубки, которая является самой габаритной деталью в конструкции, можно применить обычный садовый шланг. Его преимущество в цене: при повреждении или другой непредвиденной ситуации можно попросту выкинуть старый и приобрести новый.

Пошаговая инструкция по сборке конструкции

В качестве насадки необходимо применять нержавеющую сталь, бетон – это агрессивная среда и обычное железо выйдет из строя очень быстро. Если же учитывать щебень и песок, фактор прочности станет еще более актуален. Лучше всего брать трубку из стали толщиной около 4 см, в середину которой впрессовывается прут, толщиной 1,5-2 см. К главному стержню приваривается дополнительный, прямоугольной формы. Только так удастся достичь наиболее эффективной вибрации, путем смещения центра тяжести.

Благодаря подшипникам стержень и крепят внутри трубки. Но при этом его вращение ничего не должно затруднять. После, в одном из концов нужно просверлить отверстие, которое и крепится к перфоратору.
Привод соединяем с насадкой при помощи втулки. Второй конец привода фиксируется в держателе дрели / перфоратора. Устройство с включенным двигателем может фиксироваться тисками вблизи обрабатываемого раствора либо находиться в руках.
Сердечник, присоединяемый к перфоратору должен легко вращаться, иначе будет проявляться чрезмерная нагрузка на аппарат. Для этого металлический стержень с обоих сторон оснащается подшипниками. Они набиваются на стержень (см. фото).

Слишком длинный конец в рабочей части стержня, выступающий над подшипником, нужно обрезать, оставив кусок примерно 5-10 мм. Сами подшипники нужно защитить от грязи и пыли, при чем сделать это с обоих сторон

Иначе весь механизм прекратит вращение и быстро выйдет из строя.
Важно! Не пытайтесь сэкономить на подшипниках. Именно от их качества и будет зависеть долговечность конструкции

Второй конец стержня необходимо, в целях безопасности оснастить защитной втулкой, которая полностью закроет вращающуюся часть.

Соединить перфоратор и рабочий наконечник можно посредством специальной трубки, которая может принимать произвольную форму и в то же время передавать вращающее усилие.

Трубку нужно присоединить так, чтобы с обоих сторон перекрытие составляло около 4-5 см. Только так представляется возможным правильно передать вибрацию к рабочей части системы. Такая конструкция компенсирует взаимодействие вращательной и ударной силы, с целю предотвращения разрушения патрона перфоратора.

Для более подробного разбора рекомендуем посмотреть эту подробную видео-инструкцию в двух частях:

Бетон хорошо уплотняется. Обработка каждой области раствора может длиться до 3 минут. Можно вести и обработку опалубки бетона, воздействуя на нее снаружи.

Несомненным преимуществом такой технологии выступает ее мобильность, устройство легко взять с собой на любой объект. Также важна дешевизна в производстве, благодаря которой каждый сможет изготовить своими руками устройство без значительных финансовых затрат.

Как сделать самодельный вибратор для бетона

В качестве движителя – применяется мощная электродрель. Гибкий вал для передачи крутящего момента можно изготовить из прочного армированного шланга и пружины для прочистки канализационных труб (имеется в продаже в любом магазине сантехники). Вал необходимо смазать консистентной смазкой, для уменьшения трения и износа шланга.

Самое сложное в этой конструкции – закрепить шланг на дрели таким образом, чтобы обеспечить вращение патрона с закрепленным гибким валом, и препятствовать проворачиванию самого шланга.

Булава делается из нержавеющей трубы диаметром 40-50 мм. Другой материал использовать нежелательно. Обычная сталь будет интенсивно коррозировать под воздействием агрессивной химической среды, а цветные металлы не имеют достаточной прочности под воздействием вибраций.

Место входа гибкого вала герметично, благодаря патрубку, приваренному к входу в булаву. На него надевается защитный шланг.

Внутри наконечника размещается эксцентрик, сделанный своими руками из стального круга и приваренной вдоль оси арматуры. При вращении смещенный центр тяжести создает биение, необходимое для работы.

Эксцентрик устанавливается в трубе при помощи двух подшипников. На них не нужно жалеть средств (если удастся раздобыть бесплатно – вам повезло). При таких осевых нагрузках, дешевые китайские запчасти выйдут из строя за несколько применений.

ВАЖНО! Все соединения должны быть герметичны. В противном случае, попавший внутрь бетон моментально уничтожит все трущиеся и скользящие элементы.. Поскольку шланг сложно подсоединить к дрели герметично – верхняя его часть не должна погружаться в раствор

Хотя существуют фабричные насадки на дрель, работающие по такому принципу. Шланг надевается на шейку дрели при помощи муфты, патрон дрели не используется. Можно взять технологию на вооружение

Поскольку шланг сложно подсоединить к дрели герметично – верхняя его часть не должна погружаться в раствор. Хотя существуют фабричные насадки на дрель, работающие по такому принципу. Шланг надевается на шейку дрели при помощи муфты, патрон дрели не используется. Можно взять технологию на вооружение.

Общий принцип конструкции показан на схеме. При наличии элементарных навыков в слесарном деле изготовить строительный погружной вибратор можно за пару выходных.

Электродрель

Здесь используется вращательное движение рабочей части. Ее делают по-разному. Например, тот же штырь с приваренной на конце «перекладиной» (буква «Т»). Используется и тросик с проволокой внутри (как для спидометра автомобиля). Можно из проволоки сделать фигурный наконечник.

Есть и более сложные конструкции рабочей части. Например, использовать трубу, в которую впрессовываются подшипники и затем вставляется металлический штырь.

При изготовлении вибратора из подсобных средств нужно учесть некоторые моменты:

  • мощность эл/инструмента. У промышленных изделий она не менее 1 кВт. Понятно, что «кухонным миксером» работать не получится;
  • состав и консистенция раствора. Имеется в виду не столько то, что использовалось в качестве заполнителя, а размер его фракций. Та же щебенка может быть как крупной, так и мелкой. Кроме того, работать с ней (любого размера) труднее, чем с галькой. В зависимости от марки цемента и соотношения компонентов раствор может быть густым или не очень. Определяя, что использовать в качестве насадки на инструмент, эти нюансы следует учесть. Иначе или толку не будет, или эл/двигатель сгорит.

Узел подмеса с трехходовым клапаном

Трехходовой вариант совмещает в себе две функции: байпасного балансировочного крана и перепускного питающего клапана. Внутри него перемешиваются потоки холодной обратки и горячего теплоносителя.

Трехходовые устройства нередко оснащают сервоприводами, предназначенными для управления термостатическими приборами и контролерами погоды. В этом случае внутри клапана имеется заслонка, находящаяся в зоне 90 ° между обратным трубопроводом и трубой подачи нагретого теплоносителя от агрегата. Ее можно устанавливать в любом расположении – с уклоном в одну из сторон или посередине в зависимости от требуемого соотношения между горячей водой и обраткой.

Принято считать, что данный вид клапанов незаменим для отопительных систем с большим числом контуров.

Из недостатков этих элементов следует отметить:

  1. Не исключены случаи, когда в результате сигнала от термостата клапан открывается и впускает теплоноситель, имеющий температуру 95 °С, в контур пола. Такие резкие температурные скачки при эксплуатации системы недопустимы, поскольку от избыточного давления трубопровод может лопнуть.
  2. Трехходовые клапаны, имеющие значительную пропускную способность, даже в случае минимального сбоя в регулировке устройства могут сильно изменить температуру в контуре.

Чтобы поменять мощность системы нагрева пола в зависимости от погоды используют специальную арматуру – погодозависимый контролер. Например, в случае резкого похолодания, помещение в доме начинает остывать быстрее и нагревательная конструкция не может справляться со своим назначением. Для повышения ее эффективности следует увеличить нагрев теплоносителя и его расход.

Можно задействовать клапаны, управляемые вручную и при изменении погоды каждый раз крутить вентиль. Но недостаток такого метода очевиден: оптимальный режим выставить сложно. Поэтому многие домовладельцы отдают предпочтение клапанам с автоматическим управлением. Контролер вычисляет требуемую температуру и плавно управляет устройством.

Вся зона в 90 градусов разбита на 20 секторов, в каждом из которых 4,5 градуса. Контролер проверяет температурный режим раз в 20 секунд. Когда фактическая величина температуры воды, поступающей в систему, не отвечает расчетной, тогда клапан разворачивается в одну из сторон на 4,5 градуса.

Кроме этого, контролер позволяет сэкономить энергоносители. При отсутствии жильцов он понижает температуру в комнатах до минимально возможной отметки.

Как сделать вибродвигатель своими руками

Для создания более плотной массы бетона в основах под дом и других конструкциях из него, используются вибромоторы погружного или поверхностного типа, мощность которых составляет от 1 до 1,5 кВт, работа в сети 220 В. Чертежи вибромотора можно найти в свободном доступе на просторах интернета. Для его изготовления необходимы:

  1. Ручки для направления, удерживания, переноса устройства.
  2. Электродвигатель необходимой мощи.
  3. Эксцентриковый дебаланс.
  4. Кабель питания.
  5. Основания нужных габаритов.

Какова мощность? Для того чтобы сделать вибромотор погружного типа необходимо применить перфоратор силой не меньше 1,5 кВт.

Также потребуется прут из метала нужной длины, пластина из метала диаметром примерно 60 мм. К торцу прута или арматуры крепится пластина при помощи сварки, другой торец нужно обточить таким образом, чтобы была возможность закрепить его в хвостовой зоне перфоратора.

Механизм способен уплотнять бетон при помощи вращательных и поступательных движений. Пузыри воздуха, которые образуются в бетоне, удаляются быстро и без проблем. Положение вибратора нужно изменять каждые 2-3 минуты.

Вибромотор на 220 Вольт своими руками

Вибродвигатель данного типа работает при помощи воздействия на бетон через опорную поверхность действующего элемента.

Оборудование

Чтобы его изготовить необходимо следующее оборудование:

  • перфоратор малых размеров;
  • электродрель.

Чтобы работа была качественной, хватит мощности на уровне 1–1,5 кВт.

Инструмент

Для конструкции с маневренным валом нужны:

  • дрель с электроприводом;
  • труба из нержавейки;
  • металлический трос в защитном кожухе;
  • ось из стали;
  • шарикоподшипники – 2 шт.

В трубе необходимо составить два подшипниковых узла, на внутренней обойме которых поставлен стержень из стали с эксцентриком.

Он совмещается с дрелью при помощи эластичного троса.

Во время вращения вала появляется колебание насадки, и как результат, повышается плотность бетона.

Вибромотор своими руками для вибростола

Составляющие вибрационного стола:

  1. силовая металлическая конструкция наподобие рамы;
  2. столешница, зафиксированная на опорном станке;
  3. электропривод – вибродвигатель;
  4. пружины, которые нужны для взаимодействия площадки с рамой из стали;
  5. пульт управления, установлен на станке.

Плотность бетона достигается при соблюдении таких условий:

  1. понижение амплитуды вибрации;
  2. ритмичная вибрации площадки.

Чтобы этого достичь, нужно точно подогнать вес груза, установить координаты соединения привода, подобрать набор характеристик вибродвигателя. Мотор нужно аккуратно зафиксировать на раме механизма и подсоединить кабелем к пульту управления.

Существуют разные версии качественного исполнения, которые различаются местоположением груза.

Один может устанавливаться на валу двигателя, а также функционировать автономно. Второй вариант предусматривает передачу крутящего момента при помощи ременной передачи.

Вибромотор на основе перфоратора

Он имеет простую конструкцию, изготавливается из таких деталей:

  • стержень из стали;
  • шайба торцевая.

Шайба крепится при помощи сварки в торце бруска, а его длина отвечает глубине формы. Работа устройства реализовывается при возвратно-поступательном ходе рабочего органа. Пика прикасается к дну на формы и влияет на бетонную массу, проявляя себя как ключ вибраций.

При выполнении мероприятий, связанных с благоустройством территории частного дома или дачного участка, возникает необходимость в использовании изделий из бетона. Их, конечно, можно приобрести в специализированных магазинах. Однако имеется возможность сэкономить финансовые ресурсы, если самостоятельно изготовить тротуарную плитку и бордюры. Для этого потребуется оборудование для вибрационного уплотнения смеси, включающее вибродвигатель. Остановимся на сфере использования, назначении, устройстве. Рассмотрим характеристики, а также технологию изготовления.

Описание устройства

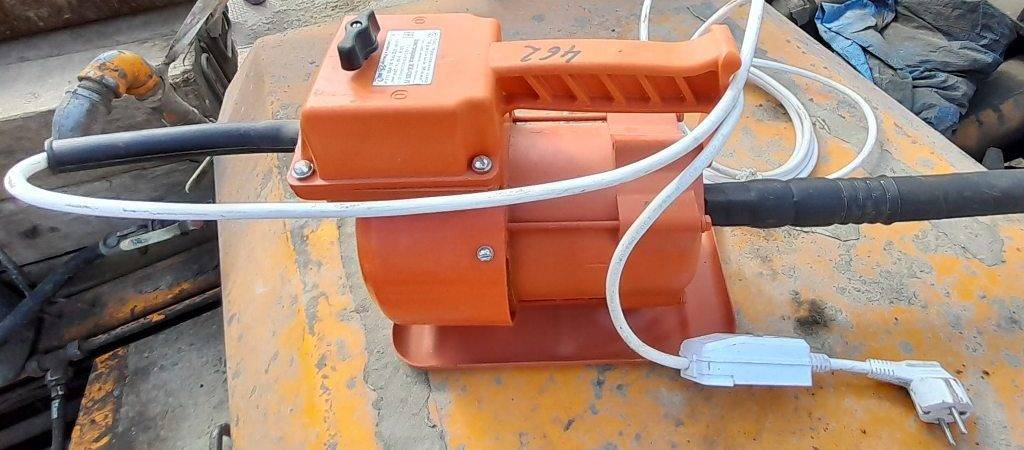

Мощный вибратор для бетона относится к разновидности строительных приспособлений, способных хорошо уплотнить раствор после воздействия многочисленных колебаний. Каждый профессиональный монтажник знает, что при заливке фундамента смесь обязательно насытится воздухом.

Подобных пузырьков будет насчитываться сотнями, а при застывании влага испарится и основание останется пористым. На срок службы твердой бетонной смеси подобные факторы также негативно влияют.

Инструмент поможет выгнать весь воздух из смеси, а также способствует проникновению массы в труднодоступные места опалубки.

Не стоит спешить приобретать профессиональные образцы приборов, ведь пользуясь приведенной ниже инструкцией, можно создать агрегат собственными руками. Начинать знакомство с инструментом нужно последовательно, узнать виды и характеристики, а также технологию проведения манипуляций.

Поэтому опытные строители всегда используют вибратор по бетону, чтобы уплотнить массу, прибор ручной, его можно запросто переносить по территории. При выборе вибро агрегата для фундамента получится найти отечественные и зарубежные модели с разными показателями мощности.

Как из дрели сделать вибратор инструкция

Если нет перфоратора среди инструментов, но есть дрель, то из нее также можно сделать вибратор. Конструкция насадки будет несколько иной, и сам процесс изготовления потребует несколько больше времени. Первоначально рассмотрим особенности изготовления приспособления, а после разберемся с принципом создания самодельного вибратора под дрель. Сразу следует отметить, что вариантов изготовления устройств также много, и все зависит от фантазии и наличия соответствующего материала в распоряжении.

  1. Устройство вибратора из дрели предусматривает превращение вращательных движений в колебательные. Достичь этого можно путем расположения внутри основного устройства смещенного центра тяжести
  2. В качестве наружного устройства применяется отрезок стальной трубы, длина которой может быть произвольной
  3. Смещенный центр тяжести — это еще одна трубка меньшего размера, которая размещается внутри первой трубы
  4. Внутренняя трубка должна вращаться, что достигается при помощи использования стального троса, один конец которого соединяется с внутренней стальной трубой
  5. Второй конец троса следует закрепить в патроне электродрели
  6. Чтобы гибкий стальной трос можно было держать в руках, его следует разместить внутри резинового шланга. Если изготавливать мини-вибратор, то в качестве передаточного механизма можно использовать стальной трос в бронированной оплетке от мотоцикла или велосипеда

https://youtube.com/watch?v=pRMMsj_cGxI

Вращающие движения патрона будут передаваться по стальному тросу к непосредственной насадке (внутренней трубке). Трубка, вращаясь внутри стальной трубы, будет создавать вибрирующие движения.

Теперь рассмотрим инструкцию с фотоописанием, как сделать вибратор из дрели самостоятельно из подручных средств. Для начала подготовим необходимый материал. Для реализации задумки понадобятся две трубки диаметром 40 мм и 30 мм. Длина этих труб выбирается в зависимости от того, какой глубины следует вибрировать бетон. Кроме того, понадобится стальной трос длиной 1,5-2 метра.

Еще понадобится также резиновый шланг толщиной больше стального троса. Лучше использовать гидравлический шланг, так как он прочный, надежный, и имеет на концах резьбовые соединители, которыми можно закрепиться к неподвижному основанию или булаве. Этот шланг используется в качестве неподвижного корпуса, в котором будет вращаться трос. Понадобится также сварочный аппарат и расходные материалы в виде резьбовых соединителей. Далее выполняется изготовление вибратора с дрели.

  1. Сначала надо соединить трос с трубкой меньшего диаметра. Для этого трос следует приварить к трубе с двух концов. На трубке следует сделать засечки, которые поспособствуют формированию дисбаланса устройства внутри внешней стальной трубы. Именно за счет этого дисбаланса и будут создаваться вибрирующие движения
  2. Чтобы приварить трос к трубе, можно взять неисправные гайки соответствующего размера, и с их помощью заклепать трос. После этого гайки приварить к концам трубы
  3. После этого полученное устройство необходимо установить внутри трубы с большим диаметром. Заварить концы металлом сверху и снизу так, чтобы внутри свободно вращалась трубка
  4. Трос выпустить из трубы через отверстие, так как он должен свободно вращаться
  5. Соединяем шланг с булавой или наболдажником путем завинчивания гайки. Если используется обычный шланг, тогда его следует надеть на торец трубки, и закрепить хомутом

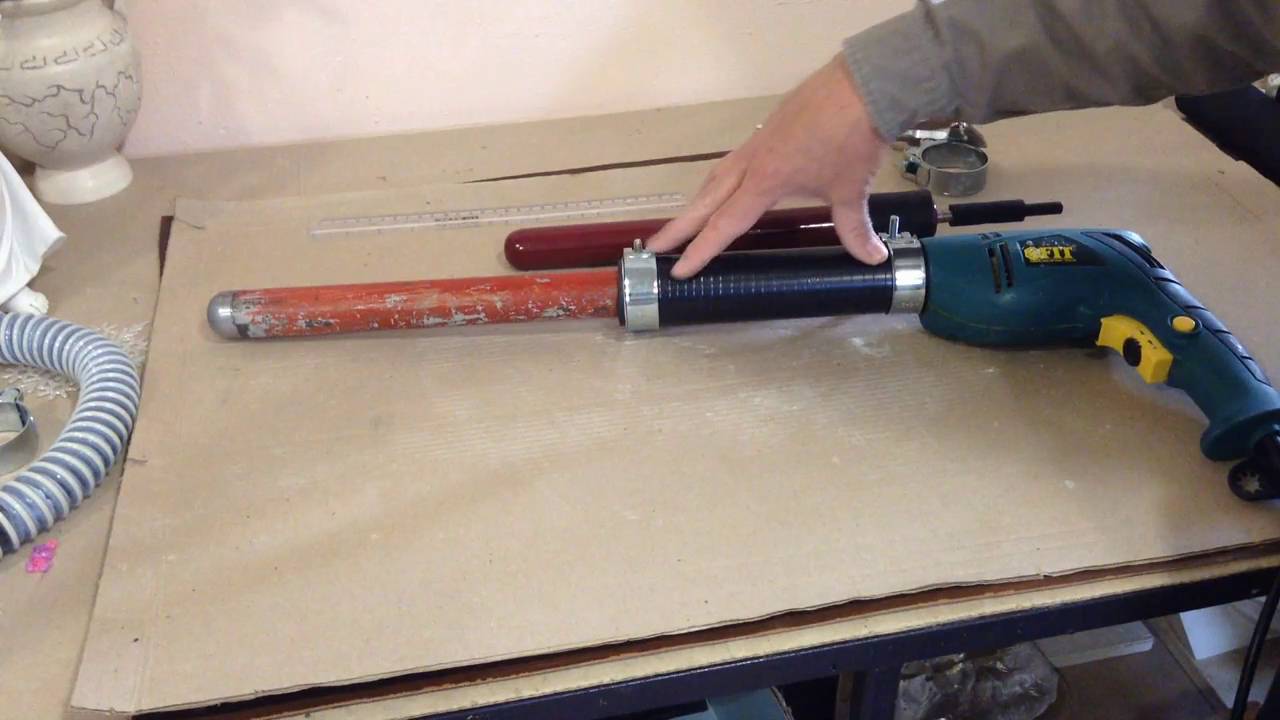

  6. Далее соединяется трос с патроном дрели, и получается готовый вибратор. Внешний вид устройства показан на фото ниже

Чтобы в процесс не держать шланг в руках, на дрель можно сделать специальный механизм крепления. Внешне его конструкция имеет следующий вид, как показано на фото ниже.

Ориентируясь на данную схему изготовления вибратора, немаловажно отметить, что применять такое устройство можно не только на дрели, но и на перфораторе, работая в режиме сверления. При этом понадобится выполнить небольшую доработку — приварить к концу стального троса хвостовик от бура

https://youtube.com/watch?v=eCcqpBOuPNc%3F

Это интересно! Чтобы рассматриваемый инструмент служил долго, рекомендуется выполнить такие немаловажные действия, как заполнить внутреннюю полость большей трубки солидолом, а также окрасить наружную поверхность краской. Солидол снизит трение трубок, увеличивая срок их службы, а краска исключит возникновение коррозионных процессов.

Вибратор для бетона из перфаратора

Говоря об уплотнении бетонного раствора, стоит назвать издревле распространённый способ, получивший название «штыкования». Его можно отнести к наиболее примитивным способам, дающим определённый, хотя и незначительный эффект. Вертикальные протыкающие («штыковые») движения черенком лопаты или металлическим стержнем, многократно повторенные по всей площади поверхности, позволяют удалить какое-то количество воздуха из состава смеси. Разумеется, такое уплотнение, выполняемое вручную — тяжёлый труд.

Несколько облегчит задачу самодельный вибратор для уплотнения бетона, изготовленный на основе строительного перфоратора. Сегодня у многих в хозяйстве есть подобный электроинструмент. Чтобы сделать такой простейший вибратор потребуется:

  • строительный перфоратор;
  • отрезок металлического стержня, арматуры;
  • толстая металлическая пластина большого диаметра.

Нужно учесть, что мощность двигателя перфоратора должна быть не менее 1,5 кВт. Тогда он сможет работать в бетонном растворе без перегрева достаточно долго. Длина металлического стержня или куска арматуры, стандартного диаметра, должна соответствовать максимальной глубине укладываемого слоя бетона, чтобы свободным концом он доставал до дна опалубки. Одна сторона рабочей насадки обрабатывается под хвостовик, чтобы его можно было зажать в патрон. Ко второму концу приваривается круглая металлическая пластина большого диаметра (от 50 до 70 миллиметров).

Такая конструкция пики обеспечит комбинированное действие вращательных движений рабочей части самодельного вибратора с его ударным воздействием на элементы опалубки, без их разрушения. Возникающая вибрация стенок формы, значительно повышает результативность удаления воздуха и уплотнения бетона. Работа ведётся по принципу «штыкования с отбоем» по всей площади уплотняемого элемента бетонной конструкции. Время обработки каждой точки может доходить до 3-х минут. Такой вибратор эффективен и при использовании в ударном режиме, воздействуя на опалубку снаружи.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
