Что такое виброизоляция фундамента

Технические характеристики

• Ширина: 30, 50, 70, 95 мм;
• толщина: 3 мм;
• упаковка: коробка 24 рулона, 12 рулонов, 6 рулонов.

Обеспечивает звукоизолирующий эффект для конструкций с перегородками из гипсокартона в тех местах, где они примыкают к поверхности пола, стен и потолка, сглаживает эффект «гулких» стен, компенсирует расширение при нагревании, а также повышает теплоизоляционные свойства конструкции.

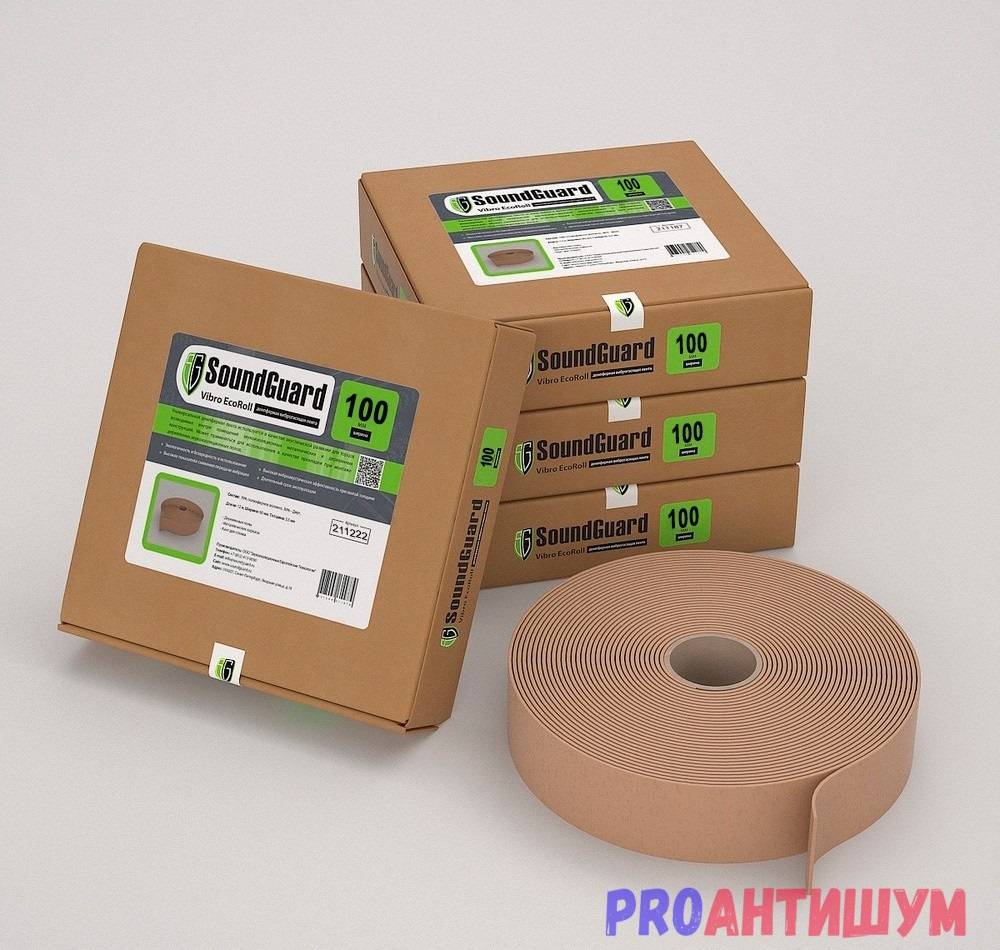

Уплотнительная виброизоляционная лента типа дихтунгсбанд (Dichtungsband) служит для обеспечения звукоизоляции в каркасах из металла, перегородках, потолках, и других конструкций, которые сооружаются при строительстве различных домов, зданий и сооружений.

В зданиях, где применен этот материал не слышно шума, источник, которого находится за стеной, в коридоре или за окном. Благодаря такой шумоизоляции, примененной в офисе, служащие не будут отвлекаться на посторонние звуки и смогут выполнять свою работу быстрее.

В жилых помещениях от применения ленты тоже много пользы. Материал, как правило, наклеивают на направляющие профили потолка и пола. В некоторых случаях его крепят на стоечные профили стеновых облицовок.

Широкое применение лента виброизоляционная дихтунгсбанд получила в качестве уплотнителя при монтаже сэндвич-панелей.

Лента уплотнительная дихтунгсбанд хорошо защищает стыки, герметизирует швы и обеспечивает пароизоляцию. С помощью уплотнителя можно легко и быстро создать прочный защитный слой в противопожарных перегородках.

Другие свойства ленты дихтунгсбанд

Лента уплотнительная дихтунгсбанд может служить как теплоизоляционное покрытие для воздуховодов, трубопроводов, дверных и оконных проёмов зданий и сооружений различного назначения. Благодаря такому уплотнителю в помещении создается благоприятный микроклимат, исключается появление сквозняков, от которых часто возникают простудные заболевания.

Уплотнитель дихтунгсбанд рекомендуется использовать при монтаже пластиковых стеклопакетов, это гарантирует надёжную защиту шва от негативного воздействия влаги и ультрафиолета.

Чтобы правильно организовать установочные работы, необходимо применять именно ленту дихтунгсбанд, это положительным образом отразится на сроке службы монтажного шва, и в целом будет способствовать продолжительности службы всей конструкции.

Характеристики дихтунгсбанд ленты

Наименование показателей	Лента ППЭ
Толщина, мм	от 2 до 5 мм
Ширина, мм	30, 50, 70, 95, 120 мм
Длина, м	15, 20, 30 м
Цвет	белый/серый
Клеящий слой	да
Плотность (кг/м3)	33+3
Предел прочности при сжатии 25% (МПа)	0,035
Коэффициент теплопроводности (Вт/м К)	0,038
Удлинение при разрыве (% не менее) продольное/поперечное	130/100
Водопоглощение (% объёма)	0,1
Акустические свойства	хороший звукоизолятор ударно-динамических шумов
Микробиологическая стойкость	высокая
Стойкость к агрессивным средам	высокая к маслу, нефти, бензину, спирту, щелочи, кислотам
Экологическая безопасность	высокая, полная гигиеническая безопасность, нетоксичен, без цвета, без запаха, не вызывает аллергии

Условия монтажа

• Очистите поверхность от загрязнения, пыли и влаги;
• Клеящей стороной наносится на заранее приготовленный отрезок направляющего профиля;
• Положите ленту к поверхности и зафиксируйте легким нажатием;
• После чего сам профиль при помощи дюбелей закрепляется на бетонную конструкцию;
• Приклеивать уплотнитель нужно при температуре не ниже +5 и не выше +40°C.

Принцип действия демпферной ленты

Как известно во время
нагревания все тела расширяются. То же самое происходит и с напольным покрытием
в отопительный сезон. Если полы залиты без применения вибрационной подкладки,
то от расширения могут образоваться трещины и покрытие будет повреждено. Чтобы
избежать неприятностей с приходом отопительного сезона изначально следует
позаботиться о качестве выполнения полов. Установленная демпферная лента
уменьшает напряжение, которое возникает при нагреве стяжки, тем самым уберегая
напольное покрытие от преждевременного разрушения. С использованием ленты полы
будут надежными и прочными.

Когда требуется виброизоляция

В первую очередь от вибрации может пострадать постройка, расположенная в непосредственной близости к метрополитену, трамвайным путям, железной дороге. Транспортные средства приводят не только к движению почвы, но и создают сильный дискомфорт из-за шума.

Динамические нагрузки приводят к вибрации грунта, который передает этот импульс постройкам. Кроме этого вибрации очень часто становятся источником так называемого вторичного шума. При этом уровень смещения почвы может быть в пределах нормы, но дискомфорт все равно ощущается.

Полезно! Если вы живете не с видом на железнодорожные пути, а чуть дальше, то это еще не является фактом того, что дом не нуждается в виброизоляции. Дело в том, что уровень колебаний зависит от множества факторов. Например, роль играет то, из какого материала построен дом, какой цемент использовался при возведении основания постройки. Также учитывается и технология укладки самих рельсов (если они есть поблизости), состав грунта и масса других параметров.

Если постройка расположена очень близко к рельсовой дороге, то в этом случае показатели вибрации вполне могут серьезно превышать допустимый нормами порог. Нередко фиксируются случаи, когда показатели увеличены в 10 раз, что составляет примерно 20 дополнительных децибел.

Также к источникам вибрации относят разное инженерное оборудование, которое может быть размещено в здании

В этом случае в процессе строительства также важно учитывать факторы, которые спровоцируют не только вибрацию, но и превышение пределов шума. К системам этого типа можно отнести лифт, вентиляционную систему, трансформаторную подстанцию, водопроводные коммуникации

В связи с этим есть немало ситуаций, когда может потребоваться виброизоляция.

Материалы для виброизоляции

Специалисты советуют по возможности выполнять изоляцию не в районе приемника вибраций, а у источника. Однако в большинстве ситуаций поступить так не получится. Вы же не начнете выкладывать виброизоляцию под трамвайные пути или на железной дороге. Поэтому приходится решать проблему со своей стороны.

Разумеется, виброизоляцию нужно укладывать на самых начальных этапах. Поэтому уже при составлении проекта стоит задуматься, какой именно материал вы выберете. На сегодняшний день существует два наиболее распространенных варианта.

Sylomer

Это один из самых качественных материалов, который представляет собой упругий полиуретановый эластомер. Можно сказать, что он является эквивалентом пружины, которая дополнительно совмещена с амортизатором.

Если говорить о характеристиках этого материала, то стоит выделить уровень демпфирования, который составляет 7-11% в зависимости от конкретного типа плиты. При этом динамическая жесткость «Силомера» почти не взаимосвязана с амплитудой колебаний. Поэтому подготовленная защитная прослойка будет эффективной при разных показателях уровня колебания.

Полезно! Единственное от чего может зависеть динамическая жесткость этого материала – это частоты возбуждения вибраций.

Маты Sylomer отличаются ячеистой структурой, поэтому они дополнительно способны поглощать и немного влаги. Но даже если материал полностью окажется погруженным в воде его статическая и динамическая жесткость изменится минимально. Повреждение виброизолятора от излишка влаги практически исключается. Также внутрь виброизолятора не может проникнуть грязь, так как поры на поверхности совсем крошечные.

Характеристики материала

Стоит отметить несколько особенностей материала. Например, он не подвержен гидролизу и разрушительному воздействию щелочной среды, а также агрессивных веществ. «Силомер» способен справляться с долговременными нагрузками циклического типа. Он выдерживает до 2 миллионов циклов нагружения. При этом даже в самых сложных условиях материал прослужит более 30 лет.

Еще одна особенность – это устойчивость к высоким температурам. Кратковременно материал может перенести даже +120 градусов. Если же говорить о рабочей температуре, то она должна быть в пределах от -30 до +70 градусов.

Полезно! Плотность стандартных листов Sylomer может составлять до 680 кг/м3.

Продается он матами толщиной 12,5 или 25 мм. Ширина составляет 1,5 метров. А длина рулона доходит до 5 м. Но при необходимости можно заказать материал и по другим меркам.

Sylodyn

В этом случае речь идет о пружинах без амортизаторов. «Силодин» обладает пористой структурой закрытого типа, что позволяет использовать его даже в том случае, если уровень грунтовых вод довольно высок.

Полезно! Оба материала производит австрийская компания под названием Getzner.

Стоит отметить, что оба материала схожи по своим характеристикам. Они могут использоваться как для ленточного, так и для точечного или полноплосткостного типа размещения опор. Для того, чтобы добиться максимального сжатия «Силомера» и «Силодина» достаточно изменить площадь опоры. Для этого применяются специальные свайные наголовники.

Полезно! Sylodyn часто используют при изоляции ударного шума на лестничных площадках домов, а также на самих этажах. Также его можно применять при монтаже звукоизоляционных конструкций для стен потолка или пола.

Правда «Силодин» все же имеет одно довольно весомое отличие. Дело в том, что материал обычно служит чуть больше 10 лет.

Варианты виброизоляции:

Полноплоскостная опора

В случае полноплоскостной опоры продукты PURASYS выкладывются на чистый слой или несущую опору равномерным плоским слоем, что позволяет акустически изолировать фундамент здания от грунта.

Этот метод является достаточно простым и не требует изменений в проектировке здания, к тому же монтаж элатомерных матов происходит, как правило, в короткие сроки.

Ленточная опора

Ленточная опора применяется при строительстве зданий с линейным основанием или при линейной передаче нагрузок. При проектировании здания можно целенаправленно выбрать определенную ширину линейных оснований так, чтобы нагрузки были близки к предельным статическим нагрузкам продуктов PURASYS, и за счет этого достигается максимальная изоляция.

Подобный метод также используется для перекрытия отдельных уровней в здании. Часто ленточные опоры применяются под подвальными потолками.

Точечная опора

Точечные опоры рекомендуется применять при строительстве зданий со свайным основанием. К тому же возможно изолировать друг от друга отдельные этажи с точечными опорами.

Когда здание возводится на свайных основаниях, подразумеваются очень высокие силы на маленькие площади, и часто даже изменения в конструкции не позволяют снизить нагрузку. В подобных случаях находят свое применение продукты PURASYS .

Изоляция боковых стен

В дополнение к горизонтальной раскладке упругих опор рекомендуется также вертикальная раскладка. Так, в подвальных помещениях возможно полностью или частично изолировать боковые стены.

Такой вариант применяется также для уже существующих зданий.

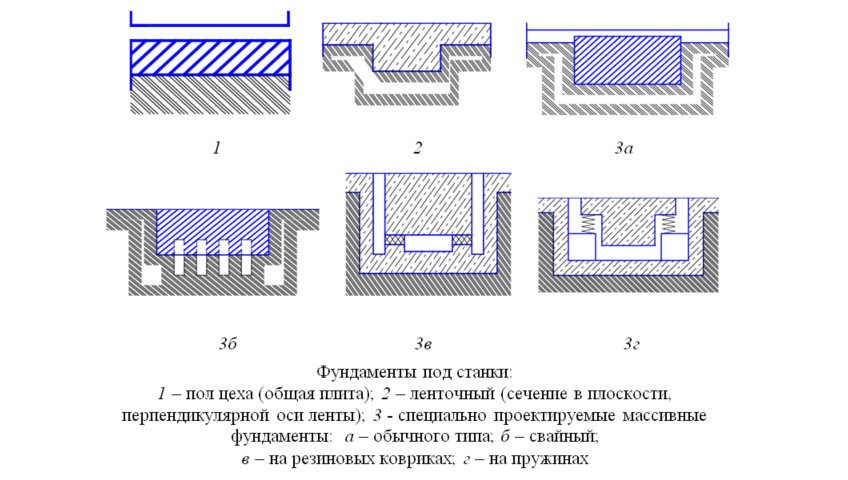

Разновидности конструкций виброизоляции

Для того, чтобы защитить постройку от вибрации, под фундамент устанавливаются специальные опоры. Они бывают нескольких видов.

Полноплоскостные

Главное достоинство таких опор заключается в простоте их монтажа. Также в процессе укладки практически исключается риск появления так называемых акустических мостиков.  Маты, как правило, укладываются между основание строения и его полом или опора представляет собой один из слоев бетонной подушки. Чтобы добиться максимального эффекта, стоит выбирать опору из наиболее жесткого материала.

Нагрузки динамического типа, которые оказываются зданием, распределяются равномерно по полноплоскостной опоре и потом в равных долях передают основанию, но уже в меньшей степени. Также плюсом является и то, что для монтажа такой конструкции не требуется дополнительных элементов в виде точечных или ленточных опор. А вот защита от структурных колебаний осуществляется на должном уровне.

Ленточные

Опоры этого типа стоит использовать в том случае, если нагрузки передаются линейно. Упругий материал размещается в области фундамента или под хорошо защищенным перекрытием (например, на высоте первого или даже второго этажа). Второй вариант пользуется большей популярностью, так как в этом случае можно значительно сэкономить на виброизолирующем материале.

Цокольный и подземный этаж в этом случае остаются незащищенными от вибраций, поэтому и на надземной части фундамента нет необходимости укладывать материал.

Точечные

Эта разновидность виброизоляции используется для свайных оснований или в том случае, если постройка опирается на отдельные стойки. Однако для такого варианта нужно четко определить упругость используемого материала.

Как обеспечить защиту фундамента от влаги

Когда защищается ленточный фундамент, гидроизоляция должна соответствовать тем же требованиям, что и в любом другом случае – не позволять воде проникать в бетон и разрушать его, противодействовать сезонным перепадам температур, служить долго и качественно.

Основные виды гидроизоляции

Типов выполнения работ всего два – горизонтальная изоляция предполагает прокладку слоя на этапе строительства конструкции и защищает от подземной влаги, вертикальная гидроизоляция стен основания. Отдельным подтипом выступает дренаж, который обустраивается в наиболее сложных случаях.

По типу материала гидроизоляция может быть:

• Оклеечной – используются рулонные материалы (рубероид, геотекстиль, разного типа пленки)
• Обмазочной – применяются мастики холодными/горячими битумами, полимерными веществами
• Напыляемой – когда слой жидкого материала наносится с использованием специального распылителя
• Пропиточной – составами обрабатывают плиты и блоки, способными проникать в поры бетона и делать их стойкими ко влаге

Некоторые методы гидроизоляции могут быть реализованы своими руками в домашних условиях, другие же требуют применения промышленного оборудования, специальных инструментов, знаний, навыков.

Выполнение гидроизоляции при закладке

В процессе закладки ленточного фундамента гидроизоляция выполняется в несколько этапов.

Последовательность работ:

• Формирование на дне траншеи песчано-гравийной подушки слоем толщиной до 30 сантиметров, трамбовка, разравнивание.
• Укладка стяжки из бетона слоем до 8 сантиметров, через 14 дней обработка поверхности расплавленным битумом либо мастикой на его основе, монтаж слоя рубероида, опять проход битумом и снова рубероид. Сверху снова заливают бетоном толщиной до 8 сантиметров.
• Осуществление дальнейших строительных работ через 14 дней.

Гидроизоляция после возведения фундамента

Когда уже готова лента, гидроизолировать фундамент можно с использованием разных материалов. Делать это можно и в процессе создания основания, и после его завершения. Самый простой метод – полная обработка ленты одним-двумя слоями расплавленного битумом либо мастикой на его основе. Используют и рулонные материалы, метод напыления различных составов.

Дренаж

Дренаж выполняется при условии высокого пролегания грунтовых вод. В таком случае справиться с защитой гидроизоляция не может и для предохранения основания от воды создают систему подземных каналов, которые отводят лишнюю влагу. Дренаж обязателен на пучинистых грунтах.

Виды дренажа:

• Кольцевой – монтируется ниже уровня пола цоколя, в 5-8 метрах от стен сооружения в формате разомкнутого/сплошного круга с изоляцией от воды внутреннего пространства.
• Пристенный – актуален для глинистых почв, обустраивается снаружи здания на таком расстоянии от стен, которое равно ширине конструкции основания. Глубина закладки не больше глубины фундамента.
• Пластовый – подойдет при высоком уровне прохождения грунтовых вод, когда трубы монтируют под основанием.

Последовательность работ проста: сначала выкапывают канаву по общему периметру основания, формируют подушку из крупного щебня либо битого кирпича, сверху кладут дренажные трубы обязательно под углом, закрывают все геотекстилем. Сток воды осуществляется в специально предусмотренные для этого колодцы, далее вода уводится с участка.

Отмостка

Чтобы сохранить фундамент от дождевой, талой воды, обустраивают отмостку, которая проходит по всему периметру строения. Отмостка – это не очень широкая бетонная лента, выполненная под уклоном к стенам здания снаружи, равным примерно 2-5 градусам.

Чтобы сделать отмостку, вокруг строения выбирают почву слоем глубиной до 50 сантиметров и шириной на 30 сантиметров больше вылета кровли. В траншее формируется песчано-щебеночная подушка, с последующей трамбовкой и выравниванием. Сверху заливают слой бетонной стяжки минимум в 5 сантиметров. Если по отмостке планируется ходить, ширина стяжки должна быть около 10 сантиметров.

https://youtube.com/watch?v=B4lO_oR_kvc

Особенности монтажа виброизоляции

Перед составлением проекта постройки с виброизоляцией стоит учесть несколько важных моментов:

• Если вы используете любой другой материал, то нужно знать, что для опор нужно выбирать самые плотные маты.
• Жестким должно быть и само основание, а также поверхности, которые примыкают к листам виброзащиты. Именно поэтому монтаж таких систем преимущественно выполняется только при работе с перекрытиями из железобетона, но допустимы и сборные бетонные элементы. На маты не редко устанавливают арматурный каркас. Если используется довольно мягкий материал для опоры, то он должен быть достаточно толстым (достигается путем добавления специальных подкладок). В противном случае прутья арматуры могут повредить материал.
• Маты «Силомер» и «Силодин» легко подгоняются своими силами на стройплощадке.

• Если используются полноплоскосные опоры, то сначала нужно распределить маты исходя из плана раскладки. После этого нужно подождать, пока они полностью не улягутся и не расправятся. Только после этого рекомендуется подгонять их. Места стыковок двух матов фиксируются при помощи клейкой ленты. Если же подразумевается многослойная опора, то маты укладывают со смешением и фиксируют точечно.
• Ленточные и точечные опоры доставляют на площадку уже в пронумерованном виде исходя из плана укладки. После этого они укладываются в нужные места и проклеиваются.
• Если материал жесткий, то бетон заливается прямо на маты, а вертикальные поверхности опалубки нужно закрыть изолирующим материалом. Не стоит допускать, чтобы бетон проник в соединения. В противном случае могут образоваться акустические мостики. Если же применяются мягкие, пористые материалы, то их рекомендуется предварительно укрыть полиэтиленом, чтобы бетонный раствор не забился внутрь.
• Чтобы надежнее защитить постройку от вибраций, стоит проложить стены (места, где они находятся под опорой и соприкасаются с грунтом) прокладками.
• Маты нужно укладывать на ровную поверхность. Если есть выступы или острые края, то от них необходимо избавиться. После этого бетонные поверхности затираются или выравниваются. Если толщина опоры не превышает 25 мм, то допускаются неровности поверхности не более 3 мм. При большей толщине опоры разрешается оставлять дефекты, если они по глубине или высоте не превышают 5 мм. Для опор меньше 8 мм толщиной необходимо тщательно выровнять поверхность.

Таким образом, виброизоляция является эффективным решением проблемы при строительстве дома недалеко от источников колебаний.

Подвесные устройства для виброизоляции своими руками

Простота конструкции подвесов/крепежей позволяет изготовить их самостоятельно, при том что технология довольна проста, а конечный результат может не уступать по эффективности заводским образцам. Для всей процедуры понадобятся лишь перфорированные металлические пластины и кусочки пористой резины. Нужное количество подвесов необходимо рассчитать заранее, исходя из площади изолируемого помещения (примерно 40 штук на площадь в 15 квадратов). Для непосредственного изготовления виброкрепежа нужно согнуть перфорированную металлическую пластину под форму прямоугольника (П-образный вид), а в центре закрепить резиновую прокладку. Завершающим этапом станет обычный загиб краев пластины. В целях повышения эффективности стоит установить не одну, а несколько прокладок на каждое крепление – это повысит качество гашения звука и максимально воспрепятствует дальнейшему распространению вибраций на гипсокартонный лист.

По окончанию процедуры производства подвесов стоит провести их тестирование. Для этого виброподвес закрепляется на небольшом деревянном бруске, после чего им нужно хорошенько ударить об пол. Немедленно, после удара следует внимательно наблюдать за колебаниями, кои производят пластины. Чем быстрее потухнут колебания краев конструкции, тем качественнее будут виброизоляционные свойства и общая способность к гашению вибрации всей системы в целом.

Разновидности виброизоляционных лент

Звукоизоляционные
ленты бывают двух типов: демпферные и кромочные. Первый тип предназначен для
поглощения и изоляции несущих конструкций. Их в основном используют при
изготовлении каркасной основы под гипсокартон или для межкомнатных перегородок.
Благодаря свойствам материала, минимизируется вибрация создающая шум. Что
касается кромочной ленты, то само название, говорит об области его применения.

@Lenta

Независимо от названия
ленты, они выполняют одновременно несколько задач, поэтому можно сказать, что
изделие универсальное. Также лента может быть с клейкой основой или без нее.
Если необходим эконом вариант, то оптимальным решением станет вибрационная
лента без клейкой основы. Такой материал можно подлаживать под конструкцию или
же с использованием клея крепить на поверхность стены.

Отличительные особенности

• Устойчивость к воздействию внешних сред, воды, масел и большинства химически активных веществ;
• Способность выдерживать 2 млн. циклов нагружения;
• Высокая устойчивость к перегрузкам;
• Сохранение свойств на протяжении не менее 30 лет под постоянной нагрузкой.

Цена материала Sylomer зависит от его технических характеристик: толщины и марки. Купить Sylomer в Москве, Санкт-Петербурге, Краснодаре и Ростове-на-Дону можно в офисах продаж компании «Акустик Групп».

Стандартный ряд материалов SYLOMER SR

Тип материала	SR11	SR18	SR28	SR42	SR55	SR110	SR220	SR450	SR850	SR1200
Цвет
Предельная статическая нагрузка, Н/мм 2 *	0,011	0,018	0,028	0,042	0,055	0,110	0,220	0,450	0,850	1,200
Пиковая нагрузка, Н/мм2 (максимум)*	0,5	0,75	1,0	2,0	2,0	3,0	4,0	5,0	6,0	6,0
Фактор механических потерь	0,25	0,23	0,21	0,16	0,17	0,13	0,13	0,11	0,12	0,09
Статический модуль сдвига, Н/мм 2	0,03	0,05	0,07	0,08	0,13	0,22	0,35	0,58	0,8	0,9
Динамический модуль сдвига, Н/мм 2	0,1	0,12	0,15	0,17	0,26	0,42	0,64	1,0	1,4	1,6
Абразивный износ, мм 3	1400	400	1300	1200	1100	1100	1000	400	300	350
Статический модуль упругости, Н/мм 2	0,061	0,097	0,166	0,282	0,367	0,87	1,44	3,30	7,2	10,4
Динамический модуль упругости, Н/мм 2	0,172	0,280	0,437	0,611	0,753	1,36	2,54	5,04	11,1	16,4
Сопротивление растяжению при деформации 10%, Н/мм 2	0,12	0,020	0,031	0,047	0,061	0,12	0,22	0,42	0,86	1,08

* данные приведены для материалов толщиной 25 мм, формфактор q=3

Технология использования Виброизолирующие прокладки вырезаются из рулонного материала SYLOMER SR с помощью острого монтажного ножа и укладываются встык на подготовленное ровное основание. При необходимости получения виброопор нужной толщины, прокладки из материала SYLOMER SR склеиваются специальным клеем для полиуретана.
