Вибрационная рейка для укладки бетонных растворов

На что обратить внимание при выборе

Разобравшись в разновидностях, предлагаем вам ознакомиться с характеристиками, на которые стоит обратить внимание при выборе:

1. Тип двигателя. Для работы в закрытом помещении используйте электрические виброрейки. На открытых площадках можно применять электрические и бензиновые.
2. Мощность привода. Для увеличения производительности лучше выбрать более мощный вариант. Определитесь с объемом работ, для разового функционирования выгоднее применять маломощные устройства.
3. Длина рамы. При работе на больших площадях лучше покупать виброрейку с длиной рамой.
4. Материал. Алюминиевый инструмент стоит дороже, но он легче, более маневренный. Сталь отличается повышенной прочностью, дешевизной, но большим весом.
5. Эргономичность. Зависит от конфигурации ручки, которые могут производиться в виде велосипедного руля или обычной палки.
6. Скорость работы. Медленная работа при высокой скорости вибрации позволяет получить более качественный результат.
7. Стоимость. Зависит от длины рейки, мощности, назначения. Бытовые приборы для разового употребления дешевле профессиональных аналогов.

При выборе также учитывайте производителей инструмента. Бренд VPK давно доказал свою надежность и выпускает качественный инструмент в ассортименте, которым мы и предлагаем воспользоваться.

Применение виброреек

Перед началом эксплуатации проверяют прочность монтажа направляющих, поскольку при вибрациях они могут терять свою устойчивость. Уровень вибраций задаётся в зависимости от мощности двигателя и толщины уплотняемой поверхности.

Бетонную смесь наливается на основание так, чтобы её высота немного превышала уровень вибрирующей рейки. Затем устройство включается. Как только смесь выровниться в определенной области, вибрационную раму перемещают вдоль направляющих к следующему участку.

В процессе применения уплотняющей вибрационной рейки необходимо постоянно следить за тем, чтобы уровень смеси не опускался ниже рабочей отметки оборудования. Если это происходит, добавляют бетон совком так, чтобы раствор достиг уровня инструмента.

Выбор типоразмера виброрейки производят с учётом следующих факторов:

• максимальной глубины уплотнения;
• наибольшего значения амплитуды вибрации рамы;
• наличия демпфирующих прокладок, продлевающих срок службы устройства;
• для бензиновых моделей – ёмкости и места расположения топливного бака;
• для электрических моделей – длины кабеля.

Оптимальная амплитуда выбирается исходя из высоты рамы и допустимой частоты колебаний. Цены на бензиновые виброрейки обычно выше, чем на электрические.

Рекомендации и советы

Многие специалисты рекомендуют делать крепление рамы виброрейки в трех отдельных местах.

Лучше, если плавающая виброрейка будет иметь полностью разборную конструкцию, и для этого остов следует сделать из четырех независимых частей.

Видео:

Пользоваться виброрейкой следует только по ее прямому назначению, при этом не следует перегружать установленный двигатель. Это позволит увеличить срок службы устройства.

Процесс трамбовки раствора следует проводить равномерно и аккуратно.

Не стоит наливать большое количество бетона, так как в этом случае возникнут проблемы с его трамбовкой, а сама виброрейка будет перегружаться. Также не следует, чтобы устройство работало вхолостую.

Собрать виброрейку самостоятельно в домашних условиях при правильном подходе к делу сможет каждый.

Конечно, гораздо проще купить это универсальное устройство, однако в этом случае придется потратить достаточно большие деньги.

Не стоит забывать, что во многом долговечность устройства зависит от соблюдений правил по его эксплуатации.

Инструменты и материалы

В строительных магазинах продаются все необходимые детали для сборки виброрейки. Можно избежать покупок, если имеется собственная мастерская с нужным материалом. Для изготовления понадобятся следующие элементы:

• если виброрейка предназначается для домашнего пользования, достаточно приобрести электродвигатель с мощностью 1,2 кВт;
• в качестве основной рамы подойдет стальной швеллер;
• болты и гайки;
• металлические или алюминиевые уголки;
• вибрационная установка;
• для изоляции подойдет обычная резина;
• пускатель для электромотора с настройкой нужных вращений;
• электрический провод трехфазного типа;
• для конструирования ручек понадобятся несколько штук арматуры.

Для упрощения изготовления виброрейки для бетона следует подготовить следующие инструменты:

• металлические сверла надлежащего диаметра, чтобы подходили под сечение болтов;
• дрель, желательно мощную, ведь придется сверлить толстостенный металл;
• инструмент для резки металла;
• гаечные ключи;
• сварочный аппарат.

Виды виброреек

Виброрейка с реверсом.

Существуют различные модификации устройства:

1. Плавающая. Устанавливается на поверхность из бетона. Применяется с целью уплотнения бетонных смесей, глубина которых не превышает 20 см.
2. С направляющими. Такой виброрейке под силу справиться с бетоном, толщина которого составляет 30 см. Производительность оборудования повышается благодаря направляющим нужной конфигурации и длины.
3. С реверсом. Реверсивные приборы способны работать по бетону в разных направлениях, что ускоряет работу и делает процесс более эффективным.
4. Раздвижные. Универсальное устройство с одинаковой эффективностью выравнивает полы на маленьких и больших площадках. Для этого нужно установить необходимые параметры. При изготовлении используются металлические комплектующие. Этой виброрейкой можно уплотнить и выровнять смесь на всей поверхности.
5. Секционные. Этот тип виброустройства способен достигать наибольшего захвата на бетоне (от 15 до 25 м в зависимости от привода). Для большего удобства использования виброрейки для укладки бетона строители дополнительно оснащают лебедками.

Виброрейка для укладки бетона – назначение, сфера использования и конструкция

Популярная среди профессиональных строителей виброрейка – это специальное устройство, напоминающее обычное правило с вибрационным двигателем. Смещение центра масс при ускоренном вращении ротора вызывает вибрацию рабочей поверхности. Металлоконструкция выполнена в виде рамы, изготовленной из полых профилей.

Назначение виброрейки:

• передача низкочастотных колебаний через поверхность бетона вглубь массива;
• формирование плоской бетонной основы при перемещении устройства.

В зависимости от объемов строительных работ могут применяться различные виды инструмента:

• профессиональное оборудование, купленное в магазине;
• виброрейка, своими руками изготовленная в домашних условиях.

Виброрейка ЭВ-270АПрименение вибрационных уплотнителей позволяет строителям решать комплекс задач, связанных с укладкой бетона:

• заливать полы;
• обустраивать площадки;
• бетонировать стяжку;
• обеспечивать горизонтальность дорожных покрытий;
• строить пешеходные переходы;
• возводить мосты.

Рейка отличается простотой конструкции. Она состоит из следующих узлов:

• металлической площадки, рабочая поверхность которой передает вибрационное воздействие на бетон;
• малогабаритного приводного устройства, которое является источником низкочастотных колебаний;
• консольно расположенной рукоятки, благодаря которой оператор осуществляет перемещение рейки.

Виброрейки предназначены для следующих целей:

• ускоренного вывода влаги из массива после укладки бетона;
• повышения однородности бетонной смеси;
• удаления из бетона воздушных включений;
• повышения прочностных свойств монолита;
• обеспечение горизонтальности бетонной поверхности.

В результате передачи низкочастотных колебаний посредством вибрационного воздействия изменяются эксплуатационные показатели:

возрастает прочность;

Виброрейка для бетона с направляющими

• повышается износостойкость;
• увеличивается продолжительность эксплуатации;
• растет плотность;
• улучшается внешний вид и качество поверхности.

По сравнению с промышленными устройствами для затирки и габаритными шлифовальными машинами, самодельная вибрационная рейка широко используется в частном строительстве благодаря следующим достоинствам:

• универсальности;
• компактности;
• функциональности;
• практичности;
• надежности.

Подготовительный этап работы

Плавающая виброрейка в техническом плане устроена не сложно, однако для сборки ее своими руками потребуются минимальные знания в области строительства.

Как отмечалось выше, гораздо проще купить это устройство в ближайшем специализированном магазине, однако если есть желание сэкономить деньги и собрать ее своими руками, к работе следует тщательно подготовиться.

Для ее самостоятельной сборки необходимо иметь начальные навыки по работе со сваркой и электричеством

Крайне важно — когда будет собираться плавающая виброрейка своими руками, соблюдать правила техники безопасности

Схема устройства виброрейки: 1- рабочая плита; 2- вибратор; 3- вал; 4-амортизаторы; 5- рама; 6- двигатель; 7- ременная передача; 8,9- шкивы; 10- приводной вал.

Это связано с тем, что большая часть работы будет производиться с использованием трехфазного пускового механизма.

Оптимальным размером рабочей части виброрейки специалисты считают три метра, а мощность двигателя лучше взять не более полутора кВт.

Как показывает практика, плавающая виброрейка с такими параметрами позволит работать с раствором, толщина которого составляет до двадцати сантиметров.

Кроме этого, необходимо запастись болтами с различным диаметром, изоляционной резиной, качественным трехфазным кабелем.

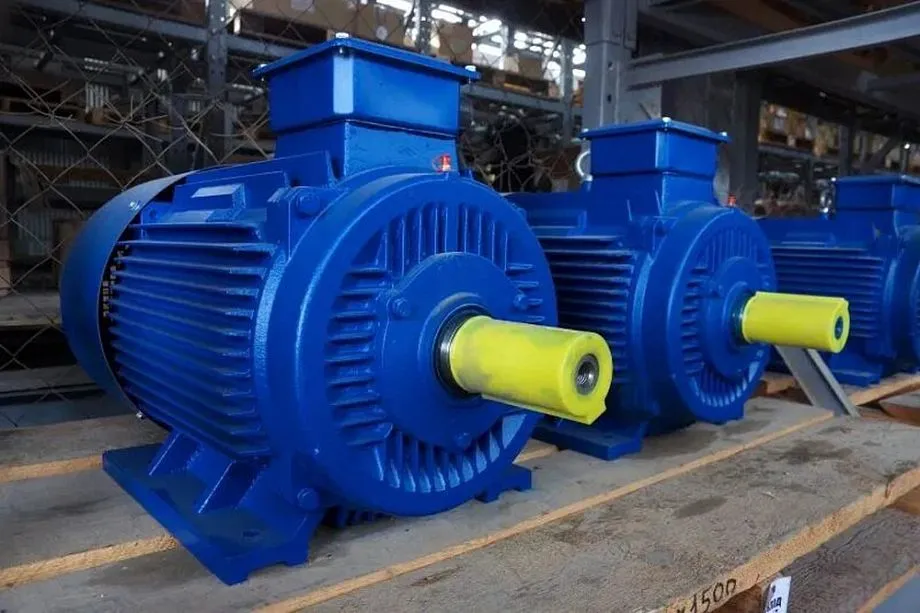

Обязательно потребуется электрический двигатель соответствующей мощности, подходящие для него пускатели, а также сама вибрационная установка.

Из инструмента следует найти сварочный аппарат, дрель с шуруповертом, а также набор гаечных ключей.

Все материалы должны быть качественными и надежными, так как при своей эксплуатации плавающая виброрейка будет подвержена достаточно высоким нагрузкам.

Кроме этого, собирая это устройство, необходимо максимально соблюдать правила техники безопасности и обеспечить надежную защиту всех электрических составляющих оборудования.

Желательно на предварительном этапе работ составить подробный чертеж собираемого устройства и все работу выполнять в точном соответствии с ним.

Как правильно выбрать устройство?

Устройство телескопического типа подойдет мастеру, которому предстоит заливка небольшого фрагмента пола.

Первое, на что стоит обращать внимание при выборе — на площадь и глубину вибрации. Для незначительных территорий вполне достаточно плавающего подвида или телескопического.
Возможность подключения к электросети

Стоит учитывать, что если помещение, в котором проводят вибрирование, замкнутое, тогда использование бензинового инструмента не допускается в целях безопасности.
Учитывать показатели плотности бетона при трамбовании, чтобы устройство не тонуло в слоях.
Количество рабочих. Если виброрейка легкая и не объемная, тогда с ней справится 1 строитель, но если инструмент довольно объемный, необходима бригада из пары человек.
Стандартные профили для реек от 1,5 до 2 м. Если площадь работы большая, то лучше выбрать другой инструмент.
Массу рабочей балки. От этого будет зависеть глубина уплотнения раствора. Чем больше его плотность, тем большим весом должна обладать балка.
Количество колебаний. При частых импульсах более мощное вытеснение пузырьков.
Материал изготовления (сталь или алюминий) и цена. Рейки, выполненные из стали, намного дешевле.

Рекомендации по использованию виброрейки для стяжки

После изготовления виброрейки своими руками следует произвести проверку устройства и испытать на работе. Вначале пол освобождается от различного мусора, устанавливается армирующая сетка для качественного скрепления бетона, а затем совершается монтаж маяков на поверхность. После этой процедуры производится заливка пола бетонным раствором, если бетон выступает за пределы направляющих, то следует выполнить разравнивание.

Теперь необходимо привести в действие виброрейку. На этом этапе не стоит спешить, ее надо аккуратно перемещать по бетонной стяжке без рывков. Таким образом получается ровная поверхность бетона без пор. Для неопытного строителя не рекомендуется выполнять такой комплекс работы на больших площадях. Начинать учиться надо с небольшой комнаты и желательно под присмотром знакомого специалиста. Часто бывает, когда в процессе работы самодельным вибрационным приспособлением проседает бетон, в таком случае его надо добавить мастерком в просевший участок.

Особенности использования приспособления

Виброрейка – устройство, которое проходит по поверхности укладываемого бетона и выполняет сразу несколько важных задач:

• Трамбовку смеси, благодаря чему будущее покрытие будет более прочным.
• Уплотнение раствора – в нем присутствует большое количество воздушных примесей, требующих удаления.
• Выравнивание поверхности.

В итоге структура бетонной поверхности будет более качественной и долговечной.

Такая обработка бетона позволяет добиться хороших рабочих характеристик будущего покрытия, удалить из него возможные пустоты, воду и пузырьки воздуха. После виброрейки покрытие полностью готово к финишной отделке: укладке плитки, ламината, линолеума, теплого пола и других вариантов.

Читать также: Приставка для заточки сверл

Применяется изделие в частном строительстве и в промышленных масштабах.

С его помощью сооружаются:

• мосты;
• гидросооружения;
• эстакады;
• полы;
• отмостки;
• фундаменты и другие подобные объекты.

Плавающие виброрейки для бетона в Москве

Плавающие виброрейки считаются самыми удобными и простыми в использовании, так как для работы такой виброрейкой не требуется ни значительное количество рабочих (чаще всего ей управляет один оператор), ни сложных подготовительных работ (изготовление и установка направляющих). Плавающие виброрейки состоят из трех основных узлов:

Алюминиевый профиль

Привод (электрический или бензиновый)

Рукоятка

Алюминиевый профиль — достаточно легкий, благодаря чему он не утопает в бетоне и не доставляет оператору трудностей в управлении. Привод может быть электрическим или бензиновым в зависимости от условий строительства; рукоятка виброрейки может быть с одной или двумя ручками в зависимости от модели виброрейки и предпочтений заказчика.

Все главные преимущества плавающих виброреек обуславливаются их уникальным строением:

• Такой виброрейкой может работать 1 оператор;
• Профиль виброрейки не утопает в бетонной смеси, и им можно работать без предварительной установки направляющих;
• Работа по обработке бетона плавающей виброрейкой проводится в разы быстрее, чем виброрейками для работы по направляющим.

Однако, прежде, чем осуществить выбор в пользу плавающей виброрейки, обратите внимание на следующие особенности:

• Плавающие виброрейки не гарантируют создание идеально ровного пола. По краям профиля и по ходу его перемещения могут быть незначительные перепады, которые при определенной постановке задач, могут оказаться недопустимыми (например, для строительства больших дорог, промышленных полов и проч.);
• Несмотря на то, что в технических документациях на виброрейки производители указывают глубину уплотнения 20-30 см, необходимо понимать, что качественное уплотнение происходит только на глубине 5-8 см; глубже вибрация доходит уже неравномерно. Впрочем, это касается не только плавающих виброреек, но и всех прочих видов. Поэтому выравнивать бетон виброрейкой можно только после того, как бетон предварительно уплотнили с помощью глубинных вибраторов.

Плавающие виброрейки производятся с бензиновым и электрическим двигателями:

Плавающая виброрейка с электрическим двигателем

Плавающая виброрейка с бензиновым двигателем

— Привязана к электрической сети; провод ограничивает перемещения оператора и свободное управление виброрейкой; — Электрические виброрейки чаще всего используются в закрытых помещениях, так как не выделяют в воздух вредных продуктов сгорания; при наличии на объекте электрической сети или электрогенератора могут использоваться и на открытом воздухе; — Дешевле бензиновых, так как бензиновый двигатель дороже электрического; — Обладают большим рабочим ресурсом; — Не требуют тщательного ухода и дорогостоящего обслуживания; — Комплектуются двигателями 220В, 380В и 42В; — Электрический двигатель часто оборачивают полиэтиленом от брызг бетона; бензиновый двигатель так просто защитить нельзя – ему нужна постоянная вентиляция и доступ к воздуху.

— Бензиновая виброрейка обеспечивает полную автономность оператору, так как не зависит от стационарных источников питания; — Не рекомендуется использовать бензиновые виброрейки в закрытых помещениях, так как они выделяют в процессе работы вредные продукты сгорания; — Отсутствие провода делает работу более удобной, так как он не мешается по мере передвижения виброрейки; — Бензиновые виброрейки полностью электробезопасны; — Бензиновый двигатель требует более тщательного и внимательного ухода, чем электрический; Виброрейки с бензиновым двигателем дороже своих электрических аналогов.

Купить плавающую виброрейку для бетона можно на нашем складе в Москве, расположенному по адресу: ул. Дорожная, д. 48Б. Не забудьте предварительно уточнить наличие или сроки поставки оборудования у наших специалистов по бесплатному телефону 8 800 555 5836 или по электронной почте.

Мы будем рады ответить Вам!

Типовая конструкция и принцип действия

Основными составляющими рассматриваемого устройства являются следующие детали:

• Рабочая рама – она контактирует непосредственно с бетонной поверхностью.
• Вибратор – крепится к раме и создает вибрационные интенсивные движения, которые и выполняют функция утрамбовки и уплотнения.
• Двигатель – иногда вибратор бывает предварительно смонтирован вместе с ним.
• Рукоятки, с помощью которых происходит управление виброрейкой.
• Все ручки покрываются поглощающим вибрации материалом, иначе работать с устройством будет очень некомфортно.

Если у человека имеются все указанные компоненты, то создание виброрейки для обработки бетона своими руками не будет большой проблемой.

Работает устройство просто – двигатель приводит в действие вибратор, который передает свое движение на рабочую раму. Сама рама находится в контакте с обрабатываемой поверхностью и передает ей создаваемые вибрации.

Сам вибратор функционирует благодаря присутствию в своей структуре специальной детали – эксцентрика, создающего мощные частотные колебания, передающиеся на раму. Чем больше частота колебаний и медленнее обрабатывается поверхность, тем более плотной и качественной она получится.

Самодельная виброрейка для бетона

Установка электродвигателя

Крепление двигателя к виброрейке.

Металлические уголки надежно зафиксируют двигатель. Его лучше разместить в центре профиля. Это поможет распределить вибрации по длине всей рейки. Двигатель закрепляют двумя основными способами. Первый предполагает установку специального крепления непосредственно на электродвигатель, затем полученную конструкцию прикрепляют к самому профилю. Во втором случае необходимо закрепить уголки на балке из металла и только потом установить двигатель на конструкцию. Чтобы зафиксировать электромотор на профиле, используют саморезы либо сварку. Оба метода в равной степени эффективны, но сварочный аппарат, в отличие от шуруповерта, доступен не всем.

Из чего собрать самодельную виброрейку

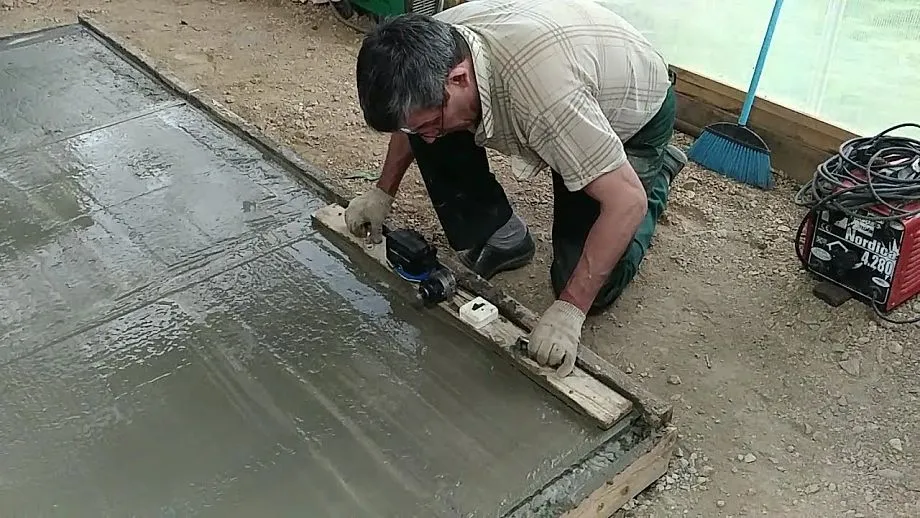

Если нужно быстро сделать самодельную виброрейку для небольшого объема работ, то можно просто установить электродрель на ровной доске или строительном правиле нужной длины (вдоль или поперек), и зафиксировать её хомутами из перфорированных ленточных подвесов. В качестве шурупов для алюминия здесь понадобятся мелкие саморезы, которые применяют для сборки каркасов под гипсокартонные конструкции. Ручку можно сделать из металлической полосы, зафиксировав её к ручке дрели изолентой или большими хомутами под пятидесятую трубу. Для создания вибрации зажмите в патроне сверло Ø 10 мм на перекос. Все, можно пользоваться.

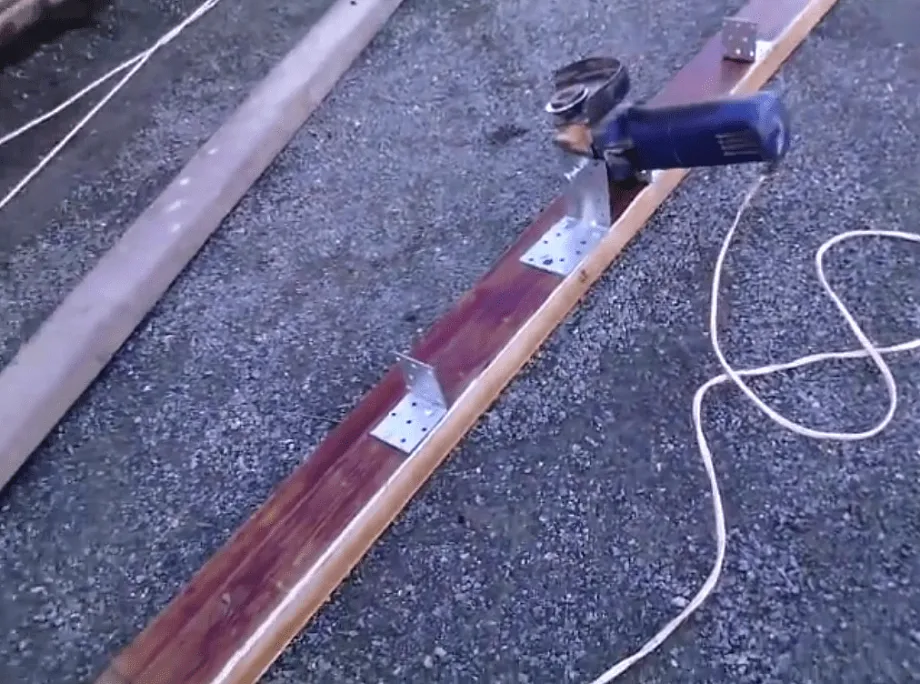

Довольно-таки неплохая виброрейка своими руками получится из старой болгарки, доски и нескольких крепежных элементов (усиленных стальных уголков)

Очень важно найти узкую шлифованную доску 50×100 мм без изъянов, хотя пиломатериалы с такими параметрами обычно имеют правильную геометрию. Её нужно вскрыть каким-либо средством типа «Антигниль» и потом покрасить для дополнительной защиты от влаги

Длину подберете самостоятельно – это зависит от ваших потребностей в данном случае. Болгарку лучше брать небольшую, например, под диск 125 мм – этого будет достаточно, хотя при необходимости можно смонтировать инструмент большей мощности.

Обратите внимание на то, что уголки нужно покупать усиленные, так как обычный крепеж разогнется при вибрации – всего вам понадобится 4 штуки – 2 для ручки и 2 для крепления болгарки. Ручку можно сделать из круглой трубы Ø 20 мм или профиля 20×20 мм – это не имеет никакого значения

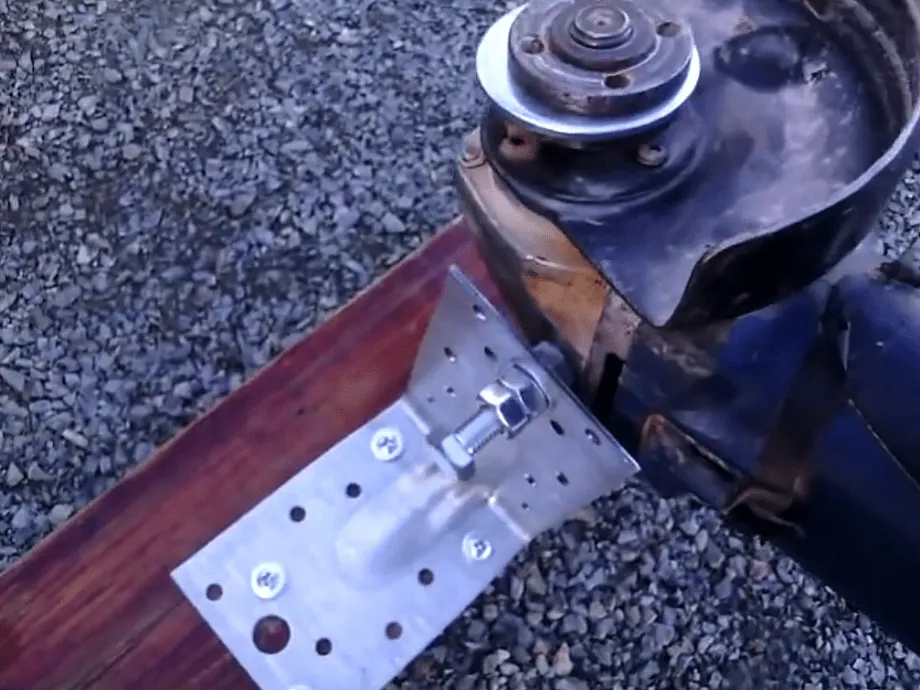

Чтобы виброрейка, сделанная своими руками, ожила, нужно прикрепить к ней болгарку. На крышке редуктора с противоположных сторон есть резьбовые отверстия для ручки, чтобы переворачивать её под рабочую руку или менять направление вращения диска. Так вот, этими самыми отверстиями можно воспользоваться для фиксации, как это показано на верхней фотографии. А вот для создания вибрации поставьте толстую шайбу, но её диаметр должен быть больше диаметра вала для крепления диска. Вы просто фиксируете эту шайбу, сместив центр в какую-либо сторону, и прижимаете гайкой (это тоже показано на фото).

Возможно, вам нужно сделать виброрейку своими руками для длительного использования, и чаще всего она нужна тем людям, которые занимаются строительством и ремонтами в частном порядке, но на профессиональном уровне. Для этой цели можно приобрести трехфазный или однофазный двигатель, где придется учитывать его мощность и габариты. Например, это может быть асинхронный электродвигатель АИР56А2 на лапах мощностью 180 W и размерами 216×120 мм без коробки подключения.

На верхней фотографии вы видите один из вариантов такого агрегата, где используется алюминиевый уголок, и крепление электродвигателя осуществляется на вертикальную полку, а упор крепежа – на горизонтальную. Но это не правило, а всего лишь вариант. Такой инструмент собирают из полутавров, швеллеров, а порой из двух металлических труб, скрепленных перемычками.

Как собрать механизм своими руками?

Чаще всего изготавливают электрический вариант сборки. Бензиновые виброрейки делают из неисправных электрических пил и тому подобного. Основную часть рейки рекомендовано выполнять до 3 м, а мощность установки не должна превышать 1,5 кВт. Во время сборки инструмента своими руками необходимо соблюдать правила безопасности, так как вибрационную рейку изготавливают на основе трехфазного механизма.

Инструменты

Для самостоятельного изготовления оборудования нужно иметь соответствующий двигатель. Самодельная виброрейка не требует множества элементов. Для этого понадобится:

• труба из стали, которая не менее 1 метра в длину;
• отрезки труб небольшого размера для изготовления ручки;
• дизельный или другой вид двигателя;
• провода;
• саморезы;
• паяльник;
• уголки 2 шт. для крепления.

Этапы работ

Ход выполнения работ:

1. Выгнуть необходимой формы удобную ручку. Лучше для обеих рук.
2. Элемент приварить к основной трубе по центру. Это обеспечит равномерный вибрационный поток.
3. Закрепить уголки перпендикулярно к арматуре. Второй вариант — прикрепить их к мотору, а уже после этого к профилю.
4. Просверлить отверстия для установки двигателя.
5. Закрепить движок, используя точечную сварку или саморезы.
6. Если необходимо провести кабель для питания, тогда его следует скрепить хомутами по длине.
7. На рукоятке зафиксировать кнопку вкл/выкл. Ручки заизолировать резиной, чтобы сделать конструкцию безопасной.
8. Обязательно в тестовом режиме проверить правильность работы механизма на подготовленной бетонной поверхности (не вхолостую).

Уплотнение бетонной смеси, вылитой на основание, проводится без погружения рейки в толщу. Верхняя граница должна превышать горизонтальную плоскость виброрейки. Если условия выполнены, разрешено включать аппарат. Вибрационную рейку передвигают по направляющим на разделенные участки после полного выравнивания на месте ее работы. После такой обработки застывшая бетонная масса или стяжка для пола будет содержать меньше местных напряжений, возникающих при застывании массы, она станет стойкой к абразивному износу и готовой для нанесения финишного покрытия.

Особенности использования приспособления

Виброрейка – устройство, которое проходит по поверхности укладываемого бетона и выполняет сразу несколько важных задач:

• Трамбовку смеси, благодаря чему будущее покрытие будет более прочным.
• Уплотнение раствора – в нем присутствует большое количество воздушных примесей, требующих удаления.
• Выравнивание поверхности.

В итоге структура бетонной поверхности будет более качественной и долговечной.

Такая обработка бетона позволяет добиться хороших рабочих характеристик будущего покрытия, удалить из него возможные пустоты, воду и пузырьки воздуха. После виброрейки покрытие полностью готово к финишной отделке: укладке плитки, ламината, линолеума, теплого пола и других вариантов.

Применяется изделие в частном строительстве и в промышленных масштабах.

С его помощью сооружаются:

• мосты;
• гидросооружения;
• эстакады;
• полы;
• отмостки;
• фундаменты и другие подобные объекты.

Виброрейка может использоваться для большого количества сооружений

Разновидности двигателя

Для приведения в действие виброузла используют двигатели электрического или бензинового типа.

Преимущества электрических виброреек:

• Экологичность. Работа без выхлопных газов способствует активному применению в закрытых помещениях.
• Низкая шумность. Это преимущество делает работу с устройством более комфортной.
• Малый вес. Облегчает работу, повышает маневренность. Вес виброрейки с 1,5 метровой рамой чуть больше 18 кг.

К недостаткам относят привязанность к розетке и невысокую мощность таких агрегатов.

К преимуществам бензиновых виброреек относят высокую производительность и полную автономность, что позволяет использовать устройства без привязки к электричеству. Но они громче работают и образуют при работе выхлопные газы, поэтому редко используются в замкнутых пространствах. Бензиновый инструмент дороже стоит. В каталоге компании можно выбрать оборудование двух типов.

https://youtube.com/watch?v=rk3TVJa_IaA
