Как сделать виброрейку для укладки бетонного раствора

Изготовление вибратора из дрели своими руками

Чтобы сделать устройство самостоятельно, нужно отыскать дома старую дрель или перфоратор, а потом основное его вращательное движение превратить в колебательное. Необходимыми материалами, инструментами и знаниями стоит запастись заранее.

Выбор материала для сборки вибратора

Чтобы сделать вибратор для бетона своими руками из перфоратора, достаточно найти инструмент мощностью минимум 1 кВт. Понадобятся прочный наконечник из нержавеющей стали и насадки с эксцентриком, а также еще некоторые детали.

Что нужно для сборки вибратора:

• Металлический стержень сечением 15 миллиметров
• Трубка из нержавеющей стали сечением 40 миллиметров и длиной 55 сантиметров
• Втулка и два качественных подшипника
• Кусок стержня из металла прямоугольной формы
• Гнущийся армированный шланг, выполненный со слоем гидроизоляции (либо прочная трубка из резины)
• Внутренний стержень для трубки – вполне подойдет тросик от спидометра

Инструменты и материалы

Чтобы самому сделать вибратор для бетона, понадобится такой инструмент: ножовка, электрическая либо газосварка, сверла по металлу, стержень прямоугольного сечения.

Последовательность сборки

Всю конструкцию собирают в определенном порядке. Сначала нужно найти нержавеющую стальную трубку диаметром 3-4 сантиметра и длиной до 60 сантиметров. Чтобы сделать внутренний стержень, берут металлический прут сечением 12-15 миллиметров, который будет двигать всю систему в сторону и создавать вибрационные колебания.

После того, как подготовлены металлическая трубка и центральная деталь, их нужно совместить: на одном конце прута сверлят отверстие, благодаря которому будет прикреплен к устройству привод. Чтобы сердечник ходил без трения, берут несколько хороших подшипников, в средине их располагают круглую часть конца прута. Потом его продевают внутрь трубки, а подшипники забивают до упора с обеих сторон.

Если конец прута со стороны носовой части сильно выдается вперед, его обрезают до 5-10 миллиметров. А подшипники защищают с обеих сторон самодельной крышкой из металла, чтобы исключить возможность попадания вовнутрь грязи и пыли. На подшипники будет приходиться серьезная нагрузка, поэтому они должны быть максимально качественными.

Ко второму концу гибкого стержня крепят втулку, которая призвана плотно закрыть вращательный элемент прибора.

Этапы изготовления

До того, как сделать вибратор для бетона своими руками из дрели, необходимо тщательно изучить каждый из этапов процесса. Вибрирующую насадку на дрель сделать не так уж и сложно.

Последовательность действий:

• Разрезание болгаркой стального стержня круглого диаметра на две одинаковые части.
• Приваривание отрезков к пруту прямоугольного сечения по обеим сторонам.
• Установка подшипников на дебаланс с обеих сторон.
• Помещение конструкции в стальную трубку.
• Обрезка круглого прута с одной из сторон точно вровень с трубой.
• Вырезка крышки для рабочего торца наконечника из листа металла, приваривание ее.
• Просверливание в конце, который выходит из наконечника, двух отверстий для состыковки с валом: одно должно быть вдоль оси вращения, точно по центру, диаметром и глубиной в 1.5 сантиметра, второе – делают перпендикулярно первому диаметром в 4 миллиметра и через 7 миллиметров от края.
• В меньшем отверстии нужно сделать резьбу для зажимного винта.
• Трос (стержень) помещают в резиновую трубу, предварительно смазав, по сторонам оставляют запас до 5 сантиметров.
• Соединение вибронаконечника и вала.
• Одевание шланга на вибробулаву, фиксация хомутом.
• Обрезка второго конца вала до необходимой длины, закрепление в патроне дрели таким образом, чтобы мог вращаться лишь трос, а шланг оставался неподвижным.
• Защита пластиковым кожухом вибронаконечника.
• Подключение электродрели к сети, проверка работоспособности вибратора.

Лучшие производители виброреек

Рассмотрим список лучших производителей реечных виброуплотнителей:

Fastverdini (Италия). Компания основана в 1942 г. Специализация – производство аппаратов и оборудования для строительства. Фирма позиционирует свою продукцию как высококачественную. На заводах Fastverdini работает лишь высококвалифицированный персонал. Виброрейки этого бренда поставляются в более пятидесяти стран.

Tremix (Швеция). История марки начинается с 1960 г. Технику Tremix отличает надёжность и инновационность. Она пользуется устойчивым спросом.

Wacker Neuson (Германия). Этот надёжный производитель инструмента малой механизации выпускает свою продукцию с 1848 г. Компания использует новейшие технологии, производимая ей техника обладает очень высоким качеством.

Ярстрой (Россия). Бренд появился в 2003 г. Виброрейки марки Ярстрой не уступают по качеству зарубежным аналогам и имеют приемлемую цену.

Отнеситесь к выбору виброрейки ответственно – от ее качества будет зависеть качество конечного результата бетонных работ.

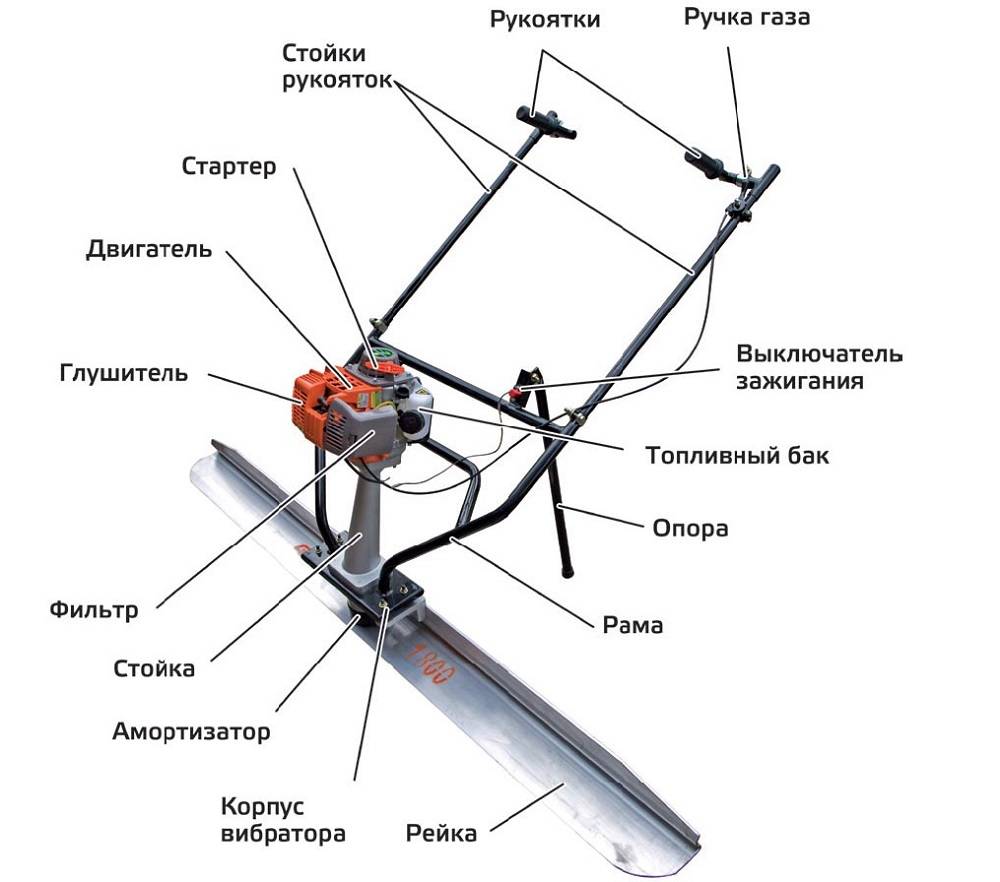

Особенности конструкции и принцип работы

Конструктивно в состав вибрационной рейки входит несколько основных элементов:

1. Двигатель. Он может быть топливным или электрическим. Дизельные моторы не используются, либо встречаются крайне редко. В основном это бензиновые модели и электрические.
2. Вибратор. Специальный механизм, который создаёт колебания, передающиеся на поверхность обработки. В движение приводится за счёт работы двигателя.
3. Рукоятка. Она необходима для управления вибрационной рейкой. Оснащается специальными виброгасителями или виброизоляторами, чтобы оператор мог без проблем работать в течение нескольких часов, не испытывая при этом серьёзные и опасные вибрационные нагрузки.
4. Рабочая рама. На ней располагается вибрационный механизм и крепится двигатель. Обычно раму делают на основе пустотелых металлических труб и металлопрофиля.

Принцип действия при этом довольно простой.

Выбор оптимального режима работы осуществляется с помощью датчика. Чем выше будет частотность колебаний и меньше скорость перемещения рейки, тем плотнее в итоге получится смесь. Но и производительность при этом снижается, поскольку на обработку участка приходится тратить больше времени.

Интересно, что за счёт вибраций от виброрейки в течение 24 часов можно добиться показателей 7-суточной прочности бетонного покрытия.

Дополнительно вибрации способствуют тому, что слой становится более устойчивым в отношении температурных перепадов и сильных морозов. Согласно проведённым исследованиям, показатели повышаются примерно на 25-30%.

Какой можно сделать конструкцию?

Виброрейка для укладки бетона может быть сборной. Это актуально, если нужно утрамбовывать разные по площади участки. Для этого нужно отмерить по длине равные куски профиля и отрезать их болгаркой. В нескольких местах после этого стоит просверлить отверстия, а затем прикрепить их с обеих сторон к устройству по мере надобности. Для фиксации лучше использовать уголки.

Также существует рамная, двойная или плавающая виброрейка. Подобное устройство прекрасно подходит для утрамбовывания достаточно больших слоев бетона. Процесс изготовления двойной виброрейки ничем не отличается от сборки обычной модели. Двигатель в этом случае нужно установить также в центре конструкции, но используя при этом специальное крепление.

Специалисты советуют скрепить раму в трех местах: посередине и на концах. Стоит отметить, что рамная виброрейка также может быть сборной. Изготавливается она из четырех кусков профиля.

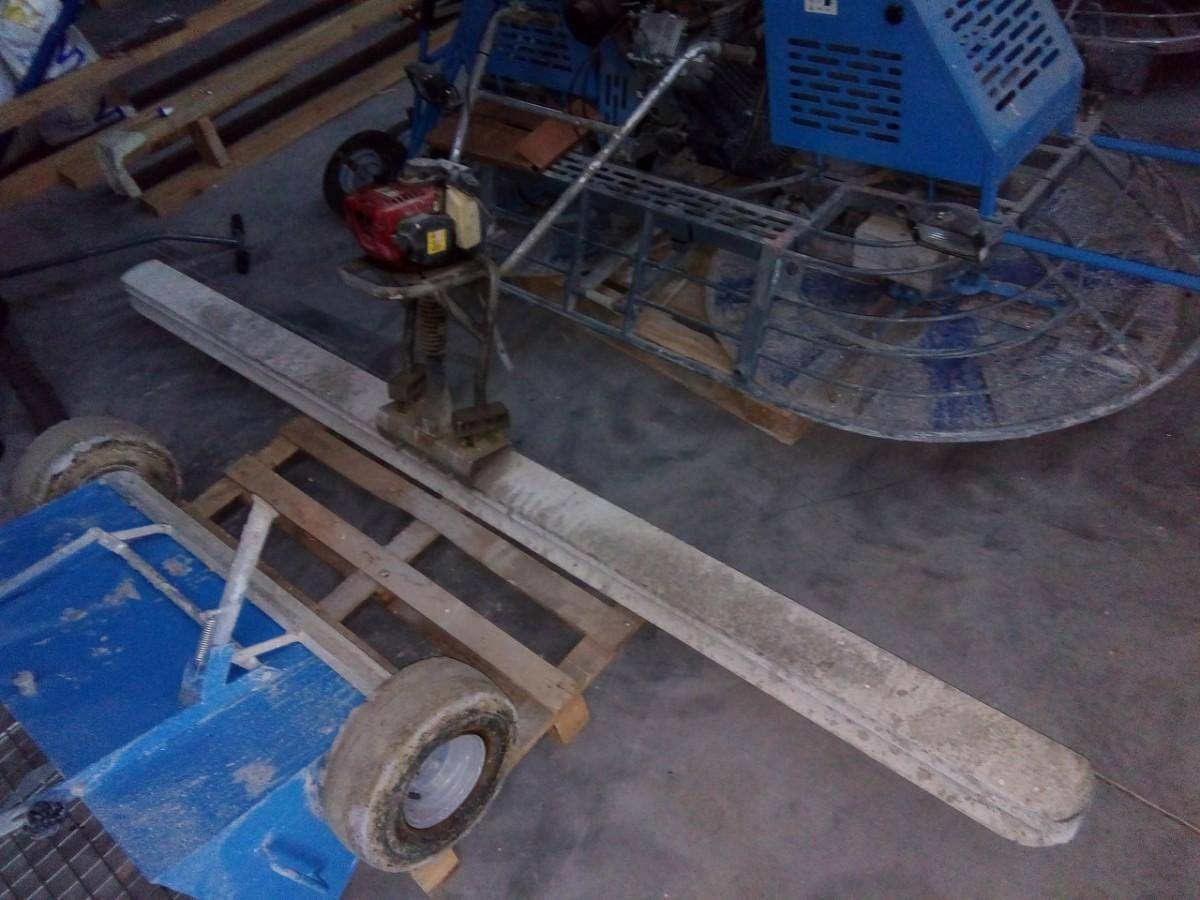

Виброрейка своими руками

Для небольшой работы можно использовать самодельную виброрейку.

Вариант виброрейки с алюминиевым профилем

Посложнее будет сделать своими руками виброрейку с металлической рейкой. Помимо денежных затрат, необходимо обладать и техническими знаниями.

Вместо доски, в данном варианте будет использоваться алюминиевый профиль. Такая конструкция прослужит Вам дольше. Функцию ручки исполнит труба, ну и, конечно же, вибрационный двигатель.

Не рекомендует использовать сварку в данном варианте. В целях безопасности ручку такого оборудования покройте изоляционным материалом.

Особенности использования приспособления

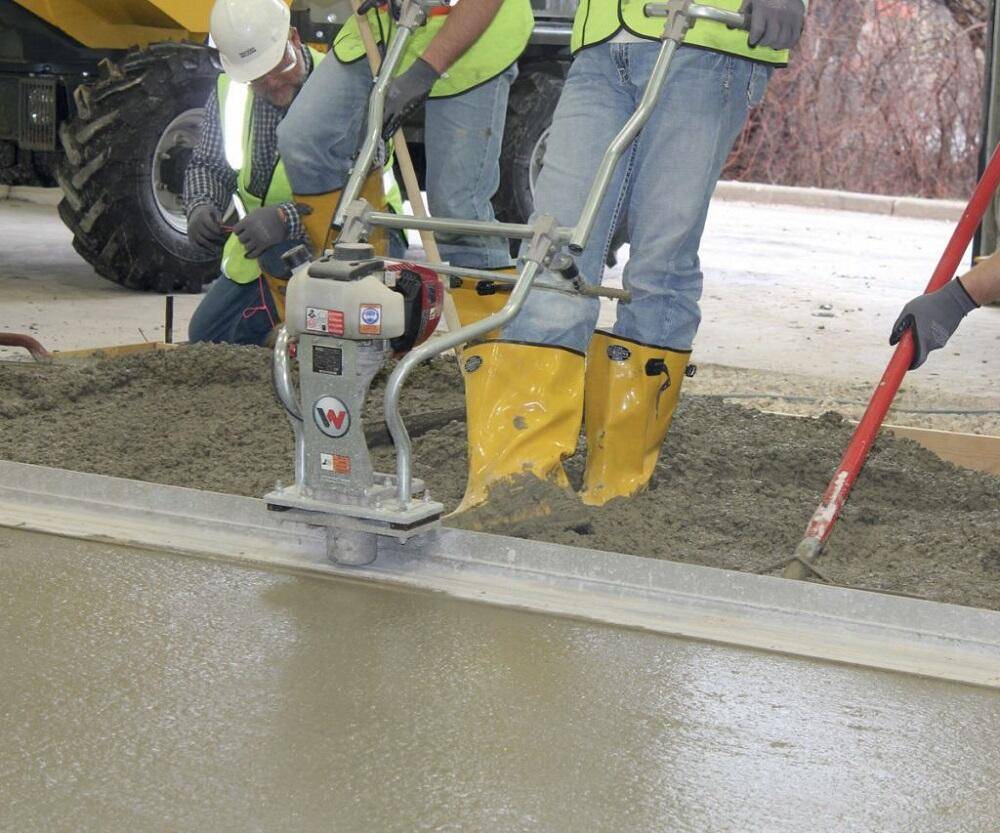

Виброрейка – устройство, которое проходит по поверхности укладываемого бетона и выполняет сразу несколько важных задач:

• Трамбовку смеси, благодаря чему будущее покрытие будет более прочным.
• Уплотнение раствора – в нем присутствует большое количество воздушных примесей, требующих удаления.
• Выравнивание поверхности.

В итоге структура бетонной поверхности будет более качественной и долговечной.

Такая обработка бетона позволяет добиться хороших рабочих характеристик будущего покрытия, удалить из него возможные пустоты, воду и пузырьки воздуха. После виброрейки покрытие полностью готово к финишной отделке: укладке плитки, ламината, линолеума, теплого пола и других вариантов.

Читать также: Как поднять просевший угол деревянного дома

Применяется изделие в частном строительстве и в промышленных масштабах.

С его помощью сооружаются:

• мосты;
• гидросооружения;
• эстакады;
• полы;
• отмостки;
• фундаменты и другие подобные объекты.

Устройство и принцип работы виброрейки

Такой инструмент как виброрейка считается узкопрофильным, так как применяется для определённых работ – выравнивания бетонной заливки. Конструкция состоит из жёсткой рамы и вибратора, который заставляет рабочий элемент асинхронно двигаться после запуска двигателя.

Для удобного управления устройство оснащено ручками, вид которых похож на руль велосипеда или мотоцикла. Источником питания вибродвигателя является электричество или бензин.

Принцип работы устройства:

• путём нажатия на кнопку пуска осуществляется запуск агрегата;

• двигатель передаёт раме системе вращательные движения, которые достигают рамы (правила);

• под воздействием движущейся рамы бетонный раствор также становится подвижным, в результате чего из него выходят пузырьки воздуха, осуществляется качественное уплотнение бетона.

Параметры рабочего элемента виброрейки бывают разные (от 0,3 до 10 м), что, в большей степени, зависит от вида выполняемого монтажа.

При сравнении бензинового и электрического агрегата сделаны выводы, что первый вариант является более мощным. Поэтому его применяют в масштабном строительстве. Бензиновые агрегаты имеют особенность – выбрасывают в атмосферу во время функционирования вредные примеси, которые образуются в результате сгорания топлива. Это даёт основание на ограничение применения установки, разрешая работу только на открытых строительных площадках. Электрическая модель используется как при выполнении наружного, так и внутреннего монтажа.

В строительных магазинах представлен широкий ассортимент виброреек, но цены на них достаточно высокие. Простая конструкция агрегата позволяет смонтировать его в домашних условиях из подручных средств.

https://youtube.com/watch?v=10hwihzLQ64

Дополнительные настройки и доработки

Базовую модель виброрейки нельзя считать идеальной. Могут возникнуть проблемы с обеспечением центра тяжести, соответственно, рейка не будет обеспечивать горизонтальность поверхности. Решить вопрос можно за счет того, что по краям рейки привариваются вертикально болты, на которые можно будет поместить обвесы. Так вы точно отрегулируете не только центр тяжести всего устройства, но и степень нажатия рейки на поверхность.

Причем значительным плюсом будет и то, что для разных видов поверхностей вам нужен будет и разный вес рейки

Обратите внимание, что торговые организации именно за счет этого и имеют такой широкий ассортимент. Разные виброрейки предназначаются для различных видов материалов и для различной толщины уплотняемого слоя

При использовании противовесов вы практически создадите агрегат универсального предназначения.

Небольшое дополнение будет касаться только мощности двигателя. Достаточно тяжелая рейка под воздействием слабого мотора не будет создавать нужную вам вибрацию. Выход один: поставить более мощный двигатель и обеспечить его системой управления. Для электродвигателя это будет реостат, выведенный на ручку управления. Для двигателей внутреннего сгорания — система подачи топлива (дроссельная заслонка), управление которой тоже максимально удобно для пользователя.

Во время укладки бетона вам придется приобрести определенные навыки: нужно научиться сочетать вес виброрейки и мощность двигателя.

https://youtube.com/watch?v=-sA8QHdjUoI

Дело это несложное: всего несколько минут тренировки, и вы начнете чувствовать работу созданного вами устройства. Не забудьте, что получить идеально ровную и плотную поверхность только с помощью виброрейки невозможно. Сначала поверхность выравнивается с помощью правила, затем проверяется ее горизонтальность с помощью строительного уровня. Лишь затем в работу включаем виброрейку.

Конструкция виброплит

Основной частью и рабочей поверхностью является сама основная плита. Дальнейшая конструкция выстраивается именно по рабочей плите. Вибровозбудитель приводит плиту в действие. Состоит он из одного или нескольких валов и цилиндрического корпуса. В одновальных конструкциях предусмотрено движение машины только в одном направлении. Двухвальные являются реверсивными. Также к плите крепится моторная рама, на которую устанавливается двигатель. Если машина предназначена для трамбовки асфальта, то конструкция будет дополнена баком с водой.

В большинстве моделей управление выполняются вручную, то есть конструкция предполагает наличие ручки. Чтобы работа была безопасной, а вибрация в руки оператора — безопасной, на ручке обязательна должна быть виброзащитная накладка. Машины без ручки управляются дистанционно.

Виброплита устроена максимально просто и требует должно ухода, потому что работа в экстремальных и сложных условиях может быстро вывести агрегат из строя.

Изготовление универсальной виброрейки

Чтобы собрать достаточно мощное виброоборудование, потребуются (кроме электродвигателя на 220 V) еще такие материалы:

• стальной швеллер (шириной до 120 мм) либо профильная металлическая труба;
• железные или алюминиевые уголки;
• кусок жести примерно 500 на 200 мм;
• болты с гайками или винты;
• насадка на вал (муфта) со смещенным центром тяжести;
• пусковая кнопка;
• питающий кабель;
• пусковое устройство;
• арматурные прутья или металлические трубки.

Из инструментов понадобятся:

• электродрель со сверлами по металлу;
• сварочный аппарат и электроды к нему;
• гаечные ключи;
• молоток;
• плоскогубцы;
• угловая шлифовальная машина;
• рулетка с маркером.

Виброрейку собирают по такому алгоритму:

• отмечают на швеллере (или трубе) нужную длину;
• отрезают с помощью болгарки лишнее от заготовки;

• по центру приваривают через определенный промежуток, используя сварочный аппарат, два уголка для монтажа на них электродвигателя;
• просверливают в них отверстия;
• монтируют электрический двигатель на уголки, прикрепляя его с помощью болтов с гайками;
• на вал набивают насадку, которая будет создавать колебания;
• вокруг самодельного вибратора из жести делают защитный кожух;
• подключают кабель питания через кнопку (вместо нее можно просто обойтись вилкой под розетку) к электродвигателю;

• приваривают ручки из арматуры или металлической трубы;
• запускают устройство в работу.

Расстояние между уголками зависит от конструкции и габаритов электромотора. Для большего удобства эксплуатации самодельной техники не ее рукоятки следует надеть куски резинового шланга или обмотать их изоляционной лентой.

Виброрейка, собранная на базе мотора от стиральной машинки, продемонстрирована в видеоролике ниже.

Сделать виброрейку для бетона своими руками либо виброплиту для утрамбовывания щебня, гравия, песка можно разными способами. Домашние умельцы придумали множество вариантов, отличающихся своей конструкцией, используемыми для их создания материалами. Чтобы выполнить одноразовую работу, можно собрать простейшее приспособление для виброутрамбовывания. Если необходимо в быту регулярно уплотнять бетонный раствор или сыпучие материалы, то потребуется изготовить более сложное и производительное виброоборудование. Во всех случаях созданная конструкция должна соответствовать элементарным требованиям техники безопасности, чтобы при ее эксплуатации не получить травмы.

Конструкция и принцип работы

Виброрейка для укладки бетона состоит из следующих частей:

1. Алюминиевой/стальной рамы с направляющими.
2. Вибратора.
3. Устройства управления.

В зависимости от конструктивных характеристик вибрирующая рама может иметь двойное жёсткое или скользящее исполнение. Длина рамы может достигать 10 м, при минимальном значении от 0,5 м.

Работа устройства основана на передаче крутящего момента от динамически неуравновешенного двигателя на вибратор. Возникающие вибрации через раму передаются бетонной поверхности.

Бензиновые виброрейки отличаются повышенной мощностью, но их работа сопровождается выбросом вредных веществ, и, следовательно, такое оборудование можно эксплуатировать только на открытом воздухе.

Вибрационные рельсы разделяются на три подгруппы, среди которых:

• Двойные рейки;
• Устройства, содержащие блок впрыска;
• Отделочные.

Назначение виброплит

Применяется подобный механизм для трамбования рассыпчатых участков земли и стройматериалов, а также незастывших поверхностей из асфальта и бетона. Особенно эффективен он на небольших территориях и тротуарах, а также там, куда недоступен въезд тяжёлой техники.

Применение этого приспособления значительно облегчит ручной труд в приусадебном или дачном ландшафтном строительстве. Произвести уплотнение грунта на садовой дорожке или небольшой автомобильной стоянке возле дома легче всего механизированным способом.

Выручит трамбовочный вибродинамик и при земляных работах по прокладке подземных коммуникаций, когда нужно утрамбовать грунт на дне траншеи.

Функционирует это устройство за счёт колебаний, возникающих при вращении маховика, закреплённого на эксцентриках:

• Смещённым балластом через привод создаваемая вибрация передаётся на железное основание — подошву.
• Чем она тяжелее, тем сильнее колебательный процесс и плотнее трамбовка.

Возможность реверсного движения

Движения самодельной виброплиты, изготовленной так, как было изложено выше, возможны только в одном направлении. Поэтому, пройдя некоторое расстояние, приходится разворачивать её и только потом передвигаться в обратную сторону. Это уменьшает скорость работы и требует дополнительных физических усилий со стороны оператора.

Еще один чертеж варианта с бензиновым двигателем.

Для того, чтобы обеспечить вибрационной машине возможность реверсного движения, необходимо установить устройство, изменяющее направление вращения двигателя. После его установки и подключения, виброплита сможет передвигаться в двух направлениях.

При достижении края обрабатываемой площади оператор выключает двигатель и запускает его вращение в обратную сторону. Эксцентрик вибратора также станет реверсным и обеспечит машине возвратное движение.

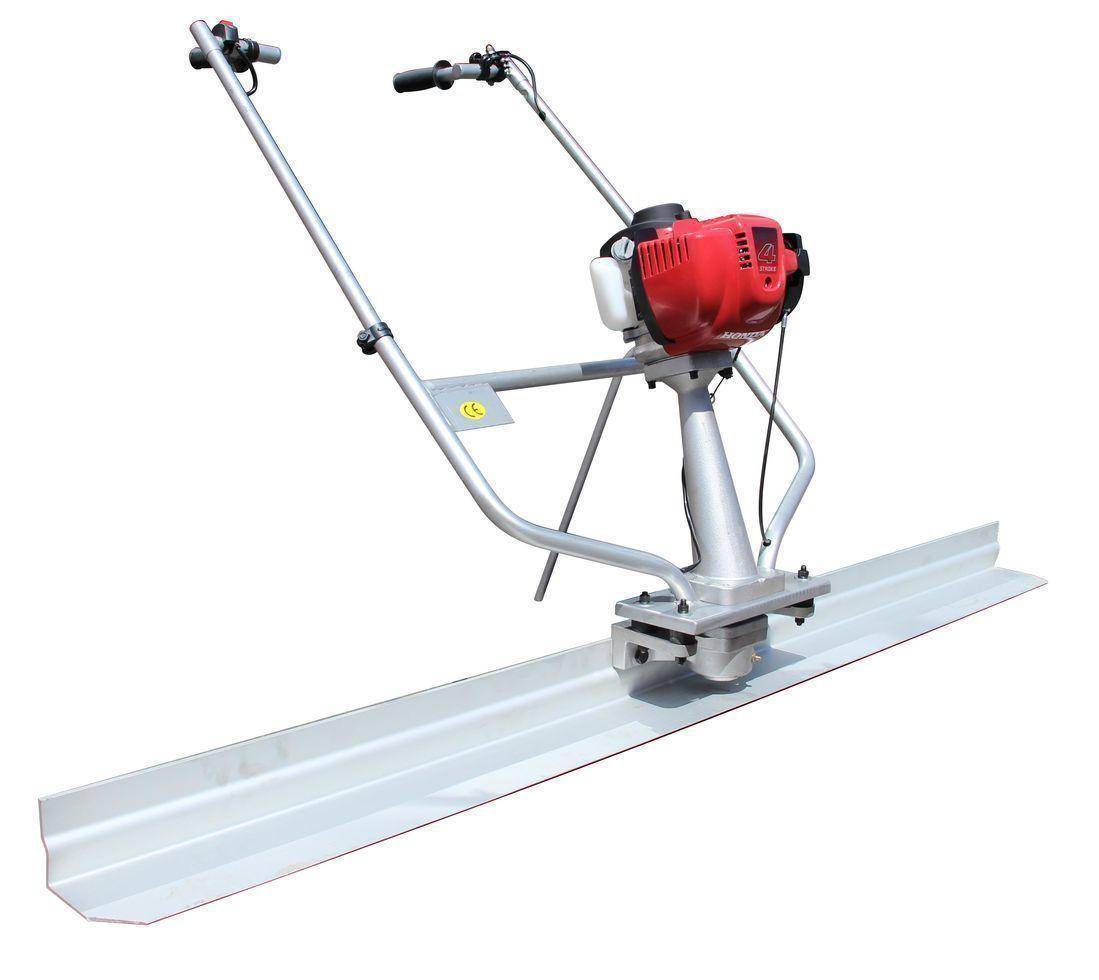

Что такое виброрейка?

Виброрейка представляет собой жесткую конструкцию, состоящую из стальной рейки с ручкой, в которой имеется двигатель с вибратором. Благодаря вибрационным движениям происходит ровное уплотнение бетонного раствора, а сама рейка создает гладкую поверхность.

Виды виброреек

Виброрейка для бетона является популярным строительным инструментом для выполнения стяжки. Профессиональные виброрейки подразделяются на несколько видов.

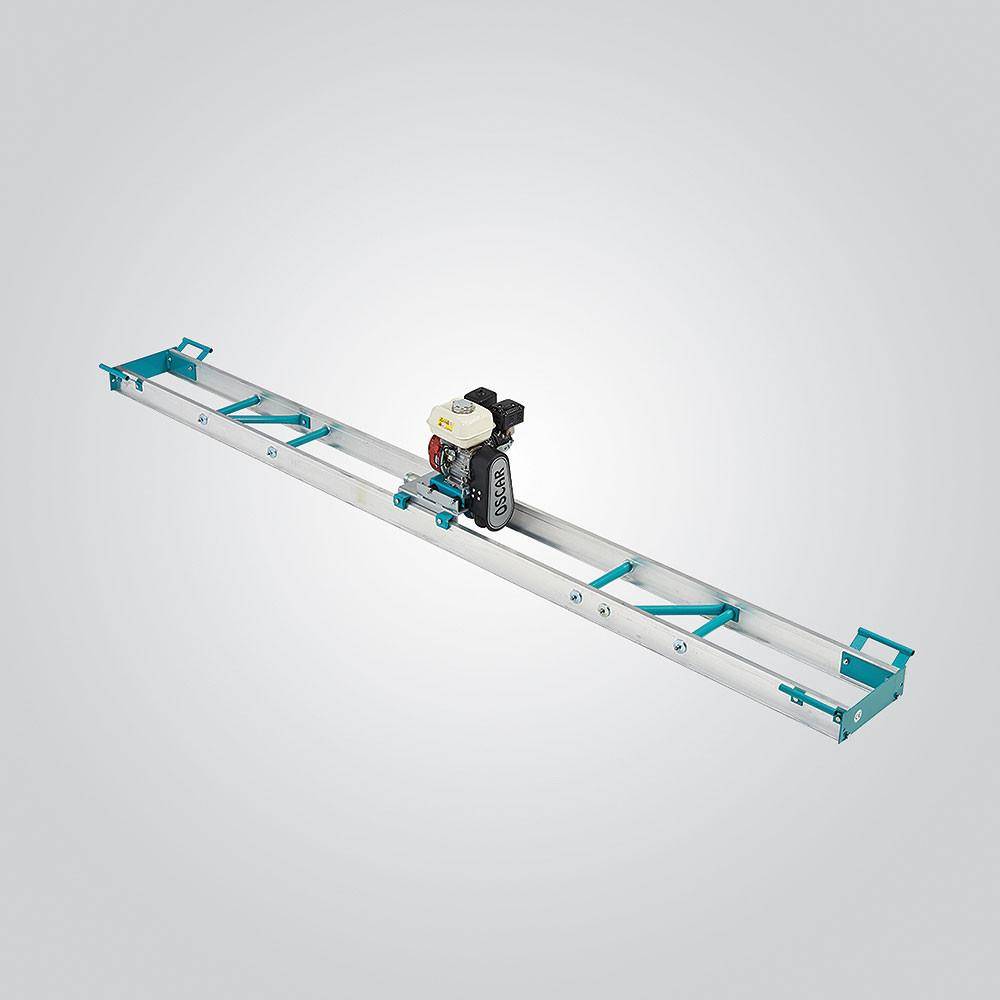

Плавающая

При помощи направляющих выравнивается верхний слой покрытия из бетона.

Мощность двигателя уплотняет раствор бетона глубиной 15 сантиметров.

Телескопическая

Такие устройства имеют раздвижные рейки, что позволяет выровнять большую площадь одновременно.

Перед началом работы рейки закрепляются на необходимое расстояние, что упрощает работу.

Секционная

Имеют большой захват, что идеально подходит при промышленном строительстве. Имеют разборную конструкцию, чем удобны при перевозке с объекта на объект. Оснащены мощным двигателем.

Алюминиевая

Виброрейка этого типа создана для обработки только что уложенного бетона. Предназначены для частного строительства. Благодаря легкости удобны в управлении.

По типу двигателя различают бензиновые и электрические виброрейки.

Как было отмечено выше, виброрейка бензиновая мощнее, а соответственно и дороже.Электрические виброрейки же обладают меньшей мощностью, но именно их рекомендуют использовать в закрытых помещениях.

Примеры хороших виброреек

Для профессионального использования прекрасно подойдет испанская виброрейка ENAR.

Особенностями этого инструмента являются:

• легкость в использовании,
• уплотняет бетон глубиной от 15 сантиметров,
• не утопает в бетонном покрытии,
• длина профиля достигает 4 метров,
• идеален для работы по свежеуложенному бетону.

Ценовой разбег на виброрейку с бензиновым двигателем Honda, мощностью 0,7 л.с., начинается от 44000 и до 51000 рублей. Вес зависит от выбранной модели и варьируется от 15 до 25 кг.

Самодельная виброплита

Заводские установки для трамбовки стоят немало. Поэтому некоторые мастера предпочитают изготовить виброуплотнитель самостоятельно. Этот процесс потребует навыков владения сваркой и наличия небольшого набора инструментов.

Преимущества самоделки

Стоимость устройства, изготовленного самостоятельно, гораздо ниже, чем у готового оборудования. По внешнему виду оно напоминает мотоблок с вибромоторчиком. Качество и долговечность обеспечиваются простотой конструкции. Эффективность такого вибратора не ниже, чем у покупного, а бывает и выше. Достоинства самодельной виброплиты:

• Полное соответствие условиям работы, для которых она изготовлена, позволяет качественно выполнять назначенные функции.
• Хозяин выбирает сам, какую сделать виброплиту: с электродвигателем или ДВС.
• О собственной безопасности тоже каждый беспокоится самостоятельно. Поэтому все нужные системы защиты будут предусмотрены и установлены.
• Наличие собственного устройства позволит выбирать время и место работы по своим обстоятельствам.

Виброрейка своими руками

Для небольшой работы можно использовать самодельную виброрейку.

Изготовление

Самым простым вариантом является сборка виброрейки из доски, бруса и дрели.

1. Предварительно поверхность доски должна быть ошкурена, все неровности должны быть убраны. Именно данный материал, будет служить основой.

2. Далее к доске, шириной около 25 см, толщиной в районе 30 мм, крепится саморезами дрель. Дрель должна лежать вдоль, на одном из боков.
3. Также к доске при помощи саморезов приделывается метровый брус.

Виброрейка готова.

Использование

В использовании она проста.

В патрон электродрели вставляете кривое сверло и подключаете к сети, тем самым создаются вибрационные движения Вашей доски.

Не забудьте о правилах безопасности! Влажный бетон может быть хорошим проводником для электрического тока. Наденьте перчатки и сапоги.

Недостатки

Без недостатков в самодельной виброрейке не обойтись. Они заключаются в следующем:

• Как бы Вы не шкурили доску, она не будет иметь такую же гладкую поверхность, как алюминиевая виброрейка.
• Мощность дрели не достаточна для работы с доской большего размера, а соответственно, работа будет выполняться небольшими отрезками.
• Одноразовая виброрейка, т.к. после первого использования доска придет в негодность.
• Невозможно регулировать скорость.

Вариант виброрейки с алюминиевым профилем

Посложнее будет сделать своими руками виброрейку с металлической рейкой. Помимо денежных затрат, необходимо обладать и техническими знаниями.

Вместо доски, в данном варианте будет использоваться алюминиевый профиль. Такая конструкция прослужит Вам дольше. Функцию ручки исполнит труба, ну и, конечно же, вибрационный двигатель.

Не рекомендует использовать сварку в данном варианте. В целях безопасности ручку такого оборудования покройте изоляционным материалом.

Советы

1. Ваша самодельная конструкция будет надежной, если Вы качественно закрепите все её составляющие. Болты должны быть крепко завинчены. Провод не должен болтаться.
2. После того, как сделали виброрейку своими руками, протестируйте ее. Для начала Вам подойдет небольшая поверхность. Испытайте для начала свой самодельный инструмент, иначе можете испортить всю стяжку. Работу выполняйте, не торопясь.

Как сделать ручки?

Схема виброрейки для изготовления своими руками

Станина для двигателя готова, двигатель жестко закреплен на ней. Можно считать, что рейка для уплотнения бетона готова к использованию. Но работать с ней пока будет не очень удобно: нужны ручки управления. Сначала вам необходимо на расстоянии в 15 см от двигателя приварить (или прикрутить) два квадратных куска стали в вертикальном положении.

Размеры квадратов должны соотноситься с шириной швеллера. В нижнем углу квадрата сверлим отверстие, после чего от отверстия, как от центра окружности, проводим по обратной стороне квадрата дугу. На этой дуге на одинаковом расстоянии друг от друга должны быть тоже проделаны отверстия. Ручки для управления рейкой в нижней части закрепляются стационарно.

По дуге производится крепеж ручек в зависимости от пользователя рейкой. Не забудьте при крепеже подложить между металлическими квадратами и элементами крепежа прокладки из прессованной резины. Они позволят снять вибрацию от рейки к ручкам управления

При работе на большом участке это очень важно: вибрация может стать причиной плохого самочувствия оператора или даже его психического расстройства

Варианты сборки конструкции

Для разных площадей помещения можно сделать сборную виброрейку для укладки бетона. Допускается удлинение ручек, а их закрепление осуществляется с помощью болтов. Достаточно отрезать болгаркой профиль на одинаковые отрезки, далее на конструкции делаются отверстия, и выполняется соединение с двух сторон. Чтобы дополнительно зафиксировать данные элементы, рекомендуется применить уголки.

Для слоев бетона большой толщины прекрасно подходят плавающие, рамные и двойные виброрейки, они отлично справляются с утрамбовкой. А схема изготовления практически не имеет отличий от бытовой виброрейки. Самым важным считается установка мотора, который строго должен располагаться в центре конструкции. В качестве крепления подойдут уголки и сварка.

Профессионалы заявляют, что рама соединяется в трех местах – на краях и в центре. Рамная виброрейка также может быть сконструирована по сборному типу и делается из четырех профильных отрезков.

Типы двигателей

От того, какой вид используется в том или ином оборудовании, зависит возможность его применения на разных объектах.

Стоимость виброрейки с двигателем внутреннего сгорания заметно выше, чем у электроинструмента. Зато она автономна, что весьма удобно на больших площадях. По сравнению с электрическими аналогами бензиновые модели гораздо мощнее и эффективнее. Однако выхлоп отработанного топлива загрязняет воздух, поэтому они не подходят для помещений. Бензиновая виброрейка должна быть надежной и достаточно мощной. На профессиональном оборудовании это условие обеспечивается применением оригинальных двигателей японских марок Honda и Mitsubishi.

Плавающая виброрейка для уплотнения бетона с электроприводом проста и ее легко выйдет сделать своими руками, если есть под рукой двигатель мощностью до 1,5 кВт. Этого будет достаточно для укладки и выравнивания стяжки толщиной до 200 мм.

Чтобы сделать виброрейку своими руками, понадобятся:

• двигатель с пускателем;
• вибрационная установка;
• металлическая арматура, уголки;
• угловой профиль 75 мм, швеллер или труба диаметром от 40 мм в качестве правила;
• трехфазный силовой кабель и резина для изоляции ручек;
• шуруповерт, болты, ключи, сварочный аппарат.

Читать также: Перовые сверла по дереву размеры

Для изготовления рейки лучше брать именно трубу, так как в этом случае инструмент можно будет передвигать при укладке в обоих направлениях, а не разворачивать всю конструкцию целиком.

1. Из трубы сварить рамку, соединяя отдельные куски сваркой с предварительной подрезкой на 45°. Можно просто приваривать их под прямым углом друг к другу или параллельно через несколько жестких перемычек, но на концы придется ставить заглушки, чтобы раствор не забивался внутрь.

2. Выгнуть из арматурных стержней ручки и приварить их к профилю рейки. Противоположный конец арматуры обтянуть толстой пористой резиной, чтобы уменьшить влияние вибраций на человека.

3. Между направляющими профиля сварить небольшую площадку из листового железа под мотор.

4. В центре установить двигатель и зафиксировать его с помощью пары уголков. При этом нужно стараться максимально точно соблюсти симметрию, иначе процесс превратится в каторжный труд из-за плохой управляемости.

5. Отцентрировав двигатель по двум осям, сделать на площадке разметку и смонтировать вибратор, закрепив его болтами с пружинными шайбами (гроверами).

6. Смонтировать пускатель для двигателя на каркасе, а лучше – на одной из ручек, надежно прикрепив провод к арматуре.

Цены на узкопрофильный инструмент умеренными не назовешь, относительно доступна только простая электрическая виброрейка. Поэтому при покупке нужно учесть все нюансы предстоящей работы, чтобы не ошибиться с выбором

Особенно стоит обратить внимание на наличие регулируемого частотного преобразователя. С его помощью изменяется частота вибрации для укладки раствора разной плотности

В случае когда площадь обрабатываемой поверхности может изменяться, лучше заплатить дороже, но приобрести телескопическую рейку.

Надежность бетонного покрытия зависит не только от качественных строительных материалов и правильных пропорций смеси. Максимальная прочность и долговечность стяжке придается основательным уплотнением. Воздушные полости и пустоты в застывшей массе снизят качество, сократят срок применения.

При заливке небольшой площадки или опалубки хозяйственной постройки воздух выпускается путем прокалывания цементной массы штырем (например, обрезком арматуры). Но при устройстве пола в комнате, прокладке дорожного покрытия, бетонировании паркинга или других аналогичных площадок использование ручного метода проблематично и высокое качество основания не гарантируется. Быстрее и проще утрамбовать поверхность своими силами помогает специальная планка с небольшой амплитудой интенсивных колебаний.

Конструкции любой мощности и сложности эффективны, если укладывать и выравнивать бетон слоем до 20 см. Стяжка большей толщины уплотняется послойно.
