Как самостоятельно сделать вибростол для изготовления тротуарной плитки

Вибростол своими руками

Как сделать стол для формовки мелкоштучных и средних бетонных изделий? Какой материал для этого необходим? В этой статье вы найдёте ответы на эти и другие вопросы. Текст содержит полноценные видеоуроки по сборке вибростола своими руками с подробным описанием хода работы.

Вибростол — приспособление для вибрирования жидких растворов, уложенных в формы. Это может быть тротуарная плитка, секции «еврозабора», искусственный отделочный камень. В этой статье мы рассмотрим варианты изготовления вибростола своими руками.

Как работает вибростол

Принцип действия предельно прост — вибрации передаются от активатора (вибромотора) к плоскости — в данном случае к крышке стола. Затем вибрации гасятся амортизирующими прокладками или пружинами. На крышке стола располагаются предметы или формы с жидким раствором, требующим вибрирования.

Материалы и инструменты

Для создания конструкции нам понадобится следующие инструменты:

• сварочный аппарат;
• болгарка с диском по металлу;
• ручной инструмент слесаря;

и материалы:

• уголок 40х40х2 — 6 метров;
• труба прямоугольного сечением 40х20 — 6 метров;
• лист металла или ламинированной фанеры 120х750х3 — 1 шт.;
• пружины (от ГРМ Камаз), аналог или резиновые стойки — 4 шт.;
• асинхронный двигатель 220 В/1500 Вт — 1 шт.;
• болты/гайки, подручный материал.

Сборка вибростола своими руками

Готовый инструмент будет иметь размеры:

• крышка — 120х750 мм
• высота стола — 850 мм

В качестве подготовки следует очистить материал от ржавчины и подготовить рабочий полигон.

Изготовление неподвижной рамы

Рама стола или станина — опорная часть всего станка

По большому счёту неважно, из чего она будет сделана (только не из дерева!), т. к. её задача — неподвижно удерживать точки гашения вибрации (пружины или резиновые прокладки), на которые опирается крышка

Теоретически это может быть даже бетонная плита или участок фундамента.

Ход работы:

1. Нарезать ножки из уголка — 4 шт. по 750 мм.
2. Нарезаем стационарную рамку из профтрубы 20х40 — 2 шт. по 600 мм и 2 шт. по 1 м.
3. Сварить рамку и приварить ножки вертикально по углам.
4. На верхнюю плоскость углов наварить пружины.

Изготовление крышки

Крышка стола не будет жёстко привязана к станине — она будет просто стоять на пружинах. Бортики «стаканов» из трубы не дадут ей соскочить во время работы. Вместо них можно использовать любые аналоги, например, резиновые детали старых заводских станков. Эти элементы исключительно «живучи» и прослужат не один год.

Ход работы:

1. Нарезаем профтрубу — 2 шт. по 600 мм и 2 шт. по 1 м.
2. Свариваем рамку аналогично стационарной (зеркально), но с двумя дополнительными поперечными рёбрами.
3. На рёбра устраиваем площадку для крепления вибромотора с отверстиями по месту.
4. По углам подвижного каркаса крышки навариваем кольца стальной трубы Ø 50 мм и высотой 30 мм.
5. Навариваем лист металла на рёбра.

Изготовление вибромотора

Активация вибрирования в нашем случае будет производиться от электромотора. Чтобы она появилась, мы разбалансируем вал двигателя, добавив на него эксцентрик. Самый простой и быстрый способ — наварить болты Ø 12–14 мм на вал и утяжелить их гайками. Грузы должны располагаться с обеих сторон, параллельно друг другу — так достигается максимальная сила вибрации.

Масса грузов зависит от мощности мотора, которая в свою очередь зависит от размеров стола. Эти три показателя взаимосвязаны и масса грузов — зависимый параметр.

Чаще всего такие изделия собирают из подручного материала, и выбор есть не всегда. Примитивный расчёт мощности мотора — 1500 Вт на 1 м2 площади крышки стола.

Оптимальная масса грузиков подбирается опытным путём — на болты накручиваются гайки. Смещая гайки по резьбе болта, можно регулировать амплитуду вибрации.

Сборка всех деталей вместе

Двигатель установить на посадочные места при помощи болтов. На каждый провод питания рекомендуется поставить автомат. Поскольку крышка вместе с мотором имеет значительный вес, её достаточно просто установить «стаканами» на пружины.

Внимание! После установки по месту работы обязательно заземлите стол. Конструкцию можно окрашивать и дорабатывать, исходя из местных условий и требований к работе станка

Перед запуском проследите, чтобы рама надёжно стояла на опорах, иначе возможно опрокидывание приспособления

Конструкцию можно окрашивать и дорабатывать, исходя из местных условий и требований к работе станка. Перед запуском проследите, чтобы рама надёжно стояла на опорах, иначе возможно опрокидывание приспособления.

Вибростол описанной конструкции подойдёт для частного хозяйства — изготовления бетонных элементов для собственных нужд. Сам двигатель можно также использовать на самодельной виброплите или виброрейке во время бетонных работ.

Как сделать мини-вибростол своими руками

Если вам нужно сделать петарды из старых пустых гильз. Но при засыпании пороха в них вам уже порядком поднадоело постоянно пропихивая его поглубже зубочисткой. То вам необходимо устройство, которое поможет вам быстро и равномерно распределить порох по гильзе, причем сразу несколько штук. В таком случае облегчить вашу работу вам поможет небольшой вибростол, созданный своими руками из подручных средств. На нем вы сможете закрепить несколько десяткой гильз одновременно и распределить порох во всех равномерно и одновременно.

Ознакомимся с процессом изготовления самоделки в видео:

[media=https://www.youtube.com/watch?v=L72VxHlcL4w]

Для работы необходимо подготовить:

— 2 пластиковые дощечки или тонкие листы фанеры; — двухсторонний скотч; — саморезы; — отвертка; — клеевой пистолет; — батарейка на 9В; — вибромоторчик; — 4 пружины; — 4 маленькие гильзы.

Когда все необходимо подготовлено, можно приступать к работе.

Итак, первым делом нам нужно взять одну пластиковую дощечку и прикрутить при помощи саморезов и отвертки к рабочему месту. Достаточно двух креплений по диагонали друг от друга.

После этого нам понадобятся пружины, которые можно достать из старых авторучек. Так как их длины для создания мини-вибростола нам недостаточно, мы удлиним их при помощи маленьких гильз. В гильзу заливаем немного клея из клеевого пистолета и вставляем туда пружинку. Слегка фиксируем пальцами, чтобы она стала ровно. Точно такие же манипуляции проводим с остальными гильзами и пружинами.

Когда конструкции готовы, приклеиваем их при помощи того же пистолета по углам пластиковой дощечки, гильзами к поверхности. Даем возможность клею подсохнуть.

Вибромоторчк можно извлечь из пульта сони плейстейшен или любого другого уже не нужного пульта, бритвы, щетки, в которых есть такое устройство. К этому контактам вибромоторчика припаиваем провода, а с другой стороны крепление для девяти вольтовой батарейки.

Теперь нужно взять вторую пластиковую дощечку, проверяем, как она становится на пружинки. Если все хорошо, то берем вибромоторчик и ставим его на середину между пластин, проверяя при этом, чтобы он не был зажат ими. После этого приклеиваем вибромоторчик при помощи двухстороннего скотча или клеевого пистолета на центр незафиксированной дощечки. Если крепим на клей – ждем его схватывания.

Снова используем клей, чтобы приклеить незакрепленную дощечку к пружинам, которые уже зафиксированы на второй дощечке. Ждем высыхания клея.

Подключаем батарейку к виброматорчику и убеждаемся, что все работает как надо. Мини-вибростол готов.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Размеры основных конструктивных элементов

До начала сбора конструкции вибросита необходимо произвести схематичный чертёж конструкции корпуса, так как наглядная схема упростит рабочий процесс и поможет не запутаться в строении самодельной техники.

Рекомендуемые размеры основания конструкции следующие:

• длина – 140 сантиметров.
• ширина – 60 сантиметров.
• высота – 85 сантиметров.

Длина внешнего ящика составляет половину длины несущей рамы, а ширина должна быть меньше на десять сантиметров от ширины основания, глубина равняться двенадцати сантиметрам и более. Подобная размерность предполагает возможность отделения отсеиваемой части из внутренней рамы для извлечения полученного отсева. Два ящика закрепляются по одной из сторон с помощью рояльной петли. Такая конструкция позволяет поднимает и опрокидывать внутреннюю часть корпуса.

Процесс изготовления вибростола

В первую очередь подбирается подходящий мотор. Можно использовать мотор от стиральной машинки или другой асинхронный двигатель на 220 В. Его основная особенность – закрепленный на валу узел (эксцентрик), вращающийся со смещением относительно центра масс. За счет смещения обеспечивается наличие необходимой для уплотнения вибрации.

Обычный мотор, превращается в вибромотор, с помощью насаживания на вал двигателя шайбы из металла (эксцентрика). В ней делается отверстие и нарезается резьба на 8. В резьбу вкручивается болт и фиксируется в шайбе с помощью контрольной гайки. Настройка уровня вибрации осуществляется путем вкручивания/выкручивания болта.

Если нет подходящего мотора под рукой или точного понимания того, каким он должен быть – можно его приобрести в магазине. Один из подходящих вариантов – вибратор ИВ-99 Е 220 В. Он будет стоить около 6 тыс. рублей.

Для управления амплитудой подаваемых вибраций, дополнительно устанавливается потенциометр переменного тока. Управление силой вибрации происходит путем изменения уровня подаваемого напряжения мотору. Это позволит настраивать работу вибростола в соответствии с видом смеси и размерами форм.

Перед началом изготовления установки нужно найти чертежи или нарисовать самостоятельно. Подробный чертеж будет рассмотрен немного далее. Работа должна быть выполнена в полном соответствии ему.

Чтобы сделать вибростол своими руками, нужно подготовить следующие материалы:

• Лист металла (будущая рабочая поверхность).
• Вибратор для вибростола.
• Пластины из металла.
• Пружины.
• Металлический уголок.
• Металлические трубы.
• Сварочный аппарат.
• Болты для закрепления двигателя.
• Дрель.
• Болгарка.
• Шайба из металла.

Основные моменты изготовления вибростола:

1. Выбор материала основания. Подходит уголок или швеллер. Размеры основания зависят от индивидуальных потребностей. Стандартный размер: 70х70 см. При планировке площади рабочего пространства нужно также учитывать мощность двигателя.
2. Изготовление опор. В качестве опор могут быть использованы трубы из металла. Они крепятся к основанию с помощью сварки. К ножкам привариваются металлические пластины. Если стол будет расположен на одном месте – пластины заливаются раствором, обеспечивая максимальную фиксацию вибростола на поверхности пола. В случае необходимости перемещения – пластины могут крепиться к полу с помощью болтов или другим образом. Высота стола должна обеспечивать максимальное удобство во время работы и мотор не следует размещать сразу над землей (лучше немного приподнять).
3. Выбор пружин. Они нужны для обеспечения вибрации рабочей поверхности. Подойдут пружины от машины или мопеда, разрезанные наполовину. Пружины должны иметь широкий виток – обеспечит максимальный уровень вибрации. Их крепят к основанию и столешнице с помощью сварки.

Для упрощения замены сломанных пружин их можно не приваривать. Подбирается труба с диаметром, соответствующим диаметру пружин и привариваются небольшие ее куски к основанию. На эти куски надеваются пружины (возможно, вставляются), обеспечив фиксацию и возможность снимать столешницу с основания.

1. Установка двигателя. Для установки двигателя приваривают угольник к основанию поперек вибростола. Основное требование при монтаже вибратора – максимальная фиксация. Если пренебречь этим правилом – двигатель будет подвержен вибрации, что негативно скажется на сроке его службы.
2. Изготовление столешницы. Размер рабочей поверхности определяется исключительно индивидуальными потребностями или наличием подходящего материала: лист металла с толщиной 8 мм, или больше. Если использовать поверхность меньшей толщины – она деформируется в процессе работы. По краям столешницы привариваются бортики, препятствующие смещению форм с раствором с рабочей поверхности и их падению на пол.

Цены готовых вибростолов

Теперь мы знаем все о том, что такое самодельный вибростол для тротуарной плитки. Мы знаем примерную смету и можем попробовать его сделать самостоятельно. Поэтому, самое время оценить несколько топовых моделей, узнать стоимость, характеристики и понять, сколько денег мы сможем сэкономить:

• ВИБРОМАШ ВC50. Это средний ценовой сегмент, но даже за такой инструмент мы должны будем заплатить до 30 000 рублей. Стол современный, покрашен устойчивой краской, имеется электрический привод. Размеры небольшие, поэтому не рассчитывайте, что за один раз сможете обработать больше половины квадратного метра плитки. При этом в модели установлен двигатель с потреблением 1,7 Квт, что довольно производительно. Стол не регулируется по высоте, но выставляется по уровню. Модель отечественного производителя, работает от бытовой сети электропитания 220 В, позволяет за один раз поместить на стол не более 50 кг.
• EUROMIX. Этот стол колеблется в ценовом сегменте до 90 тыс. рублей. За эти деньги мы получим площадь поверхности в 1,5 квадратных метра, что существенно повысит объемы производства. Если и покупать эту модель, то только для профессионального заработка на производстве плитки, поскольку для дома слишком дорого. Весит модель порядка 300 кг, что говорит о качественных комплектующих и толстостенном металле. Это же подтверждают отзывы потребителей. Работает от сети 220 и 380В, где в последнем случае, раскрывается полный потенциал и возможность за один раз обрабатывать формы, общей массой до 150 кг. Стол имеет регулируемые бортики, что в некоторых случаях удобно, поскольку позволяет увеличить количество форм.
• Вибростол ВC-1100. Мощная и современная, производственная модель, рассчитанная на грузоподъемность до полутора тонн. Стоит такая установка порядка 145 тысяч рублей. Работает только от сети 380В, что позволяет технике развивать мощность до 4 тысяч ватт. Модель подойдет для постоянного производства плитки, поскольку способна выдерживать большие нагрузки. Амплитуда колебаний устройства регулируется в процессе работы, что позволяет заливать не только малогабаритную плитку, но и воплощать в жизнь различные дизайнерские решения.

Как видите из описания, вибростол для производства тротуарной плитки даже в самой плохой комплектации, с малой мощностью и размером поверхности крышки, стоит недешево. Поэтому, если вы просто собираетесь изготавливать плитку для дома, то, возможно, ее проще купить готовую. Даже если вы и сделаете стол сами, вам все равно потребуется сырье, такое как песок, цемент, щебень и так далее. На производство нужно время, которого часто нет, да и место для хранения готовых изделий.

Вибростол EUROMIX

С другой стороны всегда можно сделать вибростол своими руками. Это несложно, не очень затратно. Можно поработать с ним и продать, либо переоборудовать его под верстак в гараже, а из двигателя сделать точильный станок. Так что не бойтесь пробовать и вибростол получится у вас лучше заводского.

Конструкция вибропресса для тротуарной плитки (устройство)

Рабочая поверхность закреплена на станине посредством использования системы пружин (для горизонтальной вибрации) или подвесов (для вертикальной). Столешница приводится в движение электродвигателем, расчетной мощности с эксцентриком на валу. Задача эксцентрика смещать центр тяжести двигателя для обеспечения нужной вибрации.

Эскиз вибростола показан на рисунке.

Чертеж вибростола для плитки

Несмотря на то, что эскиз дает общее представление о принципе функционирования вибростола, для того чтобы изготовить вибропресс своими руками эскизом не обойтись, нужен полноценный чертеж.

1. Для новичков

. Простая конструкция вибропресса позволяет выполнить формовку изделия, она более проста в изготовлении и обслуживании.

Чертеж простого вибростола для плитки

Конструкция простого вибростола для плитки

В принципе, можно добавить любые функции данному вибростолу, главное правильно рассчитать мощность двигателя и параметры конструкции. Например, можно совместить его с просеивателем для песка.

2. Для мастеров

– конструкция два в одном – вибропресс и просеиватель для песка. Удобно тем, что позволяет получить компоненты нужной фракции.

Схема вибростола и просеивателя песка

Конструкция вибростола и просеивателя песка

Можно ли производить плитку без вибростола?

Производить плитку самостоятельно можно даже без вибростола. Главное понимать, что она будет не такой прочной, поэтому ее не следует использовать под нагрузкой. По поводу нагрузки, имеется в виду применение изделия под подъезд для автомобиля. Здесь она может сломаться.

Низкого качества плитка ломается

В остальном, методика производства следующая:

• Оборудуем стол, на котором будет лежать залитая форма. Он должен стоять по уровню, поскольку иначе геометрия готового изделия будет нарушена.
• Покупаем формы. Удобно работать с силиконовыми изделиями, поскольку они снимаются легко после высыхания.
• Подготавливаем сырье. Подойдет цемент марки М500, потребуется вода, щебень мелкой фракции, иногда даже отсев. В качестве щебня лучше всего использовать гранит или керамзит. Применяйте очищенный песок, поэтому подойдет мытый или речной. Задействовать карьерную разновидность не рекомендуется из-за большого количества органических включений, даже застывший бетон в форме со временем начнет разлагаться.
• Задействуйте пластификаторы, красители, затвердители. Пластификаторы применяются для того, чтобы сделать раствор эластичным. Мы не используем стол, поэтому вероятность того, что плитка будет иметь пустоты, очень большая. Поэтому, чтобы снизить немного предел пустот, применяйте пластификатор, чтобы раствор лучше смешивался. Затвердитель направлен на то, чтобы ускорить процесс отвердевания. Это сделает изделие прочным, повысит эксплуатационные качества. Красители помогут придать цвет. Они могут не использоваться, что определяется поставленной задачей.
• Подготовьте раствор. Все что ранее было описано, нужно смешать в правильной консистенции.
• Залейте раствор в форму. Положите форму на ее место хранения, залейте раствор и побейте по заполненной форме, сбоку, киянкой. Это может избавиться от пузырьков воздуха. Если после того, как воздух вышел, раствор требует доливки, то долейте, постучите киянкой повторно и разравняйте поверхность формы, используя мастерок.
• Извлеките содержимое из формы. Среднее время отвердевания раствора составляет 24 часа. Поэтому через сутки после работы, тротуарная плитка своими руками без вибростола может быть извлечена из форм и вынесена на улицу для полного высыхания. Рекомендуется поливать бетон обильным количеством воды, что позволит изделию не пересыхать и равномерно набирать крепость.

Как сделать вибростол своими руками с горизонтальной вибрацией

Размеры вибростола для плитки

размеры столешницы целесообразно сделать 600х600 или удлинить одну или обе стороны. Делать их уже – нецелесообразно, т.к. при вибрировании формы имеют свойство перемещаться и их нужно постоянно «ловить» или же устанавливать меньше и располагать строго по центру. Слишком узкий стол снижает производительность вибростола и является довольно неустойчивой конструкцией.

Примечание. На размеры вибростола влияет и запланированный объем производства, чем он больше, тем больше должны быть размеры столешницы. В свою очередь, увеличение габаритов столешницы выдвигает повышенные требования к материалу ее изготовления, к устойчивости станины и мощности двигателя.

высота вибростола. Рассчитывается исходя из физиологических параметров человека, который будет работать за столом. При среднем росте удобной высотой является 900-1000 мм.

Примечание. Определяясь с высотой стола, учтите способ его установки. Если ноги стола будут укапываться и цементироваться их нужно сделать длиннее. Если конструкция будет мобильной – такой высоты достаточно.

Инструмент:

• сварочный аппарат;
• дрель;
• болгарка.

Материалы для изготовления стола:

материал для столешницы. В качестве такового можно использовать фанеру или металл. Фанерная столешница (14 мм) за счет малого веса позволяет передать большую вибрацию от вибродвигателя, к тому же значительно снижается уровень шума при работе. Но большинство пользователей отдает предпочтение металлу, стальному листу толщиной в 5-10 мм, в виду большего ресурса его использования. Столешница для вибростола из ДСПСтолешница для вибростола из листовой стали

Примечание. Более тонкий лист следует усилить металлической трубой или уголком, приварив их по периметру и по центру.

металлический уголок 50х50 мм (136 руб/м.п.). Для окантовки столешницы. Такой бортик не позволит формовочным емкостям сместиться с поверхности во время вибрации;

Бортик вибростола из уголкаОграничитель края вибростола из уголка

швеллер для крепления мотора (от 211 руб/м.п.). Приваривается в центре под столешницей. В нем просверлены отверстия под болты для крепления мотора;

Швеллер для крепления вибромотораКрепление для вибромотора

металлические трубы для ног опоры – 40х40 при толщине в 2 мм (107 руб/м.п.);

трубы для формирования верхних перекладин – 40х20 при толщине в 2 мм. (84 руб/м.п.) и нижних перекладин – 20х20 при толщине в 2 мм. (53 руб/м.п.). Если используется одинаковый размер заготовок, нужно брать более массивные, т.к. они должны выдерживать вес столешницы и размещенных на ней форм;

Конструкция рамы вибростола для плиткиРама с опорами для вибростола

металлические пластины для формирования подошвы ног опоры. Подойдет лист металла толщиной в 2 мм с размерами не менее 50х50;

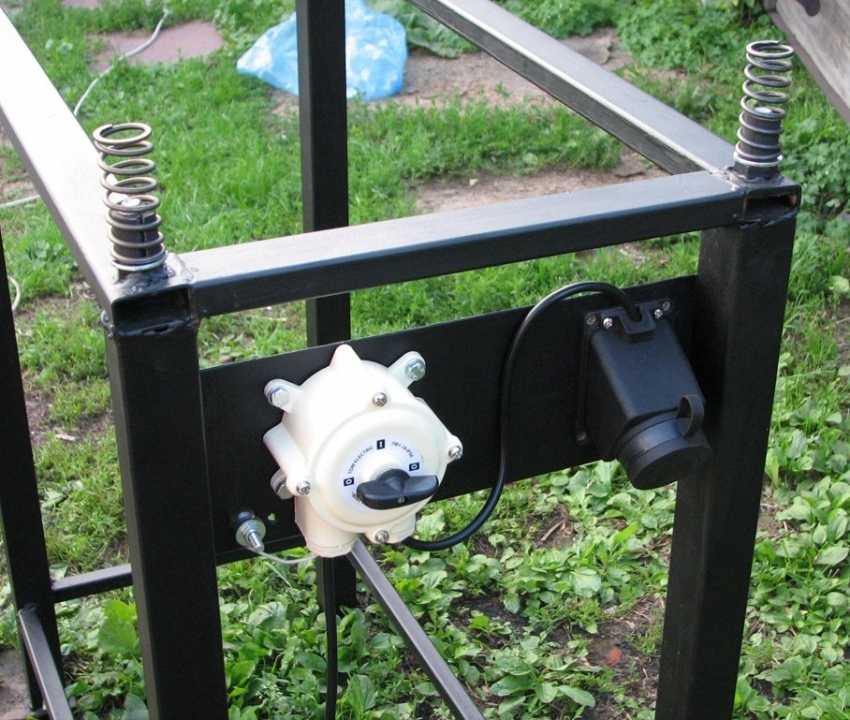

Устройство каркаса вибростола

пластина для установки электрооборудования;

пружины. Их назначение обеспечить вибрацию. Пружины можно приобрести на авторазборке. По отзывам пользователей отлично подходят пружины с мопедов. Устанавливаются пружины по углам стола. При значительной площади рабочей поверхности устанавливается дополнительная пружина по центру. При этом изменяется конфигурация опоры и место установки двигателя;

Пружины для вибростолаПружины для вибропресса

К сведению. Стоимость пружины диаметром 53 мм, высотой 113 мм. для скутера составляет 500 руб.

болты для установки на них пружин. Или заготовки трубы, длиной 50-70 мм и диаметром, превышающим диаметр пружин на 5-10 мм, которые будут выполнять функцию стакана для пружины;

Стаканы для пружин вибростолаМесто крепления стаканов для пружин вибростола

Примечание. При диаметре стакана существенно превышающем диаметр пружины будет происходить неравномерная вибрация и износ пружин. А столешница будет раскачиваться, а не вибрировать.

болты и шайбы (4 шт). Предназначены для крепления двигателя;

электрический кабель достаточного сечения, розетка, выключатель, автоматический выключатель;

электромотор (вибратор или вибродвигатель для вибростола).

Крепление электромотора для вибростолаЭлектрический двигатель для вибростола

Вибростол для тротуарной плитки своими руками: правила сборки конструкции

После того как все необходимые материалы будут приобретены, остается лишь собрать конструкцию воедино. Но для того чтобы полученное устройство исправно служило на протяжении многих лет, необходимо придерживаться следующих правил:

Все металлические элементы должны быть вскрыты антикоррозийным составом еще до начала сборки. Это обеспечит им надежную защиту от появления ржавчины. Отлично подойдет для этой цели грунтовка ГФ-021 Лакра, стоимость которой всего 125 руб/кг или краска-эмаль. При этом, если приходится иметь дело с элементами, которые уже подверглись коррозийным процессам, придется приобрести более дорогостоящий материал, например, грунтовку ЭП-0180, стоимостью 188 руб/кг.
Для скрепления составных частей вибростола обязательно нужно использовать сварной шов. Болты для этой цели не используют потому, что со временем в результате воздействия вибрации, они могут расшататься, что приведет к снижению жесткости опоры

Такое решение допускается только для разборных конструкций, но в этом случае необходимо регулярно производить подтяжку болтов.
Очень важно, чтобы мотор, который производит вибрацию, ни в коем случае не соприкасался с землей. Этого не допускает технология производства тротуарной плитки, а потому перед тем, как приступить к изготовлению первой партии, устройство нужно протестировать, запустив, и проверив амплитуду колебаний и жесткость пружин.
Все ножки опоры должны иметь одинаковую длину

Однако для того чтобы стол было удобно использовать, нужно позаботиться еще и о том, чтобы поверхность, на которую он будет установлен, была ровной. Это позволит избежать перекосов и сделать процесс изготовления тротуарной плитки для дачи максимально эффективным. Разумно продумать крепление стола к поверхности. Сделать это можно, используя подходящие анкера или бетонный раствор.

Конструкция вибростола может быть разборной или стационарной.На заметку! В некоторых случаях идеальное месторасположение двигателя удается определить исключительно опытным путем. Если в работе вибропресса вас что-то не устраивает, можно немного поэкспериментировать, чтобы достигнуть желаемого эффекта и удобства в работе.
