Как самостоятельно сделать вибростол?

Материалы и инструменты, необходимые для сборки вибростола: цены и характеристики

Для того чтобы самостоятельно собрать конструкцию, потребуются болгарка, сварочный аппарат, дрель, а также умение с ними обращаться. Рассмотрим список необходимых материалов, которые вполне можно найти среди поручных материалов.


Пример реализации вибрационного стола для изготовления тротуарной плитки с расформовочной насадкой.

Для столешницы можно использовать фанеру или лист металла подходящего размера. При этом лист фанеры должен быть толщиной 14 мм. Это позволит передать большее количества вибрации за счет небольшой толщины, но при этом обеспечить необходимую прочность конструкции. Кроме того, таким образом можно существенно снизить уровень шума при работе устройства. Если же используется металлический лист, то его толщина должна быть в пределах 5-10 мм.

Стоимость листа фанеры нужной толщины, сделанной из березового шпона, составит порядка 650 рублей при стандартном размере 1525×1525 мм. А вот лист горячекатаного металла толщиной 5 мм обойдется дороже, около 1000 рублей.

На заметку! Если в наличии имеется металлический лист меньшей толщины, его также можно использовать, усилив конструкцию при помощи металлических уголков или труб, приваренных по центру листа и по периметру.

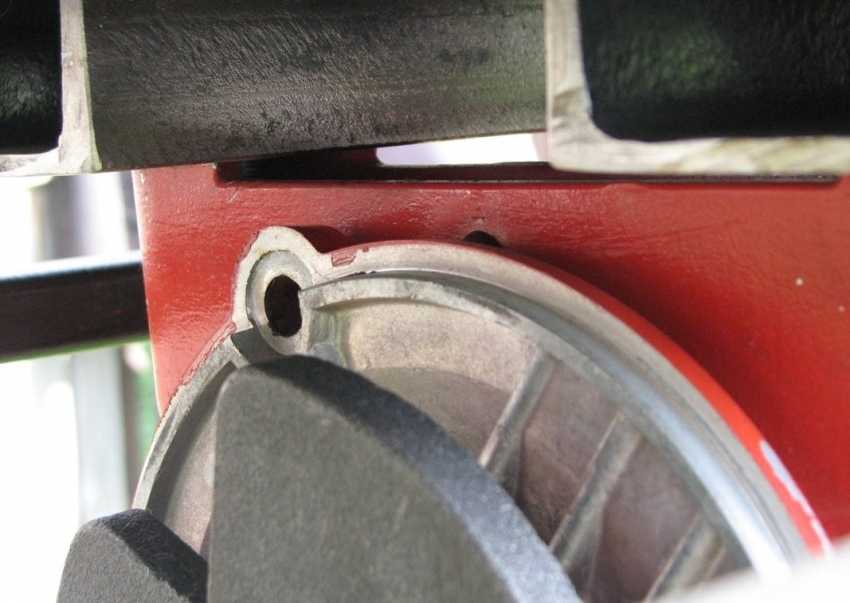

Дебалансы используются для возбуждения колебаний в вибрационном механизме вибростола.

Металлические уголки размером 50×50 мм. Они потребуются для создания окантовки столешницы и в процессе эксплуатации вибростола не позволят формам для производства тротуарной плитки смещаться с поверхности в результате воздействия вибрации. Их стоимость составит порядка 140 рублей на 1 м.п.

Швеллер для крепления мотора (около 210 руб/м.п.). Его нужно будет приварить по центру обратной стороны столешницы, заранее просверлив отверстия, которые будут использованы для болтов, удерживающих мотор.

Металлические трубы для ног стола. Обычно для этой цели используются элементы толщиной 2 мм и размером 40×40. Цена составит 107 рублей за 1 м.п.


Надежность креплений всех элементов вибростола обеспечивает корректную работу устройства, качество произведенной продукции и длительность срока эксплуатации.

Трубы для формирования верхней и нижней частей каркаса. Поскольку основная нагрузка будет приходиться именно на эти элементы, стоит выбирать довольно прочный материал – 40×20 и толщиной 2 мм для верхней части и как минимум 20×20 такой же толщины для низа. Стоимость составит 84 руб/м.п. и 53 руб/м.п. соответственно.

Пластины из металла, которые будут использованы как подошва для опорных ног. Для этого подойдут куски металла размером не менее 50×50 и толщиной 2 мм.

Также понадобится пластина для установки электрооборудования и пружины, которые и призваны обеспечивать вибрацию. Приобрести эти элементы вполне возможно на авторазборке. Многочисленные отзывы свидетельствую о том, что идеальный вариант – использование пружин с мопедов, стоимость которых при высоте 113 мм и диаметре 54 мм будет около 500 рублей. Их устанавливают в углах стола, а при большой площади поверхности еще одну дополнительно монтируют по центру.

На заметку! Если была установлена дополнительная пружина в центре столешницы, то место установки двигателя и конфигурация опоры буду изменены.


Вибростол для изготовления тротуарной плитки можно изготовить из подручных материалов без значительных финансовых вложений.

Вибростол для плитки – виды и типы

Чтобы определиться с видом будущего оборудования, нужно понимать, какие вибростолы существуют и какое назначение каждого вида:

По направлению вибрации:


Вибростол с горизонтальной вибрацией;Вибростол с горизонтальной вибрацией


Вибростол с вертикальной вибрациейВибростол с вертикальной вибрацией

Направление зависит от того, как будет установлен ротор. Наибольшее распространение получили столы с горизонтальной вибрацией.

По специализации:

формовочные. Столы предназначены для формирования изделия;

расформовочные (распалубочный). Назначение – выбить (извлечь, вытрясти) изделие из формы с использованием вибрации.


Вибростол расформовочныйТакие вибростолы имеют практически одинаковый вид. Отличает их только установленная на расформовочном столе насадка с отверстиями.

На такую насадку устанавливают форму с изделием и посредством вибрации извлекают его из формы.

Внешний вид стола показан на фото.


Чертеж расформовочной насадки для вибростолаДля индивидуального строительства достаточно изготовить один вибростол с горизонтальной вибрацией. А извлекать плитку из форм не составляет труда, поскольку в частном производстве обычно используют гибкие формы. Тем более, что установить расформовочную насадку можно в любой момент.

Чертеж-схема расформовочной насадки показан на картинке.

Материал подготовлен для сайта www.moydomik.net

На практике, вибростол, изготовленный для производства тротуарной плитки в домашних условиях, чаще всего используется как основание для отрезного станка или в качестве платформы для установки циркулярной пилы.

Принцип действия вибростола для плитки

Чтобы понимать, какие детали/элементы конструкции понадобятся для работы и зачем каждая из них, коротко опишем принцип работы вибростола.

Изготовление брусчатки в домашних условиях

Оборудование

Чтобы самостоятельно открыть линию по производству брусчатки, потребуется такое оборудование:

  1. вибростанок;
  2. бетоносмеситель;
  3. формы из пластика;
  4. резервуары для хранения компонентов сырья;
  5. емкость для приготовления смеси;
  6. киянка;
  7. лопата;
  8. мастерок;
  9. уровень.

Главная задача на этапе организации производства – правильно выбрать формы для заливки смеси. Именно от качества форм будет зависеть вид готовых изделий.

В целях экономии можно сделать формы самостоятельно. Для их изготовления можно использовать пластиковые емкости, металлические обрезки или деревянные доски. Однако каждый раз перед заливкой смеси такие формы нужно будет смазывать, чтобы изделие легче было извлечь.

Для смазки подойдет машинное масло, олифа или даже средство для мытья посуды. Например, можно перемешать машинное масло (30 г) с теплой водой (500 мл) и жидким мылом (1 ч. л.). Эту смесь можно использовать для смазывания внутренней поверхности форм.

Число форм зависит от масштабов производства. Необходимо приобрести или сделать хотя бы столько форм, сколько умещается на поверхность стола. Чтобы процесс производства происходил быстрее, умножьте это количество на 2. Поскольку материал застывает долго, во время приготовления одной партии можно будет сделать другую.

Каких видов бывают формы для брусчатки

Фигурные формы

Силиконовые формы

Полиуретановая форма

Для уплотнения раствора и удаления из него воздуха используется специальный станок. Если объемы производства небольшие, вибрации можно осуществлять вручную, с помощью постукивания киянкой по поверхности стола. Однако гораздо удобнее и быстрее использовать специальное оборудование, цены на него достаточно приемлемые и быстро окупятся. К примеру, стоимость станка (вибростола) составляет от 14 тыс. руб.

Себестоимость производства

Чтобы сделать 1 м2 брусчатки, понадобится 0,06 м3 бетонного раствора. Начальные расходы составляют около 150 тыс. руб. Себестоимость изделий – примерно 200-250 руб. за 1 м2, в то время как рыночная цена колеблется от 300 до 400 руб. за 1 м2. Чтобы повысить рентабельность производства, можно не только изготавливать материал, но и предоставлять услуги по его доставке и укладке.

Основные этапы технологического процесса

Как же делают брусчатку:

  • Песок и цемент перемешивают. В воду добавляют пигмент и пластификатор, перемешивают. Воду вливают в сухую смесь, замешивают, чтобы получить вязкую консистенцию. Чтобы цвет брусчатки был более ярким и чистым, пигмент можно добавить не на этапе смешивания компонентов, а уже после того, как массу поместили в формы, и она немного застыла. Материал посыпают красящим веществом и аккуратно втирают его металлической гладилкой.
  • Формы раскладывают на вибростоле, смазывают и заполняют раствором. Чтобы изделия вышли более прочными, их следует армировать с помощью металлических прутьев.
  • Вибростол включают на несколько минут, чтобы раствор распределился равномерно. Если нет вибростола, постукивают по обычному столу киянкой.
  • Смесь оставляют на 24 часа, чтобы она застыла. При высокой влажности воздуха время застывания увеличивают до 72 часов.
  • Изделия вынимают из форм, выкладывают под навес для сушки на 7-10 дней. Если погода жаркая, брусчатку необходимо брызгать водой, чтобы она не потрескалась.
  • Когда брусчатка высохнет и изменит окраску, ее можно использовать для укладки.

На видео рассказывается о том, как осуществляется изготовление брусчатки своими руками, на примере тротуарной плитки:

Для того чтобы сделать вибростол своими руками понадобятся:

1. Металлический лист, толщиной больше 6 мм.

2. Пружины и “гнёзда-стаканы” для них из стали.

3. Стальные уголки и трубы для конструирования опоры и пластины для закрепления столешницы к основанию с помощью анкеров.

4. Электродвигатель или вибратор. Профессиональный приобретается отдельно, но при небольших объёмах производства подойдёт и однофазовый вибромотор, мощность которого должна быть не более 700 вт.

5. Сварочный аппарат.

7. Болгарка и диски по металлу.

8. Метизы для двигателя, а также крепления для фиксации нашего стола к полу. Здесь обязательно необходимо именно наличие контргаек, шплинтов, и подобных фиксаторов, так как любые резьбовые крепления будут расходиться при воздействии вибрации в дальнейшем.

Для того чтобы регулировать скорость и амплитуду вибрации, можно приобрести электронный потенциометр переменного тока и установить его вместе с вибромотором. Данная конструкция позволит вам работать с разными видами смесей и растворов.

Стоит понимать, что прежде, чем приступить к работе, необходимо сделать наброски будущего вибростола. Отметить места крепления электрометра, а также определиться с габаритами установки и её комплектующих. Оптимальной высотой для вибростола принято считать конструкцию в 80 см. Длинна и ширина установки варьируется в зависимости от размеров опалубки, куда вы будете лить полиуретан для форм, или форм, с которыми вы работаете.

Как сделать вибростол своими руками с горизонтальной вибрацией

Размеры вибростола для плитки

размеры столешницы целесообразно сделать 600х600 или
удлинить одну или обе стороны. Делать их уже – нецелесообразно, т.к. при
вибрировании формы имеют свойство перемещаться и их нужно постоянно «ловить»
или же устанавливать меньше и располагать строго по центру. Слишком узкий стол
снижает производительность вибростола и является довольно неустойчивой
конструкцией.

Примечание. На размеры вибростола влияет и запланированный
объем производства, чем он больше, тем больше должны быть размеры столешницы. В
свою очередь, увеличение габаритов столешницы выдвигает повышенные требования к
материалу ее изготовления, к устойчивости станины и мощности двигателя.

высота вибростола. Рассчитывается исходя из физиологических
параметров человека, который будет работать за столом. При среднем росте
удобной высотой является 900-1000 мм.

Примечание. Определяясь с высотой стола, учтите способ его
установки. Если ноги стола будут укапываться и цементироваться их нужно сделать
длиннее. Если конструкция будет мобильной – такой высоты достаточно.

{banner_link_2}

Инструмент:

  • сварочный аппарат;
  • дрель;
  • болгарка.

Материалы для изготовления стола:

материал для столешницы. В качестве такового можно
использовать фанеру или металл. Фанерная столешница (14 мм) за счет малого веса
позволяет передать большую вибрацию от вибродвигателя, к тому же значительно
снижается уровень шума при работе. Но большинство пользователей отдает
предпочтение металлу, стальному листу толщиной в 5-10 мм, в виду большего
ресурса его использования.
Столешница для вибростола из ДСПСтолешница для вибростола из листовой стали

Примечание. Более тонкий лист следует усилить металлической
трубой или уголком, приварив их по периметру и по центру.

металлический уголок 50х50 мм (136 руб/м.п.). Для окантовки
столешницы. Такой бортик не позволит формовочным емкостям сместиться с
поверхности во время вибрации;
Бортик вибростола из уголкаОграничитель края вибростола из уголка

швеллер для крепления мотора (от 211 руб/м.п.).
Приваривается в центре под столешницей. В нем просверлены отверстия под болты
для крепления мотора;
Швеллер
для крепления вибромотораКрепление для вибромотора

металлические трубы для ног опоры – 40х40 при толщине в 2 мм (107 руб/м.п.);

трубы для формирования верхних перекладин – 40х20 при
толщине в 2 мм. (84 руб/м.п.) и нижних перекладин – 20х20 при толщине в 2 мм.
(53 руб/м.п.). Если используется одинаковый размер заготовок, нужно брать более
массивные, т.к. они должны выдерживать вес столешницы и размещенных на ней
форм;
Конструкция рамы вибростола для плиткиРама с опорами для вибростола

металлические пластины для формирования подошвы ног опоры.
Подойдет лист металла толщиной в 2 мм с размерами не менее 50х50;
Устройство каркаса вибростола

пластина для установки электрооборудования;

пружины. Их назначение обеспечить вибрацию. Пружины можно
приобрести на авторазборке. По отзывам пользователей отлично подходят пружины с
мопедов. Устанавливаются пружины по углам стола. При значительной площади
рабочей поверхности устанавливается дополнительная пружина по центру. При этом
изменяется конфигурация опоры и место установки двигателя;
Пружины для вибростолаПружины для вибропресса

К сведению. Стоимость пружины диаметром 53 мм, высотой 113
мм. для скутера составляет 500 руб.

болты для установки на них пружин. Или заготовки трубы,
длиной 50-70 мм и диаметром, превышающим диаметр пружин на 5-10 мм, которые
будут выполнять функцию стакана для пружины;
Стаканы для пружин вибростолаМесто крепления стаканов для пружин вибростола

Примечание. При диаметре стакана существенно превышающем
диаметр пружины будет происходить неравномерная вибрация и износ пружин. А
столешница будет раскачиваться, а не вибрировать.

болты и шайбы (4 шт). Предназначены для крепления двигателя;

электрический кабель достаточного сечения, розетка,
выключатель, автоматический выключатель;

электромотор (вибратор или вибродвигатель для вибростола).
Крепление электромотора для вибростолаЭлектрический двигатель для вибростола

Конструкция вибропресса для тротуарной плитки (устройство)

Рабочая поверхность закреплена на станине посредством
использования системы пружин (для горизонтальной вибрации) или подвесов (для
вертикальной). Столешница приводится в движение электродвигателем, расчетной
мощности с эксцентриком на валу. Задача эксцентрика смещать центр тяжести
двигателя для обеспечения нужной вибрации.

Эскиз вибростола показан на рисунке.

Чертеж вибростола для плитки

Несмотря на то, что эскиз дает общее представление о
принципе функционирования вибростола, для того чтобы изготовить вибропресс
своими руками эскизом не обойтись, нужен полноценный чертеж.

1. Для новичков. Простая конструкция вибропресса позволяет
выполнить формовку изделия, она более проста в изготовлении и обслуживании.

Чертеж простого вибростола для плиткиКонструкция простого вибростола для плитки

В принципе, можно добавить любые функции данному вибростолу,
главное правильно рассчитать мощность двигателя и параметры конструкции.
Например, можно совместить его с просеивателем для песка.

2. Для мастеров – конструкция два в одном – вибропресс и
просеиватель для песка. Удобно тем, что позволяет получить компоненты нужной
фракции.

Схема вибростола и просеивателя пескаКонструкция вибростола и просеивателя песка

Что такое вибростол и для чего он необходим

Вибростол, или как его еще называют, вибропресс – это специальное устройство, предназначенное для изготовления тротуарной плитки. Главным преимуществом этого устройства считается способность его рабочей поверхности совершать колебательные движения. Кроме того, вибростол можно использовать и для других целей, например, для изготовления памятников, секций бетонных заборов и т. д.


С помощью вибростола и специальных форм, можно изготовить тротуарную плитку любого размера и конфигурации.

Что касается самостоятельного изготовления вибростола, то к этому чаще всего прибегают в том случае, когда хотят самостоятельного заняться изготовлением тротуарной плитки для оформления собственного двора. Хотя в отдельных случаях этот способ используют для организации собственного небольшого предприятия.

Конечно, используя вибростол, заниматься производством в промышленных масштабах точно не получиться, но учитывая, что сделать его можно из подручных материалов, а со своими основными функциями – устранением пузырьков воздуха и уплотнение состава форм, такой прибор справится отлично.

Как можно более подробно рассмотрим, что понадобится для того, чтобы сделать самодельный вибростол, а также поэтапную инструкцию для его изготовления.


Вибростол можно приобрести в строительном магазине или же изготовить самостоятельно из подручных материалов.

Выбор электродвигателя

Мощность агрегата подбирается исходя из размеров стола. Для домашнего использования подходят однофазные асинхронные двигатели с рабочим напряжением 220 В.

В некоторых случаях, чтобы сделать вибростол, используют электромоторы от бывшей в употреблении бытовой техники.

Для увеличения функциональности блок управления двигателем оснащают регулятором оборотов. Так изменяют интенсивность колебаний для разных строительных смесей.

При выборе электрического двигателя обращают внимание на надежность фиксации подшипников ротора. При работе стола на подшипники оказывается нагрузка

Под действием вибрации посадочные места изнашиваются.

Частота и цикл использования вибромотора

В первую очередь необходимо определиться с частотой вибрации двигателя. Она может варьироваться от 750 до 3000 об/мин. Также может быть необходима высокая частота с маленькой амплитудой, или же низкая частота вибраций с большой амплитудой. В строительстве, как правило, применяются вибромоторы с высокой частотой вибрации от 2 до 3 тысяч оборотов в минуту. При этом очень многое зависит от размеров и веса установки.

Чем частота выше, тем больше конструкция установки подвергается усталостным напряжениям, следовательно, сталь силового каркаса должна быть прочнее и толще. Если превысить допустимый предел по частоте, то конструкция быстро деформируется. При этом необходимо учесть также и цикл работы установки. При большой нагрузке и при частом использовании виброустановки не рекомендуется применять двигатель с частотой более 1500 оборотов в минуту.

Конструируем самодельный вибростол своими руками – простые решения

Планируя изготовить вибростол формовочный универсальный своими руками, чертежи необходимо заранее приобрести или начертить самостоятельно

Важно определиться с конструктивными особенностями вибрационного агрегата. Используются следующие разновидности виброуплотнителя:

  • оборудование для формовки. Применяется для вибрационной трамбовки бетонного раствора, залитого в литформы;
  • расформовочное устройство. Предназначено для извлечения затвердевших изделий из форм с помощью специального приспособления;
  • нестандартные варианты конструкции. Используются для изготовления ограниченного количества продукции в домашних условиях.


Схема простого вибростола своими рукамиПростейшие варианты:

  • на базе автомобильных скатов. Для сборки трамбовочного приспособления необходимо 2-3 ската, молоток, а также деревянные щит, размеры которого позволяют поместить формы. Процесс уплотнения происходит при установке форм на деревянный щит, находящейся на покрышках. При постукивании резиновым молотком происходит уплотнение бетонного состава;
  • с использованием дрели или перфоратора. В конструкции используется плита, изготовленная из металлического листа или дощатого щита. Столешница размещается на горизонтальной основе и упирается в стену демпфером, изготовленным из куска резины. При включении перфоратора, подведенного к противоположной стороне основания, происходит уплотнение материала.

Разрабатываем чертеж вибростола

Необходимо знать, разрабатывая чертеж на вибростол, как сделать его правильно.

Для этого необходимо:

  • использовать проверенную документацию, по которой ранее изготавливалась вибрационная площадка;
  • самостоятельно разработать эскиз, используя действующий образец.

Обратите внимание на следующие рекомендации:

  • оптимальные размеры столешницы составляют 50х100 см;
  • расстояние от пола до рабочей поверхности не должно превышать 80 см.

Как самостоятельно сделать вибростолПри разработке чертежа важно учитывать следующие требования:

  • двигатель не должен касаться основания или элементов металлоконструкции;
  • поверхность рабочего стола располагается горизонтально;
  • ноги рамы должны иметь равную длину для обеспечения устойчивости;
  • ребра жесткости устанавливаются в углах для повышения устойчивости.

До разработки рабочей документации нужно предварительно определить размеры агрегата и место крепления мотора. Желательно располагать вибродвигатель в центре масс всей металлоконструкции.

Нанесение глазури

На сегодняшний день существует несколько десятков способов нанесения глазурей на поверхность керамической плитки. Глазурь может наноситься в виде гранул, пастообразной массы или распыленной суспензии. Момент нанесения может происходить по разному: до обжига, после обжига и даже во время обжига. Для придания плитке более эстетичного вида процесс глазурирования может применяться совместно с нанесением различных изображений. Один из самых распространенных способов нанесения орнаментов называется шелкографией, когда через специальную сетку с различными по своей величине и частоте отверстиями с помощью красок наносят рисунки. Чем сложнее рисунок, тем больше сеток применяется.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
