Технология монтажа винтовых свай для фундамента

Какой должна быть качественная свая?

Будет очень правильным сказать, что закручивание винтовых свай начинается с их покупки. Только качественные изделия могут гарантировать надежность и долгую жизнь базиса и всей постройки в целом.

При выборе свай для фундамента важно обращать внимание на ряд нюансов:

Слишком низкая цена изделий и сомнительный производитель должны настораживать. Литье свай осуществляется по довольно сложной технологии и требует дорогостоящего оборудования. Поэтому металлобазы с сомнительной репутацией вряд ли смогут предоставить вам качественный товар.
Очень важна толщина металла в теле ствола. Однозначно металл не должен быть тоньше 4мм. А технические условия от 2007г. и вовсе признают минимальной допустимой толщину в 8мм. Не верьте продавцу на слово. Обязательно проверьте толщину изделия линейкой. Бывали случаи, когда фактическая толщина отличалась от заявленной.
Закручивание свай неизбежно сопровождается механическим воздействием грунта на их поверхность. Поэтому крайне важна прочность защитного покрытия, которое наносится производителем на каждую сваю. Оно предупреждает коррозию металла и должно быть стойким, чтобы не повредиться в процессе установки свай в грунт. Проверять качество покрытия также можно опытным путем. Царапните поверхность сваи небольшим камнем
Если оно повредилось, такой товар лучше не брать.
Обратите внимание на количество сварочных швов. Если их слишком много, это негативно скажется на опоре
Коррозия поражает стыки в первую очередь. В идеале наконечник сваи должен быть литым. Допустим, разумеется и один шов на лопасти

Но очень важно, чтобы он был выполнен качественно.

Выбор и расчет параметров


Свайные стержни представляют собой опорные точки для размеренного переноса усилий от надземной части строения к стабильным слоям грунта. Размеры, конструкцию, материал и диаметр определяют после сбора нагрузок и проведения расчета.

Нахождение параметров при выборе стержней:

  • расчет усилий от нагрузки дома и сравнение с несущей характеристикой грунта;
  • нахождение сопротивления слоя на изгиб, кручение и продавливание;
  • вычисление осадки свайного элемента с учетом допустимого диаметра ствола;
  • нахождение расчетного отклонения стержня за счет сдвигающих усилий.


Разновидности свай

Расширенный проект свайного фундамента включает план с указанием, где и как закрутить винтовую сваю своими руками. Приводятся расстояния между опорами, вертикальные отметки и глубина заложения.

Экономии достигают за счет выбора оптимального вида материала для сваи и ростверка.

Элементы из дерева ставят для легких сооружений, например, сараев, бань, хозпостроек при этом армирование не выполняют. Для стержней из железобетона берут бетон не ниже В20.

Расчетом определяют вид свай: забивные, закручивающиеся или буроинъекционные.

Изготовление винтовых свай своими руками

Профессионалы не рекомендуют самостоятельно изготовлять сваи, т.к. ошибки в работе приводят к перекосу фундамента и здания. Если принято решение в пользу самостоятельного изготовления, делать это нужно правильно.

Все сваи состоят из нескольких деталей:

  • труба толстостенная (основа);
  • лопасти;
  • острый наконечник.

В первую очередь нужно вырезать заготовки. Удобнее и быстрее всего делать это с помощью шаблона.

  1. Лопасти. Заготовка лопасти представляет собой две окружности (большую и малую) с общим центром. Диаметр внутреннего круга равен диаметру трубы. Диаметр внешней окружности будет равен размеру лопасти.
  2. Наконечник. Для создания наконечника потребуются 4 треугольника. Их высота равняется двойному диаметру трубы. Параметры основания треугольников вычисляют по следующей схеме: наружный диаметр ствола следует умножать на 3,14. Та цифра, которая получилась в результате умножения, должна быть разделена на количество секторов (в данном случае – 4).

Заготовки вырезают и приваривают к трубе. При этом необходимо соблюдать несколько правил:

  • от конуса до нижнего края спирали должно быть не менее 50 см;
  • во время сварки шов не должен получаться прерывистым.

Что нужно знать о винтовых сваях

Сваи бывают не только стальными винтовыми, но и бетонными. В некоторых случаях, особенно при строительстве крупных и тяжёлых сооружений, предпочтение отдают последним, как более надёжным и долговечным. Но перед тем как сделать свайный фундамент своими руками из бетона, следует провести геологические изыскания и инженерные расчёты, чтобы убедиться в верности принятого решения.

Однако такие затратные мероприятия обычно проводят при строительстве дома из кирпича, бетонных блоков и других массивных материалов. Более лёгкие деревянные, щитовые и каркасные постройки можно ставить на основание из винтовых свай на любых грунтах, кроме скальных.

Но если речь идёт о капитальном строении, расчёт параметров свай все же необходим. Пренебречь им можно только при возведении второстепенных конструкций – беседок, сараев, бань, ограждений. И только для таких конструкций можно использовать самодельные винтовые опоры.

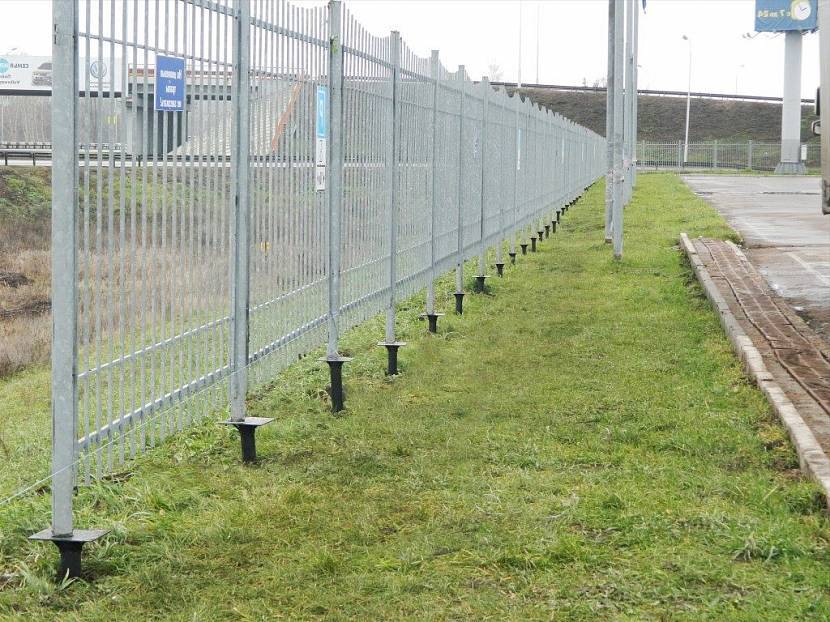

Металлический забор на винтовых сваяхИсточник spravka-region.ru

Составные части сваи

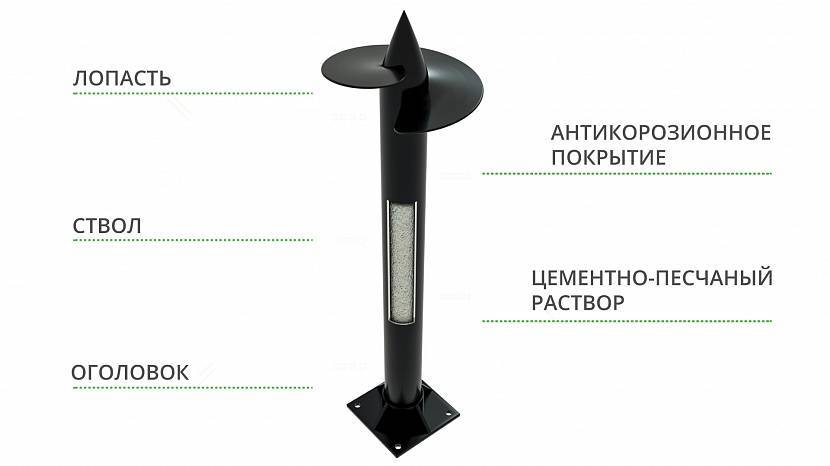

Внешне винтовая свая напоминает садовый бур и состоит из следующих частей:

  • ствол из стальной трубы;
  • острый наконечник в форме конуса;
  • лопасть (винт);
  • оголовок.

Основное отличие от бура заключается в перпендикулярном расположении лопасти относительно ствола, что позволяет ей входить в грунт, не взрыхляя его и не нарушая плотность.

Второе отличие – оголовок в верхней части конструкции, предназначенный для обвязки всех установленных элементов и устройства ростверка, так как сделать свайный фундамент без таких опорных площадок невозможно.

В заводских условиях сваи изготавливают либо методом литья, либо сварным способом, используя профессиональное оборудование. Они могут быть разной длины, отличаться диаметром лопасти, диаметром и толщиной ствола. Эти параметры подбираются в зависимости от расчётной нагрузки на основание и глубины залегания плотных слоёв грунта.

Кроме того, на производстве на все изделия наносят слой антикоррозионного покрытия, препятствующего разрушению металла, находящегося в постоянном контакте с влажной средой.

Свая заводского изготовленияИсточник www.balticdom.ru

Отличия конструкций кустарного производства от заводских

Изготовление фундаментных свай регламентируется нормативными документами. В частности, ГОСТ 8732 определяет качество металла для ствола, а ГОСТ 9.307-89 качество цинкового покрытия. В них прописаны марка и толщина стали, её химический состав и другие характеристики. Решая, как изготовить сваи винтовые своими руками, эти документы желательно изучить, чтобы получить на выходе качественные изделия.

Не имея возможности для самостоятельного изготовления, но желая сэкономить на опорах, некоторые застройщики покупают их у «кустарей» – мастеров, производящих металлические конструкции в условиях, далёких от заводских. Разумеется, никаких гарантий они не дают, и убедиться в качестве такой продукции до начала строительства невозможно.

В частности, как самоделки, так и изделия кустарного производства могут не обладать необходимой прочностью, лопасти могут деформироваться или отрываться при вкручивании в плотный грунт, а отсутствие качественной противокоррозионной обработки может привести к разрушению металла и ослаблению фундамента.

Разрушение всего одной опоры приведёт к ослаблению и перекосу фундаментаИсточник тверьстрой.рф

Тем не менее, вопрос, как сделать самому винтовые сваи своими руками, для многих остаётся актуальным из-за высокой стоимости сертифицированных изделий. Специалисты допускают применение самодельных опор, но лишь при возведении лёгких построек, надёжность и долговечность которых не имеют решающего значения. Фундамент для жилых домов, капитальных надворных построек, кирпичных и каменных ограждений должен возводиться из заводских свай, произведённых в соответствии с нормативными требованиями.

Уход за свайным фундаментом

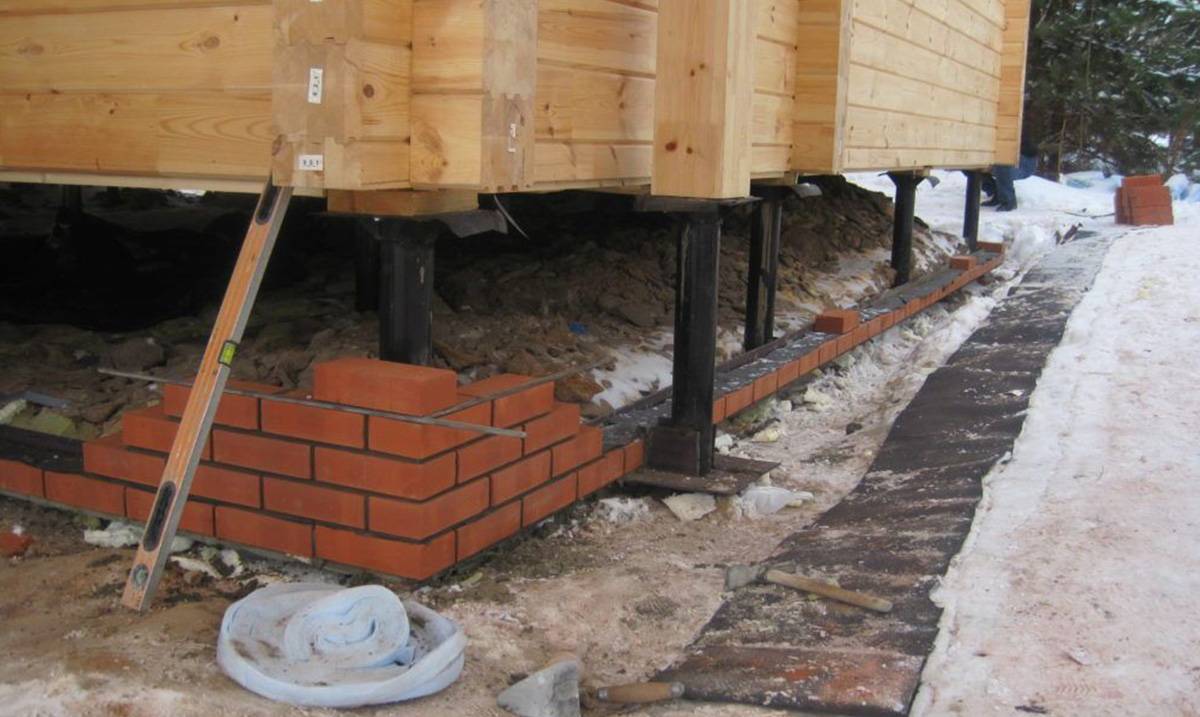

После строительства дома на свайном фундаменте нужен уход за ним. Ростверк сооружается из металла, дерева или армированного бетона. Выбор зависит от материала строительства здания. Чтобы свести к минимуму воздействие влаги, насекомых и т. д. нужно обрабатывать сваи раз в 5 лет.  Железные опоры очищаются от ржавчины, а сверху наносится состав с антикоррозийными свойствами.

В застройках при сооружении основания делают цоколь для защиты опор от воздействия осадков, солнца, температуры. После монтажа винтового основания можно сразу же начинать строительство дома, так как он выдерживает проектные нагрузки.

Винтовые сваи допускается завинчивать несколько раз. Перед монтажом геошурупы обрабатывают антикоррозийным составом. На сваи из дерева наносится грунтовка для защиты от насекомых.

Свайно-винтовое сооружение является недорогим при условии его самостоятельного обустройства.  Специалисты могут сделать его под ключ. Но стоимость конструкции увеличивается. При наличии соответствующих знаний и умений нужно самостоятельно возвести основание.

Конструкция и варианты «мясорубок»

«Мясорубки» – это ручной инструмент, состоящий из электрического или гидравлического привода с креплением на оголовок сваи и системы рычагов для фиксации инструмента и передачи момента на сваю.

Требования к приводу

В качестве привода рационально выбрать дрель достаточной мощности. В отсутствии на площадке электричества потребует передвижного генератора.

Мощность дрели должна быть не менее 2 кВт;
Важно также, наличие реверса и изменение скорости вращения.

Конечно, можно использовать гидромотор. Но дрель купить проще, и проще заменить если сломается. И переносная гидростанция, нужная для работы мотора, пригодится вам где-то еще едва ли.

Если вы решили использовать вместо дрели другие двигатели, они должны быть не хуже.

Требования к редуктору

Редуктор нужен в конструкции чтобы увеличить момент на оголовке сваи и уменьшить обороты:

  • Редуктор должен выдерживать крутящий момент не менее 4500 Нм;
  • Передаточное отношение должно быть больше 1:60.

Выбирая УКМ отдавайте предпочтение конструкциям на подшипниках.

Так же обратите внимание на удобство смены смазки. Рекомендуется замена смазки после монтажа 20 свай

После приобретения, хорошо набейте редуктор новой смазкой (а там ее будет мало). Рекомендуется заменить смазку на долее подходящую: например, на пластичную смазку для ШРУСов.

Насадка, рычаги и прочее

Наш сваекрут будет передавать крутящий момент на сваю через насадку. Усилия на оголовок значительные и возможно смятие сваи. А это брак. Есть два варианта насадки: внутренняя и внешняя. Отличаются лишь тем, что вставляестя или надевается насадка на сваю.

У насадки должно быть отверстие куда будет вставляться палец. Хорошо сделать это отверстие овальным.

Видео: монтаж винтовых свай своими руками

Сваи, активно используемые сейчас строителями во всём мире, представляют собой полые трубки с диаметром до 30 сантиметров. К их концам приварены специальные винты. Их используют для строительства тяжёлых зданий и сооружений. Однако для строительства небольших лёгких конструкций могут быть использованы сваи диаметром от 57 до 108 мм, что экономически более целесообразно.

Полые трубки ввинчиваются и вдавливаются в подготовленный грунт, после чего их концы срезают в один уровень, а на верхушку устанавливают оголовок. После этого сверху делают обвязку. В зависимости от способов обвязки, её могут делать как с помощью дерева, так и металла. Как только всё это будет сделано, полость каждого свая заливается бетоном, дабы укрепить фундамент будущего сооружения и избавиться от воздуха, который находиться в трубках. Также это делается и для того, чтобы предотвратить коррозию, которая может негативно сказаться на устойчивости будущих сооружений.

Сваи могут устанавливаться двумя способами, каждый из которых имеет свои особенности. Первый способ – механическое ввинчивание. Благодаря специальной технике, которая используется при этом методе, можно значительно сократить время возведения фундамента. Более того, этот метод позволяет добиться строго вертикального ввинчивания, что может благоприятно сказаться на устойчивости сооружений. Второй способ – ручное ввинчивание. Этот метод является более экономичным, но он требует определённой сноровки и навыков. Дело в том, что если с первого раза не получиться ввинтить свай, то второй попытки в этом случае быть не может.

Способы монтажа

Установка винтовых свай может выполняться двумя способами:

Размеры сваи

  1. Ручным.
  2. Механизированным.

Выбор определяется несколькими важными факторами, которые обязательно нужно учитывать, иначе основа дома может быть смонтирована некорректно:

  • характеристика почвы (плотность, каменистость);
  • близко залегающие грунтовые воды;
  • удаленность коммуникационных магистралей;
  • густота и возраст ближайших построек;
  • личные предпочтения застройщиков.

Далее мы более подробно рассмотрим ручную и механизированную установку винтовых элементов по отдельности и разберем их особенности, преимущества и недостатки.

Определяем длину сваи

На устойчивых грунтах достаточно вкрутить сваи на длину 2,5 м Длина опор, применяемых для устройства винтового фундамента, будет зависеть от почвы, глубины ее промерзания и уровня расположения ростверка.

Если на участке присутствует устойчивый грунт, достаточно будет устанавливать опоры длиной 2,5 м. На сложном рельефе с перепадами высоты понадобятся конструктивные элементы различной длины, зависящей от высоты местности.

На неустойчивой почве опора должна быть такой длины, которая достанет до устойчивого плотного грунта. Его расположение определяют пробным бурением.

Вкрутить винтовую конструкцию нужно на такую глубину, где залегает песок, глина. Устойчивый грунт обеспечит плотное закрепление несущего элемента в почве. Присутствие плотной фракции определяют по частичкам, оставшимся на лопастях.

После этого замеряют глубину расположения пласта. Опускают на веревке камушек внутрь скважины до тех пор, пока он коснется дна. Делают пометку на бечевке, поднимают ее и измеряют длину.

Самостоятельное изготовление

Схема строповки сваи

Для легких грунтов, сваи до 4-6 м длиной не сложно изготовить и самостоятельно, без сложных подсчетов их параметров. Для забора или небольшого строения такого изделия будет достаточно.

Для примера, возьмем сваю с однооборотным винтом, целиком приваренным к трубе. Ствол можно изготовить из любого доступного материала от 80 мм диаметром. Для изготовления винта используют сталь толщиной не менее 4 мм.

Линия его реза должна равномерно проходить от наружного к внутреннему диаметру. В этом случае, получается выпуклая режущая кромка, которая будет легче погружаться в почву. Затачивать режущую кромку лучше на обычный клин.

При растягивании винта, его внутренний диаметр станет меньше.

Для сборки сваи необходимо 2 человека, работы выполняют в таком порядке:

  1. Для винта подготавливают выкройку, и вырезают заготовки.
  2. Их свободно надевают на стержень сваи.
  3. Болгаркой на подготовленной стальной трубе с учетом ее диаметра прорезают 3-6 фестонов.
  4. Сводят их ударами в конус и сваривают вместе.
  5. К получившемуся таким образом наконечнику, подбивают заготовку будущего винта и крепят сварочным аппаратом с помощью прихваток внутреннюю часть режущей кромки.
  6. Вытягивают винт с помощью прута или монтировки в спираль, при этом, шаг винта немного изменится, но это не критично.
  7. Прихватывают в таком положении внутренний край.
  8. Окончательно проваривают все места соединений.

Количество материала и монтаж

Варианты установки свай винтового фундамента

Диаметр, толщина трубы и количество опор для здания, определяют, учитывая характеристики грунта, массу конструкции при допустимой нагрузке на сваи.

Для каждого здания эти параметры индивидуальны, готовых рецептов не существует. Необходимо добавить, что проектируются фундаменты на винтовых сваях как отдельные опоры, ленты или как несколько ввинченные вместе изделия, к примеру, для установки колонн — здесь вкручиваются сваи из одной точки, только под разным углом и в разном направлении, для тяжелых зданий создаются особые свайные поля.

Установка таких изделий может быть ручной и механической. Вручную устанавливают сваи, если въезд на участок невозможен или при небольшом количестве свай. Если размер лопасти сваи более 250 мм, то предварительно нужно вырыть небольшой приямок до 0.5 м, что упростит закручивание опор.

Устанавливают сваи с помощью простейших инструментов: металлический рычаг большой длины или лом, на который насаживают длинные трубы. Во время ввинчивания опор необходимо проверять их вертикальность.

При установке свай с помощью бурильных агрегатов, можно использовать изделия, длина которых зависит только от размера стрелы установки. При этом, есть только одна сложность — достать до верхнего конца длинной сваи, и закрепить ее на наконечнике стрелы.

Скорость устройства поля из свай с помощью механизмов конечно выше чем при ручной работе, но затраты на аренду техники нередко станут причиной отказа от ее использования при постройке частных домов.

Подрезка свай

Твердый слой почвы, в котором должны держаться лопасти опор, никогда не находится на одном уровне. Естественно, и сваи, вкрученные до него, также на одном уровне располагаться не могут. По этой причине, хвостовики качественно установленных свай будут находиться на разном уровне и их необходимо подрезать на одной высоте.

Для подрезки концов опор есть еще одна — отверстие хвостовика имеет диаметр 35-50 мм. Это ослабляет всю конструкцию, и при вкручивании, его края слегка деформируются (а сам хвостовик скручивается).

Если представители организации, делающей вам свайный фундамент, не желают подрезать хвостовики, сразу отказывайтесь от их работы.

Трубы свай необходимо заполнить бетоном для того, чтобы защитить ее внутреннюю часть от воздуха и воды, и как результат, снизить возможность появления коррозии. Для этого, применяют пескобетон М300 в виде жидкой кашицы.

Создание ростверка

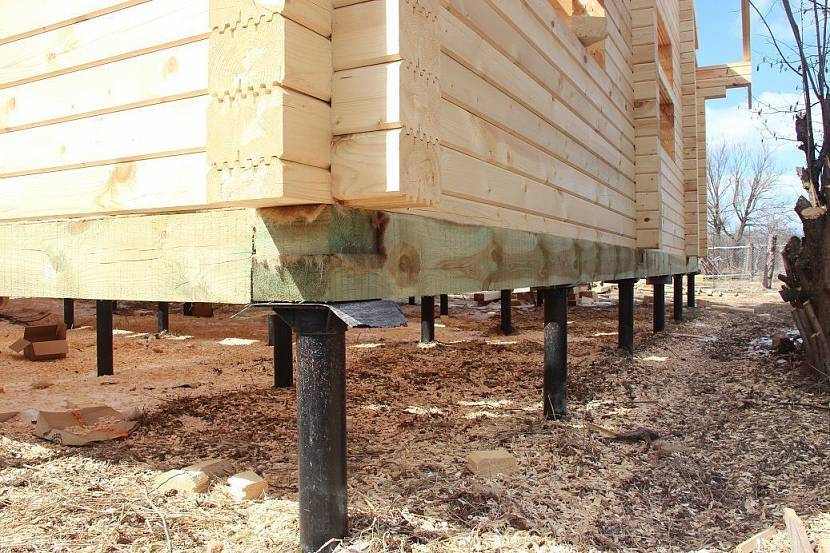

Ростверк на винтовых сваях” width=”300″ height=”200″ />Это элемент конструкции дома, необходимый для распределения нагрузки от массы дома на сваи.

Чаще всего, используют висячие ростверки, которые бывают:

  1. Бетонные.
  2. Металлические.
  3. Деревянные.

Ростверк из бетона хорошо подходит при постройке зданий из дерева с небольшой массой на неровном участке или при постройке домов из блоков или кирпича.

При создании ростверка из металла, вершины свай связывают вместе двутавровой балкой или швеллером. Чем больше промежутки между сваями, тем шире используют балки. Все части соединяют болтами или сваривают.

Свайно-винтовой фундамент для строительства

Винтовые сваи проверены временем

Свайно-винтовой тип фундамента используется в мире уже около 300 лет, начали его использовать при возведении маяков, хороший пример Сухумский маяк, который прекрасно пережил войну и стоит до сих пор, что говорит об отличной надежности этого типа фундамента.

Для тех кто сомневается, что сваи ржавеют и этот тип фундамента может быть ненадежным, вот свая, которая была заменена на древнем маяке, этой свае больше 300 лет, как видите, она прекрасно сохранилась.

Древняя свая от маяка

Однако самый популярный тип фундамента в нашей стране является ленточный заливной фундамент, однако не на каждом участке можно его устроить, да и стоит он не дешево. Есть глинистые почвы с высоким уровнем грунтовых вод, на такого рода земельных участках возведение ленточного фундамента невозможно. Тогда на помощь приходит технология установки надземного вида построек на свайно-винтовом фундаменте. Этот вид фундаментов также набирает популярность в нашей стране благодаря многим преимуществам.

Плюсы свайно-винтового фундамента

  1. Основными преимуществом является то, что свайно-винтовой фундамент не требует проведения большого количества земельных работ.
  2. Технология его возведения достаточно проста.
  3. Скорость установки и оперативность возведения. За час на обычной земле можно установить десяток свай, если постараться можно и все пятнадцать.
  4. К тому же отмечается его низкая стоимость.
  5. Способность выдерживать приличные нагрузки и долговечность.
  6. Подходит любой грунт, кроме скальных пород.
  7. Применение спец техники не обязательно, возможность устанавливать сваи вручную.
  8. Не нужно ждать после заливки бетона, можно спокойно продолжать возведение вашего дома.
  9. Вибрация и шум при установке отсутствуют
  10. Сваи возможно использовать повторно
  11. Фундамент под ваш каркасный дом может быть всегда расширен.
  12. Возможность установки на склонах и неровных грунтах.

Возможность возведения дома на склоне, где земля дешевле в разы

Минусы винтовых свай

Минусы на самом деле не столь очевидны, особенно для небольшого каркасного строительства дома, этот тип фундамента подходит идеально.

Но всё же минусы есть:

  1. Невозможность возведения на скальных породах или грунтах с большим количеством камней в почве.
  2. Подходит для легких каркасных и деревянных строений до 3-4 этажей.
  3. Дома должны иметь достаточно широкое основание.
  4. При вкручивании зачастую анти-корозийное покрытие повреждается, что ускоряет корозию металла.
  5. Некачественные производители.

Также отмечается, что срок службы свайно-винтового фундамента хоть и является достаточно большим, однако все-таки несколько меньше, чем у бетонного. Срок эксплуатации такого фундамента могут сократить и повреждения, которые иногда получают сваи в процессе вкручивания в грунт. Сваи с поврежденным внешним защитным слоем больше подвержены коррозии.

Хотя свайно-винтовой фундамент хорошо подходит для частного строительства, но для возведения тяжелых массивных многоэтажных построек его лучше не использовать.

Кроме того существует еще несколько проблем, с которыми можно столкнутся организуя строительство на свайно-винтовом фундаменте. Прежде всего, следует знать, что пол в доме на свайно-винтовом фундаменте потребует дополнительного утепления. Также часто бывает, что сваи дают неравномерную усадку в процессе эксплуатации дома, а со временем вообще разбалтываются, если выполнено не по технологии.

Поэтому, не смотря на свою прочность, свайно-винтовой фундамент приветствуется в малогабаритном строительстве каркасных домов, а также при возведении на участке бань, гаражей и небольших хозяйственных или декоративных построек.

Решение проблемы

Как я уже упоминал, шёл сентябрь, стояла хорошая тёплая погода и мы всем семейством ещё жили на даче. Как-то вечером я решил выкопать ямку под сваю вручную. Приготовил штыковую лопату, узкую подборку и лом. Полчаса работы и заготовка под сваю была готова. Она получилась диаметром не более 30 см. и глубиной около 100-110 см.

Сейчас я знал причину всех своих бед в плане неудачных попыток монтажа винтового фундамента. Оказывается, всё просто: сняв слой 60-70 см., начиналась очень плотная глина. А в ней словно вплавленные большие камни неправильных форм, размером 10-20 см. Этот слой глины с камнями был небольшим – всего сантиметров 30. Пришлось кропотливо и упорно работать ломом и лопатами. Глубже шёл гравий с песком, но его я уже не трогал.

Очень плотная глина и камни не давали лопастям сваи вкручиваться глубже. Камни просто застревали между лопастями. Меня поразил ещё тот факт, что 8-10 лет назад, на этом участке в 15 метрах от стройки, я проводил земельные работы по закапыванию ленточного фундамента от старого дома. Экскаватор рыл траншеи глубиной до 2 метров, но никакой прослойки такой плотной глины не было. Вот как странно получается: здесь один грунт, а в 10 метрах – уже другой. Хотя может быть это особенность нашей поймы реки.

Оборудование для закручивания винтовых свай

Из техники, которая хорошо зарекомендовала себя можно выделить:

  • Krinner, Aichi, Айрон, Вихрь, Умелец – группа электросваевертов.
  • Торнадо – компактная установка, для работы нужно 380 вольт сети или генератор 5,5 КВт. Закручивает сваи диаметром до 150 мм;
  • Кабестан. Максимальный диаметр сваи – 219 мм.;
  • МГБ-50П – позволяет работать на грунте 4 категории промерзания.

Примечание. Использование техники показано на участках со сложным рельефом, например в прибрежной местности.

Правильно ли вкручены сваи (брак)

Оценить работу по закручиванию сваи можно по двум параметрам:

  • отклонение от уровня по вертикали (отклонение от вертикальной оси более чем на 2°);
  • погружение сваи ниже расчетного уровня.

В этих случаях сваю следует извлечь и закрутить повторно. В противном случае, она может не справиться с расчетной нагрузкой.

Изготовление и установка винтовых свай своими руками

Фундамент на винтовых сваях — это универсальная конструкция, которую возводят на любых грунтах. Работы могут проводиться при самых низких температурах, во время осадков, во всех климатических широтах. Для малоэтажного строения винтовые сваи своими руками можно сделать при помощи сварочного аппарата, стальной трубы и листовой стали. Данный тип фундамента пользуется популярностью, так как является самым надежным на сложных грунтах, на уклонных, водных, болотистых участках. К его преимуществам относятся легкий монтаж и низкая себестоимость.

Устройство винтовой сваи

Винтовая свая изготавливается из высокопрочной стали. От внешних факторов она защищается покрытием на основе эпоксидной смолы или антикоррозионной грунтовкой. В целом изделие представляет собой конструкцию из 3-х частей:

  • пустотелая труба;
  • наконечник;
  • спиралевидная лопасть.

Нижний конец трубы имеет заостренную (коническую) форму. Верхний конец представляет собой оголовок, который приваривается после вкручивания трубы в грунт и заливки в нее бетонного раствора. Параметры всех частей конструкции зависят от веса строения, габаритов фундамента, типа грунта. Лучше не подбирать их приблизительно, а заказать расчет в проектной организации. Так Вы будете уверены, что изготовление свай происходит с соблюдением норм строительства и с учетом особенностей грунта.

Материалы для изготовления

Для изготовления винтовой сваи требуются знать следующие данные:

  • длина трубы;
  • диаметр трубы;
  • длина наконечника;
  • шаг лопасти;
  • диаметр лопасти;
  • угол наклона лопасти к плоскости;
  • линия приваривания винта к трубе;
  • толщина стали (для частного домостроения равна 4 мм).

Для примера приводим значения диаметра трубы и условия применения данных свай в строительстве:

  • 57 мм — для легких заборов (диаметр лопасти 200 мм);
  • 102-108 мм — для домов каркасного типа (шаг винта 50 мм, диаметр винта 300 мм);
  • 133 мм — для домов из камня, кирпича, дерева, различных блоков;
  • 159-325 мм — для тяжеловесных зданий, включая многоэтажные и промышленные.

Процесс изготовления

Итак, Вы решили построить небольшой дом, гараж, хозпостройку на фундаменте данного типа. Длина каждой сваи не должна быть меньше 200 мм. Их изготовление потребует наличия следующих материалов:

  • труба подходящего диаметра;
  • лопасть подходящего диаметра и шага;
  • конусообразный наконечник (например, длиной 150 мм).

Для работ потребуется электрический сварочный аппарат и электроды 3 мм. Лопасти и конусы нарезают из листовой стали, при этом следует учесть особую конфигурацию винтов. Конус размечают в виде равнобедренного треугольника с основанием, равным длине окружности. Длина сторон равна длина конуса (Скачать чертеж).

Важно: самостоятельное изготовление и сварка частей должны проводиться с четким соблюдением параметров. Малейшие изменения могут привести к нарушению технологии

Например, незначительный сдвиг угла на винте приводит к браку в изделии и невозможности его использования.

Установка своими руками

Сваи можно ввинтить в землю при помощи ручных приспособлений. Самое простое из них — металлическая труба, которую вставляют в петли, заранее приваренные к верхней части основы. Их делают из арматуры d=10 мм. Эту трубу толкают, как рычаг, она вращает сваю, происходит ее ввинчивание в грунт. Подробно установка винтовых свай своими руками основана на определенной последовательности действий. Соблюдайте данную инструкцию:

  1. Проведите разметку свай на участке согласно расчетам фундамента. Максимальное расстояние между ними не должно превышать 3 м, самым надежным считается расстояние 2 м.
  2. Каждую трубу установите строго вертикально острым концом с лопастью вниз.
  3. При помощи трубы или лома, вставляемых в петли и используемых, как рычаг, ввинтите сваю в грунт. Минимальное заглубление составляет 1,5 м. Если грунт состоит из суглинка и глины, вворачивание продолжают сквозь них до твердого слоя земли.

Заключительные работы

Высота над грунтом должна соответствовать проектным расчетам. Она может быть разной, если участок имеет уклоны, возвышения. Именно поэтому фундамент такого типа не требует предварительного выравнивания участка. Главное, чтобы верхний край всех труб находился на одном уровне (контролируют лазерным строительным уровнем).

После установки свай в их полость заливают бетон М300. Для изготовления 1 м3 берут:

  • 400 кг цемента;
  • 1300 кг щебня;
  • 650 кг песка;
  • 180 л воды.

Подготовка к монтажу винтового фундамента

Винтовой фундамент подойдет для строительства как крупногабаритных объектов, так и для небольших сооружений вроде беседки, веранды, бани или гаража, а также и небольшого каркасного дома. В таком случае сделать его можно и самостоятельно:

  • Винтовая свая с легкостью изготавливается по чертежам, которых в интернете можно найти большое множество. Кроме того, даже по аналогичному примеру ее создание не будет затруднительным. Единственное, вам придется заказать расчет фундамента, и приобрести необходимую сваю на заводе.
  • Кроме того, самостоятельно получится и провести монтаж. Самому конечно это будет сделать трудновато, но заручившись помощью товарищей монтаж не составит труда.

Отметим и то, что на материалах экономить не стоит, в особенности, когда самостоятельно изготавливается винтовой фундамент, монтаж которого будет во многом обуславливать долговечность строения.

Для непосредственного изготовления свай необходимо использовать только новые металлические трубы

В некоторых случаях допускается использование старых образцов, но в таком случае их необходимо тщательно очистить и обработать защитными составами.
Особое внимание следует уделить и сварочному шву, он должен быть выполнен максимально качественно, поскольку в плотных грунтах соединение может быть повреждено, что приведет к отколу лопасти и соответственно значительному ухудшению эксплуатационных характеристик.
Также, для того чтобы облегчить процесс монтажа, а точнее вкручивание сваи в грунт, в верхней части делается сквозное отверстие. Оно предназначено для рычагов, с помощью которых вы и сможете с легкостью ввинтить сваю.

Назначение и виды

Свайный тип фундамента используется при строительстве жилых и промышленных зданий, применим иногда даже при возведении многоэтажек. Основание дает возможность и сэкономить, например, на подвалах.

Основными факторами, при которых принимается решение о строительстве свайного фундамента, считаются:

  • Слабый поверхностный грунт, содержащий перегной, торф, песок.
  • Большой объем воды в грунте или, простыми словами, «плывун».
  • Высокая плотность почвы. В случае со сваями уменьшаются земляные работы, не нужно копать большой котлован, нанимать транспорт и т. д.

Планируя применять сваи, нужно учитывать, что такой фундамент тоже бывает нескольких разновидностей. Например, свайно-ростверковый, свайно-ленточный, свайно-винтовой. При этом положительные стороны есть у каждого, впрочем, как и отрицательные.

Свайно-ростверковый вариант

Является распространенным типом и при этом относительно недорогим вариантом при монтаже. Преимущества следующие:

  • возведение практически на любом грунте;
  • повышенная устойчивость и несущие способности;
  • экономия средств (нет нужды применять готовый раствор, можно сделать его самостоятельно);
  • равномерная усадка, благодаря монолитности основания;
  • отсутствие необходимости в предварительных работах по подготовке участка, например, разравнивании и других;
  • естественная вентиляция нижней части здания, что уменьшает влажность, убирает лишний конденсат и в итоге препятствует распространению грибка и плесени;
  • безопасность (например, риск затопления при паводках намного ниже);
  • быстрый монтаж.

Строительство свайного фундамента требует точности при расчетах и соблюдения правильной технологии. В случае нарушений, например, при перегрузке, здание разрушится полностью.

Кроме того, из недостатков выделяют:

  • отсутствие возможности построить такое основание, если грунт каменистый;
  • сложность строительства при горизонтальном смещении почвы;
  • стоимость превышает другие разновидности свайного фундамента;
  • обустроить подвал не получится.

Винтовой фундамент

Подобная конструкция используется достаточно давно. Поэтому положительные и отрицательные стороны устройства такой основы изучены досконально. Из плюсов:

  • низкая стоимость, по сравнению с монолитным и плиточным вариантом;
  • быстрота строительства (не нужно копать траншею);
  • при возведении отсутствует вибрация, что позволяет строить возле памятников, вековых деревьев);
  • можно возвести постройку даже на болотистой местности;
  • независимость от погоды;
  • минимальные затраты.

Однако такая конструкция не лишена и минусов. Их немного, но они все есть:

  • подверженность коррозии, в связи с чем и срок эксплуатации небольшой;
  • нельзя построить подвал либо цокольный этаж.

Свайно-ленточный тип

Довольно популярный тип фундамента. У него тоже есть свои положительные и отрицательные моменты. Из преимуществ:

  • экономичность;
  • способность выдержать небольшие сдвиги почвы;
  • возможность самостоятельного изготовления опоры, то есть сделать сваи для фундамента своими руками труда не составит;
  • быстрота строительства.

Несмотря на преимущества, есть и свои недостатки. Именно они отталкивают многих от выбора такой конструкции. Например:

  • нужно проводить подробные геодезические исследования;
  • расчет каждой опоры (длины, глубины и т. д. ) производится в индивидуальном порядке;
  • тоже нет возможности сделать цокольное помещение;
  • требуются работы по утеплению пространства под полом;
  • здание может иметь до 3 этажей, выше не рекомендуется.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
