Пошаговая инструкция, как построить ленточный фундамент для бани 4х6 своими руками

Особенности фундамента для банной печи

Под саму печь, которая будет находиться в бане, тоже потребуется основание. Оно должно не только выдержать вес конструкции, но также постоянное нагревание. Если печь в бане не будет весить более 250 кг, то ей основание не нужно, даже простейшего укрепления пола не потребуется.

Но если печь больше, ее вес достигает 750 кг или выше, значит, без дополнительной поддержки не обойтись, иначе пол просто просядет под тяжестью печки.

Здесь учитывается:

  • Основание под печь делается одновременно с основой под баню, так как степень усадки у них может оказаться разной.
  • Между фундаментами под саму баню и под печь должно быть пространство, хотя бы в 5 см. Оно заполняется песком, потом утрамбовывается.
  • Так как у печи может быть неравномерное распределение веса, из-за чего проваливаться будет только одна сторона, трубу нужно делать ближе к центру.
  • Фундамент в своих размерах должен соотноситься с размерами печи. Например, основание больше подошвы печи на 10 см с каждой стороны.

Фундамент для банной печи это обязательно отдельная от основной постройки конструкция

Помимо всего, самой печи тоже нужна гидроизоляция, поэтому на бетон обязательно кладут пару слоев рубероида, а в качестве клея применяют битумную мастику. Так конструкция дополнительно защищается.

Возведение печи — процесс непростой, требующий внимания, знания нюансов. Поэтому перед тем, как работать с баней, стоит подробно изучить, как построить своими руками основание под печь.

Процесс конопатки

Когда строят сруб из клееного или профилированного бруса, конопатка не проводится. При этом, если речь идет о возведении дома из обычного бруса, без нее не обойтись. Конопатка представляет собой процесс утепления междувенцовых соединений путем утрамбовывания различных натуральных утеплителей.

Для конопатки используются следующие материалы:

  • Натуральный мох, отличающийся отличными теплоизоляционными свойствами. Также данный материал отлично противостоит образованию грибка и плесени. А это увеличивает срок службы здания. По всем параметрам этот материал является идеальным. Единственный его минус — это то, что с его помощью очень неудобно производить конопатку;
  • Пакля из льна. Этот материал также имеет ряд плюсов, которые полностью перечеркиваются тем, что он через пять лет осыпается. Из-за этого приходится проводить конопатку повторно;
  • Конопляная пенька – отличный материал. Он широко использовался нашими прадедами. По своей структуре он очень схож с натуральной древесиной;
  • Джут — это импортный натуральный материал, который производится в формате ленты. Он очень удобен для использования, поэтому его широко применяют при современном строительстве зданий из бруса;
  • Льноватин это материал является смесью льна и ватина, его основной недостаток — это сильное впитывание влаги.

Главные особенности конопатки:

  • Процесс начинается с верхнего венца по направлению вниз;
  • Сначала венец конопатится снаружи и потом уже внутри;
  • Вначале проводится грубая конопатка с изоляцией крупных щелей, а потом проводится косметическая для придания приятного внешнего вида швам.

Устройство отверстий

После окончания установки арматуры нужно продумать, где будут технологические отверстия для будущего водопровода и канализации, вентиляции и т. д. и в нужных местах присоединить пластиковую трубку к арматуре.

Основание бани может не иметь продухов, если в подвале будет налажена искусственная вентиляция или он будет заполнен керамзитом или другим материалом, впитывающим влагу.

При заливке монолитной ленты технологические отверстия выполняют так: в опалубке делают отверстия для трубы насквозь, после армирования устанавливают перпендикулярно траншее отрезок трубы и насыпают в нее песок для устойчивости против бетонного раствора.

Места прохода трубы можно загерметизировать рубероидом и сделать защитный каркас из арматуры вокруг продухов. После заливки бетона снимают опалубку и выдувают песок. Для продухов устанавливают решетки от проникновения грызунов, птиц и попадания мусора или снега.

Основные виды фундаментов

При выборе фундамента играет роль вид грунта и степень его промерзания, уровень прохождения грунтовых вод, материал стен дома, планировка постройки

Не стоит экономить и выбирать самый дешёвый материал, важно понимать, что на фундамент уйдёт примерно 25% общего бюджета строительства. Тогда он будет долговечным и прочным

Ленточная основа

На сегодняшний день это самый популярный вид фундамента. Представляет собой ленту, которая проходит по всему периметру постройки, а также под внутренними перегородками и тяжёлыми колоннами.

Выполняется из разных материалов:

  • бетон;
  • железобетон;
  • кирпич.

Стыки между блоками могут дать трещины, даже если укреплены армированной сеткой

Если стоит задача завершить строительство за несколько месяцев, выбирают железобетонные блоки или кирпич. Нет необходимости ждать, когда они наберут прочность и осядут, в отличие от бетона.

Монолитное бетонное основание возводится с помощью опалубки. Со временем бетон становится только прочнее, морозы и грунтовые воды его не повреждают.

Преимущества этого вида:

  • можно сделать цокольный этаж или подвал;
  • выдержит многотонную нагрузку дома с 2-3 этажами;
  • просто возводится.

Свайная

Этот вид подходит для лёгких сыпучих грунтов, когда глубина залегания твёрдых пород слишком велика — ниже 4 метров. Представляет собой бетонные или железные сваи, которые вбиваются в грунт. Они могут опираться на твёрдые породы или оставаться в висячем положении на слабых грунтах. На конце свай присутствует резьба для более плотного удерживания в грунте.

Такое основание выбирают на торфяных и болотистых участках, а также в местах с сильным уклоном. Сваи подходят для пористых, чрезмерно влажных грунтов с низкой плотностью

Столбчатая основа

Это один из самых дешёвых видов основания. Представляет собой бетонные столбы, вбитые в землю на расстоянии 2,5-3 метра по периметру постройки, под внутренними стенами и в местах пересечения стен. Сверху на столбы уложен ростверк из швеллеров, бетона или бруса. Ростверк — невысокий ленточный фундамент, который служит для распределения нагрузки и поддержки стен.

Хороший вариант для участка на склоне, столбы позволяют выровнять поверхность

Столбчатый фундамент используется для лёгких построек: каркасных домов, пристроек, домов из газобетонных блоков.

Свайный фундамент для бани 4х6 м

Самым дешевым будет возведенный на деревянных сваях фундамент для бани 4х6 м. Цена такого фундамента заметно ниже, чем у оснований из других материалов. Сваи из твердой древесины, например, лиственницы, используются в строительстве с давних пор.

В настоящее время намного чаще используются винтовые сваи из металла. Хотя их себестоимость заметно выше, работать с ними просто. Такие сваи подходят практически для любого грунта, могут выдерживать значительный вес постройки. Свайно-винтовое основание монтируется очень легко, хотя для установки сваи требуется участие в процессе 2 или 3 человек. Зато можно обойтись без специальной техники.

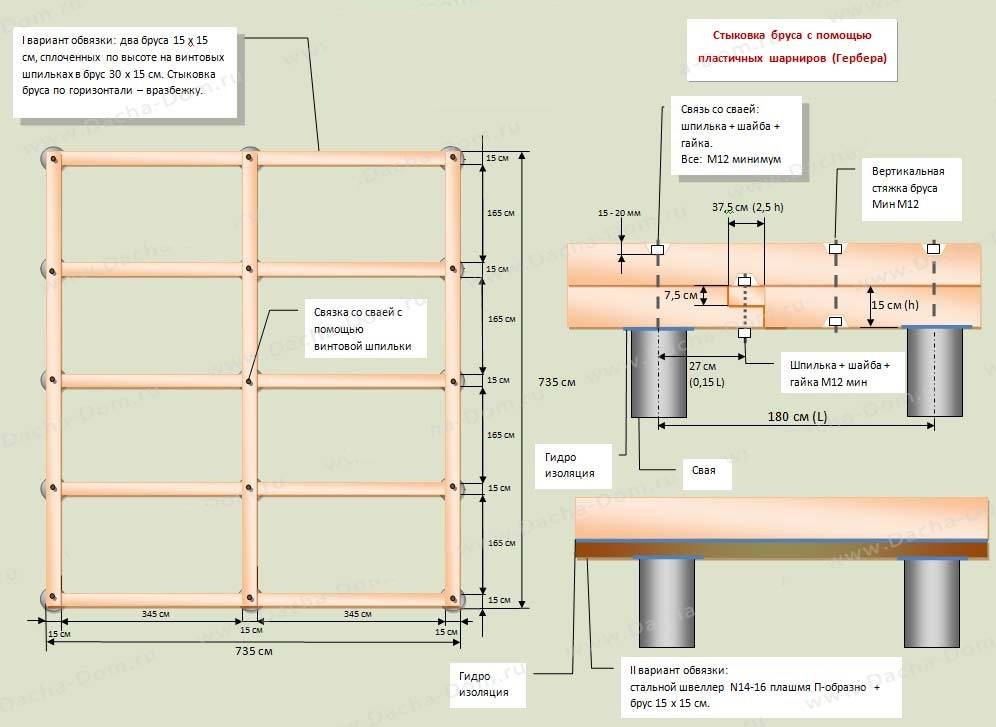

Сваи обязательно устанавливаются по углам постройки и в местах соединения внутренних стен. Между основными сваями равномерно распределяются дополнительные опоры. Шаг между ними должен быть не более 2 м.

Оптимальный диаметр трубы, из которой делают сваи – 20 см. Требуемая толщина стенки указанной трубы – 0,4 см. К заостренному нижнему концу винтовой сваи при помощи сварки крепится лопасть толщиной 0,5 см. Перед установкой все сваи необходимо обработать эпоксидной эмалью особого состава для защиты металла от коррозии.

Сваи поочередно вкручиваются в грунт на строительной площадке в заранее подготовленные углубления (лунки). Сначала устанавливаются угловые, затем промежуточные сваи. Глубина заглубления винтовой сваи на этом этапе – не менее 30 см.

Далее необходимо увеличить длину вспомогательных рычагов и вкрутить каждую сваю до уровня твердого слоя грунта как минимум на 1,5 м. В процессе вкручивания необходимо постоянно следить за тем, чтобы сваи не отклонялись от вертикали более, чем на 3 °. После установки всех свай необходимо подвести их к единой проектной высоте, подпилив те, что повыше, болгаркой.

Сваи внутри полые, поэтому после установки в них заливается песчано-цементный раствор для усиления всей конструкции. Дополнительную прочность придаст армирование свай арматурными прутьями. После заливки раствора на торец сваи устанавливается монтажная пластина – оголовок. Правильность их установки контролируется водяным уровнем и затем приваривается к свае. Все стыки необходимо прогрунтовать и покрыть эмалью в 2 или 3 слоя для защиты металла от коррозии.

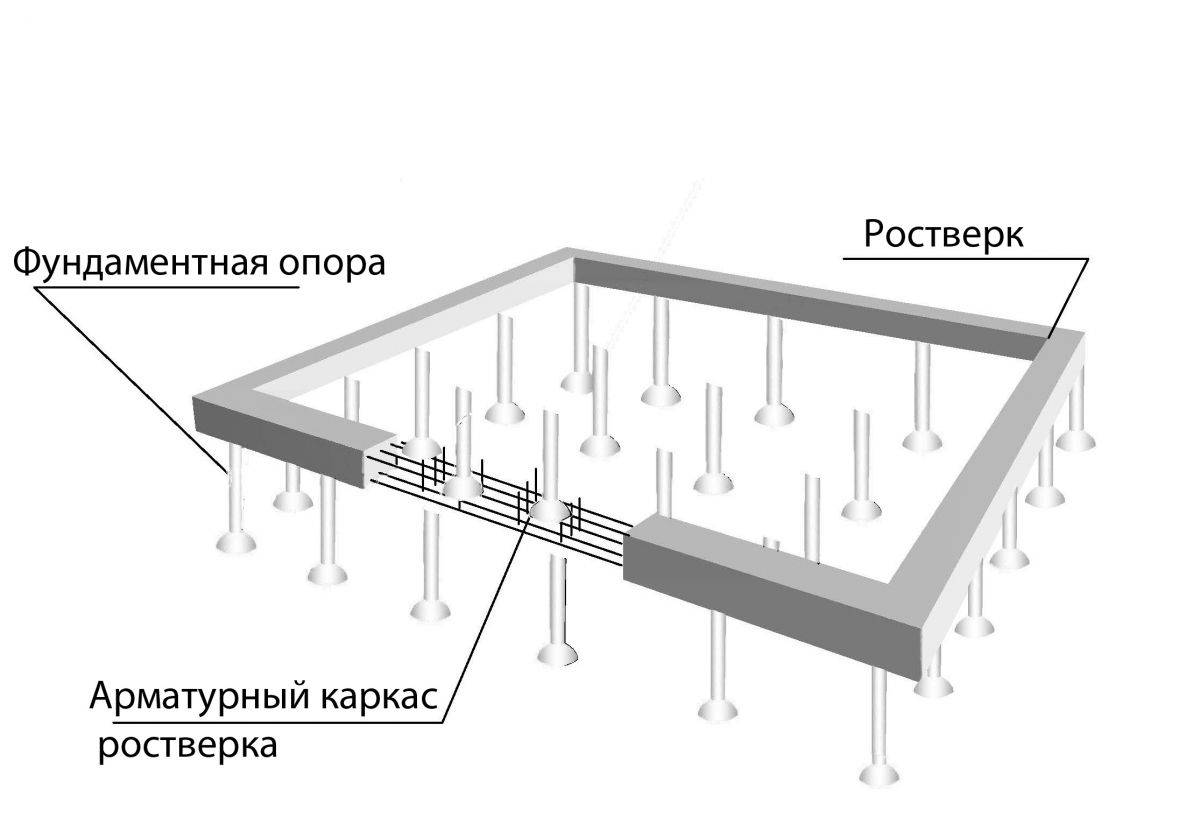

Для дополнительного укрепления свайно-винтового фундамента выполняется обвязка всей конструкции по периметру. Для этого используется швеллер, уголок или деревянный брус. Все материалы заранее обрабатываются защитными составами для предотвращения преждевременных повреждений.

Земляные работы

Первым этапом земляных работ становится удаление верхнего слоя с одновременным выравниванием (планировкой) участка. Для этой цели лучше всего использовать бульдозер, хотя для небольших построек, располагающихся на ровном участке, допускается и ручная подготовка.

Подготовленный участок тщательно размечают, используя деревянные колышки. Они втыкаются по угловым и промежуточным точкам, определяющим контуры будущей траншеи. После окончания разметки производится рытье траншеи на расчетную глубину.

Вынутый грунт вывозится за пределы участка или складируется неподалеку для последующего использования.

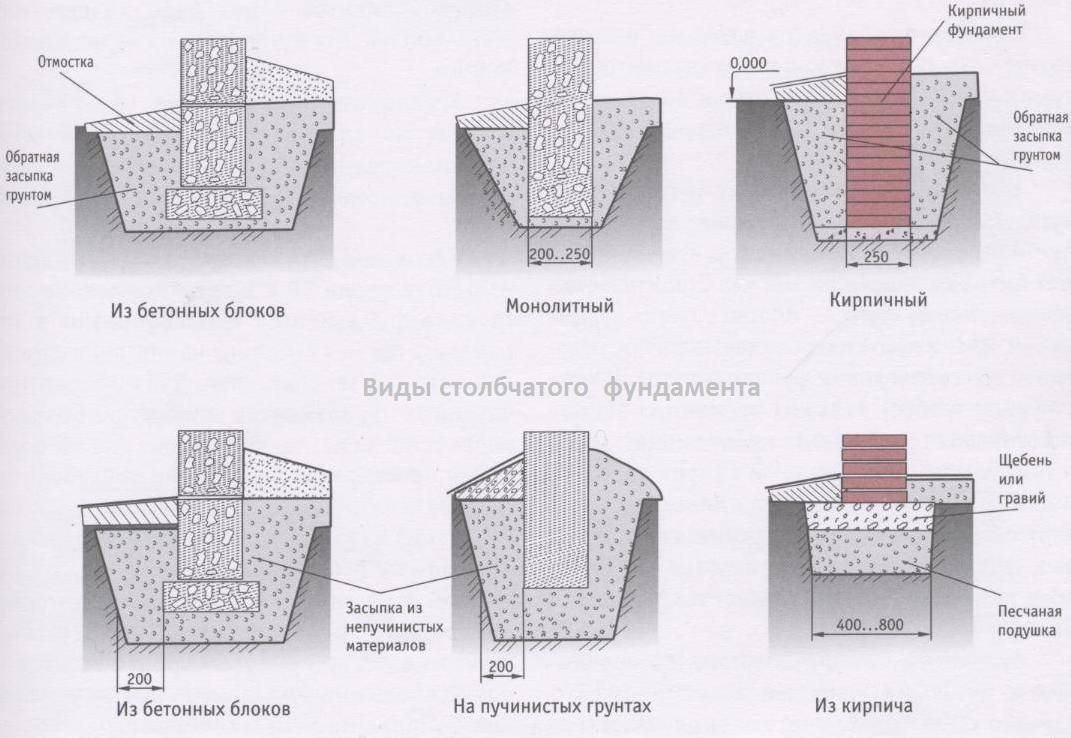

Столбчатый фундамент

Столбчатый фундамент

Если вы решили построить деревянную баню и грунт позволяет, то можно сделать столбчатый фундамент, который позволит существенно сэкономить деньги на этом этапе строительства.

Материал для столбчатого основания бани может быть разным: кирпичные столбики, бревна, трубы из стали или асбеста, заполненные бетоном.

Именно последний вариант, пользующийся наибольшей популярностью, мы и рассмотрим.

Как залить столбчатый фундамент

Шаг 1. В намеченных углах бурят при помощи садового бура полутораметровый тоннель, диаметр которого обычно на 5-10 см больше диаметра асбестовой трубы, подготовленной для монтажа фундамента.

Шаг 2. В скважины вставляют трубы, которые должны возвышаться над поверхностью земли на 0,4 м. Чаще всего применяют изделия диаметром в 200 мм.

Шаг 3. Выравнивают трубы, ориентируясь по ватерпасу.

Шаг 4. Выполняют обратную засыпку грунта вокруг труб. В процессе отсыпки землю утрамбовывают.

Шаг 5. Внутрь трубы заливают цементный раствор приблизительно на полметра. На цементе не стоит экономить.

Шаг 6. Немного приподнимают трубу в скважине, чтобы дать цементу возможность стечь немного на дно лунки.

Шаг 7. Продолжают заливать цемент, оставив незаполненными 15 см верха трубы.

Столбчатый фундамент

Шаг 8. Пока цемент в трубе не застыл, в него погружают арматурный прут.

Шаг 9. Теперь можно залить цемент до краев труб.

Столбчатый фундамент

Шаг 10. Между столбами делают кирпичную кладку шириной в половину кирпича.

Шаг 11. Получившееся основание выравнивают цементом и закрывают рубероидом.

Простой и прочный фундамент для деревянной бани готов.

Ленточный фундамент

Ленточный фундамент, схема

Для сооружения такого основания потребуется затратить больше трудовых и материальных ресурсов. Зато оно более универсальное. Да и принцип его возведения достаточно пост.

Шаг 1. В пределах разметки выкапывают траншеи под стороны фундамента. Глубина канав зависит от нагрузки на фундамент, вида почв и глубины промерзания грунта. Обычно дно канавы проходит на 0,2 м ниже точки промерзания почвы. Траншеи должны быть на 10-20 см шире стен фундамента. В обсыпающихся грунтах канавы имеют вид перевернутой трапеции. По окончании копки необходимо выровнять и утрамбовать дно, убрать из него обвалившийся грунт

Мелкозаглубленный ленточный фундамент — траншея

Шаг 2. В траншее делают подушку из песка и гравия. Сначала засыпают десятисантиметровый слой песка желательно мелкой фракции, потом его поливают водой и засыпают гравием, слоем также в 10 см. Процедуру повторяют до тех пор, пока не будет достигнута середина траншеи. Последний слой должен быть из песка.

Установка опалубки плитного фундамента

Армирующий каркас

Армирование ленточного фундамента

Сборка армирующего каркаса

Опалубка и армирование

Шаг 3. Подушку сверху обкладывают одним кирпичным слоем, который будет служить поддержкой для арматуры и исключит ее провисание.

Шаг 4. Устанавливают опалубку. На этом этапе необходимо позаботиться о выходе труб канализации. Для этого в опалубке делают входное и выходное отверстия и протягивают через них отрезок трубы.

Опалубка

Шаг 5. Готовят раствор цемента. Для этого сначала смешивают необходимое количество песка и сухого цемента, потом к этой смеси добавляют гравий и перемешивают. Добавляют воду.

Шаг 6. Внутрь опалубки выкладывают перпендикулярно друг другу арматурные прутья. Пересечения прутьев закрепляют не сваркой, а проволочной обвязкой. Это придаст прочность и, одновременно, гибкость будущему фундаменту. От края прутьев до арматуры должно быть не менее 50 мм.

Как вязать арматуру

Шаг 7. Теперь можно заливать цемент порциями. Высота каждого слоя, который тщательно выравнивают и трамбуют, не должна превышать 0,15 м.

Заливка

Заливку цемента лучше проводить в период без осадков. Еще неделю фундамент нужно будет каждые четыре часа поливать водой. Поддержание основания во влажном состоянии необходимо осуществлять еще 2-3 недели, накрыв его полиэтиленом. Опалубку убирают примерно через месяц. Но в некоторых случаях ее сохраняют для теплоизоляции фундамента.

Готовый фундамент под баню

Основание для бани готово. Для больших бань в часто сооружают столбчато-ленточный фундамент. В этом случае под внешние стены делают ленточное основание, а под внутренние – столбчатое.

Фундамент

Как правильно рассчитать глубину и ширину

Полный расчет фундамента — сложная инженерная задача, доступная только подготовленному специалисту.

Требуется выполнить комплексное исследование грунта, рассчитать вес бани без фундамента и с ним, учесть большое количество специальных величин, коэффициентов и показателей.

Для людей посторонних, не имеющих соответствующего образования и опыта, выполнить такой расчет не удастся.

Решением вопроса станет обращение к специалистам, профессионально занимающимся подобными расчетами. Этот вариант является оптимальным, но потребует определенных денежных вложений.

Возможен другой путь — использование онлайн-калькуляторов, которых в сети немало. Результаты, полученные с помощью такого метода, необходимо продублировать на других ресурсах, чтобы иметь возможность проверить полученные данные и вырать наиболее достоверные значения.

Монтаж опалубки

Для создания своими руками опалубки используются обрезные доски толщиной 25-40 мм.

Существуют и другие материалы, но древесина доступнее, дешевле и проще в работе. Кроме того, после окончания работ доски могут быть использованы для других целей.

Толщина досок напрямую зависит от высоты ленты.

Сборка опалубки производится поэтапно:

  • Сборка щитов. Высота на 5-10 см больше высоты ленты, длина щитов определяется длиной стен или размерами досок.
  • Установка щитов в траншею. Они скрепляются между собой опорными планками, определяющими толщину будущей ленты. Снаружи щиты усиливаются подпорками, не позволяющими массе бетона выдавить стенки опалубки наружу.
  • Если щиты невысокие (до 20 см), подпорки можно не использовать, закрепляя стенки снаружи колышками.

ОБРАТИТЕ ВНИМАНИЕ! При сборке щитов нельзя допускать щели между досками больше 3 мм (в идеале их не должно быть совсем). Если зазоры появились, их забивают паклей или рейками.

Установленная опалубка представляет собой конструкцию, внутреннее пространство которой представляет собой точную форму бетонной ленты

После сборки следует проверить все размеры, чтобы исключить возможность ошибок

Установленная опалубка представляет собой конструкцию, внутреннее пространство которой представляет собой точную форму бетонной ленты. После сборки следует проверить все размеры, чтобы исключить возможность ошибок.

Впоследствии ничего исправить не удастся, поэтому контролировать процесс сборки необходимо со всей тщательностью.

Расчёт стоимости

Стоимость любого фундамента рассчитывается как сумма стоимости бетона и арматуры. Когда рассчитан объём фундамента, его раскладывают по составляющим из принципа – на изготовление одного м3 бетона требуется:

  • цемента – 0,22 м3 или около 0,35 тонн (стоит 5600 р/т);
  • песка – 0,31 м3 или около 0,45 тонн (стоит около 100 р/т);
  • щебня – 0,70 м3 или одна тонна ровно (стоит 600 р/т).

Стоимость арматуры на металлобазах, как правило, исчисляется в рублях за тонну. Зная длину, массу можно подсчитать, зная, сколько метров арматуры в одной тонне:

Арматура Ø 6 мм – 4 500 метров:

  • 8 мм – 2 530 метров;
  • 10 мм – 1 600 метров;
  • 12 мм – 1 120 метров;
  • 14 мм – 820 метров;
  • 16 мм – 630 метров;
  • 18 мм – 500 метров;
  • 20 мм – 400 метров.

Фундамент под баню 6 на 6 своими руками — пошаговая инструкция

При выполнении работ своими руками чаще всего возводится мелкозаглубленный ленточный фундамент. Он обеспечивает равномерное распределение нагрузки и полностью справляется с поставленной задачей.

Габариты заливаемой ленты во многом зависит от материала стен. Для сруба готовится основание подходящей ширины, которое на 0,3 – 0,5 м заглубляют в землю. Над землей при этом возвышается около 20 – 30 см.

Инструкция по устройству фундамента данного вида включает следующие шаги:

  1. Разметка территории, согласно проектной документации. Для этой цели используются колышки и веревка, которые располагают вдоль будущей ленты;
  2. Выкапывается траншея. Ее глубина зависит от степени заглубления основания. К данному значению дополнительно прибавляют 20 см, которые необходимы для устройства «подушки»;
  3. Устройство песчаной «подушки». На дно траншеи сначала засыпается песок толщиной 10 см, равномерно распределяется по поверхности, а затем утрамбовывается. Сверху распределяется слой щебня также толщиной 10 см. Все тщательно утрамбовывается;
  4. Монтируется опалубка. Для ее изготовления можно взять подручные средства. Для устройства наземной части подойдут доски толщиной 1 – 2 см. Установленная конструкция тщательно усиливается, чтобы избежать повреждения опалубки под весом залитого бетонного раствора;
  5. На дно и стенки подготовленной траншеи застилается гидроизоляционный материал;
  6. Устанавливается армирующий каркас. Для его изготовления используются пруты с поперечными размерами 12 – 16 мм. Конструкцию выполняют двухконтурной. Для предотвращения смещения верхнего пояса относительного нижнего и обеспечения достаточной жесткости армирующей конструкции предусматриваются вертикальные перемычки, которые располагают с шагом 0,4 м. Углы ленты соединяют стержнями, выгнутыми под прямым углом. Перекрестный стык не допустим;
  7. Производится заливка бетонного раствора. Чаще всего используются марки М200 – М300.

Этапы строительства

Основные этапы можно условно обозначить:

  • расчет;
  • подготовка и разметка участка;
  • земельные работы;
  • опалубка;
  • армирующий каркас;
  • вентиляционные отверстия;
  • заливка бетона.

Расчет

Выполнить расчет фундамента самостоятельно достаточно трудно, лучше воспользоваться онлайн калькулятором

Для тех, кто, все-таки, решится сделать расчет своими силами, зная тип грунта, проще всего будет воспользоваться формулой: D= Q/R, где D- планируемая ширина, Q- нагрузка на фундамент, а R- сопротивляемость грунта.

Последнюю величину можно взять из специализированной литературы или интернета.

Подготовка и разметка участка

Как перед любыми строительными работами, необходимо расчистить и тщательно подготовить участок, убрав мусор и скосив траву, кустарники. Рекомендуется также снять верхний слой почвы, а затем разровнять грунт. Используя рулетку, верёвку и колышки надо разметить участок согласно плану-проекту

При этом необходимо обратить внимание на то, чтобы все линии были идеально ровные. Для основания под внешние стены лучше отметить ширину на 10-20 см больше, чем запланировано по плану

А под внутренние перегородки, если качество грунта позволяет, ширину можно сделать и поменьше.

Земельные работы

Далее по разметке выкапывают ямы в зависимости от типа грунта и вида фундамента. Величина заложения ленточного фундамента будет зависеть от уровня промерзания грунта. Так, к ней надо прибавить 15-20 см — это и будет глубина заложения. Обязательно надо проследить за качеством дна: оно должно быть идеально ровное.

На дно ямы выкладывают вначале слой песка 10-20 см, а потом столько же щебня. Песок необходимо напитать водой и утрамбовать. Как только это все высохнет, можно укладывать слой щебня.

Опалубка

По размерам будущего основания устанавливают опалубку. Материалом обычно служит фанера или обрезная доска. Чтобы сэкономить, лучше воспользоваться толстой фанерой, предназначенной для сплошного настила под покрытие крыши. Опалубка устанавливается высотой на 10 см больше предполагаемого уровня заливки бетоном. Скреплять щиты можно гвоздями или шурупами.

Гидроизоляция

На дно ямы выкладываются листы рубероида или полиэтилен. Опалубку тоже лучше прикрыть полиэтиленовой плёнкой, чтобы предохранить от протекания бетонного раствора.

Армирующий каркас

Для увеличения прочности, с внутренней стороны опалубки устанавливают металлическую арматуру. Для этого можно использовать горячекатаные пруты, толщина которых должна быть более 1,2 см, желательно, с антикоррозийным покрытием. Вся конструкция скрепляется при помощи проволоки из металла.

Высота каркаса должна быть больше уровня фундамента на 7-10 см

Металлический каркас составляется из секций размером 30-35 см. Вначале, вертикально в дно вбивают прутья по два ряда по сторонам опалубки. Потом металлические пруты укладывают горизонтально, образуя нижний уровень, и скрепляют с помощью проволоки. Следующий этап — верхнее крепление арматуры. Эти ряды соединяют при помощи коротких поперечных перемычек.

Вентиляционные отверстия

Желательно сделать отверстия для улучшения вентиляции и проводки коммуникационной системы, если есть для этого необходимость. Для того, чтобы создать такое отверстие, куски пластиковых труб закрепляют чуть выше уровня почвы, а для коммуникационных — ниже. Это можно будет сделать и потом, когда вся конструкция будет готова, но легче это сделать до бетонирования.

Заливка бетона

Для возведения ленточного фундамента под баню размером 6Х4 лучше применять бетон марки не ниже М200 для того, чтобы обеспечить максимальную прочность будущей постройки. Для раствора можно использовать щебень и песок в соотношении или 3: 2, или 2:1. Онлайн калькуляторы для расчета компонентов доступны в сети.

Полученным раствором заливают опалубку. Для получения монолитной конструкции, лучше сделать это за один раз, причем слой бетона должен быть не менее 20 см. Чтобы в смеси не накапливался воздух, периодически стоит прокалывать раствор.

Полное высыхание фундамента будет лишь через 3-4 недели. Если температура воздуха достаточно низкая, основание лучше покрыть пленкой, а если высокая — специалисты рекомендуют периодически смачивать его водой, чтобы на поверхности не образовались трещины.

В целом, сделать ленточный фундамент под баню 6Х4 своими руками совсем не трудно. Главное рассчитать правильно размеры основания будущей постройки и учесть тип грунта.

Подробнее о том, как возвести ленточный фундамент под баню размером 6Х4 своими руками можно посмотреть в видео:

Какая должна быть глубина?

Итак, глубина основания будет зависеть от глубины промерзания грунта, а также от типа грунта (песок, глина, болотистый) и давления строения на грунт (а это, в свою очередь, зависит от материала стен и этажности бани).

Информация. Если в составе грунта есть разные виды глины, то почва считается средней плотности, в результате чего идеально подойдет ленточный или столбчатый вид фундамента с определенной глубиной.

При выборе, какой глубины будет основание под баню, нужно учитывать еще и другие факторы:

Температура региона зимой, в котором будет проводится строительство (сейчас большинство строителей учитывает средний показатель, в результате чего заливают фундамент с глубиной 90 сантиметров. Но, если есть вероятность очень холодных зим, следует перестраховаться, в результате чего его заглубляют с запасом- не меньше, чем на 1,10 метра; Возможность отопления подвала в зимний период. Следует понимать, что те объекты, которые не будут отапливаться, следует закладывать на 10% глубже того уровня, на котором обычно происходит промерзание в данной местности. Конструкции отапливаемого варианта укладывать нужно на 30% выше

Фундамент под внутренними стенами разрешено углублять меньше, но всё же минимум на 40 сантиметров, что очень важно; Глубина промерзания. Следует учитывать водонасыщенность грунта, а также его плотность; Свойства почвы
