Водоснабжение из колодца – надежная схема подачи воды круглый год

Преимущества водоснабжения из колодца

К достоинствам системы специалисты относят:

  • простую установку – не требуется помощь строителей и гидрологов;
  • минимум затрат – обустройство требует в 2-3 раза меньше финансов, чем бурение скважины;
  • доступ к воде даже при отсутствии электричества;
  • меньшее количество железа и других примесей, присутствующих в скважинной воде;
  • возможность очищения от ила и песка собственными руками;
  • применение недорого оборудования для выкачивания воды.

Из недостатков этой системы можно выделить то, что при глубине до 10 м часто уровень воды скачет, и в засушливое время она может уйти так далеко, что водопровод будет работать очень плохо.

Какой лучше выбрать насос для колодца?

Выбор насоса напрямую связан в уровнем глубины колодца.

  1. Поверхностный. Установка его производится либо рядом с домом, либо рядом с колодцем. Такой вид насоса рассчитан на прокачку воды преимущественно в летний период и с глубины не более 8-9 метров. Его рекомендуется использовать для небольших объемов прокачки или для разового забора воды.
  2. Погружной. Используется для прокачки воды с глубины от 9 до 200 м. Эффективен в использовании круглый год и используется для работы автонасосных систем. Погружные насосы сложнее в своей конструкции и их монтаж в систему требует больших усилий. Цена их также дороже. Однако, в отличие от поверхностных, они способны перекачивать больший объем воды и являются более прочными.

Подойдет ли вибрационный насос?

Такие насосы имеют легкую, удобную в использовании конструкцию и подходят как для сезонного, так и для круглогодичного пользования. Этот вид насоса подходит и для забора воды из колодцев в частный дом разной глубины. При установке его для нижнего забора воды, он будет вытягивать всю воду достаточно быстро, а при верхнем – не станет перегреваться.

Тем не менее, такой насос не защищен ничем от нападок примесей. Из-за этого он может выйти из строя сразу, как только уровень воздействия на него не распадающихся элементов станет обременяющим его работу.

Выбор насоса для системы водоснабжения – важное дело. Необходимо учитывать ряд факторов:

Характеристики колодца. Мощный насос будет просто неуместен там, где уровень поступающей воды низкий

Поэтому здесь важно учитывать два аспекта: насколько высок уровень поступающей непосредственно в колодец воды, и сколько воды необходимо будет постоянно иметь в использовании. Характеристики насоса

Важно, какой напор сможет обеспечивать насос и сколько точек он сможет обслуживать. Как часто необходимо будет прокачивать воду. В случае, если вода нужна будет на постоянной основе, подойдет мощный насос.

Выбор насоса зависит от личных предпочтений, необходимости и технических характеристик колодца.

Достоинства зимнего внешнего водопровода

Зимняя схема подводки внешней магистрали к дому из колодца целесообразна не только для частных построек с постоянным проживанием. При наличии утепленного кессона или размещении насосного оборудования поверхностного типа в подполе допускается в холодное время оставлять жидкость в наружной части системы, сливая воду из внутреннего трубопровода. К преимуществам зимней схемы относится облегченный запуск помповой станции после обогрева помещений в частном доме.

Глубинный насос предпочтительнее всасывающего благодаря отсутствию затруднений при включении. Рабочее состояние наружного участка магистрали, поставляющей влагу в жилое здание, и предотвращение необходимости размораживания свидетельствует в пользу подобного способа разводки.

Водоснабжение в холода требует утепления верхней зоны колодца и входящий патрубок, установленный в сборном или монолитном фундаменте. Для экономии рекомендуется вместо создания мелкозаглубленного водопровода, нуждающегося в обогреве кабелем, заводить трубы в здание в траншее, вырытой ниже границы промерзания. Подобный вариант применим для домов с постоянным проживанием.

Подробная схема водопровода загородного дома

Завести воду в строение можно по определенной инструкции.

  • Сначала его прокладывают под землей или по ее поверхности.
  • Затем опускаются в колодец, где монтируется глубинный насос.
  • При прокладке внешнего трубопровода желательно использовать небольшое количество стыковых соединений, вообще лучше делать цельную нитку от колодца до ввода в дом, к тому же ее обязательно нужно утеплить.
  • Изоляция трубопровода выполняется из различных материалов, самый простой — мин. вата.
  • После того как дейдвуд заведен, начинается обвязка оборудования.
  • Если говорить о насосной станции, которая будет находиться внутри жилого здания, то желательно организовать собственное помещение.
  • По дому разводку можно сделать из полипропиленовых труб.
  • Ее следует начать от приборов с большей потребительской способностью, (например, унитаз или душевая кабина) к меньшим (раковина и мойка).

Установка колец

Таким способом производится опускание кольца. Как только оно погрузиться полностью в шахту, можно устанавливать поверх второе. И таким образом до дна колодца

Надо обратить внимание на то, что нижние изделия будут располагаться в воде. Это может быть 1-3 кольца

А значит, между ними надо проложить герметизирующий материал, который закроет стыки между ними. Для этого обычно используют пеньковую веревку. Искусственные материалы применять нельзя. Стыки, расположенные выше уровня воды, заделывают цементными растворами.

Установка колец с помощью подъемного крана

Если на участке грунт песчаный, то нередко возникают ситуации, когда нижние кольца смещаются вниз, а верхние, зажатые осыпавшимися стенками, остаются на месте. В том случае рекомендуется кольца скрепить между собой металлическими скобами или перфорированными профилями на дюбеля или анкера.

Соединение бетонных колец металлическими скобамиВерхнее кольцо колодца

Способы теплоизоляции колодца

Своевременное утепление зимнего колодца поможет избежать проблем с промерзанием подземного участка шахты. Образование ледяной корки приводит к негативным последствиям:

  • выходит из строя насос и другое оборудование;
  • лед оказывает давление на стенки бетонных колец, вызывая образование трещин.

Монтаж пенополистирола

Утеплить конструкцию можно плитами пенополистирола или другого материала с аналогичными свойствами. Для эффективности изоляции кольца откапываются на глубину до 1,5 м, а затем обклеиваются утеплителем и засыпаются землей. Такой вариант имеет несколько преимуществ:

  • доступная стоимость;
  • долговечность;
  • пенопласт устойчив к влаге и гниению.

Для утепления колодца используют пенополистирол

Изготовление колодезного домика

Монтаж деревянного колодезного домика действенный, но дорогостоящий метод утепления. Дерево служит хорошим изолятором тепла, исключая риск промерзания верхней части шахты. Оригинальная деревянная конструкция кроме практического использования служит декоративным украшением дачного участка.

Такой домик — один из вариантов утепления источника водоснабжения

Напыление полиуретана

Один из методов защиты источника от зимних морозов – напыление на наружную часть ствола полиуретановой пены. Получается прочный монолитный слой, надежно защищающий бетонные кольца от холода. Работа довольно трудоемкая, придется откопать шахту на 1,5-2 м, а после застывания пены снова засыпать.

Напыление полиуретана

Гидроаккумулятор

Это обязательный элемент системы водоснабжения, независимо от вида используемого насоса. Именно здесь устанавливают датчики и автоматику, управляющую включением и отключением насоса и поддерживающую требуемый уровень давления в системе. Если не будет накопительной емкости (гидроаккумулятора), то насос будет срабатывать при включении/отключении любого потребителя воды.

Но емкость гидроаккумулятора у них небольшая (20-50 л), поэтому сколь значимого резерва воды они не создают. Назначение такой емкости чисто функциональное – всасывающий насос работает только при наличии воды в заборном патрубке и в нем самом, а вода в емкости просто «поддерживает» его в рабочем состоянии. Но даже такой небольшой резерв уменьшает количество включений/выключений станции и исключает вероятность гидроударов в системе.

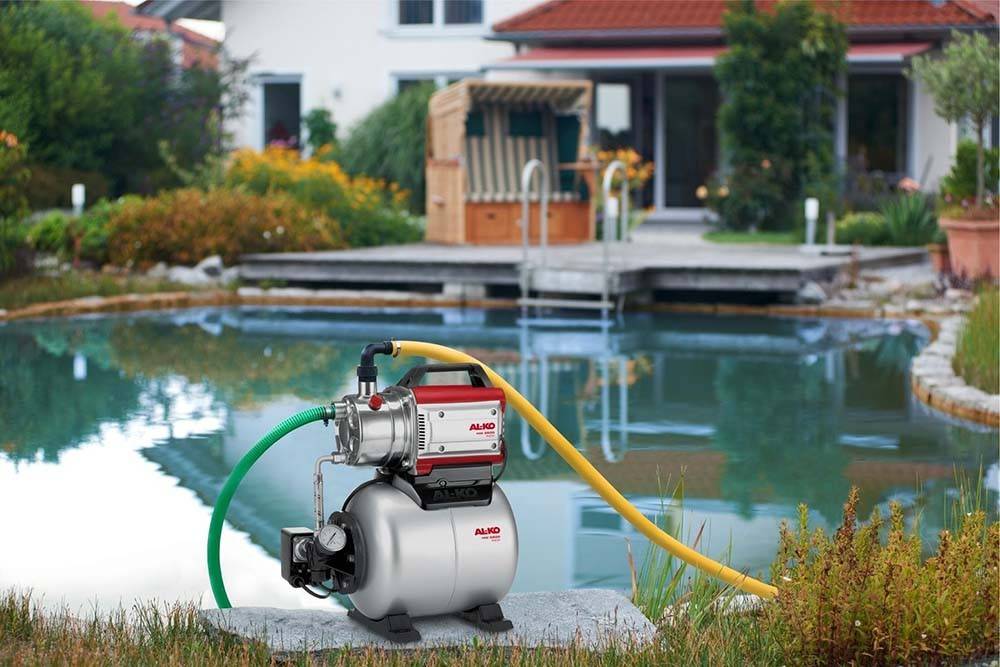

Насосная станция с автоматикой и гидроаккумулятором Источник home-help.com.ua

В схеме водоснабжения частного дома из колодца с погружным насосом используют гидроаккумуляторы большой емкости. Чем больше объем резервуара, тем реже срабатывает автоматика при уменьшении давления в системе, а учитывая, что для любого электродвигателя режим «старта» наиболее тяжелый, это положительно сказывает на сроке службы оборудования.

Выбирая модель гидроаккумулятора, учитывают объем потребления воды, который зависит от состава семьи. Кроме того, надо «привязать» его размеры и тип установки (вертикальный или горизонтальный) к особенностям помещения, внутренней разводке труб, плюс необходимо предусмотреть возможность его обслуживания.


Есть и такие модели гидроаккумуляторов, которые могут обеспечить стабильную работу системы водоснабжения дома на несколько семей Источник remkasam.ru

Требования к источнику

При составлении схемы водоснабжения, будь то водопровод на даче или монтаж системы в частном доме, нельзя забывать про СНиП. Вот несколько технических характеристик, которые нужно соблюдать:

  1. Шахта должна быть глубокой. Не менее четырех-пяти железобетонных колец.
  2. Материал, из которого собирается колодец, должен быть надежным и прочным. Лучше всего подойдет железобетонное кольцо диаметром 1,5–2,0 метра, с пазовой системой сборки. Вместо них можно использовать железобетонные трубы диаметром не менее 800 см, установленных вертикально раструбом вверх.
  3. Необязательное требование – внешняя герметизация колец листом ПНД. Новая передовая технология будет преградой ила и глины, которая в любом случае будет проникать вовнутрь. Тут следует помнить, что отверстия в кольце все равно придется делать, иначе источник просто высохнет.
  4. При монтаже источника обязательно на самое его дно насыпают 20–30 см песчано-гравийной смеси, а лучше всего отсева с камнями крупной фракции.
  5. После установки колодца его полностью засыпают отсевом или ПГС. Так как в шахту должна проникать вода, его нельзя делать слишком герметичным.
  6. Последним требованием будет абсолютный запрет на использование металла. Он со временем начнет окисляться и ржаветь и никакой фильтр здесь не поможет.

Принцип разводки труб по дому

Разводка по дому труб бывает:

  • Последовательная.
  • Параллельная.

От основной трубы делают отводки к сантехнике, потом при помощи тройников ветки ведут к точкам подключения.

Коллекторное (параллельное)

Заключается в прокладке от главной трубы отдельных труб к точкам разбора воды. Потребуются отдельные ветви для горячего и холодного водоснабжения.

Для холодной воды коллектор делают рядом с главным вводом, а горячий – около водонагревателя (колонки). Перед обоими коллекторами ставят фильтры очистки и редуктор давления.

Принцип подачи воды

Горячее и холодное водоснабжение в доме может быть:

С «глухой» разводкой. Труба заканчивается тупиком на последней водоразборной точке. Существенный минус – небольшое давление в конце трубы, медленное поступление воды.

С циркулярной разводкой. Монтируется круговая подача воды, она особо оправдана при подаче воды из колонки (горячая). Так можно сохранить хороший напор и температуру.

Специалисты советуют комбинированный вариант: холодную воду пускают по глухой разводке, горячую – по циркулярной.

Приступаем к изготовлению дачного водопровода

Итак, позади и проектирование, и определение источника водоснабжение. Теперь нужно понять, как сделать водопровод на даче своими руками из колодца. Процесс этот можно разделить на несколько этапов.

Монтаж насосного оборудования

Насос – очень важный элемент водопровода. Выбирать его нужно очень ответственно. Опять же, исходить нужно в основном не из цены, а из следующих факторов:

  • технических параметров механизма (в особенности мощности);
  • энергопотребления;
  • уровень шума при работе;
  • степени защищенности от влаги и перепадов температур;
  • гарантии работы;
  • репутации производителя.

В зависимости от способа подъема воды из источника выделяют разные типы насосов:

Поверхностный насос При строительстве водопровода на даче своими руками из колодца его применяют чаще всего. Он предназначен для неглубоких колодцев (до 7-8 метров). Выделяют 2 вида механизмов:

  1. Центробежный насос вращает воду с помощью одного или нескольких колес. За счет центробежных сил струи воды попадают на края, откуда по специальным трубкам идут в главную трубу системы. В большинстве случае мощность устройства около 4 кубометров в час, и этого вполне достаточно для летнего полива огорода и сада.
  2. Вихревой насос работает за счет создания циклических завихрений воды, в результате которых потоки устремляются на поверхность. Его мощность примерно такая же, как у центробежного.

Поверхностный насос всегда устанавливается в доме. К колодцу от него идет специальная труба, по которой вода поступает на поверхность.

Видео: как смонтировать водопровод с насосом своими руками

Устройство обладает рядом достоинств:

  • демократичная цена;
  • небольшие энергозатраты;
  • мобильны (их можно переносить и ставить в разных местах).

Однако, если вам нужно сделать своими силами зимний водопровод на дачном участке из колодца, то поверхностный насос не подойдет – он не имеет достаточной мощности для покрытия всех потребностей в воде: из глубоких скважин (от 10 метров) устройство не сможет поднять воду на поверхность.

Погружной насос

Этот механизм рассчитан на более глубокие залегания воды (обычно до 20 метров). Он может применяться и в колодцах, и в скважинах.

Механизм надежно защищен корпусом от попадания воды и обладает мощностью примерно такой же, как у поверхностного насоса (4 кубометра в час).

Однако в отличие от поверхностного насоса, погружной устанавливают прямо на глубину на специальную основу.

При этом в доме не будет слышно шумов от его работы, а благодаря другому принципу функционирования он может поднять воду с большей, чем поверхностный насос, глубины.

Видео обзор погружного насоса для водопровода

Сравнение этих двух устройств демонстрирует рисунок ниже.

Автоматическая насосная станция

Наконец, нередко применяют и насосную станцию. Она отличается от первых двух устройств тем, что сам электрический двигатель и гидравлическая система находятся в разных отделах. В качестве источника энергии используется бензиновый или дизельный генератор.

Устанавливается система на поверхности, а с колодцем соединена специальной трубой, как показано на этой схеме.

Система всегда содержит фильтры различной степени очистки, поэтому вода, которую она выкачивает, вполне может использоваться в домашних условиях для питья, приготовления пищи и других бытовых назначений.

Схематично все элементы этой системы представлены на рисунке.

Правила обслуживания водопровода

Правильно установленная система редко дает сбои, однако профилактические работы и осмотры могу предупредить некоторые поломки.

  • насос — следить за работой насоса, вовремя чистить его и заменять расходные материалы, например, резиновые прокладки;
  • герметизация — при изменении состава воды проверять герметизацию колодца (возможно попадание поверхностных вод);
  • давление — следить за давлением в системе (норма – от 2,5 до 4 атмосфер);
  • фильтры — использовать фильтры, которые очищают воду от крупных частиц и примесей, чем предупреждают механические поломки оборудования.

Автоматизация процесса позволит контролировать систему даже при вашем отсутствии. В случае резкого изменения давления или аварийного пересыхания источника сработавшее реле остановит работу станции.

Монтаж водопроводной системы

Начинают монтаж системы с разводки внутри дома. Все трубы и точки необходимо вывести в единую сеть, которая расположена в подсобке или подвале. Там же устанавливают оборудование. Далее начинается прокладка трубопровода.

Укладывают трубы под уровнем промерзания грунта, чтобы зимой не было перебоев с подачей воды. Если же водопроводом будут пользоваться только летом, их достаточно уложить в неглубокие траншеи или прямо поверх земли.

В колодец через шахту выводят один край трубы, а другой направляют в дом. Далее обязательно герметизируют сделанные отверстия на всех этапах прокладки трубопровода. В колодце труба должна лежать в 0,5-1 от дна, но не больше, если используется поверхностный насос. Конец обязательно накрывают сетчатым фильтром.

Установка насосного оборудования


Перед выводом трубы к потребителям нужно установить систему водоочистки

Монтаж системы водоснабжения:

  1. Если используется погружной насос, его опускают на глубину в 35-50 см от дна источника, а патрубок оборудуют защитным фильтром. Для крепления используют прочный трос. Поверхностный насос устанавливают в подготовленное закрытое помещение, в котором температура не падает ниже +2.
  2. После насоса устанавливают обратный клапан, который не дает воде поступать назад из собирающей емкости. При наличии грубых примесей перед клапаном ставят фильтр грубой очистки.
  3. В подсобном помещении устанавливают систему очистки воды, подобранную после консультации специалиста, который выдал заключение о пробах из колодца. Бывает, что полноценная фильтрующая система не требуется, тогда на трубу в доме ставят фильтр тонкой очистки.
  4. Для нормализации давления устанавливают гидроаккумулятор, который собирает воду и регулирует включение/выключение насоса.
  5. Устанавливают реле давления и манометр, раздаточный узел подключают к электричеству.

Остается подключить внутридомовые трубы, относящиеся к системе внутреннего водопровода. Если требуется горячая вода, водонагреватель подключают к водопроводу в соответствующем месте.

Водопровод для сезонной эксплуатации

В доме для постоянного проживания устройство водопровода из колодца в дом своими руками должно выполняться с учетом множества технических требований. Например, трубы необходимо зарывать в грунт на глубину, превосходящую глубину промерзания.

Если это требование не выполнить, с первыми же заморозками система поставки воды в дом выйдет из строя. Для теплоизоляции используют многослойные трубы, традиционные утеплители, например, комплект минвата + геотекстиль.

Все кардинально меняется, если большую часть года система находится в консервации. Приезжая на несколько недель, вы устанавливаете насос с гибким шлангом и подключаете его к внутренней разводке.

Теплоизоляция не нужна, так как даже в северных регионах летняя температура не опускается ниже 0 °С.

Важно предусмотреть устройство, отвечающее за слив воды во время отъезда. Чаще всего это простой сливной кран, который монтируют около обратного клапана, в нижней части горизонтальной трубы

Если воду не слить, она замерзнет и разрушит коммуникации.


Накопительный водонагреватель в период консервации также нуждается в полном освобождении от воды. Для слива холодной и горячей воды предусмотрены два отдельных крана

Тем, кому вода нужна для полива огорода и летнего душа, еще проще: достаточно к насосу присоединить сборную конструкцию из труб и шланг. Точки разбора можно установить в любом удобном для использования месте: в саду, огороде, на газоне возле дома.

Перед отъездом конструкцию разбирают, сушат и вместе с насосом убирают в подсобку – до наступления следующего теплого сезона.

Разновидности насосов для колодца

По способу установки есть два типа насосов для колодцев:

  • поверхностные;
  • погружные.

Существуют еще и полупогружные насосы, которые устанавливают в виде «поплавка» на зеркале воды. Но учитывая воздушный тип охлаждения агрегата и довольно жесткие требования по рабочим температурам, которые невозможно обеспечить в невентилируемом объеме колодезной шахты, для этих целей их не используют.

Поверхностные (всасывающие) насосы для водоснабжения частного дома из колодца устанавливают, если высота подъема воды не превышает 7-9 метров. Можно увеличить этот показатель за счет внешнего эжектора, но при этом снизится производительность оборудования.


Самовсасывающий насос с выносным эжектором Источник bestprice.gr

Есть естественные ограничения и по рабочим температурам – обычно этот показатель начинается от +4°C. Поэтому поверхностный насос для колодца для водоснабжения дома используют либо в составе летнего водопровода, либо устанавливают его в кессоне или подвале дома (но не далее 10-12 м от источника). Кстати, если кессон сделан правильно, и его «рабочая» поверхность находится ниже уровня промерзания, то это позволяет выиграть дополнительных 1.5-2 м высоты подъема воды. Но это преимущество имеет смысл, если за дальнейшую подачу воды к точкам потребления отвечает своя насосная станция.


Схема водоснабжения с «повышающей» насосной станцией после накопительного бака Источник mainavi.ru

Погружные колодезные насосы способны поднимать воду на высоту до 100 м. Это не означает, что есть колодцы такой глубины, просто запас необходим, чтобы поднять воду до накопительной емкости, которую располагают как можно выше, например, на утепленном чердаке дома. А самые мощные модели могут использовать для коллективного использования одного источника несколькими домами или коттеджами (если это позволяет дебит колодца).


Погружной насос для колодца Источник vse-o-kanalizacii.ru

При использовании такого мощного оборудования отпадает необходимость установки еще одного насоса для подачи воды, так как она из гидроаккумулятора попадает к точкам разбора за счет постоянного высокого давления в системе.

Колодец отличается от других источников своей универсальностью – для подачи воды можно использовать еще и скважинные насосы. Они отличаются от колодезных меньшим диаметром и бо́льшей длиной при одинаковых остальных характеристиках. Но цена на такое оборудование выше.

Особенности летнего внешнего водопровода

В зависимости от сезонности проживания в доме выбирают способы прокладки внешней части водопровода.

Если это дом за городом, и в нем проживают только в теплое время года, то можно выбрать «летнюю» схему водопровода.

В этом случае, если позволяет глубина колодца, используют поверхностный насос, который можно устанавливать просто под навесом, защищающим его от осадков и от солнца. И экономят значительные средства на обустройстве кессона (яма, стенки, утепление, лестница, крыша, герметичный люк).

Водопровод от насоса к дому можно проложить по «бюджетной» схеме, используя мелкие траншеи, глубину которых выбирают таким образом, чтобы не повредить трубы при вскапывании участка.


Такая прокладка труб подходит для дачи или «летнего» дома в деревне Источник izhevsk.ru

Можно вообще уложить трубы на поверхности земли, но они явно не будут украшать ландшафт, а по окончании сезона их придется демонтировать и спрятать «под замок».

Еще одна статья экономии – ввод в дом. Трубу можно завести либо через цоколь, либо вообще через стену. И не надо сверлить отверстие в монолитном или сборном фундаменте, если оно не было предусмотрено при строительстве.

Организация системы подачи воды

Как уже говорилось, схема водоснабжения дома из колодца может быть организована автоматически (с помощью насосной станции и контролем всех параметров системы электроникой), так и в ручном режиме – включением насосного оборудования по мере необходимости. Второй вариант подходит для сезонного проживания или редко используемых помещений (бани, отдельно стоящего бассейна или сауны).

Внутри дома разводка от места входа подающей трубы осуществляется последовательным или коллекторным способом. В первом случае тройники на основную трубу монтируются в местах подключения сантехнических приборов и потребляющей воду техники (стиральные и посудомоечные машины). Напор воды по мере удаления от входа уменьшается, одновременная эксплуатация всех приборов затруднена. Коллекторный способ разводки предусматривает подвод трубы питания к каждому «потребителю» отдельно.

При этом напор в системе равномерный, нет сильно «затухания» давления в одном из сантехнических устройств. Более детально схема разводки по коллекторному принципу показана ниже.

Монтажные работы в доме

В здании монтажные работы по устройству водопровода от колодца осуществляются по принципу:

  • краны для общего подключения домовой разводки и слива воды обратно в колодец устанавливаются в нижней точке системы;
  • разводка труб и подключение сантехнических приборов-потребителей идет последовательно, снизу вверх. При этом стыки труб и места подключения приборов герметизируются более тщательно, чем при устройстве водопровода в квартире. Это связано с возможными перепадами давления в системе;
  • система дополнительной фильтрации питьевой воды (при отсутствии фильтра тонкой очистки в начале распределительной системы) монтируется непосредственно на кухне, с присоединением отдельного крана или использованием смесителя с дополнительным изливом.

Варианты теплоизоляции трубопровода

Если особенности рельефа не позволяют опустить магистраль на достаточную глубину, то копается траншея в 50-60 см и выполняется утепление. Организовать изоляцию труб от мороза можно твердыми и мягкими материалами. Жесткий утеплитель для труб – это скорлупа из пенопласта, отличающаяся доступной стоимостью и отличными теплоизолирующими свойствами. В качестве мягкой энергосберегающей оболочки популярны и другие материалы:

  • цилиндры из базальтовой ваты с фольгированным покрытием;
  • оболочка из вспененного полиэтилена.

Утеплители не восприимчивы к низкой температуре и просты в монтаже. Их достаточно надеть на трубу и заклеить шов металлизированным скотчем.

Утеплители труб бывают мягкие…

…и жесткие

Греющий кабель

Труба с греющем кабелем

Если трубы уложены близко к поверхности земли, то им угрожает промерзание. Теплоизоляционные материалы частично защищают трубопровод от низких температур, но не могут противостоять сильным морозам. Самый незащищенный участок – точка прохождения трубы через фундамент дачи. Температура воды на входе в дом близка к нулю, поэтому требует дополнительное утепление. Обеспечить бесперебойное водоснабжение позволит использование нагревательного кабеля. Для монтажа на водопровод используется 2 вида устройств:

  1. Резистивный кабель – металлические жилы нагреваются при прохождении тока. Температура провода постоянная, она зависит от заложенной мощности. При монтаже требуется установка датчика. Нельзя допускать пересечения витков кабеля, иначе он сгорит.
  2. Саморегулирующийся кабель – его действие основано на свойствах металлополимерной матрицы. Устройство самостоятельно регулирует температуру на различных участках. Плюс кабеля – низкое потребление электричества.

Саморегулирующийся кабель

Греющий кабель можно проложить по всей длине зимнего водопровода, но это дорогостоящая процедура. Потребуется купить кабель и защитную теплоизоляцию. Чтобы сэкономить без ущерба качества, достаточно установить саморегулирующийся кабель в месте ввода трубопровода в постройку.

Если на даче пропадет электричество и кабель перестанет греть трубы, теплоизоляционная оболочка на время защитит их от мороза.

Из каких материалов монтируют колодцы

Обычно в колодезную шахту после проведения земляных работ устанавливают колонну из различного вида стройматериалов, после чего на дно засыпают щебень и песок для фильтрации и очистки воды от глиняных примесей.

Традиционный материал для монтажа колодцев — железобетонные кольца различных диаметров и высот. Наиболее подходящими для установки являются их разновидности внутренним диаметром 1000 мм и высотой 890 мм (по ГОСТ 8020-90) с замком. Для обеспечения высоких прочностных характеристик их выпускают из тяжелого бетона, которым заливают арматуру.

Для герметизации шахты многие используют бетонные плиты с люком, который закрывают легкой полимерной крышкой.

Основные преимущества бетонных колец — невысокая стоимость, долгий срок службы, надежность и прочность.

Более современными колоннами для неглубоких колодцев служат отрезки двухслойных гофрированных труб больших диаметров (Корсис, Прагма), основным материалом изготовления которых является полиэтилен низкого давления (ПНД). Их намного легче и быстрее монтировать, однако высокая цена гофротруб сдерживает их широкое использование.

Одна из основных областей применения полимерных трубопроводов — восстановление (реновация) частично разрушенных бетонных и загрязненных колодезных шахт.

В торговой сети можно встретить полимерпесчаные кольца, которые выпускают некоторые коммерческие фирмы. Они имеют внутренний диаметр 960 мм, высоту около 200 мм и толщину стенки 40 мм. Из них можно смонтировать сборную шахту практически любой высоты. Однако и данные изделия из-за своей высокой цены и недостаточно надежной герметичности между кольцевыми фрагментами не получили широкого распространения в быту.

Остальные экзотические и трудоемкие варианты устройства бытовых колодцев — выкладка шахты из бревенчатого сруба, кирпича, строительных блоков, заливка ее бетоном, в силу своей непрактичности не нашли применения в быту.

Рис. 3 Водоснабжение частного дома из колодца с накопительным баком

Как добиться хорошего напора воды из колодца

Используя некоторые монтажные хитрости, можно добиться более высокой производительности системы водоснабжения.

Например, чтобы стабилизировать давление в трубах и обеспечить необходимый напор воды, гидроаккумулятор или накопительный бак устанавливают в верхней части дома, например, на чердаке. Насос должен быть достаточно мощным, защищенным от снижения давления в сети.


Схема водоснабжения дачного дома с использованием накопительного бака, установленного на чердаке. Подача воды в дом осуществляется с помощью погружного насоса

Чтобы воды хватало всем, следует подобрать бак достаточного объема. При расчете используют размер суточного расхода воды на 1 человека, который равняется в среднем 50 литрам (при постоянном проживании).

Устройство для подачи воды, напротив, монтируют в нижней части здания – в подвале или цоколе, чтобы было удобнее провести коммуникации к насосному оборудованию, находящемуся в колодце.

Прокладка труб и использование простой насосной станции выглядит следующим образом

От колодца прокладывают наружный водопровод, для этого копают траншею глубиной не менее 1,5-2 метра (насколько промерзает почва). Обязательно трубу утепляют. В кольцах колодца делают на глубине траншеи отверстие, которое должно быть равным по диаметру с диаметром (габаритами) скважинного адаптера. Такое же отверстие делают и в фундаменте или прокладывают под ним.

Состоит трубопровод из 2 частей:

I – от адаптера в колодец. На этой ветке ставят эжектор, фильтр, обратный клапан, не дающий выливаться воде в колодец.

II – от адаптора к подвалу и всасывающему патрубку на насосе, который монтируется в подвале. Шаровым краном разделяют торец трубопровода и патрубок насоса.

После обертывания подземной трубы пенопластом или чехлом из вспененного полипропилена, траншею закапывают.

Схема водоснабжения «погружной насос-колодец»

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
