Защитный слой бетона для арматуры в фундаменте — рекомендуемая толщина раствора

Толщина защитных слоев

Конкретные значения толщины защитного слоя бетона устанавливаются нормативными документами — СНИП и созданными на их основе Сводами Правил. При этом обязательно учитываются особенности железобетонной конструкции, о которых было сказано выше.

Нормативы «разбросаны» по нескольким документам, поэтому попробует все же сделать некую «сублимацию», чтобы картина получилась максимально наглядной.

  • Если обратиться к положениям СНиП 52 — 01-2003 «Бетонные и железобетонные конструкции», пункт 7.3 «Требования к армированию», то в их подпунктах о защитном слое сказано, что толщина защитного слоя бетона должна быть не меньше диаметра арматурного прута, но при этом и не меньше 10 мм.
  • Теперь – Свод Правил СП 50 — 101-2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений». Здесь уже информация – более конкретная:

— Для продольной рабочей арматуры фундаментных балок (ленточных фундаментов) и сборных оснований толщина защитного слоя должна выдерживаться не менее 30 мм.

— Для монолитных фундаментов рекомендуется выполнять бетонную подготовку основания, толщиной 100 мм. Допускается трамбованное песчаное или щебенчатое заполнение с последующей заливкой стяжки. В обоих этих случаях толщина защитного слоя для продольной рабочей арматуры в области подошвы должна составлять не менее 35 мм.

— Если монолитный фундамент, по обоснованным соображениям, будет заливаться без упомянутой выше бетонной подготовки, только на песчано-щебеночную подушку, то защитный слой в области подошвы должен составить не менее 70 мм.

Следующий регламентирующий документ – Свод Правил СП 52 — 101-2003 «Бетонные и железобетонные конструкции без предварительного напряжения арматуры». Он дает нам следующую информацию:

— Для железобетонных конструкций, расположенных в закрытых помещениях с нормальным или пониженным уровнем влажности, для рабочей арматуры достаточно толщины защитного слоя 20 мм.

— То же, но для помещений с повышенным уровнем влажности и без проведения в них специальных дополнительных защитных мероприятий, толщина защитного слоя возрастает до 25 мм.

— Для железобетонных конструкций, расположенных на открытом воздухе, без проведения дополнительных защитных мероприятий, потребуется слой в 30 мм.

— Для конструкций, расположенных в грунте, в том числе и в фундаментах при выполнении бетонной подготовки, устанавливается минимальная толщина слоя в 40 мм.

При использовании сборных элементов толщина защитного слоя для них может быть уменьшена на 5 мм.

Для конструктивной арматуры показатели толщины защитного слоя также могут быть уменьшены на 5 мм по сравнению с нормативами для рабочих прутов. Но при этом все равно соблюдается жесткое правило, чтобы толщина слоя не стала меньше диаметра самой арматуры.

Еще один очень интересный документ. Если посетить форумы профессиональных строителей, то можно заметить массу положительных отзывов о справочном пособии «Проектирование железобетонных конструкций» под редакцией доктора технических наук А. Б. Голышева . Эта книга вышла еще в 1985 году в Киевском издательстве « Будiвельник », затем неоднократно переиздавалась. И, по мнению многих профессионалов — ничего лучше до сих пор для практических расчетов не предложено. Есть смысл ознакомиться и с рекомендациями этого справочного пособия:

— Толщина защитного слоя для сборных фундаментов и фундаментных балок, вне зависимости от сечения – 30 мм.

— Для монолитных фундаментов, устраиваемых на бетонной подготовке, или без нее , но на скальной грунте – 35 мм.

— Монолитные фундаменты без предварительного выполнения бетонной подготовки – 70 мм.

— Для поперечной, распределительной и конструктивной арматуры, если минимальный размер сечения (высота или ширина) конструкции менее 250 мм, толщина защитного слоя должна составлять не менее 10 мм. При размерах сечения более 250 мм этот параметр возрастает до 15 мм. Понятно, что им в этом случае действует единое правило – толщина не может быть меньше диаметра арматурного прута.

Этим же пособием рекомендуется толщина защитного слоя с торцевых сторон продольных и поперечных арматурных прутьев, проходящий по все длине или ширине железобетонной конструкции.

— Для сборных элементов длиной до 9 метров включительно – 10 мм.

— Для монолитных элементов длиной до 6 метров, при диаметре арматуры до 40 мм – 15 мм.

— Для монолитных элементов длиной свыше 6 метров при диаметре арматурных прутов до 40 мм, а также для конструкций любой длины при диаметре прутов более 40 мм – 20 мм.

Наконец, стоит посмотреть еще и на СНиП — 87 «Несущие и ограждающие конструкции», в котором оговорены возможные отклонения от заданных параметров толщины защитного бетонного слоя :

Минимальный защитный слой

В системах, не подвергаемых предварительным напряжениям, наименьшая защита из раствора с учетом эксплуатационных особенностей и окружающей изделие среды, определена стандартно:

  • для сухих комнат закрытого типа – 2 см;
  • в помещениях с высоким уровнем влажности – 2.5 см;
  • для изделий, эксплуатируемых на улице – 3 см;
  • в почве либо на ее поверхности – 4 см.

Если сборные элементы изготавливались на заводе, приведенные параметры разрешается снизить до пяти миллиметров. Но в каждом случае необходимо следить за тем, чтобы толщина бетонного слоя не была меньше, чем арматурное сечение.

Техническая документация, по которой проектируются изделия из железобетона, устанавливает условия дополнительного характера:

  • на сооружения из тяжелых бетонных смесей М 250 и более, слой раствора допускается на пять миллиметров меньше, чем сечение металлического прутка;
  • это же условие распространяется на все конструкции промышленного производства;
  • для арматуры, растянутой предварительно, максимальная защита из бетона может быть не более пяти сантиметров.

Шаг прутьев, установленных поперечно, не должен быть более высоты сечения монолитного бетона, а для расположенных продольно такой промежуток составляет не меньше 0.1 от площади всей поверхности.

С учетом типа изделий, минимальный бетонный слой равен:

  • для плит и стенок толщиной до десяти сантиметров – 1 см, для остальных – 1.5 см;
  • для балок, перемычек и плитных ребер до 25 см – 1.5 см, в остальных случаях – 2 см;
  • для колонн и стоек – 2 см;
  • для сборных железобетонных элементов – 3 см;
  • для фундаментных монолитов, имеющих бетонную подготовку – 3.5 см, остальных – 7 см.

Все распределительные элементы, расположенные поперечно, покрываются бетоном, слой которого достигает 1 – 1.5 см.

Расчет количества

Перед тем, как приобрести необходимый строительный материал, соответствующий СНиП по армированию фундамента, следует уточнить его потребное количество. Это означает, что необходимо заблаговременно составить схему армирования ленточного фундамента, выполнить расчеты, соответствующие конкретному зданию.

Под возведение небольших объектов используют следующую каркасную конфигурацию:

  • устраивают пояс сверху и снизу;
  • количество прутьев в каждом ряду – три – четыре штуки;
  • интервал укладки стержней – около десяти сантиметров. Здесь необходимо учесть, что промежуток от арматуры до фундаментного края должен быть от пяти сантиметров;
  • соединение двух поясов выполняется хомутами для армирования или арматурными отрезками, установка которых выполняется с шагом в пять – тридцать сантиметров (зависит от участка, подлежащего армированию).

Для наглядности разберем еще один пример армирования. Предположим, необходимо возвести просторный каркасный либо деревянный дом, площадь которого составляет полторы сотни квадратных метров, а периметр наружных стен равен пятидесяти. Взяв эти данные, проведем необходимые расчеты:

планируется устроить два армопояса по три прута в каждом. Получается. Что шесть элементов следует умножить на дину периметра, получится триста метров. Это и будет основная потребность в арматуре. Остается учесть количество перемычек, установку которых выполним через каждые тридцать сантиметров. Делим длину стен на шаг для перемычек и получаем необходимое их количество. Длина таких элементов для нашего основания стандартна:

  • по вертикали – 30 см;
  • о горизонтали – 60 см.

Перемножив каждое значение на требуемое количество, получим общую потребность металла для армировки фундамента. Опытные специалисты рекомендуют к найденному значению добавить от десяти до пятнадцати процентов – придется выполнять армирование углов ленточного фундамента, стыковать прутья.

Кстати, для удобства выполнения расчетов на строительных сайтах имеются специальные калькуляторы.

Использование фиксаторов

С помощью пластиковых фиксаторов монтаж арматурных прутьев выполняется быстро и точно. Подобные изделия выпускаются нескольких видов:

  • в виде вертикальных стоек;
  • круглые.

Все другие фиксаторы являются производными от перечмсленных основных видов.

Вертикальная стойка применяется при установке армирующей сетки либо конструкции пространственного типа в положении, несколько приподнятом над опорным элементом. Параметры высоты и опорных выемок могут различаться исходя из размеров сечения прутьев и проектного высотного уровня установки.

«Звездочки» округлых форм надеваются на горизонтальные или вертикальные ряды, расположенные вверху, при помощи особых замковых элементов в виде защелок. Расчетный радиус не позволяет пруткам приближаться к опалубочным стенкам, гарантируя требуемую толщину растворной прослойки. Выпуск подобных фиксаторных элементов налажен с разными диаметрами.

С помощью крепежных приспособлений, изготовленных из пластикового материала, становится возможным достижение следующих условий:

  • достигается высокоточная толщина защиты из бетонного раствора;
  • сокращаются сроки исполнения строительных мероприятий, но качество подготовки железобетонного сооружения при этом не снижается;
  • минимизируются финансовые расходы, предназначенные для производства ж/б сооружений.

Можно ли обойтись без арматуры в фундаменте

Фундамент без арматуры оказывается совсем неуместным, если грунты на участке застройки обладают некоторой подвижностью. Ленточный фундамент без армирования может просто быть разорван при подвижках земли.

Можно ли не армировать ленточный фундамент?

Ленточный фундамент без арматуры

Для некоторых типов грунтов категорически нет. Есть наглядный пример, при котором человек решил построить основание на глине, в том районе, где большинство строятся на сваях. В результате его ленточное основание оказалось разорвано в нескольких местах уже на следующий сезон. Арматура в фундаменте не только укрепляет прочность, но и придает эластичности.

Ленточный фундамент без арматуры имеет сниженный срок эксплуатации в большинстве случаев.

Нужна ли арматура в ленточном фундаменте?

В большинстве ситуаций нужна. Безальтернативно. Экономия на арматуре тут неуместна. Причем оптимальным способом скрепления армированного каркаса является вязка. С помощью специальной вязочной проволоки можно быстро создать качественный и прочный каркас. Если соединения скреплять с помощью сварки, то нарушается структура прута. Фундамент без армирования в процессе обязательной усадки, которая длится около 5 лет, с высокой вероятностью трескается. Поэтому экономия на материале каркаса недопустима.

Можно ли залить фундамент без арматуры?

Технически это вполне возможно и многократно производится. Но следует точно понимать, как работает армирование в основании здания или сооружения. Оно не позволяет касательным силам, которые развиваются во время морозного пучения, повредить целостность основания.

Значит, что фундамент может не иметь каркаса только при отсутствии подвижек грунта. В противном случае он обязателен.

Обозначение и основные свойства

Ни для кого не будет секретом, что бетон обладает низкой прочностью под действием растягивающих усилий, поэтому с целью укрепления бетона начали использовать его армирование. хорошо выдерживающее усилия на сочетание позволяет выдерживать высокие нагрузки на сжимание и растягивание.

Защитный бетонный ряд – это залитый слоем бетонный раствор, изолирующий внешнюю поверхность сооружения из бетона от поверхности уложенного укрепляющего каркаса.

Он незаменим для фиксирования металлического каркаса в бетоне и обеспечивает устойчивое взаимодействие между этими двумя элементами под влиянием внешней среды.

Нарушение технологии заливки бетона может оказывать негативное влияние на всю конструкцию в случае незначительных изменений климатических условий или уровня влажности.

Чрезмерно тонкий пласт бетона, вследствие попадания влаги, может привести к коррозии металла, и напротив, слишком толстый повлечет за собой нежелательное удорожание сооружения.

Для определения оптимального слоя для защиты арматуры следует принимать во внимание:

Характеристики и работа с арматурой

Чтобы понять, как работает арматура в бетоне, необходимо рассмотреть особенности самих материалов. Стальные элементы изготавливают с рифленой поверхностью для увеличения адгезии с . Поверхности могут быть с кольцевым, серповидным, а также четырехсторонним либо смешанным покрытием (демонстрируют наилучшую адгезию).

При сооружении своими руками обязательно четко следуют нормам расхода стали и заполнителя. В зависимости от проекта показатели будут разные. Обычно для фундамента берут около 160-200 килограммов на 1 метр кубический, несущих перекрытий – около 200 килограммов. Чаще всего предпочтение отдают стальным прутьям, но сегодня рынок предлагает также суперпрочные соединения из базальта, стекла, стеклопластика. Последний, кстати, лучше всего укрепляет элементы конструкции, обеспечивая малый вес и хорошую износоустойчивость.

с армированием – способы усиления:

1) Монолитное – производят каркасы на заводе, из выложенных несколькими слоями соединенными между собой прутьев диаметром 6-40 миллиметров, соединенных проволокой поперечно и вертикально. Может использоваться проволока металлическая диаметром 2-4 миллиметра. Стержни используются в напряженном и ненапряженном состоянии. В итоге получается каркас с крупными ячейками размером до 20 сантиметров.

2) Дисперсное – путем добавлением фибры из базальта, стали, стекловолокна (используется чаще всего) или полипропилена в определенный объем жидкого раствора. Стальную фибру делают из металлических опилок, в среднем добавку вводят в объеме 0.3-1.2 килограмма на кубический метр раствора (для особо прочных растворов повышают до 2-3 килограммов) на этапе замешивания. Значительно повышается стойкость бетона к воде, истиранию, растрескиванию.

Большой популярностью пользуется стекловолоконная фибра. Для самых прочных смесей берут до 3-10 килограммов на кубический метр.

3) С использованием сетки (из полимера, композита, стали) – работы выполняются легко, для разных задач сетки продаются с ячейками 15-20 сантиметров листами размером 0.5х2 или 1.5х2 метра. Конструкция прочна, но боится коррозии, может проводить холод и понижать теплоизоляционные свойства здания.

Арматура для бетона должна быть качественной: без большого слоя ржавчины (чтобы не отпадали крупные куски при обработке), с соответствующим маркировке и параметрам диаметром стержня, который может меняться в зависимости от условий хранения.

Способы обработки арматуры:

Гнутье – осуществляется вручную, на специальном гибочном станке, обращая внимание на радиус изгиба, указанный в СНиП. Вязка – элементы связывают в единый каркас на месте или отдельно, потом перемещая

Сварка – может выполняться встык или вприхватку. Чтобы понять, как правильно армировать бетон, необходимо рассмотреть свойства разных материалов и конструкций, изучить основные правила и нормы, этапы реализации задачи

Чтобы понять, как правильно армировать бетон, необходимо рассмотреть свойства разных материалов и конструкций, изучить основные правила и нормы, этапы реализации задачи.

Основные этапы выполнения работ:

  • Осмотр, подготовка площади, учет наклона, контура участка, измерение уровнем.
  • Создание опалубки из деревянных щитков, закрепление досок забитыми в землю кольями, оклейка внутренней части досок пергамином.
  • Подготовка арматуры.
  • Просчет расстояния между прутьями.
  • Соединение связкой или сваркой.
  • Заливка объекта, утрамбовка бетона для устранения воздушных карманов.
  • Ожидание полного затвердевания – около 2-3 недель, съем опалубки.

Ремонт при образовании повреждений

В ходе эксплуатации железобетонных элементов на их поверхности могут появиться трещины, сколы и другие дефекты, нарушающие целостность защитного слоя. Причинами таких образований могут служить:

  • нагрузки на конструкции, превышающие расчетную величину;
  • непродуманное применение специальной строительной техники;
  • возведение дополнительных этажей без изменения конструкции фундамента;
  • давление пучинистых и подвижных грунтов.

Нарушение правил и технологий строительства почти всегда приводит к повреждениям. Восстановление целостности защиты возможно, но потребует дополнительных затрат.

Полный комплекс ремонтных работ должен включать:

  • усиление бетонной конструкции;
  • установку дополнительных поперечных элементов;
  • заделку всех имеющихся трещин;
  • реставрацию оббитых и раскрошившихся участков.

Работы производятся с использованием бетонных смесей и цементного раствора высоких марок. Для усиления устанавливается опалубка и доливается армируемый бетон С предварительной забивкой стальных анкеров в старую конструкцию.

Восстановление не должно производиться более чем 2-3 раза. В этих случаях требуется не ремонт отдельных элементов, а полная реставрация здания.

Для чего нужен защитный слой

Установка в железобетонных изделиях армирующего каркаса вызвана свойствами используемых материалов. Бетон хорошо работает на сжатие, но не справляется с усилиями растяжения. Металлические стержни, наоборот, прекрасно воспринимают такие нагрузки. Поэтому только совместная работа всех элементов обеспечивает долгий срок службы и надежность подобных конструкций.

Схема монтажа фундамента

Если посмотреть, как смонтированы металлические элементы, готовые к заливке бетона, то видно, что они не прикасаются к стенкам опалубки. После формирования железобетонной конструкции между арматурой и ее краем остается небольшое количество застывшего раствора. Именно это в технической литературе называют защитным слоем бетона.

При формировании железобетонных конструкций очень важно защитить арматуру от негативного воздействия окружающей среды. Она отличается высокой прочностью и износостойкостью, но подвержена коррозии

Поэтому так важно предотвратить влияние влаги на металл, что можно сделать при помощи бетонной смеси.

Защитный слой арматуры определенной толщины выполняет много других важнейших функций:

  • размещение арматурных стержней в определенном положении, где они эффективно выполняют поставленные функции;
  • обеспечение равномерного распределения нагрузок на бетонную смесь и арматуру;
  • защита металлических элементов от агрессивных химических веществ, негативных погодных явлений;
  • повышения огнестойкости изготовленных конструкций;
  • возможность более эффективной организации стыковки металлических стержней и анкеровки;
  • лучшее сцепление арматуры с бетонной смесью, что обеспечивает их совместную работу при восприятии различных по типу и размеру нагрузок.

Схема элементов армирования

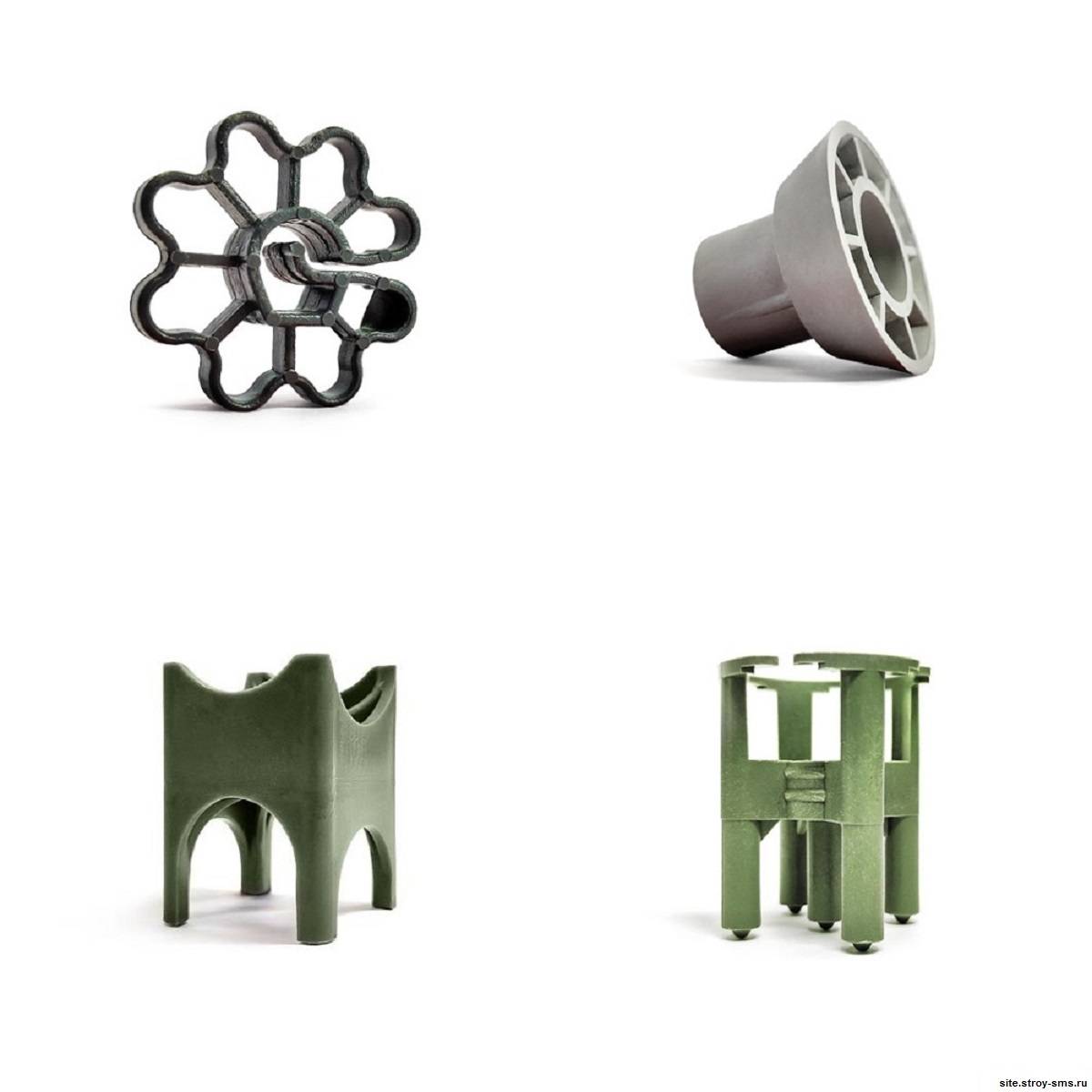

Фиксатор для размещения в защитном слое

Такие фиксаторы изготавливаются в виде пластиковых фасонных деталей, обеспечивающих удержание арматурного скелета на нужной дистанции от опалубки. Исходя от типа бетонирования и направления, фиксаторы предохранительного слоя закрепляются прямо к арматуре либо к опалубке.

Фиксаторы выполняют несколько задач — не допускают провисание арматурных стержней в глубине и создают предохранительный бетонный покров, защищающий арматуру от коррозионных процессов.

Выделяют несколько форм фиксаторов:

  1. Для конструкции, установленной вертикально, применяются модификации звездочка и конус. Первая формирует предохранительный бетонный покров до 50 мм, второй устанавливается для защиты опалубочной формы: стены, колонны, шахтные конструкции.
  2. Для арматурного каркаса, размещаемого горизонтально, применяются модификации: стульчик, стойка и настил с созданием защитного слоя до 100 мм для горизонтальных железобетонных конструкций, например, фундамент и плита перекрытия.

Расход фиксаторов непосредственно зависит от размера арматуры каркаса и общего его веса.

Сварка сетки

Варить отдельные стержни сетки железобетонного фундамента можно двумя видами контактной электрической сварки: стыковой и точечной.

Точечная контактная сварка основывается на использовании тепла, которое выделяется в местах контакта стержней во время пропускания электрического тока, чтобы разогреть металл на этих участках до температуры плавления. Осаживая разогретые стержни друг к другу, получается их надежное соединение. Контактной точечной сваркой можно варить узлы каркасов и сеток, которые представляют собой два или три пересекающихся стержня под углами 60 и 90 градусов.

Ремонт защитного слоя

Даже если толщина пласта была выбрана верно, со временем он все равно может прийти в негодность. Сохранить всю конструкцию в таком случае поможет восстановление защитного слоя бетона.

Ремонт может быть двух видов:

  • Заделка отдельных сколов, раковин и т.д.
  • Полная замена поверхности своими руками.

Если в первом случае ремонт не вызывает каких либо сложностей – надо лишь очистить поврежденный участок бетона, прогрунтовать и наложить «латку», то во втором необходимо соблюдать определенную технологию.

Полная замена пласта может понадобиться в следующих случаях:

  • Свойства материала снижены;
  • Металл поражен коррозией;
  • Защитный слой пласт отслаивается.

Прибор для определения толщины бетона до арматуры

В таких ситуациях старый пласт подлежит полному удалению.

Инструкция по выполнению этой работы выглядит следующим образом:

  • В первую очередь желательно определить толщину пласта. Для этого можно использовать специальный измеритель защитного слоя бетона.
  • Далее аккуратно удаляется старый пласт до арматуры.
  • При необходимости выполняется чистка металла от коррозии.
  • Затем поверхность очищается от пыли и других загрязнений.
  • После этого наносится раствор методом торкретирования. В этом случае он подается под давлением сжатого воздуха. Это позволяет частицам цемента плотно взаимодействовать с поверхностью конструкции и заполнить все имеющиеся впадины, поры, трещины и т.д.

Толщина раствора в этом случае должна быть не менее 30 миллиметров.

На фото — нанесение раствора

Надо сказать, что в некоторых случаях старый пласт не снимают, а наращивают. Эта процедура имеет смысл в тех случаях, когда поверхность сильно повреждена, и ставить латки нецелесообразно.

Если поврежденный участок небольшой, то «нарастить» горизонтальную поверхность можно методом обычной стяжки. Для наращивания незначительных вертикальных участков раствор наносят по принципу оштукатуривания бетонных поверхностей.

Классификация

В зависимости от характеристик материала выделяют различные виды арматуры. Существует такая классификация стройматериала:


Для данного раствора подходит именно рифленые стержни.

  • По форме: Круглая. Используется для укрепления железобетонных блоков.
  • Квадратная. Применяется для угловых сооружений.

По рифлености:

  • Гладкая. Не применяется для железобетонных блоков.

Рифленая. Чаще всего используется при заливке бетона, так как имеет граненую форму. Это способствует хорошей сцепке материала с бетонной смесью.
По форме:

  • Продольная. Делает возможным растяжение бетонной связки, что предотвращает разрушение бетона при растяжке.

Поперечная. Название обусловлено размещением арматуры перпендикулярно к продольным прутьям.
Напрягаемая. Работа по заливке бетона начинается с натяжения арматуры, что после формирования поверхности делает готовое изделие крепче.
По типу материала:

  • Стальная. Имеет вид стержня с поперечными сечениями. Именно этот вид обеспечивает прочность железобетонных блоков.

Композитная. Составляющими этого вида стройматериала являются волокна стеклянного, углеродного, арамидного или базальтового типа.

Требования согласно СНиП

СНиП предъявляет к продольному размещению арматуры конкретные требования:

  • Если плита перекрытия составляет сечение 10 см, толщина бетона должна равняться 10 мм, если показатель выше 10 см, цемент достигает не меньше 14 мм.
  • Если оборудуются ребра плит или балки с сечением 25 см, предполагается раствор толщиной 15 мм, 25 см и больше – 20 мм.
  • В стойки и колонны строители всегда закладывают толщину бетона 20 мм.
  • Подколонники, которые сооружают в мощных фундаментах, предусматривают 30 мм цемента.
  • Если формируется монолитный фундамент, требуется бетона 35 мм. Без бетонной подготовки достаточно заложить 70 мм цементного раствора.
  • Компоненты, состоящие из одного слоя материала, класс которого определяется до В7,5 без распределения фактурных слоев, требуют толщины цемента 20 мм.
  • Если есть функциональные части строительства, в них принято закладывать ячеистый вид бетона толщиной до 25 мм.
  • Если арматуру планируется зафиксировать в двухслойном компоненте в слое тяжелого по весу материала, раствор составляет 15 мм.

Для поперечной и распределительной арматуры правила СНиП в отношении бетона совсем другие:

  • компоненты, сделанные из ячеистого бетона, состоят из 15 мм цемента;
  • если ширина сечения арматуры 25 см, требуется 10 мм раствора, больше 25 см – 15 мм.

Данные, приведенные выше – минимально допустимая толщина, оптимальное значение на конкретном объекте строительства определяют, исходя из таких факторов:

  • марка бетона, который планируется использовать при возведении фундамента и других составляющих постройки;
  • ширина сечения арматуры.

Приведенные показатели – всего лишь ориентир, который недопустимо уменьшать.

Это интересно: Ячеистый бетон — что это такое, свойства и применение

Ленточный фундамент – рекомендуемые размеры защитного слоя

Ленточный фундамент может быть монолитным или из отдельных элементов, расположенным ниже точки промерзания грунта или выше нее. Для последнего требуется сравнительно небольшое количество бетонного раствора и арматуры. Металлический каркас используется продольный с поперечными хомутами, диаметр прутьев 10–14 мм. Он может выполняться на бетонной подошве и без нее.

При наличии основания раствор на поверхности должен иметь толщину не менее 40 мм, а при его отсутствии – 70 мм. Если фундамент сборный, минимальную толщину уменьшаем на 5 мм. Иногда нет возможности применить стержни рекомендуемого диаметра, применяются большей толщины. Следуем неукоснительному правилу, согласно которому защитный слой не может быть тоньше арматуры. Если он превышает 50 мм, устанавливается конструктивная сетка.

Для прутьев до 20 мм со стороны улицы укладываем бетон толщиной 25–40 мм, а для более толстых доводим до 5 см. Внутреннюю сторону, не подвергающуюся внешним воздействиям, выполняем толщиной 20 мм. Отклонения слоя защиты не должны превышать 4–8 мм в большую сторону и 3–5 в меньшую.

Нижний пласт по нормативам выполняем в 40 мм. Требуемой толщины и положения каркаса добиваемся установкой фиксаторов. Ими служат кирпичи, которые подкладываем снизу, или специальные пластмассовые приспособления. Можно заранее изготовить сухари из бетона 100×100 мм, по толщине равными защитному слою, чтобы потом подложить их. Для фиксации в продольном положении отдельные стержни могут упираться в опалубку.

Нижняя арматура – самая важная в каркасе фундаментов. Если ее просто небрежно кинуть на дно траншеи, не оставив пространства для раствора, то они не будут работать вместе, потому что не составили единого целого. Более того, появится ржавчина, металл начнет разрушаться и фундамент вместе с ним. Такая, с первого взгляда, мелочь, как отсутствие защитного слоя внизу, способна разрушить целую конструкцию.

https://youtube.com/watch?v=n2FEOhH1wQo

Кроме ленточных используются плавающие фундаменты, в основе которых самодельные железобетонные плиты. На песчано-щебневое основание укладываем утеплитель, поверх армировку. Она состоит из двух поясов арматуры 12–16 мм в виде сетки с ячейками 20×20 см. Первый располагаем на высоте 5 см от утеплителя, а второй настолько же ниже верха. Все заливается бетоном. Защитный слой здесь меньше, но он обеспечивает прочность изделия.

Пошаговая инструкция выполнения капитального ремонта

Технология выполнения полной замены пласта включает несколько этапов:

  • Определение толщины ряда. В этих целях рекомендовано использовать специальный измерительный прибор;
  • Снятие старого слоя до металлического каркаса;
  • В случае необходимости осуществляется очистка арматуры от ржавчины. В зависимости от степени уровня коррозионных повреждений выбирают способы очистки: при помощи щетки, шлифовкой, пескоструйной машиной. Обработку арматуры следует производить со всех сторон. По окончании работ, в целях защиты от возможной коррозии в дальнейшем, на поврежденные участки металлического каркаса наносят антикоррозионное покрытие на основе эпоксида или цемента;
  • Подготовка поверхности. Данный этап выполняется аналогично подготовке поверхности при текущем ремонте;
  • Завершающий эта – нанесение нескольких слоев бетонной смеси под сильным давлением воздуха (способ торкретирования поверхности). Таким способом осуществляется тесное взаимодействие частиц раствора с подготовленной поверхностью сооружения и заполнение всех пустот, щелей и пор. Толщина ряда не должна быть меньше 3 см.

Если поверхность имеет большое количество дефектов, сильно повреждена, и замазывать бессмысленно, в таких случаях старый слой не снимают, а наращивают посредством бетонной стяжки.

Расскажите об этой статье друзьям в соц. сетях!

Толщина пласта бетона для различных случаев

Величина слоя для защиты в железобетонных конструкциях прописана в СП 63.13330.2012. С помощью этого документа можно узнать точное значение прослойки для того или иного случая.

Минимальный размер слоя для рабочей арматуры должен составлять:

  • в фундаменте с устроенной бетонной подготовкой и в грунте – 40 мм;
  • для конструкции, находящейся на открытом воздухе – 30 мм;
  • для закрытых влажных помещений – 25 мм;
  • для помещений с пониженной и нормальной влажностью – 10 мм.

При использовании распределительного стержня и сборных элементов эти значения уменьшаются на 5 мм, но в любом случае толщина прослойки не должна быть меньше диаметра арматурного стержня и как минимум равняться 10 мм.

Если для односложных конструкций применяется поризованная или легкая бетонная смесь класса В7,5 или ниже, то пласт бетона должен быть не меньше 20 мм. При использовании для таких конструкций ячеистого раствора он составляет 25 мм. Это же значение установлено для стеновых панелей, монтируемых снаружи и без фактурного слоя.

Для стержней в предварительно напряженных элементах толщина защитной прослойки должна быть не меньше 40 мм или равняться трем диаметрам, а при размещении арматурных канатов – не меньше 20 мм. Если напрягаемый продольный пруток натягивается на бетон и размещается в каналах, то потребуется заливка раствора слоем 40 мм и более. При этом пласт смеси должен быть не менее диаметра канала, а пространство по краям арматуры – половина такого расстояния.

При эксплуатации в агрессивных средах стеновых панелей, ребристых и плоских плит защитный пласт создают из легкого и тяжелого бетона. Независимо от выбранного класса стали для арматуры толщина раствора для слабо- и среднеагрессивной среды составляет 15 см.

При сильной негативной степени влияния – 20 мм. Нередко в таких случаях используют композитные неметаллические стержни. В этих случаях величина защитного слоя подбирается так, чтобы обеспечивалась совместная работа прутка с бетоном. Для монолитных конструкций указанную выше толщину прослойки увеличивают на 5 мм.

Нормативные показатели

Мощность защитного слоя выражается в расстоянии от арматуры до края бетона. Требования изложены в таблице 8.1 СП 52-101-2003. Нормативы на предохранительный пласт в зависимости от условий:

  1. Окружающая среда. Минимальные показатели для ненапряженных систем в помещениях сухих — 20 мм, с влажным воздухом 25 мм. У наружных конструкций в атмосфере — 30 мм, на земле и в грунте — 40 мм. Сборные ЖБ-изделия заводского изготовления допускается уменьшить на 5 мм, но не тоньше прутка. Это положение распространяется на предметы из тяжелого бетона М250.
  2. Тип строительных элементов. Для плит и стенок наименьший слой 10 мм, если t<10 см; в иных случаях — 15 мм. Балки предохраняются таким же пластом при t<25 см, более толстые должны обладать толщиной ≥20 мм, как колонны и опоры. Блоки сборных ЖБ-фундаментов — 30 мм, основания без подготовки — 35 мм, без подбетонки — 70 мм.
  3. Особые случаи. Если арматура предварительно растянута, максимальная толщина слоя <50 мм. Поперечные элементы всех типов ЖБ-изделий покрываются монолитом на 10 мм для балок длиной <9 м, 15 мм — при протяженности 9−12 м, а для большей величины — 20 мм.

В техдокументации отсутствуют указания на максимальный пласт защиты. Контроль минимальных значений осуществляется неразрушающим способом с помощью приборов, построенных на принципе магнитного поля.


Классификация водонепроницаемости бетона

Дополнительные рекомендации

В процессе эксплуатации, вследствие воздействия указанных факторов, может произойти нарушение целостности защитной прослойки:

  • усиление нагрузок на конструкцию – использование спецтехники, возведение дополнительного этажа;
  • воздействие природных условий.

Несоблюдение строительных правил и норм приведет к быстрому обрушению конструкции, либо к значительному увеличению стоимости работ

Восстановление защитного слоя реализуется следующим образом:

  • ремонт сформировавшихся трещин;
  • модернизация арматурной сетки;
  • реставрация обвалившихся/раскрошившихся участков (при помощи плотного песчано-цементного раствора 1:3);
  • усиление системы за счет обустройства поперечных элементов.

Все рекомендации теряют актуальность в случае развития систематических и многократных повреждений бетонной конструкции. В этом случае показана полная реставрация системы с дублированием или восстановлением арматурного каркаса.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
