Армирование кирпичной кладки: использование кладочной сетки
Надежность, прочность и долговечность зданий зависит от большого числа факторов. Одним из немаловажных является прочность стен. Если в основе стен строения кладка, то ее прочность будет зависеть не только от качества кирпича или иного кладочного материала, но и от используемой кладочной сетки, применяемой с целью армирования.
Армирование кладки при помощи сетки пришло к нам с давних времен. Сетка позволяет правильно перераспределить нагрузку, а также повысить прочность стен в условиях повышенной сейсмоактивности. Кладка армируется в ходе строительства перегородок, несущих стен, колонн и т.д.
Используемая для армирования стен кладочная сетка представляет собой легкую сварную металлическую сетку из проволоки не более 5мм. Кладочная сетка может иметь прямоугольные или квадратные ячейки.
При армировании кладки сетка укладывается на раствор между кирпичами. Чаще всего армированию подлежит каждый четвертый ряд кладки. Технология укладки кладочной сетки может разниться в зависимости от конкретных целей:
- горизонтальная укладка – сетка укладывается между кирпичными слоями горизонтально, такая технология позволяет усилить стену в сейсмически активных зонах;
- вертикальная укладка – сетка фиксируется в кладке вертикально;
- поперечная укладка – усиливает не только кладку, но и сохраняет в целостности сам кирпич, в результате вся конструкция служит дольше.
Армирование можно выполнять двумя способами: с выступлением сетки за края кладки и внутренняя укладка. Первый способ позволяет точно отслеживать ряд, в котором было произведено армирование. Второй способ применяется в случаях, если стена изначально декоративная, то есть дальнейшая чистовая отделка не планируется.
При армировании строений кладочной сеткой необходимо учитывать следующие общие правила:
- обязательное армирование первого ряда;
- армированию подлежат длинные стены, чтобы усилить сопротивление боковым нагрузкам;
- армирование нижнего шва на оконных проемах, если они больше 180 см, армировать нужно по 50 см с каждой стороны проема;
- сетка при армировании кладки должна быть полностью покрыта раствором, чтобы избежать коррозии;
- армирование дверных проемов и перемычек по 50см с каждой из сторон.
Кладочная сетка зарекомендовала себя с лучшей стороны и поэтому применяется для армирования стен наиболее часто. Там, где предъявляются повышенные требования к строительным объектам, армирование стен позволяет в несколько раз увеличить прочность стен и их несущую способность.
Монтаж
Для установки перемычек над проемами требуется соблюдать определенные правила, чтобы избежать перекоса и растрескивания. В частном строительстве, элементы длиной менее 2 м, можно устанавливать вручную, для больших проемов потребуется автокран. Монтаж зависит от типа перемычек:
- ПБ – применяется в проемах несущих стен, поскольку они обладают повышенной прочностью на изгиб и берут на себя нагрузку верхних перекрытий.
- ПП – менее прочны, поэтому ставятся на самонесущей стене, принимая нагрузку только той стены, в которую упираются.
Установка производится после завершения кладки, на утвержденных в проекте отметках. Перед этим проверяется надежность поверхности и уровень выведенной кладки.
Важно при монтаже правильно определить глубину, на которую происходит опирание перемычки. Этот показатель для несущей стены должен быть не менее 250 мм с каждой сторон, а для самонесущих стен достаточно 120 мм. Чтобы закрыть всю ширину кладки, укладывается несколько железобетонных брусков, но они не должны выходить за плоскость стены
Чтобы закрыть всю ширину кладки, укладывается несколько железобетонных брусков, но они не должны выходить за плоскость стены.
Правила
При укладке железобетонных перемычек нужно учесть несколько важных моментов, которые помогут избежать проблем в дальнейшем:
- высота балочной перемычки должна быть не меньше 5% от высоты перекрываемого проема;
- ширина конструкции из этих элементов должна соответствовать ширине кладки проема;
- можно использовать перемычки, залитые не менее чем за месяц до установки, чтобы бетон набрал расчетную прочность;
- перед монтажом бетонную смесь нужно тщательно утрамбовать, чтобы избавиться от воздушных пазух;
- после установки ее правильность проверяется уровнем, поскольку конструкция должна быть строго горизонтальна.
https://youtube.com/watch?v=bNj0lqCgXNk
Правильно установленные в проемы перемычки обеспечат нужную прочность конструкции здания и его долговечность. Эти элементы должны быть изготовлены из бетона высоких марок с надежным армированием, поскольку к их прочности предъявляются повышенные требования. При выборе типа необходимо учитывать величину нагрузки, на которую она рассчитана. Самый популярный тип – брусковые перемычки, недорогие, простые в изготовлении, выдерживающие высокие нагрузки. Но для экономии материалов, в проемах самонесущих стен используют и другие типы этих конструкций.
Способы армирования
В технологии строительства несущих стен и внутренних перегородок арматура укладывается в различных плоскостях с целью упрочнения ответственных мест кладки стен, колонн, оконных и дверных проемов, арочных перекрытий.
Горизонтальное и вертикальное армирование стен применяется в зависимости от характера действующих нагрузок. В достаточно хрупкую затвердевшую массу цементного раствора закладываются прочные элементы по всей протяженности кладки. Они равномерно распределяют на всю конструкцию местные нагрузки, предотвращая появление трещин в местах напряженности.
Учитывая возможные направления действия критических по величине сил, армирование кирпичных стен осуществляют в 2 плоскостях:
- поперечной (вглубь шва);
- продольной (по поверхности или внутри кладки).
Дополнительно, продольное усиление делят по способу ориентации элемента относительно поверхности стен на вертикальное и горизонтальное расположение.
В определенных местах кладки важно выполнять правильное армирование для поддержания целостности строения. Какой способ выбрать в конкретном случае и как располагать армирующие пояса в стенах, через сколько рядов их укладывать, зависит от учета в проекте не только статических весовых нагрузок, но и ветровой, снеговой, сейсмической составляющих. Какой способ выбрать в конкретном случае и как располагать армирующие пояса в стенах, через сколько рядов их укладывать, зависит от учета в проекте не только статических весовых нагрузок, но и ветровой, снеговой, сейсмической составляющих
Какой способ выбрать в конкретном случае и как располагать армирующие пояса в стенах, через сколько рядов их укладывать, зависит от учета в проекте не только статических весовых нагрузок, но и ветровой, снеговой, сейсмической составляющих.
Соблюдение правил возведения стен и перегородок относится к созданию условий безопасной эксплуатации зданий и сооружений, обеспечению срока службы индивидуального домостроения не ниже рассчитанного в проекте.
Увеличить несущую способность капитальной стены или более тонкой перегородки можно, если армировать кирпичную кладку в горизонтальной плоскости металлической сеткой или связанной проволокой. Этот способ применяют также для обеспечения связи облицовочной кладки с забутовочной стеной.
Строительные нормы так формулируют требования по армированию кирпичной кладки сеткой горизонтальных швов:
Базальтовая армирующая сетка позволяет уменьшить количество раствора за счет толщины шва. Кроме этого, она не требует дополнительного антикоррозийного покрытия и тщательной защиты от окружающей среды.
Легко нарезается по нужным размерам обычными ножницами. При выборе такого материала следует учитывать, что соотношение прочностных характеристик у стали и композита 4:1, поэтому для одинаковых нагрузок металлическая проволока нужна меньшего сечения, чем базальтовая.
Промышленным способом из стального прутка изготавливают по стандартным форматам раскроя такие варианты:
Лучшим представителем в своем классе для индивидуального строительства (там, где не требуется большого Ø прутка для обеспечения повышенной прочности) является просечная сетка для кирпичной кладки. Она выпускается в рулонах, вручную обрезается по нужному размеру, имеет антикоррозийное покрытие, снижает толщину шва по сравнению с проволокой.
Сетки для поперечного типа армирования
Армировать кирпичную кладку в поперечном направлении принято сетью или стержнями. Наиболее распространены сетчатые элементы, которые по форме ячейки условно можно подразделить на квадратную, прямоугольную, зигзагообразную.
Армирование кирпичной кладки.
Прямоугольные (квадратные) варианты изготавливаются из стальной арматуры (проволоки) диаметром до 5 мм. Размер стороны ячейки в зависимости от диаметра арматуры и назначения колеблется в пределах от 30 до 100 мм. Обычно такая сетка укладывается через каждые пять слоев кирпича. При использовании утолщенного кирпича сетка накладывается через каждые четыре слоя. Сетку накладывают так, чтобы концы проволоки выходили на внутренней стороне стены наружу на длину 2-3 мм. Вывод концов наружу позволяет контролировать наличие сетки на нужных слоях кладки. В последующем такие припуски заделываются штукатуркой или обрезаются.
Зигзагообразные сетки сделаны из стальной арматуры (проволоки), предварительно искривленной в виде зигзага через каждые 50-100 мм в зависимости от диаметра арматуры. Размер стороны ячейки составляет от 50 до 120 мм. Арматура используется диаметром 5-8 мм. Принято укладывать такой материал через каждые два слоя кирпича попарно с условием взаимной перпендикулярности направления арматуры в смежных слоях.
Из современных видов стандартных сеток можно выделить цельнометаллическую просечную или вытяжную сетку, которая используется взамен зигзагообразной и находит все более широкое применение. Такой материал удобен при производстве работ и имеет повышенные прочностные характеристики.
Сетка металлическая для армирования
Применение кладочной сетки в частном жилищном и хозяйственном строительстве регламентировано ГОСТ Р 57265-2016.
Появление на рынке большого разнообразия пористых, облегчённых стеновых материалов, позволило экономить значительные средства на устройстве стен и перегородок. Совместное применение в стеновых конструкциях кирпича, лёгких блоков, теплоизоляционных материалов потребовало дополнительных методов укрепления кладки.
Надёжность и прочность стен и перегородок призвано обеспечивать армирование кладки. Оно применяется в следующих вариантах:
- при возведении кирпичных стен толщиной менее чем в два кирпича;
- связывания в кладке блоков, утеплителей и кирпича;
- устройство перегородок из кирпича «на ребро»;
- строительство кирпичных заборов и столбов.
Наибольшее распространение в армировании нашла кладочная сетка заводского изготовления, закладываемая в горизонтальные швы, производится в соответствии с СП 15.13330.2012 из материала, устойчивого к коррозии либо с защитным покрытием. Оптимальный вариант защитного покрытия – оцинкование.
Размеры
Изготавливается в производственных условиях по технологии точечной сварки.
Исходный материал – рифлёная проволока ВР-1 согласно ГОСТ 6727-80 и гладкая проволока В-1 по ГОСТ 3282-86. Размер ячейки – это расстояние между рядом расположенными проволоками основы либо прутка. Изделия разных производителей различаются, как правило, лишь по размеру ячеек. Диапазон наиболее распространённых параметров ячейки: 5х5 мм – 45х45 мм.
Длина и ширина
Выбор параметров сетки зависит от толщины возводимой стены. Стандарт предусматривает несколько вариантов ширины готовых изделий, каждый из которых кратен размерам стандартного кирпича: 0,25 м – в 1 кирпич; 0,38 м – в 1,5; 0,5 м – в 2; 1м — в 4 кирпича. Предельная ширина листа, определяемая по выступающим концам проволоки, – 2350 мм. Карта образуется из проволок расположенных взаимно перпендикулярно, сваренных в точках пересечения.
Длина сеток, как правило, не превышает 6 м. Нарезка отдельных карт может производиться по размерам, необходимым заказчику.
Важный показатель – расход сетки на кубический метр кирпичной кладки. Его среднее значение — 3 м².
Толщина
Сварка стержней в выполняется внакладку, что определяет толщину изделия как сумму диаметров рабочих и обвязочных стальных стержней.
Выбор толщины сетки определяется исходя из толщины кладочного шва. Строительными нормами предусмотрена толщина шва от 10 до 16 мм, при этом сетка должна иметь защитный слой из раствора толщиной не менее 2 мм с каждой стороны.
Строительными правилами рекомендован минимальный диаметр стержней – 3 мм. В стандартном 10 мм шве можно уложить сетку не толще 6 мм, — то есть стержни будут иметь диаметр 3 мм. В максимальном варианте шов может быть 16 мм, а суммарная толщина стержней сетки не может превышать 12 мм.
Пример маркировки
Обозначение материала «Сетка кладочная 3Вр1 50/50 1500» расшифровывается как сетка с продольно-поперечными стержнями, с шириной карты 1500 мм, изготовленная из проволоки ВР-1 диаметром 3 мм с ячейкой (шагом стержней) 50х50 мм. Изделия с другими параметрами маркируются и расшифровываются аналогично.
Укладка
Основные правила армирования кирпичной кладки:
- Армосетка закладывается через каждые три ряда на четвёртом, – если применяется кирпич стандартных размеров.
- Укладка сетки начинается по первому ряду кладки.
Армирование первого ряда сеткой
- Для силикатного утолщённого шаг укладки – на каждом 3-ем ряду.
- Сетки армирования углов укладываются на каждый 3-ий ряд внахлёст не менее чем на 15 см.
- Длина сеток при армировании угловых швов кладки, – не менее 1 м в каждую сторону.
- Если кладка выполняется «под расшивку», то сетка располагается в швах с отступом, учитывающим вид и глубину расшивки.
Аналогичные правила применяются при строительстве заборов из кирпича.
Связывание слоёв стены

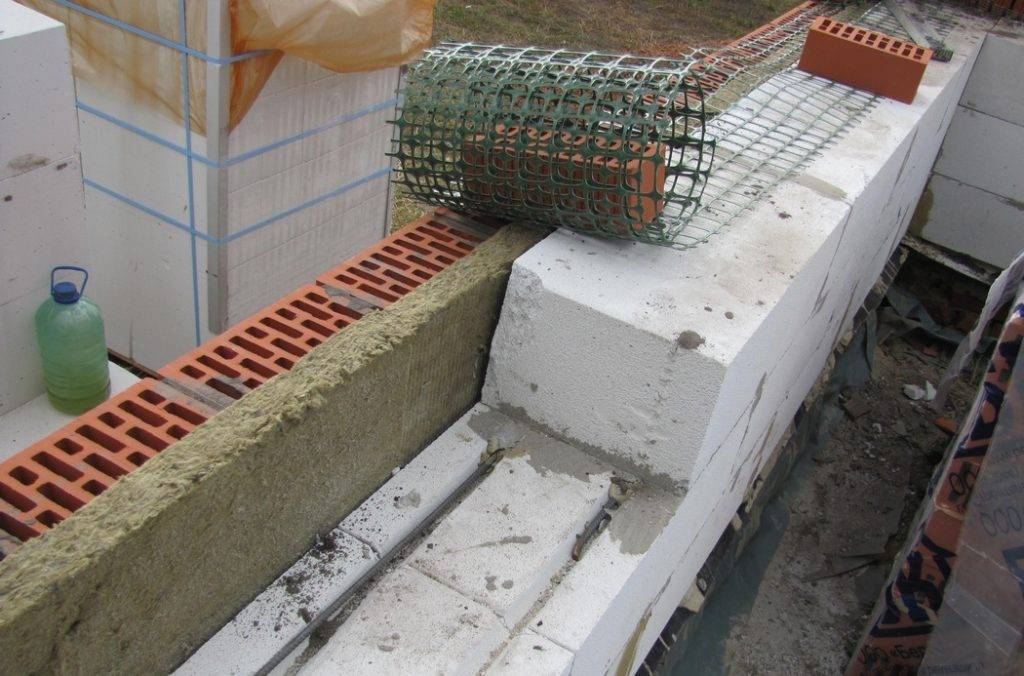

Стеновые конструкции часто состоят из двух, трёх и более слоёв. Вариантов много, например:
- снаружи стена выполнена из кирпича, изнутри – из пеноблоков;
- вентфасад обложен клинкерным кирпичом;
- кладка выполнена «колодезным» способом с засыпкой пустот в ней теплоизолирующими материалами;
- кирпичом обкладывается уже существующая эксплуатируемая стена здания.
В каждом случае решение о применении сетки принимается индивидуально, с учётом конкретной конструкции. Общий принцип: армирование должно выполняться поэтапно, с соблюдением горизонтальности слоя укладываемой сетки. В отдельных случаях сетка заменяется связывающими слои анкерами.
Правила укладки кладочной сетки
Все рекомендации и правила по монтажу кладочной сетки приводятся в СП 15.13330.2012 «Каменные и армокаменные конструкции».
1 – арматурная сетка, 2 – выпуск арматурной сетки для контроля ее укладки
Согласно п. 9.76 СП 15.13330.2012, кладка кладочной сетки должна происходить с соблюдением следующих условий:
- Сетки необходимо укладывать не реже, чем через каждые 5 рядов (для керамического одинарного кирпича), не реже 4 рядов – для утолщенного кирпича, не реже 3 рядов – для керамических блоков.
- В многослойных стенах под прокладными тычковыми рядами сетку располагают не реже, чем через 6 рядов кладки из одинарного керамического кирпича.
- Сетку настилают на предыдущий ряд, после чего закрепляют бетонным раствором. Он должен полностью покрывать сетку так, чтобы получалась равномерная площадка под следующий ряд кирпичей или камней.
- При укладке нельзя превышать максимальную толщину шва кладки армокаменных конструкций, которая составляет 16 мм.
- Разные куски сетки в месте их стыкования должны укладываться с перехлестом не менее 15 см.
Советуем изучить подробнее: «Что нужно знать про керамические блоки: разновидности, размеры, отличия от обычного кирпича и популярные производители».
Укладка кладочной сетки
Виды и размеры
Промышленностью выпускается достаточно обширный ассортимент кладочной сетки. Для разделения всего сортамента изделий используется несколько критериев: форма выпуска, размер ячеек и диаметр, используемой проволоки.
В рулонах
Существует две формы выпуска сеток, в том числе и кладочной оцинкованной. Рулонные материалы пользуются более высоким спросом. Обусловлено это тем, что рулоны кладочной (сварной) оцинкованной сетки обладают большими размерами, что позволяет сэкономить время и крепежные изделия для фиксации материалов друг к другу. Что касается размеров рулонов, то здесь существует огромное количество вариантов, как по ширине, так и по длине. В строительстве особенно популярны полотна размером 500 на 2000 мм. Кроме этого, изделия в рулонах более удобно монтировать, причем как по прямому назначению, так, например, и при строительстве заборов и ограждений.
В рулоны заворачиваются легкие и гибкие изделия с диаметром проволоки от 3 до 6 мм. Сетка такой формы выпуска используется:
- в кирпичной кладке, для увеличения прочности стен, предотвращения появления трещин, повышения адгезии кладки и цементного раствора;
- для армирования дорожного покрытия с целью предотвращения смешивания слоев и увеличения прочности;
- для строительства ограждений и загонов;
- при осуществлении штукатурных работ с целью повышения сцепления отделочных материалов с поверхностью стен, предотвращает образование трещин;
- для армирования оснований в малоэтажном строительстве, что значительно повышает прочность фундаментов и полов.
В картах

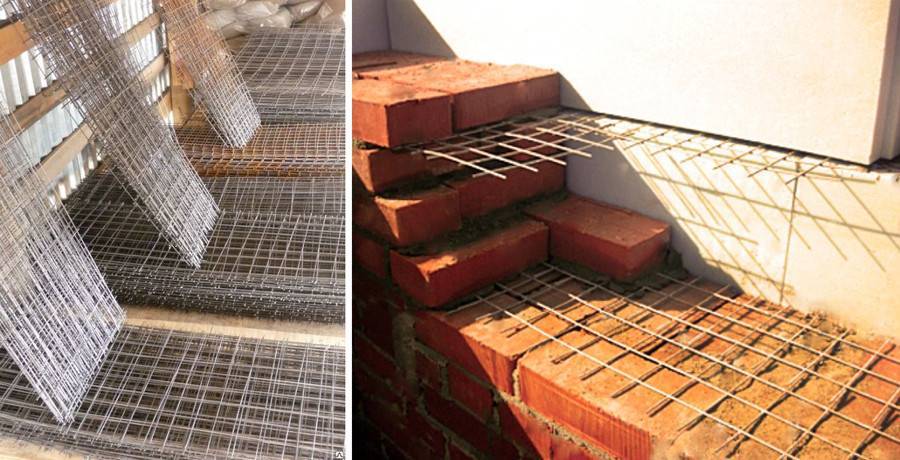

Сетка в картах отличается большей жесткостью и прочностью, используется для армирования поверхностей в строительстве. Устойчивость к нагрузкам перекрытий из кирпича и бетона достигается за счет равномерного распределения нагрузки. Именно кладочная сетка выступает в роли остова, обеспечивая стойкость сооружения к переменным и значительным нагрузкам.
Изделия в картах используются на разных этапах строительства. Ее применяют для армирования газобетонных блоков и кирпича, при облицовке поверхностей, при укладке плитки и кафеля, выравнивании стен, для снижения уровня воздействия деформационных процессов, возникающих при перепаде температуры и влажности, воздействия нагрузок. Кроме этого, сетка в картах отлично подходит и успешно используется при возведении каркаса теплиц.
Карты кладочной сетки
Размеры карт также разнятся в значительных границах. Ознакомление с ассортиментом производителей и поставщиков демонстрирует многообразие предложений, что обеспечивает любого клиента оптимальным решением.
Прочие
Размер ячеек обуславливает область применения материалов. Чем меньше данный показатель, тем большей прочностью обладает полотно. Производители предлагают изделия с ячейками от 30 до 500 мм. Также предприятия, выпускающие сетку, имеют возможность изготовить изделие с нестандартными размерами. Несмотря на имеющееся многообразие популярностью пользуются сетки 50х50; 50х100 и 100х100. Первая разновидность изделий применяется для укрепления кладки различных видов.
Для изготовления кладочной оцинкованной сетки используется проволока диаметром от 2,5 до 5 мм. Чем толще проволока, тем большие нагрузки способно выдерживать полотно, тем соответственно, выше цена изделия. Диаметр проволоки сетки следует выбирать исходя из толщины слоя цементного раствора или штукатурки.
Готовимся к работе
Если сетка будет изготавливаться прямо на строительной площадке, то понадобятся следующие материалы и инструменты:
- арматурные прутья, подходящие по диаметру;
- проволока для связывания прутьев;
- специальный крючок для выполнения вязки арматуры.
Вязка решетки не представляет особых сложностей. Размечается длина прутьев, причем длина поперечной арматуры делается несколько больше, чем толщина кладки. Разрезаются стержни и связываются в сетку с одинаковыми звеньями, выполняется это вязальной проволокой и крючком.
Поперечное упрочнение стен
Поперечное армирование кирпича сеткой происходит наложением ее на кирпичный слой. Кроме сетки можно пользоваться и арматурными прутьями. В одном строении допустимо использование только однообразных армирующих элементов, применение и сетки, и стержней одновременно неоправданно. Таким образом достигается увеличение прочности на сжатие и изгиб. Чаще данным видом пользуются для наклонных плоскостей (к примеру, арочные кладки).
Выложив первый ряд кирпичей на ленту фундамента, его прокладывают сверху готовой арматурой
Поперечный вид упрочнения выполняется во время кладки стен, перегородок, колонн. На кирпичный ряд помещают арматуру и сверху наносят слой раствора для кладки кирпича, толщина которого должна быть не меньше, чем полтора сантиметра.
Особенности поперечного усиления
Поперечный вид армирования кирпичной кладки предполагает использование сетки или стержней. Более востребованными являются сетки. Они изготовляются с различной формой звеньев:
- прямоугольной;
- квадратной;
- зигзагообразной.
Сетчатая арматура с прямоугольными и квадратными звеньями производится из стальных прутьев с поперечным сечением, не превышающим 5 мм. Звенья имеют стороны от 3 до 10 см. Армированную таким образом сетку располагают на каждом пятом ряду. Если же берется более толстый кирпич, то выполняют армирование чаще – через 4 ряда. Не следует забывать о том, что концы арматуры должны проступать наружу с внутренней стороны стенки. Такое расположение помогает следить за количеством рядов и не пропустить следующий слой. По окончании строительства торчащие концы обрезают и заштукатуривают.
Для получения зигзагообразной армирующей сетки для кирпичной кладки берут стальную проволоку. Ее изгибают зигзагом с расстоянием 5-10 см между каждым коленом. Диаметр арматуры для этого вида сетки – от 5 до 8 мм. В кладке ее размещают в каждом втором слое. При этом меняется расположение в последующих слоях – прямо перпендикулярно предыдущему слою.
Проблемным местом могут быть также участки примыкания частей дома разной высоты
Вместо зигзагообразных иногда применяют цельнометаллическую армирующую сетку вытяжную или с просечками.
Стержневое усиление поперечного вида
Прямой арматурой пользуются для армирования кладки из кирпича в случае ровного расположения рядов. В ширину располагают стержни на равных отрезках один от другого, от 30 до 120 мм. Прутья вставляются в межкирпичный шов поперек, глубина – до 2 см, повторяется процедура через 2-3 ряда. Поперечное сечение арматуры – от 3 до 8 мм, размер зависит от того, какова ширина шва.
Для придания строению еще большей стойкости пользуются стержневой арматурой с формой сечения, отличной от круглой. Применяют и полосы из стали. Параметры армирующих элементов определяют, исходя из характеристик кирпичной кладки.
Технология продольного армирования
С учетом расположения укрепляющих деталей продольное армирование подразделяется на:
- внутренне;
- внешнее.
Иногда ограждающие конструкции построек выкладываются без перевязки швов
Самым распространенным элементом при продольном расположении арматуры выступают прутья. Если их размещение внешнее, то промежуток между каждым прутом составляет 15-кратный размер его диаметра, а если внутреннее – не превышает 25-кратный размер.
При горизонтальном армировании преследуются цели укрепления по продольному типу. Это дает связку вертикально расположенных арматурных прутьев. Горизонтальный вид допускает применение стальной арматуры, полосок, уголков, проволоки. Параметры соотносятся с параметрами арматуры, размещенной по вертикали.
Защитить армирующие детали продольного технологического процесса от агрессивного воздействия окружающей среды можно, покрыв их бетоном – при внешнем размещении толщиной смеси – от 100 мм до 120 мм, при высокой влажности – до 300 мм.
Что такое кладочная сетка
Кладочная сетка представляет собой сварную сетку, в которой перпендикулярно сварены между собой прутки из проволоки, имеющие различный диаметр. Рассматриваемые изделия отличаются от других металлических сеток в используемых материалах. Для их изготовления применяется арматурная проволока класса ВР-1, которая обладает рифленой поверхностью. Подобная структура кладочных сеток для кирпича позволяет достичь прочного сцепления используемых материалов во время строительства.
Для производства изделий применяется высокоуглеродистая сталь, отличающаяся хорошей гибкостью. Достичь повышенной прочности можно благодаря покрытию ПВХ или цинком. Большинство строителей отдают предпочтение оцинкованной сетке арматурной, несмотря на то, что второй вариант является более примечательным. Это объясняется тем, что покрытие из стеклопластика придает материалу лучшие свойства: продолжительный срок службы, защиту от коррозии, прочность и невысокий вес.
Использовать рекомендовано композитные сетки, так как это позволит обеспечить зданию повышенную устойчивость к негативным воздействиям и увеличить его срок эксплуатации.
Композитная кладочная сетка
Почему строители предпочитают кладочную сетку из металла?
Бесспорным лидером в области армирования по-прежнему остается металлическая сварная сетка. У нее есть свои плюсы:
Сетка отлично выдерживает даже значительные нагрузки
Это важно, если вы планируете возвести несколько этажей. Несмотря на большой вес стены, сетка не деформируется и не теряет своих качеств.
Устойчивость к ржавлению
Это касается той арматуры, которая была правильно обработана от коррозии. Специальные составы защищают прутья от появления ржавчины.
Металлические сетки для армирования имеют приемлемую цену. Еще выгоднее закупать ее оптовыми партиями, когда за большой объем могут дать скидку.
Хороший выбор размеров ячеек. Благодаря большому разнообразию сеток, вы сможете выбрать именно тот вариант, который подойдет для вашего дома. Чаще всего люди покупают сетки с небольшими ячейками.
Армированная кирпичная кладка
Армирование может быть поперечное, продольное и вертикальное.
Поперечное армирование кирпичной кладки выполняют стальными сетками или строительной арматурой. Арматура воспринимает поперечные растягивающие усилия, возникающие при сжатии кладки, препятствует разрушению кирпича при изгибе и растяжении и этим увеличивая несущую способность сжатого элемента.
Столбы, стены и простенки армируют сварной кладочной сеткой квадратной, прямоугольной или зигзагообразной формы. Кладочная сетка представляет собой сварную сетку, которая производится посредством сваривания перпендикулярных друг другу стержней. Диаметр стержней для поперечного армирования кладки допускается не менее 2,5 мм. и не более 8 мм.
Чтобы предохранить кладочную сетку от коррозии, её утапливают в раствор так, чтобы сверху и снизу сетка была покрыта толщиной раствора не менее 2-х мм. Поэтому общая толщина шва, в котором уложена прямоугольная сетка, например из проволоки диаметром 5 мм, должна быть не менее 14 мм.
При изготовлении сетки на месте для соединения стержней применяют сварку или связывают между собой вязальной проволокой. Нельзя отдельные стержни укладывать взаимно перпендикулярно в смежных швах вместо сеток.
Арматурные прямоугольные сетки укладывают не реже чем через пять рядов кладки, а при утолщённом кирпиче — через четыре. Зигзагообразные — попарно в двух смежных рядах, так чтобы направление прутков в них было взаимно перпендикулярным.
Сетки должны иметь такие размеры, чтобы концы прутков выступали на 2. 3 мм за одну из внутренних поверхностей простенка или столба. По этим концам удостоверяются, что в кладке уложена арматура. Величина перехлёста стыковки составляет от 150 мм.
Продольное и вертикальное армирование кладки применяют для восприятия растягивающих усилий в изгибаемых и внецентренно сжатых конструкциях: столбах, тонких стенах и перегородках. Такое армирование повышает устойчивость конструкций, поэтому его используют в сооружениях, подверженных сейсмическим воздействиям.
Вертикальное армирование кирпичной кладки представляет собой стержни арматуры которые вставляются в вертикальном положении у основания кирпичной кладки в полкирпича вдоль стен, перегородок, столба или других сооружений. В среднем диаметр арматуры составляет 10-15 мм.
Вертикальное армирование кирпичной кладки бывает и внешнее. Так для усиления столбов, выполненных из кирпича, когда нет возможности разместить арматуру внутри, используется вертикальное армирование с помощью уголков, расположенных по углам столбов и сваренных между собой поперечными перемычками.
Продольное армирование кирпичной кладки используется для укрепления тонких стен, перегородок на изгиб и боковые нагрузки. Для этого в продольные швы кладки закладываются стержни, арматура, реже сетка. Для внутреннего расположения, арматуру ложат в продольный шов или делаются пазы а наружное армирование производится в слое раствора. Стержни свариваются между собой поперечной арматурой либо загибаются в виде крюка и связываются вязальной проволокой.
При армированной кладке перегородок необходимо соблюдать следующие требования:
