Армирование бетона
Для повышения прочности и жесткости бетонного слоя необходимо выполнить его армирование. Для этого используется металлическая или стекловолоконная арматура сечением 8–12 мм. Обычно достаточно четырех прутов арматуры, уложенных вдоль стен. Арматура связывается между собой вязальной проволокой через каждые 50 см с формированием квадратного или прямоугольного каркаса. Сварку для соединения прутов применять не рекомендуется, так как металл быстро начнет ржаветь даже внутри слоя бетона именно в проваренных местах.
Армирующий каркас не должен лежать на газобетоне. Его нужно приподнять над ним примерно на 3 см. Для этого используются специальные пластиковые фиксаторы для арматуры. Удобнее выполнять вязку каркаса внутри опалубки.
Армопояс для газобетона под балки перекрытия из U-блоков
Для устройства армирующего пояса можно использовать специализированные ЖБИ: П- или U-образные блоки из армированного газобетона, обычного бетона или фибробетона. При использовании готовых блоков не нужна опалубка, не требуется расчет высоты армопояса для газобетона под балки перекрытия. Технология будет следующая:
- П- или U-блоки монтируются по периметру газобетонных стен на клей для газоблока.
- В углубление блока укладывается подготовленный армокаркас.
- Пространство бетонируется бетонной смесью М200.
Основную нагрузку здесь воспринимает U-блок, а слой монолитного бетона небольшой, поэтому набор прочности длится 3-5 дней.
Устройство армирующего пояса — обязательное условие для строительства прочного дома из газобетона. К возведению конструкции нужно подойти ответственно, использовать качественные материалы.
Инструменты и расходники для работы
Армирование газобетонных стен выполняется в процессе кладки, поэтому особых инструментов здесь не потребуется только те, что нужны для работы с газобетоном:
- Зубчатая каретка для газобетонного стенового материала, позволяет регулировать толщину кладочного шва с последующим равномерным распределением по поверхности.
- Зубчатая кельма, более простой вариант для выполнения кладочных швов.
- Тёрка для подшлифовки места среза на доборных газоблоках.
- Ножовка специальная для работы с газоблоками.
- Набор измерительных инструментов с нивелиром, линейкой, рулеткой и угольником.
- Киянка — для исправления кусочков газоблоков.
- Захват для переноски газобетонных изделий.
- Дрель.
- Болгарка для резки армосетки сетки.
Армопояс
Армопояс, или пояс жесткости, необходим для усиления стен дома на уровнях опирания несущих конструкций перекрытий и крыши, и для придания дому общей пространственной жесткости и устойчивости. Очень упрощенно – можно сравнить армопояса с обручами, удерживающими бондарную бочку. Армопояса устраивают в разных уровнях параллельно с возведением стен дома. Монолитный армированный бетон – основной материал для создания армопояса для домов из легкобетонных ячеистых блоков (пенобетонных, газобетонных и др.), арболита, керамзитобетона, полистиролбетона и т. подобное. В некоторых случаях применяют и кирпич, например, для усиления стен из блоков поризованной керамики, или для укрепления небольших хозяйственных построек из любых материалов, при необходимости.
Кирпичный армопояс отличается от железобетонного меньшей мощностью и весом, и выполняется из 3-5 рядов кладки с перевязкой и армированием в каждом ряду стальной сеткой из проволоки диаметром 4-6 мм и ячейкой 50 мм. По ширине кладка делается равной несущей стене.
Все сказанное ни в коем случае не относится к назначению армирующих сейсмопоясов, которые могут быть необходимы даже зданию из кирпича и монолитного железобетона, при строительстве в районах с сейсмической опасностью.
Предназначение
Армопояс в доме из газобетона – это гарантия того, что со временем стены и фундамент, потолок не дадут трещины, но и это далеко не все.
- компенсирует деформирование стен с разным процентом и уровнем модуля упругости, при неравномерно усадке и землетрясении;
- компенсирование точеного типа перенапряжения газобетона, происходящего в процессе монтажа перекрытия и крыши, при крепеже деталей не даст трещин;
- выполняет собой роль распора при распределении давления возведенной крыши и этажей;
- помогает выровнять стены и повышает саму жесткость всей конструкции;
- позволяет возводить дом даже на участке с наклоном.
Технология устройства
Для изготовления этого устройства разработаны и применяются разные технологии. Различие между ними заключается в материалах опалубки и способах её устройства, а также в методах исполнения армирования.
Опалубка под армопояс
Опалубку делают из досок или листовых материалов. Связка по низу производится брусками 50х50 миллиметров, которыми устанавливается расстояние между стенками. Для придания конструкции жёсткости производятся вставки из резьбовых шпилек размером М8. Внутри опалубки на шпильку надевается пластиковая трубка, длина которой соответствует размеру армопояса по ширине. После созревания бетона на 7-й — 10-й день можно демонтировать опалубку, при этом нижние бруски и пластиковые трубки остаются в массе бетона, существенно не влияя на его прочностные характеристики.
Фотогалерея: виды опалубок для армопояса
Доска — наиболее распространенный материал для опалубки армопояса
При заливке армопояса стена утепляется, чтобы отсечь «мостик холода»

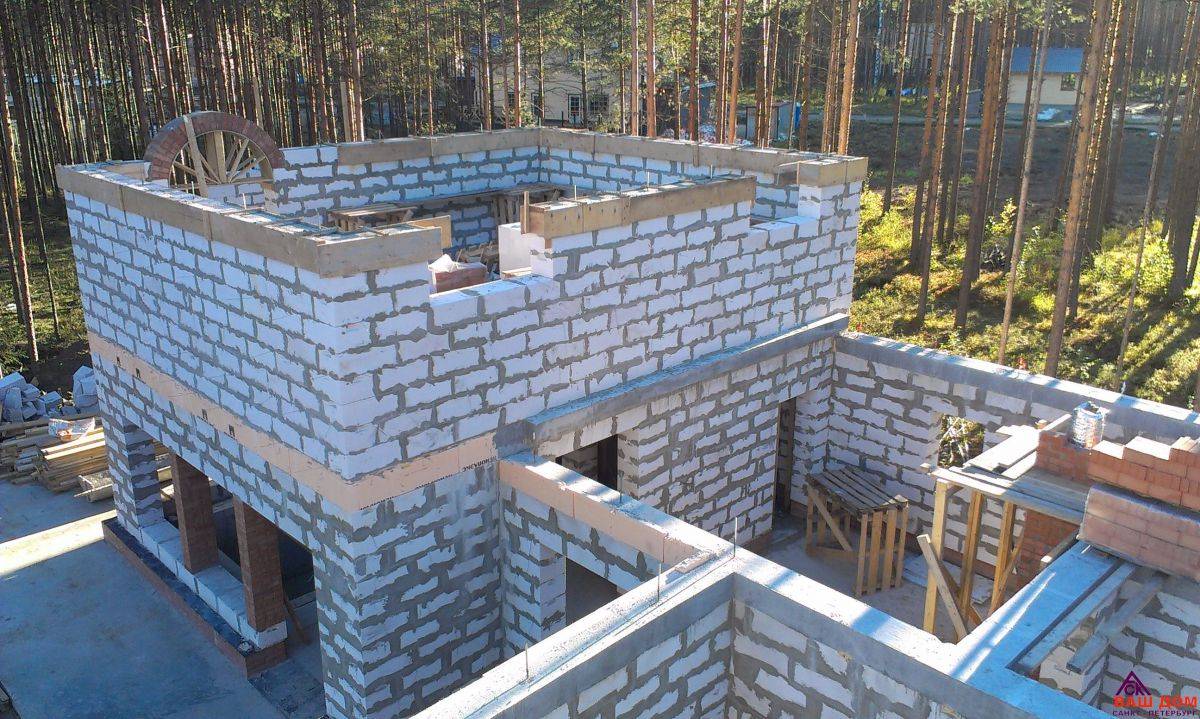

Армопояс органично вписывается в конструкцию здания
Для опалубки армопояса хорошо подходит фанера
Верхний обрез опалубки нужно выставить строго по горизонтали, воспользовавшись водяным уровнем. При этом нужно учитывать, что уровень заливки бетона будет контролироваться именно по краям опалубки.
Перед заливкой армопояса производится установка закладных деталей. Винтовые шпильки и анкерные болты крепятся к арматуре вязальной проволокой, а деревянные бруски просто заливаются бетоном. Закладные нужны для решения следующих задач:
- Анкерные болты или резьбовые шпильки для крепления мауэрлата.
- Деревянные бруски для дополнительной фиксации опорного бруса с использованием скоб.
Для крепления опорного бруса используются прутки, шпильки и деревянные закладные детали
Армирование
Для упрощения процесса установки прутков часто применяется сборка сеток на земле из четырёх или шести арматурин, которые затем размещаются в опалубке. Поперечные связи располагаются на расстоянии 20–25 сантиметров друг о друга. Размер сечения такой сетки составляет 15–25 сантиметров. Недостаток такого способа заключается в том, что их стыковка происходит по углам коробки здания. А это противоречит основному правилу армирования — стыковка на углах и пересечениях арматуры недопустима.
Армирование повышает несущую способность пояса
Армирование лучше производить последовательной сборкой внутри опалубки. Для этого прутки арматуры выкладываются в один слой по всему периметру армопояса. Там, где концы выходят на угол здания, производится загиб и конец крепится к очередному прутку вязальной проволокой. После укладки нижнего пояса производится монтаж второго. Для этого нужно заранее изготовить П-образные стойки и поперечины, которые нужно установить на расстоянии 20–25 сантиметров друг о друга. Крепление производится вязальной проволокой
Следует обратить внимание на выбор этого материала. Скреплённые им узлы работают только во время заливки, а после застывания бетона они не несут никакой нагрузки. Поэтому нет необходимости приобретать высокопрочную проволоку, предпочтительнее трёх или четырёхмиллиметровые низкоуглеродистые изделия, прошедшие процесс отжига
Ими гораздо легче пользоваться, а результат тот же
Поэтому нет необходимости приобретать высокопрочную проволоку, предпочтительнее трёх или четырёхмиллиметровые низкоуглеродистые изделия, прошедшие процесс отжига. Ими гораздо легче пользоваться, а результат тот же.
При монтаже армирующего каркаса лучше использовать мягкую отожжённую проволоку
Характеристики качественного армопояса
Габариты армопояса для стены из пеноблоков определяются от размеров самой стены. Если при строительстве дома выполнялась кладка однослойных стен, шириною в шлакоблок (30 сантиметров), то достаточно будет внутреннего армопояса шириною в 25 сантиметров.
При этом по внутренней стороне стены дома, для предотвращения создания мостиков холода (элементов, теплопроводность которых больше, чем у основной конструкции здания), рекомендуется уложить утеплитель и закрыть армопояс пеноблоком соответствующей толщины.
Высота армопояса в идеале должна является его толщине, поскольку равносторонние конструкции обладают большей прочностью, чем прямоугольные. Не рекомендуется делать армирующие пояса высотой больше 30 сантиметров.

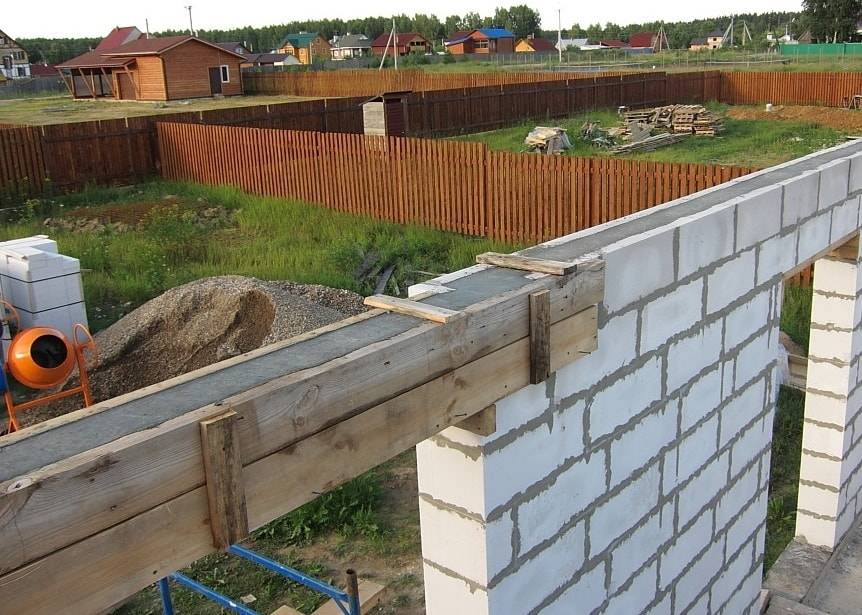

Опалубка для армопояса из деревянных досок
Если вы строите здание, проект которого предусматривает наличие легкого перекрытия, то можно сделать плоский армопояс, высотою около 10 сантиметров. Как свидетельствуют отзывы, такая конструкция хорошо справляется со своими функциями за счет наличия внутри пояса арматурных прутьев.
В плоские армопояса, как правило, устанавливаются 2 продольных арматурных стержня (если стены широкие 3, либо 4), которые соединяются между собою поперечными перемычками из стержней меньшего диаметра. Шаг перемычек составляет около 50-ти сантиметров.
При кладке арматурного каркаса, важно следить за тем, чтобы арматура была утеплена в бетон как минимум на 5 сантиметров. Чтобы поднять нижнюю арматуру над блоками необходимо использовать кирпичные подпорки соответствующего размера. В объемных каркасах, по прямому контуру стены, поперечная и продольная арматура соединяется между собой с помощью вязальной проволоки
Это необходимо для придания достаточного сопротивления динамическим нагрузкам армопояса
В объемных каркасах, по прямому контуру стены, поперечная и продольная арматура соединяется между собой с помощью вязальной проволоки. Это необходимо для придания достаточного сопротивления динамическим нагрузкам армопояса.
Однако в местах, где внешние стены соединяются с внутренними, и на углах дома, арматура соединяется с помощью сварки.
к меню
Из чего лучше делать армопояс?
Армопояса под потолочные перекрытия и стропильные системы должны изготавливаться из бетона марок М200 и выше. Бетон можно как приобретать в уже готовом виде у производителей, так и делать собственноручно из цемента М400.
Если вы хотите получить армопояс максимальной прочности, то не лишним будет после заливки уплотнить бетон. Для этого нужен перфоратор со специальной насадкой. Также уплотнить бетон можно просто интенсивно потыкав его куском арматуры, чтобы на поверхность вышли все внутренние пузырьки воздуха.
Кладка армирующего пояса из кирпича
Для усиления стены из вспененного бетона также может использоваться армопояса из кирпича. Кладка кирпича выполняется непосредственно на пеноблок, при кладке пояса для армирования используется металлическая сетка с проволоки диаметром 4-5 мм.
Сетка укладывается на каждый ряд кирпича. Общая высота такого армопояса может составлять от 20 до 40 сантиметров, ширина – равная ширине стены.
Стоит понимать, что армопояс из кирпича не обладает прочностью, сравнимой с монолитным бетонным поясом, такой армопояс, как свидетельствуют отзывы, может с успехом использоваться для небольших хозяйственных построек из шлакоблока, либо других вспомогательных зданий.
к меню
Нужно ли утеплять армопояс?
Одним из важнейших свойств вспененного бетона, принесших данному материалу широкую популярность, является низкая теплопроводность. Из пенобетона строятся теплые, не промерзающие даже при самых низких зимних температурах дома.
Для того чтобы армирующий пояс не являлся слабым звеном дома в плане теплоизоляции, технология предусматривает создание поясов не на всю ширину стены, а с отступом от ее внутренней стороны.
При этом минимальная ширина пояса должна составлять 25 сантиметров для кирпича и 20 сантиметров для бетона. Образовавшееся после заливки армопояса свободное пространство заполняется утеплителями, и закрывается подогнанным по размеру пеноблоком.
Технология создания армпояса под мауэрлат для крыши
Приведем и отзывы строителей, специализирующихся на возведении домов из вспененного бетона, которые помогут вам составить полную картину об необходимости обустройства армирующего каркаса для керамзитобетонных блоков:
к меню
Для перекрытий
Армопояс под монтаж межэтажных плит перекрытия выполняется по аналогии с кровельным поясом, но имеет некоторые особенности.
Линия жёсткости между этажей устраивается для надёжного монтажа перекрывающих конструкций. Это могут быть железобетонные либо облегчённые плиты, деревянные или другие щиты и настилы, – пояс необходим в любом варианте.
Расчёт армирования армопояса между этажами проводится в зависимости от вида и веса перекрытия. Для тяжёлых плит расчёт нагрузок обязателен.
Одним из основных параметров конструкции пояса считается площадь опирания плит перекрытия на бетонную ленту пояса, — чем она больше, тем надёжнее.
Минимальная ширина монолитного пояса для перекрытий – 20 см, высота – 15 см.
Зачем нужен армопояс в доме
Схема дома из блочных материалов Для понимания принципа работы армирующей защитной конструкции рассмотрим ее в рамках строительства дома. Любой каменный или блочный материал лучше работает на сжатие, чем на растяжение. Нагрузки растяжения и кручения могут возникнуть как вследствие осадки здания, при пучении грунта у фундамента, так и по другим причинам. Также это может быть вызвано неправильным расчетом несущей способности, в результате чего стены в различных участках будут получать и сжимающие и более критичные растягивающие нагрузки. К ним данные участки кладки могут быть конструктивно не готовы. Как результат — стены дадут трещину. Добавляя армирование с бетоном вверху кладки между этажами, мы дополнительно защитим стены от разрушений.
Возьмем для примера дом из газобетона и рассмотрим схему. В нижней части практически всегда выполняется железобетонный фундамент, являющийся все тем же защитным поясом. Правильно выполненное снование отлично справляется с нагрузками, поэтому на данном уровне проблем быть не должно. Используя межэтажный армопояс, мы добавляем в конструкцию армирование, которое справляется с напряжениями. При этом сама стена становиться более жесткой и условно работает как двутавровая балка. Монолитный пояс также в разы лучше сопротивляется боковым нагрузкам от ветра и распирающим нагрузкам от кровли. В сумме всех данных свойств повышается и сейсмостойкость дома, что является обязательным требованием любого жилого дома в сейсмоопасных зонах. Мы рассмотрели многоэтажную схему, однако армопояс также применим в одноэтажном доме с мансардой или без нее. В таком случае в связке с фундаментом применяется пояс под мауэрлат.
Армопояс также хорошо перераспределяет точечные нагрузки
Особенно это важно для материалов, которые с локальными точечными нагрузками не готовы работать — это газосиликатные блоки и другие схожие материалы. Поэтому, в доме из газобетона обязательно выполнять армирование под железобетонные плиты перекрытия. Подобный принцип перераспределения нагрузок и у деревянного основания для стропильных ног
Но, в то же время, чтобы качественно закрепить мауэрлат к конструктивно слабой стене нужен армопояс. Подкровельный пояс увеличит как конструкционную жесткость стен, также позволит решить вопросы по креплению конструкций крыши
Подобный принцип перераспределения нагрузок и у деревянного основания для стропильных ног. Но, в то же время, чтобы качественно закрепить мауэрлат к конструктивно слабой стене нужен армопояс. Подкровельный пояс увеличит как конструкционную жесткость стен, также позволит решить вопросы по креплению конструкций крыши.
Внедрение коммуникаций
Еще перед заливкой можно расположить все необходимые коммуникации, которые будут проходить в участке закладки пояса. Для укладки трубопроводов применяются специальные гильзы, через которые пропускается контур. Конструкции дымоходов и воздуховодов сразу устанавливаются на место пользования, а позднее их можно будет подключить к системам внутри помещений и на крыше. Все заглушки рекомендуется фиксировать насквозь с помощью саморезов. Лестничный пролет является наиболее сложным элементом, который можно прокладывать через монолитный пояс. Под монолитную плиту с маршем также устанавливается опалубка, а его углы дополнительно укрепляются прутьями арматуры по диагонали. То есть возможность внедрения этой коммуникации следует продумать еще на этапе армирования. Для крепления лестницы сквозь опалубку пропускаются стержни нижнего армированного пояса.
Процесс выполнения из бетона
Усредненное значение высоты пояса колеблется от 200 до 400 мм. Ширину выполняют либо равной стеновому показателю, либо несколько меньшей. При этом отступ может использоваться для тепловой защиты пояса не менее 100 мм. Высоту опалубочной конструкции выполняют по проектным габаритам армопояса.
Технологический процесс обустройства армированного пояса в таких домах складывается из 3-х этапов: монтаж опалубки, каркаса и заливка строительного раствора. Последним этапом заканчивается построение армопояса.
Создание опалубки
Для данного этапа приготавливают опалубочные доски и бруски для выполнения поперечного соединения опалубки. Также потребуются саморезы и гвозди для крепления системы и фиксации досок к стенкам.
При возведении опалубки возможно применение двух типов конструкции разборной и неразборной. Первая является наиболее оптимальной и может многократно использоваться при изготовлении различных армопоясов.
Многие застройщики более предпочтительной считают комбинированную систему, в которой одна часть, как правило, с утеплителем, остается несъемной, а другая после застывания раствора снимается. Наиболее сложным моментом при обустройстве опалубки, считается соединение 2-х частей конструкции, чтобы заполняемый бетон не выдавил стенки по бокам.
Для этой цели по верху опалубки закрепляют специальные распорки из дерева через 30 см и стягивают систему проволокой, просверливая отверстия в противоположных щитах и продевая через них проволоку, которая стянет 2 части опалубки. После схватывания раствора, проволоку откусывают бокорезами и она будет оставаться внутри пояса.
Монтаж каркаса
При производстве каркаса гладкую арматуру применяют в формате поперечных перекладин, а ребристую кладут с продольной ориентацией. Соединяют их специализированной обожженной проволокой с диаметром от 1.3 до 1.5 мм. Если применить более тонкую проволоку, она станет разрываться при значимом усилии, а с проволокой большего диаметра будет сложнее работать.
Надежно затянуть каркас не получится ни в том, ни в другом случае. На отдельный узел потребуется до 40 см вязального проката и специальный крючок. Существуют они как ручного, так и механического типа действия.
Каркас монтируют прямо на стенке, в опалубке. Данное условие объясняется тем, что итоговой вес стальной конструкции довольно внушительный, и поднимать её наверх будет весьма сложно. Кроме того, каркас должен быть по всему объему затоплен в бетоне. Неприемлемо, чтобы его арматура выступала из защитного пояса. Это нарушение приведет к снижению его эксплуатационных свойств, делая систему потенциально опасной.
Поэтому каркас выполняется с минимальными просветами 50 мм. Например, при ширине опалубочной системы 40 см, каркас размещают на промежутке 30 см. Готовую систему укладывают на подставки, чтобы сталь не соприкасалась с керамзитобетонными блоками. Для этого используют специализированные “звездочки”, либо осколки кирпича и прочие подходящие материалы.
Заливка
Перед заливкой строительного раствора застройщик рассчитывает необходимый объем, чтобы заливка протекала за раз. Иначе не получится монолитная конструкция, а при создании большого вертикального усилия из-за усадочных процессов в грунте такой пояс даст трещину.
Для дополнительного усиления сцепления армоленты со стеновыми блоками, специалисты рекомендуют забить в них гвозди и обвязать проволокой. Подобный «ёж» осуществит соединение, которое будет намного долговечнее и прочнее.
В подготовленную опалубку с армокаркасом начинают заливать бетонную смесь. По факту заполнения раствор уплотняют способом «штыкования» с целью удаления всех воздушных пробок.
Далее строительную смесь в опалубочной конструкции в обязательном порядке выравнивают. Желательно выставить защитный пояс по уровню. Деревянные части опалубки снимаются через 5 суток. Этого времени вполне достаточно, чтобы бетон полностью застыл.
Бетоном какой марки заливать армопояс
Для заливки армированного пояса по газобетону используется бетон марки М200-М250. Его можно привести в готовом виде миксером с завода, или же сделать самостоятельно.
Пропорции для бетона марки М200: цемент М400, песок, щебень (1:3:5). Пропорции для бетона марки М250: цемент М400, песок, щебень (1:2:4).
Воды в бетоне должно быть минимальное количество, а для придания пластичности используйте пластификатор.
Водоцементное соотношение должно быть в пределах от 0.5 до 0.7, то есть, на 10 частей цемента приходится от 5 до 7 частей воды.
Добавление в бетон чрезмерного количества воды делает его менее прочным.
Чтобы удалить из бетона воздушные пузырьки, его следует провибрировать специальным строительным вибратором, или же интенсивно и длительно протыкать жидкий бетон обрезком арматуры.
Бетон должен заливаться в опалубку за один раз, чтобы он был монолитным (неразрывным).
Почему необходимо армировать
Что такое армопояс на газобетоне. Это сооружение ленточного типа из арматуры и бетона уложенного по всем наружным и внутренним стенам. Предназначено оно для увеличения прочности стен и фундаментов. В конструкции дома важный и ответственный участок, особенно в домах, которые строятся из блочных стеновых материалов. Касается это стен и фундаментов.
Для чего нужен армопояс для стен из газобетона? Газобетонные блоки материал не прочный. Для того чтобы выдержать нагрузки от сезонного пучения грунта, вес плит перекрытия, кровли и еще массы других нагрузок и воздействия внешних факторов, прочности газобетонной стены недостаточно.
Почему нужно армировать стены из газоблока
Одним из основополагающих требований при возведении зданий из газобетонных блоков является высокая степень несущей способности кладочного материала. Газоблоки, хоть и обладают прочностью на сжатие, все же не работают на растяжение. При отсутствии армирования, в процессе долговременной эксплуатации здания, есть вероятность возникновения микроскопических трещин – они не нарушают несущей способности стен, однако способны испортить внешнюю целостность кладки. Иногда в стыках и швах возникают более глубокие щели, в результате чего здание утрачивает свою теплоэффективность.
- проявление неравномерной усадки строения;
- частые перепады температурного режима;
- ветровое воздействие;
- осаждение почвенных пластов или проявление локальных нагрузок;
- несоблюдение норм приготовления кладочного раствора в процессе строительства здания.
Изначально, все эти факторы должны быть учтены при проектировании дома. Так, армирование производится в отношении стеновых конструкций, которые подвержены постоянному влиянию ветровых нагрузок, зон опоры перемычек, элементов, испытывающих наибольшую механическую нагрузку, рядов из газобетонных блоков, расположенных непосредственно под оконными проемами, а также каждого 4-го ряда кладки при условии, если длина стенной конструкции превышает шесть метров.
Чтобы арматурные элементы не нарушили толщины скрепляющих швов и не привели к образованию мостиков холода, армирование должно осуществляться при помощи прутьев с малым сечением. Функциональным обоснованием применения армированного пояса является распределение нагрузок на вышележащие плиты и сохранность заданных параметров всей конструкции путем принятия на арматуру поступающих извне растягивающих усилий. Внешне армировочный пояс выглядит как каркас из стальной арматуры определенного сечения, залитый бетонной смесью по всему периметру возводимого объекта аналогично фундаменту на толщину 10 – 12 см.
Основные задачи армопояса
Армопояс выполняет следующие функции:
- Повышение пространственной жесткости сооружения
- Распределение нагрузок на фундамент (а значит, и на все конструкции здания) от неравномерных подвижек грунтов основания при просадке и морозном пучении
- Надежное опирание и распределение усилий от мауэрлата и плит (балок) перекрытий на стены из пористых хрупких пеноблоков, газоблоков или блоков теплой керамики
В некоторых случаях устройство армопояса на одном из уровней или на всех уровнях не обязательно. В случае строительства хозпостройки или очень маленького дома с перекрытием деревянными прогонами и утепленным настилом армопояс не обязателен. Вместо устройства армопояса по всему контуру прогоны опирают на специальные газоблоки U-образной формы, с заполнением бетонной смесью и армированием. Для обеспечения общей устойчивости такой стене прогоны крепят анкерами, замоноличенными в бетонное заполнение газоблока в интервале 1,5-2,5 метров. На наружные стены из газоблоков (пеноблоков и др.) прогоны опирают, помещая их в «гнезда» в бетоне, закрыто или открыто.
Другой случай, когда в армопоясах нет необходимости, это строительство несущих стен из кирпича, камня, монолитного железобетона в съемной или несъемной опалубке.
