Газобетонные перемычки: достоинства материала

Оконные проемы в газобетоне — Всё о бетоне

Главной задачей оконных систем является защита от погодных условий, сохранение тепла в доме. От правильной установки окон зависит безопасность и долговечность.

Так как газобетон очень легко пилится, то с помощью специального уголка можно легко получить идеально ровный оконный проем.

Газобетонные кладки над окном испытывают большую нагрузку не только во время строительства здания, но и в течение дальнейшей эксплуатации.

Общие понятия

Узлы армирования здания из газобетонных блоков: 1 – стена из газобетонных блоков; 2 – армирование в стыках между плитами перекрытия; 3 – армированный железобетонный пояс; 4 – элементы утепления армопояса; 5 – армирование зон опирания перемычек; 6 – армирование подоконной зоны; 7 – армирование глухих стен большой площадью; 8 – армирование опорного шва.

В стандартном случае с целью равномерного распределения нагрузки на боковые части всего оконного проема (и перегородок) устанавливается арматура при помощи штробореза таким образом, чтобы 12-миллиметровая арматура без труда вошла в паз. Последний заливается раствором, а внутрь паза укладывается арматура так, чтобы ее концы выдвигались более чем на полметра.

Деревянные коробки для окон в доме из газобетона производят без пазов. После распиливания и строгания брусков нужных размеров отбираются четверти и пазы. На обоих концах каждого бруска вырезают шипы, проушины. Далее собираем «мозаику» в коробку. Нередко нижний брусок оставляют цельным.

Технология конструкции окон и перегородок зависит от используемых несущих или ненесущих перемычек, узлов опирания на стены. Если используются оконные коробки, их вставляют в проем и крепят гвоздями или анкерными болтами.

Швы между стеной и коробкой утепляют монтажной пеной или минеральной плитой.

Установка перемычек над оконными проемами является непростым этапом в работе, требующим внимательности, усердия и соблюдения технологии. Опору любой перемычки на газобетонную стену нужно устанавливать на длину больше 2 м. Далее проем делается так. С учетом толщины стен располагают одну или две перемычки, расположенные плотно друг к другу. В случае если окно шириной 1,2 м и более, его нужно усилить, удлиняя опору до 2,5 м.

Схема перемычки.

В строительстве зданий из газоблока используются следующие перемычки:

В зависимости от зоны армирования:

  • несущие армируются в растянутой зоне рабочей арматурой, рассчитываемой на прочность изгиба, опорный срез, прогиб, поперечную силу;
  • ненесущие армируются конструктивно (газо- и железобетонные перемычки).

В зависимости от применяемого материала:

  • газобетонные, подразделяющиеся на перемычки из U-образных газобетонных блоков и армированные перемычки из газобетона;
  • железобетонные;
  • деревянные;
  • металлические прокатные профили – уголки, двутавры, швеллеры.

Усиление плиты перекрытия сверху.Особенности гидротехнического бетона.Пропорции бетона м200 на куб. Подробнее>>

Установка перемычек

Вариант установки опалубки для заливки перемычки.

Оконный проем и перегородки в газобетонных стенах перегораживают сборными перемычками из бруса либо монолита. Сборно-монолитные перемычки вырабатываются из U-образных тяжелых бетонных (М200) блоков при содействии несъемных опалубок. U-блоки представляют собой изготовленные в определенном формате блоки из газобетона, внутри сечения которых производится армирование. Стенки U-блока выполняют функцию опалубки (несущая способность) под монолитные перемычки и теплоизоляции.

Каркас изготавливается из стальной арматуры класса А III. Сборные перемычки, в зависимости от величины и массы могут производиться грузоподъемными механизмами или же самостоятельно вручную. Далее кладка перемычек осуществляется только на используемый для кладки стен раствор. Оконный проем в газобетоне не имеет четверти. Деревянные коробки скрепляются при помощи оцинкованных гвоздей либо ершей из металла.

Щели между оконным проемом и коробкой затыкаются утеплителем с упругими прокладками либо монтажной пеной, откосы обрабатываются штукатуркой.

Как проходит монтирование

В процессе монтирования перемычек опираются на конструкционные особенности.

  • Армированная несущая конструкция из газобетона применяется при максимальной длине проема в 174 см, при этом для опирания на кладку необходимо 25 см. При укладке газобетона рекомендуется применять 4 уголка из стали. Лучше, если уголки налегают на кладку на 30 см. Газобетон отличается прочностью из-за наличия стального каркаса. Перемычки представляют собой однопролетную балку с нагрузкой по всей поверхности. Плюс в возможности не утеплять дополнительно строение.
  • Несущую конструкцию из железобетона с опалубкой в виде U-образных блоков можно использовать при длине проема в 300 см, с таким же расчетом опирания на кладку как при газобетоне. Монтаж проводится без использования специальной техники, что является большим преимуществом. Также не нуждается в утеплении.
  • Монолитная несущая конструкция из железобетона устанавливается в зависимости от длины балки, на опору приходится 30 см. Такой конструкцией можно перекрыть проем шириной до 3 м. Это отличное решение при перекрытии широкого расстояния. Пропорция соблюдается 1:20. Обязательно дополнительно утепляется.

Что касается не несущей конструкции, то железобетон используется при длине балки 2 м, опора – 0,35 м с дополнительным утеплением. Используется металлический уголок и заглубление в основании кладки.

Оконный проем

Использование U-блоков при работе с перекрытиями шириной не более трех метров, позволяет обойтись без участия спецтехники, например, крана.

В случае ширины лотка менее 120 мм, рекомендуется использовать армирование двумя стержнями.

Когда ширина превышает значение 150 мм, лучше взять 4 арматуры и соединить их проволокой с шагом в 50 см с целью получения прочной решетки.

Значение опорной зоны крайних блоков равняется 25 см. Чтобы скрепить торцы, можно воспользоваться обычным клеем для газобетонов.

Вместо лотков в виде U можно построить опалубку из досок или газобетонных блоков. Затем провести армирование и заполнить бетоном.

Армированные перемычки

Несомненно, способ создания армированных перемычек внутри придает прочность и является хорошей основой для заключительного этапа.

По размерам ориентируются на длину пролета и ширину блоков стен.

Монтаж выполняется, учитывая некоторые моменты:

— детали поднимаются на нужную высоту и ставятся стрелкой вверх, соблюдая условие опорной глубины в 30 см. Ширина при этом должна равняться ширине блока;
— можно использовать в проеме 2 перемычки, но основание проема должно быть монолитным;
— все элементы обязательно соединяются специальным раствором для склеивания, а вторая деталь должна плотно прилегать к оконной перемычке, с использованием киянки

Важно, чтобы целостность конструкции не нарушилась;
— вся поверхность выравнивается с помощью рубанка, и продолжать работу можно после полного высыхания клея.

Таким способом оформляется дверной и оконный проем. Главное, чтобы перемычки опирались на стены максимально надежно, чего можно добиться правильными расчетами.

«Колхозный» способ

При строительстве домов из ячеистого бетона часто встречается монтаж уголками или арматурными стержнями, который очень не нравится профессионалам. Однако, популярность данный вариант не теряет.

Интересно, что использование стальных уголков не регламентируется ГОСТом и не указывается в правилах строительства зданий из газобетона.

Применяется такая конструкция на узких проемах до 1,20 м и в одноэтажных постройках. Уголки нужно покупать мощные, с сечением 75х75х6 мм. Они устанавливаются с опорной глубиной в 30 см. При монтаже нужно придерживаться правил:

  • — обязательно уголки нужно покрасить со всех сторон антикоррозийным составом;
  • — минимальное значение опорной длины для уголка из металла – 20 см;
  • — соединение уголков происходит с применением стальной ленты, сварки, стяжки;
  • — уголки должны утапливаться в бетон, чтобы не допустить выпирание над поверхностью стены.

Нюансы

  1. Когда длина проема больше 120 см, а высота меньше 2/3 ширины, то лучше применять перемычки из обычных блоков с дополнительными крепежами. При этом блоки укладываются с использованием временной опалубки и клея. Боковые конструкции должны утопать в стене.
  2. Чтобы усилить стену, рекомендуется армировать ряды над проемом. Нормальное значение сечения арматуры – 8 мм. Конец ее нужно заводить за границу проема на 50 см с обеих сторон, придавая им форму буквы Г. Затем они анкеруются в газобетонную кладку.

Назначение и применение

Как уже было заявлено выше, основная функция перемычек — это перекрытие проемов в возводимых зданиях. Проемы по своей конструкции могут иметь разную ширину, и располагаться в стенах с различной толщиной кладки (наружные стены, перегородки, прогоны между колоннами и пр.)

С учетом таких конструктивных особенностей все балки, применяемые для перекрытия проемов, по своим техническим характеристикам и назначению, были объединены в отдельные группы элементов:

  1. Несущие — усиленные балки, предназначенные для плит перекрытий. Расчетная нагрузка — 3400–3600 кг/м.
  2. Балки ненесущие — служат для удержания кладки стен, расположенной выше проема.
  3. Карандаши — балки малого сечения, предназначенные для перекрытия межкомнатных дверных проемов. Величина сечения таких перемычек 120 мм и менее.
  4. Прогоны и ригели — несущие конструкции, предназначенные для больших пролетов зданий. Применяются при строительстве каркасных сооружений общественного и промышленного назначения.

Прогон

В малоэтажном строительстве применяются, в основном, первые три типа железобетонных изделий. Необходимые размеры и выдерживаемая нагрузка на балку рассчитывается специалистами при подготовке проектной документации.

Элементы перекрытий проемов в малоэтажном строительстве

При строительстве загородного дома с расчетами перемычек можно справиться самостоятельно. А лучше — воспользоваться типовыми решениями, и подогнать дверные и оконные проемы под стандартные размеры.

Например, брусок заводского изготовления 2ПБ имеет следующие параметры:

  • Сечение: 120–140 мм;
  • Длина: 1,00–2,95 м;
  • Вес: 43–125 кг.

Дверные конструкции рассчитаны на нагрузку в 3700 кг/м, оконные выдерживают 200–800 кг/м. Укладывают бруски на прослойку из цементно-песчаного раствора после завершения кладки стен и простенков.

Перекрытие проема

Ненесущие элементы длиной до 2 м рабочие укладывают вручную. Несущие — крепят стропами за монтажные петли и монтируют краном.

Для правильного подбора железобетонных изделий, а впоследствии их безопасной эксплуатации, необходимо внимательно прочитать ГОСТ на железобетонные перемычки. Документ вмещает в себя целый ряд специальных требований, которыми надлежит пользоваться при расчетах и монтаже элементов — с целью обеспечения безопасности и увеличения срока службы здания.

Сборные перемычки U-образного профиля под проемы оконные для газобетона

Для сооружения оконных перемычек используют также газобетонные элементы U-образного профиля, из которых формируют стационарную опалубку. По форме изделие напоминает лоток. В полость укладывают силовой каркас и затем заливают бетон. После застывания бетона конструкция приобретает повышенные прочностные свойства и обеспечивает равномерное распределение усилий на опорные стены, а также повышает жесткость газобетонного строения.


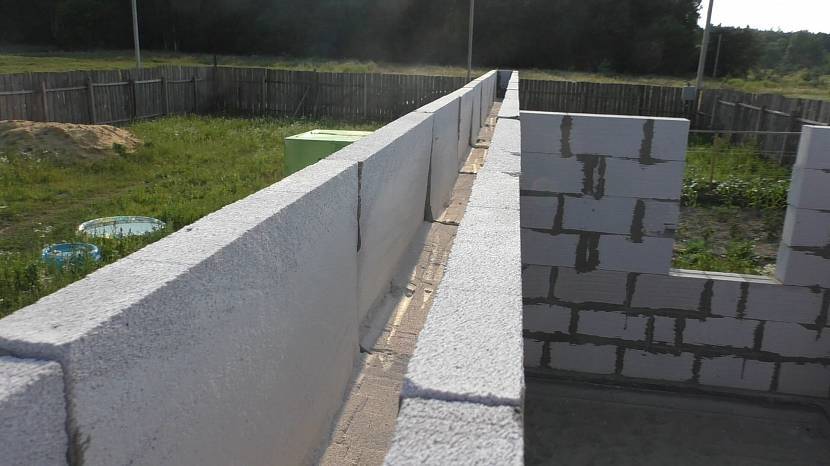

Газобетонные элементы U-образного профиля также используют для сооружения оконных перемычек

Сборные перемычки из газобетона соответствуют по габаритам толщине газобетонных стен и востребованы в области жилищного строительства благодаря следующим преимуществам:

  • небольшому весу;
  • точным размерам;
  • легкости мехобработки;
  • экологической чистоте;
  • теплоизоляционным свойствам;
  • простоте монтажа.

Лотковые элементы разных типоразмеров имеют общую длину, равную 0,5 м. Остальные габариты изделий:

  • ширина – 0,2-0,4 м;
  • высота – 0,2-0,25 м.

Лотковые перемычки выпускаются с различной толщиной стенок, составляющей 70 и 145 мм. Из указанной номенклатуры изделий несложно выбрать лоток требуемых размеров.

Как укладывают над проемом U-образные перемычки

Оконные перемычки для газобетона, имеющие U-образный профиль, монтируют следующим образом:


Оконные перемычки для газобетона

  1. Сооружают в верхней плоскости газобетонного проема опорную площадку из древесины или металла.
  2. Выкладывают лотковые элементы на поверхность, обеспечивая опирание на стены по 0,25 м с каждой стороны.
  3. Смазывают торцевые плоскости перемычек клеевым составом и обеспечивают неподвижность конструкции до застывания.
  4. Размещают в полость силовой каркас из рифленых прутков сечением 1,2-1,6 см, связанных перемычками.
  5. Заполняют внутреннее пространство лотков бетонным раствором, равномерно распределяют и утрамбовывают его.

К работам по демонтажу деревянной или металлической опалубки приступают через 3-4 недели. Технология допускает также сборку перемычек из лотковых элементов на горизонтальной площадке с последующей установкой забетонированных балок на газобетонные проемы.

Хранение и подготовка

Опытные мастера имеют достаточно знаний в области сохранности и монтажа перемычек из газобетонного материала. Такие виды строительных работ подразумевают соблюдение температурного режима при хранении, который должен варьироваться в пределах пяти – двадцати пяти градусов тепла. Если данный показатель превышает допустимое значение, то газобетонную перемычку необходимо увлажнять. Более низкие температуры подразумевают применение специального клеевого состава для «холодного» периода, которым можно выполнять кладку при температуре не ниже пяти градусов мороза.

Профессиональные строители смогут оказать услуги по укладке перемычек, гарантируя при этом надежность и качество.

Как сделать перемычку для газобетона своими руками

Существует несколько способов, позволяющих перекрыть проём окна или двери. Проще всего, конечно, использовать для этой цели готовое изделие, однако перемычки изготавливают далеко не все производители газобетона. Изделия из тяжёлого бетона, предназначенные для кирпичных стен, тоже можно использовать, но весят они в три раза больше: плотность тяжёлого бетона не менее 2500 кг/м3, тогда как у ГБ-изделий всего 600 кг/м3. Но далеко не в каждой местности можно найти подходящий размер, да и доставка может обойтись недёшево. В большинстве случаев строители изготавливают перемычки своими силами, непосредственно на месте установки.

Дом из какого материала Вам нравится больше всего?

Дом из бруса 24.54%

Дом из кирпича 18.34%

Бревенчатый дом 14.43%

Дом из газобетонных блоков 16.79%

Дом по канадской технологии 11.42%

Дом из оцилиндрованного бревна 3.73%

Монолитный дом 4%

Дом из пеноблоков 3.46%

Дом из сип-панелей 3.31%

Проголосовало: 3354

Правильная укладка готовых перемычек из газобетона

Если газобетонная перемычка правильно подобрана по отношению к ширине проёма и толщине стены, монтаж производится предельно просто.

  • При возведении блочной кладки, в конце каждого ряда устанавливается доборный блок, за счёт которого обеспечивается вертикальная перевязка швов. Если в стене есть проём, этот добор монтируется перед ним. Но в данном случае, данный порядок нужно изменить.
  • Устанавливать перемычку можно только на целый блок. Поэтому, в том ряду, где на кладку будет оперта перемычка, добор следует установить так, чтобы последним в ряду перед проёмом и первым после него, оказался блок полного формата. Если высота проёма не совпадёт с высотой очередного ряда, на боковых блоках придётся делать Г-образные пропилы в виде опорной ступени.

Укладывать перемычку необходимо в соответствии с маркировкой изготовителя – имеется в виду положение её плоскостей. Там, где должен быть верх, обычно с торца есть небольшое углубление с буквой «В»

Связано это с тем, что снизу предусматривается более толстый защитный слой бетона, который в данном случае будет работать на изгиб, и должен хорошо сопротивляться такому усилию

При установке перемычки из газобетона на штатное место, очень важно горизонтальные и вертикальные поверхности качественно промазать клеем. Ну и не следует забывать, что ряд, на который она будет опираться, должен усиливаться стержневой или сеточной арматурой с заведением в толщу кладки минимум на 60 см

Готовые перемычки из газобетона – размеры, конструкция и достоинства изделий

Среди застройщиков пользуются широкой популярностью перемычки газобетонные, изготавливаемые специализированными предприятиями согласно требованиям действующего стандарта. В поперечном сечении такая балка имеет прямоугольную форму. Балочная конструкция усилена арматурным каркасом с антикоррозионным покрытием. На поверхности перемычки нанесены стрелки, указывающие, как правильно расположить балку при установке.

При стандартной высоте балок, равной 12,4 см, изделия отличаются следующими размерами:

  • длиной, составляющей 1,3-3 м;
  • шириной, находящейся в интервале от 11,5 см до 17,5 см.


Наиболее простая и распространенная конструкция-газобетонная балкаГазобетонная балка – наиболее простая и распространенная конструкция, обладающая комплексом достоинств. Главные плюсы:

  • повышенные прочностные характеристики, обеспечиваемые усиленным арматурным каркасом. Перемычка не растрескивается под воздействием нагрузок;
  • уменьшенный вес перемычки. Благодаря использованию при изготовлении балки пористого бетона, снижается масса элемента и уменьшается нагрузка на газобетонную коробку и фундаментную основу;
  • соответствие структуры газобетонной балки характеристикам используемых блоков. Отсутствует необходимость дополнительной теплоизоляции конструкции благодаря идентичным показателям теплоэффективности.

Техника установки армированных газобетонных перемычек

Монтаж газобетонных балок осуществляется после того, как завершено армирование газобетонных блоков в зоне оконного или дверного проема. До начала монтажных операций следует подобрать балки с размерами, соответствующими расстоянию между опорными блоками в зоне приема

Важно также использовать перемычку нужной ширины, обеспечивающей максимальную площадь контакта с поверхностью газоблоков


После окончательного отверждения клеящего состава допускается кладка газобетонных блоков на перемычку

При выполнении мероприятий по монтажу газобетонных балок выполняйте работы по следующему алгоритму:

  1. Уложите на опорную поверхность блоков связующий состав.
  2. Поднимите перемычку к месту установки.
  3. Установите балку на проем, ориентируясь на направление стрелки.
  4. Смонтируйте, при необходимости, вторую перемычку.

После завершения монтажных операций следует обеспечить расположение верхней плоскости балок на одном уровне с помощью резинового молотка. Для удаления наплывов и локальных неровностей используйте рубанок по газобетону. Кладка газобетонных блоков на перемычку допускается после окончательного отверждения клеящего состава.

Главные виды

Оконные перемычки классифицируются по материалу выполнения и типу сборки. Есть готовые варианты, которые делаются в цельном виде на производстве. Также выделяют сборные перемычки, которые создаются прямо во время монтажно-строительных работ.

Для сотворения оконных проёмов во время строительства дома из газобетонных блоков могут употребляться последующие варианты:

  • цельные железобетонные;
  • цельные газобетонные;
  • сборные из железного уголка;
  • сборные из U-образных частей.

У всякого вида перемычек имеются свои достоинства и определенные условия, в которых он может применяться.

Железобетонные

Железобетонные перемычки различаются высочайшей несущей способностью, большенный массой и завышенной сопротивляемостью к неблагоприятным наружным действиям. При разработке система добавочно армируется для получения очень больших прочностных черт.

Маркировка и размеры железобетонной перемычки отражаются в заглавии. Маркировка даёт информацию о главных свойствах. Сокращения, которые употребляют все производители цельных изделий, регламентированы ГОСТом. К примеру, в заглавии 2ПБ10-1 цифра 2 значит размер поперечного сечения, ПБ – тип изделия (бывают брусковые – ПБ, плитные – ПП, балочные – ПГ), цифра 10 – длину в дециметрах, цифра 1 – расчётную нагрузку в кН/м.

Минусом данного вида балок является высочайшая теплопроводимость. Их можно применять, лишь если в предстоящем планируется создавать высококачественное утепление стенок и всей конструкции в целом.

Газобетонные

Для сотворения оконных проёмов в личном доме довольно нередко употребляются брусковые газобетонные изделия. Посреди их плюсов выделяют небольшой вес, высшую несущую способность, низкую теплопроводимость (таковая же, как и у газобетонных блоков), обычный установка.

Недочетом перемычек из газобетона является их наиболее высочайшая стоимость по сопоставлению с аналогами. Но при возведении личного дома не требуется создание огромного количества оконных проёмов (как, к примеру, в многоквартирном доме), потому покупка нескольких балок по чуток наиболее высочайшей стоимости не приводит к существенному повышению общих издержек на стройку.

Сборная система из U-блоков

Сборные конструкции различаются еще наиболее низкой стоимостью, но при их монтаже будет нужно прилагать больше усилий. U-образный блок представляет собой несъёмный опалубочный элемент, который имеет вольную полость снутри.

Перемычка из U-блоков создаётся последующим образом:

  • Осуществляется сборка блоков и их соединение вместе.
  • В полости располагается арматурный основа.
  • Вовнутрь блоков заливается бетон. Заливку можно производить как на земле, так и на месте конечной установки.

Из U-блоков можно создавать конструкции подходящей ширины и длины без каких-то заморочек. Минусом использования блоков являются временные издержки. Опосля заливки бетона необходимо будет ожидать, пока он наберёт крепкость, и лишь позже продолжать стройку.

Перемычка из железных уголков

Более обычным сборным вариантом считается перемычка, сделанная с внедрением железных уголков. Данные изделия используются для сотворения базы для укладки газобетонных блоков. Почаще всего для базы употребляется металлической профиль. Посреди преимуществ перемычки из уголка в стенке из газобетона выделяют:

  • очень низкую стоимость;
  • резвый установка;
  • надёжность.

Газобетонные блоки, соединённые вместе, опосля высыхания раствора набирают довольно высшую крепкость. Железная база существенно увеличивает их несущую способность. Минусом данного решения является подверженность стали коррозии.

Монтаж

Для установки перемычек над проемами требуется соблюдать определенные правила, чтобы избежать перекоса и растрескивания. В частном строительстве, элементы длиной менее 2 м, можно устанавливать вручную, для больших проемов потребуется автокран. Монтаж зависит от типа перемычек:

  • ПБ – применяется в проемах несущих стен, поскольку они обладают повышенной прочностью на изгиб и берут на себя нагрузку верхних перекрытий.
  • ПП – менее прочны, поэтому ставятся на самонесущей стене, принимая нагрузку только той стены, в которую упираются.

Установка производится после завершения кладки, на утвержденных в проекте отметках. Перед этим проверяется надежность поверхности и уровень выведенной кладки.

Важно при монтаже правильно определить глубину, на которую происходит опирание перемычки. Этот показатель для несущей стены должен быть не менее 250 мм с каждой сторон, а для самонесущих стен достаточно 120 мм. Чтобы закрыть всю ширину кладки, укладывается несколько железобетонных брусков, но они не должны выходить за плоскость стены

Чтобы закрыть всю ширину кладки, укладывается несколько железобетонных брусков, но они не должны выходить за плоскость стены.

Правила

При укладке железобетонных перемычек нужно учесть несколько важных моментов, которые помогут избежать проблем в дальнейшем:

  • высота балочной перемычки должна быть не меньше 5% от высоты перекрываемого проема;
  • ширина конструкции из этих элементов должна соответствовать ширине кладки проема;
  • можно использовать перемычки, залитые не менее чем за месяц до установки, чтобы бетон набрал расчетную прочность;
  • перед монтажом бетонную смесь нужно тщательно утрамбовать, чтобы избавиться от воздушных пазух;
  • после установки ее правильность проверяется уровнем, поскольку конструкция должна быть строго горизонтальна.

https://youtube.com/watch?v=bNj0lqCgXNk

Правильно установленные в проемы перемычки обеспечат нужную прочность конструкции здания и его долговечность. Эти элементы должны быть изготовлены из бетона высоких марок с надежным армированием, поскольку к их прочности предъявляются повышенные требования. При выборе типа необходимо учитывать величину нагрузки, на которую она рассчитана. Самый популярный тип – брусковые перемычки, недорогие, простые в изготовлении, выдерживающие высокие нагрузки. Но для экономии материалов, в проемах самонесущих стен используют и другие типы этих конструкций.
