Особенности деревянных и металлических двутавровых балок для перекрытий

Производители в России

По данным Федеральной службы государственной статистики России, объём производства металлоконструкций увеличивается с каждым годом. Объясняется это использованием их при строительстве объектов инфраструктуры, зданий и в других отраслях.

https://youtube.com/watch?v=QjLWwnjEMGw

Показатель конкуренции среди производителей двутавровой балки большой. Многие предприятия производят балки практически всех типоразмеров, некоторые делают конструкции на заказ по чертежам.

Крупнейшие российские заводы-производители двутавровой балки:

  1. Омутнинский металлургический. Это один из старейших металлургических заводов России. Находится он в городе Омутнинске Кировской области. Завод специализируется на выпуске стальных фасонных и горячекатанных балок с высокой точностью сечения. По требованию потребителей устанавливается марка стали, длина проката и технические требования.
  2. Кулебакский завод металлических конструкций находится в Нижегородской области, город Кулебаки. Он изготавливает и проектирует металлоконструкции с различной сложностью. Представительства этой компании находятся на территории Уральского округа и Центральной части России. Приоритет компании — это качество продукции.
  3. Основным видом деятельности Раменского завода металлоконструкций, который расположен в городе Раменское Московской области, является изготовление на заказ всех типов металлических конструкций. Изделия завода обладают высокой надёжностью. На производстве используются технологии, способные уменьшить расход металла и снизить стоимость продукции для реализации.

Производство деревянных двутавров — это выгодный бизнес, так как продукция с успехом применяется в строительстве по каркасной технологии для дач и загородных домов. Такой вид профиля не только удешевляет строительство, но и ускоряет его. Поэтому производством такой продукции успешно занимается средний и малый бизнес.

Как рассчитать несущую способность и прогиб

Стоит признать, что за множество лет практики в строительном ремесле был выработан некий канон, который чаще всего используют для того, чтобы провести расчёт несущей способности:

Расчёт прогиба деревянной балки является частью, представленной выше формулы. Буква М указывает нам на данный показатель. Чтобы узнать параметр применяется следующая формула:

M=(ql 2 )/8

В формуле расчёта прогиба есть всего две переменных, но именно они в наибольшей степени определяют, какой в конечном итоге будет несущая способность деревянной балки:

  • Символ q показывает нагрузку, которую способна выдержать доска.
  • В свою очередь буква l — это длина одной деревянной балки.

3 Достоинства и недостатки такого металлопроката

В этом пункте суммируем все плюсы, которыми обладают двутавровые балки. Прежде всего стоит отметить их отменные прочностные характеристики, благодаря которым этот материал можно использовать даже в качестве перекрытия очень длинных пролетов. При этом монтаж элементов не составит огромного труда, да и при необходимости вы всегда сможете обработать поверхность. Такой прокат не подвержен ни деформации, ни усадке. Его по праву можно назвать универсальным, ведь такая балка встречается как в конструкции потолка, так и стен.

Внутренние грани полок двутавра с уклоном

Еще достоинства и недостатки элементов во многом зависят от их вида. Например, горячекатаные конструкции монолитные, и нет необходимости применять дополнительную арматуру, даже если речь идет об очень сильных нагрузках. К тому же они более просты в изготовлении и экономичны. Сварной профиль имеет дополнительные ребра жесткости, благодаря которым можно снизить толщину стенок и соответственно себестоимость изделия. Плюс такие элементы изготавливают по индивидуальным заказам, и их размеры устанавливает клиент. Это позволяет минимизировать отходы во время строительства. Также по требованию заказчика конструкция может быть усеченной, равно- либо неравнополочной, иметь перфорацию, фланцевые соединения.

Виды двутавровых балок ↑

В конструкциях двутавров внутренние грани полок могут располагаться наклонно либо параллельно. Сортамент, который имеет балка двутавр, характеристики, габариты в основном определяются расстоянием между параллельными (П) или наклонными (У) внешними гранями.

Типоразмеры и ГОСТы:

Двутавры, характеризующиеся наклонными гранями, классифицируются на:

обычные (ГОСТ 8239 89) – ограничения на величину уклона внутренних граней составляют порядка 6–12%;

специальные (ГОСТ 19425 74) – М: подвесные пути, имеющие угол наклона не больше 12% и С: для армированных шахтных стволов, имеющих угол наклона до 16 %.

колонные двутавры (К) по ГОСТ 26020-83

Изделие выполненное по ГОСТ полностью соответствует параметрам чертежа, то есть имеет заданное поперечное сечение, размеры полок (высота, ширина и толщина) и другое.

Маркировка: как расшифровать

Начнем с двух цифр в начале маркировки. Они отмечают высоту в сантиметрах конкретной группы профилей. Следующие индексы – буквенные, они указывают на вид профиля в соответствии с шириной полок, к примеру, У, К и т. д. Если профили в группе отличаются размерами стенок и полок, то далее в маркировке указан размер профиля в серии. Например, маркировка двутавра с параллельными гранями может иметь вид: 25Б, 100Ш, 35К, 24ДБ1.

Основные требования к изделиям

Важные технические требования для двутавров обозначены в технических нормативах, к которым относят:

  1. Для металлических:

    • ГОСТ 19425-74;
  2. ГОСТ 26020-83;
  3. ГОСТ 8239-89;
  4. ГОСТ Р 57837-2017.
  5. Для деревянных:
    • ГОСТ 4981-87;
  6. ГОСТ 30244-94;
  7. СНиП 2.08.01-89.
  8. Для ЖБ-изделий:
    • ГОСТ 20372-90;
  9. ГОСТ 24893.0-81.

Перечисленные технические нормативы в начальных разделах всегда предлагают отсылки к другим ГОСТам, СНиПам и СТО. Они касаются используемого материала, расчетов, распределения по размерам, условий хранения и других важных нюансов. Но общим для всех требований является то, что они должны быть:

  • крепкими и прочными;
  • маркированными, в зависимости от типа;
  • устойчивыми после монтажа;
  • хорошо адгезироваться с различными веществами и элементами крепежа, используемыми для строительных и отделочных работ;
  • правильно распределять нагрузку, с учетом воздействия на фундаментную основу;

  • быть пожароустойчивыми, сейсмостойкими, водостойкими и морозоустойчивыми;
  • использоваться одновременно с пароизоляцией и гидроизоляцией;
  • иметь различные типоразмеры;
  • изготавливаться из качественных материалов, произведенных в заводских условиях;
  • обладать долговечностью при эксплуатации.

Требования могут дополняться и изменяться, так как строительные технологии с каждым годом развиваются и расширяются. Готовые изделия всегда можно приобрести в специализированных магазинах, на сайтах производителей или у их прямых партнеров.

Принцип расчета

Проведение расчетов двутавров основано на том, что низ его работает на растяжение, а верхняя – на сжатие. При этом стенки принимают поперечные силовые нагрузки.

Из дерева

Характеристики и показатели деревянных двутавров указаны в приложениях нормативов ГОСТов, и имеют вид таблиц, как на рисунке ниже:

Используя данные таблицы, характеризующие древесину, при расчетах используются следующие величины:

  • общая высота;
  • толщина;
  • модули – растяжения, изгиба, сжатия и упругости;
  • глубина паза;
  • длина самого пролета;
  • шаг балок;
  • показатель нормативной нагрузки;
  • процентные условия эксплуатации изделия, зависящие от влажности и других атмосферных величин.

Используются также многочисленные коэффициенты, которые используются профессиональными инженерами. Для двутавров используют такие формулы, как:

Используемый частный коэффициент (γm), согласно нормативам, чаще всего равен показателю 1,2. Поскольку двутавры различаются друг от друга по показателям качества древесины, то и расчет у них неодинаковый. Большое значение уделяется дополнительным коэффициентам и показателям, например, гибкости элемента двутавра λ, который вычисляется по формуле:

Пример:

Рассчитать гибкость полки, если двутавры имеют шаг 1,25 (м). Указано, что у них не между собой промежуточных распорок, за исключением концов.

Решение:

Согласно условию задачи, длина поверхности между сечениями при сжатии Lc = L = 4 (м). Исходя из общей формулы, определяем коэффициент гибкости полки:

λ = 3.464 * 4 / 0.075 = 185

Ответ: коэффициент равен 185.

Металлических

Для металлических двутавров чаще всего рассчитывают прогиб, а также изгиб, которые применяются для балочных типов, номеров 1-6. Здесь можно воспользоваться удобным калькулятором расчета, при отсутствии времени, по типам двутавров, можно при помощи онлайн-калькуляторов. Так, например, в этом может помочь сайт.

При расчетах металлических двутавров всегда используют показатели:

  • A и B – расстояния от основной опоры до точки нагрузки;
  • L – длина пролета (по минимуму);
  • Fmax – балочный прогиб по максимуму, согласно технической таблице внизу:


В расчетах со стальными двутаврами также используют величины: количество (К), Ry – показатель сопротивления, Fбалки – прогиб и запас (З), сечение (М). Для удобства проведения математических расчетов часто используют онлайн-калькуляторы, один из которых здесь. Данный калькулятор проводит расчеты в отношении консольных и опорных балок, где используется также q – масса изделия в кг/м.Пример:

Необходимо вычислить прогиб для балок – максимальный момент сопротивления сечения Му, если L = 4,5 (м) уложена параллельно короткой стены, q = 6, количество балок равно 8.

Решение:

Согласно формуле, учету веса по таблице СНиПа:

My = (q х L2) /8 = 6 х 4502/8 = 151875 (кгс/см2).

Ответ: 151875 (кгс х см).

Пример 2, который можно соединить с показателем первого примера.

Максимальный момент сопротивления балки Wy, при указанном условием расчетном сопротивлении стали (2150 кгс/см2) рассчитать легко, на основании деления изгибающего момента на показатель сопротивление стали. В соответствии с формулой, это будет выглядеть так:

Wy = 151875 / 2150 = 70,6 (см3).

Ответ: 70,6 (см3) – максимальное сопротивление двутавра данного типа.

Величины, использующиеся в различных расчетах двутавровых балок, имеют следующий вид:

Использовать для работы можно этот калькулятор.

4 Правила калькуляции двутавров

Как видно, выбор двутавровых конструкций довольно большой, но чтобы использование этого элемента было рационально и конструкция получилась надежной, следует правильно подобрать профиль. В этом пункте мы рассмотрим, как найти подходящий двутавр. Если планируете использовать изделие для перекрытия, необходимо знать такие параметры, как расстояние между стенами и максимальную нагрузку, которая будет приходиться на будущую конструкцию. Далее провести расчет можно с помощью специальных онлайн-калькуляторов либо вычислить параметры самостоятельно.

Заглянув в ГОСТ, вы найдете таблицы, в которых указаны обозначения, размеры, площадь сечения профиля и линейная плотность материала. Также существуют таблицы, где оговаривается масса одного метра изделия. Чтобы узнать вес всего элемента, необходимо умножить массу его метра на длину. А вот для расчета несущей способности двутавровой конструкции нужно уточнить и ширину полок. Причем этот параметр должен соответствовать и сечению несущей колонны. Например, если это квадрат со стороной 510 мм, тогда необходимо подобрать профиль шириной не более 460 мм. Это обусловлено тем, что двутавр нужно будет приваривать и требуется оставить запас для сварочных швов.

Таблица размеров двутавра

Для расчета нагрузки следует сначала узнать нормативное воздействие (нагрузка, приходящаяся на 1 м профиля). Затем это значение умножаем на коэффициент прочности по нагрузке и полученный результат суммируем с массой изделия. Таким образом, мы вычисляем момент сопротивления, а там дело за малым, осталось только подобрать из сортамента нужный профиль.

Современные технологии значительно упрощают нашу жизнь и если нет никакого желания самостоятельно заниматься расчетами и подбирать нужный вариант по справочникам, то можно воспользоваться онлайн-калькулятором. С ним работать очень просто, необходимо всего-то заполнить пустые поля и программа выдаст оптимальные варианты. Нужно указать конструкцию, в которой будет использоваться двутавровая балка, например, она необходима для перекрытия. Затем уточняете максимальный пролет и шаг установки профиля. Шагом называется расстояние между двумя элементами, расположенными параллельно друг к другу. Рекомендуемая величина составляет 1 м, но в некоторых случаях можно увеличить его до 1,2 м. Также необходимо знать расчетную нагрузку, приходящуюся на квадрат и угол наклона стропил. Теперь вы знаете, какой именно элемент лучше всего подойдет для конкретного перекрытия.

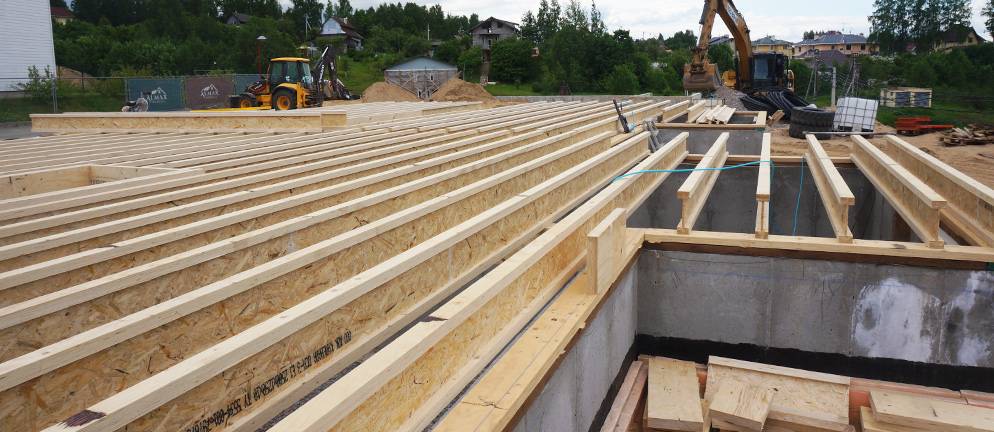

Преимущества использования деревянных двутавровых балок для межэтажных перекрытий и стропильных систем:

  • Экологичность
  • Повышенная огнестойкость
  • Продолжительный срок службы
  • Высокие физико-технические параметры современных балок допускают использование их в пролетах большой длины
  • Не изменяющиеся геометрические размеры и отсутствие таких недостатков деревянных конструкций как: кручение, деформация, усадка, растрескивание
  • Может полностью заменить собой металлоконструкции, обеспечивая при этом идеальную поверхность пола и потолков
  • Универсальность применения, легкость монтажа, экономия времени, трудозатрат и материалов
  • Отсутствие необходимости в проведении «мокрых» работ в процессе сборки

Цена двутавровой балки зависит от ее высоты сечения и материала полок, могут монтироваться на больших площадях. При этом не нужно волноваться о появлении видимых дефектов, поскольку купить качественные двутавровые изделия – это значит обезопасить свой дом от усадки и трещин после них. Для работы с деревянными балками можно использовать обычный плотницкий инструмент. В стенах данного вида перекрытия можно легко прорезать отверстия, необходимые для прокладки систем инженерных коммуникаций. Производство деревянных двутавровых балок полностью оправдывает цели их применения:

  • Устройство перекрытий цокольных и межэтажных;
  • Стропильные системы;
  • Устройство мансардных этажей

Расчет балок перекрытия

Расчет деревянных балок перекрытия в доме ведется по II предельному состоянию (по прогибам). Относительный прогиб 1/250 (по СНиП “Нагрузки и воздействия”). На практике это говорит о том, что балка перекрытия при нагружении ее равномерно распределенной нагрузкой 400 кг/м2 или 250, 200 кг/м2 в отдельных случаях, прогнется в центре на величину равную L/250, где L — расчетная длина балки (расстояние в свету между опорами).

Например, если расчетная длина балки 6 м (6000 мм), то прогиб в центре при максимальной нагрузке будет 6000/250 = 24 мм. Т.е. в данном примере 24 мм — максимально допустимый прогиб балки, при котором возможна комфортная эксплуатация перекрытия — не будет вибраций, скрипов, ощущения “батута”.

Ниже приведены таблицы соотношения типа двутавровых балок, шага их установки, расчетной нагрузки и максимального пролета, при которых выполняются данные условия.

  • Балки серии W изготавливаются длиной 6 метров. Максимальный пролет, который они перекрывают 5,8м (при минимальном опирании 100 мм с двух сторон)
  • Балки серии L изготавливаются длиной до 13,5 метров.
  • Рекомендуемые шаги — 0,4 и 0,6 м для межэтажных перекрытий; 0,6 и 0,8 для чердачных перекрытий.
  • Максимальный пролет — расстояние “в свету” между соседними опорами.
  • Шаг балок — межосевое расстояние двух соседних балок.

Расчет нагрузок, действующих на перекрытие

Кровля передает несущим элементам нагрузку, которая состоит из собственного веса, включая вес используемого теплоизоляционного материала, эксплуатационного веса (предметов, мебели, людей, которые могут по ней ходить в процессе выполнения тех или иных работ), а также сезонных нагрузок (например, снега). Точный расчет выполнить в домашних условиях у вас вряд ли получится. Для этого нужно обратиться за помощью в проектную организацию. Более простые расчеты можно произвести самостоятельно по такой схеме:

Рисунок 1. Таблица минимально допустимого расстояния между балками.

  1. Для чердачных перекрытий, при утеплении которых использовались легкие материалы (например, минвата), на которые не влияют большие эксплуатационные нагрузки, можно говорить, что в среднем на 1 м 2 кровли приходится вес в 50 кг. Согласно ГОСТ для подобного случая нагрузка будет равна: 70*1,3 = 90 кг/м 2 , где 1,3 – запас прочности, а 70 (кг/м 2 ) – нормированное значение для приведенного примера. Суммарная нагрузка будет равна: 50+90 = 140 кг/м 2 .
  2. Если в качестве утеплителя применяется более тяжелый материал, то нормированное значение по ГОСТу будет равно 150 кг/м 2 . Тогда общая нагрузка: 150*1,3+50 = 245 кг/м 2 .
  3. Для мансарды данное значение будет равно 350 кг/м 2 , а для межэтажного перекрытия – 400 кг/м 2 .

Узнав нагрузку, можно приступать к расчету габаритов однопролетных деревянных балок.

Двутавровые балки перекрытия из дерева своими руками

При изготовлении элементов для опорной балки лучше всего применять клееный брус, поскольку такая заготовка соответствует правильным геометрическим формам. При этом она лишена деформации, скручиванию и изгибу. Но можно применять брус и из любых хвойных деревьев, нужно лишь соблюдать главное условие при этом – качественное просушивание древесины.

Для самостоятельного изготовления двутавровых опор, кроме бруса, понадобятся следующие материалы и инструменты:

  • Циркулярная пила;
  • Клей по дереву;
  • Рулетка;
  • ОСП (ориентировочно-стружечная плита);
  • Швеллер для равномерного сжатия заготовки;
  • Хомуты.

Порядок изготовления

При изготовлении двутавровой балки из древесины своими руками, необходимо:

Шаг №1. Сделать расчет и подготовить 2 бруса нужного размера. Чем больше высота балки, тем больше по сечению должны быть заготовки, но в любом случае сечение может составлять не менее 40×60 мм.

Шаг №2. В середине изделий изготовить паз по ширине, равной толщине плиты, а глубиной – равной 10-15% от размера бруса. В домашних условиях сделать такое углубление можно на циркулярной пиле дисковой фрезой соответствующей толщины.

Шаг №3. Убедиться, что паз не имеет внутренних дефектов в виде «ершистости», искривлений, сколов.

Нанести клей по всей поверхности канавки.

Шаг №4. Вставить плиту в пазы верхнего и нижнего бруса.

Шаг №5. Сжать всю конструкцию через подготовленные швеллера (уголки) с помощью хомутов.

Шаг №6. Оставить в таком виде всю конструкцию на несколько часов до полного высыхания.

После приобретения должного опыта такие деревянные двутавровые балки можно будет изготавливать своими руками с хорошим качеством, и применять их во всевозможных перекрытиях.

Изготовление балки своими руками

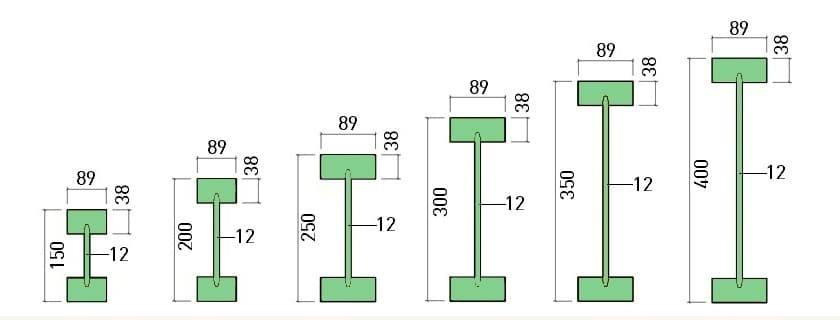

Производство и размеры двутавровой балки из дерева

Деревянная двутавровая балка выполняется совершенно по другому принципу, чем металлическая, поскольку металлические двутавры, как правило, литые и только в редких случаях имеют сварную конструкцию. Деревянные балки состоят из трех частей:

  •  Верхней планки.
  •  Нижней планки.
  • Стенки.

Каждая из этих деталей изготовлена отдельно, а только потом они собираются в единую конструкцию. Стенкой может служить либо ориентированно-стружечная плита, либо фанера, а планки могут быть выполнены из клееного бруса, из цельного массива дерева. Между собой три элемента соединяются при помощи системы пазов, а фиксируются клеем.

Для изготовления двутавра своими руками или на производстве применяют несколько станков или многофункциональных насадок, в зависимости от размера балки.

  1.  Станок фрезеровочный. На производстве фрезер используют для выполнения канавки под крепление стенки (не более 10% от длины балки), но в домашних условиях для этих целей вполне подойдет даже небольшая циркулярная дисковая пила или ручная дисковая пила. Главное — подобрать пильной диск в соответствии с толщиной стенки.
  2.  Станок для порезки фанеры или OSB-плиты. Кроме непосредственно точной порезки плиты или фанеры по размерам, необходимо выполнить точные срезы к краю полосы под углом 45 градусов.
  3.  Установка для склейки. Она наносит клей на дно паза в брусе и на стенку. После этого конструкция собирается
  4. Пресс для склейки. После сборки и склейки готовое изделие подается на сушку под прессом. Обычно под нагрузкой двутавр проводит около 5 минут, в зависимости от типа клея.
  5. При таком промышленном способе сборки, балка двутавровая деревянная цена которой при сборке самостоятельно, ниже, производится с пристойной производительностью, поэтому крупные строительные организации все чаще прибегают не к изготовлению двутавра своими силами, а к покупке готового изделия. Для частных застройщиков, конечно, выгоднее собирать деревянную двутавровую балку своими руками.

Расчет высоты сечения балок

Требования к межэтажным перекрытиям верхних этажей с мансардами изложены в СНиП II-25-80 «Деревянные конструкции». Для того чтобы правильно подобрать деревянные двутавровые балки по высоте, в соответствии с заданным назначением, необходимо знать величину расчетных нагрузок.


Согласно СНиП, для использования балок в качестве перекрытий такая нагрузка составляет 400 кг на кв. метр, а для двутавров стропил– 220 кг на кв. метр. Одновременно, требования по относительному прогибу двутавров равняются 1/260, превышать которые не следует.

Пролетом считается расстояние между двух точек опоры. Настил пола допускает меньшие нагрузки по СНиП, поскольку площадь опирания больше. На многих строительных сайтах существуют специальные калькуляторы, которые помогу рассчитать параметры для двутавровых балок.

Технические показатели, размер и вес двутавра 20

Двутавр № 20 – это профиль, выполненный таким же горячекатаным способом, как и другие балки этого типа. Он имеет форму в виде перевернутой буквы «Н». Двутавровый профиль № 20 производится согласно положению ГОСТа 26020-83, регламентирующего размер и вес двутавра 20, а также в соответствии с госстандартом 19425-74 и 8239-89.

Полная высота профиля составляет 200 мм, показатель его ширины – 100 мм. Стенка профиля имеет толщину 5, 2 мм, а перемычка – 8, 4 мм. Вес 1 метра двутавра 20 равен 21, 04 кг.

Как вариант такой двутавр может быть изготовлен из сварных балок

Важно отметить, что он имеет более широкую сферу применения

Двутавровая балка № 20 предназначена для строительно-монтажных работ и укрепления секций корпуса здания

Классификация профилей и возможные размеры двутавровой балки 20

Двутавры № 20 могут различаться расположением граней полки. Есть профили с уклоном и параллельные. Грани с уклоном бывают обычные (с углом 6-12%), т.е. без дополнительной маркировки, и с особым расположением. Второй вариант различается по типу маркировки: М и С. Маркировка «М» предполагает использование изделия при устройстве навесных систем сложного типа. Профиль, обозначенный буквой «С», используется при возведении сооружений сложной геометрии или при формировании специфических конструкций.

Статья по теме:

Двутавровый профиль, у которого грани параллельны, маркируется как «Б», «К» или «Ш». Выше упоминалось, что маркировка с буквой Б – это обычный профиль. К данному виду относится двутавр 20б1, размеры которого следующие: общая ширина балки – 100 мм и полная высота профиля – 200 мм. Стенки такой конструкции по толщине составляют 5, 6 мм, а его полка — 8, 5 мм. Весит погонный метр профиля 20Б1 22,4 кг.

Балки можно крепить болтами, заклёпками или сваривать сварочным аппаратом

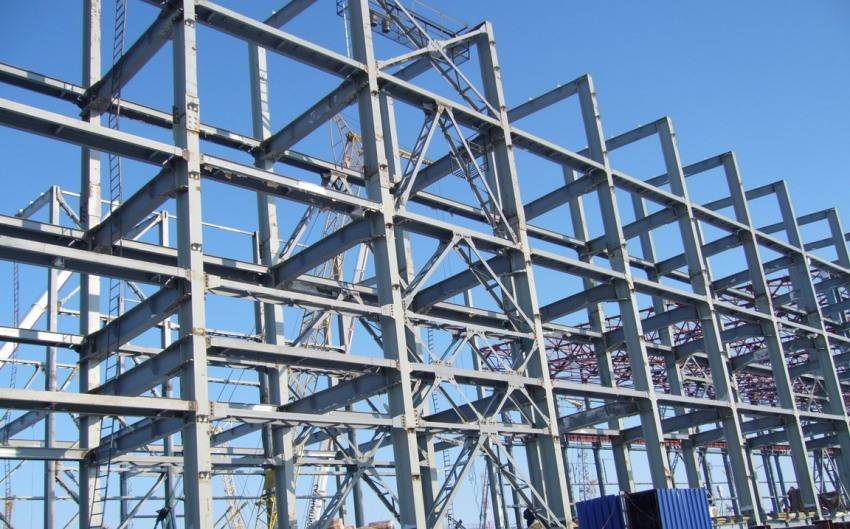

Отметка «К» обозначает колонный профиль, подразумевает использование в ситуациях, когда невозможно применение железобетонных колонн. Профиль с маркировкой «Ш» вполне может выступить самостоятельным компонентом в строительстве. Так, размеры двутавра 20ш1 по ГОСТу следующие: высота – 193 мм, а его ширина равна 150 мм. Показатель толщины стенки балки составляет 6 мм, перемычки – 9 мм. Метровая двутавровая балка этого типа имеет массу 30,6 кг.

Возможные размеры и вес двутавровой балки – таблица

Размеры двутавра 20 в длину могут варьироваться от 4 м до 12 м. Размер бывает мерный, немерный, кратный мерному и мерный с остатком, где остаток – это профиль длиной, превышающей 3 м.

Таблица позволяет наглядно сравнить размерные характеристики каждого варианта двутавра:

Вид профиляШирина, ммВысота, ммТолщина полки, ммТолщина стенки, ммВес 1 м длины, кг
20Б11002008,55,622,4
20Ш115019396,030,6
20К1200195106,541,5
