Бетономешалка из бочки или стиральной машины

Конструкции самодельных бетономешалок

Простая механическая

Бетономешалка открытого типа

Простая бетономешалка с принудительным механическим перемешиванием показана на рисунке. Ее достоинство по сравнению и описанной выше – больший объем. Привод не обязательно электрический; он может быть и ручным. Выгруз – боковой наклоном бадьи.

Главный недостаток общий для мешалок с цилиндрической бадьей: неважное перемешивание по углам. Второй недостаток – разбрызгивание раствора при оборотах более 35/мин. Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк

Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк.

Продолжительность замешивания обычного раствора – 5 мин; сухого – 12 мин.

Комбинированная горизонтальная с гребенками

Бетономешалка с гребенчатым иксером

Эта мешалка также может быть и ручной, и электрической. Достоинств два, и весьма существенных: высокая однородность и, соответственно, качество бетона и быстрота замеса. Такая бетономешалка своими руками из бочки дает бетон отменного качества, не уступающий лучшим промышленным образцам, а скорость замеса определяется не временем, а количеством оборотов: 3-4 раза провернул, и раствор готов.

Недостаток один: сложность конструкции. Даже ручная состоит из нескольких десятков наименований деталей. Наименований, не штук. Особого внимания при изготовлении требует выгрузочный люк: карточные петли, шпингалеты и уплотнение для него должны быть очень прочными и надежными. Однако для случаев, когда требуется выполнить значительный объем работ в ограниченные сроки в местах, не обеспеченных электропитанием, это, пожалуй, незаменимый вариант. Бетономешалки такого типа выпускаются промышленностью.

Конструкция бетономешалки с наклоняемой бадьей

«Настоящая электрическая»

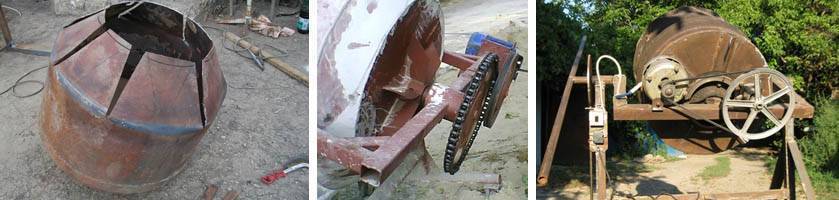

Электрическая бетономешалка самой распространенной конструкции, которую чаще всего копируют самодеятельные мастера, особых пояснений не требует. Схема ее представлена на рисунке. Различающихся в деталях конструкций описано множество, и подробные чертежи также легко доступны, поэтому дадим лишь отдельные пояснения:

Днище и горловину бадьи необходимо укрепить приваренными накрест планками.
Бадью лучше делать вращающейся заодно с осью: это усложняет конструкцию рамы, но избавляет от необходимости уплотнения вала в днище бадьи, отчего самодельные мешалки чаще всего и служат недолго.
Лучший миксер для такой мешалки – рамного типа, приваренный к оси.

Вибрационная

Многие домашние мастера, имеющие перфоратор на 1-1,3 кВт с ручным принудительным (не требующим прижатия рабочего органа к стене) включением ударного механизма, пытались делать вибрационные бетономешалки, но чаще всего конструкция оказывалась неудачной.

Типичные ошибки следующие:

Конструкция вибрационной бетономешалки

Неправильный выбор бадьи. Она должна быть обязательно круглой, достаточно высокой и не очень широкой: оптимальное расстояние от краев вибратора до стенок примерно равно его радиусу.
Плоский вибратор. Вибратор из металлического листа не возбудит в растворе нужной системы внутренних волн. Профиль вибратора должен хотя бы приблизительно соответствовать показанному на рисунке. Хороший вибратор получается из двух сложенных вместе тарелок или блюдец; желательно – металлических.
Слишком большой вибратор. Диаметр вибратора – 15-20 см/кВт. То есть, префоратор на 1,3 кВт потянет вибратор из тарелок в 25 см. Более широкий, даже если и будет видимо глазом дергаться, не «раскачает» раствор.
Неправильное расположение вибратора. Вибратор должен располагаться по оси бадьи на расстоянии примерно своего диаметра от днища. Уровень раствора над вибратором также должен быть примерно равен его диаметру.

При соблюдении указанных условий качество раствора получается отличным. Контроль продолжительности замеса – по поверхности раствора. Перестала булькать и шевелиться, пошли волночки – раствор готов. При не ахти каком хорошем цементе или песке до волночек дело может не дойти. В таком случае – 10 мин минимум.

Вывод

Бетономешалку своими руками сделать нетрудно, а скорость работы увеличивается намного даже с самой простейшей мешалкой. И, конечно, приятнее хлебнуть чайку из термоса пока месит, чем надрываться с лопатой. Не чайку и не из термоса – категорически не рекомендуется: качество работы катастрофически падает при самой совершенной технике.

Видео: оригинальный вариант растворомешалки из автопокрышки “на один раз”

***

2012-2020 Вопрос-Ремонт.ру

Вывести все материалы с меткой:

Перейти в раздел:

Устройство с двигателем и редуктором

Конструкция самодельной бетономешалки с двигателем от стиральной машины состоит из 3 узлов: двигателя, емкости и основы.

В качестве емкости используются бидоны из-под молока. Если же планируется больший размер бетономешалки, то применяется бак стиральной машины. Для изготовления бетоносмесителя принудительного действия устанавливается двигатель, который берется из той же стиральной машины.

Перед началом сборки бетономешалки своими руками из стиральной машины, нужно подготовить следующие материалы:

емкость. Для этой цели используется барабан стиральной машины;
двигатель из того же стирального агрегата;
уголок из металла 50×50 мм. Он нужен для будущего основания устройства;
2 колеса от тачки. Они должны выдержать большой вес оборудования;
металлический стержень для колес из закаленной стали в качестве оси;
полоски металла шириной 50 мм и толщиной 4 мм;
труба диаметром 30 мм.

Подготовка основания изделия

Самодельная бетономешалка из стиральной машины должна устанавливаться на прочное основание. Это влияет не только на процесс работы, но и увеличивает срок эксплуатации аппарата.

Порядок работы следующий:

В качестве основания для 2 треугольников от уголка отрезается 2 отрезка по 60 мм.
Для бедер треугольников отрезается еще 4 отрезка по 80 мм.
Устанавливаются оба треугольника напротив друг друга и к их ребрам привариваются отрезки уголка по 50 м. Получается устойчивая конструкция.
На 2 вершинах треугольников привариваются гайки с внутренним диаметром 31- 32 мм.
Сквозь них просовывается труба диаметром 30 мм. Концы развальцовываются, чтобы она свободно вращалась, но выскочить не могла.
Отрезаются 2 отрезка уголка длиной 1,4 м. Укладываются параллельно друг к другу и к ним привариваются 3 ступеньки.
Лесенка прикладывается перпендикулярно трубе и приваривается к ней в средней части. Получаются качели.

https://youtube.com/watch?v=KxkelZpoBs0

Основание готово.

Полная сборка конструкции

На лесенку укладывается емкость и приваривается к ней. В баке стиральной машины установлен активатор. Его можно приспособить для работы. Внутри бочки будут вращаться лопасти.

Остается закрепить двигатель с редуктором. Для этого в корпусе сверлятся отверстия для болтов. Сверху располагается защитный корпус, который можно приспособить из автомобильной камеры.

Теперь подключается конструкция к сети и проверяется ее работоспособность. К преимуществу такого типа агрегата относится простота сливания бетона. Достаточно наклонить лесенку и раствор выльется. Недостатком является то, что под низ емкости нужно подставлять подпорку.

Бетономешалка, изготовленная своими руками, намного удобнее, чем покупная. Все элементы конструкции подбираются самостоятельно, следовательно, заменить в случае необходимости их будет легче.

https://youtube.com/watch?v=-LXMVuKFucs

Из чего и как сделать бетономешалку своими руками?

Стандартная схема включает деревянный или металлический каркас, рабочую чашу, электрический двигатель или ручку для вращения и передаточный механизм. Для удобства перемещения оснащают колесами, для упрощения выгрузки – поворотным устройством. Значительные требования выдвигаются к емкости для перемешивания, минимальная толщина ее стенок составляет 3 мм, внутренний объем – 150-200 л (при этом в стандартном режиме он загружается далеко не полностью). Подходящими характеристиками обладают металлические бочки, бидоны для молока, соединенные эмалированные тазы, корпуса стиральных машин с вертикальной нагрузкой, при их отсутствии можно сделать из толстого листа стали. В этом случае отдельные элементы бадьи свариваются или скрепляются с помощью болтов.

Далее следует определиться с типом привода и передаточного механизма. Лучший вариант – использование двигателя от стиральной машины, он обеспечивает оптимальную частоту оборотов (в пределах 1300-1450 об/мин, 25-40 оборотов бочки после редуктора) и выдерживает значительные эксплуатационные нагрузки. Он может достаточно долго работать без перегрева в непрерывном режиме или при небольших паузах для охлаждения, у многих из них еще действует таймер. При покупке готовых двигателей отталкиваются от мощности, указанной в инструкции, рекомендуемый минимум для самоделок составляет 12 Вт/л для неподвижных агрегатов с принудительным замесом, 15 – горизонтальных гравитационных, 20 – наклонных вращающихся моделей.

Для преобразования вращающего момента выбирается ременная, цепная или зубчатая передача. Расчет звеньев или диаметра колес проводится из учета максимально допустимой итоговой частоты оборотов – 50 в минуту, лучше меньше. При изготовлении наклонного смесителя предпочтение отдается прямому редуктору, горизонтальной – угловому. Лучше всего для данных целей подходят маховик, шестерня для подключения к нему стартера или ступица колес от старого легкового автомобиля, в остальных случаях для обеспечения правильной передачи требуется сложный расчет.

Пошаговое руководство по сборке ручной бетономешалки из бочки

Простейшим вариантом является насаженная на металлическую трубу молочная фляга или цилиндрическая бадья с прорезанным люком для засыпки компонентов и выгрузки раствора. Лучшие результаты при этом достигаются при реализации схемы с рабочей осью, проходящей строго по диагонали, отпадает необходимость в наваривании внутренних выступов или лопастей, качество получаемых смесей считается приемлемым.

Подготовка емкости. Работы начинаются с осмотра бочки и оценки ее состояния, она считается подходящей для собирания бетономешалки при отсутствии на стенках дефектов и тонких участков. Одно дно оставляется цельным и герметичным, во втором прорезается люк (1/3 от общей площади), отрезанный кусок насаживается на петли, уплотняется прокладками с внутренней стороны и закрывается замком. С двух сторон просверливаются отверстия для насадки чаши на рабочую ось.
Сварка треугольной или квадратной стационарной рамы из металлических уголков с шириной не менее 100×100 мм.
Подготовка вала: металлическая труба зачищается шкуркой.
Насадка бочки на ось.
Установка подшипников в верхней части рамы, соединение всех элементов, приварка с одной или двух сторон ручки.
Окрашивание корпуса и рамы грунтами и эмалями с антикоррозийными свойствами.

При желании такая бетономешалка из бочки достаточно быстро подключается к электроприводу. В этом случае к рабочему валу приваривается широкий зубчатый венец или колесо, на одной с ним плоскости к раме фиксируется двигатель с венцом поменьше и обеспечивается цепная или ременная передача. Проблемы при эксплуатации такой модели связаны с риском протекания воды через люк, на достижение нужной герметичности уходит много сил, а замковые соединения не всегда выдерживают вес перемешивающегося раствора.

Инструкция: самодельная бетономешалка с двигателем от стиральной машины

Есть два вида бетоносмесителей:

Механический. Емкость приводится в движение силовым воздействием. Это практически то же, что мешать бетон в обычной емкости. Сколько сил и времени у вас уйдет на работу с ручным приводом? Поэтому лучше остановиться на следующем варианте.
Электрический. Бак приводится в движение электрическим двигателем.

Технология изготовления бетономешалки довольно простая. Но прежде чем приступить к работе, задумайтесь, сможете ли вы самостоятельно подключить двигатель? Если ответ положительный, тогда подготовьте все необходимое.

Комплектующие

Бочка от старой стиральной машины объемом 200 литров (желательно с вертикальной загрузкой). Именно такого объема достаточно для замеса оптимального количества бетона для работы.
Электродвигатель (мощность 200 Вт).
Шкив, приводной ремень, выключатель от стиралки.

Для изготовления основания нужен металлический уголок размером 50х50.
Колеса. Два колеса можно взять от старой коляски, тачки, телеги.
В качестве оси понадобится прочный стержень из металла на 4,5 см.
Редуктор.
Арматура.
Полоса из металла.
Шариковые подшипники.
Провод.
Шайбы и болты.

Инструменты

Болгарка.
Ножовка по металлу.
Дрель.
Паяльник.
Сварка с электродами.

Почему выгодно делать бетономешалку из старой стиральной машины? Потому что бак машины вполне подходит для замеса раствора, его сливное отверстие можно закрыть. Моторы старых стиралок достаточно прочные и надежные.

Комплексное использование всех элементов защищает двигатель от попадания посторонних предметов при работе. Это избавит вас от необходимости делать защиту.

Пошаговое выполнение работ

Перед тем как приступить к работе, вы можете подготовить чертежи, чтобы облегчить сборку конструкции. Один из чертежей представлен ниже:

Изготовьте каркас (основание)

Это важный момент, поскольку вся конструкция будет опираться на каркас. Основание должно быть прочным и устойчивым.

От приготовленных уголков 50х50 отрежьте две части по 60 см и четыре по 80 см. Отрезок 60 см служит основанием для опорного треугольника, отрезки 80 см – его ребра. Сложите и сварите треугольники. Поставьте их напротив друг друга.
Теперь приварите к ребрам треугольников два уголка по 50 см. Получается устойчивая конструкция.
К вершинам треугольников нужно приварить две гайки. Диаметр их отверстия должен быть больше, чем труба диаметром 30 мм. Затем эту трубу нужно потянуть через отверстия гаек и запрессовать концы. Труба должна свободно вращаться, но не соскакивать с места.
Изготовьте верхнюю часть. Возьмите два уголка длиной 1,4 м и три по 40 см. Те, что по 1,4 метра, положите друг против друга. Остальные расположите поперек на равном расстоянии, по типу лесенки. Приварите части друг к другу.
Основания готовой конструкции приварите к подвижной трубе. Располагать ее нужно поперек трубы по центру.

Корпус

К основанию каркаса арматурой прикрепите колеса.

Теперь на очереди бак. Удалите из бака активатор и закройте сливное отверстие. Установите вал или ось подходящего размера на место активатора. Из полосы металла изготовьте самодельные лопасти, которые будут перемешивать бетон. Их можно дополнительно закрутить с помощью плоскогубцев. Приварите лопасти на металлическую полосу и прикрепите к валу.

Чтобы своими руками установить большую бочку, положите ее на лесенку каркаса. Следите, чтобы большая ее часть контактировала с уголком. Приварите бочку к основанию для надежной установки. При этом дно бака должно обращаться к верхушкам треугольников.

Подключение двигателя

Подключается мотор к задней части бака. Для этого на уголках просверлите два отверстия. На корпусе мотора вы также заметите отверстия, приложите их к уголкам и закрепите болтами с гайками.

Чтобы двигатель не сломался из-за непогоды, изготовьте кожух из автомобильной камеры. Предусмотрите отверстия по бокам, чтобы не было перегрева.

Осталось подключить мотор к сети напряжения и проверить работу самодельной бетономешалки. Удобство такой конструкции в том, что лесенка наклоняется по типу качели. Поэтому готовый раствор можно с легкость вылить, наклонив бак.

Зная, как сделать бетономешалку из подручных средств, можно хорошо сэкономить и обзавестись собственной техникой. Действуйте последовательно, и все получится.
