Фронтон из газоблока: условия возведения, как выложить своими руками

Как рассчитать и обустроить фронтон своими руками для блочного дома

Фронтоном принято называть торцевую часть крыши, находящуюся между скатами. Я не стану утверждать, что сделать фронтон своими руками легко, но поверьте такая задача вполне по силам рядовому домашнему мастеру. Не вдаваясь в архитектурные тонкости, мы с вами пошагово разберем технологию возведения фронтона двухскатной крыши для дома из газобетона, плюс я дам простой расчет этого сектора конструкции крыши.

Верхняя часть фасада, «зажатая» между плоскостями скатов крыши именуется фронтоном.

Кроме двускатно конструкции с двумя фронтонами есть еще многощипцовая или трехфронтонная крыша , стропильные системы там разные, а вот техника обустройства фронтов в зависимости от их количества не меняется.

Трехфронтонная крыша с торцов обустраивается так же, как и двускатная.

Как самому сложить блочный фронтон

Для кирпичного фронтона, равно как и для любых других блочных сооружений используется одна и та же технология, меняются лишь габариты блоков. По сути, мы продолжаем возведение торцевых стен, только зауживаем их в форме треугольника.

Иллюстрации
Рекомендации

Центральная стойка. Чтобы вывести правильно треугольник нам нужно обозначить его высоту:В качестве центральной стойки используем металлический уголок или деревянный брус сечением 50х50 мм;
В области конька, обычно это центр здания просверливаем в стене несколько отверстий для крепления;
Прикручиваем стойку по отвесу, строго вертикально.

Боковые растяжки. Теперь нам нужно обозначить боковые стороны треугольника. Для этого от вершины центральной стойки натягиваем к углам фасада 2 шнура.

Начинаем кладку. Дальше традиционным способом выкладываются ряды блоков и оконные проемы.Шнуры у нас обозначают боковой срез стены. Вначале он будет ступенчатым и здесь нужно определиться:
Для кирпичных стен лучше чтобы шнур проходил по вершинам ступеней. Потом ступени выравниваются раствором;
Газоблоки легче резать, поэтому можно либо сразу их обрезать и выводить плоскость, либо ориентироваться на нижнюю точку ступени и обрезать после кладки.

Обустройство скосов на окнах. На нашем примере запланированы окна со скосами параллельными плоскости кровли.Для их обустройства нужно заложить в кладку деревянные доски. Толщина досок порядка 30–40 мм, а ширина равна ширине стены.

Закладываем верхний скос. Верхние скосы над окнами выкладываются в 2 ряда. Между рядами в раствор обязательно закладывается арматурная сетка. Толщина арматуры должна быть от 12 мм.
Теоретически опорные доски после окончания строительства можно вытащить и заштукатурить это место раствором, но в подавляющем большинстве случаев их оставляют замурованными в стену.

Подпорки. Блочная стена штука прочная, но пока раствор окончательно не схватился, на высоте сильный порыв ветра ее может попросту свалить.Поэтому в процессе строительства сразу нужно монтировать жесткие съемные подпорки.

Верхний кант. Поверх скосов мы будем класть еще один ряд блоков, в данном случае они напилены из стандартных блоков.Теоретически без этого можно обойтись, но так удобней делать пазы для промежуточных горизонтальных перекладин стропильной системы.

Заготовка под конек

Очень важно сделать хороший паз под коньковый прогон. Ширина и глубина паза должны быть чуть больше самого прогона, ведь по правилам коньковый брус нужно обернуть рубероидом или какой-либо иной гидроизоляцией.
Параллельный фронтон

Параллельная плоскость выкладывается точно также. Только там кроме косых растяжек еще нужно натянуть горизонтальный шнур, обозначающий коньковый прогон. Иначе вы можете ошибиться, и конек выйдет с уклоном.
Альтернативный способ. Некоторые мастера сразу предпочитают обустроить скелет стропильной системы, состоящий из 2 крайних стропильных ферм и конькового прогона между ними, а по нему уже выкладывать фронтон.

Кладка фронтона

Переходим к рассмотрению инструкции, как сделать фронтон из газоблока:

если треугольник равнобедренный, разметка и прикрепление рейки и боковых шнуров не составит проблем. Сложнее, если кровля ассиметричная, то есть одна сторона шире, а другая уже. Здесь планку нужно крепить не посередине, а в том месте, где будет проходить конёк, для чего, возможно, придётся установить одну стропильную ферму и затем демонтировать её;
теперь можно начинать кладку нижних рядов, сделав отметку на рейке на уровне нижнего края будущего оконного проёма (если с этой стороны фронтона будет дверь, соответствующие отметки делаю внизу у основания);
поскольку боковые шнуры у нас наклонные, каждый новый ряд нужно начинать со сдвигом, и такая кладка будет заметно ступенчатой. Но это будет исправлено потом, когда будет выложен весь простенок;
дойдя до нижней кромки оконного проема, кладка ведется по обе стороны от него до его верхнего края. Если окно не прямоугольное, а со скошенными краями, по отвесу работать не получится, поэтому в таких случаях монтируют опалубку из досок шириной не менее толщины блока;
при использовании правильной технологии выкладки фронтона из блоков двухскатной крыши верхний оконный проём нужно заармировать. Как это сделать, мы расскажем ниже;
далее кладка ведётся прежним способом до самого верхнего ряда;
теперь можно укладывать обрезанные под нужным углом блоки, чтобы боковые стенки фронтона были ровными, а не ступенчатыми. Для точной разметки на место ступеньки укладывают целый блок и карандашом помечают линию среза, после чего ножовкой убирают лишний материал.

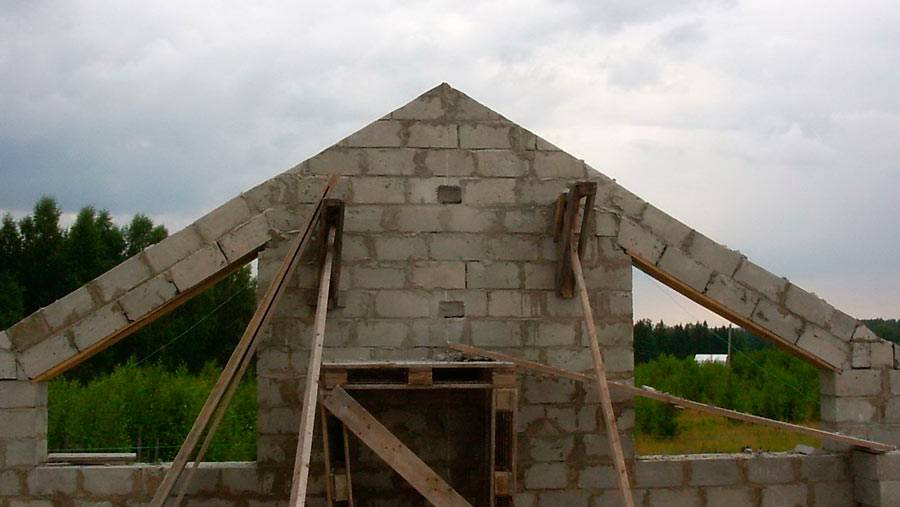

Когда фронтон будет готов, желательно укрепить его края досками, пока раствор не застынет. Это предотвратит возможный завал стен.

Для крепления досок обрешётки стропильной системы можно по наклонных кромках фронтона выложить на такой же раствор блоки подходящего размера, вырезанные из газоблока.

В итоге у нас должно получиться два абсолютно идентичных фронтонных прогона, отличающихся разве что расположение окон и двери. К возведению кровли можно приступать сразу после застывания раствора или клея.

Как видим, класть фронтон из блоков лишь немногим сложнее, чем возводить стены. Единственный нюанс – работать придётся на приличной высоте, так что нужно как следует позаботиться о своей безопасности.

Коротко о фронтонах

Зачастую эта часть фасада здания в частных домах имеет форму равнобедренного треугольника, но иногда вершина треугольника может быть смещена в сторону одной из стен, а в некоторых мансардных конструкциях фронтон может быть и многоугольным.

Из чего делают фронтоны

Фронтон может иметь разную форму.

В основном подобные конструкции различаются по материалу, из которого сделаны стены. Так дом, построенный из блоков, чаще всего оборудуется таким же фронтоном. Такое решение гораздо проще, как в плане технологии возведения, так и с точки зрения дизайна;

В блочных домах верхнюю часть проще выложить из таких же блоков.

Так называемые рубленые фронтоны монтируются в домах из оцилиндрованного бревна или бруса. Обустройство фронтонной стены из оцилиндрованного бревна считается высшим показателем мастерства среди профессионалов. С брусом немного проще, но в любом случае, без подготовки за это браться не стоит;

Обустройство бревенчатого фасада считается самым сложным.

Самым доступным в монтаже считается обустройство каркасной конструкции

Здесь абсолютно не важно из чего выстроен дом, просто в торцах стропильной системы собирается каркас, после чего он зашивается и отделывается любым понравившимся материалом, обычно это доска или сайдинг

Каркасная конструкция может монтироваться на любое здание.

Блочный и деревянный фронтон из бруса или бревна монтируется до возведения стропильной системы, а каркасная конструкция сооружается после установки стропил.

Простой расчет конструкции

Фронтонные части в большинстве своем делаются в виде треугольников, соответственно к ним применимы все формулы, касающиеся этой фигуры. Начинается все с определения высоты крыши в коньке. Когда вы решите насколько высокой у вас будет крыша, рассчитать площадь не составит особого труда.

Высота крыши в коньке считается одним из опорных параметров.

Фронтоны с ломаными крышами рассчитываются аналогично, только здесь вам придется делить фасадную плоскость на сектора и высчитывать необходимые параметры для каждого сектора отдельно.

Сложные конструкции делятся на сектора и для каждого сектора расчет производят отдельно.

При составлении проекта и выполнении расчетов есть один очень важный нюанс. В одноэтажных зданиях высота фронтона должна соотноситься к высоте стены в пропорции 1:1. Обычно высота стены с цоколем составляет порядка 3,5 м. Для обустройства жилого чердачного помещения этого достаточно.

Если вы сделаете слишком высокую кровлю, то она будет доминировать над первым этажом и визуально давить на него. Маленький чердак до 2 м, будет создавать впечатление вросшего в землю дома, что также не добавит привлекательности строению.

Оптимальное соотношение высоты этажа и фронтона 1:1.

Ряд фронтона над окном

Ряд над окном представляет из себя обычную перемычку. Сперва нужно установить деревянную опалубку и подпорку, чтобы не было прогиба по центру. Далее берете U-блоки, укладываете их на подпорку. Перемычка должна опираться на блоки по 20 см с каждй стороный.

Далее монтируете каркас из 4-х прутков арматуры и устанавливаете в U-блоки. Каркас нужно приподнять на пару сантиметров и зафиксировать камешками, чтобы у арматуры был защитный слой бетона снизу. Также не забывайте про защитный слой бетона по бокам.

Бетон готовьте маркой M250-M300. Состав: 1 часть цемента (500 марка), 2 части песка, 3 части щебня (5-25), воды 75% от объема цемента. Заливаете перемычку, тщательно вибрируете, и ждете четыре дня, пока бетон схватится. Далее продолжаете кладку фронтона по шнурке.

Изготовление армопояса для газобетона

Чем отличается газобетон от пенобетона

Сравнение кирпича и газобетона

Гидроизоляция фундамента под газоблоки

Какой марки выбрать газобетон?

Какие инструменты нужны для работы с газобетоном?

Разновидности крепежей для газобетона

Сколько стоит построить газобетонный дом?

Выбираем и сравниваем клей для кладки блоков

Особенности конструкции фронтона

Чаще всего фронтон двухскатной крыши представляет собой треугольник. Вершина его совпадает с коньком, две боковые стороны – со скатами.

Если крыша имеет правильную геометрию, треугольник фронтона равнобедренный. В других случаях, когда конек смещают ближе к одной из стен, боковые стороны фронтона отличаются по длине и углу наклона. В любом случае, стороны фронтона повторяют очертания стропильной системы с торца.

Монтаж фронтонов может осуществляться до или после возведения стропильного каркаса. В соответствии с этим выделяют два типа фронтонов:

Тип #1. Устанавливаемые до возведения крыши

Такие фронтоны выстраивают до налаживания стропильной системы, поэтому монтаж их связан с некоторыми трудностями. Так как треугольная конструкция до установки стропил существует сама по себе и не имеет опоры по бокам, существует большой риск ее обрушения при сильном ветре. Поэтому, как правило, выстраивают такие фронтоны из прочных материалов – кирпича, блоков, бревен.

Для их укрепления могут быть использованы следующие методы: выкладывание пилястр, строительство дополнительного поперечного простенка внутри чердака.

Описываемый вариант требует особой аккуратности при расчете и возведении конструкции. Ошибки и неточности в геометрии фронтонов приводят к невозможности совмещения с ними стропильного каркаса. Если же фронтоны оказываются разными по величине (высоте, ширине, форме), то стропильная система перекашивается.

Тип #2. Устанавливаемые после возведения крыши

В каркасных домах фронтоны чаще сооружаются уже после установки стропил и их покрытия кровельным материалом. В уже существующих, стесненных рамках стропильной системы выставляется каркас фронтона, который зашивается досками, вагонкой, сайдингом и т.п.

Устройство кирпичных фронтонов

Как правило, кирпичные фронтоны монтируют до сооружения стропильной системы кровли, сразу после возведения стен.

Основные этапы монтажа:

Разметка. Первым делом визуально обозначают очертания строящегося фронтона. На торцевой стене, в ее срединной точке, выставляют рейку, длина которой равна высоте фронтона до конька. Если кровля несимметричная, то рейку фиксируют ближе к одной из стен. Затем соединяют верхний срез рейки с углами стен, натягивая через них капроновый шнур. Такие нехитрые манипуляции образуют воображаемый треугольник, основание которого – стена, вершина (точка конька) – вершина рейки, стороны – натянутый шнур. В дальнейшем, кирпичная кладка фронтонной стены должна повторять линии этой воображаемой фигуры.
Кирпичная кладка. Выполняют кладку кирпичей в пределах натянутого шнура. Кладка ведется обычным образом, за исключением обязательной подрезки крайних кирпичей по линии шнура. Кирпич примеряют к шнуру и чертят по нему линию углового среза. Примерку и соответствующую отметку делают с учетом будущего кладочного шва (примерно 1,5 см). Очень удобно при этом пользоваться деревянным шаблоном, толщина которого совпадает с толщиной шва. После того, как отметка сделана, по ней срезают часть кирпича. Для отреза можно воспользоваться болгаркой, бензорезом или станком по камню.
Армирование. Через каждые 4-5 рядов кладки между кирпичами закладывают армирующую сетку для усиления прочности.
Выравнивание боковин. Когда кладка закончена, боковины фронтона выравнивают цементным раствором.
Дополнительное укрепление конструкции. Для поддержки высокого фронтона с его внутренней стороны выкладывают пилястры.

После монтажа двух фронтонов приступают к установке стропильной системы.

Предлагаем вам посмотреть подробную видео-инструкцию на тему того, как построить фронтоны из кирпича:

Аналогично выстраивают фронтоны из блоков – газосиликатных, пенобетонных, газобетонных, шлакоблока и т.п.

Как провести расчет фронтонов

Прежде, чем приступить к возведению фронтона, необходимо провести ряд расчетов для определения его геометрических размеров, подходящих под задуманную стропильную систему и функциональные особенности чердачного помещения.

Высота фронтона

Расчет фронтона двухскатной крыши следует начать с определения его высоты – расстояния от конька до карниза. Зависит этот параметр от функциональности чердачного помещения. Если это будет обычный чердак для складирования хозяйственных принадлежностей, то достаточная высота фронтона 1,4-1,8 м. При устройстве мансарды – не менее 2-2,5 м.

Высота фронтона влияет на общее впечатление от крыши постройки. Если этот параметр слишком велик и превышает высоту строения от земли до чердачного перекрытия, то крыша визуально давит на стены, создает эффект подавления. Если, наоборот, фронтон слишком низкий, строение визуально кажется приземистым, почти плоским. Оптимальное соотношение высоты стен и фронтонов приближается к пропорции 1:1.

Угол у основания фронтона

Зная высоту фронтона, можно определить наклон скатов кровли (угол у основания фронтона). Выполняется этот расчет по методу треугольника.

Фронтон симметричной двухскатной кровли (скаты одинаковы) представляет собой равнобедренный треугольник. Конек – его вершина. Основание – ширина дома. Высота фронтона – медиана, делящая равнобедренный треугольник на два одинаковых прямоугольных треугольника. Один катет такого треугольника – это длина ската, второй катет – половина ширины дома.

Высота равнобедренного треугольника рассчитывается по формуле:

H=1/2*L* tg α, где:

L – основание равнобедренного треугольника-фронтона или ширина дома;
α – угол у основания треугольника или наклон ската.

Поэтому вычисление наклона ската сводится к расчету:

tg α=2H/L,

после чего по таблицам Брадиса вычисляется искомый угол.

К примеру, крыша возводится на доме, торцевая стена которого имеет ширину 8 м. Высота фронтона 3 м. В этом случае тангенс угла при основании фронтона будет равен: 6/8 = 0,75. А сам угол α = 37°.

Площадь фронтона

Площадь фронтона также высчитывается по методу треугольника. Используется формула:

S= L /2*H, где:

L – основание равнобедренного треугольника-фронтона или ширина дома;
H – высота фронтона.

В приведенном выше примере площадь фронтона рассчитывается таким образом: 3*8=24 м2.

После выполнения расчетов и определения всех важнейших размеров фронтона, можно приступать к его строительству.

Возможные сложности и ошибки

Допущение в постройке ошибок или сложностей может возникнуть в таких случаях:

Покупка некачественных материалов (блоков, клея, пены, арматуры)

Необходимо обращать внимание на сертифицированный материал и гарантии от проверенных производителей. Здесь экономия и приобретение подделок не уместна.

Ошибки в проектах и расчетах, особенно в распределении нагрузок

Могут появиться трещины, которые нужно будет потом ликвидировать с помощью дополнительных вложений и затрат собственного времени. Для создания проекта и правильных чертежей лучше обратиться к специалистам.

Отказ от армировки. Поддержка стены для фронтона с помощью стальных стержней во много раз укрепит стену и равномерно распределит нагрузку. Так конструкция с армировкой простоит многие годы и никогда не разрушится.

Несоблюдение технологических норм, которые касаются подбора расходных материалов, монтажа стен и последовательности этапов строительства. Чтобы этого не происходило, необходимо выполнять требования ряда ГОСТов в отношении качества газоблоков и строительства с ними:ГОСТ Р 57334-2016/EN 771-4:2011;
СП 339.1325800.2017;
СТО 501-52-01-2007.

Несоблюдение температурного режима кладки и проведения работ. Большинство специалистов считают, что строительные работы целесообразнее проводить при сухой погоде, с атмосферными показателями от +5 °C.

Поскольку газоблоки являются основой возведения фронтона, им уделяется наибольшее внимание. Во-первых, имеет значение цвет материала

Он не должен быть желтоватым – только светло-серым.

Желтизна говорит о том, что материал был изготовлен с нарушениями, и в его составе присутствует огромное количество песка, что недопустимо для состава по ГОСТу, и свидетельствует о подделке, а не качественной работе от производителя.

Также большое значение имеет внешний вид газоблока. Если он имеет крупные ячейки, значит у него низкая плотность, а для фронтов D должен быть максимально плотным. Чем выше показатели, тем крепче и прочнее получится стена – это основное требование для конструкционного типа ячеистого материала.

Поэтапное строительство своими руками

Особенности технологии кладки стен подвалов и погребов имеют общие черты, особенно на этапе подготовительных работ, когда нужно разработать проект, выбрав вид сооружения, приобрести необходимые расходники и инструменты, сделать закладку фундамента, после качественно выполненных земляных работ, и дать основанию устояться и приобрести крепости за год.

пошаговое строительство заключается в таких моментах

Начинается укладка гидроизоляции на фундамент, под него можно насыпать песок или щебень для дренажа.
Разводится цементный раствор, и по размеченному строительному периметру, с помощью строительного шнура, от углов на толщину смеси в 20 мм укладывается первый блок газоблоков.
Затем укладку блоков можно выполнять на клей или пену, в шахматном порядке, удаляя ножовкой лишние части, выходящие за линию.
Через каждые 2 слоя газоблоки можно укреплять арматурой с помощью стальных стержней, проверяя в процессе монтажа соответствие углов между смежными стенками, с помощью уровня.
Так ведут укладку до уровня, где будет обустроен бетонный пояс, под потолок.
Затем устанавливают систему вентиляции, а также двери входа (при наружном здании, со входом со стороны улицы) или люк из древесных материалов, если вход будет выполнен внутри дома.
Проверяют работу вентиляции и выполняют работу со штроборезом, для обустройства коммуникаций.
С наружной стороны стены обмазывают жидким битумом или битумной мастикой. Данный процесс выполняется по ходу кладки. Можно также уложить специальный гидроизолятор (мембрану) до начала работ. Затем накладывают пенополистирол, которым можно утеплить стены снаружи.
При желании дополнительного утепляющего слоя можно выполнить второй слой из теплоизоляционных блоков.
Потолок начинается с укладки деревянного бруса, в виде каркаса или плит перекрытий из монолита (если погреб будет в помещении, или заглубленный вариант подвала), согласно проекту. Используются крепежные детали, а также цементно-песчаный раствор лучшей марки М500. На каркас затем надевают гидроизоляцию и кровельный материал (если здание наружное).
Обратную засыпку проемов в почве между стеной с гидроизоляцией и утеплителем проводят с помощью щебня мелких фракций, песка или их производственной смеси (ПГС).
Стены изнутри шлифуют и штукатурят выбранным видом отделки, обрабатывая их перед этим медным купоросом, известью (особенно рекомендуется для погребов) или специальным антигрибковым средством.

Особое внимание обращают на лестницу, которая может быть специально приобретенной в готовом виде (деревянная, металлическая) или собственноручно сооруженной из монолита, с помощью опалубки, армировки и заливки бетонным раствором. Вариант лестницы может разрабатываться в проекте

Для погреба важно создать благоприятный микроклимат, так как продукты в нем нужно сохранять свежими

Для подвала нужно обустраивать дополнительные комнаты

Для погреба важно создать благоприятный микроклимат, так как продукты в нем нужно сохранять свежими. Для подвала нужно обустраивать дополнительные комнаты. Для этого используют перегородочные теплоизоляционные блоки, а также пояса для дверных проемов

Для этого используют перегородочные теплоизоляционные блоки, а также пояса для дверных проемов

Здесь важно обратить внимание на показатели несущих стен

Особенности конструкции фронтона

Создание проекта

Правила составления проекта гаража позволяют определиться с размерами и нюансами постройки, определить объем и стоимость материалов. Проект можно заказать у специалистов или сделать самостоятельно.

Самостоятельное составление чертежа требует определенных умений. Профессиональные версии проекта будут иметь следующий вид:

Особенности составления проекта будут зависеть от:

количества автомобилей – 1 или 2;
этажности;
планируемых коммуникаций;
ворот;
толщины стен;
формы и размеров крыши;
смотровой ямы;
мини-мастерской;
несущей нагрузки на стены;
фундамента.

Проект, помимо габаритов и конструктивных особенностей, должен учитывать также:

климатические и ландшафтные условия;
характер грунта;
расположение грунтовых вод;
близость других строений и коммуникаций;
вид будущей отделки.

В зависимости от почвы, разрабатывается ленточный или монолитный фундамент, который обустраивают после котлована и обратной засыпки пазух. Каждый проект является индивидуальным.

Когда строить стропилу?

Стропильная система монтируется либо до возведения фронтона, либо после:

После возведения фронтона. Наиболее популярный среди опытных строителей вариант. Выбирая его, необходимо провести детальный расчет высоты и площади фронтонной конструкции

Это важно даже при постройке простых прямоугольных домов с симметричными двускатными крышами, поскольку при ошибках в расчетах велика вероятность получить в результате перекос конструкции.
До возведения фронтона. В этом случае стропильная система монтируется без фронтона и нет надобности проводить какие-либо вычисления высоты и площади, что устраивает начинающих строителей

Однако последующие кладочные работы приходится проводить в стесненных условиях чердачного пространства, и некоторые манипуляции выполнить довольно затруднительно.
