Фундамент плита — для домов в сложных климатических условия

Нюансы технологии, основные этапы строительства

К главным требованиям относят заливку единой монолитной конструкции на максимально ровной и уплотненной площадке. Пошаговая инструкция включает:

1. Очистку, выравнивание и разметку строительной площадки. Проверка прямоты углов обязательна.

2. Выемку грунта, с целью ускорения работ на этом этапе стоит арендовать экскаватор. Удаляется весь органический слой, дно тщательно трамбуется – лопатами или с помощью виброплиты, по окончании проверяется его уровень по горизонтали. Края котлована подравниваются, поправляется разметка.

3. Настил геотекстиля на дно, с перехлестом соседних полотнищ на 30-50 см.

4. Засыпка и трамбовка 20-30 см песка и 10-20 щебенки. Песок уплотняется через каждые 7-10 см, для упрощения процесса его смачивают водой.

5. Заливку тощих марок бетона: М100 или М150 с высокой подвижностью. Этот слой считается необязательным, но эффект от его наличия значительный – обеспечивается хорошая изоляция от капиллярной влаги и усиливается устойчивость фундамента. Рекомендуемая толщина защитного бетонного слоя составляет 50-70 мм, по сути это аналог стяжки пола.

6. Сборка опалубки и придание ей жесткости с помощью вертикальных опор.

7. Укладка качественной гидроизоляции – исключительно после застывания подбетонка, с нахлестом и спайкой соседних полотнищ и заходом краев на стены опалубки. Для создания барьера подбираются материалы с максимально долгим сроком службы, предпочтение отдается разновидностям с добавками полимеров.

8. Вязка армокаркаса согласно заранее составленной схеме. Под нижнюю сетку подкладываются пластиковые подстаканники, требуемые для обеспечения минимального отступа от краев бетона. Стыки и ячейки решетки обвязываются проволокой, с целью упрощения работ допускается использование шаблонов. К важным нюансам относят правило прямых захлестов арматуры на 50 см при ее разрыве.

9. Проверка разметки плитного фундамента и герметичности опалубки.

10. Заливка и распределение бетона. По умолчанию необходимая марка прочности – не ниже М300, морозостойкость – F200, подвижность – П2, водостойкость – W

Крайне важно провести бетонирование за один день, от соблюдения этого требования технологии зависит прочность и надежность будущего основания, проще всего это сделать при заказе заводских марок. Из раствора выгоняется воздух, поверхность выравнивается, в идеале монолит уплотняется с помощью глубинного вибратора

11. Стандартный уход за поверхностью: накрытие полиэтиленом минимум на 1 сутки, увлажнение, при необходимости – электроподогрев.

12. Демонтаж опалубки при достижении бетоном 70% прочности, проверка состояния качества стенок, при необходимости – заполнение каверн плотным свежим раствором.

Закладку коммуникаций проводят одновременно с подготовкой подушки, выступающей за края основы, при риске подтапливания стоит предусмотреть систему водоотвода. Приведенное руководство также подходит для возведения по технологии «шведская плита», в этом случае поверх гидробарьера кладут утеплитель (экструдированный пенополистирол), и только потом собирается каркас. Этот этап сложно выполнить самостоятельно даже при армировании фундамента стеклопластиковой арматурой (более легкой и бесшовной), требуются силы как минимум двух человек. Для исключения ошибок каждый шаг инструкции просчитывается заранее.

Типы плитных фундаментов

Обычно плиточный фундамент сооружают двух типов:

  1. Незаглубленный.
  1. Малозаглубленный.

Монолитная железобетонная плита будет возводиться при сооружении обоих типов основания. Для возведения подушки под плитный монолитный фундамент используют слой щебня и/или слой утрамбованного песка толщиной от 10 до 30 см, равномерно распределяемого по всей площади планируемой конструкции.

Устройство фундамента, плита которого имеет заглубление, потребует дополнительных ресурсов и времени на выемку грунта по всей площади постройки. Обычно мелкозаглубленное основание требует до 50 см основной глубины и 20-30 см глубины для установки подушки. В этом монолитная база сильно проигрывает ленточной, где выбор грунта на аналогичную глубину требуется только под периметр здания и основные несущие стены.

Основание дома может быть возведено методом заливки по опалубке с арматурой, и тогда на выходе получается фундамент монолитная плита. Некоторые считают данный вариант наиболее оптимальным при строительстве, хотя затраты и больше.

Но есть и другой: путем составления готовых бетонных конструкций, но такой фундамент из плит будет требовать дополнительной бетонной стяжки в местах швов.

Второй тип фундамента имеет значительно меньшую прочность, однако быстрее и проще в возведении и обходится несколько дешевле.

В качестве варианта можно соорудить фундамент из дорожных плит для дома, но здесь следует учесть, что толщина монолитного основания должна составлять от 20 до 40 см, что определяет укладывание двух слоев плит на такое основание с созданием цементной стяжки между слоями. Другой особенностью будет то, что дорожные плиты имеют жесткие размеры и распил такой плиты весьма проблематичен. То есть, перед возведением фундамента из дорожных плит, необходимо рассчитывать площадь дома кратной размерам элементов.

Область использования плитных фундаментов

Основание в виде монолитной плиты считается уместным в следующих условиях:

  1. Особо прочный фундамент требуют пучинистые и непрочные грунты. Так определяется поверхность земли, которая вследствие изменения температуры, влажности или времени года пластами поднимается и проседает. Более легкий столбчатый и ленточный фундамент в таких условиях не выдерживает нагрузки, поэтому здание быстрее приходит в негодность и начинает требовать ремонта.
  2. Легкие дома из древесины редко требуют такого основательного подхода к укладке фундамента, как сооружения из бетона, кирпича или блоков. В силу своего веса массивные конструкции оказывают большее воздействие на почву, а монолитная плита распределяет оказываемую на поверхность земли нагрузку и предотвращает деформацию и разрушение здания из-за сдвигов слоев почвы.

Свайный фундамент (СФ)

Если зона для строения из газобетона – это болотистая местность, зона у берегов, склон, торфяник, то лучший вариант (и единственный) – Свайный фундамент (СФ).Достоинства СФ:

  1. Нужны земляные работы лишь для висячего ростверка.
  2. Мощная производительность – максимум 14 дней.
  3. Не нужна спецтехника.
  4. Нужна забирка лишь для высоких ростверков.
  5. Не требуются полные геологические анализы. Тестовое внедрение сваи определит глубину. Далее выбираете сваи подходящей длины.

Свайные ростверки – оптимальное решение для одноэтажной мансардной постройки.

Минусы СФ: необходимо основательно соединять все рабочие элементы, малейший просчёт моет привести к обрушению СФ.

Фундамент из монолитной плиты

Плита имеет способность выдерживать высокую нагрузку – это возможно благодаря ее увеличенной территории

Все больше популярности приобретает применение в строительстве малоэтажных строений плитный материал. Он предназначен для сложных почв с высоким уровнем вод. При такой конструкции любые движения грунта не отображаются на фундаменте. Плита из монолита защищает постройку от различного рода деформаций.

Плита имеет способность выдерживать высокую нагрузку – это возможно благодаря ее увеличенной территории. Такой материал можно применять для всех видов построек.

Технология формирования монолитного фундамента

Для строительства загородного дома или дачи подойдет плита толщиной 0,4 метра, 10 сантиметров которой погружается в почву

Для строительства загородного дома или дачи подойдет плита толщиной 0,4 метра, 10 сантиметров которой погружается в почву. Для создания качественного основания существует такая технология:

  • Сооружаем котлован, дно которого плотно трамбуем и подсыпаем песком и гравием;
  • Поверх подсыпки укладываем гидроизоляцию, которую заливаем бетонным раствором;
  • Вяжем двуслойную арматуру и каркас;
  • Полностью бетонируем основу в один подход

Основные требования к строительству

При возведении данной конструкции необходимо придерживаться определенных требований

При возведении данной конструкции необходимо придерживаться таких строительных требований:

  1. Требования к армированию. Арматура должна иметь диаметр 12-16 см и ребристую форму, также она должна быть чистой и не ржавой.
  2. Требования к соединениям. Промежутки между прутьями должны составлять 20 см. Потребление арматуры здесь намного выше, чем у других видов.

Виды монолитного фундамента

Гладкая сторона плиты образует пол цокольного помещения

Как и ленточное основание имеет такие виды:

  • С небольшим погружением. Для данной конструкции убираю небольшой слой грунта, и выполняют подсыпку из смеси песка и гравия. Для защиты от влияния мороза, должен утепляться.
  • С глубоким погружением, которое требует котлована большой глубины, но зато проявляет себя как очень прочная конструкция. Данная конструкция дорогостоящая, поэтому позволить ее могут не многие.

Сфера применения

Применение плитного фундамента считается оптимальным вариантом при постройке домов из самых различных материалов, как легких, так и тяжелых. Его устройство допускается на любой разновидности почвы, от песчаной до торфяной. Плита превосходно выровняет вертикальные и горизонтальные смещения земли. Не боится такой фундамент и грунтовых вод, которые оказывают на него довольно большое воздействие.

В частном строительстве плитный фундамент может совмещаться с постройками из любых материалов. Это могут быть каркасные дома, дома из бруса или СИП-панелей, кирпича или газобетона.

Очередность работ по обустройству монолитной плиты

1) Проводятся земляные работы — роется котлован на глубину до 500 мм. Дно выравнивается под нивелир.

2) Песок, насыпанный на дно котлована, тщательно утрамбовывается. Засыпка выполняется поэтапно с толщиной каждого слоя 100 мм и после того как будет утрамбован нижний слой.

2) Песчаная подушка покрывается геотекстилем.

3) Устанавливается деревянная опалубка по всему периметру фундамента. Высота досок не менее 300 мм, но этот показатель может варьировать, так как зависит от высоты основания. Для легких зданий толщина досок может быть меньше, для тяжелых — больше.

4) Выполняется укладка теплоизоляционного материала.

5) Стелется гидроизоляционный рулонный материал. Стыки соединяются с помощью горелки, что придает покрытию целостность. Гидроизоляция размещается и по всей опалубке.

6) Устанавливается каркас из арматуры. Вязка прутьев выполняется в два ряда с шагом 200-250 мм. Вязочным материалом служит специальная хорошо гнущаяся проволока. Между гидроизоляцией и нижним рядом оставляется промежуток 50-70 мм, который создается с помощью фиксаторов. Для усиления каркаса применяются дополнительные элементы — вертикальные хомуты и П-образные усиления краев.

7) Выполняется заливка бетона за один раз. Только в этом случае будут достигнуты высокие прочностные показатели основания.

8) Для удаления воздуха из слоев бетона используется глубинный вибратор.

9) Выравнивание бетонной поверхности осуществляется с помощью плавающей виброрейки.

Время набора прочности бетона составляет 28 дней. Это период, в течение которого бетон застывает на всю толщину, при условии, что температура воздуха будет составлять +20°С, а влажность — около 80°.

Но учитывая то, что строительные работы проводятся как летом так и зимой, приходится прибегать к некоторым мерам, чтобы в бетонной плите не образовывались трещины:

  • В жаркую погоду на бетонную поверхность увлажняется водой. Для того чтобы предупредить быстрое испарение влаги, поверхность бетона покрывается строительной пленкой.
  • В холодную погоду бетон требует нагрева.

Монолитная фундаментная плита имеет положительные и отрицательные стороны. Поэтому перед тем, как решиться на создание такого фундамента, необходимо знать обо всех плюсах и минусах.

Плюсы ленточного фундамента

При возведении сооружений на сложном фундаменте необходимо в полной мере использовать преимущества свайно-ленточного основания, к которым, прежде всего, относятся:

  1. Возможность обустройства надежного фундамента на участках со сложным пересеченным рельефом.
  2. Обеспечение надежного основания даже при строительстве на слабых почвах, поскольку свайная составляющая основы обеспечивает опору на твердые слои грунта.
  3. Возможность использования недорогих и подручных материалов для изготовления набивных свай.
  4. Сравнительно низкие материальные затраты на обустройство фундамента.
  5. Возможность закладки своими силами, без привлечения специалистов со стороны. Такой подход к возведению фундамента позволяет сэкономить значительные средства.
  6. Свайно-ленточный фундамент может с успехом использоваться на участках с высоким уровнем залегания грунтовых вод.

Несмотря на большое количество достоинств, такой вид основания имеет и свои недостатки.

Расчет монолитной плиты на прочность и нагрузочную способность

Расчет позволяет определить запас прочности и нагрузочную способность, которой обладает монолитная плита. Данный вид расчета выполняется после определения габаритных размеров и конфигурации монолитной основы. Главная цель нагрузочного расчета – подтверждение запаса прочности плиты, которая обеспечит устойчивость строения и не вызовет деформацию коробки.

Алгоритм выполнения расчетных операций:

  1. Определите площадь фундаментной подошвы путем перемножения ее габаритов.
  2. Вычислите объем фундамента, умножив площадь основания на высоту.
  3. Рассчитайте вес фундамента, умножив его объем на удельный вес используемого бетона.
  4. Выполните расчет массы будущего строения с учетом веса капитальных стен, перегородок, полов и кровельной конструкции.
  5. Определите переменную нагрузку, включающую вес людей, оборудования и мебели.
  6. Подсчитайте суммарную нагрузку от строения путем сложения веса здания с фундаментом и величины переменных нагрузок.

Стандартная величина нагрузки составляет от 180 до 200 кг/кв. м. Далее необходимо рассчитать величину удельного давления строения на почву, разделив величину суммарной нагрузки на площадь фундаментной подошвы. Остается сравнить полученное значение удельной нагрузки с несущей способностью почвы. При выполнении расчетов учтите, что нагрузочная способность почвы должна превышать величину удельного давления на 20-25 процентов.

Монолитная опорная плита

Схема расчета монолитного перекрытия.

Все чаще при малоэтажном строительстве используется плитный фундамент. Его применение особенно результативно на сложных грунтах: просадочных, пучинистых, с повышенным уровнем грунтовых вод. Сдвиги грунта не оказывают в этом случае влияния на дом: опускается или поднимается вся плита. По этой причине такой фундамент называют плавающим, построенный на нем дом движется вместе с ним как одно целое. Монолитная плита надежно защищает дом от сезонных деформаций и перекосов.

Плита, за счет увеличенной площади опоры, устойчива к нагрузкам, возникающим при замерзании и оттаивании грунта или его просадке, успешно противостоит неблагоприятным условиям окружающей среды. Ее можно использовать в качестве фундамента для любых домов: монолитных, каркасных, кирпичных, деревянных.

Для обыкновенного загородного дома достаточна толщина монолита в 40 см. Из них 10 см заглубляются в грунт. Технологически плитный фундамент формируется следующим образом:

  • сооружается котлован, его дно утрамбовывается, делается подсыпка из песка и гравия;
  • на подсыпку укладывается гидроизоляция, которая заливается тонким слоем бетона;
  • вяжется каркас из арматуры, содержащий, как минимум, два слоя, жестко связанных между собой;
  • основание полностью бетонируется, лучше в один прием, без длительных перерывов между подачами бетона.

Схема расчета бетона

Монолитная плита предъявляет повышенные требования к армированию, поскольку в ней могут возникать нагрузки на изгиб в любом направлении, а порой и скручивающие нагрузки. Используется арматура с диаметром 12-16 мм, обязательно ребристая, для лучшего сцепления с бетоном. Арматура не должна быть грязной или ржавой.

Промежутки между соседними прутьями – 20-40 см. На 1 м2 фундамента расходуется около 14 м арматуры. Расход арматуры здесь значительно больше, чем для фундаментов других типов. А если учесть, что расход бетона тоже выше, неудивительно, что стоимость монолитной плиты довольно высока.

Подобно ленточному фундаменту, монолитная плита может быть мелкозаглубленной и глубокозаглубленной. Последняя требует рытья глубокого котлована, но зато обеспечивает высокую несущую способность. Обходится это дорого, поэтому в индивидуальном строительстве глубокозаглубленная монолитная плита – большая редкость.

Для устройства мелкозаглубленной монолитной плиты обычно снимают верхний слой почвы, а вместо него делают подсыпку из песка и гравия. Устойчивость к морозному пучению обеспечивается утеплением грунта вокруг плиты.

Верхняя, гладкая сторона плиты обычно служит полом подвала или цокольного этажа. Использование монолитной плиты для возведения дома без цокольного этажа или подвала вряд ли целесообразно.

Выводы из содержания этой статьи очевидны:

  1. Если грунт достаточно прочен, уровень залегания грунтовых вод невысок, а строящийся дом – легкий, можно ограничиться недорогим мелкозаглубленным ленточным фундаментом.
  2. При тех же природных условиях, но для более солидного дома, тем более с подвалом или цокольным этажом, стройте глубокозаглубленный ленточный.
  3. На сложных грунтах с повышенным уровнем грунтовых вод нужно возводить плитный фундамент.

Остается надеяться, что статья смогла оказать реальную помощь в сделанном вами выборе.

Разметка

Разметку на грунте удобнее производить путем натягивания шнура, например капронового. Концы шнура можно закреплять деревянными кольями или кусками арматуры, воткнутыми в землю. Целесообразнее втыкать колышки за пределами размечаемой площади.

Если размечаемая область имеет прямоугольную форму, то прямые углы проверяются путем сравнения диагоналей — у квадрата и прямоугольника обе диагонали должны быть равны. При неравных диагоналях берется одна базовая сторона, которая будет неизменной, остальные три перемещаются до получения одинаковых диагоналей.

Однако промерить диагонали не всегда представляется возможным, к тому же, геометрия бетонной плиты может быть сложной. Прямой угол девяносто градусов можно отложить достаточно простым и эффективным способом.

Диагональ прямоугольного треугольника с двумя сторонами по 100 см равна 141,4 см. На этом основан принцип разметки и проверки прямых углов. Чем больший условный треугольник мы можем отложить, тем точнее будет разметка. Главное помнить: на каждый метр прямого угла приходится 141,4 см диагонали. У прямого угла, со сторонами по 5 м диагональ будет равна 141,4*5=707 см. Этот метод применим во всех строительных и отделочных работах, очень рекомендую его хорошенько усвоить

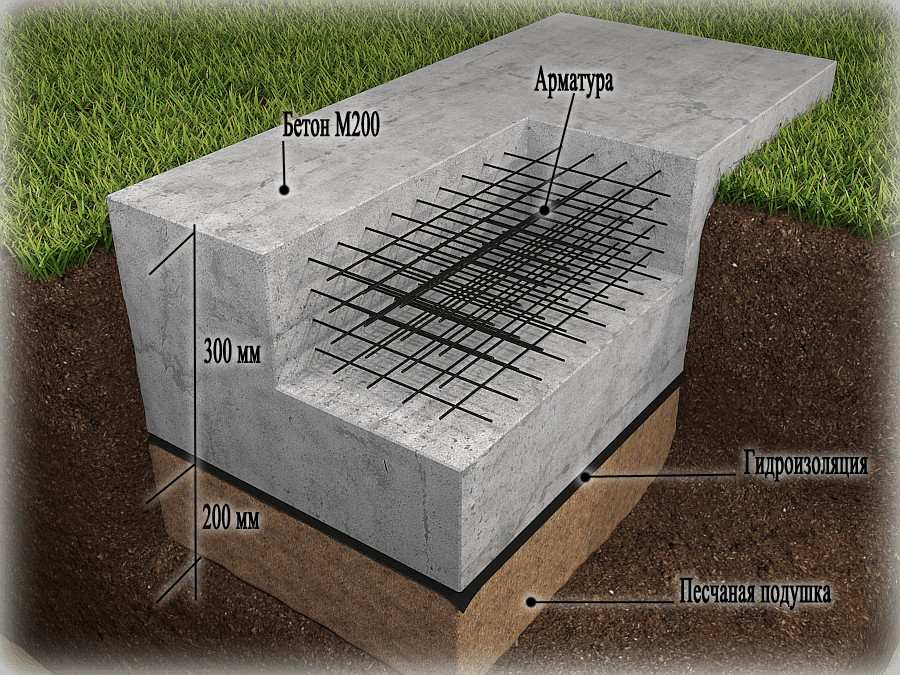

Особенности конструкции фундаментной плиты

Бетонная плита представляет собой многослойную конструкцию, состоящую из следующих слоев:

  • изоляционного. Листы геотекстильного материала укладываются с перехлестом на грунт после того, как выполнен этап земляных работ;
  • песочно-гравийного. Он демпфирует пучение грунта, планирует основу и позволяет уложить в ней трубы для дренажа;
  • подбетонного. Залитая небольшим слоем подбетонка выравнивает поверхность для формирования монолитной фундаментной плиты;
  • влагозащитного. Он сохраняет влагу в твердеющей бетонной смеси и предохраняет застывший бетон от грунтовых вод;

У него отличная способность к претерпеванию нагрузок

  • теплоизоляционного. Применяется экструдированный пенополистирол, обладающий повышенной прочностью и устойчивостью к воздействию влаги;
  • усиливающего. Используются арматурные прутки диаметром 1,4-1,6 см, соединенные вязальной проволокой в общий контур;
  • бетонного. Заключительный слой фундаментного основания, изготавливается из бетона М300 и выше.

Разновидности фундаментной плиты и применение фундамента

Цельная фундаментная основа выполняется в виде армированной бетонной плиты. База выполняет функцию цокольной основы, что уменьшает объем расходов на постройку чернового пола.

Строительство фундамента осуществляется различными методами:

монолитным. Начальные этапы – сооружение опалубки и гидроизоляция основы. Затем укладывается слой теплоизоляции, выполняется армирование фундаментной базы и производится бетонирование. После заливки бетоном плита набирает эксплуатационную прочность на протяжении месяца, дальше можно возводить стены и потолок, делать пол. Электроприборы и коммуникации в готовой коробке устанавливаются после обустройства крыши.

Самой распространенной разновидностью фундамента считается плитная конструкция Сооружение цельной плиты не требует применения грузоподъемных устройств. Технология позволяет выполнить плиту любой толщины. Достоинство – повышенная прочность, недостаток – увеличенная потребность в бетоне и стальной арматуре;

сборным. Составной фундамент собирается из железобетонных панелей или блоков ФБС, изготовленных на промышленных предприятиях. Они монтируются с помощью грузоподъемного оборудования на подготовленную основу из песка и щебня. Зазоры заливаются раствором бетона для обеспечения герметичности конструкции.

Слабые стороны составной конструкции – возможность выполнения работ только с использованием грузоподъемных устройств, применение стандартной продукции с определенными габаритными размерами, а также невозможность изготовления утолщенного основания.

Плита из армированного бетона позволяет возводить здания высотой до 10 метров из различного материала:

  • кирпича;
  • камня;
  • бетона;
  • блоков;
  • древесины;
  • каркасных щитов.

Возводить такой тип основания можно на любых грунтах, будь они торфяными или песчанымиМонолитная конструкция обеспечивает устойчивость различных построек:

  • дачных строений;
  • современных коттеджей;
  • частных домов;
  • построек хозяйственного назначения;
  • промышленных объектов.

Материалы и инструменты

Специалисты рекомендуют для изготовления железобетонного фундамента ленточного типа использовать:

  1. Песок или щебень (для устройства подушки).
  2. Бетон или цемент М250 (для приготовления самого фундамента).
  3. Арматурный прут (диаметр 8-12 мм).
  4. Проволока (из стали, для связки арматуры).
  5. Материал для гидроизоляции (рубероид и гидроизол).
  6. Деревянная доска (толщина 20 мм).
  7. Тонкие деревянные рейки.
  8. Брус из дерева (для опалубки).

Из инструментов следует подготовить такие: шнуры, колышки, рулетку, уровень, отвес, лопаты, трамбовку, молоток, мастерок, клещи. Если вы решили делать бетон самостоятельно, то договоритесь об использовании бетономешалки.

Преимущества и недостатки

Важнейшим преимуществом плитного фундамента является его большая площадь опоры, что существенно снижает давление, оказываемое на грунт. Как следствие, исключается неравномерная осадка постройки и деформация стен.

Среди прочих достоинств можно отметить следующие:

  • простота монтажа;
  • безопасность и долговременные гарантии прочности;
  • противостояние как наземным, так и грунтовым водам;
  • предотвращение движения грунта;
  • вероятность обустройства цокольного этажа;
  • применение плиты как основы пола первого этажа.

Существенный минус плитного фундамента заключается в его стоимости, более высокой в сравнении с другими вариантами. Однако они оправдываются за счет гарантированной надежности плитного фундамента перед негативными природными условиями.

Армирование плитного фундамента

Армирование плиты

Армировать монолитную железобетонную плиту рекомендуется в зависимости от предполагаемой нагрузки, так как в некоторых местах она может быть значительной, например, под несущими стенами, колоннами или в углах.

Схема армирования

Укладка арматуры выполняется в зависимости от толщины плиты. Если этот параметр не превышает 15 см, то армирование проводится в один слой. В противном случае усиливать монолитную плиту нужно посредством каркаса.

Каркас представляет собой сетку с ячейками, одинаковыми во всех направлениях. Причем для легких построек расстояние между прутками может составлять до 40 см, при возведении стен из кирпича или бетона расстояние уменьшается до 20 см.

В целом регламентируемый размер ячеек не должен превышать толщину плиты больше, чем в 1,5 раза.

В зонах продавливания, то есть под несущими стенами, размер ячейки уменьшается в 2 раза. Это делает каркас и основание более прочным и надежным.

Расчет диаметра арматуры

Диаметр арматурных прутьев, которые используются для усиления фундаментной плиты, является очень важным параметром. Поэтому необходимо предварительно определить сечение прутьев арматуры.

Чтобы определить минимальный диаметр арматурных прутьев, следует воспользоваться определенной методикой:

  • Рассчитывают сечение плиты, для этого длину умножают на высоту. Для примера можно взять 6 и 0,3 метра: 6*0,3=1,8.
  • Вычисляют допустимую площадь сечения прута, для этого сечение плиты делят на минимальный процент армирования (согласно регламентируемым документам этот параметр равен 0,15%): 1,8:0,15=27.
  • Определяют площадь арматуры в одном ряду:27:2=13,5.
  • Вычисляют минимальное сечение, зная длину плиты и шаг между прутьями: 13,5:31=0,43.

Расчет диаметра прутьев

Узнать диаметр прутка по соответствующему сечению можно в ГОСТ 5781.

В целом опытные строители рекомендуют использовать следующие показатели: при длине основания менее 3 метров, можно использовать прутья диаметром 10 мм. В противном случае следует брать более толстые элементы, до 12 мм. Чаще всего строители используют арматурные прутья сечением 12-16 мм. Кроме того существует ограничение диаметра арматуры: он не может быть более 4 см.

Расчет количества арматуры

Количество требуемой арматуры рассчитывается по достаточно простой схеме. К примеру, армирование будет выполняться для плиты размером 8*8 м.

Количество арматуры

Принимая во внимание стандартный размер ячеек 0,2 м, определяют количество прутьев: 8:0,2=40.
К этой цифре необходимо добавить еще один прут, в результате получается 41 пруток.
Для получения сетки необходимы и перпендикулярные штыри, следовательно, полученный результат увеличивают вдвое: 41*2=82.
Учитывая, что каркас состоит, как минимум, из двух слоев, удваиваем и это значение: 82*2=164.
Таким образом, для армирования плиты 8*8 метров понадобится 164 прута.
Однако в большинстве случаев арматурные прутья имеют стандартную длину, которая равна 6 метрам. Значит, необходимо вычислить общий метраж арматуры: 164*6=984 м.
Количество вертикальных соединительных прутьев вычисляется аналогичным способом

Если учесть, что соединение выполняется в местах пересечения горизонтальных элементов, то можно получить следующее: 41*41=1681.
Теперь следует определить длину соединительных стержней. Зная, что высота монолитной плиты составляет 20 см, а расстояние от каркаса до верхней и нижней части основания должно быть не меньше 5 см, определяют длину стержня: 20-5-5=10 см.
Теперь можно определить общий метраж соединительных стержней: 1681*0,1=168,1 м.
Суммируем все данные и получаем результат: 984+168,1=1152,1 м.

Если в магазине материал продают по весу, то можно определить и этот параметр. Средняя масса одного погонного метра прута составляет 0,66 кг. Следовательно, общий вес арматуры будет таким: 1152,1*0,66=760 кг.

Дополнительно о правилах выбора и расчета арматуры.

Разновидности фундаментной плиты и применение фундамента

Цельная фундаментная основа выполняется в виде армированной бетонной плиты. База выполняет функцию цокольной основы, что уменьшает объем расходов на постройку чернового пола.

Строительство фундамента осуществляется различными методами:

монолитным. Начальные этапы – сооружение опалубки и гидроизоляция основы. Затем укладывается слой теплоизоляции, выполняется армирование фундаментной базы и производится бетонирование. После заливки бетоном плита набирает эксплуатационную прочность на протяжении месяца, дальше можно возводить стены и потолок, делать пол. Электроприборы и коммуникации в готовой коробке устанавливаются после обустройства крыши.

Самой распространенной разновидностью фундамента считается плитная конструкция Сооружение цельной плиты не требует применения грузоподъемных устройств. Технология позволяет выполнить плиту любой толщины. Достоинство – повышенная прочность, недостаток – увеличенная потребность в бетоне и стальной арматуре;

сборным. Составной фундамент собирается из железобетонных панелей или блоков ФБС, изготовленных на промышленных предприятиях. Они монтируются с помощью грузоподъемного оборудования на подготовленную основу из песка и щебня. Зазоры заливаются раствором бетона для обеспечения герметичности конструкции.

Слабые стороны составной конструкции – возможность выполнения работ только с использованием грузоподъемных устройств, применение стандартной продукции с определенными габаритными размерами, а также невозможность изготовления утолщенного основания.

Плита из армированного бетона позволяет возводить здания высотой до 10 метров из различного материала:

  • кирпича;
  • камня;
  • бетона;
  • блоков;
  • древесины;
  • каркасных щитов.

Возводить такой тип основания можно на любых грунтах, будь они торфяными или песчанымиМонолитная конструкция обеспечивает устойчивость различных построек:

  • дачных строений;
  • современных коттеджей;
  • частных домов;
  • построек хозяйственного назначения;
  • промышленных объектов.

Расположенный под поверхностью плиты слой теплоизолятора позволяет утеплить фундаментную базу, а также предотвратить замерзание и пучение влажного грунта.

Подведение итогов

Несмотря на массу преимуществ плиты, сегодня все еще более популярным остается ленточный фундамент ввиду простоты сооружения и дешевизны. Лента стоит меньше, выполняется проще, изучена лучше, но возведение требует больше времени. Единственный минус – неэффективность ленточного фундамента не пучинистых и неустойчивых грунтах.

Плитный фундамент универсальный, подходит для любого типа грунта. Обходится намного дороже, обустраивается быстрее, гарантирует прочность и надежность. Но ввиду того, что данный тип основания можно встретить реже, расчетный срок эксплуатации и свойства на разных почвах все еще не очень хорошо изучены.

Осуществляя выбор между двумя типами фундамента, ориентироваться необходимо на тип грунта, особенности объекта, наличие финансов и сам проект будущего здания.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
