Пружинные зажимы для опалубочных конструкций

Виды пружинных зажимов

Мы предлагаем зажимы для опалубки двух видов – стандартный и усиленный. Они отличаются конструкцией и макимальной нагрузкой, которую способны выдерживать.

Характеристики пружинных зажимов

Наименование Нагрузка, кг Масса, кг Диаметр арматуры, мм
 Стандартный пружинный зажим 2000 0,35 6-10
 Усиленный пружинный зажим 3000 0,45 6-10

Стандартные используются преимущественно для возведения малых архитектурных форм. Усиленные выдерживают большую нагрузку за счет другого материала язычка и пружины, металл закаляется в азотной среде.

Все зажимы снабжены тугими пружинами. Толщина платформы зажимов – 4 мм. Язычок зажимов изготавливается из закалённого металла. Поэтому зубцы служат дольше. Кроме того, язычок оцинкован — это надёжно защищает его от коррозии и не требует обновления внешнего покрытия в отличие от покрашенных элементов, а значит, изделие прослужит дольше.

Дополнительно при закупке пружинных замков надо контролировать качество сварных швов, толщину площадки и силу пружины.

Стяжные винты для опалубочных щитов

Технология использования съемной опалубки в монолитном строительстве подразумевает наличие надежных крепежей, соединяющих параллельные щиты между собой и фиксирующих их на нужном расстоянии. Эти функции выполняет комплект из стяжного винта с двумя гайками, затягиваемыми с внешних сторон, ПВХ кожуха и фиксаторов. Он поддерживает щиты в заданной плоскости совместно с наружными опорами, гарантирует заливку в пределах проектной толщины и переносит любые динамические нагрузки.

Основные характеристики и функции

Винтовая шпилька представлена стальным резьбовым стержнем с наружным диаметром в 17 мм и внутренним сечением в 15 и шагом насечек в 10 мм (более тонкие разновидности существуют, но применяются редко и не соответствуют требованиям строительных нормативов). Ее длина варьируется от 40 см до 6 м, точное значение подбирается исходя из толщины заливаемого монолита.

Сырьем служит качественная сталь (Ст20, Ст35, литейная 35ГЛ), ее рабочие характеристики неизменные: 1 п.м. такого прута весит не менее 1,4 кг, изделие выдерживает нагрузку на разрыв до 12 т при динамических воздействиях в пределах 85-240 кН.

Комплектующие для опалубки

Сама по себе прямая шпилька не способна удерживать тяжелые щиты, для ее фиксации используются две стяжные гайки – по одной на каждую наружную сторону. Их выливают из ударопрочного чугуна, к отличительным особенностям относят наличие широкой прижимной площадки с диаметром в пределах 70-100 мм и высокую геометрическую точность. В зависимости от места расположения крепежа и угла наклона щитов применяются барашковые, шестигранные и прижимные разновидности гаек. Последние рекомендуют купить при необходимости установки палубы под разными углами.

Для увеличения площади соприкосновения под крепления могут закладываться квадратные шайбы с толщиной в пределах 3-10 мм и размерами от 10×10 до 20×20 см. Потребность в этих комплектующих возникает при ожидании экстремальных нагрузок, они увеличивают выдержку на разрыв до 14 т. Для защиты резьбовой части от бетона стяжной винт укладывается в пластиковые трубы с внутренним диаметром в 22 мм, фиксируемые по краям опалубки резиновыми фиксаторами и закрываемыми впоследствии пробками-заглушками.

Расход крепежей регламентирован нормами ГЭСН-2001-06, эту часть вместе с составлением схемы щитов рекомендуют доверить специалистам, учитывающим все характеристики заливаемой конструкции.

Стяжные шпильки используются в системах из любого материала, включая мелкощитовые и ригельные, при стандартных размерах оснастки на один элемент уходит 3-4 шт (1-2 на верхние участки, 2 на низ). В остальных случаях ориентировочный расход составляет 2-4 шт на 1 м2 (с размещением с шагом в полметра в 2 ряда). Отверстия сверлятся в палубе заранее с учетом рекомендуемого отступа от края бетонной конструкции в 10 см. Расход по длине рассчитывается по формуле: ширина монолита + 30 см, запас на фиксацию шпильками обязателен.

Продукция находится в свободном доступе, приобрести качественные крепежи для опалубки с нужными размерными характеристиками можно в любом строительном магазине, но минимальные затраты наблюдаются при их оптовой закупке. Для разовых работ их выгоднее брать в аренду, эти услуги по доступной стоимости предоставляют поставщики оснастки и фирмы, занимающиеся возведением монолитов.

Плюсы и минусы использования

Пружинные клипсы предпочитают из-за следующих факторов:

  • меньше времени на работы: пружинный замок монтируется и демонтируется легче и оперативнее, чем стяжной болт (не тратится время на то, чтобы закрутить и открутить гайки);
  • экономия: стоимость у зажимов ниже, чем у комплекта болтов;
  • прочность и надежность;
  • длительность периода эксплуатации: пригодны в течение многократных циклов;
  • удобство установки: монтируются с одной стороны, с другой – приваривается кусок арматуры в качестве фиксатора. Свободный край фиксируется в готовом отверстии и на него крепят пружинную клипсу;
  • сокращение расхода материалов: контакт арматурного прута со смесью допустим, не нужны дополнительные средства для его исключения;
  • универсальность: применяются при возведении разных форм опалубки.

Однако зажимы имеют пределы нагрузки – оказываемое давление не должно превышать 4 тонны, следовательно, ограничена эксплуатация крепежа при строительстве крупных конструкций.

Пружинный зажим для арматуры, купить замок клипса опалубки в Санкт-Петербурге

представляет вашему вниманию зажим пружинный для фиксации щитов опалубки. Данное приспособление затягивается на арматурных прутьях различного диаметра с помощью ключа, фиксирует (соединяет) щиты опалубки. Помимо этого, замок опалубка нашёл своё широкое применение при возведении колонн безопалубочным способом, а также при устройстве шахт, залитии фундамента и других бетонных (или железобетонных) конструкций.

Наше предприятие уже много лет реализует на рынке строительных материалов и оборудования пружинный зажим для опалубки турецкой фирмы-производителя Nam Demir. Модификации различные, а именно пружинный зажим PROM, зажим Hold, а также усиленный замок PROM и ключи. Различия данных моделей между собой в возможности выдерживать ту или иную нагрузку.

Отличием данных зажимов от приспособлений других производителей, является усиленная платформа, наличие штампа производителя, очень тугие пружины, антикоррозийная поверхность и язычок из особого металла.

Пружинный зажим PROM

Жизнь не стоит на месте, совершенствуются всё, включая и строительные технологии. В настоящее время реально существуют такие материалы, оборудование, приспособления для производства строительных работ, которых ранее не было даже в проекте. С тех пор, как были утверждены СниПы, прошло немало времени, а изменения в них вносятся не часто, в том числе и в специальную терминологию.

Так, например, строители многих стран давно поняли, что существовавшая ранее технология сборки, крепления опалубок в монолитном строительстве, требует совершенствования, потому что применяемые ранее являются не только затратными по времени и финансово, но и являются уже не такими эффективными. В результате постепенно, методом рационализации были разработаны технологии, заменяющие прежние, и при этом достигался желаемый результат. В разных регионах эти приспособления называются по разному, но все они являются синонимами.

В частности, речь идёт о зажимах для опалубки, которые могут иметь и другие названия, такие как зажим для арматуры, зажим пружинный, клипса опалубки.

Перед появлением пружинных зажимов для арматуры опалубки PROm, строители для устройства применяли стяжные болты и гайки, которых требовалось очень большое количество (и, соответственно – требовало больших финансовых вложений). Помимо болтов и гаек, данный метод требовал использования трубок ПВХ, в результате чего в бетонной конструкции оставалось очень много ненужных отверстий, которые тоже необходимо было штукатурить. Но сейчас успешно применяется клипса опалубки. Удобная для хранения и транспортировки упаковка в коробках на паллете в количестве 5000 единиц по 50 штук.

Пружинный зажим – во многом выгоднее гайки для опалубки и стяжного винта!

  • сократит трудозатраты;
  • сбережет при работе много времени;
  • сэкономит финансовые средства;
  • избавит от необходимости поиска комлектующих для опалубки разных нестандартных размеров.

Отличия пружинного зажима для опалубки PROM от конкурентов:

  • на основании штамп названия компании — PROM;
  • платформа замка имеет толщину в 4 мм;
  • увеличенный срок службы зубцов зажима в следствии приминении закаленного металла при изготовлении язычка;
  • повышенная защита от коррозии по средствам оцинкованной поверхности изделия;
  • тугая пружина;
  • гарантированное качество, подтвержденное сертификатами и протоколами испытаний.

Конструкция несъемной стяжки СВТ-2

Стяжка изготовлена из негорючего морозостойкого ударопрочного пластика. С одного конца универсальной стяжки есть стержень, имеющий специальное рифление для установки крепежных замков. По торцам стяжек имеются крепежи фиксаторов арматуры, с помощью которых осуществляется крепление арматуры к стяжке и регулировка защитного слоя бетона. Соединение стяжек между собой обеспечивается надежным креплением.

Конструкция Несъемной стяжки опалубки СВТ-2 позволяет сформировать любую требуемую толщину бетонного сердечника в диапазоне от 150 до 250 мм с шагом 25 мм. Шаг регулировки толщины конструкционного теплоизолятора или опалубки — 5 мм. Фиксатор арматуры (2 шт) с изменяемой толщиной защитного слоя является конструкционным элементом стяжки и позволяет установить 3 значения толщины защитного слоя бетона (30-50-70 мм) . Стяжка СВТ-2 изготовлена из конструкционного полиамида с улучшенными характеристиками (выдерживает на разрыв до 600 кг).

Используя Удлинитель несъемной стяжки СВТ-2 можно увеличивать толщину бетонного сердечника с шагом 25 мм. Один установленный удлинитель дает общую толщину сердечника от 30 см до 40 см . Два удлинителя — от 45 см до 55 см.

Основные элементы стяжки:

1) Стяжка — основной конструктивный элемент 2) Фиксатор — элемент фиксации листовых материалов (щитов опалубки, теплоизолятора) 3) Клипса для арматуры — фиксация арматуры в проектном положении 4) Удлинитель (*) — регулировка толщины бетонной части * Удлинитель стяжки является дополнительно приобретаемым элементом

НЕСЪЕМНАЯ СТЯЖКА ОПАЛУБКИ СВТ-2 используется для съёмной и несъёмной опалубки из любых листовых , плитных и кладочных строительных материалов . С бетонированием при использовании любой разновидности наполнителя : щебень, керамзит , полистирол , арболит, а также пено- и газобетонов (неавтоклавных) .

В качестве щитов опалубки можно использовать любой влагостойкий листовой материал, например:

  • Экструзионный пенополистирол ЭППС / XPS
  • Вспененный пенополистирол ПСБ-С / EPS
  • ЦСП, ГСП, СМЛ, OSB, ГВЛ
  • Фанера, Фибролит, Плоский шифер
  • Утеплители малой плотности в сочетании с другими листовыми строительными материалами (СМЛ, МДФ, Арболит) или сэндвич-панели.

Клиновой замок

Помимо креплений, между щитами при строительстве используются также стяжки для опалубки, которые позволяют скреплять фрагменты конструкции между собой по длине. Это клиновой замок, который некоторые строители называют «крабом».

Он представляет собой 2 металлических зажима, которые надеваются один на другой. В центре каждой из секций есть сквозное отверстие, в которое вставляется клин. Надевая зажимы на края смежных щитов, строитель ударом молотка загоняет клин в отверстие и таким образом скрепляет их между собой.

Стяжки для опалубки клиновой конструкции позволяют надежно сцеплять между собой края сегментов опалубки толщиною до 20 см. Металлический клин надежно стягивает щиты, не давая им «гулять».

Снимаются они так же легко, как и фиксируются. Клин выбивается молотком, и вся конструкция разбирается фактически сама по себе.

Производители и цены

Среди Российских производителей пружинных зажимов для щитовой опалубки лидирующее место на строительном рынке занимает компания Баумак. Простая модель (нагрузка до 2500 кг) стоит 50÷60 рублей. Усиленный вариант Якбизон от этого производителя выдерживает максимальные нагрузки до 3000 кг: язычок изделия закален в азотной среде, что придает ему особую прочность и обеспечивает длительный срок эксплуатации. Стоимость такого изделия составляет 71÷92 рубля.

Из импортных изделий данной категории наиболее широко представлены зажимы фирмы Nam Demir (Турция). Компания производит как простые устройства, так и усиленные. Цена изделий от этого производителя в зависимости от нагрузки: 50÷85 рублей за штуку.

Все производители пружинных зажимов выпускают и обжимные ключи для их установки. Цена варьируется в пределах от 1800 до 2500 рублей.

Установка и демонтаж

Процесс установки пружинного зажима довольно прост и не требует особых навыков. Технология установки и демонтажа:

  • В технологические отверстия щитовой опалубки вставляем пруток арматуры (Ø=6÷10 мм).
  • Отжимаем язычок и свободно одеваем пружинные зажимы на арматуру с обеих сторон опалубочной системы.
  • С одной стороны (наиболее удобной для работы) одеваем на арматуру обжимной ключ и продвигаем его до упора.
  • С помощью малого рычага фиксируем обжимной ключ на арматуре, большим рычагом, не прикладывая особого усилия, вытягиваем арматуру, тем самым обтягиваем замок. При помощи зубчатого язычка он плотно фиксируется на арматурном прутке и обеспечивает жесткость опалубочной конструкции. Второй зажим (на противоположном конце прутка) обжимается автоматически.

После отвердевания раствора для демонтажа пружинных замков достаточно слегка ударить по язычку молотком и снять его с арматурного прутка. После разборки опалубочной конструкции торчащие из бетона куски арматуры аккуратно срезают.

Дополнительные комплектующие опалубки

На стяжной болт при монтаже надевается трубка ПХВ, она защищает болт от бетона и позволяет снять его при демонтаже опалубки. Чтобы бетон не попал в трубку, её закрывают пластиковым фиксатором «конус». На арматуру для защиты металла от коррозии надевают пластмассовые фиксаторы «звёздочка».

Для обеспечения безопасности рабочих при заливке перекрытий используют кронштейны, ограждающие края столов опалубки и перекрытия. Для безопасной работы монтажников опалубки и строителей, выполняющих заливку бетона в опалубку стен, применяют кронштейны подмостей с перилами ограждений длиной 1500-2400 мм. Защитно-улавливающие сетки длиной 1500-2400 мм страхуют рабочих на случай падения, предохраняют от падения с высоты инструмент, материалы.

Для любых конструкций из бетона, во время строительства, обязательно потребуется опалубка. Это совсем не второстепенная работа, как могут подумать многие. .

Строительство долговечных и качественных монолитных сооружений невозможно без использования добротной опалубки, собранной из качественных элементов. В состав опалубочной системы входит .

Пружинный зажим (лягушка) для опалубки

Пружинные зажимы для опалубочных конструкций

Одно из новых направлений в современном строительстве — возведение зданий и конструкций с монолитными стенами из бетона вместо кладки блочных или кирпичных. Для литых строений используют целые опалубочные системы, состоящие из множества деревянных или металлических щитов, особенно популярны у строителей детали из металла. Чтобы надежно скрепить их между собой, в них проделывают отверстия, в которые вставляют обычные арматурные стержни. При этом части прутьев выступают за пределы каркаса. На них надевают специальные клипсы или замки для надежной фиксации элементов системы. Один из видов таких креплений — пружинные зажимы (бытовое название «лягушки»).

Описание

Пружинный зажим для крепления опалубки выглядит как клипса, установленная на платформе с язычком-защелкой. Изделия, предназначенные для повышенных нагрузок, имеют дополнительно ребро жесткости. Для прочного стягивания такими фиксаторами достаточно нескольких нажатий

Самой важной деталью, отвечающей за предельно допустимую нагрузку, является язычок. Его особым способом закаляют (нитроцементацией) и покрывают защитным антикоррозийным слоем, чаще всего оцинковкой. Зубья имеют глубокие вырезы, за счет этого обеспечивается плотное надежное сцепление с арматурными стержнями

Пружинный замок подходит для арматурных прутьев диаметром 6-10 мм. Для выполнения работы понадобится специальный ключ. После застывания бетона, чтобы снять «лягушку», нужно лишь одно нажатие на язычок

Зубья имеют глубокие вырезы, за счет этого обеспечивается плотное надежное сцепление с арматурными стержнями. Пружинный замок подходит для арматурных прутьев диаметром 6-10 мм. Для выполнения работы понадобится специальный ключ. После застывания бетона, чтобы снять «лягушку», нужно лишь одно нажатие на язычок.

Преимущества и недостатки

По сравнению с использованием обычных стяжных винтов применение монтажных зажимов для опалубки имеет следующие преимущества: экономия времени и труда — отсутствует необходимость закручивать, а потом откручивать каждый винт; экономия финансов — комплект стяжных гаек, винтов стоит дороже; клипсы можно не устанавливать лишь с обеих сторон щитов, в этом случае у арматурного прута на одном из концов приваривают фиксатор в форме буквы Т, а второй оставляют свободным для установки замка, после застывания бетона достаточно лишь снять клипсы и срезать выступающие части арматуры (при таком способе фиксаторов нужно купить в два раза меньше); высокая прочность крепления; простой механизм работы; возможность многократного применения; нет необходимости в установке трубок из ПВХ, от которых остаются отверстия; универсальность размера, возможность монтажа каркаса с нестандартными габаритами. Крепление щитов опалубки зажимами имеет лишь один недостаток: низкая предельная нагрузка — всего 4 тонны. Их нельзя использовать при возведении крупных сооружений с большой предполагаемой несущей способностью: мостов, тоннелей, эстакад. Каркас для таких конструкций скрепляют стяжными винтами, у них предельная нагрузка — до 20 тонн.

Виды

Классификация пружинных зажимов для опалубки по материалу:

  • сталь оцинкованная;
  • сталь с порошковой окраской.

Клипсы из оцинкованной стали прослужат дольше, так как краска лишь физически ограничивает доступ веществ, вызывающих окисление, к металлу. Цинк обеспечивает и электрохимическую защиту. Антикоррозийное покрытие из него нетоксично, не требует периодического обновления, как порошковый краситель.

Классификация по предельной нагрузке:

  • облегченные — до 2000 кг;
  • усиленные — до 2500 кг, у них язычок закаляют в азотной среде, что придает им большую прочность, пружина более мощная;
  • усиленные с ребром жесткости — до 4000 кг, более высокий предел нагрузки возможен именно за счет дополнительного ребра жесткости.

Установка зажима

Порядок действий по монтажу:

  • Установить щиты на запланированном расстоянии друг от друга.
  • В отверстия вставить арматурные стержни.
  • Они должны выходить за пределы опалубки примерно на 15 см.
  • На выступающий конец прута надеть зажим.
  • Сдвинуть его вплотную к щиту.
  • Надеть ключ на замок, закрепив его с помощью верхнего рычага.
  • Повернуть нижний рычаг и зафиксировать клипсу.
  • После затвердевания бетона молотком ударить по язычку «лягушки», снять зажим.
  • Спилить выступающие части арматуры.

Для чего нужны зажимы

Опалубка используется при строительстве литых зданий из бетона. И чем больше конструкция, тем больше нужно элементов для работы. Для создания форм для заливки жидкого бетона применяют несколько видов материалов: обычную доску или металлические щиты. Последние становятся все более популярными, поскольку они долговечнее, не теряют форму из-за воздействия воды и их выпускают в нескольких размерных исполнениях (для стен, колонн и т. д.).

Уже в самом начале строителям пришлось решать задачу, как крепить между собою стоящие друг напротив друга щиты опалубки? Особенно если они достигают нескольких метров в высоту и имеют значительную длину? Решение пришло в виде простой конструкции из двух металлических пластин, которые надевались на металлический штырь, находящийся внутри формы. Эти пластины фиксировались разными способами. Они стягивали щиты, не давая им разойтись. А снимали их после того, как бетон застывал и форму для отливки демонтировали. Шпильки для опалубки оставались в стене или доставались, а крепления использовали для выполнения работы на следующем участке.

Но как и любая другая техническая идея, эта со временем претерпела ряд усовершенствований. В результате появилось несколько типов замков, при помощи которых проводится фиксация щитов формы для заливки бетона. Это:

  • крепеж для опалубки (пружинный или винтовой);
  • клиновой замок («краб»);
  • замок универсальный («крокодил»).

О каждом из них подробнее мы расскажем ниже.

Для чего нужны зажимы

При монтаже опалубочных форм устанавливают друг напротив друга щиты из металла, пластика или ламинированной фанеры. Если раньше для скрепления щитов применяли стяжные болты с гайками, то в наше время все чаще используются при строительстве пружинные зажимы.

Это довольно простые устройства, выдерживающие нагрузки, которые оказывает бетонная смесь. Зажимы применяют при возведении опалубки для отливки фундаментов и стен. Конструкция замка простая, он состоит из следующих деталей:

  • площадки металлической (стандартный размер 105 на 70 мм), эти площадки, усиленные ребром жесткости, имеют отверстия для арматурных прутов;
  • направляющего, который приварен к площадке под прямым углом;
  • мощной пружины и подвижного язычка с зубчиками, эти детали закреплены при помощи прочных заклепок.

Язычок зацепляется за арматурные пруты, которые вставляют в монтажные отверстия опалубочных щитов, поэтому эта деталь должна быть максимально прочной и устойчивой к нагрузкам. Для изготовления детали используется прочный металл с антикоррозионным покрытием.

Использование пружинных замков возможно при применении арматурных прутьев диаметром от 6 до 20 мм. Чтобы закрепить зажим, необходимо использовать специальный ключ, при помощи которого затягивается пружина. Разберемся, в чем преимущества применении зажимов, какие разновидности этих устройств существуют и какие отличия существуют между ними.

Разновидности и конструкция пружинных зажимов для опалубки

Еще недавно традиционным комплектом для фиксации щитов опалубки был стяжной болт, две фиксирующие гайки и расходные материалы (конусы и трубка ПВХ). Сейчас для этих целей строители все чаще используют пружинный зажим для опалубки. Нагрузки, которые выдерживают такие зажимы, вполне подходят для обустройства опалубки фундаментов, колонн и стен монолитных домов.

Конструкция пружинного зажима

Конструктивно пружинный зажим выполнен довольно просто. Он состоит из:

  • металлической площадки (стандартный размер 70⨯105 мм) с ребрами жесткости и отверстием (Ø=10 мм) для арматурного прутка;
  • направляющего корпуса, приваренного к площадке под углом 90˚;
  • подвижного зубчатого язычка и мощной пружины, закрепленных на корпусе с помощью двух прочных заклепок.

Жесткая и упругая пружина обеспечивает зацепление зубчатого язычка за арматуру (Ø=6÷10 мм; гладкую или ребристую). Профессионалы считают самым оптимальным использование ребристой арматуры Ø=8 мм. Язычок, который является самым важным узлом конструкции, отвечает за максимальные нагрузки и длительность срока эксплуатации.

Материал этого элемента закаляют особым способом, затем на него наносят антикоррозийное покрытие (чаще всего оцинковывают).

Как правило, арматурные прутья изготавливают из сортов стали с невысоким содержанием углерода, поэтому закаленные зубцы язычка легко зацепляются за арматуру и плотно фиксируют изделие на прутке после обтяжки зажимным ключом.

Разновидности зажимов

В зависимости от того, какую нагрузку могут выдерживать пружинные зажимы для опалубки, их подразделяют на:

  • простые (стандартные), выдерживающие нагрузки 2÷2,5 тонны;
  • усиленные (рассчитанные на нагрузки 3÷4 тонны).

Для изготовления площадок стандартных изделий используют сталь толщиной 3,5 мм; для усиленных – 4 мм. Основное же отличие усиленного варианта от простого замка – дополнительное ребро жесткости, приваренное к корпусу и площадке. Такая конструкция предотвращает деформацию платформы при больших нагрузках. Конструкция и материал язычка у обеих разновидностей одинаковы (стандартная толщина металла для язычка – 6,1 мм). Для усиленных моделей применяют более мощные пружины.

Установка и демонтаж

Процесс установки пружинного зажима довольно прост и не требует особых навыков. Технология установки и демонтажа:

  • В технологические отверстия щитовой опалубки вставляем пруток арматуры (Ø=6÷10 мм).
  • Отжимаем язычок и свободно одеваем пружинные зажимы на арматуру с обеих сторон опалубочной системы.
  • С одной стороны (наиболее удобной для работы) одеваем на арматуру обжимной ключ и продвигаем его до упора.
  • С помощью малого рычага фиксируем обжимной ключ на арматуре, большим рычагом, не прикладывая особого усилия, вытягиваем арматуру, тем самым обтягиваем замок. При помощи зубчатого язычка он плотно фиксируется на арматурном прутке и обеспечивает жесткость опалубочной конструкции. Второй зажим (на противоположном конце прутка) обжимается автоматически.

После отвердевания раствора для демонтажа пружинных замков достаточно слегка ударить по язычку молотком и снять его с арматурного прутка. После разборки опалубочной конструкции торчащие из бетона куски арматуры аккуратно срезают.

Преимущества и недостатки пружинных зажимов

По сравнению со стяжным болтом (в комплекте с фиксирующими гайками) пружинный зажим обладает целым рядом преимуществ:

  • Цена двух зажимов значительно ниже цены комплекта (стяжной болт плюс две гайки).
  • Нет необходимости приобретать расходные материалы (конусы и трубку ПВХ). Арматурные прутья, используемые в качестве расходных материалов, в достаточном количестве имеются на стройплощадке.
  • Простота установки и демонтажа.
  • Высокая скорость обустройства опалубочной системы при минимальных трудозатратах.
  • Возможность изготовления опалубки нестандартных размеров, так как арматурный пруток легко отрезать любой необходимой длины.

Однако, недостаток у этих устройств все же есть: их нельзя применять при строительстве крупных монолитных железобетонных конструкций (тоннелей, мостов, эстакад), вследствие недостаточных нагрузочных характеристик (не более 4 тонн). Для возведения таких сооружений придется использовать стяжные болты, выдерживающие нагрузки до 17÷20 тонн.

Установка крепежей для опалубки

Данная технология применяется не только в крупном промышленном строительстве. Она также широко востребована при возведении частных домов и участков, поэтому мы научим вас правильно устанавливать крепление для опалубки самостоятельно, со всеми её комплектующими элементами.

Как уже отмечалось, опалубки могут быть съемными и не съемными, поэтому существует разная техника их установки. Принципиальным отличием между ними является то, что несъёмная опалубка так и остаётся в основании фундамента здания, а съемные на конечном этапе снимают и используют повторно. Крепежи для несъёмной опалубки осуществляются зачастую регулируемыми стяжками из пенопласта, полистирола и других разновидностей утеплителей.

Что касается съёмного метода, здесь крепёж для опалубки производится за счёт шпильки для опалубки, который ещё называют «Анкерный прут». Данный вид стяжки является наиболее надёжным и менее трудозатратным, поэтому каждый человек может самостоятельно построить фундамент своего дома с использованием шпильки для опалубки. Для этого необходимо:

  • Под определенную толщину стены подготавливаются отверстия для установки пластиковых труб для шпилек. Это необходимо для их удобного изъятия после высыхания бетона;
  • Далее, в эти трубки монтируются шпильки, которые с разных сторон опалубка затягиваются гайками. Стоит отметить, что при этом должен соблюдаться размер с точностью в 0,5 см;
  • С помощью винтовых растяжек с обеих сторон, стену выравнивают в проектное положение;
  • На следующем этапе равномерно заливают бетон. Внимательно проверяется уровень залитого бетона, что бы не допустить перелива либо недолива;
  • Когда залитая смесь затвердеет на 60-70 процентов, гайки опалубки ослабляют, немного проливают водой, после чего полностью снимают для следующего использования;

Причины популярности

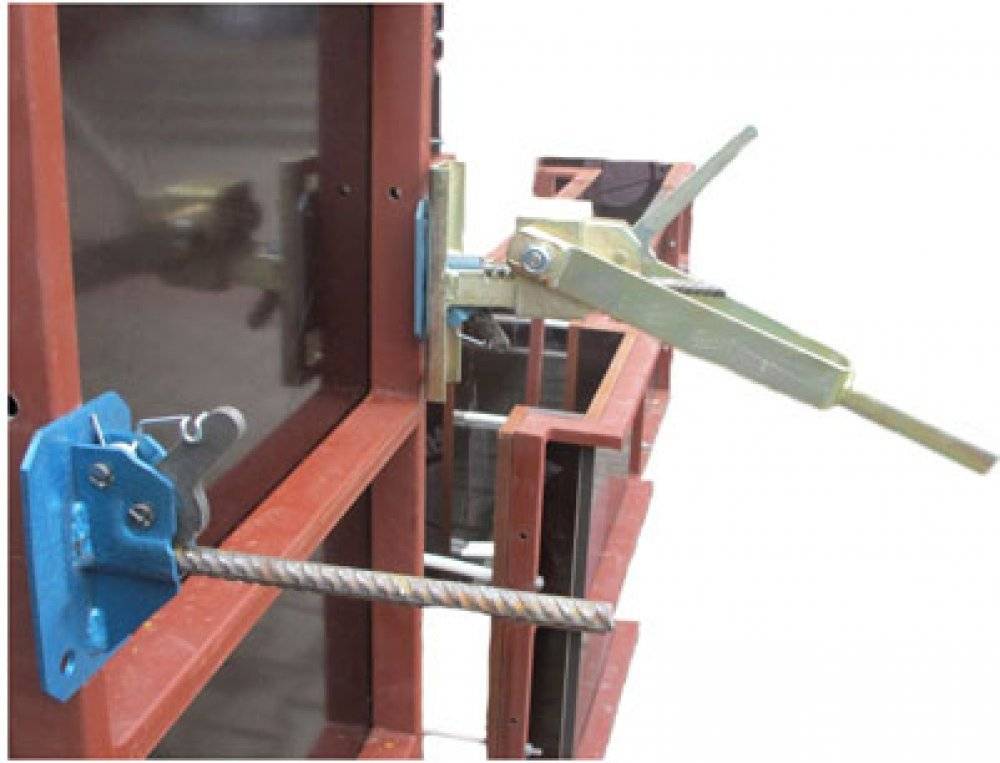

Пружинный зажим и ключ для установки

Такой способ закрепления пользуется популярностью при строительстве не случайно. После использования зажимов для арматуры опалубки никаких следов не остаётся. Это далеко не единственное преимущество

Весь процесс работы будет занимать намного меньше времени, физических усилий и, что немало важно – средств, которые можно использовать для других целей

Еще одним преимуществом при использовании замка пружинного для опалубки – экономия ваших средств. Идёт экономия не только ваших средств, но и времени, а также физических сил. Никаких дополнительных приспособлений для использования пружинного замка для опалубки вам не потребуется, кроме ключа. Для использования замка не потребуется также и дополнительных зданий. Процесс его использования очень прост.

Принцип работы

Пружинные зажимы для опалубки просты в применении. Крепление щитов опалубки зажимами предполагает три шага:

  1. Через отверстия в щитах продевается строительная арматура, свободный конец продляется на 15 сантиметров за пределы щитка;
  2. На оба конца арматуры надеваются пружинные зажимы, сдвигаются для плотного соприкосновения с щитом;
  3. С помощью специального ключа пружинный зажим затягивается и надёжно фиксирует арматуру стальным язычком.

Работы по демонтажу также несложные:

  • ожидание застывания бетона до начальной прочности;
  • несильный удар молотком по языку, снятие замка;
  • удаление выступающих краев прутьев арматуры с использование болгарки.
