Какие задачи помогают решить геосетки для бетона

Описание изобретения к патенту

Изобретение относится к области армирования асфальтобетонных покрытий, в частности с помощью геотекстильных сеток из полимерных материалов и стекловолокна.

Известны геосетки для армирования асфальтобетонов с продольной, поперечной и продольно-поперечной ориентацией волокон, расположенные между слоями дорожной одежды (патенты ES ЕР 0413295 А, DE 2000937, RU 02166019 С2, 27.04.2001).

Указанные конструкции геосеток воспринимают возникающие нагружения покрытия только в вертикальном направлении, что выражается в слабой сдвигоустойчивости данных покрытий. Более того, применение геосеток в некоторых случаях провоцирует появление сдвига слоев относительно друг друга, что не всегда желательно.

Наиболее близкой конструкции предлагаемой геосетки по своей сущности является геосетка RU 02166019 С2, где в узлах пересечения поперечных и продольных волокон образовались узловые утолщения сетки, препятствующие сдвигу покрытия.

Недостатком является то, что местное утолщение узла сетки направлено вверх, т.е. в подстилающем слое узел стремится скользить вместе с верхним слоем.

Технический результат, достигаемый изобретением, состоит в передаче касательных напряжений между слоями покрытия.

Данный технический результат решается за счет того, что в устройство существующей геосетки вводится упругий вертикальный элемент. В качестве упругого вертикального элемента выступает двухсторонний конусообразный шип с шероховатой поверхностью, который устанавливается в узле геосетки. Шип разъемный, состоит из двух конусообразных частей, соединяющихся между собой посредством защелки.

Конструкция пояснена чертежами, где на фиг.1 изображена схема расположения вертикального элемента геосетки в покрытии.

В асфальтобетонном покрытии (1), (2) уложена геосетка (3) с установленными на ней двухсторонними шипами (4). Подробно технология установки шипа показана на фиг.2, где (5) – верхняя полая часть, (6) – защелка, (7) – нижняя часть, (8) – направление сборки. При сборке шип фиксируется и, кроме того, дополнительно удерживает поперечные и продольные волокна от взаимных перемещений.

Номенклатура материала для изготовления вертикального элемента довольно широка. Материал должен быть термоустойчив, упруг, химически инертен, иметь шероховатую поверхность для лучшей адгезии к асфальтобетону, иметь близкую прочность к материалу применяемой геосетки. В ряде случаев материал может быть сугубо индивидуален под конкретную геосетку, но в основном предполагается его широкая универсальность применения. Геометрические размеры вертикального элемента зависят от размера заполнителя, толщины слоев асфальтобетона, размеров ячеек геосетки.

Частота установки вертикального элемента, размеры его, форма чередования должны назначаться при соответствующем обосновании в конкретном случае для повышения эксплутационных свойств покрытия.

Устройство работает следующим образом.

При возникновении касательных напряжений в верхнем слое многослойного асфальтобетонного покрытия (например, при резком замедлении или разгоне) верхний слой стремится скользить по низлежащему слою. Это происходит ввиду малой прочности асфальтобетона между слоями и благодаря наличию площадки скольжения, образованной геосеткой. Геосетка, как правило, наклеивается битумным материалом. Особенно это явление хорошо проявляется на свежеуложенном покрытии и при сверхнормированном содержании вяжущего в покрытии. Вертикальные элементы упруго передают возникающие сдвиговые усилия на подстилающий слой.

Применение на практике предлагаемой конструкции позволит увеличить межремонтный ресурс покрытия, увеличить прочность покрытия в так называемых “зонах торможения и разгона” автомобильных дорог и аэродромов.

Изготовление конструкции предполагается из материалов – отходов химического производства.

Источники информации

1. Патент ES ЕР 0413295.

2. Патент DE 2000937.

3. Патент RU 02166019 С2, 27.04.2001.

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

2.1. При строительстве дорожных покрытий и оснований требования правил техники безопасности и производственной санитарии должны отвечать предусмотренным СНиП III-4-80 “Техника безопасности в строительстве” и “Правилам техники безопасности при строительстве, ремонте и содержании автомобильных дорог”.

2.2. В случае проведения работ на проезжей части без прекращения движения транспорта, место работы должно ограждаться в соответствии с Инструкцией по организации движения и ограждению места производства дорожных работ ВСН 37-84. Организация работ в этих случаях должна исключать передвижение работающих по открытой для движения транспорта части дороги.

2.3. Работы по укладке стекловолокнистой сетки должны вестись не ближе, чем за 20 м от места укладки асфальтобетонной смеси.

2.4. Сетки нетоксичны и негорючи, но отдельные виды связующего в них могут являться горючими материалами. При возникновении пожара тушить водой и пеной.

2.5. Для предупреждения профдерматитов необходимо применять средства, защищающие руки, резиновые или “биологические” перчатки или рукавицы, а по окончании работы при необходимости смазывать кожу зудоуспокаивающими мазями на основе ланолина, борного вазелина или 1 %-ой салициловой мазью.

Сложность укладки и техника безопасности

При раскатывании сетки следует соблюдать некоторые меры безопасности, связанные с тем, что раскатывается она на горячий битум или битумную эмульсию.

Работникам необходимо использовать специальную обувь и рукавицы.

Так же при использовании электрического инструмента, с помощью которого крепятся дюбеля, следует учитывать погодный фактор, в случае если идет дождь, то работы проводить не рекомендуется из-за опасности поражения электрическим током.

Альтернативой возможности работы в мокрую погоду могут служить механические способы крепления дюбелей, с помощью элементарного молотка или кувалды.

Что такое геопластика

Геопластика – это формирование требуемой концепции ландшафта с помощью изменений рельефа.

В понятие геопластики входит сооружение любых искусственных объектов рельефа:

Холмов, насыпей

Склонов

Канав, искусственных русел, водоёмов

Подпорных стен и многого другого

С помощью геопластики стандартный участок превращается в миниатюрное чудо природы: модель Большого Каньона или террасированных склонов обитаемых высокогорий Анд. Ландшафт не просто становится разнообразным: появляется возможность лучшим образом подчеркнуть выгодные стороны, высадить растения в соответствии с проектом.

Однако геопластика имеет не только декоративное значение. С её помощью можно компенсировать многие недостатки, которые достаются хозяину «в комплекте» с участком. Например, обеспечение стока воды на ровной, как стол, поверхности.

Или возможность обустроить цветочные или огородные грядки на крутом склоне. А сооружение подпорных стен предохраняет постройки и оформленные зоны от оползней и движений почвы, что особенно опасно при высоком уровне залегания грунтовых вод и частых осадках.

Что такое георешетка

В самом названии материала присутствует термин – решетка. Но необходимо понимать, что сама георешётка является трехмерной, то есть объемной. При этом материал собирается из лент, соединяемых между собой сваркой или пайкой. Структура георешетки из-за этого получается ячеистой, в которой ячейки располагаются в шахматном порядке. Именно таким способом достигается жесткость конструкции и прочность покрытия, в составе которой георешетку используют.

Назначение этого объемного ячеистого материала заключается в том, чтобы удержать от «расползания» грунт, который подвергается большим нагрузкам. Поэтому этот материал в основном используют в дорожном строительстве, укладывая под настил дорожного полотна. А также для укрепления склонов и откосов.

В дорожном строительстве до появления георешеток применяли металлические сетки, сплетенные по типу сетки рабицы. А также бетонные ячеистые изделия, которые укладывали рядом друг с другом. На фото ниже эта разновидность укрепления дорожек показана.

Бетонные элементы укрепления дорогИсточник pinterest.com

Все это было недешево, к тому же металл под действием природных нагрузок быстро выходил из строя, потому что подергался в грунте коррозии. Бетон служил долго, но стоят ЖБИ изделия очень дорого. Да и работать с ними сложнее. И когда на рынке появились геоматериалы, они быстро вытеснили и металлические изделия, и бетонные.

Материал для георешеток

Сегодня производители предлагают несколько разновидностей георешеток для садовых дорожек, изготовленных из разных материалов.

Полимерные объемные георешётки. В основном их изготавливают из полистирола. По сути, это ленты, которые скрепляются между собой методом сварки, или методом ультразвукового спаивания. На рынке такие георешётки представлены двумя вариациями: сплошной или с перфорацией. Первый используют в том случае, если наполнителем выступает мелкозернистый материал, к примеру, песок. Вторую применяют, если наполнитель имеет крупнозернистую структуру, к примеру, щебень или гравий. Высота используемых лент варьируется в пределах от 50 до 300 мм, именно это параметр создает объем конструкции.


Полимерная объемная георешеткаИсточник geo-sm.ru

Полимерные плоские георешётки. Это материал рулонного типа, который представляет собой не решетку, а сетку, хотя и относится к категории «георешеток». Его высота – это толщина полимерного прутка, из которого сетка изготавливается. Производители предлагают две разновидности сетки: одно- или двуосные. Первая работает только на растяжение в одном направлении – продольном. Поэтому в ее конструкции присутствуют прямоугольные ячейки, то есть вытянутые вдоль рулона. Такую сетку используют в основном для укрепления склонов. Вторая – это решетка с квадратными ячейками, которые выдерживают нагрузки и в поперечном направлении, и в продольном. Отсюда ее высокая универсальность. Изготавливают полимерную сетку из полиэфира или полипропилена.

Полимерные плоские геосеткиИсточник rollgeo.ru

Георешётки из геотекстильного полотна. То есть для изготовления георешетки используют полосы иглопробивного или тканого геотекстиля. В этом случае применяют материал высокой плотности. Это самая дешевая георешётка, но с не самыми высокими эксплуатационными характеристиками. И хотя такая георешетке хорошо выдерживает нагрузки на разрыв, но обладает небольшим пределом прочности на сжатие, особенно поперечное. Поэтому этот вид чаще используют как разграничительный слой между разными слоями укладываемых стройматериалов.

Георешетка из геотекстильного полотнаИсточник yandex.kg

Пластиковые. Изготавливают их в основном из полиэтилена и низкого, и высокого давления. Именно их в основном используют на дачах, когда необходимо соорудить дорожки, площадки или места парковки. Во-первых, это жесткие конструкции с определенными размерами по площади. Во-вторых, панельная сборка упрощает монтажный процесс. В-третьих, прямоугольная форма легко формируется площади площадок и дорожек, без значительных изменений самой решетки.

Модульные георешетки из пластикаИсточник covermart.ru

Когда следует использовать сетку

Армирующую сетку используют исключительно в двух случаях:

  • Если необходимо добиться высокой прочности бетона;
  • Если возникает необходимость соединить материалы, между которыми плохая адгезия.

Теперь рассмотрим наиболее распространенные случаи, в которых необходимо использовать армирующую сетку:

  1. Стяжка пола – в этом случае армирование никогда не бывает лишним, так как позволяет предотвратить растрескивание материала, а также увеличивает прочностные характеристики пола. Особенно металлическая сетка для армирования бетона нужна в тех случаях, когда стяжка выполняется поверх утепленного пенопластом пола. Если ее не использовать, то бетон растрескается в первые же месяцы эксплуатации, каким бы качественным и прочным ни был раствор.

Штукатурная сетка

  1. Штукатурка поверхностей – при выполнении этой операции армировка позволяет улучшить сцепление между цементной штукатуркой и основанием. Как правило, она используется в двух случаях – когда наносится толстый слой раствора, или отделывается поверхность с плохой адгезией.

Чаще всего, для этих целей применяется пластиковая сетка для армирования бетона либо металлическая рабица. В частности, она необходима при оштукатуривании пенопласта, окрашенных стен, деревянных поверхностей или металла. Надо сказать, что в случае с оштукатуриванием пенопласта, сетка нужна еще и для предотвращения растрескивания поверхности.

  1. При укладке бетона – в этом случае геосетка для асфальтобетона выполняет сразу две функции:

    • увеличивает предел прочности асфальта на разрыв;
    • воспринимает основную часть горизонтальных нагрузок при растяжении и позволяет им равномерно распределиться на большей площади асфальтового полотна.

Металлическая кладочная сетка для газобетона

Особенно важно выполнять армопояс при строительстве домов из пористых, легких материалов, которые обладают недостаточной прочностью, к примеру, часто используется кладочная сетка для керамзитобетонных блоков. Помимо армирующей, еще существует тканая сетка для отсечки бетона

Она используется при заливке больших площадей бетоном в качестве несъемной опалубки. Благодаря тому, что ее ячейки очень мелкие, она способна пропускать воду и при этом задерживать раствор

Помимо армирующей, еще существует тканая сетка для отсечки бетона. Она используется при заливке больших площадей бетоном в качестве несъемной опалубки. Благодаря тому, что ее ячейки очень мелкие, она способна пропускать воду и при этом задерживать раствор.

Тканая отсечная сетка

Дополнительные рекомендации

  • Строительный мусор может стать связующим материалом при формировании искусственной насыпи на участке.
  • Крутой и высокий холм нужно армировать и высадить на нем растения, которые будут удерживать конструкцию, не давая ей осыпаться. Также для этих целей подойдут биоматы/геосетка.
  • Для устройства насыпи можно использовать не только грунт/ЖБИ кольца, но также и другие имплантаты, такие как бревна, битые/старые бетонные столбы, куски ЖБИ и т. д.
  • Преобразование рельефа следует начинать только после того, как будет решено, какие растения будут высажены на участке. От этого зависит основание холма и его устройство.
  • Все работы необходимо проводить в соответствии с проектом, не уклоняясь от него ни на шаг.

Особенности укладки полипропиленовой геосетки в асфальтобетонное дорожное покрытие

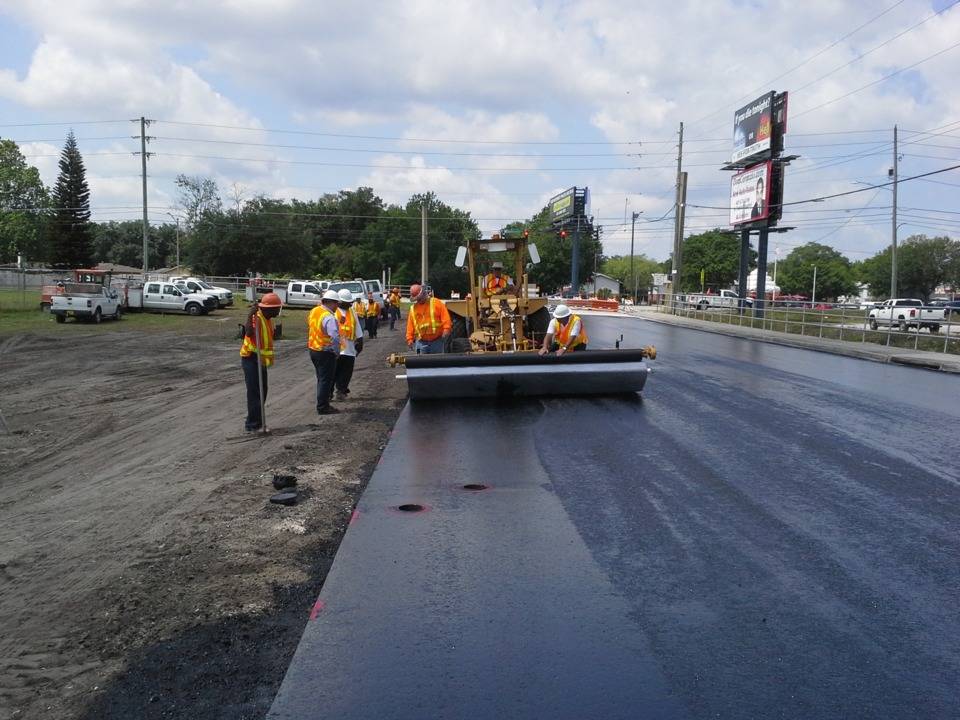

Укладка геосетки в асфальтобетонное дорожное покрытие подразумевает обязательный фактор в виде отсутствия волн, поэтому для их устранения и для лучшей сцепки сетки с битумной мастикой или битумом ее лучше всего прокатать специальными ручными валиками или катками.

Данную процедуру необходимо проводить сразу после раскатывания пока битум или битумная эмульсия не успела схватиться и засохнуть.

Следует учитывать, что если битумная эмульсия нанесена с разрывами, то в местах стыка сетки не будет необходимой склейки.

Для устранения этого недостатка используют велюровые валики, с помощью которых наносится жидкая битумная мастика на места проплешин.

Геосетки для грунта

Использование геосетки для грунта, по сравнению с традиционным строительством дорожного полотна при помощи бетонных плит или используя только насыпные материалы, такие как песок и щебень, уменьшает расход гранулированного материала до 40 %. При этом соблюдаются параметры конструкции, заложенные в проекте.

Геосетка применяется как армирующая прослойка в грунтовых конструкциях на слабом основании. Первопричиной существующих проблем качества дорожного полотна является недостаточно эффективное устройство основания дорожных одежд. Геосетка позволяет обеспечить общую устойчивость насыпи, сократить неравномерность осадков, снизить требуемый объём применяемых материалов.

Различают геосетки двуосные и одноосные.

Геосетки двуосные

Это плоские сетки с ячейками прямоугольной формы, разработанные для строительства на слабых грунтах, а также для повышения способности конструкций переносить высокие динамические и статические нагрузки.

Область применения:

  • строительство новых и ремонт уже существующих дорог;
  • строительство временных, а также технологических дорог, например дороги для проезда техники при строительстве магистральных трубопроводов;
  • строительство подъезда техники к объекту строительства;
  • возведение площадок, подвергаемых высоким нагрузкам;
  • повышение прочности подбалластного и балластного слоя при строительстве железнодорожного полотна или капитальном ремонте;
  • армирование бетона;
  • организация защиты от камнепадов.

Геосетки одноосные

Это сетки с длинными вытянутыми ячейками, ориентированными в одном направлении для создания высокой прочности на растяжение.

Функции материала: армирование, разделение слоёв.

Область применения:

  • строительство подпорных стен, устоев мостов, крутых откосов, земляных дамб;
  • возведение насыпей на слабых грунтах;
  • восстановление оползневых склонов;
  • контроль эрозии;
  • укрепление мест для захоронения отходов.

Для чего нужен геотекстиль под фундамент

Чтобы наглядно понять, в чем заключаются преимущества данного материала, целесообразно рассмотреть направления выполняемых функций. Геотекстиль под фундамент (в качестве подложки) выполняет ряд задач.

Гидроизоляция

Препятствует попаданию влаги к основанию строения, либо фильтрует воды, предотвращает заиливание, препятствует попаданию мелких частиц в заполнитель дренажной системы, способствует ее эффективной работе и долговечности. В этом случае геотекстилем оборачивают дренажную трубу и заполнитель.

Армирование» грунта

При правильно выбранной плотности материал усиливает его прочность, способствуя повышению несущей способности грунта. Например, если есть риск вспучивания грунта под мелкозаглубленным фундаментом, 40-80 см. почвы снимают и заменяют щебнем или песком. Под слой нерудного материала укладывают геотекстиль – это самый доступный и простой способ усилить грунт и избежать перемешивания, образования пустот и провалов. В зимнее время геотекстиль защищает от морозных пучений грунта.

Укладка геотекстиля на глинистый грунт под каркасный одноэтажный дом 8*10 (30 тонн)

Усиление защиты и прочности бетонных фундаментов

Геотекстиль защищает бетонные поверхности от промерзания и разрушающего воздействия влаги. Используется тонкий материал, с плотность 100-150 г/м2.

Правила использования георешетки для дорожек

Так как этот материал представлен моделями разного исполнения, то и способ его укладки будет разниться. В первую очередь делают разметку под дорожки, после чего удаляют дерн с корневой системой. Далее выравнивают основание и утрамбовывают.

Если в качестве георешетки используют полимерное изделие, собранное из лент, то под него придется уложить геотекстиль. Остальные операции проводят в следующем порядке:

По краю дорожки в грунт на небольшую глубину (не полностью) вбивают штифты Г-образной формы. Изготавливают их обычно из толстой проволоки или тонкой стальной арматуры. Расстояние между штифтами определяют размеры ячеек выбранного решетчатого материала. К примеру, если размеры ячейки 210х210 мм, то шаг установки штифтов должен быть 210 мм, если ячейка размером 400х400, то соответственно и штифты надо вбивать в землю через каждые 400 мм.

  • Раскладывают георешетку так, чтобы забитые в грунт штифты попали в середину ленты, формирующей ячейки. После чего штифты забивают до упора.
  • Растягивают георешетку до противоположного края дорожки и тут же крепят ее к грунту штифтами, забивая по-порядку в каждую ячейку. Так как садовые дорожки имеют небольшую ширину, то этого количества крепежей будет достаточно. Если сооружается площадка или парковка под автомобили, то георешетку придется прибивать не только по краям, но и через каждые 0,5-1,0 м. При этом располагать крепежи надо в шахматном порядке.
  • Если одного рулона не хватает, то рядом укладывают второй. Края двух элементов соединяют между собой вязальной проволокой или пластиковыми хомутами.

Когда решетчатая основа под дорожку будет готова, ее можно заполнять. Если это бетонный раствор или щебень, то им заполняют ячейки до верхних краев. Если кладется песок или грунт, то засыпку делают сверх наполнением в пределах 25-50 мм, потому что любой сыпучий материал со временем дает усадку.

Использование материала

Армирующая сетка применяется для бетона тогда, когда требуется высокая механическая прочность или, когда стоит задача совместить несоединимые структуры, к примеру, металл и штукатурку (как правило, это редкая потребность).

Технологические процессы, в которых применяется материал, оговорены ниже.

Армирование стяжки металлической сеткой

Стройматериал значительно увеличивает показатели прочности объекта, создает дополнительную защиту от появления растрескивания и иных дефектов. Наличие сетки критично, когда сооружается стяжка с утеплителем. Если таковая отсутствует, вся система раскрошится в первый месяц пользования.

Стекловолокно разумно применять на объектах с высокой степенью влажности. Оно устойчиво к коррозии, щелочи и другим воздействиям.

Важно: чем сильнее нагрузки, тем серьезнее должно быть армирование. Если на бетонную подушку или стяжку будут направлены большие нагрузки, рекомендуется выбирать сетку с ячейкой 50х50 мм для бетона

Для стяжки используется проволока с ячейкой 100х100 мм и сечением от 2.50 мм.

Сетка для армирования штукатурки

Элемент укрепляет связь слоев основания и штукатурки. Сетка укладывается когда: планируется толстый слой (свыше 0,2 см); работа ведется на металлических поверхностях, дереве, пенопласте или покрашенных стенах. Армирование проводится для предупреждения трещин.

Для штукатурки выбирается проволока с ячейкой до 30.0 мм.

Для облицовки

Результатом применение сетки становятся те же цели, что и при выполнении штукатурных слоев. Металлический элемент выступает в роли соединительного звена между стенкой и облицовочными стройматериалами.

Для армирования газосиликатных блоков

Для укладки сетка сразу вырезается под размер ширины стены, или впоследствии лишние части обрезаются при помощи болгарки. Процесс армирования происходит так: на выложенный ряд пеноблоков, заливается слой раствора, в который утапливается сетка, следующий ряд газосиликатных блоков ставится поверх сети.

Армирование стяжки теплого пола

При укладке теплого пола в жилых объектах лучше использовать стройматериал с ячейками 100*100 мм диаметром прутка 4 мм. Так, прочность полов станет выше.

Армирование стяжки кровли

Для бетона выбирать стоит армированные элементы 100х100 либо 150х150 мм. Диаметр рекомендуется применять не меньше 3 мм.

Особенности сооружения подпорной стенки

Подпорная стенка – один из ключевых элементов геопластики. Её используют в сооружении террас, ступеней, отсечении грунтовых вод, закреплении склонов и зонировании участка.

Для того, чтобы эта конструкция выполняла свою функцию как следует на протяжении многих лет, стоит позаботиться о некоторых моментах:

  • Правильно выбирайте материал для закрепления почвенных масс. Если речь идёт о небольших клумбах, то достаточно будет досок или брусьев, вкопанных в землю вертикально. Для того, чтобы удерживать от обрушения значительную массу глинистой почвы, стоит использовать массивные материалы.
  • Вода – враг крепости подпорной стенки. Влага, пропитавшая почву и подпочвенные слои, делает их намного тяжелее. Вся эта масса начинает давить на подпорную стенку, которая может разрушиться и сместиться. В таких случаях для подпорной стенки следует соорудить ленточный фундамент, который не даст ряду камней или блоков покоситься или просесть под давлением большой массы.
  • Из бетона, пронизанного арматурой, можно соорудить и всю подпорную стенку – она будет обладать огромной прочностью на смещение. Правда, бетон выглядит неприглядно – его стоит обложить диким камнем или фактурной плиткой. Правда, у этой конструкции существенный минус – её нельзя будет разобрать.

На Вашем участке присутствуют элементы геопластики?

Конечно!Хочу сделать

  • Одним из лучших строительных материалов для подпорного пояса является каменный блок с замком. Они могут быть каменными (очень дорогие) либо из прессованного шлака и бетона. Сзади у блоков есть выступ, которым они цепляются за предыдущий ряд – это обеспечивает дополнительную стойкость.
  • Важный момент – организация водоотведения. Для этого используют дренажные трубы. Одну трубу закладывают внизу стенки со стороны почвенной массы, другую – ближе к поверхности. Трубу обязательно укладывают в рубашку из крупного щебня, и оборачивают геотекстилем, чтобы глинистые частицы не закупорили дренажные отверстия. Труба укладывается под небольшим углом, чтобы просочившаяся влага стекала вниз.

Популярные виды отечественных материалов

ГК «Полимерхолдинг» выпускает линейку «Дорнит». Популярным наименованием бренда называют весь геотекстиль применяемый в строительстве. Фирма производит нетканые и тканые разновидности для дома и дачи.

ООО «Геотекст Групп» выпускает геоматериал для индивидуального строительства и дорожных работ. Крупное производство предоставляет термопрессованные виды для дренажа, устройства водоемов, спортивных комплексов.

ООО «Номатекс» изготавливает высококачественный текстиль массового применения и по индивидуальным заказам плотностью до 800 г/м². Рулоны шириной до 5 м применяются для бесшовного покрытия на большой площади.

ООО «Авантекс» производит иглопробивную категорию, плотность материала составляет 100 – 600 г/м², а ширина рулона увеличена до 6,3 м. Сырьем служит первичная продукция и вторичные отходы в виде полипропилена и полиэфира.

Функции и характеристики геотекстиля для фундамента

Геотекстиль предотвращает размытие подсыпки и заиливание котлована

В основе используют полиэфирные, полиамидные, стекловолокнистые или полипропиленовые нити, в смесовых вариантах присоединяют хлопчатобумажные или полушерстяные волокна, вискозу. Применяют в разных областях хозяйствования, в строительстве проводят укладку щебня на геотекстиль или песка, оборачивают фундаменты.

Высококачественный материал из полипропилена ставят в почву при возведении устройства взлетных полос, железнодорожного и автомобильного полотна, прокладывают под отмостку и слои тротуарной плитки.

Пропускает ли геотекстиль воду

В целом такое полотно является гигроскопичным, но каждый вид проводит влагу по-разному. Для определения пропускной способности измеряют объем воды, проходящий в заданное время при конкретном давлении.

Проницаемость зависит от характеристик:

  • вида текстиля (иглопробивное пропускает больше, чем термоскрепленное);
  • размера частиц и диаметра пор;
  • плотности полотна;
  • структуры поверхности (гладкая или шероховатая).

Разновидности геосетки

Производителями геоматериалов выпускается сетка для укрепления откосов и армирования асфальтобетона. Вся геосетка подразделяется по признакам:

материал – стекловолокно, базальт, полиэфиры, полипропилен, полиамид и полиэтилен;

Геосетка из стекловолокна.

  • назначение – армирование бетона, грунта или асфальтобетона;
  • ориентирование пространственных узлов – одно, двуосные, противоэрозийная;

Двуосная геосетка.

способ изготовления – узловое соединение, переплетение либо литье.

Сетки одноосные имеют вытянутые в длину ячейки, предназначены для разделения и одновременного армирования слоев грунта в следующих технологиях:

  • восстановление и укрепление откосов геосеткой;
  • отсыпка нерудными материалами площадок на грунтах с низким расчетным сопротивлением;
  • изготовление дамб, откосов, стен подпорных;
  • террасирование участка.

Двуосные сетки применяются для армирования асфальтобетона и строительства дорог или площадок с более дешевым покрытием (щебень, грунт).

В зависимости от материала геосетки обладают характеристиками, сведенными в таблицу:

ПолимерПрочностьУФ стойкостьХимостойкостьБиостойкостьВодостойкость
Полипропиленнизкаянизкаявысокаявысокаявысокая
Полиамидвысокаянизкаяуменьшение при рН<5,5высокаяснижается на 30%
Полиэфирвысокаявысокаяснижение при рН>9высокаявысокая

Стекловолокно и базальт не устойчивы к агрессивным средам, поэтому укладываются под асфальт. Наиболее прочной считается полиэфирная ПЭФ сетка. При проектировании и покупке геоматериала основными характеристиками являются:

  • удлинение разрыва – 13 – 15% для ПЭФ;
  • прочность растяжения – 30 – 50 кН/м;
  • ячейка – от 1 х 1 см до 5 х 5 см;

Литьевые сетки производят методом экструзии:

  • «бесконечное полотно» выдавливается из плоской щели;
  • в горячем материале пробиваются отверстия;
  • лист растягивается в одном или обоих направлениях.

Производство геосетки.

Ведущими производителями литых геосеток являются Tenax и Tensar.

Соединенная сетка для укрепления откосов изготавливается сваркой или склеиванием уложенных под прямыми углами друг к другу ровингов, стержней или целых полос из полимерного материала. Например:

  • бренд Армдор создается российской фирмой Стекло-Прогресс из стекловолоконного ровинга;
  • немецкая компания Naue выпускает геосетку Segugrid – сваренные в стыках полосы из полиэстера.

Производитель Kirson (Германия) выпускает продукт из тонкой ПЭФ нити, имеющий структуру геосетки, но не подходящий к этой категории геоматериалов из-за малой плотности (55 г/м2). Поэтому он официально именуется «холст решетчатый», а используется для решения вышеуказанных задач, позволяет экономить до 20% бюджета.

Нитепрошивные сетки для укрепление откосов называют вязаными, так как при изготовлении этого материала полипропиленовые, стекловолоконные или ПЭФ нити утка не переплетаются с основой на станках, а укладываются поверх них. После чего, прошиваются (сшиваются) в местах пересечения третьей нитью для снижения деградации материала от высоких растягивающих нагрузок.

На рапирных ткацких станках получают текстильную геосетку из мононити или двойной нити пропилена, полиэстера, стекловолокна. Для армирования грунта применяются классические сетки, в дорожном строительстве часто используются сетки, соединенные с полотном геотекстиля/дорнита.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
