Строительство гаража из готового комплекта сэндвич-панелей: цена, виды и преимущества

Сборный металлический гараж — почему из сэндвич-панелей?

Сэндвич-панель представляет собой «пирог» из 2-х защитных слоев с утеплителем между ними. Утеплителем может служить минеральная вата или вспененный пенополистирол. Защитный слой такой панели может быть сделан из оцинкованной стали, покрытой специальным полимерным составом.

Для строительства гаража лучше выбрать стальные панели, как наиболее прочные и выдерживающие агрессивные воздействия паров бензина, растворителей и воды.

Выбор сэндвич панелей в качестве строительного материала для гаража оправдан их техническими характеристиками: сохраняет тепло по принципу термоса и не нуждается в дополнительном отоплении при морозах до -20 градусов, так как теплопередача сквозь стены и крышу минимальна.

Чем севернее регион, тем более толстые панели нужно выбирать. Так, если зимой температура стабильно держится ниже -20, необходимо остановиться на панелях толщиной 150 мм.

Панели обладают высокой степенью шумоизоляции – звук прогревающегося мотора не разбудит домочадцев.

Что такое сендвич-панели и почему так популярны во возведении объектов

По своей сути сендвич-панель напоминает многослойный бутерброд. Где в середине утеплитель, а по бокам металлический каркас разной фактуры. Такие блоки скрепляются с помощью горячего пресса, скреплять элементы дополнительно не нужно. Сип или сэндвич-панель практически не оставляет зазоров за счёт идеально ровных граней и пористой структуры утеплителя. Потери тепла при выборе качественного материала минимальны.

В качестве утеплителя чаще всего выступает обычная минвата

Внешний лист панели отличается особой волнистой фактурой, которая придаёт строению законченную форму с одной стороны, а с другой делает швы и стыки менее заметными. Кроме того, такой вариант отделки увеличивает прочность стен.

Полимеры препятствуют разбуханию и загниванию материала. Ведь не секрет, что высокая влажность и осадки пагубно отражаются на натуральном покрытии.

Крепятся панели с помощью специальных пазов с выемками

Важно проверить, насколько точно совпадают стыки. Скрепляются листы герметиком

Характеристики покупных стройматериалов

Производители выпускают кровельные и стеновые панели. Первые оснащены замками «внахлест» для улучшения герметичности стыков, вторые – соединениями «шип/паз» и фальцевыми замками.

Читать также: Хранение картофеля в подвале зимой

Стандартные габариты панелей:

  • ширина – 1185 мм;
  • длина – 1-12 м;
  • толщина – 50-300 мм.

Значительную роль при выборе термопанелей играет именно толщина. Чем больше этот показатель, тем выше энергосберегающие и прочностные характеристики материала.

В регионах с умеренным климатом при возведении домов и зданий промышленного назначения используют сэндвич-панели толщиной 120 мм, в местности с суровыми зимами – 150 мм.

Выбор проекта

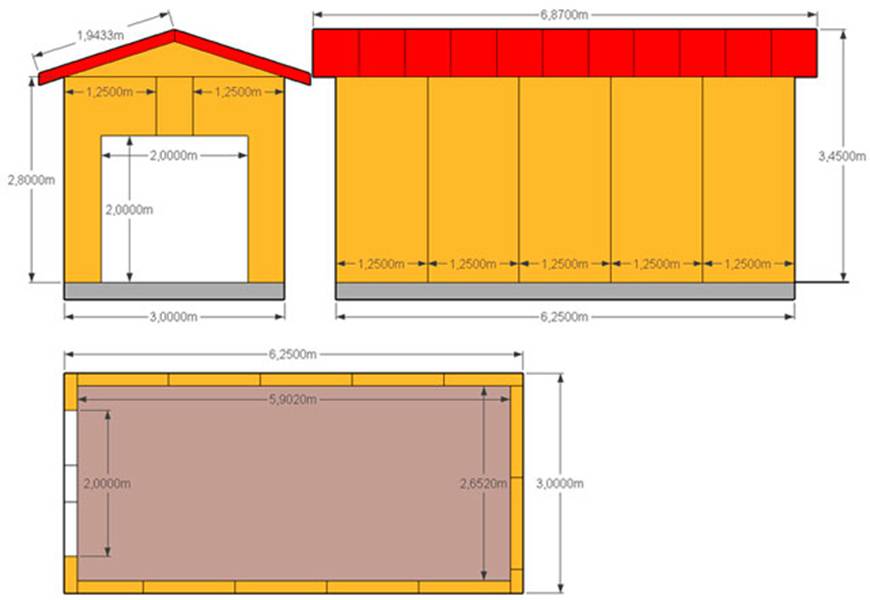

Самая простая схема гаража из панелей

Естественно, что выбор конкретного проекта будет зависеть в первую очередь от размеров имеющегося земельного участка. Однако, нужно помнить, что даже для легкового автомобиля гараж должен быть не менее 6 метров в длину и 4 метров в ширину.

Также выбор проекта всецело будет зависеть от размеров и количества автомобилей. Например, для микроавтобуса стандартный размер 6х4 уже не подойдёт, а для двух авто придётся строить гараж минимум 10х8 метров. Въездные ворота — атрибут любого проекта, а вот устройство входных дверей, а также их количество будет зависеть от того, отдельным будет строение или же совмещённым с домом. Если использовать панели с минватой, то в проекте нужно предусмотреть наличие вентиляции.

Расчет материалов

Главное, что следует знать при строительстве сооружений из сэндвич-панелей – это количество тех самых панелей, чтобы не купить лишнее и не бегать по городу в поисках недостающего элемента. Возьмем как пример гараж 5 на 7 метров с высотой передней стенки 3,6 метра, а задней 2,4 метра.

Ширина и высота ворот будет соответственно 2,7 и 2,3 метра. Крышу будем проектировать односкатной.

Расчет сэндвич-панелей для гаража

Найдем площадь треугольника по формуле S=a·h, где a – длина стены, h – высота стены.

S=7·2,4=16,8 м²

Поперечный стык стеновых панелей.

После найдем площадь прямоугольного треугольника, используя формулу S=(a·h):2

S=(7·1,2):2=4,2 м²

Общую площадь боковой стены возможно получить сложением предыдущих результатов, а затем результат увеличить вдвое в связи с тем, что стены две.

16,8+4,2=21 м²

21·2=42 м²

Получается, что на боковые стороны гаража необходимо приобрести 42 м² сэндвич-панелей. Таким же образом можно рассчитать площадь задней стенки гаража по известной нам формуле.

S=5·2,4=12 м²

Так как на передней стенке располагаются ворота, то сначала стоит узнать  их площадь и вычесть ее из общей площади стены.

Sв= 2,7·2,3=6,21 м² – площадь ворот.

S=3,6·5=18 м² – площадь стены.

Sл=S-Sв=18–6,21=11,79 м² – чистая площадь передней стены без учета ворот.

Находим площадь крыши.

S=5·7=35 м²

Суммируем полученные данные.

42+12+11,79+35=100,79 м²

Получается, что на гараж с заданными выше параметрами следует приобрести почти 101 м2 сэндвич-панелей.

Расчет бетона для фундамента

Чаще всего строители при возведении основания гаража из сэндвич-панелей используют ленточный или плитный фундамент. Ленточный находится по периметру гаража, а также имеет дополнительную ленту по центру помещения от передней до задней стенки. Высота и ширина бетонного основания 40 на 40 соответственно.

Защитная пленка сэндвич-панели.

Количество смеси, необходимого для заливки фундамента, определяется по формуле объёма куба V=h³, где h – значение сторон фигуры. Сначала найдем значение одной ленты, а потом результат умножим на 3 и узнаем объём всех трех лент.

V=0,4·0,4·7=1,12 м³ – одна лента.

1,12·3=3,36 м³ –  три ленты.

Далее рассчитываем количество смеси, необходимое на среднюю ленту, идущую от середины передней до середины задней стенки. Сначала три ширины ленты вычтем из ширины помещения.

5-(0,4+0,4+0,4)=3,8 м

Найдем, сколько необходимо смеси для полученного значения ленты. В формулу нахождения куба подставляем значения и получаем следующее.

3,8·0,4·0,4=0,608 м³

Находим общее значение двух сторон.

0,608·2=1,216 м³

Зная эти данные теперь легко найти общий объём бетонной смеси.

3,36+1,216=4,576 м³

Вычисления плитного фундамента гораздо проще. При толщине основания в 20 сантиметров расчет по той же формуле нахождения объёма выглядит следующим образом:

V=5·7·0,2=7 м³

Если гараж спроектирован со смотровой ямой, то при проведении расчетов следует найти ее объём, а затем вычесть его из итоговых значений.

Расчет арматуры для основания

Арматурный пруток сечением 12 мм используется для усиления прочности плитного фундамента. Он кладется в виде сетки с ячейками 15 на 15 см и заливается бетонной смесью.

Перпендикулярно передней и задней стенке поместится следующее количество прутка:

5:0,15=33,3 прутка.

Узнать общую длину в погонных метрах поможет следующий расчёт:

33,3·7=233,1 п. м. по длине гаража.

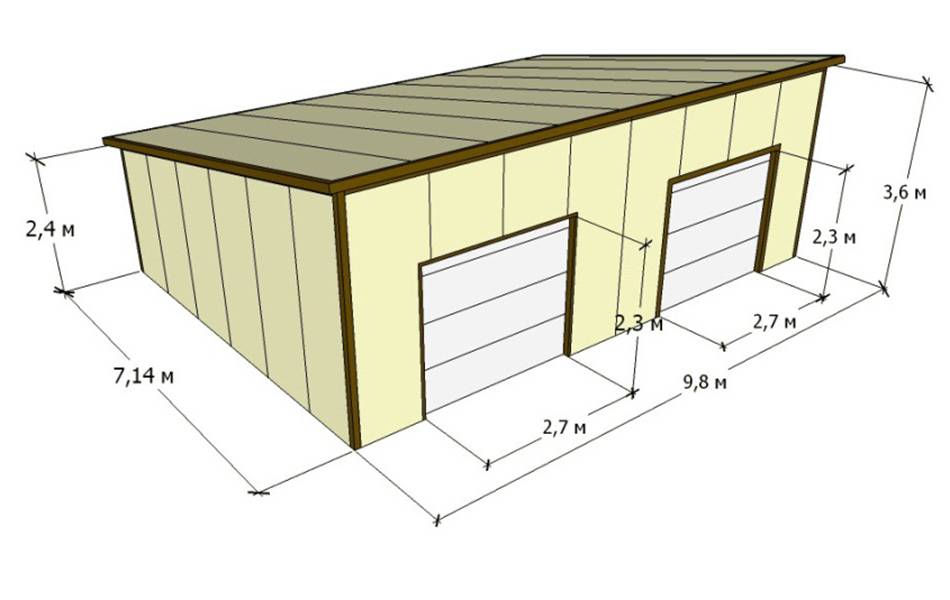

Схема гаража из сэндвич-панелей.

Аналогичные действия проведем и по отношению к ширине гаража:

7:0,15=46,6 прутка.

46,6·7=326,2 п. м. по ширине гаража.

Сложив эти значения, получаем общее количество арматуры в погонных метрах:

233,1+326,2= 559,3 п. м.

Армирование всегда производится в 2 слоя, следовательно, итоговое число будет выглядеть следующим образом:

559,3·2=1118,6 п. м. потребуется для армирования плитного основания гаража 5 на 7 метров.

Необходимые инструменты

Набор инструментов для строительства гаража из такого материала не уникальный. Человек, хоть немного занимающийся строительством, основную часть уже имеет в наличии, а некоторые элементы можно взять напрокат у строительных магазинов или доброго соседа.

А набор выглядит следующим образом:

  • лопата либо мини экскаватор;
  • земельный бур;
  • тачка для вывоза земли;
  • молоток;
  • ножницы по металлу;
  • шуруповерт;
  • циркулярная пила;
  • ножовка;
  • аппарат для замешивания бетона;
  • резервуар с водой;
  • кусачки;
  • аппарат для сварки;
  • вертикальный и горизонтальный строительный уровень;
  • рулетка измерительная;
  • деревяные колышки и веревка.

Варианты проектов гаражей из сэндвич-панелей и металлокаркаса

Забегая наперед, уточним, что существует две технологии монтажа: с использованием каркаса и без него. Чуть позже мы подробно расскажем о всех плюсах и недостатках данных методов установки. А сейчас разберем несколько типовых проектов для постройки одноэтажного и двухэтажного гаража с использованием СИП-панелей.

Одноэтажные гаражи из сэндвич-панелей

Самое популярно решение – строительство гаража в один этаж. Многие автолюбители относятся с долей скепсиса к подобной задумке. Ровно до тех пор, пока не узнают о стоимости возведения гаража, а также сроках на установку подобной конструкции.

Рассмотрим два типовых варианта постройки:

1. Классический гараж на 1 машину. Его можно поставить на дачном участке или рядом с частным домом. Используйте гараж по прямому назначению или превратите его в склад, хозяйственное помещение. Высота потолка составляет 2.8 метра. Он станет отличным решением для сельской местности, чтобы хранить в нем габаритную спецтехнику (чертеж ниже).

2. Проект на две машины. Отлично подходит для семьи или небольшой компании. Используйте один гараж под склад, а во второй ставьте машину. Проект можно модифицировать под любое количество автомобилей.

Для постройки одноэтажного гаража можно использовать бескаркасную технологию монтажа.

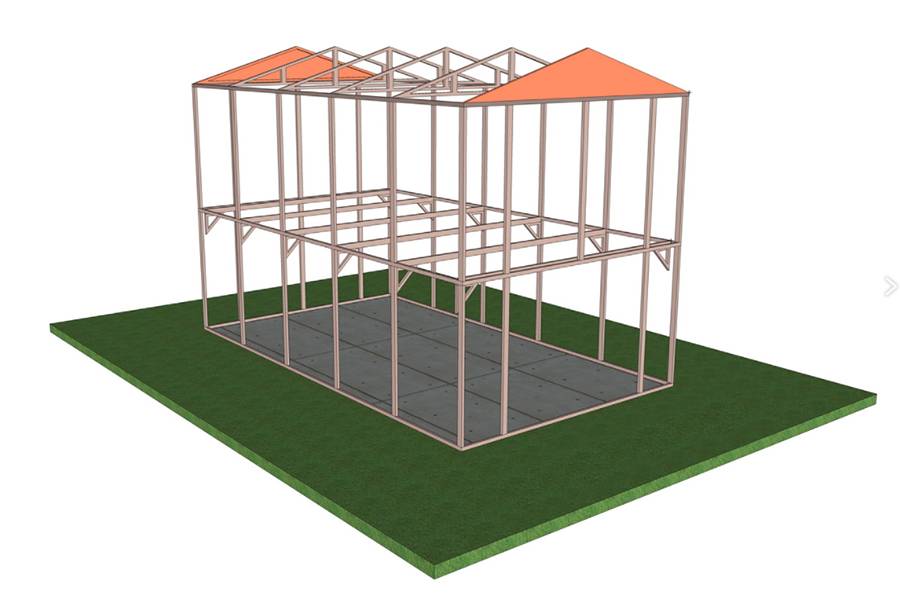

Двухэтажные гаражи из сэндвич-панелей: интересные решения

При постройке здания из двух этажей рекомендуется использовать несущий каркас. Лучше устанавливать металлическую конструкцию. Она способна выдержать большее количество нагрузки. Наличие второго этажа предполагает увеличение общего веса конструкции. Стены нужно усиливать с помощью несущей рамы из металла.

Самый обычный проект – это гараж на первом этаже и дополнительное строение на втором ярусе. Вы можете использовать второй этаж по своему усмотрению. Кто-то делает из него полноценную комнату отдыха, мастерскую или просто использует как хозяйственное помещение. Можно придумать и более интересные решения по использованию второго этажа:

· гостевой домик;

· складское помещение для торговли;

· небольшой цех, который можно использовать в коммерческих целях;

· баня или небольшой тренажерный зал.

Выведите лестницу на второй этаж с улицы. Если гараж находится на территории кооператива, придется делать подъем с первого этажа. Второй ярус перекрывают односкатной или двухскатной кровлей. Но есть и более экзотические решения, со сложной геометрией крыши.

Необходимые материалы и инструменты

Когда строительство в самом разгаре

Сэндвич-панели можно резать только «холодным» способом: специальными ножницами или пилами, ножовками. «Горячие» способы реза (циркулярка, электролобзик, болгарка) вызовут перегрев металлической облицовки, что приведёт к нарушению антикоррозийного покрытия. Оптимальный выбор – ручные или электрические ножницы по металлу.

Для строительства фундамента потребуются:

  • бетоносмеситель;
  • портландцемент М400;
  • песок;
  • гравий;
  • ёмкости для воды и раствора;
  • арматура сечением от 8 мм;
  • вязальная проволока;
  • материал для опалубки: доски, фанера, ОСБ;
  • лопаты штыковая и совковая;
  • рулетка;
  • пузырьковый строительный уровень;
  • колышки и разметочная шнурка.

Для монтажа каркаса и сэндвич-панелей понадобятся:

  • дрель и длинные сверла;
  • шуруповёрт мощностью 600-750 Вт;
  • самозажимной специализированный монтажный подъёмный инструмент для горизонтальной или вертикальной установки панелей (необходим для самостоятельного подъема строительного материала).

Ели участок строительства находится в зоне с неблагоприятным климатом, при стыковке панелей в паз закладывают силиконовый герметик. Некоторые специалисты рекомендуют вместо него использовать монтажную пену.

Этапы строительства

Рассмотрим особенности построения гаража с использованием технологии сэндвича. Укажем основные нюансы, которые необходимо соблюдать на разных этапах строительства.

Фундамент

Фундамент – это основа любого строения. И гараж из СИП-панелей – не исключение. При его возведении используют разные типы фундамента:

1. Мелкозаглубленный ленточный фундамент. Он подходит для большинства одноэтажных строений, при условии наличия устойчивого, не зыбкого и не пучинистого грунта.

2. Железобетонная плита. Такой фундамент обойдется дороже. Он подойдет для строительства гаража на 1-2 этажа. Монолитные плиты используют на пучинистых грунтах.

3. Винтовые сваи. Подойдут в том случае, если место застройки находится под углом, на пригорке или в другом месте с трудным ландшафтом.

Постройка из СИП-панелей не оказывают сильного давления на почву. Для них не нужно делать глубокую и толстую подушку фундамента.

Монтаж каркаса

Лучше всего выбирать каркасный вариант из металла. Для этих целей подойдет металлический брусок толщиной от 2 до 3 мм. Основа конструкции – вертикальные стойки. Их приваривают к нижним направляющим, выставляя по строительному уровню. Нижний периметр из железа соединяют с фундаментом с помощью анкеров. Между металлом и фундаментом укладывают слой гидроизоляции.

Отделочные работы

В этом случае речь идет об установке панелей непосредственно на металлическую раму. При монтаже соблюдают ряд правил:

1. В плитах заранее просверливают отверстия под саморезы.

2. Крепеж должен проходить не менее 50 мм от боковой грани панели. Нельзя ставить саморез под самый край.

3. Весь крепеж устанавливают под углом 90° относительном металлического каркаса.

В раме также насверливают отверстия под крепеж, после чего панели прикручивают к металлу.

Сэндвич-панели для гаража — свойства, преимущества и недостатки

Сэндвич-панели являются популярным строительным материалом, который имеет как положительные, так и отрицательные качества.

Таблица: плюсы и минусы сэндвич-панелей

ПлюсыМинусы
  1. В сравнении с кирпичом, пеноблоком или древесиной для возведения гаража потребуется меньше времени. При наличии готового фундамента такое строение можно возвести за несколько дней.
  2. Из этого лёгкого материала можно сделать конструкцию, не требующую установки тяжёлых типов фундамента. Это особенно актуально, когда под местом застройки заложены технические коммуникации.
  3. Панели можно транспортировать без привлечения тяжёлой техники, потому что они лёгкие. Небольшой вес панели облегчает труд строителей и сокращает время возведения гаража.
  4. Готовую конструкцию можно без проблем модернизировать, добавляя или удаляя фрагменты панелей.
  5. Сэндвич-панели — недорогой и доступный материал. Он обладает хорошими тепло- и звукоизолирующими свойствами.
  6. Строительство гаража и других сооружений из сэндвич панелей можно производить как в летний, так и в зимний период.
  7. Материал способен выдержать нагрузку при вертикальном давлении до 6 тонн, ветровое сопротивление до 48 кгс/м² и землетрясение в девять баллов.
  • На стены из этого материала не рекомендуется устанавливать большие полки и другие тяжёлые конструкции.
  • Если монтаж производится при отрицательных температурах, необходимо следить, чтобы замковая часть панелей не обледеневала.
  • Панели, содержащие базальтовые добавки, имеют худшие показатели теплоизоляции по сравнению с однородными материалами.
  • Типовой гараж, построенный из таких панелей, прослужит не более 50 лет.
  • Для предотвращения образования коррозии металлический каркас конструкции требует дополнительной обработки. Если поверхность панели деревянная, то перед монтажом её следует обработать противогрибковыми пропитками и антипиренами.

Несмотря на множество положительных качеств, такое сооружение ещё и красиво выглядит

Технические характеристики сэндвич-панелей

Сэндвич-панель представляет собой многослойную плиту, в которой между внешними защитными слоями установлен утеплитель. В качестве утеплителя используется минеральная вата, а также пенополистирольные или пенополиуретановые плиты. Внешние слои сэндвич-панелей изготавливают из гладких и профилированных металлических листов, а внутренние — из устойчивых к химическому воздействию пластиковых сплавов.

В продажу поступают сэндвич-панели длиной от 2 до 12 м при ширине 1 м. Заводская ширина этого строительного материала может быть как больше, так и меньше 1 м.

Конструкция сэндвич-панелей предусматривает замковую часть по краям. Она позволяет надёжно соединять соседние элементы в одной плоскости. Такое соединение обладает хорошими термоизоляционными свойствами, поэтому стены гаража не понадобится дополнительного утеплять.

По назначению сэндвич-панели делятся на:

  1. Стеновые.

  2. Кровельные.

Что такое сэндвич-панель

Сэндвич-панели активно используются в коммерческом строительстве. Сказывается технологичность работы с этим материалом и высокая скорость сборки здания.

Это может быть склад, цех, офисное строение и т.д. Но в частном домостроении сэндвич-панели всё ещё воспринимаются, как экзотика. Это связано с инерционностью мышления многих застройщиков, привыкших строить по старинке. Многие производители не желают связываться с небольшими заказами (десяток-другой панелей), т.к. выгоднее продавать сэндвичи в промышленных масштабах.

Сначала кратко расскажем, что такое сэндвич-панель.

Сэндвич-панель представляет собой трёхслойный материал, где между двумя внешними оболочками, стальными листами, находится сердечник — теплоизолятор. Панели навешиваются на металлический каркас при помощи специального крепежа.

Утеплитель в сэндвичах может быть на основе пенополиуретана (ППУ) или минераловатный — из каменной ваты

Важно: теплоизолятор во многом определяет сферу использования сэндвич-панели. ППУ не боится влаги, не гниёт, не отсыревает

Поэтому такие сэндвич-панели используют в овощехранилищах, холодильных камерах, местах, где ведутся «мокрые процессы» — автомойках и т.д. Сэндвич-панели с сердечником из каменной ваты, в силу высокой огнестойкости, чаще всего используют при строительстве торговых комплексов, т.е. в местах большого скопления людей.

Ещё одно ключевое отличие ППУ сэндвич-панелей от сэндвичей из минваты — специальный замок «шип-паз». В результате при стыковке панелей получается герметичное соединение, и образуется замкнутый теплоизоляционный контур, что уменьшает теплопотери здания и упрощает монтаж.

Возвращаемся к рассказу ansushkov.

Выбираем размер

Размер гаража определяется величиной площадки, отведенной под него. На участке возле частного дома можно позволить себе более крупный гараж, если имеются какие-либо планы насчет него — например, оборудование мастерской, покрасочной камеры и т.д.

Есть и еще один фактор, влияющий на размеры гаража — количество машин. Стандартный размер, традиционно применяющийся для возведения подобных построек, составляет 6 м на 4 м, для 2 машин обычно строят 6 м на 6 м.

ОБРАТИТЕ ВНИМАНИЕ!
Практика показывает, что, при наличии возможностей, построить более просторный гараж всегда очень полезно — кто знает, какая машина будет стоять в нем завтра, может быть, очень большая?

Монтаж дома

Для строительства дома по каркасно-панельной технологии недостаточно одного фото, вам понадобится проект, разработанный в соответствующей организации. Процесс возведения фундамента мы намерено упустим, отметим только, что для такого дома понадобится мелкозаглублённое ленточное основание, столбчатая или свайно-винтовая конструкция, можно использовать и незаглублённый плитный фундамент.

Намного важнее знать, как выполняется монтаж стеновых сэндвич панелей. Для этого вам стоит придерживаться следующей последовательности действий:

  1. Сначала производится укладка обвязочного бруса. Для этого используем изделие сечением 25х15 см. Брус монтируется на ленточное основание или ростверк в центральной его части. Горизонтальность элемента тщательно контролируется.
  2. В углах брус соединяется «в лапу» или «в полдерева». Соединение дополнительно фиксируется деревянным нагелем. Установка нагеля выполняется в просверленные отверстия диаметром 2 см и длиной 10-15 см.
  3. Брус фиксируется к основанию на анкерах. Шаг крепежей – 1,5-2 м, а в углах используем по два крепёжных элемента. Для этих целей берём анкеры длиной 35 см и диаметром 1-1,2 см. Головки анкеров утапливаем в обвязочный брус.

Пол из СИП панелей

Подготавливаем брусья для лаг. Эти же брусья будут выступать балками-шипами, которые будут вставляться между панелями. Балка должна быть такой длины, чтобы она укладывалась в паз на обвязочном брусе и прочно опиралась на конструкцию основания. Для панелей толщиной 174 мм берём балки размером 15х5 см, а для изделий толщиной 224 мм подойдут балки сечением 20х5 см. Далее панели подрезаем до необходимой длины. Для выемки утеплителя используем терморезак.

Дальше монтаж ведём в такой последовательности:

  1. Сборку начинаем вести с углового элемента. Дальше сращиваем все панели по длинной стороне вряд.
  2. В паз панели задуваем монтажную пену и вставляем балку. Изделия плотно прижимаем на несколько секунд. Выполняем дополнительную фиксацию при помощи оцинкованных саморезов (шаг установки 15 см) или шурупов по дереву.
  3. После этого со стороны балки прикрепляем вторую панель. Перед этим паз панели также стоит запенить. Элемент надеваем на балку и плотно прижимаем.
  4. Собрав таким образом весь пол, закрываем досками толщиной 2,5 см пазы по периметру пола. В этом случае также используем монтажную пену для предварительного заполнения паза.
  5. Затем собранную конструкцию при помощи строительной техники или рычажного механизма укладываем на обвязочный брус и основание. При этом лаги должны точно попасть в места вырубки, которые выполнены под них в обвязочном брусе. Лаги в месте опирания на фундамент крепим к нему при помощи анкеров и стальных уголков.

Монтаж стен

Очень важно правильно и строго вертикально установить две угловые панели, поскольку остальные элементы будут ровняться по ним

Сначала нужно уложить направляющую доску (лежень). Ширина доски зависит от толщины панели. Доску укладываем на обвязочный брус и крепим саморезами с шагом 35-40 см. Монтаж панелей начинаем вести с угла

Очень важно правильно и строго вертикально установить две угловые панели, поскольку остальные элементы будут ровняться по ним. Для этого заполняем пеной нижний паз элемента и ставим его на лежень, фиксируем саморезами с шагом 15 см

Две соседние панели плотно соединяем друг с другом. Можно использовать брус или обойтись без него, запенив паз и скрутив элементы саморезами

Шаг установки крепежей 50 см. Аналогично устанавливаются все последующие элементы. После этого верхний паз изделий заполняется пеной и в него укладывается верхний обвязочный брус сечением 15х20 см. Брус фиксируем саморезами к панелям. Проёмы под оконные и дверные блоки можно вырезать в уже установленных элементах. Балки перекрытия фиксируются в брусе верхней обвязки одним из традиционных способов: врубкой, на кронштейнах или при помощи стальных уголков.

Можно использовать брус или обойтись без него, запенив паз и скрутив элементы саморезами. Шаг установки крепежей 50 см. Аналогично устанавливаются все последующие элементы. После этого верхний паз изделий заполняется пеной и в него укладывается верхний обвязочный брус сечением 15х20 см. Брус фиксируем саморезами к панелям. Проёмы под оконные и дверные блоки можно вырезать в уже установленных элементах. Балки перекрытия фиксируются в брусе верхней обвязки одним из традиционных способов: врубкой, на кронштейнах или при помощи стальных уголков.

В доме из сэндвич-панелей можно выполнить стандартную стропильную крышу.

https://youtube.com/watch?v=fpb34x1duAs

Технология монтажа распашных ворот из сип панелей

Распашные ворота — привычный традиционный тип, используемый давно и повсеместно.

Конструкция проста, но имеет существенные недостатки:

  • Требует места для движения створок.
  • В зимнее время приходится очищать снег по пути следования створок.
  • Открытие ворот производится вручную.

Тем не менее, такие ворота широко распространены и успешно используются. Конструкция ворот проста, она представляет собой раму, на боковых стойках которой установлены шарниры, на которых навешаны створки.

Монтаж заключается в присоединении рамы к каркасу и подгонке ее положения с целью достижения наилучшего хода и смыкания створок. Для конструкции из СИП-панелей можно предварительно соорудить каркас створок, навешать его на раму и подогнать по всем параметрам, и лишь затем установить сами панели.
