Колодец своими руками – как сделать альтернативный источник воды на даче

Бетонный колодец своими руками — три способа создания

Монолитное литье

Чаще всего такое строительство ведется в готовой шахте — устанавливаются наружная и внутренняя опалубки, между которыми заливается бетон. При большой глубине шахты используется опускной способ. Для этого выполняется бетонирование шахты на малую глубину, в то время как опалубку и крепления выводятся на необходимую высоту над поверхностью земли. Далее проводится углубление шахтного дна с постепенным осаживанием бетонного ствола колодца, нижнюю часть которого предварительно оснащают особым башмаком с ножом.

Есть и другой способ — нижней части бетонного ствола (около 1000 мм высотой) придают легкую форму конуса с расширяющейся внизу заостренной кромкой, окантованной сталью. Выемка грунта продолжается до погружения ствола в шахту на 2000 мм, после чего на верхнюю часть устанавливается опалубка и отливается новая секция колодца. Через 10 дней после новой отливки выемка грунта возобновляется — и так до погружения ствола в водоносный слой.

Колодец из бетонных колец

Этот тип бетонного колодца строится быстрее и легче, т.к. обычно используются готовые кольца заводского производства — требуется только установка башмака с ножом на нижнюю секцию.

Соединяя бетонные кольца впритык, необходимо воспрепятствовать их смещению — для этого используют скобы в виде буквы Z с прямыми внутренними углами, изготовляемые из стали (толщина 4-5 мм, ширина 50-80 мм). Для лучшей стыковки и плотности соединения колец их соединяют фальцевым стыком (в четверть) или же в раструб.

Возможной проблемой при строительстве колодца опускным способом может стать обрушение грунта в верхней части шахты — верхняя секция будет зажата грунтом, в то время как нижняя продолжает движение вниз. Возможен разрыв в межкольцевом стыке. Чтобы исключить подобную ситуацию, требуется соединение бетонных колец стальными накладками (полоса шириной 40-60 мм, толщиной 5-10 мм), разместив их равномерно в четырех сторонах по окружности. Накладки крепятся к бетонным кольцам скобами из стального прутка (D=16 мм) или стальными болтами, пропущенными через специально проделанные отверстия.

В торцевых стыках водоприемной части кольца следует уплотнить веревкой из просмоленной пеньки (D=20 мм): она выкладывается в особый желоб в верхнем торце железобетонного кольца. Швы, расположенные выше водоприемной части колодца, закрываются бетонным раствором (цемент:песок, как 1:3). В колодезных работах категорически нельзя использовать любые мастики и т.п., основанные на химических продуктах.

Выемка грунта под осаждаемым стволом выполняется так: если грунт мягок — его вынимают от середины к краям; если же тверд — сначала в области ножа, а затем в середине.

Водоприемная секция бетонного колодца, по большому счету, аналогична деревянному колодцу — поэтому удобно поступление воды через дно (выполняется несовершенный колодец). Если же водоносный пласт слишком рыхл, необходимо подвести под нижнее кольцо платформу из толстой доски и на ней организовать гравийный фильтр (аналогично гравийному фильтру в деревянном колодце, описанному выше).

При устройстве бетонного колодца в слабом водоносном слое возможно устройство в водоприемной части ствола боковых отверстий (боковых, горизонтальных, восходящих или V-образных). V-образные отверстия с внешней стороны закрываются отсыпанным песчаным или мелкогравийным фильтром, с внутренней стороны помещается гравий более крупной фракции.

Колодец из бетонных пластин

Устройство колодцев из бетонных пластин аналогично строительству деревянных колодцев. Масса таких пластин невелика — 30-35 кг, поперечное сечение обычно 250х70 мм. Монтаж пластин производится на раствор, по углам их соединяют сваркой или соединением «в лапу».

Колодец из кирпича: особенности кладки

Если на участке есть скважина, и её необходимо украсить, тогда лучшим решением станет выложить колодец из кирпича. Этот процесс более трудоёмкий и затратный, чем изготовление деревянного колоца, а также он требует определённых навыков.

Колодец из кирпича прослужит долгие годы

В работе потребуются:

  • уровень, рулетка;
  • молоток, шпатель, стамеска;
  • кирпич, цементный раствор.

Процесс кирпичной кладки:

Приготавливается густой раствор: цемент смешивается с песком в пропорции 1:2 и разбавляется водой до необходимой консистенции.
На утрамбованную землю наносят цементный раствор толщиной 10 мм и выкладывают первый кирпичный ряд

При этом важно помнить, что для кладки первого ряда кирпичи необходимо смочить водой.
Чтобы кладка была правильной формы, изготавливается шаблон, который по мере добавления рядов поднимается.
Два ряда выкладываются тычковым методом, а пустоты заполняются цементным раствором.
Далее выкладываются 2–3 ряда ложковым методом и на 5 ряду кладки кирпича прокладывают армированную проволоку для дополнительной прочности.
Каждый ряд проверяется по высоте при помощи уровня.

Колодец своими руками: конструктивные составляющие

Буровое оборудование может быть задействовано в том случае, если грунт является труднопроходимым (скалистый или полускальный). Обустройство колодца на даче своими руками является возможным, если почва на участке относится к одному из следующих типов:

  • песок;
  • супесь;
  • глина;
  • суглинок.

Перед тем как начать обустраивать колодец необходимо выяснить какого типа почва на участке

Специалисты рекомендуют перед монтажом колодца подробно изучить его конструкцию и отдельные составляющие. Рассмотрим, что входит в состав шахтной водозаборной разработки. Нижняя часть, которая выполняет забор жидкости, называется водоприемной. В случае если запас водоносного слоя способен удовлетворить нужды потребителей, то тогда вода поступает только через днище колодца. Однако, если ресурс пласта недостаточно велик, стенки подвергают перфорированию, что увеличивает приток жидкости.

Следующей составной частью любого колодца является ствол. Этот сегмент берет свое начало от поверхности и заканчивается у дна (на уровне воды в скважине). Такая труба монтируется из различных материалов. Наиболее распространены для колодца железобетонные кольца, монолитный бетон, а также кирпич. В некоторых случаях для этих целей используют дерево.

Ствол скважины обязательно должен соответствовать определенным характеристикам

Например, очень важно, чтобы он был герметичным. В противном случае возможно загрязнение питьевой воды осадками и химическими соединениями, которые содержатся в почве

Если нанимать рабочих для копки колодца, то цена будет составлять 1000-2000 руб. за 1 метр

Еще одна часть скважины – оголовок. Данная конструкция располагается над землей и напоминает небольшой домик. Функция этого элемента заключается в защите скважины от низкой температуры в зимний период, а также предохраняет ее от попадания атмосферных осадков.

Оптимальная высота для данного сооружения составляет приблизительно 0,8-0,9 м, а минимальная – 60 см. Строить домик ниже последней величины попросту не имеет смысла, так как он будет вызывать неудобства при эксплуатации. Оголовок состоит из крышки, которая защищает воду в колодце, и подъемного механизма (для ведра). Последний может быть как ручным, так и автоматическим, что зависит от предпочтений хозяев участка.

Место стыковки оголовка со стволом нуждается в организации защитного сооружения из глины. Его называют глиняный замок. Он располагается по периметру и выполняет функцию барьера для сточных и талых вод, которые могут находиться на поверхности почвы. Глубина такого сооружения должна быть ниже, чем уровень промерзания грунта, а ширина – приблизительно 0,5 м.

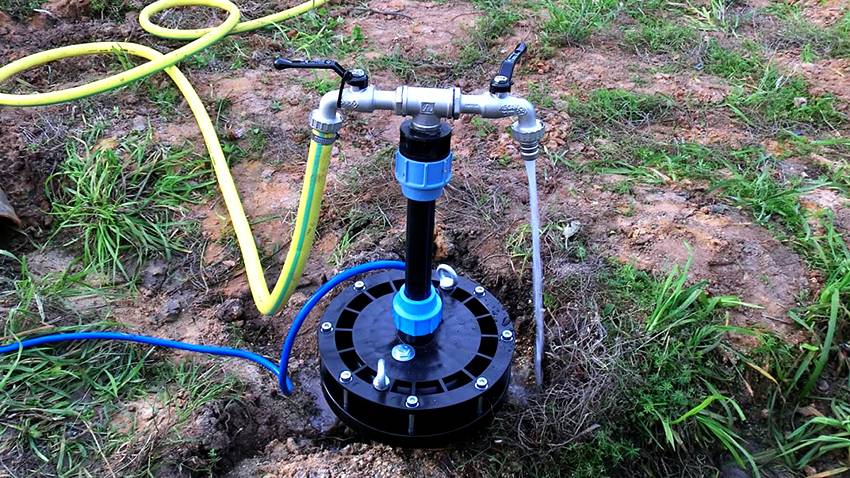

Оголовок для скважины или колодца размещается над землей

Этап третий. Строительство колодца

Строительство колодца

Сразу оговоримся, что справиться в одиночку не выйдет – нужен хотя бы еще один человек.

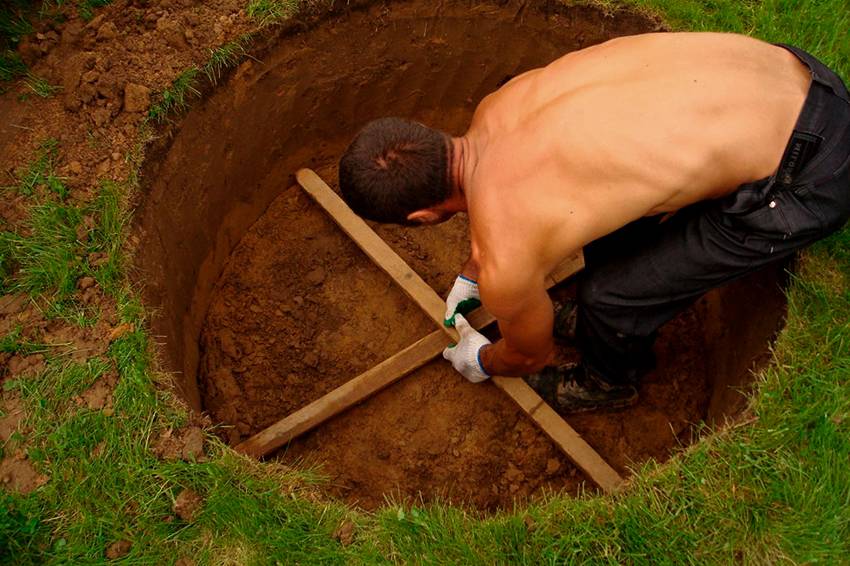

Один из рабочих (назовем его «забойщиком») приступает к копанию земли в выбранном месте по диаметру кольца

Для разрушения тяжелого грунта он использует лом, попадающиеся на пути камни также извлекаются.

Второй человек в это время находится рядом с устьем шахты и поднимает на поверхность выбранные камни и почву с помощью треноги, лебедки и ведра.

Рекомендуется обзавестись и третьим помощником, которые будет подменять «забойщика», скажем, через каждые полчаса.
Важно, чтобы для «забойщика» обеспечивалась максимально комфортная рабочая обстановка. Для этого шахту нужно вентилировать – механизированным насосным приспособлением или же обычным зонтиком.

Все действия выполняем в такой последовательности.

Шаг 1. Укладываем первое бетонное кольцо на место будущей шахты. «Забойщик» подкапывает стенки кольца, по мере углубления оно опускается все глубже. Желательно использовать для первого кольца изделие со штырями или конусообразными заострениями, чтобы облегчить продвижение вниз.

Установка бетонных колец

Шаг 2. После того как верхний край кольца достигнет одного уровня с землей, ставим сверху еще одно и продолжаем работу. Вес каждого кольца составляет примерно 600-700 кг.

Шаг 3. Двух человек вполне достаточно, чтобы прикатить кольцо к месту работы. Но если есть возможность использовать кран, то ею лучше не пренебрегать, т. к. с помощью такой спецтехники можно более точно опустить кольцо на посадочное место.

Если почва сухая и прочная, то можно углубиться на 2-3 метра, а уже после этого при помощи крана установить несколько колец подряд.

Копка колодцаКопка колодцаКопка колодца

Шаг 4. Аналогичным образом продолжаем процедуру до тех пор, пока не будет достигнут водоносный слой. Как показывает практика, за стандартную рабочую смену (8 часов) можно уложить 3 бетонных кольца.

После появления родничков углубляемся еще на несколько метров, после чего укрываем дно «подушкой» из щебня (она послужит водным фильтром).

Шаг 5. Шахта прокачивается дренажным погружным насосом. Чем больше воды будет откачано из колодца, тем большим будет его дебет.

Дренажный насос для колодцаДренажный насос для колодца

Как правильно выкопать колодец на даче: донный фильтр и запечатка обсадных колец

Это два, практически завершающих этапа работ, которые предусматривает ответ на вопрос, как правильно выкопать колодец на даче своими руками. Они не сложные, но обойтись без них не получится. Начнем по порядку.

  1. Запечатка обсадных колец. Это своего рода гидроизоляция колодца, которая помогает предотвратить проникновение в колодец дождевых и талых вод, которые вместе с собой несут в источник очень много вредных веществ и грязи. Производится эта запечатка следующим образом – для начала пространство между кольцом и грунтом нужно расширить. Оно должно быть не менее 300мм по всему периметру кольца. Глубина таких раскопок должна ниже уровня первого стыка колец сантиметров на 20. Все это пространство засыпается глиной, которая тщательно трамбуется и проливается водой. Из этой же глины, вокруг колодца, делается насыпь в виде бугорка – от края колодца, эта насыпь должна заканчиваться на расстояние не менее одного метра. Это и весь затвор, который воспрепятствует проникновению в колодец дождевых и талых вод. Кроме всего прочего, все стыки между кольцами внутри колодца, нужно будет заделать с помощью раствора, с добавлением жидкого стекла.

  2. Донный фильтр. Он нужен для того, чтобы избежать взбаламучевание воды при опускании ведра в колодец, кроме того, он отделяет грунт от используемой части колодца и очищает воду – если конечно вы правильно его сделаете. А делается он просто. На дно колодца, нужно уложить круглый щит их досок, по размеру самого колодца, а вернее внутренней части обсадных колец. Сверху это щита, укладывается слой природного камня толщиной 100 – 200мм. Идеальным вариантом будет гравий средней фракции вперемешку с природным минералом под названием шунгит – это естественный фильтр и минерализатор в одном лице.

В принципе, все – как видите, самому выкопать колодец на даче не так уж и сложно. Да, это трудоемкий и опасный процесс, но никак не сложный.

Ну и в заключение темы, как выкопать колодец на даче своими руками, остается добавить не много – в частности, сказать несколько слов о надземной части колодца. Так называемом домике с крышей, которая делается неспроста – в первую очередь это защита от дождя и снега. Такой домик может иметь различную конструкцию – по большому счету, его может и не быть вообще. Что действительно нужно колодцу, а вернее его верхней части, так это крышка – ее наличие как раз и обуславливает защиту воды от мусора.

Обустройство скважины и колодца

Многие считают, что скважина удобнее в эксплуатации, так как забор воды осуществляется автоматически. Однако в колодец тоже можно установить насосное оборудование. Не придется доставать воду старым дедовским методом — зачерпыванием при помощи ведра. В этом плане скважина и колодец одинаковы по удобству.

Колодец является открытым источником воды. Единственное, что его защищает от окружающей среды, крышка, если ее обустроили. Скважина защищена от загрязнений оголовком, скважинной крышкой или кессоном.

В таблице ниже приведено дополнительное оборудование, которое может потребоваться при обустройстве скважины и колодца.

ОборудованиеСкважинаКолодец
НасосДля подачи воды используется погружной насос. если будет отключено электричество, воду ведром не достать. поэтому рекомендуется установить генератор.Для подачи воды используют погружной насос. если возникнут перебои с электричеством, воду можно будет набрать при помощи ведра.
Фильтр грубой очисткиСкважины на глубокий песок и известняк не требуют установки фильтра грубой очистки.Фракционные фильтры (песок и другие примеси).
Станция водоподготовкиМогут использоваться станции для улучшения химического состава. их необходимость определяется особенностями региона, в котором бурится источник. например, в московской области часто требуется обезжелезивание и снижение жесткости воды. если вода в регионе хорошая, их можно не устанавливать.
АвтоматикаРеле, манометр, гидробак.

Использование источников воды зимой

Скважину консервировать необязательно (исключение, так называемые летники – скважины с оголовком).

Обслуживание колодца и скважины

Профилактические мероприятия по обслуживанию колодца проводятся ежегодно. Также каждые 5 лет или чаще необходимо осуществлять чистку стенок от заиливания.

Обслуживание скважины проще. При грамотном обустройстве нужно лишь следить за ее работой. Она не нуждается в ежегодной очистке. Профилактические мероприятия проводятся 1 раз в 5 лет.

Сравнение цен

Стоимость гидротехнического сооружения складывается из следующих параметров:

  • земляные работы из расчета на каждый погонный метр глубины;
  • объем используемых материалов;
  • частота обслуживания сооружения;
  • оборудование;
  • привлечение спецтехники.

По монтажу дешевле обходится колодец. В этом его единственный плюс. Однако обслуживать колодец нужно ежегодно. В этом плане он обходится дороже.

Подведение итогов: что же все-таки лучше выбрать

Чтобы понять, что все-таки лучше, приведем общую сравнительную таблицу:

КритерийКолодецСкважина
Стоимость64 тыс. руб.170 тыс. руб. (без учёта акций и скидок от компании мосводострой)
Работы для создания источникаКопка.Бурение.
Оборудование для автономной работыАвтоматика.
Качество водыВозможно химическое и бактериологическое загрязнение.Может потребоваться водоподготовка из-за химического состава грунта (уровень содержания железа, жесткость).
СтабильностьМожет пересохнуть, есть сезонная зависимость уровня воды.Нет сезонной зависимости. гарантия на скважину 3 года.
Зависимость от электричестваЭлектричество необходимо для автоматической подачи воды в дом.
Срок службыОт нескольких лет.Скважина на песок — не менее 5 лет. скважина на известняк — средний срок службы 30 лет.
Дебит0,5-1 куб. м/час.В среднем 3 куб. м/час.
Ежегодная чисткаОбязательна.Не нужна.
Для какого участка подходитДля дачи, сезонного проживания или дома с невысоким потреблением воды.Для дома с постоянным проживанием.

Скважина выигрывает почти по всем параметрам, кроме цены.

Колодец обходится дешевле, но подходит не для всех домовладений.

Скважина хоть и дороже, но гарантировано покрывает расход воды и позволяет комфортно чувствовать себя в загородном доме, кроме того её стоимость окупится благодаря эксплуатационным преимуществам и экономии на обслуживании.

Проект и функции колодца

  • Перед началом строительства сооружения необходимо составить проект. Его можно выполнить самостоятельно, скачать из интернета. Он состоит из нескольких этапов:Общие положения. Включают в себя инженерно-геологические данные, технические показатели, преследуемые цели. На этой стадии решается, какую функцию будет выполнять конструкция:
  • Если она выступает только в качестве декора, то останется выбрать подходящее место для установки, определиться с материалами строительства, облицовкой.
  • Для криницы, которая будет использоваться для дренажа, проводят гидрогеологические исследования грунта. Если он водопоглощающий, устанавливают фильтрующие модели, там, где влага впитывается плохо – накопительные.
  • Скважины, служащие источником воды (водопроводный вариант), также требуют предварительных исследований, связанных с определением глубины залегания водоносного горизонта.
    2. Графическая часть. Состоит из чертежей основных узлов, внешнего вида постройки, плана кровли, если таковая имеется, рекомендаций по отделке, применяемых технологий, расположения осветительных приборов, электроточек (розетка, лампочка).
    3. Спецификация. В нее входят используемые для строительства материалы и оборудование

Подготовка летнего водопровода к зиме

Замерзание воды во время зимних морозов способно разорвать даже металлическую трубу. Поэтому летний дачный водопровод обычно разбирают, чистят, моют, просушивают и убирают на хранение в сарай или хозблок. Исключение составляет спаянный водопровод из полипропиленовых труб, уложенных ниже границы промерзания поверхности.

Если рельеф местности позволяет – можно организовать наклон всех участков водопровода в одну точку для слива воды

Делая водопровод своими руками важно учитывать, что забор воды из открытого водоема (пруда, реки, водоема на территории участка, колодца) должен осуществляться ниже максимально допустимой толщины льда. То есть

Трубы для стационарного водопровода должны укладываться по указанной ниже схеме, и обязательно изолированы от воды водонепроницаемым материалом. Выравнивающий слой под трубой должен быть не менее 50 мм и тщательно утрамбован, чтобы не допустить проседания. После укладки трубы её засыпают песком или гравием на 2-3 см от дна траншеи, включая выравнивающий слой. Общая высота траншеи (обозначена Н на схеме) должна быть не менее 0,5 метра.

Схема укладки труб водопровода для защиты от замерзания

Если зимней эксплуатации не предвидится – погружные насосы достают из скважин на поверхность, высушивают, чистят от песка и налета. Проводится осмотр, необходимое техническое обслуживание и консервация специальной смазкой. Процесс консервации всегда подробно описан в инструкции по эксплуатации конкретного изделия.

Процесс выкапывания колодца

Приступим к непосредственному выполнению строительных работ. Вся работа делается полностью своими руками, при этом не стоит забывать о технике безопасности. Видео а этой статье покажет весь процесс выполнения работы.

Первый вариант

Так выполнять работу можно, если у вас почва просыпается и вы не можете сделать сразу ямы в полную величину.

Итак:

  • На месте расположения будущего колодца осуществляем разметку таким образом, чтобы диаметр колодца превышал на 10 см диаметр применяемых колец из бетона. Яму выкапывают на глубину, позволяющую первому кольцу погрузиться не до конца. Над поверхностью земли должно остаться 8-10 см;
  • На тележке, высота которой также 8-10 см, бетонное кольцо подвозится к шахте и опускается вертикально. Не допускайте перекашивания кольца, поскольку это отразится на качестве всей конструкции. Затем помещаем следующее бетонное кольцо, осуществляя крепеж посредством трех скоб;
  • По центру делаем яму глубже на 80 см. Дальше яму вкруговую нужно обкопать, чтобы бетонное кольцо опустилось в грунт посредством своей тяжести. Если земля мягкая, то ее снимают сначала в центре кольца, если земля твердая, то ее убирают вначале под самим кольцом, чтобы ничего не мешало его опусканию. Затем, когда кольцо опустится и осядет, вынимают землю в центре;
  • Стыковка бетонных колец обеспечивается герметичностью при помощи прокладывания засмоленной веревки-пеньки, которую затем обрабатывают раствором на основе цемента и песка. Кольца опускаем в шахту до тех пор, пока на дне колодца не появится вода. Появившуюся воду с песком вынимают из колодезной шахты. Колодец в течение 12 часов будет заполняться водой;
  • На следующий день необходимо опять удалить воду из колодца. Чистку осуществляют до полного очищения воды. Затем колодец накрывают и не трогают в течение суток;
  • После этого опять выкачивают воду с песком, кладут на дно колодца фильтрующий гравий или щебень. Сначала 10-15 см мелкой фракции, потом 30-40 см гравия покрупнее. Допустимый уровень колодезной воды – 1,5 метра. Это больше одного бетонного кольца;
  • Расстояние между стенками ямы и колодезной шахты нужно засыпать смесью из гравия и песка, на поверхности земли закрепляют глиной и засыпают песком. Глина не даст попасть в колодец дождевой воде, а также талому снегу в зимний период времени.

Второй вариант

Такое выполнение работ прекрасно подойдет для почвы, которая не просыпается и вы можете делать работу открытым методом:

Сначала делаем отверстие в земле. Оно по диаметру должно быть больше кольца примерно на 50-т см; Теперь следует подвезти второе кольцо и опустить его в яму. Для этого лучше всего применить кран. Это наименее безопасно. Хотя некоторые и делают блочные конструкции и при помощи их выполняют эту работу

Но при их изготовлении следует уделить особое внимание тих надежности. Ведь кольцо не так и мало весит;

Применение блоков для опускания кольца

  • Теперь надо положить по контуру уплотнительную ленту и после этого установить второе кольцо. Так делаем до самого верха;
  • Скрепление колец делается при помощи металлических скоб для колодца.

Как рыть колодцы зимой

Копание колодца зимой

Инструкция указывает, что иногда по ряду причин колодец лучше копать зимой.

Причинами для этого могут быть:

  • Самый низкий уровень грунтовых вод, значит, летом не высохнет.
  • Зимой проще найти рабочую силу.
  • Стоимость строительных материалов и самих колец значительно ниже.

Недостатками при этом могут быть:

  • Расчистка от снега дороги для доставки грузов.
  • Обеспечение строителей теплым жильем.

Известно, что в зимний период земля промерзает примерно на один метр, что отогреть не очень сложно или отбить молотками.

Последующие действия такие же, как в другие времена года. Шахту можно углубить на три кольца ниже, что даст возможность пользоваться водой круглый год, а вновь выкопанным колодцем можно будет уже весной пользоваться.

Герметизация швов

После установки колец надо сделать герметизацию швов. Это надо, чтобы верхние сточные воды не проникали в колодец.

Делаем герметизацию швов

Итак:

  • Делаем цементный раствор. В его состав входит песок и цемент. Для М300 применяем пропорцию 1/3;
  • Замазываем шов из нутри кольца при помощи шпателя;
  • После полного застывания некоторые рекомендуют обработать покрытие жидким стеклом.

Теперь вы видите, что цена вопроса питьевой воды в доме, не такая и большая. Самое главное следовать правилам выполнения работы.

Когда лучше всего заняться обустройством колодца

Перед тем как ознакомиться с инструкцией, которая поможет ответить на вопрос о том, как сделать колодец самостоятельно, необходимо выбрать подходящее для монтажа время. Многие специалисты рекомендуют начать обустраивать скважину поздней осенью. Это связано с тем, что в это время количество атмосферных осадков, выпадающих на почву, сведено к минимуму. Соответственно, и уровень грунтового источника будет ниже.

Безусловно, зимой уровень воды является наименьшим, однако не каждая бригада специалистов работает в этот период. Затруднение заключается в низкой температуре, которая делает почву твердой и труднопроходимой. Цена копки колодца зимой может быть выше, но некоторые бригады готовы за обычную стоимость выполнить всю необходимую работу.

Наиболее подходящим временем года для монтажа колодца является поздняя осень

Весенний период является самым неприемлемым для организации колодца. Это связано с таяньем снега и обильными осадками. В свою очередь, летом засуха может сильно повлиять на уровень грунтовых вод. Таким образом, поздняя осень является наилучшим временем для монтажа скважины на загородном участке.

Типовая схема колодца шахтного типа

Водозаборные сооружения шахтного типа можно сделать из многих материалов, но устроены они одинаково.

Основные конструктивные составляющие

Шахтный колодец состоит из трех частей:

Схема устройства шатхного колодца.

  1. Оголовок — надземная часть, предназначена для подъема воды и наблюдения за состоянием сооружения, защищает колодец от засорения. Минимальная глубина от уровня земли — 80 см. Обязательно наличие крышки или железобетонного перекрытия с люком. Над оголовком устанавливают навес (домик), рядом монтируют ограждение.
  2. Ствол (шахта) — находится под землей, имеет круглую или квадратную форму, предназначена для размещения подъемных механизмов, прохода водозаборных приспособлений (ведра, бадьи) или установки насоса.
  3. Водоприемная часть — предназначена для сбора и накопления воды. Для усиления притока внизу делают отверстия или монтируют конструкцию в виде шатра.

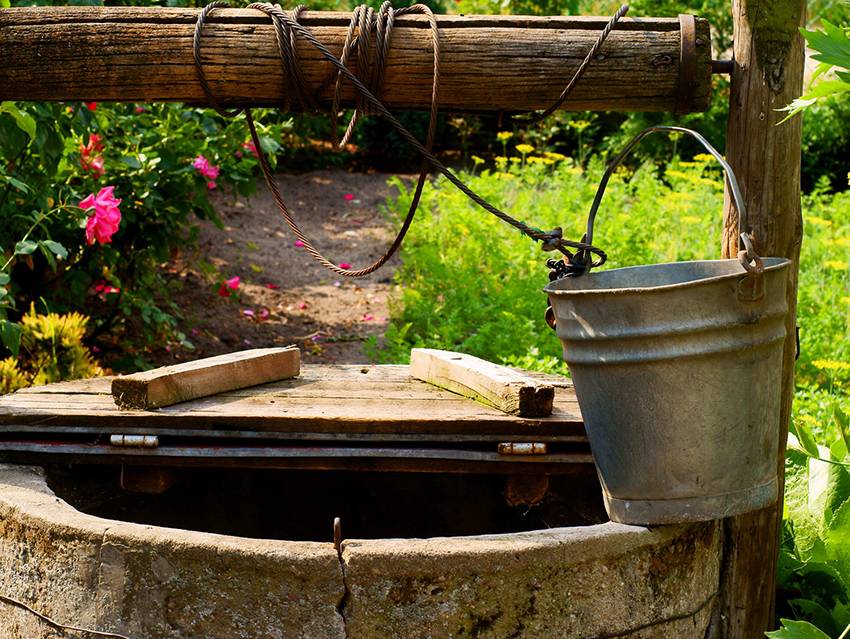

Можно оборудовать колодец воротом с ручкой (или двумя), колесом или «журавлем».

Классификация по водоприемной части

По расположению водоприемника относительно водоносного пласта различают 3 вида шахтных колодцев:

Типы шахтных колодцев.

  1. Несовершенные — дно находится выше водоупорного горизонта, вода поступает снизу. Сооружения этого типа устраивают, если толщина водоносного горизонта более 3 м.
  2. Совершенные — дно лежит на водоупорном горизонте, вода поступает через стенки. Колодцы этого типа строят, если толщина водоносного горизонта до 3 м.
  3. Совершенные с зумпфом (подствольником) — шахту завершает дополнительный резервуар. Дно находится в водоупорном горизонте, вода поступает через стенки. Сооружения этого типа устраивают только при необходимости создания запаса и повышения эффективности использования водоносного пласта.

Для создания запаса воды нижнюю часть водоприемника можно сделать с расширением в виде шатра.

Если дно не из плотной глины, то отсыпают донный фильтр из песка, гравия, гальки. Материалы кладут последовательно, начиная со слоя песка толщиной 10-15 см. Если дно рыхлое глинистое, то начинают, наоборот, с самых крупных камней. Общая толщина — от 40 до 60 см.

Оптимальная для частников схема

Количество воды в водозаборном сооружении на дачном участке должно примерно соответствовать потребности жильцов. 1 семью полностью обеспечивает несовершенный колодец глубиной, составляющей до 70% толщины водоносного пласта. В сооружениях совершенного типа вода при небольшом разборе застаивается.

https://youtube.com/watch?v=UjDlmw2pKpk

Варианты оформления колодезных домиков

При планировке колодезного домика необходимо учитывать тип водозаборной шахты. Существует большое количество материалов и методов для создания впечатляющего интерьера колодца. Рассмотрим некоторые из них:

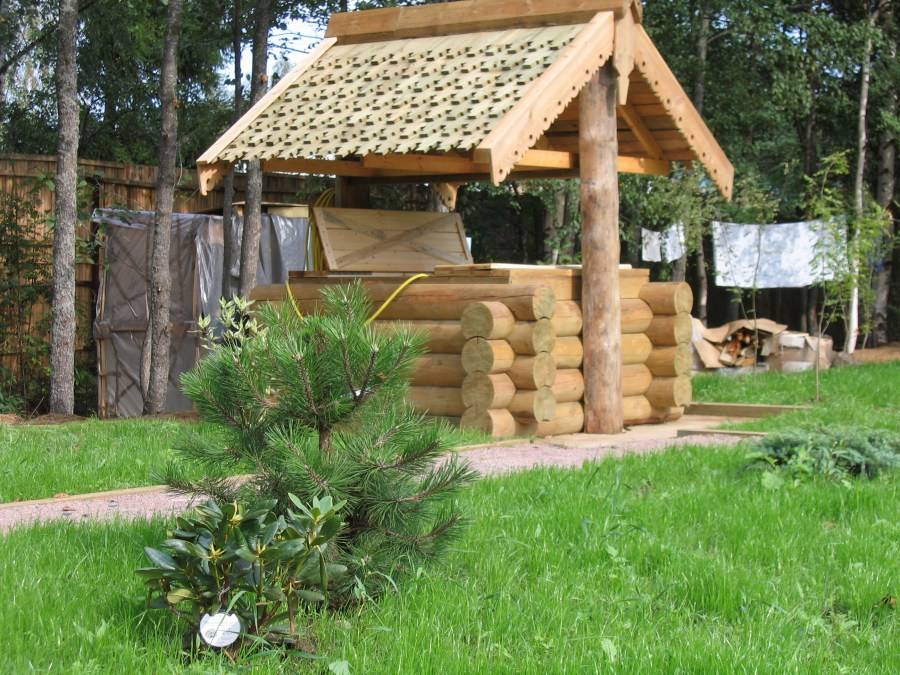

  • Колодец в русском стиле. Такое сооружение не требует больших дизайнерских идей и добавления декоративных элементов. Этот вариант предполагает верх шахты, покрытый деревом, под навесом, имитирующим крышу. Для декорации такого колодца применяются лаковые краски, предназначенные для росписи, или украшения, вырезанные из дерева. В роли подъёмного устройства выступает барабан (деревянный или металлический) и ручной ворот. К барабану нужно будет прикрепить цепь или трос с ведром.
  • Шадуф (журавль). Это достаточно устаревший вариант водоподъемного механизма, тем не менее, его дизайн отличается солидностью и привлекательностью. К оформлению шахты подойдет абсолютно любой материал: как дерево, так и камень. Отличительной чертой можно назвать подъемный механизм, который в народе называется журавль. Такой механизм состоит из двух опор с зафиксированной между ними балкой. С одной её стороны крепится шест с ведром, а на другом конце расположен достаточный груз, обеспечивающий легкий подъем емкости из шахты колодца. Конструкция шадауфа не позволяет смонтировать над ним крышу или навес. Поэтому колодец такого типа в обязательном порядке оснащается крышкой, которая позволит избежать попадания мусора в колодец.
  • Восточный стиль в оформлении колодца. Функционально он практически ничем не отличается от того же классического русского колодца. Присутствуют барабан (желательно деревянный), ворот и трос (цепь). Однако восточный колорит придаст колодцу крыша над его шахтой, стилизованная под китайскую пагоду. Иногда в качестве дополнительного элемента создается декоративный водопад, функционально он предназначен для удаления излишков воды. Все детали такого колодца, включая ведро, изготавливаются из натуральной древесины. Оцинкованные элементы и тематика востока слабо сочетаются между собой.
  • Имитация различных строений. Нередко на пригородном участке можно увидеть миниатюрную мельницу или домик. При более пристальном рассмотрении можно определить, что это не что иное как стилизованная шахта колодца.

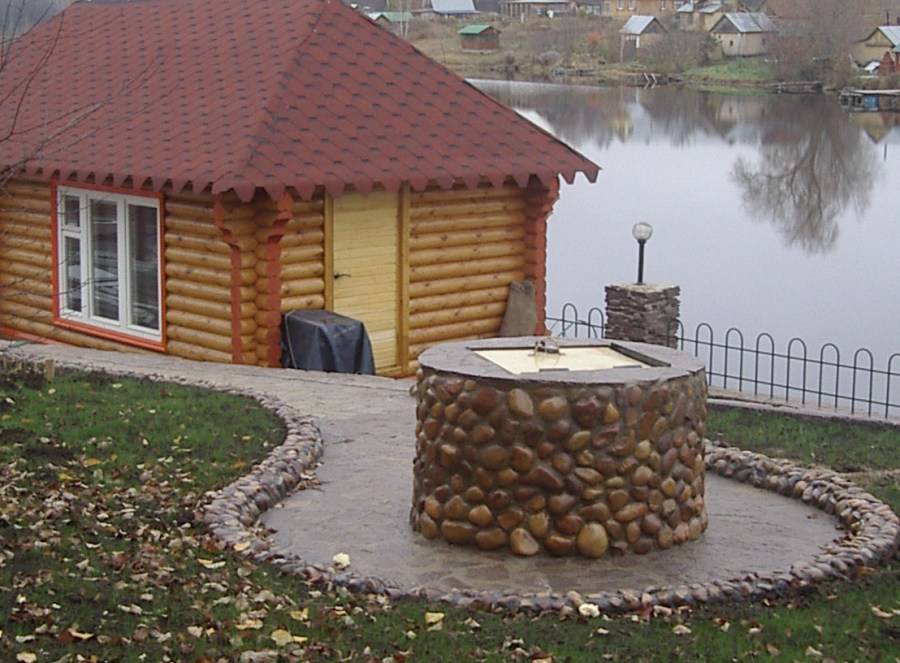

    колодезь, обработанный камнем

Первичное назначение колодезных домиков заключается в том, чтобы защитить воду от различных загрязняющих предметов. Для этого лучше соорудить плотно прилегающую крышку. Открытые колодцы рекомендуется применять только для технического использования.

Важно! Оформление колодезной шахты должно сочетаться с наружным дизайном загородного дома

Создание оголовка в виде домика

Объединяет обе защитные функции конструкция в виде домика. Помимо чисто практического назначения, она украшает участок. Домик сооружают из разных материалов, чаще дерева. Для обшивки стен иногда применяют пластик, в качестве материала для кровли — листовой металлопрофиль, ондулин и др. Законченность сооружению придает ворот с цепью и ведром для подъема воды вручную.


Оголовки в виде домика для колодцев.

Открытого типа

Конструкция открытого домика простая. С двух сторон верхнего кольца монтируют стойки из брусьев. Их сечение зависит от массы навеса, опорой которого они служат. На них также закрепляется ворот.

Изготовление начинают с 2 боковых треугольников. Собирают на земле или на стойках — как удобнее. Для сооружения каркаса подходят деревянные рейки, профильные трубы, уголки. Размер основания треугольника на 20 см превышает диаметр кольца или обшивки, если она установлена. По такому же принципу определяют длину.

Навес зашивают любым материалом. На верхнем кругу по периметру монтируют обрамление. На него устанавливают дверцу, которая плотно закрывает отверстие в колодец. Ворот закрепляют на стойках.

Закрытого типа

Простой закрытый домик отличается от открытого тем, что устанавливается прямо на обвязку колодца. В одном из скатов крыши делают дверцу.

Можно построить большой домик, который начинается от уровня почвы и заканчивается крышей. По углам будущего сооружения устанавливают опоры. Из них 2, находящиеся напротив одна другой, выше остальных. Количество зависит от конфигурации домика. Высота центральных стоек примерно на 20 см больше роста человека, который будет пользоваться колодцем. Это создает удобства при ручном подъеме воды. Остальные опоры такой высоты, чтобы крыша имела уклон 60°. Тогда на ней не будет задерживаться снег.


Закрытого типа оголовка в виде домика для колодца.

Для домика требуется каркас.

Его монтируют в такой последовательности:

  1. Предварительно делают нижнюю обвязку из брусьев или досок толщиной 50 мм, устанавливают на бетонном основании вокруг колодца.
  2. К ней саморезами с помощью уголков присоединяют стойки.
  3. Над кольцом делают верхнюю обвязку, соединяют с опорами.
  4. В передней части, где будет дверца, устанавливают дополнительные стойки и поперечины по ее размеру.
  5. На центральных опорах монтируют основу треугольника крыши, затем остальные детали каркаса.

Осталось обшить любым отделочным материалом, сделать кровлю, установить на место ворот и дверцу.

Особенности водоносных слоев

При подготовке к сооружению источника воды необходимо определить ее наличие и основные свойства грунта

При этом важно учесть, что существует 3 основных вида подземных вод:. Верховодка – залегает на глубине 1-2 м, но не она пригодна для употребления без сложной предварительной очистки

Следует исключить попадание такой воды в колодец

Верховодка – залегает на глубине 1-2 м, но не она пригодна для употребления без сложной предварительной очистки. Следует исключить попадание такой воды в колодец.

Грунтовые — наиболее подходят для питья и хозяйственных надобностей.

Артезианские – обладают наивысшими параметрами по безопасности, пищевым свойствам, химическому составу. Они залегают достаточно глубоко, не подвергаются загрязнению.

Техника копки

Бурение выполняется по несколькими технологиям:

  • открытое;
  • закрытое;
  • шахтное;
  • трубчатое.

Рассмотрим подробнее эти типы колодцев.

Открытый

Вырыть шахту можно открытым способом. Для этого выкапывается яма нужной глубины. Диаметр шахты должен быть на 20 см больше, чем диаметр ж/б кольца. После опускания бетонных изделий они между собой обязательно соединяются. Стыки также заделываются. Образовавшееся пространство между стенками шахты и грунтом засыпается землей.

Закрытый

Дачный источник можно сделать закрытым способом. Перед тем как выкопать колодец необходимо в грунте подготовить яму глубиной до 2 м. В нее аккуратно погружается ж/б кольцо.

По мере углубления установленная коконструкция постепенно будет погружаться вниз. Аккуратно сверху монтируется второе, третье кольца и так далее. Последнее должно возвышаться над уровнем почвы.

Строительство таким методом требует определенных навыков.

Шахтный

Шахта, которую следует укреплять от осыпания грунта. Ранее это выполнялось посредством бревен. В настоящее время ствол или шахту укрепляют бетонными круглыми кольцами. В результате источник защищается от сточных вод и загрязнения.

Трубчатый

Выкопать колодец самому, используя трубчатую технологию, сложно. Данный метод подходит в случае, когда водоносный горизонт располагается достаточно близко. Более того, для копки используется специальное оборудование, которое стоит немалых денег.

Особенности технологий копки

Каждая из этих техник копки имеет свои плюсы и минусы. Также требуются разные финансовые вложения. При открытой копке обязательно привлекается спецтехника, что уже увеличивает цену всего проекта. В случае с закрытой технологией стоимость работ обойдется дешево, так как необходимы только затраты для доставки железобетонных колец. Их установку можно выполнить своими руками по мере их заглубления.

Что касается трубчатого способа, то он самый дорогостоящий и технологичный. Ну а шахтный способ – трудоемкий и требует особых навыков. Поэтому, возможно, придется нанимать специалиста.

Плюсы

Достоинства
ТехнологииПлюсы
Открытая
  • Проще при обустройстве.
  • В случае обнаружения плывуна легче закрыть источник.
Закрытая
  • Исключается обвал почвы.
  • Не нужно привлекать спецтехнику для монтажа ЖБИ.
Трубчатая
  • Вода всегда чистая.
  • Возможна установка источника поблизости от дома.
  • Достаточный дебет воды.
Шахтная
  • Срок эксплуатации до полувека.
  • Простая очистка источника.
  • Возможность использовать глубинные помпы.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
