Определение высоты конька
При устройстве крoвли обязательным моментом является определение высоты конька для дальнейшего расчета количества требуемых для создание стропильной системы и кровельного покрытия строительных материалов. Необходимые подсчеты проводятся в соответствии с правилами геометрии после определения угла наклона кровли. Разработана специальная таблица, которой можно пользоваться для быстрого проведения расчетов, если есть данные о ширине здания и величине угла уклона.
Предположим, ширина постройки составляет 8м, а угол наклона кровли – 40 градусов. Для расчета высоты конька пользуются следующей схемой:
ширины дома умножается на коэффициент
В результате получается высота конькового элемента от перекрытия. В случае приведенного примера она будет составлять 3,35 (4 х 0,839).
Монтаж конька крыши
Обязательное условие для установки конька — сплошная обрешётка в подконьковом пространстве из двух или трёх досок, прибитых без зазора. Начало монтажа конька производится со стороны, противоположной господствующему направлению ветра в данной местности. В этом случае нахлёст будет располагаться с подветренной стороны.
Работы по монтажу конька, как и всей кровли, нужно производить в сухую безветренную погоду. При этом нужно обязательно использовать страховочные устройства. Перед началом работы нельзя принимать сильнодействующих лекарств, а тем более принимать спиртное.
Монтаж прямого конька
Установка прямого конька производится в следующем порядке:
Часть сплошной обрешётки укрывается гидроизолирующей полиэтиленовой плёнкой. Её минимальная толщина должна составлять не менее 200 микрон.
Поверх гидроизоляции прокладывается уплотнитель с отверстиями для обеспечения вентиляции пространства под коньком. Выбор материала для этого зависит от вида кровельного покрытия.
Установка собственно коньковой планки производится самонарезающими винтами или шиферными гвоздями. При этом в любом случае необходимо использовать эластичные прокладки. Их нужно закупить при комплектации материала для крыши. Прокладки можно изготовить самостоятельно, используя транспортёрную ленту и трубчатую просечку. Её недостаток состоит в том, что она чёрного цвета и не всегда гармонирует с цветом основного покрытия
А это немаловажно для экстерьера здания.
Установка коньковой планки производится самонарезающими винтами или шиферными гвоздями
Круглая коньковая планка
Круглый конёк чаще всего применяется при установке покрытия из металлочерепицы. При укладке расстояние между краями двух скатов должно быть не более 200 миллиметров, что позволит достаточно надёжно его перекрыть. Далее:
- Под планку устанавливается воздухопроницаемый уплотнитель. Его можно заменить стеклотканью или минеральной ватой, обеспечив продувы. Вентилируемое пространство под коньком образуется контробрешёткой.
- Крепление производится самонарезающими винтами из комплекта поставки с упругими шайбами соответствующего цвета.
- Торцы коньков закрываются заглушками.
- Возможен вариант с использованием дополнительной фиксации кровельного покрытия. При этом на стык укладывается брусок 50х100 миллиметров. Поверх него устанавливается металлическая лента толщиной до 0,5 миллиметра, которая крепится одновременно с краями конька саморезами.
При монтаже круглого конька расстояние между краями двух скатов должно быть не более 200 миллиметров, что позволит достаточно надёжно его перекрыть
Прямоугольный (П-образный) конёк
Прямоугольная коньковая планка монтируется с использованием поддерживающего бруска, который устанавливается вдоль линии конька по линии пересечения скатов. При ширине прямоугольного выступа более 50 миллиметров возможен прогиб этой детали в результате длительной эксплуатации кровли. Уплотнением может служить любой подходящий материал, часто используется поролон. Крепление производится саморезами подходящего размера.
Прямоугольный конёк монтируется с использованием поддерживающего бруска, который устанавливается по линии пересечения скатов
Расчёт высоты конька для крыши дома
Для вычисления высоты конька используются разные методы, но математический является наиболее популярным. В таком случае используется формула H=0,5×B×K. В этой формуле H-искомая высота кровельного конька, B-ширина здания, K-коэффициент зависимости от уклона крыши, который подбирают по таблице. С помощью данных показателей возможно самостоятельно рассчитать высоту конька, но также можно воспользоваться онлайн-калькуляторами, введя имеющиеся данные.
Таблица: значение коэффициента в зависимости от уклона кровли
| Уклон кровли | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 |
| Коэффициент | 0,08 | 0,17 | 0,26 | 0,36 | 0,47 | 0,59 | 0,79 | 0,86 | 1,0 |
Математический пример расчёт оптимален для скатных крыш, но по такому же принципу осуществляется расчёт высоты плоской односкатной кровли. Предварительно определяются все нужные параметры в зависимости от типа, конструкции кровли, что должно быть указано в проекте.
Высота конька двухскатной крыши
Как рассчитать высоту конька двухскатной крыши и не наделать ошибок? Выше указан самый простой способ определить высоту крыши для двускатной ее разновидности. Используется для этого математическая формула. Но существует еще один способ расчета – графический. Изначально делается чертеж на бумаге, после чего измеряются полученные величины.
Принцип такого метода – перенести в точном пропорциональном соотношении в меньшем масштабе реальные параметры конструкции крыши.
Несмотря на то, что способ считают не таким точным, как математический, многим он удобен и также позволяет узнать необходимые результаты.
Алгоритм действий такой:
- Чертится равнобедренный треугольник и проводится меридиану – это и будет высота конька.
- Чертить треугольник необходимо, отталкиваясь от выбранного ранее угла наклона в зависимости от индивидуальных параметров дома и его месторасположения.
- Для того чтобы начертить точно угол наклона крыши, следует воспользоваться транспортиром.
- После того, как треугольник будет начерчен, проводиться измерение получившейся меридианы, т.е. высоты конька.
Такой способ особенно удобен для тех, кто собирается оборудовать чердак под помещение жилого типа. В этой ситуации есть возможность наглядно определить и обозначить все необходимые параметры.
Высота двухскатной крыши
Процесс монтажа
По окончании работ с укрытием крыши профлистом, можно приступать к установке конька. Стоит упомянуть, что края листов металла не должны соприкасаться друг с другом, а должны выдерживать расстояние в 5-10 см от верхней точки кровельной конструкции.

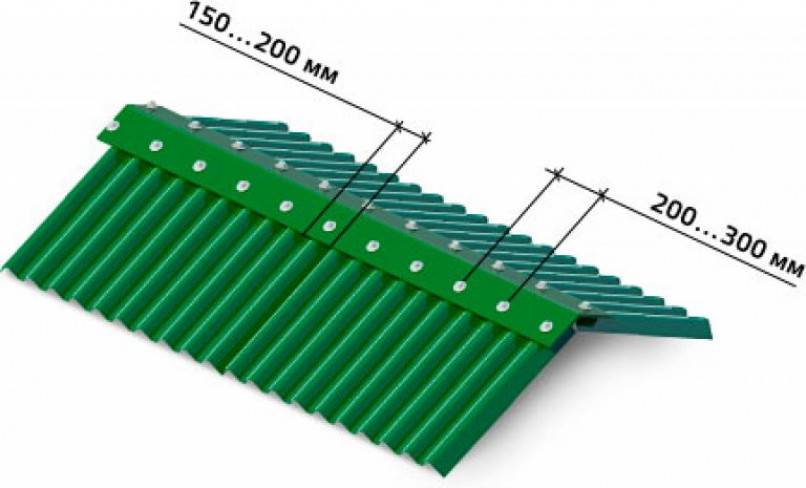

Схема крепления конька к профнастилу
Чтобы конек можно было хорошо прикрепить, на верхних краях скатов заранее устанавливаются дополнительные бруски обрешетки, именно в них и будут загонятся кровельные саморезы. Но эти нюансы должны быть учтены еще до монтажа конька. Начинать монтажные работы нужно не той стороны, с которой обычно дуют сильные ветры, а с противоположной и двигаться так сказать, навстречу ветру
Процесс установки конька:
- Монтаж уплотнителя. Его можно приклеить как к обратной стороне конька, так и к самой крыше. В любом варианте, уплотнитель должен располагаться на расстоянии 3 см от внешнего края планки.
- Укладка конька. Элементы накладываются друг на друга внахлест на 15-20 см.
- После выравнивания конька он окончательно закрепляется кровельными саморезами. Они загоняются сквозь металл в обрешетку. Саморезы стоит крепить с шагом 30-40 см друг от друга и на расстоянии в несколько сантиметров от краев планки. Для удобства монтажа можно сначала закрепить конек с двух краев и уже потом вкрутить все оставшиеся саморезы. Для этого стоит использовать шуруповерт.
Расчет вальмовой крыши
Расчет стропильной системы вальмовой крыши выполняется с учетом таких предпосылок:
ветровая нагрузка в регионе. Чем она выше, тем более пологим должен быть скат, и тем прочнее вся конструкция. Для нивелирования сильного ветра центральные и диагональные стропила делаются более толстыми;
количество осадков. Наблюдается обратная зависимость. Чем выше число осадков – тем более крутым должен быть скат, чтобы снег и дождь не создавали давления на стропильную систему;
вид кровельного материала. Каждый тип кровельный материал выдвигает свои требования к обрешетке, а также имеет определенный вес. Эти факторы нужно учитывать еще на этапе проектирования;
необходимость утепления крыши. В этом случае шаг установки стропил рассчитывают с учетом ширины теплоизоляционного материала. Кроме того, расстояние между стропилами зависит от сорта и сечения древесины.
Таблица параметров расстояния между стропилами в зависимости от сечения бруса и сорта древесины
Расчет кровельного материала выполняется по формулам с учетом угла наклона крыши. Оптимальный уклон крыши для кровельных материалов разных видов приведен в таблице:
Таблица – угол наклона крыши в зависимости от кровельного материалаТаблица – угол наклона крыши в зависимости от типа покрытия
Наклон угла ската определяет заложение стропил. В свою очередь, заложение промежуточного стропила рассчитывается следующим образом:
- сначала на верхнюю обвязку торцевой стены наносится осевая линия;
- затем вычисляется половина толщины коньковой балки, и наносится линия размещения первого из числа центральных промежуточных стропил;
- далее совмещается конец замерной рейки и линия размещения размеченного выше центрального промежуточного стропила;
- на противоположный конец замерной рейки наносится линия внутреннего контура боковой стены;
- полученная точка является заложением промежуточного стропила.
Соотношение между длиной стропил и их заложение рассчитывается с помощью поправочного коэффициента, величина которого зависит от угла наклона ската кровли. Длина стропильной ноги определяется путем умножения заложения на коэффициент.
Материал подготовлен для сайта www.moydomik.net
Формулы для расчета вальмовой крыши
| Высота конька | Чертеж для расчета высоты конька вальмовой крыши | |
| Длина конькового бруса | Длина дома минус его ширина | Чертеж для расчета длины конькового бруса вальмовой крыши |
| Длина центральных стропил (трапеции) | Формула для расчета длины центральных стропил | Теорема Пифагора |
| Длина рядовых стропил | Рассчитывается аналогично длине центральных стропил | |
| Удлинение стропила для формирования каркасного свеса | Чертеж для расчета насколько необходимо удлинить стропила для свеса | |
| Угол наклона рядовых стропил | Формула для расчета угла наклона рядовых стропил | Чертеж для расчета угла наклона рядовых (промежуточных) стропил |
| Длина диагональных вальмовых стропил | Формула для расчета длины диагональных стропил | Схема для расчета длины диагональных стропил вальмовой крыши |
| Нарожники (короткие стропила) | Первое короткое стропило | Чертеж для расчета 1-го короткого стропила вальмовой крыши |
| Второе короткое стропило | Схема для расчета 2-го короткого стропила вальмовой крыши | |
| Площадь вальмовой крыши | Формула для расчета площади вальмовой кровли | Чертеж для расчета площади вальмовой крыши |
Как рассчитать площадь вальмовой крыши?
Чтобы знать, сколько покупать кровельного материала, необходимо знать общую площадь кровли.
Для этого нужно всю крышу разбить на составляющие простые геометрические фигуры и сделать расчет для каждой из них.
Расчет площади вальмовой крыши – формулы
Расчет площади вальмовой кровли позволяет заранее определить не только затраты на приобретение кровельных материалов и монтаж, но и определить требования к материалам, а также необходимость обустройства и точную конфигурацию обрешетки.
Из каких элементов состоит крыша дома
Крыша — это общее понятие конструкции, которая закрывает пространство над головой от осадков, солнечных лучей и других внешних воздействий. В частном домостроительстве под крышей подразумевают многослойную конструкцию, расположенную на специальных монтажных узлах — балках, лагах, которые, в свою очередь, крепятся к стенам и перекрытиям дома. Кровля, состоящая из ряда слоев различных материалов, получила название кровельного пирога.
Общий проект крыши и расходы на ее возведение или ремонт в значительной степени зависят от кровельных материалов, которые будут использоваться. При этом, вне зависимости от их характеристик, общая схема кровельного пирога состоит из таких элементов (перечисление снизу вверх):
Особенности монтажа двухскатной крыши из профнастила
Двухскатная крыша из профнастила – распространенная современная кровля частных домов и домиков на дачных участках. Она сочетает в себе хорошие функциональные качества и отличный дизайн, а также более проста в исполнении, чем четырехскатная.
Элементы двухскатной крыши
Двухскатная (другое название – щипцовая) крыша состоит из двух состыкованных под углом скатов. На оставшихся сторонах торцы имеют форму треугольника.
Бывает несколько разновидностей:
- классическая, – скаты наклонены под одинаковым углом, а конек находится на средней оси;
- несимметричная, углы отличаются, конек смещена в одну из сторон;
- с соединением на разной высоте (не по коньку) – требуют сооружения вертикальных перегородок для опоры.
Двухскатные крыши из профнастила популярны благодаря освобождаемому объему чердачного пространства, что позволяет сделать мансарду или обустроить помещение под другие нужды.
Профнастил для двухскатной крыши
Однозначного ответа на вопрос, какой профнастил лучше подойдет для того, чтобы покрыть двухскатную крышу, нет. При выборе учитывают целый комплекс факторов: от угла наклона (минимальный регламентирован СНиП и рекомендациями производителя), до обрешетки и региона.
Кровельный материал с маркировкой Н имеет большую прочность, чем НС и С. Он способен выдерживать солидные нагрузки, однако дорогостоящ. Тонкий НС профнастил можно постелить только на двускатные крыши с как можно более крутым углом. При малом уклоне возможны деформации листов.
Несущий каркас
Двухскатная стропильная система бывает:
- наклонная, – стропила соединяются на коньковой балке;
- висячая, – балки стыкуются вместе, а опираются лишь на стены.
За распределение нагрузки отвечает – мауэрлат. Этот деревянный брус крепится к стенам закладными деталями и «забирает» нагрузку от стропил. В брусе в местах стыковки выполняются прорези, в которые «входит» стропило и крепится гвоздями.
Для устройства стропил двухскатной крыши из профнастила чаще всего применяется доска сечением 150х50 мм
Особое внимание уделяется положению фронтальных (крайних) стропил. Контроль за углом остальных (устанавливаемых примерно через 1 метра) ведется с помощью натянутых шнуров
Утепление кровли
После окончания монтажа «скелета» кровли, приступают к изготовлению «кровельного пирога».
Если чердак предполагается нежилым, достаточно гидроизоляции, а утепление ведется на перекрытии жилого этажа. Если планируется устроить мансарду, утеплитель кладется со стороны чердака на гидроизоляцию между стропилами и защищается паронепроницаемой мембранной пленкой.
Устройство обрешетки
С наружной стороны крыши, над гидроизоляцией, к стропильным ногам крепятся брусья. Такая контробрешетка предназначена для вентиляции под профлистом. На контробрешетку двухскатной крыши, в свою очередь, крепится обрешетка под профнастил. Она для «тонких» типов профнастила выполняется сплошной, для остальных – с шагом около 50 см.
Монтаж профлистов
Листы кровельного профнастила на двухскатной крыше легко смонтировать своими руками: они крепятся к обрешетке саморезами с резиновыми шайбами.
Для небольших размеров листа достаточно двух «линий» крепежа – на расстоянии 150-200 мм от краев. Для длинных желателен дополнительный крепеж посредине.
Рекомендуется для лучшей защиты от ветровой нагрузки крепить листы по каждой волне, а стыки соединять заклепками.
Монтаж обязательно начинать с нижнего ряда. Для лучшей защиты от проникновения влаги в подкровельное покрытие, нахлест на листы должен составлять 150-200 мм.
Устройство конька
Наиболее проблемная зона двухскатной крыши – соединение двух кровельных плоскостей. Здесь для защиты нужно смонтировать специальный конек из гладкого металла в цвет основным листам. Он крепится к обрешетке саморезами и уплотняется герметиком. При этом предусматривается вентиляционный зазор 40-50 мм.
Фронтон – обязательный элемент
Для защиты двухскатной крыши от «бокового» попадания осадков необходимо устроить фронтон, выпустив профнастил за кладку не менее чем 400 мм. На свесах со сторон покрытых профнастилом дополнительно обустраивают желоба для отвода воды.
Скатная кровля
Чтобы не путаться в терминах, для начала поясню, чем отличается крыша от кровли.
Крыша является верхней частью любого здания и представляет из себя сложную конструкцию, состоящую из стропильной системы, обрешетки, кровельного пирога, карнизов, фронтонов и других элементов.
Кровля — лишь одна из важных составляющих всей крыши, а именно — верхний слой кровельного пирога. Но именно она придает всему дому свой особенный стиль и влияет на общее эстетическое восприятие.
И так как крыша — это вся конструкция, состоящая из множества элементов, правильнее при выборе внешнего вида говорить о форме именно скатной кровли, которая и определяет визуальное восприятие.
Под скатной кровлей подразумевают конструкцию крыши с уклоном, предназначенным для беспрепятственного стекания дождевых вод и талого снега. Одна из особенностей такой крыши в том, что под ней можно запросто обустроить дополнительное жилое пространство мансардного или полумансардного типа, если позволяет ее форма и уклон скатов.
Конструкция крыши и оптимальный кровельный материал определяются ещё на стадии проектирования в зависимости от дизайна всего сооружения. При этом необходимо учесть, что не все виды кровельного материала одинаково подходят ко всем формам скатной кровли ввиду своих характеристик.
Ваше решение о выборе в дальнейшем повлияет на комфорт проживания и длительность срока эксплуатации дома в целом.
Крыши классифицируют по разным параметрам, наиболее распространенные из них следующие:
Сколько скатов может быть у крыши
Скат крыши — это одна плоскость кровли с наклоном по горизонту. В зависимости от их количества крыши бывают:
- Односкатные — с одним уклоном кровли между двумя параллельными стенами.
- Двухскатная — две прямоугольные плоскости, соединенные по коньку.
- Четырёхскатная: а) шатровая — четыре треугольные плоскости, примыкающие друг к другу с общим соединением в одной верхней точке, не имеет конька.б) Вальмовая — два противоположных ската от конька до карниза (вальмы) треугольной формы, и две плоскости в форме трапеции с других сторон. в) Полувальмовая — с «урезанными» вальмами; г) Бубновая и прочие.
- Многоскатная — ломаная (мансардная), многощипцовая, шпилеобразная и другие виды кровли.
Выбор формы крыши зависит не только от желания хозяина, но и от его материальных возможностей. Чем сложнее конструкция кровли, тем дороже её реализация, как по материалу, так и по работе. Ниже я приведу примеры фото домов с различными формами скатной кровли — как уже перечисленных выше, так и некоторых других.
А пока несколько слов об угле наклона скатов, которые определяют внешний вид кровли.
Какой уклон крыши должен быть у частного дома
Какие факторы влияют на расчет уклона ската:
Климат и погодные условия в данной местности. Например, важна средняя высота снежного покрова в зимнее время. Чем она больше, тем больше должен быть у кровли угол наклона, иначе снежные массы не будут сходить, большая нагрузка может вызвать деформацию стропильной конструкции, а при оттепели появятся протечки.
- Вид кровельного материала. У каждого материала свои характеристики и технологии монтажа, от которых зависит угол наклона для отсутствия протекания или деформации.
- Наличие или отсутствие в плане мансардного помещения.
- Количество скатов. Например, у односкатной крыши наклон меньше многоскатной по ряду объективных причин.
- Визуальная составляющая, связанная с архитектурой всего строения.
Как я уже говорил, количество скатов крыши частного дома варьируется от одного до нескольких, и у каждого может быть свой угол уклона. Для более простых форм скатной кровли оптимальными считаются уклоны от 10 до 45 градусов, но, например, для шпилеобразной или «ломаной» крыши допустимы углы наклона, приближающиеся к 90°.
Разновидности кровельного покрытия и коньков
Способ устройства конькового прогона находится в непосредственной зависимости от типа кровельного покрытия. Поэтому о монтаже конька необходимо думать уже на этапе выбора покрытия для кровли.
При выполнении кровли на основе асбестоцементных листов надо приобретать имеющиеся в продаже особые фасонные элементы в форме желоба, укладываемого на доски или коньковый брус и прикрепляемого к ним при помощи шиферных гвоздей с прокладкой из резины. Непременно надо провести гидроизоляцию деревянных кровельных элементов. До начала монтажа элементов конька на основе шифера коньковый брус следует покрыть рубероидной лентой.
Коньковые элементы из асбестоцемента бывают неправильной геометрической формы – а именно: они чуть уже с одного торца. Этот торец должен быть накрыт последующим шиферным элементом. При этом нахлест составляет как минимум 7 см. Для укрепления первого элемента используется противоветровая скоба.
При создании кровельных коньков с помощью фрагментов на основе керамики необходимо использовать известковый раствор и проволоку (применяется для крепления).
Устройство конька для кровли из рулонных материалов осуществляется посредством наклейки этих самых материалов. Способ укладки полотнищ определяется величиной уклона кровельных скатов. Если величина уклона небольшая, укладка полотнищ производится параллельно коньку со значительным нахлестом. При большом угле уклона полотнища необходимо укладывать параллельно водостоку. При монтаже конька укладку рулонных материалов рекомендуется осуществлять в перпендикулярном коньку направлении. При этом минимальный нахлест листов должен составлять 25 см.
Если выбрано кровельное покрытие на основе оцинкованного железа, как правило, коньки нужно изготавливать самостоятельно, хотя следует отметить, что строительные магазины предлагают и готовые элементы размерами до 2 метров.
В случае самостоятельного изготовления конька следует определить точные параметры кровли. После этого из стального листа с оцинкованной поверхностью вырезают нужную планку, которой придают угловую форму. При этом используется деревянный молоток (киянка). Применение обычного металлического молотка нецелесообразно, поскольку он повреждает цинковое покрытие, что приводит к незащищенности конька от воздействия влаги и ее быстрой порче.
Специфика крыши такого типа
Вальмовую кровлю образуют такие узлы (схема):
Конёк служит вершиной крыши. Это линия, образованная стропильными тандемами на участке их скрепления. Специфика конька – он проигрывает в длине перекрываемому строению.
Вальмы. Это скаты треугольной формы. Они позиционируются над торцевыми стенами и используются вместо фронтона. Их составляют диагональные и промежуточные стропила (ДС и ПС).
Скаты. Их форма- трапеция. Их начало получается от конька, а завершение – в свесе.
Рёбра. Это углы, получившиеся в зонах скрепления вальм и скатов. Количество вальм равно числу ДС. Их итоговое число – 4.
Водосточная сеть. Её составляющие: воронки, трубы и желоба. Она позволяет отводить ненужную жидкость с поверхности такой крыши в канализацию.
