Особенности применения конька для односкатной крыши и нюансы его установки

Что такое конек для металлочерепицы

Конек крыши из металлочерепицы — это самый верхний конструктивный элемент крыши, монтируемый по линии пересечения ее скатов. Его назначение состоит в выполнении нескольких функций:

  1. Гидроизоляция стыка кровельных скатов. Поскольку на сходящихся скатах крыши между верхними листами металлочерепицы неизбежно остается некоторое пространство, это место нуждается в защите от проникновения влаги. Изогнутая форма конька позволяет укрыть щель между скатами, тем самым предотвратив попадание влаги внутри кровельного пирога.
  2. Вентиляция. При изменении температуры воздуха с обратной стороны металлочерепицы может образовываться конденсат. Эта влага способна привести как к коррозии металла самого кровельного материала, так и к намоканию расположенного ниже утеплителя. При наличии же конька сконденсировавшаяся вода получает возможность испаряться и отводиться вместе с потоками нагревающегося под металлом воздуха.
  3. Декор. Кровельные коньки выпускаются разнообразных форм и расцветок, что позволяет применять их в качестве декоративных элементов. Кроме того, наличие конька придает крыше законченный вид.

ВАЖНО! Конструктивно конек представляет собой металлическую полосу, которой придан определенный профиль. Как и металлочерепица, коньковые элементы имеют защитное покрытие из полимерных материалов или краски

Окрашиваться могут как в тон скатов, так и в контрастные им отттенки

По кромкам конька имеется отбортовка, упрощающая стык с листами основного кровельного покрытия

Окрашиваться могут как в тон скатов, так и в контрастные им отттенки. По кромкам конька имеется отбортовка, упрощающая стык с листами основного кровельного покрытия.

В комплект, помимо собственно коньковой планки, входит следующее:

  • боковые заглушки, предотвращающие попадание мусора под крышу;
  • крепления;
  • уплотняющие шайбы для обеспечения гидроизоляции.

На крышах сложной формы дополнительно используют стыковочные элементы, позволяющие герметично состыковать несколько линий верхних кромок кровельных скатов.

Проектирование односкатных крыш. Что учесть ↑

Планируя сборку односкатной крыши нужно учесть и рассчитать множество факторов: схему стропильной системы, угол наклона, нагрузки, подобрать соответствующие материалы. В итоге должен получится чертеж с полной информацией о будущей крыше.

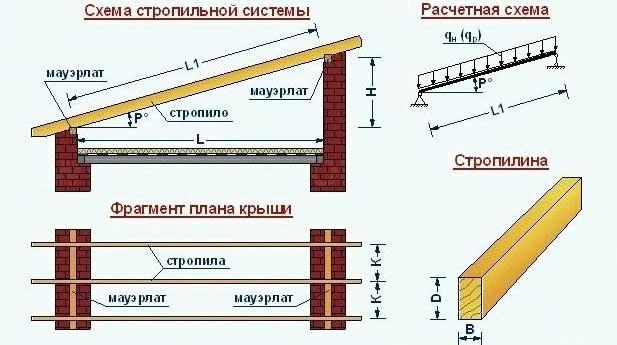

Классическая схема односкатной стропильной системы, это уложенные поперек строения балки с креплением, к мауэрлату , установленному вдоль несущих стен. Это так называемая односкатная крыша с простыми наслонными стропилами. Но подобный вариант возможен только при пролетах с длиной не более чем 4500 мм. Но, допускается использование односкатных крыш с большей протяженностью.

  • При ширине пролета в 5000-6000 мм, наслонные стропила нужно усилить подкосами, которые опираться на несущую стену с дополнительным мауэрлатом. Если ширина пролетов достигает значения 6000-7500 мм, потребуется собрать более сложный вариант – с упором на шпренгельную ферму. В конструкцию добавляется бабка, поддерживающая дополнительный брус, на который опирается стропило. Естественно стойки (бабки) дополнительно усиливаются подкосами.

Кроме выбора схемы устройства стропильной системы на стадии проекта потребуется спланировать шаг между балками, а также их сечение. Такие параметры зависят тоже от ширины пролета и используемой длинны стропил между несущими стенами. Общие рекомендации следующие:

  • При длине стропильной балки до 3000 мм ее сечение подбирается в пределах 80×100 или 90×160 мм. Шаг между отдельными элементами должен составлять от 1100 до 2100 мм (зависимо от сечения!). Если стропило длиной 6500 мм, в таком случае подбирается сечение бруса 120×220 мм с шагом между деталями 1100-1400 мм.

Но, кроме выбора соответствующего сечения стропильных балок, и схемы сборки очень важным фактором является угол наклона будущей крыши.

Выбор угла наклона ската ↑

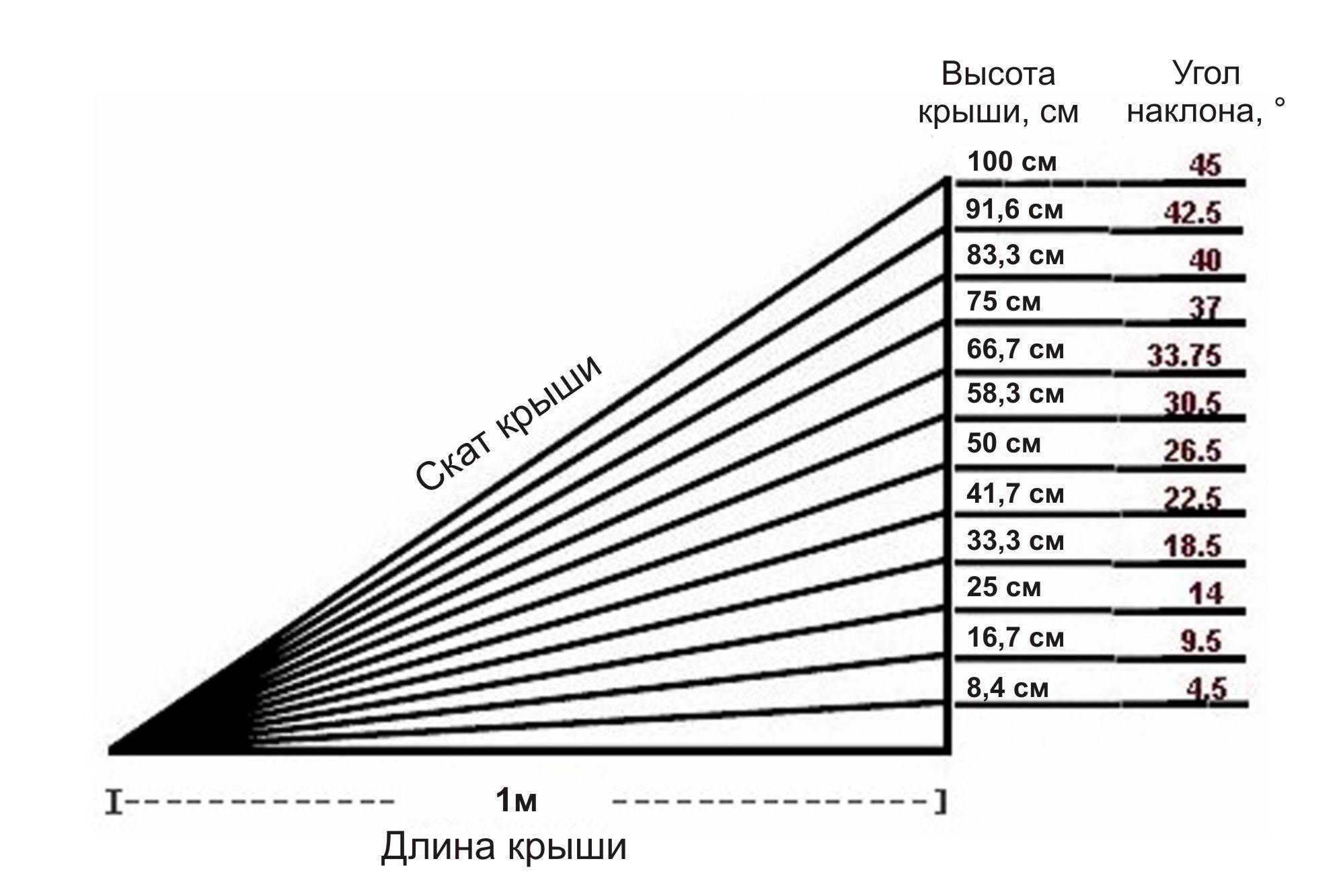

От угла наклона собираемого ската зависит будущее функционирование крыши, а также ее прочность. Оптимальный уклон должен обеспечивать удаление осадков с плоскости (в особенности снега), невысокую ветровую нагрузку, а также устойчивое крепление кровельного настила.

Стоит также учитывать тип используемого кровельного материала, который также рекомендуется использовать при различных углах падения скатов. К примеру можно воспользоваться данными из приведенной ниже таблицы.

Тип кровельного материалаРекомендуемый угол наклона в градусах
Металлочерепица30
Рулонные настилы (рубероид)Не более 5
Профнастил8 и более
Шиферный лист20-30

Подбирая углы наклона ската и кровельный материал нужно учесть, что плоскости с небольшими уклонами придется очищать от накопившихся масс снега, поэтому лучше всего подобрать настил способный выдержать вес человека без последующих деформаций.

Фото односкатной крыши

https://www.youtube.com/watch?v=isx9IagCHIA

Также рекомендуем просмотреть:

  • Конек крыши
  • Система крыши
  • Угол крыши
  • Устройство крыши
  • Ломаная крыша
  • Проект крыши
  • Утепление крыши
  • Четырехскатная крыша
  • Мансардная крыша
  • Вальмовая крыша
  • Крыша дома своими руками
  • Труба на крыше
  • Крыша из ондулина
  • Гидроизоляция крыши
  • Течет крыша
  • Ремонт крыши
  • Правильная крыша
  • Плоская крыша
  • Крыша из шифера
  • Как сделать крышу
  • Стропильная система
  • Крыша из металлочерепицы
  • Снегозадержатели на крышу
  • Кровля крыши
  • Снег на крыше
  • Профнастил для крыши
  • Крыша гаража
  • Красивая крыша
  • Зеленая крыша
  • Установка крыши
  • Двухскатная крыша
  • Крыша бани
  • Монтаж крыши
  • Покрыть крышу
  • Крыша дома

Устройство односкатной крыши: расчет количества материалов

Определить сколько именно нужно тех или иных материалов для монтажа кровельной конструкции может быть достаточно сложно. Поэтому данный вопрос можно доверить опытным специалистам или же как минимум воспользоваться одним из специальных строительных калькуляторов. Последние в большом количестве можно найти в интернете на специализированных ресурсах, так что с этим проблем быть не должно.

Если речь идет о брусе, его количество и сечение зависят от параметров ската. Длина стропил односкатной крыши определяет высоту и длину бруса, а расстояние между стропильными ногами должно быть в пределах 0,6-1 м. Чем тоньше брус, тем ближе друг к другу нужно устанавливать стропила.

Конструкция

Односкатная крыша имеет две точки опоры, разница высот задает уклон скатов. Итак, конструкция состоит из таких элементов:

  1. Стропильной системы – совокупность опорных элементов, которые используются для фиксации скатов кровли.
  2. Фронтонов – участки, которые ограниченные скатами и карнизом.
  3. Свеса – выступающая часть стропильной ноги, которая защищает от промокания конструкции в дождливую погоду.
  4. Кровельного материала с финишным покрытием, который защищает от атмосферных осадков.
  5. Утеплителя – используется для термоизоляции крыши.

Мауэрлат – крепкий брус, который является основанием крыши. С помощью него нагрузка распределяется равномерно.

Стропильные ноги – прочные и ровные бруски, из которых формируются скаты.

Обрешетка – сплошное или решетчастое основание, на которое настилается кровельный материал.

Чтобы правильно выполнить установку, следует знать обо всех особенностях конструкции.

Выбираем материал для подшивки карнизов

Ассортимент материалов, которые можно использовать для подшивки карнизов, в наши дни исключительно широк.

Безусловно, каждый из материалов имеет много и достоинств, и недостатков.

И выбирать материал следует в зависимости от материала кровли.

Следует сказать, что какой материал бы вы не выбрали, он в полной мере защитит кровельный карниз от атмосферной влаги, обеспечивает вентилирование кровли и ее утепление.

Софиты

Софиты на сегодняшний день являются самым популярным материалом для подшивки.

Следует сказать, что этот материал никуда больше не используют.

Так как предназначен исключительно для подшивки карнизов.

По своей сути материал является панелями из пластика, которые по внешнему виду напоминают сайдинг.

Но в этих панелях при их производстве изготавливают вентиляционные изделия.

От обычного сайдинга софиты отличаются наличием в составе ультрафиолет – стабилизаторов, которые делают материал невосприимчивым к ультрафиолету солнечных лучей.

Софиты из меди

Это материал, имеющий исключительно презентабельный и эстетичный внешний вид.

Такой материал отличается исключительной долговечностью, высокими прочностными характеристиками и огнестойкостью.

Недостаток у медных софитов всего один – высокая стоимость.

Софиты алюминиевые

Софиты, которые отличаются эластичностью, пожаростойкостью и малым весом.

При необходимости можно элементарно такое изделие заменить.

Стойкость краски алюминиевого софита очень хороша.

И даже под воздействием лучей Солнца не изменяется насыщенность цвета изделия.

Недостатков у алюминиевого софита также немного.

Вернее, всего один – несколько скудная цветовая гамма.

Софиты оцинкованные

Отличаются исключительной долговечностью и в дополнительном уходе не нуждаются.

Также такие софиты отличаются прочностью, не боятся огня и влаги.

Но недостаток у таких изделий тоже имеется.

Это большой вес.

Поэтому процесс их монтажа является более трудоемким, чем у софитов из другого материала.

Как просчитать уровень наклона?

Ключевой фактор, определяющий необходимый уровень наклона односкатной крыши – климат региона. Что бы предотвратить скопление снежных масс во время снегопадов, в северных районах рекомендуется проектировать крышу с углом не менее 30 градусов. Это позволит снизить нагрузку на кровлю за счет самопроизвольного схода снега.

Для географических зон с чрезмерной ветреностью требования кардинально противоположные. Резкий угол наклона усиливает парусность конструкции, снижая ее надежность. К примеру, воздействие ветра и нагрузка на крышу с углом 45 градусов будет в пять раз сильнее, по сравнению с аналогичной кровлей, имеющей наклон 10-11 градусов. Снеговую и ветровую нагрузки региона можно выяснить по специальным картам местности.


Эта карта помогает достаточно точно рассчитать среднегодовую снеговую нагрузку. Этот показатель важен при разработке проекта односкатной крыши и подборе материалов

Еще один параметр, влияющий на угол наклона – тип кровельного материала и его вес. Этот показатель регламентируется производителем. Сооружать конструкцию необходимо с учетом указанных рекомендаций. Несоблюдение этого требования может повлечь протекание конструкции.

Сложив все значения нагрузок, вы получаете финальную цифру расчета. Далее нужно сравнить его с показателями таблицы и подобрать параметры стропильной системы.


В этой таблице приведен ориентировочный расчет нагрузки, оказываемой на стропила. Изменив указанные данные на свои, вы получите расчетную нагрузку на 1 м2 кровли

Чем более пологая крыша устанавливается, тем качественнее должна быть гидроизоляция. Все стыки должны быть обработаны жидким влагоотталкивающим составом. Чаще используется битумная мастика или специальный герметик.

Стропила для односкатной крыши

Стропильная система односкатных крыш

Назначение стропильной системы – перераспределить на капитальные стены вес крыши со всеми действующими на неёнагрузками, постоянными и временными (от снега, ветра, осадков).

Стропильная система односкатной крыши – это её своеобразный скелет, её несущий каркас.

Расчет односкатной крыши при проектировании должен учитывать все нагрузки с повышающим коэффициентом. Если в последние годы отмечена тенденция к увеличению пиковых величин разового выпадения осадков или штормовых ветров, то нелишне будет учесть это в расчёте.

При этом справедливо будет заметить, что односкатные крыши из-за их низкой парусности испытывают меньшую нагрузку от ветра, чем их многоскатные модификации.

Если Вас заинтересовала наклонная односкатная крыша, то необходимо знать, что её конструктивное решение будет складываться из:

  • расположения опорных стен;
  • типа чердачного перекрытия;
  • наличия внутренних стен;
  • размеров и конфигурации постройки;
  • величины перекрываемого пролёта.

По способу опирания и способу крепления стропила подразделяются на:

  • скользящие;
  • наклонные;
  • висячие.

Скользящие стропила своим верхом опираются на коньковое бревно, а к стенами крепятся специальными металлическим уголками с подвижной «скользящей» пластиной. Скользящие типы стропил обычно применяют в бревенчатых домах, где усадка древесины при высыхании сруба весьма значительна (до 5% объёма древесины).

Усадочные напряжения столь велики, что легко разорвали бы жёсткое крепление элементов. Опасность представляет даже не столько сама усадка, сколько её неравномерность. Поэтому «скользящие» пластины, закреплённые на стропиле, имеют запас хода в проушинах уголков, прикреплённых к стене.

Опорой для наклонных стропил (стропильных ног) служат наружные стены строения. Своей соединённой верхней частью они опираются на коньковый брус, поддерживаемый стойками и подкосами. Внутренние стены служат основанием подкосам и стойкам.

Величина шага между стропильными системами назначается в пределах от 0,6 до 1,4 м.

Чем больше размеры кровли и её масса, тем с меньшим шагом устанавливают стропильные ноги. Сечение стропил подбирают с учётом веса кровельного покрытия и снеговой нагрузки. Каждый чертеж односкатной крыши должен содержать указания по размеру сечений всех элементов стропильной системы. После завершения монтажа наклонных стропил к ним крепят обрешётку (см. на видео ниже ), являющуюся основанием для кровельного покрытия.

Если тщательно изучить чертеж крыши односкатной с наклонными стропилами, то становится очевидным наличие дополнительной опоры подкосов и стоек на внутреннюю стену. Когда пролёт достаточно велик, а промежуточных опор стропилам нет, то применяются висячие стропила – самый сложный в исполнении тип стропил.

Они представляют собой собранную в одной плоскости треугольную конструкцию, включающую две соединенных в верхней точке стропильные ноги и горизонтальную нижнюю затяжку. Она связывает нижние концы стропильных ног. Именно благодаря затяжке, стропила не создают распорных нагрузок на стены, передавая на них только вертикально направленное давление от веса кровли.

Поэтому для висячей системы стропил устройство мауэрлата необязательно, что упрощает и удешевляет монтаж.

Ещё на земле «треугольники» висячих стропил соединяют попарно, скрепляя ноги брусками обрешётки, а стяжки – досками пола чердака. Затем каждую собранную таким образом объёмную ферму поднимают наверх и устанавливают в проектное положение на несущие стены.

Виды

Существуют разные конструкции стропильных систем, рассчитанные на эксплуатацию в разных условиях и обладающие собственной спецификой. Они отличаются способом опирания стропильных ног, а также типом распределения нагрузки на стены. Рассмотрим их по отдельности.

Наслонная

Наслонная конструкция стропил обычно используется в домах со средней (внутренней) несущей стеной. Стропильные ноги концами опираются на мауэрлат (противоположные точки), а средней частью — на внутреннюю несущую стену (точнее, на лежень через подкосы или промежуточные стойки).

Для повышения несущей способности каркаса, в систему внедряют подкосы. За их счет можно увеличить длину пролетов. Для 1-скатных крыш возможно применение наслонных стропил и без подкосов, но при пролетах не более 4,5 м. Подкосы увеличивают возможную длину до 6 м.

Висячая

Висячие стропила изготавливаются в виде готовых ферм, которые поднимают на крышу в собранном виде. Остается лишь установить их в нужном положении, прикрепляя концы к мауэрлату. Промежуточных опор, как правило, не имеется, поскольку концы стропил соединены между собой горизонтальной доской — затяжкой.

Она исключает распирание стен, что позволяет использовать висячие стропила на домах из слабых материалов (например, ячеистых бетонов). Для высоких построек такая конструкция используется редко, так как их сложнее перемещать и устанавливать из-за большого веса и размера.

Скользящая

Скользящие стропила — это не самостоятельная конструкция, а дополнительный элемент. Он необходим для компенсации усадки материала в процессе эксплуатации, возникающей из-за впитывания и отдачи атмосферной влаги.

Основным и определяющим элементом является скользящая опора, представляющая собой элемент крепления с продолговатым отверстием для крепежного элемента (болта).

При изменении размеров стропильной ноги болт перемещается по длине отверстия, компенсируя увеличение или уменьшение длины детали. Скользящие стропила могут иметь как наслонную, так и висячую общую конструкцию.

Угол наклона

Ключевая метрика при составлении проекта односкатной крыши – угол наклона. Меньший угол наклона (3-6 градусов) подходит для невентилируемых крыш, на поверхности которых могут располагаться насаждения или устанавливаться дополнительные элементы досуга. Угол наклона более 25 градусов позволяет создать достаточно пространства для свободной циркуляции воздуха сквозь слои крыши – кровельное покрытие, гидроизоляцию, пароизоляцию. По бокам крыши проделываются вентиляционные отверстия, обеспечивающие дополнительную циркуляцию воздуха.

Наклон ската зависит от климата, материала кровли. Рулонные материалы требуют меньшего угла – до 6 градусов. Укладка профнастила допускает величину угла более 25 градусов. Большой угол металлической кровли сокращает нагрузку на стропила, обрешетку. Металлочерепица требует большего наклона – минимальный угол составляет для нее 30 градусов. Большое количество осадков, выпадающих в районе размещения строения, требует угла наклона не менее 45 градусов.

Виды стропильной системы

Система стропильных элементов крыши – каркас, который несет на себе и распределяет вес крыши по периметру несущих стен, придавая устойчивость конструкции. В зависимости от размещений опор выделают два типа стропил:

Состав стропильной системы

Схема односкатной крыши для сооружения шириной до 4,5 м наслонного типа включает в себе ограниченное количество элементов. Основой для стропильной системы служит мауэрлат, изготовленный из прочного бруса 150х150 мм.

Его закрепляют на верхнюю обвязку постройки вдоль стен, на которые монтируют скаты. Чтобы сформировать уклон крыши, стены возводят разной высоты. Также крыше требуются стропильные ноги, из изготовляют из досок размером 50х150 мм.

С обои концов доски выполняют запилы для крепления стропил к мауэрлату. Ноги устанавливают на мауэрлатный брус, вставляя его в запилы, фиксируя с помощью металлических уголков.

Чтобы равномерно распределить вес кровельного материала на все стропильные ноги, требуется монтаж обрешетки. Для мягких видов кровли, не способных самостоятельно держать форму, используют сплошной тип обрешетки из влагостойких фанерных листов.

Если же используется профнастил или черепица, достаточно приколотить рейки 25х50 мм поперек стропил с шагом 20-13 см. В усложненную стропильную систему односкатной крыши входят затяжка, подкосы, стойка и бабка.

Все элементы изготавливают из древесины первого сорта, просушенной до оптимальной влажности 15-18%, ошкуренной и обработанной антисептической пропиткой глубокого проникновения.

Особенности конструкции односкатной крыши

Односкатная технология предполагает наличие одной скатной площади, возведенной с использованием стропильной системы. Несущая часть изготавливается из досок и бруса.

Края стропильных ног относятся к разряду наслонных, так как имеют опору под собой. Для покрытия может использоваться профнастил, листовой материал, мягкая кровля в рулонах, ондулин, пластик, керамическая плитка, металлочерепица и т.д.


Такой вид крыши может устанавливаться не только над пристройками к основному зданию: террасами, входными группами или техническими зданиями. Все чаще лаконичные односкатные конструкции сооружаются над частными жилыми домами

Особенность односкатной конструкции с сильным наклоном сводит к минимуму возможность накопления снежных масс и воды. Отвод осадков происходит автоматически за счет разницы в высоте опорных стен. Если же система кровли имеет пологую форму, ее необходимо оснащать желобом для стока воды.

В зависимости от функционального назначения, односкатные крыши делятся на:

  • Невентилируемые. Чаще устанавливаются при строительстве подсобных и рабочих помещений или террас.
  • Вентилируемые. Предполагают наличие воздушной прослойки между утепляющим и гидроизоляционным материалом.

Каждый элемент несущей конструкции укладывается поочередно и фиксируется на двух стенах постройки, разных по высоте. Все элементы соединяются посредством мауэрлата.


Мауэрлат – бревно или брус, уложенный поверх фронтальной и задней стен. Его функция – нижняя опора для крепления стропил

Крыша с одним скатом может иметь разные опорные элементы, в зависимости от предполагаемой высоты и конструкции.

В качестве опоры используются:

  • опорные столбы, на которые в дальнейшем может крепится обшивка;
  • несущие конструкции, изготовленные из пенобетона, кирпича или древесины.

Односкатная крыша включает несколько разновидностей: она может быть с чердаком или без него, холодная или оснащенная теплоизоляцией. Между потолочным перекрытием дома и кровлей можно обустроить жилую полу-мансарду или хозяйственную зону.

Тип опор кровли

Чисто конструктивно односкатная крыша – это стропильные ноги, которые одним концом упираются в фасадную стену постройки, другим в заднюю. При этом фасадная стена по высоте всегда выше, чем задняя. Это и создает наклон кровли. Чем выше разница высот, тем круче скат.

Соответственно опоры для односкатной крыши выступают стены здания. Но если:

  • пролет дома не превышает 4,5 м, то эта конструкция именно так и собирается;
  • пролет больше 4,5 м, то под стропила устанавливают опорные стойки из досок или брусов.

Чертеж односкатной крыши в зависимости от пролета дома.

Во втором случае опоры монтируются посередине длины каждой стропилы. Или другой вариант – устанавливают горизонтальный прогон из одного бруса, проходящего под стропилами посередине их длины. Под прогон монтируют стойки. Их количество уменьшают вдвое или втрое.

Особенности конструкции односкатной крыши

Техническое определение односкатной крыши полноценно отражает суть устройства. В ее составе есть лишь одна скатная плоскость, сформированная самобытной стропильной системой. Оба края стропильных ног имеют под собой надежную опору, потому безоговорочно относятся к разряду наслонных.

Элементы системы укладываются отдельно, устанавливаются на разные по высоте стенки, с которыми соединяются через мауэрлат. Последний из указанных составляющих крыши не похож на стандартную деревянную раму. Его роль играют два бруса, уложенных параллельно на каменные стены, аналогично расположенные бревна сруба или противоположные стороны обвязки каркасных построек.

Иногда, чтобы не запутаться в терминологии, вышележащий отрезок мауэрлата называют коньковым брусом. Однако коньковый перелом он не формирует, а работает как опора.

Функция опор для устройства крыши с одним скатом выполняется:

  • Непосредственно кирпичными, пенобетонными и деревянными несущими конструкциями.
  • Рядом опорных столбов, предназначенных или непредназначенных для последующей обшивки.

Конструктивная простота не мешает односкатным сооружениям включать внушительное количество разновидностей и подкатегорий. По аналогии с прочими скатными собратьями они могут быть утепленными и холодными. Односкатные крыши строят с чердаком или без него.

В чистом виде чердачные варианты встречаются нечасто, т.к. противопожарными нормами запрещено устраивать чердак ниже 1,6 м. Конструкции с одним скатом в основном пологие: наиболее распространенные величины уклона варьируют от 5º до 15º.

Чердак при таких пропорциях может быть устроен только в случае, если между кровельной системой и потолочным перекрытием будет устроена жилая полумансарда или подобное помещение для хозяйственных нужд.

Односкатные крыши сооружаются:

  • Над пристроенными к основному зданию террасами, банями, входными крыльцовыми группами, гаражами и др.
  • Над отдельно стоящими бытовыми и жилыми строениями.

В сфере оснащения крышами пристроек односкатные представляют максимально приемлемое техническое решение, исключающее вероятность накопления снежного мешка. В случае архитектурной необходимости альтернативой им могут послужить вальмовые конструкции. Они привлекают интересной формой, но разочаровывают увеличенными затратами и более сложной технологией сооружения.

Благодаря разнице в высоте опорных стенок отвод осадков со ската происходит самопроизвольно. Это значит, что в организации внутреннего стока нет нужды. Чаще всего к низкой стороне односкатной крыши крепится водосточный желоб, превосходно справляющийся с задачами водоотведения в летний и демисезонный период. Зимой на пологих скатах может скапливаться снег. Залежи осадков удаляют по правилам очищения плоских крыш.

Уклон односкатной крыши может быть обеспечен:

  • Традиционно разными по высоте стенами или рядами опорных столбов.
  • Половинчатыми фермами заводского или собственноручного производства, установленными на стены или ряды столбов равной высоты.
  • Прикрепленными к стене основного здания опорными конструкциями, расположенными выше уровня противоположной стены пристройки.

В качестве кровельного покрытия односкатных крыш используются преимущественно рулонные мягкие материалы, профлист, кровельная жесть, металлочерепица. Если требует архитектурный облик усадьбы, применяются пластик, сланцевая плитка, керамическая или цементно-песчаная черепица.

Заметим, что монтаж штучной кровли производится только при значении угла наклона, допущенного производителями материала. Незначительные по крутизне конструкции с одним скатом не покрывают дранкой, соломой, тростником из-за возможности быстрого загнивания.
