Коронки для подрозетников по бетону: виды, критерии выбора, цены

Коронка для подрозетников по бетону – назначение приспособления

Коронка для бетона является универсальным приспособлением, позволяющим формировать полости и каналы с повышенной чистотой поверхности для решения следующих задач:

монтажа розеток;
установки выключателей;
прокладки труб.

Рабочие характеристики инструмента позволяют бурить различные материалы:

бетонные поверхности;
каменную кладку;
кирпичные стены;
различные виды блоков.

Ранее, до появления алмазного или победитового инструмента, для выполнения аналогичных задач применялось обычное сверление с использованием перфоратора или электродрели, а также применялась болгарка, оснащенная кругом по бетону. Однако с появлением твердосплавных головок значительно упростилось выполнение электромонтажных операций. По эффективности применения коронки по бетону существенно превосходят устаревшие инструменты.

При помощи болгарки

Если подходящего инструмента нет, но результат нужен, можно использовать болгарку. Естественно, что это будет крайне неудобно, но мы рассмотрим детальный этап работы:

В первую очередь нарисуйте схему для качественного выполнения работы. Контуры розетки можно начертить карандашом.
Далее приготовьтесь вырезать болгаркой. Согласно технике безопасности, вам потребуется надеть очки, респиратор или марлевую повязку. Также позаботьтесь и о своей голове (следует надеть специальную каску).
Проводим болгаркой по начертанному контуру. Каждый надрез делаем тщательно, чтобы он имел определенную глубину. Всего полагается сделать не меньше четырех надрезов, но можно и больше.
Возьмите молоток или зубило, и начинайте вбивать в центре радиуса.

Коронки по бетону. Какие бывают?

Существует общепринятая классификация, которая выделяет несколько основных типов коронок по бетону под розетки или другие элементы. Перечислим наиболее часто встречающиеся:

Твердосплавные коронки из победита – наиболее популярные среди домашних мастеров для выполнения нескольких отверстий. Имеющие меньшую, по сравнению с аналогами, стоимость коронки этого типа отличаются прочностью и долговечностью. Однако есть и ограничение по использованию коронок с твердосплавными насадками (напайками): их применение на участках рабочего материала с арматурной структурой исключено ввиду возможности «вылета» напаек при попадании на элементы арматуры.

Размеры таких коронок очень различны в силу широкого спектра возможных работ в обычных условиях (для личного бытового использования): минимальный диаметр составляет 35 мм, большие диаметры лежат в диапазоне 110-120 мм.

Алмазные коронки для сверления бетона, которые на своих сегментах имеют технические (промышленные) алмазные вкрапления, могут быть использованы для сверления бетона и железобетона. С помощью такой коронки можно справиться даже с самыми твердыми стенами, включая кратковременные работы по металлической арматуре. Коронки с алмазной крошкой выполняют отверстия с очень ровными стенками.

Размеры алмазных коронок варьируются в широком диапазоне: от 25 -130 мм для бытовых работ до 600 мм для сверлильных промышленных аппаратов. Достаточно дорогие качественные экземпляры (цена варьируется в диапазоне 1000…8000 рублей: чем тоньше коронка и ее длина, тем она дешевле) оправдывают свое приобретение при выполнении большого объема работ, существенно экономя временные и трудовые затраты. Профессиональные мастера, выполняющие большие объемы сложных работ, отдают предпочтение именно этому типу.

Зона применения коронок с карбидно-вольфрамовым напылением — выполнение отверстий не только в кирпиче и бетоне, а также и в керамической или кафельной плитке. Совмещение в одном инструменте свойств и технических характеристик нескольких типов делает ненужным приобретение различных коронок и позволяет не менять их при выполнении комплексных работ, что существенно экономит время.

Мощность используемого для работы с карбидно-вольфрамовыми коронками перфоратора с шестигранным хвостовиком должна составлять не менее 800 Вт. Серьезным недостатком эксплуатации коронок данного типа стоит назвать их выход из строя при встрече в материале с арматурными/металлическими элементами.

Как выбрать

Здесь все больше зависит от ваших потребностей. В определенных ситуациях более логично будет взять буровые коронки по бетону, в других же для сверления. Выбор будет непосредственно влиять на эффективность вашей работы и результат, который вы получите.

Помимо этого, у каждой насадки есть свои характеристики, которые касаются материала, для работы с которым они предназначены – они указываются в описании.

Дальше стоит обращать внимание на производителя – несомненно будет плюсом, если поблизости есть сервисный центр, который поможет вам решить проблемы в случае износа или банальной поломки

Во многих случаях, поврежденные алмазы на лезвии можно восстановить в сервисном центре, что может сэкономить вам достаточно много денег. Выбирайте разумно.

Подрозетники и их классификация

Прежде чем приступить к непосредственной теме нашей статьи, необходимо четко уяснить, каким бывает подрозетник объект, для монтажа которого используется корончатое сверло. Розеток полным-полно у каждого в доме, но они не являются лишь той декоративной накладкой, которую мы видим на стене. Под ней скрывается клеммный блок для соединений со скрытой в стене электропроводкой (при монтаже проводки в доме из дерева, рекомендуют делать не скрытую, а накладную проводку). Он имеет определенные габаритные размеры в диаметральном плане и по глубине. Именно они определяют параметры подрозетника, какие сказываются на характеристиках коронки.

Каждый из производителей подрозетников предлагает свои решения, но все они, как правило, имеют круглое сечение и подгоняются под действующий стандарт. Материал стены (бетон, гипсокартон, дерево и т.п.) определяет некоторые характерные конструктивные особенности подрозетников, а также их классификацию.

Монтажные блоки для бетона. Это круглый пластиковый стакан, который не имеет каких-либо элементов для фиксации (в углублении садится на гипсовый раствор).

Монтажные блоки для гипсокартона, пластика. Это практически такие же стаканы из пластика, только имеющие дополнительные прижимные пластинки для фиксации с тыльной стороны листа.

Монтажные блоки для дерева. Представляют собой круглый металлический стакан (определяется нормами пожарной безопасности). Используются при монтаже скрытой проводки дереве. Адаптированы под монтаж в старые панельные конструкции.

Коротко о главном

Коронка – это насадка из группы сверл.

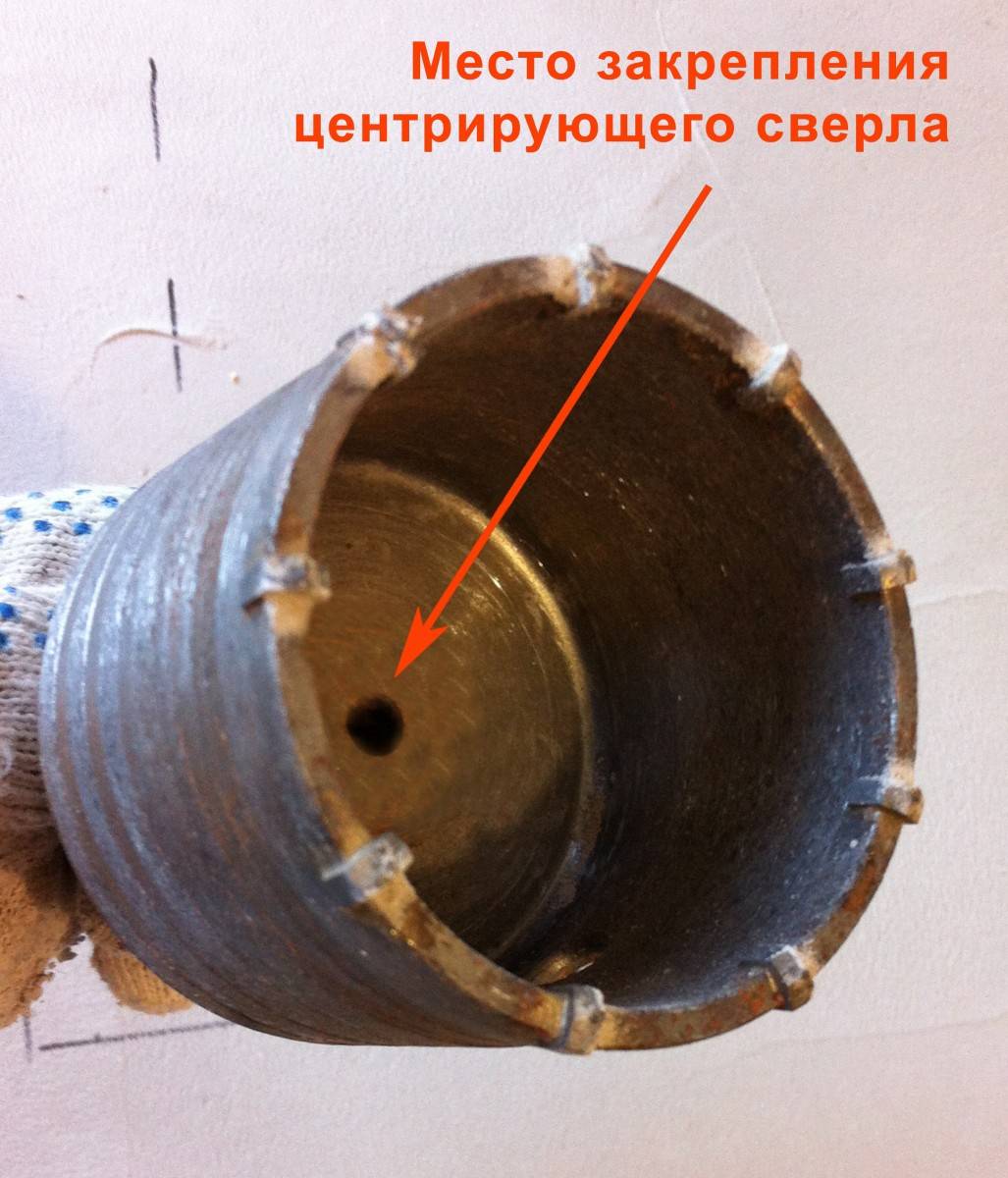

Состоит оснастка из основания с хвостовиком, центровочного сверла и чашеобразного бура.

Одной из главных характеристик инструмента является режущая кромка чаши: с алмазным, кобальтовым или карбидо-вольфрамовым напылением либо резцами.

Различаются насадки типом хвостовика: для дрели или перфоратора.

Разница между насадками также заключается в допустимых режимах работы: ударный либо безударный, для сухого или мокрого сверления.

Безударные коронки формируют отверстие идентичного диаметра с заявленным.

Ударные из-за вибраций оказывают разрушающее действие на стенки отверстия, поэтому оно получается немного большего размера.

Дольше служат и эффективнее работают алмазные коронки, остальные не подходят для работ с железобетоном.

Оценок 0

Обзор и описание основных видов коронок

Для эффективного вырезания отверстий в важно правильно подобрать коронку с учетом материала, в котором будет проводиться бурение. В зависимости от этого выбирается тип коронки, который определяется видом режущей насадки. Для бетонных, каменных и кирпичных перегородок используются следующие кромки:

Для бетонных, каменных и кирпичных перегородок используются следующие кромки:

Алмазные.
Карбидно-вольфрамовые.
Победитовые.

Расскажем подробно о каждом виде.

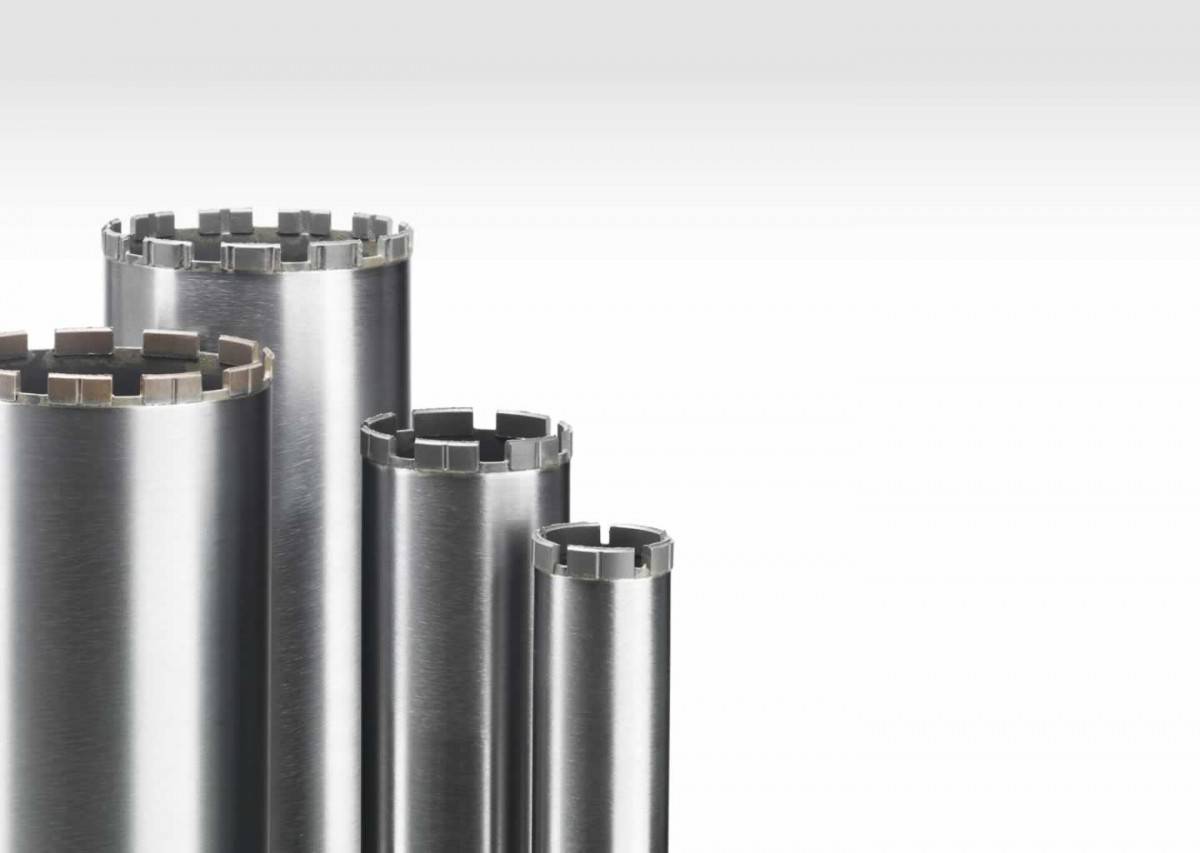

Алмазные

Особенность такого инструмента заключается в технологии безударного бурения. При таком способе получается более правильная геометрия отверстий, чем при вырезании инструментом с твердосплавными напайками.

Отверстия, пробуренные алмазной коронкой (А) и твердосплавной (В)

Существует две технологии бурения по бетону: «мокрое» и «сухое». Соответственно, для каждого из них применяются различные виды коронок.

Инструмент мокрой резки.

В таких коронках режущая часть представляет алмазные насадки, припаянные к основанию тугоплавким припоем. Если в процессе резки на кромку не будет податься вода для охлаждения, насадка быстро нагреется до пороговой температуры (около 600°С), после чего инструмент выйдет из строя.

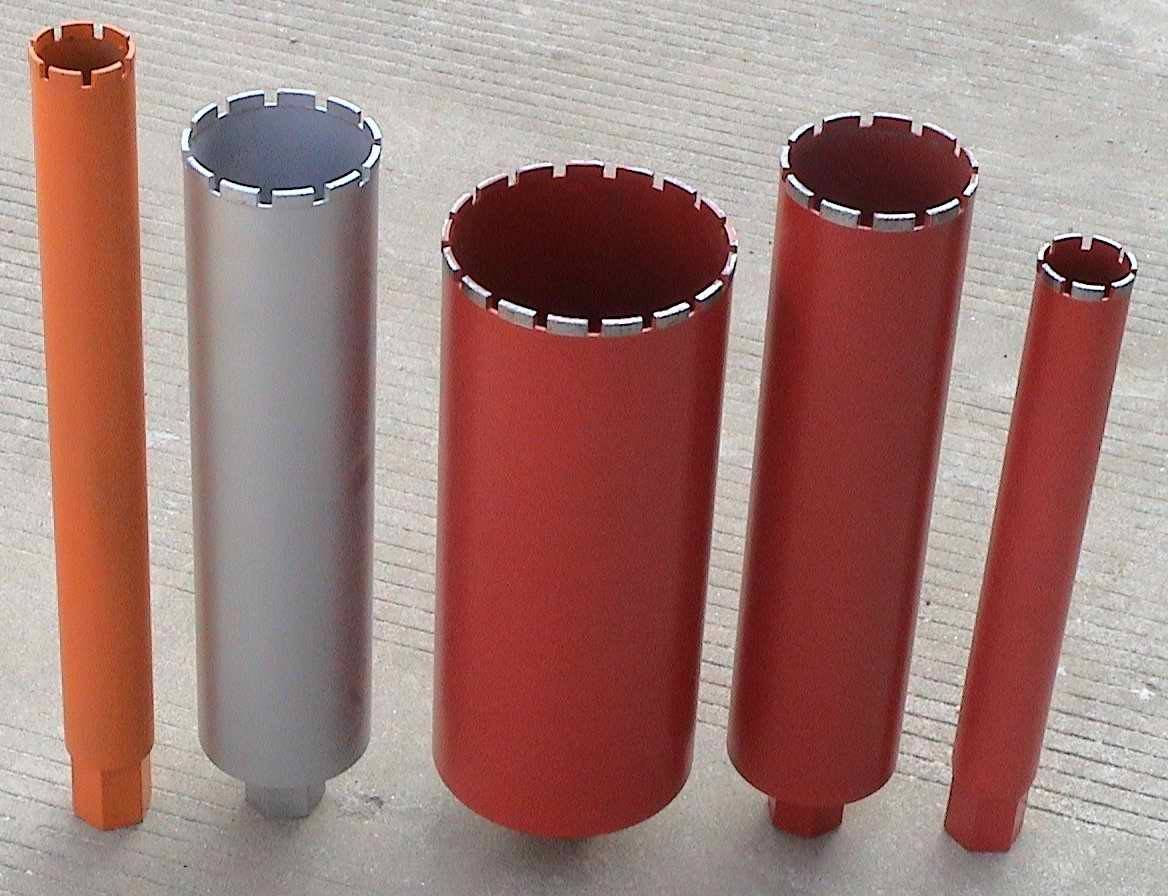

Коронки для мокрой резки Hilti Diamond Core

Пришедшую в негодность коронку данного типа, можно восстановить, не смотря на то, что это дорогой процесс, его стоимость будет ниже цены нового инструмента.

Инструмент сухой резки.

При изготовлении коронок, не требующих принудительного охлаждения, режущие насадки свариваются с основанием при помощи лазера. Такой инструмент может быть подвержен более высокой термальной нагрузке, но, к сожалению, при выходе из строя, он не подлежит восстановлению.

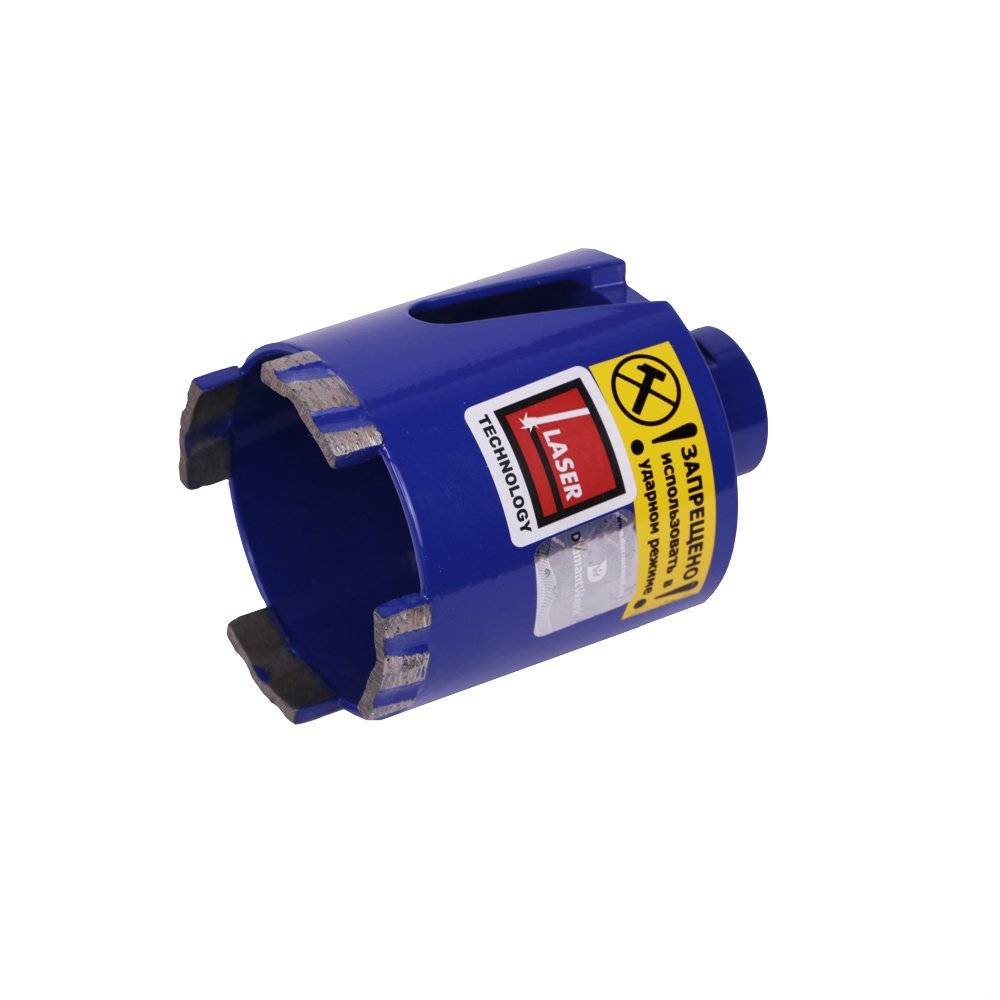

Коронки Rubi Foragres для сухой резки бетона

Преимущества и недостатки корончатых фрез с алмазным напылением.

Начнем с несомненных достоинств:

Такой инструмент может справиться даже с железобетоном, то есть, он способен перерезать стальную арматуру.
Низкий уровень шума и отсутствие пыли (при мокрой резке).
Не нарушается структура конструкции, поскольку применяется безударный метод.
Имеется возможность восстановления режущей поверхности (для инструмента мокрой резки).

Основной минус алмазных насадок – высокая стоимость, которая может быть компенсирована возможностью восстановления инструмента. Но это доступно только для корончатых фрез мокрой резки. Для работы с такими коронками требуется специальный бурильный инструмент, покупать который ради сверления десятка-другого отверстий не имеет смысла. Это техника профессионального уровня.

«Сухие» коронки можно использовать с обычным перфоратором, при безударном режиме его работы. Но для этого необходим определенный навык, инструмент довольно хрупок, если возникает вибрация (например, когда проворачивается опорное сверло), могут отломаться режущие насадки. Такая коронка восстановлению не подлежит.

Карбидно-вольфрамовые

Данный тип режущего покрытия позволяет работать кирпичом, бетоном и керамическим материалом (например, кафельной плиткой). Если такая фреза натолкнется на металлические фрагменты, она практически всегда выходит из строя, то есть, для резки железобетона такой инструмент не подходит.

Коронка с карбидно-вольфрамовым покрытием

Победитовые

Это наиболее распространённый тип корончатой фрезы. Основная его особенность заключается в том, что в качестве режущего материала используются зубцы из победита или другого твердого сплава.

Корончатая фреза с твердосплавными вставками и хвостовиком SDS

Для инструмента данного типа предусмотрен ударный метод бурения, то есть он предназначен для использования совместно с перфораторами. Соответственно, хвостовик таких коронок выполнен под патрон SDS (возможны варианты SDS+ и SDS_MAX).

Основное достоинство такого бура – невысокая стоимость. Что касается недостатков, то к ним можно отнести:

Быстрый износ инструмента.
Невозможность восстановления режущих насадок.
Выход из строя при контакте с металлическими фрагментами (арматурой).

Несмотря на большое число недостатков, инструмент с твердосплавными насадками остается востребованным ввиду своей невысокой стоимости.

Ход работы

Сначала размечаем место на стене для отверстия. Если сверлить будем коронкой нужного диаметра, то достаточно отметить только его центр для центровочного сверла.

Можно высверлить сначала центр для облегчения сверления коронкой на следующем этапе Далее коронка собирается и устанавливается на дрель (перфоратор) согласно своей конструкции, после чего проводится сверление Полученное отверстие, если оно просверлено насквозь — просто загляденье Так оно выглядит

Однако так бывает не всегда. Поэтому нужно дополнительно продумать, как выбрать из отверстия материал. Можно просверлить в нем множество отверстий сверлом на ту же самую глубину, а потом срубить перегородки между ними долотом или зубилом.

Можно ставить розетку А вот и розетка

Долго, трудно, но результат того стоит.

domelectrik.ru

Размеры подрозетников

В качестве стандарта для «стакана» под внутреннюю розетку или выключатель принят диаметр 68 мм. Естественно, что для резки лучше подбирать корончатую фрезу большего размера, например Ø 70 мм, 72 мм и даже 75 мм. Соответственно, коронка с диаметром 65 мм для этой цели не годится (если пользоваться стандартными подрозетниками).

Стандартные диаметры.

Условно корончатые фрезы принято разделять на четыре размерных группы:

Инструмент малого диаметра. К таковому относятся фрезы Ø4,0 – 12,0 мм. В быту такие насадки практически не используются. Их сфера применения — электро-коммутационные работы повышенной сложности.
Фрезы среднего размера (Ø35,0 – 82,0 мм). Это наиболее востребованная группа, которая используется при строительных и ремонтных работах.
Крупноразмерные коронки (Ø150,0 – 400,0 мм). Данная группа относится к профессиональным инструментам, предназначенным для работы ЖЗБ конструкциями.
Сверхкрупного диаметра (Ø400,0 – 1400,0 мм). Данный тип корончатых фрез относится к промышленным инструментам.

Обратим внимание, что для использования фрез третьей и четвертой группы понадобятся специальные буровые установки

Подрозетники и их классификация

Подрозетник обеспечивает надежное крепление розетки в стене.

Изделия изготавливают из таких материалов:

пластмасса. Наиболее распространенная разновидность. Подрозетник имеет вид стакана, используется для монтажа встраиваемых розеток;
сталь, алюминий. Также имеют форму стакана. Защищают от возгорания, но проводят ток и потому небезопасны. Применяются все реже;
дерево. Деревянные шайбы широко применялись для монтажа накладных розеток, сейчас почти не используются.

По конструкции подрозетники-стаканы делятся на два вида:

для каркасных стен с обшивкой из досок или гипсокартона;
для монолитных стен (бетон, кирпич и пр.).

Первый вид оснащен лапками, позволяющими зацепиться за тонкую обшивку.

По форме подрозетники делятся на:

круглые: самые распространенные;
квадратные;
овальные: используются для монтажа двойной розетки или розетки с выключателем освещения.

Наряду с одиночными, выпускаются блочные подрозетники. Они оснащены креплениями, позволяющими соединять изделия в сборные конструкции (до 5 шт.) для установки блока розеток.

По глубине реализуются следующие виды:

узкие: 25 мм;
стандартные: 45 мм;
углубленные: 80 мм.

Блочный подрозетник

Углубленные попутно выполняют функцию распределительной коробки. Так что устанавливать этот элемент отдельно не нужно. Диаметр большинства круглых подрозетников составляет 68 мм (внутренний — 65 мм).

Реже применяются модели диаметром 63 мм (внутренний — 60 мм). Квадратные в большинстве своем имеют размеры 70х70 мм, некоторые производители предлагают изделия 60х60 мм.

Как правильно сверлить алмазными коронками

Расскажем, как правильно сверлить алмазными коронками сегментного и матричного типов отверстия в различных материалах. Перед этим приведем четыре основные особенности, касающиеся обработки любых конструкций и изделий.

Алмазные коронки не имеют центрирующих элементов. Поэтому сверление отверстий чаще всего требует использования шаблонов. Для их изготовления обычно берут толстую фанеру как самый доступный материал. Перед сверлением шаблоны прикладывают к обрабатываемым конструкциям и надежно фиксируют. Это нужно для предупреждения перемещений и соскальзываний.
Обрабатываемые конструкции и изделия также необходимо надежно зафиксировать. Смещения и трение коронки о края отверстий приводят к преждевременному износу режущих инструментов и перегреву оборудования. Кроме этого ухудшается качество сверления.
Матрицы и сегменты на основе олова или бронзы переносят перегрев гораздо хуже твердых аналогов. При сверлении мягкими коронками используйте низкооборотные режимы.
Желательно зафиксировать инструмент. Для этого есть специальные приспособления.

Фотография №5: сверление стены алмазной коронкой с фиксацией бура в горизонтальном положении

Сверление отверстий в бетоне алмазной коронкой

При сверлении отверстий в бетоне алмазной коронкой соблюдайте следующие правила.

Перед сверлением обязательно удостоверьтесь в надежности фиксации инструмента, конструкции и шаблона.
При начале бурения железобетона алмазной коронкой наращивайте обороты плавно.
При сверлении не надавливайте на конструкцию слишком сильно. Это приводит не только к ускорению износа, но и к перегреву коронки. Результат — поломка режущего инструмента.
Для бурения бетонных стен алмазными коронками лучше всего подходит технология мокрого сверления.

Фотография №6: сверление бетона алмазной коронкой в домашних условиях

Сверление отверстий алмазной коронкой в кафельной плитке

При бурении отверстий алмазной коронкой в кафеле учитывайте следующие правила, особенности и рекомендации.

Не допускайте перегрева плитки. Для предупреждения появления трещин поливайте обрабатываемую поверхность водой.
Слишком сильное надавливание приведет к поломке плитки.
Желательно располагать отверстия в центрах изделий. Сверление возле краев приводит к откалыванию кусков кафеля.
Не используйте режим реверса.
Для фиксации плиток подойдут струбцины. Если нужно пробурить алмазной коронкой отверстие в отделанной кафелем стене, используйте шаблон.

Фотография №7: сверление кафеля алмазной коронкой

Особенности сверления отверстий алмазной коронкой в керамограните

Сверление керамогранита в обязательном порядке требует подачи охлаждающей жидкости.
Инструмент должен располагаться строго перпендикулярно или горизонтально к обрабатываемой поверхности.
Керамогранит необходимо сверлить в безударном режиме на низких оборотах. Отверстия с диаметрами до 30 см сверлятся на 600–800 оборотах; больше — 300–400.

Также соблюдайте все правила, касающиеся работы с кафелем.

Фотография №8: сверление керамогранита алмазной коронкой

Сверление отверстий в металле алмазной коронкой. Стоит ли?

Чисто технически сверление отверстий в металле алмазной коронкой возможно, но специалисты категорически не рекомендуют этого делать. Дорогостоящий инструмент практически моментально выйдет из строя. Алмазные коронки и круги не предназначены для обработки металлоконструкций.

Виды коронок по кафелю

Коронка по кафелю выпускается в различных вариантах. Перед вами универсальная коронка с насадками на различные размеры от 33 мм до 73 мм. Этот набор покрывает практически все нужные задачи, с которыми можно столкнуться во время ремонта

Небольшие отверстия в кафеле выполняются в основном сверлом, а вот под трубы и розетки – коронки или кольцевые пилы. Практически все наши читатели видели это чудо технической мысли в магазинах. Коронка представляет из себя чашу с покрытием на краях или же свернутую металлическую ленту с зубьями. Выглядит она так, что с ходу не понятно, как же она работает, а происходит это из-за того, что она не используется отдельно от электродрели. Без электродрели воспользоваться коронкой будет проблематично. Не всякая электродрель подходит для использования коронок. Она должна уметь работать на малых оборотах и не иметь ударной функции, т.е. работать медленно и плавно, а продвижение вперед дрели должно происходит только в результате физического нажима.

Коронки по кафелю и плитке бывают:

Карбидовые;
Алмазные;
Серий КС;
Металлические.

Размеры коронок бывают от 19 мм до 120 мм. Для труб и сантехнической арматуры в основном используется коронка по кафелю 30 мм. Для розеток потребуется взять коронку большим размером.

Так выглядит набор коронок по кафелю с алмазным напылением. Производителю не откажешь в креативности, он решил что алмазы лучше всего сочетать с золотистым цветом самих насадок. С помощью них ваши ремонтные работы поднимутся на другую высоту, скорость выдалбливания отверстий можно производить значительно быстрее, чем при использовании дешевых коронок для плитки

Алмазная коронка по кафелю такая прочная, что может резать даже элементы арматуры, которые могут вам подвернуться при вырезании отверстия в стене. С помощью такой коронки на плитке, даже глазурованной, получаются ровные края, при условии что вы правильно использовали коронку.

Подрозетники и их классификация

Монтажные блоки для бетона. Это круглый пластиковый стакан, который не имеет каких-либо элементов для фиксации (в углублении садится на гипсовый раствор).

Монтажные блоки для гипсокартона, пластика. Это практически такие же стаканы из пластика, только имеющие дополнительные прижимные пластинки для фиксации с тыльной стороны листа.

Монтажные блоки для дерева. Представляют собой круглый металлический стакан (определяется нормами пожарной безопасности). Используются при монтаже скрытой проводки дереве. Адаптированы под монтаж в старые панельные конструкции.

Способы монтажа и виды инструментов для его осуществления

Различают три способа установки подрозетников:

с привязкой к профилю;
без привязки к каркасу;
установка блока розеток.

Перед тем как выбирать способ монтажа, готовят инструмент, кроме коронок и подрозетников, используется дрель, отвертка и внешняя часть розетки.

Дополнительно понадобится:

строительный уровень;
линейка или рулетка (для контроля расстояния между блочными подрозетниками);
карандаш для разметки;
строительный пылесос, который используют при проделывании отверстий дрелью в гипсокартоне, чтобы собиралось меньше пыли и не засорялись легкие.

Вид разметки, сделанной при помощи уровня

Вывод

Как видите, от выбора правильной коронки и использования соответствующего инструмента напрямую зависит результат работы. Поэтому не стоит экономить на приспособлениях, чтобы не платить дважды. Видео в этой статье расскажет и наглядно покажет некоторые особенности рабочего процесса.

Коронка для работ по гипсокартону, диаметр которой составляет 68 мм, является узкопрофильной и используется для просверливания отверстий, предназначенных только под установку подрозетников.

Фреза для работы с подрозетником 6,8 см (цельная)

Розетка состоит из двух частей: видимой декоративной части и подрозетника – скрытого от глаз клеммного блока, который служит местом соединения различных проводов для обеспечения безопасной электрификации. Он круглый и выпускается определенных типоразмеров в диаметре и высоте, соответствие которых проверяется стандартами и нормами ГОСТа.

Есть три типа подрозетников:

для бетона, представляют собой пластиковый стакан без элементов фиксации, установка осуществляется в цементный раствор;
для дерева – изготавливаются из металла;
для гипсокартона, материалом корпуса выступает пластик, на боковых стенках размещены специальные вертикальные прижимные пластины, пластиковые или металлические, посредством этих фиксирующих элементов подрозетник крепится к тыльной стороне листа ГКЛ.

Обычный диаметр выпускаемых подрозетников – 68-70 мм, что предусматривает использование для установки специальных сверл. Что касается декоративной части розеток, она тоже разделяется на подтипы:

с наличием закрывающейся шторки, чтобы обезопасить детей от поражения электротоком;
