Строительство ленточного фундамента для каркасного дома

Установка фундамента

Фундамент может быть любого типа: столбчатый, свайно-винтовой, ленточный и т.д.

В этой статье рассмотрим процесс строительства каркасного дома со свайно-винтовым фундаментом.

Свайно-винтовой фундамент

Этот тип фундамента чаще возводят там, где рыхлая земля или «гуляющий» грунт.

К достоинствам свайно-винтового фундамента можно отнести:

  • Отсутствие спецтехники для возведения свай
  • Быстрый монтаж – достаточно суток
  • Огромный выбор свай
  • Хорошая несущая способность
  • Низкая стоимость
  • Возможность проведения работ в любое время года

Сколько свай нужно и как правильно провести расчеты?

Свои должны быть ровными, с правильной формой лопастей.

Выбор делайте из таблиц ниже.

Винтовая свая (диаметр трубы)Шаг установкиПрименение
2193-10Дома, пирсы, ангары
1592-5Аналогично
1332-5Аналогично
1082-5Тяжелые ворота, пирсы, ангары, дома, заборы
892-4Можно использовать в качестве дополнительных свай, для домов, хозблоков
761-3Легкие постройки, террасы, указатели, знаки дорожного движения
590.5-2Аналогично

Самостоятельная установка свай

Если требуется установка свай большого диаметра, придется прибегнуть к помощи спецтехники. В другом случае можно обойтись без нее. При этом выставить одинаковый уровень будет проще.

Перед тем, как завинтить сваи, надо разметить и подготовить участок. Поверхность под фундамент должна быть ровной, чтобы проще было выставлять сваи по уровню.

После этого очерчивается периметр, по углам устанавливаются пруты арматуры, длиной не более полуметра. Между ними натягивается веревка или шпагат, для определения точности разметки.

Следующий шаг – установка свай по углам на глубину не менее полуметра (она  зависит от типа грунта). Работу лучше делать вдвоем. Один человек будет завинчивать сваю, второй – удерживать столб в вертикальном положении. После того, как работа сделана, надо продолжить разметку участка между сваями, после чего повторить процесс. Шаг между сваями – 0,7-1,2 метра.

Финишный этап – подрезка свай до требуемого уровня,  последующее бетонирование стволов и монтаж оголовков на них.

Особенности основания

Такое основание — сплошной контур замыкающихся блоков, между собой скрепленных раствором цемента с песком. На ленточном фундаменте располагают все несущие конструкции здания. Основная функция сооружения состоит в равномерной передаче на землю нагрузки каркасного дома.

Устройство


Ширину ленты делают такой, чтобы она превышала на 10 см толщину стен. Категорически запрещено свисание каркаса далее опорной основы здания. Выполняя предварительные расчеты, определяют ширину подошвы бетонных блоков.

Одновременно рассчитывают арматурный каркас. На суммарный диаметр пояса влияет площадь сечения основания.

Используют стержни диаметром 10–14 мм, располагая их вдоль блоков. Чтобы гарантировать совместную работу стрежней, закладывают в горизонтальной, а также вертикальной плоскости и поперечное армирование. Для него применяют более тонкие пруты — 6-10 мм диаметром.

Условия использования

Малозаглубленный вариант ленточного фундамента подходит при возведении каркасного дома на участке, имеющем спокойный рельеф.

Рационально его использование на крупнозернистых песках, скальных породах, не текучих глинах. Когда почва склонна пучится и увлажняться, рекомендовано укладывать ленту на сваи, поверх которых выполнен ростверк.

Достоинства и недостатки

Преимущества сплошной «ленты»:

  • высокая надежность;
  • низкая стоимость;
  • не продуваемый ветрами цоколь;
  • привычная строительная технология.


Минусы такого основания:

  • проблематично сооружать его при наклонном рельефе участке;
  • повышенные требования к изготовлению опалубки;
  • невозможность возведения фундамента без помощи бригады рабочих;
  • для доставки бетона требуется заказывать спецтранспорт.

Виды фундаментов для каркасного дома, преимущества и недостатки

У каждого фундамента есть достоинства и недостатки. Имеются явные минусы и невидимые на первый взгляд преимущества

Поэтому загородным застройщикам надо на них обязательно обращать внимание

Свайно-винтовой фундамент

Для каркасного строительства это современный вариант фундаментной конструкции, применяемый все чаще. Сваи этого типа изготавливают из толстостенной трубы, на конец которой приваривают бур. Их просто вкручивают в грунт ниже уровня промерзания. И это большой плюс.

Другие достоинства:

  • низкая себестоимость материала и цена проводимых работ;
  • ростверк, то есть обвязка свай, находится выше почвы.

Явных минусов у этого варианта нет, н о есть спорные. К примеру, труба с буром защищается от влаги краской, которая при вкручивании в землю может повредиться. То есть коррозия металла через какое-то время даст о себе знать.

Низкая эксплуатационная жесткость фундаментной конструкции. К сожалению, ростверк не может дать стопроцентной горизонтальной жесткости. Поэтому в процессе эксплуатации, особенно при резких порывах ветра, дом будет раскачиваться. Решается эта проблема двумя способами:

  • увеличение количества свай;
  • монтаж растяжек между элементами фундамента.

Свайно-винтовая конструкция используется на:

  • участках с уклоном;
  • пучинистых грунтах;
  • слабых обводненных.

Ленточный заглубленный

Этот вариант с морозным пучением решает проблемы на все сто процентов. У него высокая несущая способность. Но это дорогая конструкция. Возводить ее под каркасный дом нецелесообразно. Если по проекту в здании присутствует цокольный этаж, то этот вариант использовать можно.

Ленточный мелкозаглубленный

Свое название этот фундамент получил за счет невысокой глубины заложения – в пределах 30 см. Для каркасного дома отличный вариант. Но использовать его рекомендуется только на песчаных непучинистых грунтах. На остальных, где действуют силы пучения, он просто покрывается трещинами, снижается несущая способность. В некоторых случаях может произойти излом.

Монолитный плитный

Это идеальная фундаментная конструкция под каркасный дом. Это монолит под все здание с большой несущей способностью, который создает равномерную нагрузку на грунт.

Другие плюсы:

  • выравнивает морозное пучение и движение земли;
  • при соблюдении технологии сооружения можно использовать на любых грунтах;
  • это мелкозаглубленная конструкция, позволяющая упростить процесс заливки;
  • высокая жесткость, позволяющая сгладить нагрузки, как от дома, так и от грунта.

Минусы:

  • высокая стоимость, связанная с материальными затратами: арматура, бетон, подушка из щебня и песка;
  • сложно использовать на участках с уклоном;
  • сложности с формированием подвального помещения.

Свайный

Здесь надо говорить о двух вариантах: буронабивные и забивные. Первые – это когда в грунте бурят скважину и в нее после установки арматурного каркаса заливают бетонный раствор. Вторые – это готовые сваи, которые при помощи гидравлического пресса вдавливают в землю.

Преимущества:

  • хорошая устойчивость к нагрузкам: продольным, поперечным или обои сразу;
  • высокий запас прочности, позволяющий возводить многоэтажные дома;
  • быстрота сооружения;
  • подходит для любых грунтов, даже болотистых, торфяных и прибрежных.

Недостатки:

  • использование специальной техники, увеличивающей цену строительства;
  • проведение точных инженерных расчетов.

Столбчатый

Обычно эту разновидность используют для сооружения небольших дачных домиков.

Преимущества:

  • большая скорость сооружения;
  • проведение строительных операций вручную;
  • низкая себестоимость;
  • можно заливать опорные столбы даже на промерзших грунтах.

Недостатки:

  • низкая несущая способность;
  • хрупкость элементов фундамента.

Кирпичные

К кирпичным фундаментам под каркасный дом сегодня отношение неоднозначное. Хотя основы из кирпича до сих пор эксплуатируются. И срок службы их превышает 200 лет. Чаще в загородном строительстве используют столбчатый вариант, у которого те же преимущества и недостатки, что у обычной столбчатой конструкции.

Где не рекомендуется его использовать:

  • на участках с уклоном, где перепад составляет более 2 м;
  • на подвижных грунтах.

Крыша и потолок

На брусе верхней обвязки в обязательном порядке имеются балки перекрытия, к которым следует крепить потолок.

В местах межкомнатных перегородок устанавливают опорные брусья. К брусьям в свою очередь крепится потолочный деревянный щит, на который укладывается утепление, гидро- и пароизоляция, утеплитель. Сверху все это должно быть устлано ветрозащитной пленкой.

Сложная форма крыши, конечно, привлекательно выглядит, но и сооружать ее гораздо сложнее. Кроме того, больше вероятность того, что может быть допущена ошибка в строительстве.

Самый простой и практичный вариант – стандартная двускатная крыша. Такой вид позволяет использовать помещение под крышей в качестве мансарды или чердачного места.

При правильном утеплении такое помещение легко превратить в жилое.

После сборки каркаса нужно определиться с кровельным материалом. Это может быть мягкая или металлическая черепица, профнастил. Все три материала будут долговечны, просты в работе и не отнимут лишних средств и сил при монтаже. На вид все варианты красивы и не теряют качеств в процессе эксплуатации.

Что касается финальных работ, к ним относятся изготовление стоков и водосточных труб. Чтобы влага от осадков не копилась на участке, требуется дренажная система.

Внутренние отделочные работы делаются в последнюю очередь. Можно обшить стены гипсокартоном или вагонкой. Так же удобный и недорогой материал – пластик.

Внутренние работы зависят от материалов и фантазии хозяев.

Подготовка и разметка участка для строительства каркасного дома своими руками

Подготовка и разметка участка является одним из важнейших действий при строительстве, поэтому подойти к этому следует со всей ответственностью. Первым делом следует очистить участок от различного мусора, убрать коряги, пни, снести старые сооружения, в которых нет необходимости или если они будут мешать стройке. Далее обеспечиваем свободный подвоз стройматериалов. Стоит продумать и место разворота техники, если для неё нет возможности заехать задним ходом. Места будущего хранения стройматериала лучше оборудовать навесом.

При необходимости участок нужно разровнять. Не помешает добротный забор, который обеспечит сохранность материалов и предотвратит их хищение. Часто хозяева до начала строительных работ устанавливают модуль или вагончик, в котором сами проживают во время строительства.

Чем лучше будет подготовлен участок, тем легче будет продвигаться строительство

Разметка начинается с того, что, согласно схеме, на местность переносится контур будущего дома и внутренние стены, отмечающиеся колышками с верёвками. Углы необходимо тщательно вымерять. При отклонении угла даже на несколько градусов от положенных 90°, нагрузки будут распределяться неправильно. Это приведёт к искривлению стен и недолговечности строения.

Помните, что чем тщательнее будет выполнена подготовка, разметка, тем легче будет производить работы. Кстати, от этого напрямую зависит и качество конечного варианта. Что касается проекта, то для каркасных домов допускается его выполнение от руки, в форме эскиза. Его можно предоставить в администрацию уже после того, как каркасный дом сделан «под ключ», перед его сдачей в эксплуатацию. Однако для себя примерный проект с отмеченными на нём коммуникациями иметь необходимо.

Проект каркасного дома можно сделать и на компьютере при помощи 3D моделирования

Система столбов

Столбчатый фундамент – это единая система столбов, работающая как цельная конструкция. Проектируется таким образом, чтобы столбы встали в точках повышенной нагрузки:

  • под несущими простенками;
  • под пересечениями стен;
  • под углами здания.

Усредненные нормы

Чаще всего для каркасных домов применяются монолитные столбчатые фундаменты. Расчет количества столбов можно заказать у проектировщиков.

Но, поскольку каркасные строение легковесны, и не требуют повышенного внимания к прочности основания, во многих случаях детализированный расчет не производится.

Столбы просто устанавливаются с промежутком 1,5-2,5 метра.

Ростверк

Если столбы установлены на расстоянии до 2,5 метров, их связывают ростверком в виде армированной перемычки. В тех случаях, когда столбы расставляют на расстоянии более 2,5 метров, их укрепляют при помощи рандбалки, часто с применением готовых металлических или железобетонных изделий.

Заглубленность

По заглубленности столбчатые фундаменты для каркасных домов делятся на мелкозаглубленные и заглубленные. Обустройство первого варианта возможно на участках с устойчивыми песчаными или скалистыми породами. В этом случае опоры заглубляются на 65-70 см.

Фундамент для каркасного дома

Фундамент для каркасного дома значительно отличается от кирпичной или блочной постройки, он должен быть более легким и простым в монтаже. Если при возведении каркасного дома правильно соблюсти технологию монтажа фундамента, можно обеспечить зданию долгий срок службы.

Фундамент – необходимая часть дома, так как выполняет роль несущего основания. Правильно выбрать материал и тип – значит сэкономить и подарить дому долговечность. Несущее основание во всей конструкции решает две главные задачи: равномерное распределение веса сооружения и защита от движения почвы.

При выборе типа фундамента нужно учитывать факторы:

  • Вид материала.
  • Конечную массу дома.
  • Тип грунта.
  • Постройка подвала.
  • Прохождение подземного течения.
  • Уровень промерзания земли.
  • Сейсмические показания.

Еще один важный момент рассматривает проблему подземных вод. Если дом планируется к постройке на земле с близким прохождением грунтовых вод, то от подвала нужно отказаться, иначе влага проникнет в помещение и никакая гидроизоляция не будет спасением.

Фундамент №1. Ленточный

Этот вид оснований является самым распространенным благодаря своей доступной цене и простоте в исполнении. Если требуется увеличить способность выдерживать нагрузки, или присутствуют неблагоприятные условия грунта, к ленточному базису добавляют сваи. В таком случае он будет именоваться свайно-ленточным фундаментом.

Работа по установке ленточного основания потребует от бригады строителей точности и внимательности в работе, поскольку при возникновении ошибки могут возникнуть немаленькие неприятности.

Очень удобно класть такой фундамент в доме, где предусмотрен подвал или утепленное подполье. Для этого фундамента подходит почва, не склонная к пучению. Однако большая склонность к промерзанию почвы вынуждает поставить дополнительно сваи, которые вкручиваются ниже этого уровня.

  1. Первым шагом является нанесение разметки в точках, где будут расположены несущие и наружные стены здания. Эти точки помечаются колышками, которые перевязываются друг с другом веревкой. Чтобы показать, какую ширину будет иметь стена, дополнительно устанавливаются рядом идущая вторая нить. Следует учитывать, что основание должно выходить за пределы несущих стен как минимум на 10 сантиметров, а в идеале даже больше.
  2. Вторым шагом является рытье по намеченным колышкам траншеи (вглубь до 60 сантиметров). Если дополнительно будут установлены сваи, то для них пробуриваются скважины вглубь после уровня промерзания грунта на 20 сантиметров. Сверху насыпается песок и щедро окропляется водой. На боковые стороны тоннелей устанавливается гидроизоляция в виде рулонов.
  3. Третьим шагом является установка опалубки в вырытых траншеях. Материалом для нее служат обычно обрезные доски. Они устанавливаются перпендикулярно земле и выходят за ее уровень приблизительно на 30 сантиметров.
  4. Четвертый шаг – крепление арматурного щита. Для этого используется проволока толщиной около 15 миллиметров, концы которой связываются между собой вязальной проволокой, или пассатижами. Данный этап занимает значительное количество времени, сил и терпения. Облегчить процесс можно, приобретя автоматический пистолет, который будет тратить на одно соединение пару секунд.
  5. Пятый шаг – заливка бетонным раствором. Для одной части цемента (марки не меньше М 500) следует взять три части песка. Можно приготовить раствор своим руками при помощи бетономешалки, но профессионалы советуют все же воспользоваться готовой смесью. Бетон заливается всего один раз, после чего при помощи специального строительного вибратора он уплотняется.

Разметка под фундамент

На этом этапе происходит общая разметка под фундамент, а также выкапываются ямы под столбы. Можно использовать веревки, которые натягиваются по периметру

Этому необходимо уделить особое внимание, т.к. неправильная разметка может привести в будущем к нарушению целостности всей конструкции. Когда все размечено и перепроверено, можно переходить к следующему виду работ

Когда все размечено и перепроверено, можно переходить к следующему виду работ.

И тут пришло время рыть ямы под столбчатое основание. Если выбор пал на асбестовые трубы, то ямы под них можно сделать простым садовым буром. Если же столбы будут монолитными, либо будут изготавливаться наливным способом, то понадобится лопата. Общие правила для скважин под такой фундамент следующие:

  • Глубина траншеи должна быть на 30 сантиметров глубже столба и шире на 40 сантиметров;
  • Расчет общей глубины скважины под столб должно происходить с учетом общего веса конструкции дома, нагрузки на один квадратный сантиметр. Для этого придется обратиться за помощью к специалистам, или использовать справочники, чтобы высчитать подобные нагрузки, а также общий вес конструкции.

Габариты и заглубление ленты


Поскольку каркасные дома легкие, фундамент под них не нужно сильно заглублять. Достаточно выдержать размер 0,4–0,7 м. При возведении строения в северном климате, когда почва сильно промерзает, необходим иной подход.

Используют формулу, заключающуюся в том, что подошва фундамента обязана располагаться ниже сезонного промерзания грунта на треть метра.

Также заглубленные основания используют, когда запланировано соорудить под зданием подвал. В такой ситуации бетонная лента становится его стенами.

Не рекомендуют закладывать фундамент ниже 2,5 м от уровня почвы. Если прочные пласты земли находятся глубже, ленточное основание заменяют иным вариантом фундамента — столбчатыми опорами.

Каркасные строения закрепляют поверх обвязки, расположенной на ленте. Ее делают из деревянного бруса либо железобетонной балки. Чтобы повысить прочность сооружения, делают шире непосредственно бетонную конструкцию. Когда каркас планируют облицовывать кирпичом, ширину ленты увеличивают, делая ее до полуметра.

Фундамент своими руками под каркасный дом: пошаговая инструкция.

Фундамент своими руками под каркасный дом пошаговая инструкция.

Как правильно рассчитать количество фундамента? Взять и просто возвести основу под будущий дом не выйдет. Если погодные факторы не были учтены при планировке фундаментной основы, то они могут отобразиться на результате работы. Возведение основания непременно следует начинать с подготовки. К ней относится исследование местности и грунта. Это можно отнести к основным факторам, которые влияют на выбор типа фундамента. К таким факторам еще стоит добавить:

  • глубину промерзания почвы;
  • уровень грунтовых вод;
  • структуру земли.

От всех этих моментов зависит тип основы, высота его положения, выбор участка, где будет находиться строение. Исследуя вышеперечисленные данные, следует учесть тот факт, что уровень подземных вод должен быть выше уровня промерзания, а несущая способность способна выдержать давление всего каркасного строения. Иначе весь процесс закладки основания может стать более проблематичным и дорогостоящим.

Характеристики грунта

Одна из главных целей геологических изысканий – определение типа грунтовых пород на стройплощадке и уровня грунтовых вод. Обычно для этого достаточно сделать три контрольных бурения в разных концах участка. Чаще всего изыскания показывают наличие таких видов грунтов:

  • песчано-каменистый, скальный, гравийный грунты, не содержащие глину, а оптимальным вариантом является крупно-песчаная почва без включений (все они способны удержать влагу и не должны вспучиваться при замерзании);
  • пыльный и мелкозернистый песок именуют пучинистым грунтом – это менее подходящая почва, требующая более качественного фундамента;
  • глинистый грунт с близким нахождением грунтовых вод вспучивается при замерзании – если делать изыскания до приобретения участка, то обычно специалисты рекомендуют отказаться от покупки, так как обустройство фундамента будет достаточно дорогим.


При обычной технологии обустройства фундамента пучинистые почвы будут неуклонно разрушать фундамент Источник stroy-dom-pravilno.ru

Выстилаем пол, изготовленный из дерева

К обвязке свайного фундамента относят начало выстилки полов, сделанных из дерева. Её делают из брусьев размером 150×150 мм либо 150×200 мм. На это влияет толщина стены и размер промежутка между сваями. Если расстояние очень большое, брус лучше брать толстым. Указанный момент избавит от провисаний.

Чтобы фундамент оставался жёстким, нужна обвязка. Также она используется при ровном распределении нагрузки на основание и является опорой полу.

Для беспрепятственного собственноручного осуществления обвязки выполняют такую процедуру:

Доски выкладывают по периметру фундамента, проверяют диагональ и величину стен. Эта стадия включает в себя точную и окончательную разметку стен в соответствии с утверждённым проектом

Обращайте внимание на гидроизоляцию. Её выкладывают под обвязку в качестве рубероида

Теперь отмечается место, где соединяются доски, которые должны находиться на свае. Это уязвимые места, им нельзя провисать. Брус соединяется с напуском примерно в 20-30 см. С торца мастер вырезает «замки». Почти таким же методом происходит соединение углов. При использовании шпилек и болтов брус соединяется с фундаментом. Высверливают зазоры в оголовке фундамента и непосредственно в доске. Чтобы дальнейшая укладка была комфортной, производят углубление гаек со шпильками либо головок болтов. Линии соединения прибиваются при помощи гвоздей, размер которых составляет 200 мм либо 150 мм. На него влияет величина досок. После того, как периметр будет готов, начинаем обвязывать фундамент под внутренними стенами помещения из каркаса. Подобным способом прикрепляют и брус к ранее выложенному наружному. Чтобы усилить эффект, также пользуются крепёжными уголками из металла.

К укладке каркасного пола приступают после обвязки фундамента помещения.

Параметры выбора фундамента

Чтобы правильно подобрать фундамент, нужно учесть многие факторы, как то: уровень грунтовых вод, почвенный состав и глубина промерзания земли. Опираясь на эти знания, вы с лёгкостью можете не только избежать деформации и смещения фундамента, но и верно подобрать опорную конструкцию для вашего будущего дома.

Остановимся более подробно на каждом из трёх параметров:

Уровень грунтовых вод

На самом деле этому фактору следует уделить самое
пристальное внимание, ведь во-первых, расположенные близко к поверхности грунтовые воды усиливают промерзание грунта и могут послужить виной затопления основания постройки и подвальных помещений, а в долгосрочной перспективе, всё это может повлечь за собой разрушение фундамента. Итак, если удалось выяснить, что уровень грунтовых вод довольно близок к поверхности, то стоит отказаться от сооружения подвальных помещений. И кроме того, есть смысл провести дренаж фундамента вашего загородного дома

И кроме того, есть смысл провести дренаж фундамента вашего загородного дома

Итак, если удалось выяснить, что уровень грунтовых вод довольно близок к поверхности, то стоит отказаться от сооружения подвальных помещений. И кроме того, есть смысл провести дренаж фундамента вашего загородного дома.

Основание, в таком случае, должно быть приподнятым над землёй и стоять на винтовых металлических сваях, покрытых антикоррозийным составом, либо на асбестовых трубах, заменяющих сваи.

Почвенный состав или тип грунта

Каменистые грунты (скалистые, обломочные) лучше всего подходят для строительства. Их принято считать не пучинистыми основами, которые являются хорошими проводниками воды, и не подвержены деформациям в зимний период. На таком грунте можно поставить любой фундамент.

Глинистые грунты и торфяные, напротив, накапливают много воды, хорошо промерзают зимой, от чего потом вспучиваются. Это может привести к разрушению построек. Для подобных грунтов существуют фундаменты, способные противостоять пучению и предотвращающие усадок, например, мелкозаглубленный ленточный, свайно-винтовой или монолитный фундамент.

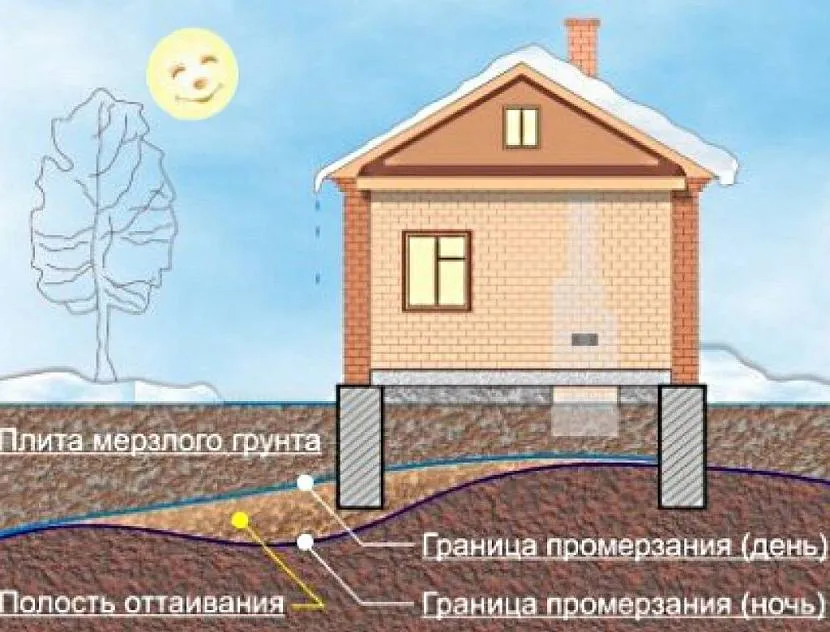

Глубина промерзания

Обычно зависит от климата и устанавливается СНиП, фундамент заглубляется ниже данного уровня. Например, уровень промерзания Московской области – 1,6-1.7 м., а Ленинградской – 1,5, ваш фундамент должен быть ниже данного уровня.
