Технология строительства монолитного ленточного основания
Устройство грунтового основания под ленточный фундамент.
Монтируя ленточный монолитный фундамент своими руками, на первом этапе необходимо произвести расчет ленточного монолитного основания, после можно заняться разметкой осей
Если лента будет уложена на сложном грунте, то этому процессу необходимо уделить особое внимание, чтобы в итоге получить идеально точные габариты основания. На следующем этапе предстоит вырыть котлован, расположив его дно на расчетной глубине
Если проведение выемки грунта производится механическим способом, то предпочтительнее не доходить до дна примерно 20 см, завершив работы с помощью лопаты, это позволит исключить вероятность того, что нижний уровень почвы окажется поврежден.
На следующем этапе строительства ленточного монолитного фундамента предстоит обустроить песчаную подушку, толщина которой будет равна 15 см. Взамен песка допустимо применить щебень. Тогда в некоторых случаях используется совмещение названных ингредиентов, при этом сначала засыпается щебень слоем в 7 см, а на него засыпается песок слоем такой же глубины.
Схема опалубки ленточного фундамента.
Следующим шагом обустройства монолитного ленточного фундамента станет установка опалубки, для чего используются доски толщиной в 5 см, можно для этого запастись сборными стальными щитами. Для того чтобы исключить вероятность впитывания досками влаги из заливаемой смеси, элементы системы необходимо изолировать с использованием полиэтилена или пергамента.
Фундамент должен быть армирован, именно на этом этапе следует уложить систему для повышения надежности основания. Как правило, арматурный каркас собирается из двух рядов сетки, которые расположены параллельно по отношению друг к другу. После того как удастся справиться с армированием, необходимо будет проанализировать качество фиксации прутьев. Не следует забывать о том, что в фундаменте должны будут присутствовать отверстия для ввода систем коммуникации. Для этого можно применить трубы, через которые после станут проходить канализация и водопровод. Приобрести можно стальные или асбестоцементные трубы, которые должны быть заполнены песком и заглушками.
Монтируя фундамент ленточный, на следующем этапе можно переходить к приготовлению бетона и его последующей заливке. Нужно формировать слои в 30 см. Это необходимо для того, чтобы была возможность производить трамбовку. Использовать при этом можно вибратор. Заменить этот высокотехнологичный инструмент можно и подручными средствами, например, арматурой, которой следует протыкать бетон. Допустимо и простучать стенки опалубки, что позволит освободить слой бетона от воздуха. Бетон должен иметь такую конструкцию, чтобы производилась не заливка, а укладка смеси. Это станет гарантировать более высокие характеристики жесткости фундамента.
Схема заливки бетона в ленточный фундамент.
Для того чтобы приготовить бетон, необходимо использовать цемент, песок и щебень в пропорции: 1:2:3. Объем жидкости, как правило, эквивалентен ½ веса цемента. Так, для 100 кг цемента будет необходимо добавить к ингредиентам 50 л воды.
В период высыхания бетона его предстоит смачивать и накрывать пленкой.
Монтаж гидроизоляции может быть произведен до момента установки опалубки или после ее демонтажа. Полиэтилен предстоит застелить на дне и стенах. Рекомендуется применять длинное целое полотно, чтобы исключить склеивание швов, которые после будут способны разойтись. Если проведение процесса осуществляется после демонтажа опалубки, основание предстоит обработать битумом, к которому фиксируется гидроизоляция. Помимо этого, допустимо применить глину, которую предстоит хорошо уплотнить в пазухах, заменить ее могут полимерные составы.
Обратную засыпку следует производить чрезвычайно аккуратно и вручную, чтобы не повредить изоляцию. Как правило, применяется песок средней фракции, который в процессе уплотнения должен поливаться водой для эффективной усадки.
https://youtube.com/watch?v=B0qKNFeXRgo
Типы грунтов и их особенности
Выделяют три основных класса грунтов: скальные, дисперсионные и мерзлые. По степени залегания грунты разделяют на верхние слои, средней глубины залегания и глубокого залегания. Как правило, грунты, которые применимы для обустройства основания, делят на скальные и нескальные. К скальным относятся такие породы, как граниты, базальты, песчаники, известняки. Они не сжимаются под нагрузкой дома и являются наиболее устойчивым естественным основанием. К нескальным относят крупнообломочные, песчаные и глинистые. Курпнообломочные имеют зерновой состав. Песчаные представляют собой сыпучий грунт. Такая почва может обладать повышенной плавучестью, особенно если участок находится в зоне высокой влажности. Однако песчаные грунты из крупных и средней крупности песков вполне могут служить прочным и устойчивым основанием зданий. Глинистые грунты довольно пластичны. Находясь в твердом и сухом состоянии, они служат прочным основанием, но такой тип почвы подвержен пучению при промерзании, а под воздействием влажности размывается.
Строительство
Независимо от того своими руками делается фундамент или с наймом рабочих, знать технологию очень важно. Пошаговый контроль процесса необходим на всех этапах установки. Монтаж монолитного ленточного фундамента включает несколько этапов
Монтаж монолитного ленточного фундамента включает несколько этапов.
Подготовка участка строительства. В первую очередь необходимо расчистить участок от мусора, подготовить место для хранения материалов. На очищенную территорию выносят габариты котлована. По размеченным габаритам дома производят выемку плодородного слоя грунта. Углы будущего фундамента помечают колышками, от них шнурами намечается направление стенок. Работы по разметке производятся с использованием строительного уровня.
- Земляные работы. По шнуру выкапывают траншею на глубину заложения фундамента. Ширину траншеи определяют по проектной ширине ленты с учетом установки опалубки. Обычно для этого оставляют по 20–30 см с каждой стороны.
- Подготовка основания. Дно траншеи засыпают слоем песка в зависимости от типа грунта. Для пучинистых грунтов толщина слоя должна быть не менее 20 см. Подсыпку трамбуют и выстилают гидроизоляционным слоем.
Сборка и монтаж опалубки. Для монтажа опалубки подготавливают щиты из досок. Стенка щита при установке опалубки должна быть строго вертикальна, край досок при этом должен быть выше заливки опалубки на 5–10 см. Щиты скрепляют между собой саморезами или гвоздями и монтируют в траншее с помощью распорок и колышков
Этот этап важно произвести очень тщательно, чтобы при заливке бетоном опалубка сохранила свою форму. Стенки опалубки покрывают пленкой или мастикой для удобства разборки после застывания бетона
Вязка арматурного каркаса
После установки опалубки можно начинать армирование. Каркас арматуры вяжут из продольных стрежней A-III и поперечных стальных прутьев. Арматурную сетку при размещении в опалубке обеспечивают защитным слоем по 30 мм. Для этого можно использовать обрезки стрежней.
- Заливка бетонной смесью. После окончания монтажа арматуры необходимо залить бетон. Здесь важен контроль качества, непрерывность процесса и его температура. Заполнение опалубки производят равномерно. Для достижения плотности, равномерности, удаления пузырьков воздуха бетон после заливки необходимо вибрировать.
- Уход за бетоном. Все дальнейшие работы проводят после застывания бетона. В среднем монтаж стен можно начинать через 1–2 недели после заливки. Для гидроизоляции монолитного ленточного фундамента боковые поверхности ленты покрывают битумными мастиками. После этого можно проводить обратную засыпку.
Технология возведения монолитного варианта
Существует определенная пошаговая инструкция, которая поможет, даже неопытному строителю сделать прочный фундамент для своей постройки.

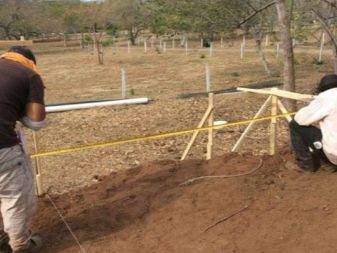

Для начала нужно снять плодородный слой грунта, а после этого разметить территорию, на которой будет возводиться база. Для разметки отлично подойдет несколько металлических или деревянных колышков, а также веревка
В разметке важно быть очень точным, так как любая ошибка в размерах может привести к тому, что постройка может быть некачественной. Нужно четко определить и разметить углы, дистанцию между стенами. После разметки по всей территории следует выкопать траншею, глубина которой не должна превышать 50-70 сантиметров
Глубина зависит от вида фундамента, а также от типа постройки, для которой возводится сама основа. Лучше всего начинать копать с того места, где угол наклона является самым низким. Это значительно сэкономит время и силы, потому что таким образом легче будет выравнивать траншею по уровню. Стены траншеи должны быть строго вертикальны, без наклонов. При необходимости можно использовать подпорки
После разметки по всей территории следует выкопать траншею, глубина которой не должна превышать 50-70 сантиметров. Глубина зависит от вида фундамента, а также от типа постройки, для которой возводится сама основа. Лучше всего начинать копать с того места, где угол наклона является самым низким. Это значительно сэкономит время и силы, потому что таким образом легче будет выравнивать траншею по уровню. Стены траншеи должны быть строго вертикальны, без наклонов. При необходимости можно использовать подпорки.
После того, как траншея была выкопана, на дне необходимо простелить и закрепить специальную ткань – геотекстиль. Эта ткань пропускает влагу, но при этом не дает земле попадать в песок
Геотекстиль важно закреплять так, чтобы края ткани находились на несколько сантиметров выше подсыпки из песка
Геотекстиль уложен в траншее
После того, как геотекстиль был крепко установлен и можно не бояться, что грунт обсыплется, можно делать песчаную подсыпку. Песок нужно засыпать слоями и каждый слой заливать водой и трамбовать
Это важно для того, чтобы подсыпка была крепкой и не распадалась. Если грунт, на котором будет возводиться фундамент, в основном состоит из глины, то высота песчаной подсыпки должна составлять примерно половину метра
Если же грунт в основном песчаный, то достаточно будет двадцати сантиметров. Далее следует закрепить опалубку поверх вырытой траншеи. Для этого понадобятся ровные деревянные доски. Опалубка будет служить продолжением стен траншеи. С внутреннего бока опалубки необходимо пометить уровень высоты, по которому будет заливаться бетон. Для того, чтобы разметка была максимально точной, рекомендуется использовать обычный строительный уровень. Вдоль всей опалубки необходимо разложить арматуру, о которой упоминалось выше. Если высота фундамента планируется от тридцати сантиметров и выше, то нужно сделать несколько слоев арматурных прутьев.
Предпоследним шагом является непосредственно заливка бетоном. Первый слой равномерно распределяем по всей опалубке. Для того чтобы не возникало вакуумных пустот, их нужно пробивать. Для заливки понадобится несколько человек, так как каждый новый слой бетона нужно заливать до того, как начнет застывать предыдущий. Последний слой необходимо выровнять в соответствии с разметкой, разгладить и посыпать сухим цементом. Для этого понадобится обычное сито.
Полное застывание фундамента
Для того чтобы бетон окончательно созрел, может понадобиться около месяца. Но по истечению двух-трех недель уже можно начинать возводить небольшие конструкции. Но если основа предназначена для дальнейшей постройки кирпичного дома, то лучше подождать, пока бетон полностью застынет.
Типы и виды сборного фундамента.
Мастера строительного дела условно разделяют такое основание конструкции на два типа:
- Универсальный заглубленный;
- Специальный мелко-заглубленный.
Они отличаются друг от друга тем, на сколько глубоко их закладывают. В данном случае изучают уровень промерзания почвы зимой в конкретном месте и универсальный фундамент закладывают ниже этого уровня, А Специальный фундамент закладывают выше. Он применяется в тех случаях, когда грунтовые воды повышенного уровня.
Монтаж таких фундаментов выполняется по одной и той же схеме: в траншею необходимой глубины укладывается подушка, затем собирают блоки, укрепляя их цементным раствором. Чтобы качественно заложить сборный ленточный фундамент, необходимо провести гидрозащиту всех швов и обработать гидроизоляционным материалом ту часть устанавливаемых блоков, которая остаётся снаружи.
Глубина заложения ленточного фундамента для дома
Глубина заложения фундамента вычисляется еще на этапе его проектирования. Заглубленная конструкция устанавливается так, что ее подошва находится на 25 см ниже уровня промерзания почвы. Это позволит защитить ее от неравномерных деформаций, которые возникают при морозном пучении грунта.
Высота конструкции зависит от климатических особенностей той или иной местности. Глубину промерзания определяют по формуле. Но, есть готовая таблица, где можно найти эти значения для того или иного региона.
Если говорить о мелкозаглубленном фундаменте, то он располагается на расстоянии 85 см от уровня промерзания почвы. При сооружении конструкции стоит учесть, что она будет иметь низкую несущую способность.
Также при сооружении основания стоит учесть уровень грунтовых вод. Подошва должна располагаться на расстоянии 20 см от нее. Итак, как делать ленточный фундамент?
Технология производства работ
Технологический процесс устройства сборного ленточного фундамента заключается в поэтапном выполнении всех этапов строительства, начиная от разметки и заканчивая уходом за готовой конструкцией ленточного фундамента.
Подготовительный этап
На первоначальном этапе по устройству фундамента необходимо подготовить строительную площадку: расчистить территорию и выполнить необходимую разметку по исполнительной рабочей схеме фундаментов. С помощью веревки и колышков линейные размеры фундаментов закрепляются непосредственно на почве
Следует обратить внимание на правильность углов разметки. Контрольной проверкой правильности разбивки служит проверка диагоналей линейной конфигурации фундамента: все диагонали прямоугольных участков должны иметь одинаковое значение
Земляные работы
Земляные работы заключаются в подготовке траншеи под укладку сборных элементов. Для большого объема по выемке грунта лучше всего использовать строительную землеройную технику – экскаватор.
Схема укладки блоков ФБС
При небольших объемах земли и малой глубине залегания фундамента можно самостоятельно своими руками подготовить траншею. Рабочая ширина траншеи чуть больше расчетной ширины блоков фундамента. Такое различие необходимо для удобства выполнения монтажных и гидроизоляционных работ. Дно траншеи зачищается и выравнивается по строительному уровню.
Подготовка основания
На подготовленное зачищенное дно необходимо уложить песчаную подготовку толщиной 50 – 100 мм. Засыпанный песок разравнивается по уровню и уплотняется ручными или электровибрационными трамбовками. После этого песчаная подушка проливается водой. На готовую песчаную полушку укладывается гидроизоляционный слой из рулонного кровельного материала. Гидроизоляцию заполняют цементно-песчаным раствором, после высыхания основание считается готовым к монтажу фундаментных блоков.
Монтаж сборных элементов
Для правильной укладки сборных блоков необходимо перенести осевые линии схемы или чертежа здания на край и дно траншеи. По этим линиям выставляются маяки, по которым будет производиться укладка угловых фундаментных элементов.
Укладка фундаментных элементов
С помощью грузоподъемной строительной техники производят укладку сборных фундаментных элементов на бетонную смесь и проверяют горизонтальность строительным уровнем. Пазы блоков заполняются цементным раствором.
Завершающий этап сборки фундамента
После окончания укладки фундаментных блоков рекомендуется тщательно заполнить швы между блоками цементным раствором и после полного их высыхания необходимо выполнить защитную обмазочную или склеечную гидроизоляцию боковой поверхности ленточного фундамента. Такое изоляционное покрытие надежно защитит конструкцию фундамента от капиллярной и атмосферной влаги. Правильно выполненная гидроизоляция создает в доме комфортный микроклимат для проживания.
Подготавливать траншею для устройства фундамента необходимо непосредственно перед началом работ. В случае выпадения атмосферных осадков может произойти обрушение стенок траншее и всю работу придется переделывать.
Для прокладки инженерных коммуникаций следует заранее предусмотреть монтажные отверстия в ленте фундамента. Устройство таких отверстий позволит без труда проложить все необходимые трубопроводы и кабельную продукцию в подвальную часть фундамента для дальнейшей разводки по всему дому.
Ленточная фундаментная конструкция
Название ленточный фундамент
говорит о конфигурации этого вида несущего основания. Фундамент имеет вид непрерывной ленты, расположенной по периметру для опирания наружных и внутренних несущих стен здания. Ленточный вид опорной конструкции может выполняться в виде бетонного монолитного массива или в виде сборных железобетонных или легкобетонных элементов. Так как строительный сезон охватывает короткий весенне-летний период, за который желательно выполнить возведение всего здания, то для сокращения сроков лучшим вариантом будет применение сборного ленточного фундамента.
Гидроизоляция ленточного фундамента
Гидроизоляция — важный шаг
Устройство ленточного монолитного фундамента без гидроизолянта – что Олимпиада без судей. Вы спросите, зачем основанию нужна гидроизоляция? А все очень просто. Представьте, что осенние дожди слегка подмочили железобетонный фундамент. Пусть даже только его поверхность.
И вот пришла зима, да грянули морозы. Что произойдет с влагой в железобетонном теле? Правильно, замерзнет! Причем вся водичка, находящаяся выше линии промерзания, превратится в микрососульки, находящиеся в бетонной ленте под домом. А ведь при замерзании вода расширяется (Природоведение, 3 класс). Как думаете, структура основания изменится? Правильно, безусловно. Зато, когда солнышко пригреет, а грачи прилетят, почуяв весну красну, вода растает, оставив в бетонном теле «нетленный» след – трещины да расколы.
И чем больше пройдет зим да весен, тем больше разрушится бетонная ленточка. И все потому, что нет гидроизоляции. А ведь все могло бы быть по-другому, если бы на этапе строительства были предусмотрены два вида гидроизолянта: горизонтальный и вертикальный.
Первый (горизонтальный) прокладывают для предотвращения капиллярного подсоса фундаментом воды. Для этого используют мембранные пленки, рубероид, рубемаст, толстый полиэтилен или толь. Их укладывают под песчаной подушкой и поверх фундамента (перед постройкой стен).
А сейчас кидайте в нас камнями (или тапками), «Бей, но выслушай», — как говаривал Фемистокл. Может быть для вас это и прозвучит, как крамола, но! Если фундамент зальете из бетонов класса В 15 и выше, нижнюю горизонтальную гидроизоляцию можно не делать. Почему? Да этот материал достаточно морозостоек, и выдержит любые «шалости» воды, не дав ей разрушить ни бетонное тело, ни подвергнуть коррозии арматуру.
Устами профессионалов
Чтоб не быть голословным, размещаю видео-интервью с опытным строителем, как раз на тему гидроизоляции:
А что до вертикальной гидроизоляции, то при устройстве ленточного фундамента дома следует либо оклеить наружную поверхность основания теми же гидромембранами, рубемастом, рубероидом или обмазать жидким битумом. Впрочем, можете сделать и то и другое – сначала обмазать, а после – оклеить. Тогда получите смешанную вертикальную гидроизоляцию основания.
При выполнении вертикальной защиты фундамента от влаги особое внимание уделите стыкам материалов. При их нестыковке это место станет настоящим «шлюзом», услужливо пропускающим водичку в бетон
Выбор времени года для рытья котлована или траншеи
Специалисты рекомендуют планировать разработку грунта под фундамент проводить летом или осенью. В это время почва максимально мягкая и поддаётся копанию.
Зимой устройство фундамента невозможно из-за замёрзшего грунта. Если запланировать работы на данный период, их стоимость увеличивается в несколько раз. Также устройство траншеи или котлована зимой утрудняется из-за необходимости в кратчайшие сроки завершить кладку фундаментных блоков или заливку монолитной конструкции. Они не должны промёрзнуть, что негативно скажется на их несущей возможности
Также зимой важно сразу предусмотреть процесс вывоза лишнего грунта. В противном случае он замёрзнет и убрать его будет очень сложно
