Руководство по строительству ленточного основания своими силами

Определение ленточного фундамента

Ленточный фундамент это замкнутый контур, изготавливаемый из железобетона различными способами. Возводится под всеми несущими конструкциями здания и воспринимает нагрузку строения, передавая ее на грунт.

Эта конструкция подходит для размещения на ней зданий любого типа от легких щитовых до тяжелых монолитных.

Ленточные основания устраиваются на песчаной или гравийной подушке, укрываемой слоем гидроизоляции для минимизации воздействия на них грунтовых вод.

Типовое строение монолитного ленточного основания с гидроизоляцией и утеплением опорных элементов

На рис.1 представлен мелкозаглубленный ленточный фундамент. Видны слои заливки, позволяющие определить высоту фундамента порядка 100 см.

Виды фундаментов

Различают три основных разновидности оснований под строение:

  • мелкозаглубленный
  • глубокозаглубленный
  • комбинированный (свайный с монолитным ростверком)

Выбор вида зависит от характеристики грунтов, на которых строится здание. Если они не склонны к вспучиванию (явление выдавливания фундамента вверх при промерзании грунта), отсутствуют близкозалегающие грунтовые воды – вполне возможно применение первой разновидности фундаментов.

Свайные фундаменты с монолитным ростверком пригодны на любых грунтах и являются наиболее надежными основаниями для зданий любого типа. В ценовой категории они находятся посредине.

Требования для опалубки

Сооружаемая опалубка должна соответствовать возлагаемым на нее функциям и быть надежной

Важно предусмотреть такие эксплуатационные свойства, как:

  1. Прочность и устойчивость к интенсивным нагрузкам. На этапе заливки раствора стенки опалубки будут подвергаться дополнительному давлению, поэтому следует сделать их максимально прочными.
  2. Отсутствие щелей. Любые отверстия и зазоры станут местом вытекания бетонной смеси. В подобных точках появятся пустоты, снижающие пригодность фундамента к эксплуатации. Если зазоры маленькие, по мере нарастания давления они будут увеличиваться в размерах.
  3. Соответствие геометрической форме и размерам основания. Следует убедиться, что высота опалубки выше расчетной глубины фундамента.

Выбирая подходящую конструкцию, следует учитывать характеристики фундамента, особенности почвенных слоев и материала, который используется.

В современном строительстве для ленточных оснований разрабатываются следующие типы опалубок:

  1. Съемная. Отличается наличием нескольких составных частей, которые поддаются демонтажу после заливки бетоном.
  2. Несъемная. Элементы такой опалубки являются стационарной частью ленточного основания и выполняют ряд дополнительных функций. В их числе: гидроизоляция и теплоизоляция, декоративная роль и защита.

Если грунт достаточно прочный и вязкий, допускается использование схемы опалубки для ленточного фундамента с бетонным литьем в траншею. Подобная технология сокращает расходы материала на организацию формообразующих конструкций.

Сложные участки схемы.

Если вы планируете возводить капитальное и масштабное сооружение, то оно наверняка потребует создание сложного сборного или монолитного основания. Как правило, такие схемы невозможно уместить на одном чертеже. Поэтому специалисты в строительной индустрии настоятельно рекомендуют разрабатывать отдельные схемы сложных участков. Как вариант, можно нанести на главный план дополнительные осевые линии и обозначение сечения (при необходимости), а также создать крупные разрезы на листе, предварительно сделав отметку об этом. Кроме того, в зависимости от степени сечения рекомендуется выбирать масштаб 1 к 20, 1 к 25, либо 1 к 50, для того, чтобы максимально приблизить разрез и сложные конструкционные элементы.


План фундамента ленточного чертеж.

Материалы и технология монтажа фундамента

Технология монтажа МЗЛФ зависит от вида стройматериала, из которого будут впоследствии возведены стены здания, сооружения.

Для дома из керамзитоблоков

Средняя плотность блока из керамзита составляет 300-900 кг/куб. м. Это позволяет использовать для одноэтажного здания из керамзитоблока мелкозаглубленное монолитное ленточное основание.

Из-за высокой пористости керамзита фундамент нуждается в хорошей гидроизоляции. Все стены ленты внутри и снаружи по периметру покрывают гидрофобными веществами: минеральной или битумной мастикой, рубероидом или плёнкой.

Горизонтальный гидроизолирующий слой накладывается на песчаную подушку перед процессом заливки бетонной ленты.

Из кирпича

Дома из кирпича имеют свои особенности. Кирпич отлично сопротивляется вертикальным нагрузкам, однако на изгиб и растяжение он слаб. В случае неравномерной усадки фундамента или частичного выпучивания грунта стены пойдут в разлом.

Поэтому мелкозаглубленное ленточное основание выбирают для небольших строений и лишь на плотных грунтах, не склонных к пучению. В остальных ситуациях лучше устраивать цельную бетонную плиту, которая равномерно распределит нагрузку и предотвратит смещение грунта.

Для каркасного

Мелкозаглубленную цельную бетонную армированную ленту в качестве основания можно использовать под каркасные дома с небольшим весом на песчаном, супесчаном и каменистом грунте.

Если участок слишком насыщен влагой, возможность использования такого варианта фундамента рассчитывают специалисты.

Из бревен

Для дома из бревна армированный фундамент в виде ленты мелкого заложения возводят только на грунте из песка, камня или гравия.

Согласно строительным нормативам, глубина закладки фундамента для регионов средней полосы на непучинистом грунте составит не менее 0,6-0,8 м, на пучинистых — до полутора метров. Поэтому МЗЛФ выбирать для тяжёлых бревенчатых домов опасно.

Для газобетонного

Газобетон отличается высокой теплосберегающей способностью при низком весе.

Стены из этого стройматериала могут быть в два раза тоньше, чем кирпичные при одинаковом теплосберегающим эффекте.

Поэтому для одноэтажного строения, который возводится на нормальных непучинистых и слабопучинистых грунтах, есть смысл сделать основание из МЗЛФ, чтобы сэкономить на фундаменте.

Ширина основания должна быть не меньше 0,3 м. Когда грунт пучинистый, под фундаментом его меняют на крупнофракционный песок и хорошо утрамбовывают.

Что еще нужно знать о ленточном фундаменте для дома из газобетона читайте тут.

Виды ленточного фундамента

В строительном деле существует несколько видов ленточного фундамента. Оценку заливки осуществляют по двум группам критериев: глубина закладки цементного раствора и тип основы. Исходя из первой группы критериев, выделяют следующие виды фундамента:

  1. Бетонная основа без заглубления. Мелкозаглубленный ленточный фундамент, выполненный своими руками, используется в регионах, где практически отсутствует мягкий грунт, а заглубление невозможно ввиду наличия скалистых пород.
  2. Основа со средней степенью заглубления. Наиболее часто встречающаяся модель ленточного фундамента, применяется на устойчивых почвах, в регионах с комфортным климатом.

Вторая группа критериев напрямую связана с особенностями проведения монтажных строительных работ. Бетонную ленту можно обустроить несколькими методами:

  • В виде непрерывной полосы или монолитный ленточный фундамент.
  • Модульными блоками.

Разновидности

Ленточный фундамент разделяют на типы: по глубине размещения, по виду конструкции, а также по способу технической реализации. Разновидности отличаются по стоимости, по несущей способности и выбираются исходя из условий эксплуатации.

Глубина заложения

Глубину заложения выбирают в зависимости от типа почвы, веса здания, уровня грунтовых вод. Выделяют три разновидности:

  • Заглубленный;
  • Мелкозаглубленный:
  • Незаглубленный.

В индивидуальном жилищном строительстве чаще всего используется закладка на небольшую глубину.

Как рассчитать глубину заложения

Создание надежного основания невозможно без учета геологии, климата, особенностей проектируемого сооружения. Расчет проводится на основе следующих сведений:

  • Глубина залегания грунтовых вод;
  • Характер грунта – глинистый, болотистый, песчаный или иной;
  • Глубина промерзания почвы;
  • Вес здания;
  • Наличие подвала;
  • Изменение температуры в течение года.

Вычисления требуют определения многих параметров, а также учета требований строительных норм и правил: СП 22.13330.2011, СНиП 23-01-99. Характеристики определяют по сводным таблицам.

Глубина промерзания грунта по городам

Таблица 1. Величина промерзания почвы, регион – Московская область

Тип грунтаПромерзание, в зависимости от средней температуры внутри здания, м
0°С10°С20°С
Песчаный1,31,010,82
Супесь1,210,940,67
Глинистый10,780,56

Чтобы выполнить грамотный расчет, следует воспользоваться одним из многочисленных онлайн-калькуляторов, представленных в интернете, либо обратиться в строительную фирму.

По принципу устройства

Ленточный фундамент представляет собой слой железобетона, расположенный по периметру здания. В отличие от плитного, устанавливается только под несущими стенами. Обычное ленточное основание обустроить не сложно, оно широко применяется в малоэтажном строительстве.

Схема устройства ленточного фундамента

В особо сложных случаях используется ленточно-свайный фундамент. Он необходим при большом весе дома. А также, когда сооружение возводится на слабых, пучинистых грунтах. Сваи позволяют опереть здание на глубинные слои почвы, которые не подвержены промерзанию.

По техническому исполнению

Есть три вида ленточного фундамента, отличающихся по способу выполнения: сборный и монолитный. Сборный составляют из отдельных блоков, иногда применяют кирпичи. Наличие швов делает конструкцию более слабой, чем другие виды оснований.

Готовый фундамент с цокольными рядами кирпича

Монолитный является самой прочной и долговечной разновидностью, стоимость его также получается выше. Чтобы сэкономить, делают комбинированное основание. Подземная часть заливается бетоном, а цоколь изготавливается из кирпича.

Преимущества и недостатки

Такой тип основания характеризуется большими показателями прочности на сжатие по вертикали, выдерживает нагрузку многоэтажной постройки без вспомогательных укреплений, а в процессе строительных работ малоэтажного строения зачастую не используют арматуру. Будет достаточным, чтобы ширину была такая же или немногим больше, чем толщина стен. Во многом поэтому ленточное основание популярно при самостоятельном строительстве небольшого строения.

К достоинствам ленты относят:

  1. Относительно небольшие траты на материалы. Одним из основных признаков, который характерен для ленточных оснований – маленькие габариты, в связи с этим, сравнивая с монолитными плитами, строительных материалов нужно будет намного меньше.
  2. Возможность выдержать большие нагрузки: лента может быть хорошим фундаментом как для легкого каркасного дома, так и для коттеджа из кирпичей или блока, имеющего несколько этажей.
  3. Несложность процесса строительства, а также большая скорость. Для заливки или монтажа готовых частей понадобится около 2 дней, если же это монолит, то высыхание длится не меньше месяца.
  4. Возможность самостоятельного возведения.

К недостаткам стоит отнести:

  1. Потребность глубокого анализа грунта.
  2. Нужда в технике и рабочих.
  3. Солидный вес всей конструкции, провоцирующий неравномерную усадку.

Грамотный и четкий чертеж ленточного фундамента – успех долговечной и надежной постройки

Прежде чем начинать закладку плит крайне важно правильно и досконально четко составить чертеж фундамента ленточного. «Размытых» расчетов для его составления будет мало, крайне важно соблюсти всю точность в расчетах и учесть возможное сопротивление будущим нагрузкам

Для такого основания подходит железобетон, фундаментная плита и блок, а также кирпич и бутобетон.


чертеж ленточного фундамента


фундамент ленточный заглубленный


чертеж ленточный фундамент


ленточный фундамент

Ширину «подошвы» основания нужно рассчитывать исходя из состава грунта, а также – из его давления на фундамент. Чтобы найти ширину «подошвы», нужно четко рассчитать основание. Например, при отличной несущей способности ширина составит 40 см, при этом при такой же нагрузке на просадочном грунте она возрастает в 2 раза.

Если в будущем доме не предусматривается подвал, а плиты будут заложены не более чем на 1,5 метра, тогда при постройке ленточной опоры станы нужно делать бетонными (без армирования). При постройке дома с подвалом стены из монолита обязательно нужно армировать, при этом арматура и толщина самой стены напрямую зависит от углубления подвала.

Без обмазочной гидроизоляции просто не обойтись при постройке, независимо от выбранных стен. Это нужно затем, чтобы избежать сырости стен и появления плесени с грибком.

Габариты и заглубление ленты


Поскольку каркасные дома легкие, фундамент под них не нужно сильно заглублять. Достаточно выдержать размер 0,4–0,7 м. При возведении строения в северном климате, когда почва сильно промерзает, необходим иной подход.

Используют формулу, заключающуюся в том, что подошва фундамента обязана располагаться ниже сезонного промерзания грунта на треть метра.

Также заглубленные основания используют, когда запланировано соорудить под зданием подвал. В такой ситуации бетонная лента становится его стенами.

Не рекомендуют закладывать фундамент ниже 2,5 м от уровня почвы. Если прочные пласты земли находятся глубже, ленточное основание заменяют иным вариантом фундамента — столбчатыми опорами.

Каркасные строения закрепляют поверх обвязки, расположенной на ленте. Ее делают из деревянного бруса либо железобетонной балки. Чтобы повысить прочность сооружения, делают шире непосредственно бетонную конструкцию. Когда каркас планируют облицовывать кирпичом, ширину ленты увеличивают, делая ее до полуметра.

Постепенная или частичная заливка бетона

В случаях, когда сразу залить весь фундамент не представляется возможным в силу определенных причин, допускается постепенная заливка бетона с соблюдением некоторых требований:

Каждую следующую порцию бетона допускается смешивать с предыдущей, однако требуется строго соблюдать временной интервал между заливкой, который не должен быть более двух часов при теплом воздухе окружающей среды и четырех – при прохладном;

Если в работе возникает вынужденный долгий перерыв, он не должен превышать шестьдесят четыре часа. При этом уже застывший предварительный слой бетона тщательно очищается от всевозможных загрязнений, пыли и капель влаги. Применение жесткой щетки способствует выравниванию верхнего слоя и увеличению коэффициента сцепления между поверхностями.

Если соблюдать все вышеуказанные требования, частичная заливка никак не отразится на качестве готового фундамента и позволит сэкономить на приобретении дорогостоящей техники, такой как бетономешалка.

Правила выполнения расчётов

Чтобы понять, как правильно копать фундамент, необходимо разобраться с некоторыми выходными параметрами

Важно определить характеристики почвы – способность выдерживать нагрузку, глубину промерзания, наличие грунтовых вод. Также на выбор типа фундамента влияет конфигурация и назначение здания (жилое, общественное, хозяйственное, временное)

Обязательно учитывают предполагаемую нагрузку от его несущих элементов.

Самым простым способом устройства фундамента под дома называют установку ленточной конструкции. В данном случае её основание должно находиться ниже глубины промерзания грунта, что определяется климатическими условиями в конкретном регионе.

Выбор глубины фундаментной ленты с учётом уровня промерзания грунта Источник ytimg.com

При выборе глубины заложения ленточного фундамента также учитывают наличие в здании подвального или цокольного этажа. В данном случае отметка его подошвы должна быть на 30-50 см ниже поверхности пола. Также фундамент заглубляется таким образом, чтобы до грунтовых вод оставалось не меньше 50 см.

Не менее популярна плитная конструкция основания под дом. Она используется для зданий со сложной конфигурацией и со значительной нагрузкой на грунт. Также плитный фундамент с дополнительным утеплением считается рациональным решением при значительной глубине промерзания почвы, когда устройство ленточного основания обойдётся слишком дорого.


Котлован под плитный фундамент Источник kakpostroit.su

Определение степени заглубления.

Первый вид основания отличается усиленным армированием и является отличным выбором для больших сооружений, проект которых подразумевает создание подвальных помещений, мансарды или же тяжелых перегородок. Считается, что наиболее оптимальным показателем степени заглубления траншеи для ленты является показатель, который на 20-25 метров превышает уровень глубины промерзания грунта конкретного региона.
На чертежах непременно содержится информация о том, насколько глубоко будет заглублена лента

Важно помнить, что количество расходных материалов для формирования заглубленных опор на порядок больше.


План армирования фундамента ленточного чертеж. Дополнительный чертеж (сложное армирование).

Особенности основания

Такое основание — сплошной контур замыкающихся блоков, между собой скрепленных раствором цемента с песком. На ленточном фундаменте располагают все несущие конструкции здания. Основная функция сооружения состоит в равномерной передаче на землю нагрузки каркасного дома.

Устройство


Ширину ленты делают такой, чтобы она превышала на 10 см толщину стен. Категорически запрещено свисание каркаса далее опорной основы здания. Выполняя предварительные расчеты, определяют ширину подошвы бетонных блоков.

Одновременно рассчитывают арматурный каркас. На суммарный диаметр пояса влияет площадь сечения основания.

Используют стержни диаметром 10–14 мм, располагая их вдоль блоков. Чтобы гарантировать совместную работу стрежней, закладывают в горизонтальной, а также вертикальной плоскости и поперечное армирование. Для него применяют более тонкие пруты — 6-10 мм диаметром.

Условия использования

Малозаглубленный вариант ленточного фундамента подходит при возведении каркасного дома на участке, имеющем спокойный рельеф.

Рационально его использование на крупнозернистых песках, скальных породах, не текучих глинах. Когда почва склонна пучится и увлажняться, рекомендовано укладывать ленту на сваи, поверх которых выполнен ростверк.

Достоинства и недостатки

Преимущества сплошной «ленты»:

  • высокая надежность;
  • низкая стоимость;
  • не продуваемый ветрами цоколь;
  • привычная строительная технология.


Минусы такого основания:

  • проблематично сооружать его при наклонном рельефе участке;
  • повышенные требования к изготовлению опалубки;
  • невозможность возведения фундамента без помощи бригады рабочих;
  • для доставки бетона требуется заказывать спецтранспорт.

Устройство и типы

По глубине залегания ленточные фундаменты бывают мелкого и глубокого залегания. Мелкозаглубленные могут применяться на спокойных, непучнистых грунтах с хорошей несущей способностью под постройки небольшой массы — из древесины и возведенные по каркасной технологии.

В этом случае лента должна на 10-15 см уходить в твердый слой, который располагается под плодородным. В то же время по нормативам она не может быть менее 60 см.

Типы ленточных фундаментов по глубине заглубления

Монолитные ленточные фундаменты глубокого заложения делают под тяжелые, массивные дома. В общем случае опускают их на 10-15 см ниже уровня промерзания грунтов для данного региона. При этом подошва должна опираться на слой с хорошей несущей способностью. Если это не так, приходится углубляться ниже. Например, если уровень промерзания грунтов 1,2 м, а плодородный слой заканчивается на отметке 1,4 м, то приходится опускаться ниже 1,4 м.

С опалубкой или без

Вообще,  технология возведения монолитного ленточного фундамента предусматривает установку опалубки. Это конструкции из щитов, которая придает форму бетону и не дает ему растекаться. Понятное дело, что опалубка — это дополнительные расходы на материалы, а также дополнительное время на ее сборку и установку.

Опалубка — конструкция из досок или фанеры, которая придает фундаменту форму

Иногда в целях экономии, на хороших грунтах котлован под фундамент роют ровно по разметке — на нужную ширину и глубину. И в эти ямы  заливают бетон без опалубки. Такая технология не может гарантировать требуемую степень надежности,  результат спрогнозировать невозможно.  Дело в том, что для набора нормальной прочности бетону необходимо определенное количество воды. Без опалубки вода хоть и немного, но впитывается в грунт, что может сказаться на качестве самого бетонного камня.  В самом худшем случае он может крошится.

Из положения выходят, расстелив в траншее полиэтиленовую пленку. Но по ней потом ходят — армирование делать нужно. И прутья, и сапоги не один раз повреждают пленку. В результате влага все равно уходит.

Фундамент без опалубки — рискованная затея

В некоторых случаях такие фундаменты могут отстоять какое-то количество лет без проблем. Но рано или поздно, появляются трещины или бетон начинает крошиться. Вторая сложность работы с таким фундаментом — его далеко не идеальная геометрия. Для того чтобы снизить теплопотери, фундамент утепляют, причем чаще всего плитами пенопласта или экструдированного пенополистирола. Попробуйте наклеить их на неровную поверхность. Такая же ситуация с пароизоляцией: пленку очень сложно (практически невозможно) приклеить на неровный, пористый бетон с вкраплениями грунта. Оправдан или нет такой подход — решать вам,  но рекомендовать такой фундамент можно только под забор или сарай.

Расчет глубины траншеи

После выбора основных параметров строительства (место расположения, подготовка чертежа будущего строения и модели заливки) необходимо правильно рассчитать глубину заложения фундамента для дома. Ширина подготавливаемого котлована также имеет значение, однако её параметры чаще всего стандартизированы. Традиционно, для средних регионов с устойчивым климатом, размеры ленточного фундамента составляют 70 см. Однако, ряд факторов может изменить расчет ленточного фундамента:

  • Тип почвы, его состояние, наличие подземных вод.
  • Предполагаемый вес будущей конструкции, осевая нагрузка.
  • Тип ленточной заливки (модульная, непрерывная модель).

Недостаточная глубина траншеи может привести к снижению срока эксплуатации здания, а также вызвать преждевременное разрушение фундамента. Избыточная толщина заливки является причиной нерационального расходования финансовых средств. При возникновении трудностей с расчетом глубины лучше обратиться за помощью к специалисту строительного профиля, который на профессиональном уровне проведет оценку всех факторов риска. Также на практике используется удобное приложение – калькулятор ленточного фундамента.

Сооружение фундамента: пошаговая инструкция

При устройстве ленточного фундамента своими руками вам придется освоить несколько профессий: землекопа, бетонщика, арматурщика и пр. Но сначала поработайте снабженцем.

Заранее приготовьте:

  • доску толщиной 20 мм, оструганную с одной стороны (для сооружения опалубки)
  • арматурную сталь периодического профиля диаметром 10-14 мм;
  • проволоку для вязки армирующего каркаса;
  • песок и щебень (или гравий) для устройства подушки.

Бетон необходимой марки лучше заказать готовый. Если же вы приняли решение выполнить полный цикл строительства ленточного фундамента своими руками, запаситесь цементом, песком и гравием для приготовления бетонного раствора (как сделать расчет бетона на фундамент).

Заготовив все необходимое, приступаем к строительству ленточного фундамента.

Пошаговая инструкция будет служить вам «путеводителем»:

  1. В соответствии с выполненной ранее разметкой роем траншею шириной 1,5 метра и глубиной до 2,5 метра. Вручную эту работу можно выполнить штыковой лопатой. Если условия позволяют, то лучше привлечь небольшой экскаватор.
  2. На дно подготовленной траншеи насыпается слой песка и плотно утрамбовывается. Чтобы процесс уплотнения протекал быстрее и качественнее, песчаный слой обильно проливают водой. Сверху насыпают 20-сантиметровый слой щебня или гравия и тоже тщательно трамбуют. Затем подушку заливают цементным раствором толщиной в 10 см, и оставляют в покое на 10 дней (о том, как правильно залить фундамент под дом).
  3. Перерыв можно использовать для изготовления элементов опалубки. Подготовленные щиты по прошествии указанного срока устанавливают в рабочее положение. Смонтированную опалубку изнутри выстилают гидроизоляционным материалом (устройство опалубки для фундамента своими руками).
  4. Внутри опалубки монтируется армирующий каркас, собранный предварительно на земле в отдельные секции (какой расход арматуры на 1 м3 бетона фундамента). Каждая из них состоит из верхнего и нижнего поясов, скрепленных друг с другом вертикальными арматурными стержнями меньшего диаметра. Соединение элементов каркаса производится методом вязки при помощи стальной проволоки. Сварку в данном случае не применяют.
  5. После установки арматуры в полость опалубки заливается бетон.

Заливку лучше всего производить в один прием. Но такое в частном строительстве редко удается, в основном в этом случае заливают фундамент за несколько заходов.

Такое допускается, но делать это надо таким образом, чтобы швы между отдельными слоями бетона располагались горизонтально.

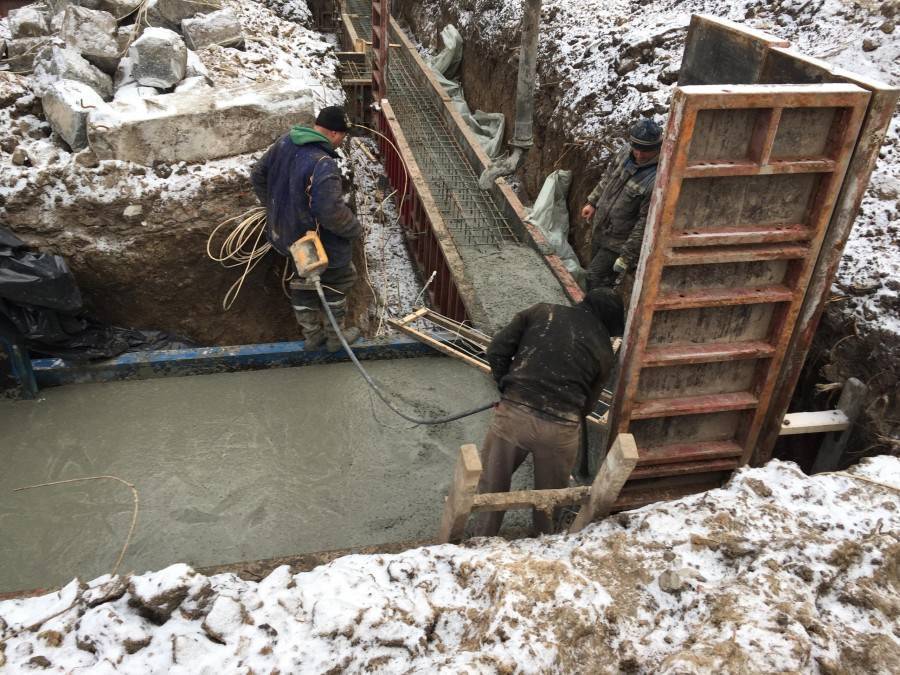

  Изготовление монолитного армированного ленточного фундамента

Опалубка снимается через 7-10 суток, и готовый монолит подвергается гидроизоляции. Его поверхности обмазывают битумной мастикой, а затем к им приклеивается рубероид или другой рулонный гидроизолятор.

Завершается процесс земляными работами. На этом этапе необходимо произвести обратную засыпку пазух строительным песком средней крупности. Его засыпают послойно, трамбуя и проливая водой. Не забудьте при этом контролировать состояние гидроизоляции: ее можно случайно повредить.

Материалы, необходимые для строительства ленточного фундамента

Перед тем как начать обустройство ленточного фундамента своими руками, необходимо подготовить все материалы, а также инструменты, которые будут использованы в строительстве. Вам понадобится:

  1. Спецодежда.
  2. Совковая, а также штыковая лопата.
  3. Лазерная рулетка.
  4. Мастерок.
  5. Гидравлический уровень.
  6. Деревянный молоток.
  7. Зубчатая кельма.
  8. Вибровочная машинка.
  9. Арматура.
  10. Верёвка.
  11. Проволока.
  12. Доски или фанера для опалубки.
  13. Трамбовка.
  14. Крепежи для фиксации опалубки.
  15. Песок.
  16. Плиты перекрытий.
  17. Утеплитель.
  18. Бетонная смесь, или ее компоненты для заливки бетона:
  • песок;
  • цемент;
  • щебенка;
  • а также инструменты: емкость, в которой вы будете месить бетон, или бетономешалка.

Технология выполнения

Перед тем, как правильно залить ленточный фундамент, необходимо подготовить земельный участок и выполнить разбивку будущего сооружения на местности

Перед тем, как правильно залить ленточный фундамент, необходимо подготовить земельный участок и выполнить разбивку будущего сооружения на местности. Для этого территория строительства очищается от мусора и ненужных зелёных насаждений. Далее выполняется разбивка осей будущего сооружения и их привязка от границ участка. После определения места расположения одного из углов дома под прямым углом к нему натягивается шнур. От него размечаются следующие углы здания и забиваются колышки. По колышкам натягивается шнур. От него отмеряют ширину фундамента и натягивают второй шнур.

Как выполняется дальнейшее строительство мелкозаглублённого фундамента, расскажет наша пошаговая инструкция и видео в конце статьи:

  1. Копаем траншею при помощи лопаты или строительной техники. Дно траншеи выравниваем по уровню.На дне необходимо выполнить песчаную подушку высотой 200 мм. Песок после укладки заливается водой и трамбуется.
  2. Затем укладывается слой изоляции. Для этого можно использовать плотную плёнку, бетонную прослойку высотой 10 см или рубероид. Применять геотекстиль в данном случае не стоит, поскольку он только снизит прочность основания.
  3. Теперь приступаем к возведению опалубки. Для этого можно использовать доски, влагостойкую фанеру, OSB или специальные щиты. Внутреннюю поверхность деревянной опалубки лучше закрыть плёнкой. Так вам будет проще снимать доски после застывания бетона, а также они меньше загрязнятся, и их можно будет использовать в дальнейшем.
  1. Теперь выполняется устройство арматурного каркаса. Для этих целей изготавливаем пространственный каркас из арматуры диаметром 1-1,2 см. Шаг поперечных прутков 20 см. Каркас устанавливаем в опалубку так, чтобы после заливки бетоном от края бетонной поверхности до арматуры было не меньше 50 мм тела фундамента. Это позволит надёжно защитить каркас от коррозии.
  2. Не забывайте установить и привязать к каркасу трубы (гильзы), через которые в дом будут заводиться инженерные коммуникации. Также стоит заложить трубы для вентиляции пространства под домом. Чтобы в них не попал бетон при заливке, туда насыпается песок.

После приготовления или покупки бетонной смеси можно приступать к заливке

  1. 6.После приготовления или покупки бетонной смеси можно приступать к заливке. Как правило, заливку производят послойно. В каждом слое удаляются пузырьки воздуха при помощи глубинного вибратора. Так конструкция будет прочнее. При заливке бетона не стоит его лить с высоты более 1,5 м, чтобы не вызвать снижения прочности конструкции.
  2. 7.После заливки бетонная лента накрывается полиэтиленовой плёнкой для равномерного испарения влаги. Кроме этого, летом необходимо первую неделю смачивать бетон для защиты от пересыхания. Через неделю плёнку можно убирать.
  3. 8.Опалубку можно снимать при набирании бетоном первоначальной прочности. Обычно это происходит через две недели. Полное застывание наступает через 28 суток.
  4. 9.Стенки фундамента защищаются от влаги при помощи битумной мастики, которая наносится в два слоя.
  5. 10. Выполняется утепление основания. Для этого лучше всего использовать экструдированный пенополистирол. Он крепится к внешней поверхности до точки промерзания грунта. Особенно важна теплоизоляция фундамента в доме с подвалом.
  6. 11. Теперь можно производить обратную засыпку котлована или траншеи. Для этого лучше использовать смесь песка, глины и гравия, которая тщательно трамбуется.
  7. 12. Для защиты фундамента от атмосферных осадков выполняется отмостка.

Ещё один вариант выполнения ленточного фундамента вы можете найти в предложенном видео:

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
