Назначение и особенности устройства мауэрлата при строительстве односкатной крыши

Чем крепить?

Единого мнения о том, какой крепеж будет наилучшим решением для соединения подобных конструкций, на сегодняшний день нет. Но скобами точно никто такие элементы не крепит, а пластины используются лишь при создании определенных типов соединений. И то не всегда. Самыми часто используемыми являются гвозди и саморезы. Каждый из этих крепежей имеет свои сильные и слабые стороны.

Для изготовления стропильного механизма применяются оцинкованные саморезы, которые не подвержены воздействию коррозии. Они очень просто завинчиваются. Для этого подойдет даже простенький шуруповерт. Их недостатком будет долгое удаление, если конструкцию по каким-то причинам потребуется демонтировать.

С гвоздями любят работать за то, что они имеют разный размер, а для их забивания нужен всего лишь молоток. Для фиксирования стропил лучше всего будет использовать специальные гвозди с зазубринами, что позволяет создать с древесиной максимально качественное соединение.

Рекомендации по укреплению

Если производится крепление стропил к мауэрлату уголками, то можно использовать так называемые салазки. Они обладают скользящей пластиной. С их помощью можно обеспечить надежное сопряжение, которое компенсирует деформации. После того как будет выполнен монтаж нижнего узла, можно начинать соединение с коньковым брусом. Возведение кровли занимает половину всего времени, которое уходит на строительство дома. Материальные затраты на нее оказываются примерно такими же

Важно при этом не допустить даже самых мельчайших ошибок, которые могут стать источником весьма внушительных проблем при использовании системы

Разновидности односкатных кровель

Крыши с одним скатом делятся на два вида:

  • невентилируемые;
  • вентилируемые.

Невентилируемый вариант подходит для террас. При этом угол наклона крыши минимальный – он составляет от 3 до 6 градусов. Это дает возможность использования поверхности для посадки растений, устройства бассейна и т.д. Минусом данного типа является необходимость в дополнительном уходе в холодное время, особенно при наличии большого количества осадков.

При выборе вентилируемой разновидности угол наклона может колебаться в пределах 5-25 градусов. Пустое пространство между слоем тепло- и гидроизоляции обеспечивает свободную циркуляцию воздуха в кровельном пироге и значительно удлиняет срок эксплуатации кровли.

Такая крыша также нуждается в очищении от массы снега.

Тип опор кровли

Чисто конструктивно односкатная крыша – это стропильные ноги, которые одним концом упираются в фасадную стену постройки, другим в заднюю. При этом фасадная стена по высоте всегда выше, чем задняя. Это и создает наклон кровли. Чем выше разница высот, тем круче скат.

Соответственно опоры для односкатной крыши выступают стены здания. Но если:

  • пролет дома не превышает 4,5 м, то эта конструкция именно так и собирается;
  • пролет больше 4,5 м, то под стропила устанавливают опорные стойки из досок или брусов.

Чертеж односкатной крыши в зависимости от пролета дома.

Во втором случае опоры монтируются посередине длины каждой стропилы. Или другой вариант – устанавливают горизонтальный прогон из одного бруса, проходящего под стропилами посередине их длины. Под прогон монтируют стойки. Их количество уменьшают вдвое или втрое.

Особенности создания и эксплуатации

Большим плюсом такого вида кровли в постройках является возможность самостоятельного ее возведения.

По сути, при строительстве крыши основным инструментом будет являться рулетка и карандаш, ведь практически все элементы не требуют сложных манипуляций с инструментами. В отличие от двускатной или четырехскатной крыши в этом варианте нет сложных соединений стропильной конструкции.

Доски, балки укладываются максимальными длинами, гидроизоляционное покрытие раскатывается без особых усилий, а шифер не требует точного раскроя. Кроме этого, подачу материала можно производить изнутри помещения, существенно сокращая время и силы.

Несмотря на простоту конструкции, такая кровля имеет свои особенности эксплуатации:

  • при строительстве обязательно устройство ветровых досок;
  • внутренние коммуникации вентиляции гаража должны выходить наружу через стены, а деревянные элементы по возможности, кроме антибактериальной обработки должны быть обработаны антипирогельным составом;
  • при аномально большом снежном покрове придется принять меры к очистке крыши от снега, а при активном таянии снега на шиферном покрытии нужно быть вдвойне аккуратнее.

Особенностью такого вида кровли является и технология возведения на различных видах стен:

  • при возведении на кирпичных, железобетонных или блочных стенах, возможно обойтись без мауэрлата, закрепив стропильную конструкцию с помощью анкерных болтов;
  • на деревянных, каркасных и сборно-щитовых конструкциях стен рекомендуется использовать верхнюю балку каркаса или стены в качестве мауэрлата или устанавливать его поверх;
  • в любом случае рекомендуется делать свес не менее 50 см со всех сторон крыши.

Монтаж стропильной системы

При решении самостоятельно выполнить монтаж стропил односкатной крыши, стоит сначала подготовить все элементы, а также обработать специальными средствами.

Доски стоит уложить с двух сторон определенной кровли и заложить в пазы.

Между брусьями рекомендуется натянуть несколько бечевок и тщательно оценить пространство наклона.

Только после этого важно прикрепить несколько крайних стропил

ОСТОРОЖНО!
Учитывайте, что важно забивать один – два гвоздя на каждый стык. Ноги устанавливаются с учетом протянутых ранее бечевок, после этого аналогично прибиваются гвоздями

После этого производится монтаж обрешетки, а также укладывается кровля

Ноги устанавливаются с учетом протянутых ранее бечевок, после этого аналогично прибиваются гвоздями. После этого производится монтаж обрешетки, а также укладывается кровля.

ОСТОРОЖНО!
Учитывайте, что важно забивать один – два гвоздя на каждый стык. Ноги устанавливаются с учетом протянутых ранее бечевок, после этого аналогично прибиваются гвоздями. После этого производится монтаж обрешетки, а также укладывается кровля.

После этого производится монтаж обрешетки, а также укладывается кровля.

После расчета, проектирования, существуют определенные этапы монтажа:

Определение угла наклона

Учитывая изложенные выше факторы – снеговую и ветровую нагрузку, выбранный тип материала – и зная примерную конструкцию здания, можно определить угол крыши. Более детально правила расчета изложены в статье. Далее на основании этой информации рассчитывается сборная нагрузка (от собственного веса и внешних нагрузок) на стропильную конструкцию. По результатам расчета определяется и их сечение.

Пример расчета нагрузки на стропила

Строительство планируется в Иркутске, дом с высотой 5,6 м будет располагаться в низине, явно выраженных преобладающих ветров нет. Данный район относится к снеговому району 2 и ветровому 3. Соответственно, снеговая нагрузка составляет 120 кг/м.кв., а ветровая 30 кг/м.кв. Суммарная нагрузка 150 кг/м.кв.

Материал кровли – металлочерепица с весом 4 кг/м.кв. Для нее допустим уклон от 12 градусов, но большинство производителей рекомендует для односкатной крыши 20…30 градусов. Если принять 20 градусов, необходимо обеспечить качественную гидроизоляцию, что добавляет к весу квадратного метра покрытия 2…5,5 кг/м.кв. Поскольку верхняя часть дома планируется как жилая, необходимо также утепление. В качестве термоизоляции принимаем базальтовую вату плюс подшивку изнутри гипсокартоном. Примерный вес квадратного метра такого утепления – около 4,5…5 кг.

Необходимо также принять во внимание вес деревянной обрешетки под металлочерепицу, это еще не менее 10…12 кг, и вес самих стропил. Таким образом, суммарная нагрузка на квадратный вес крыши от собственной массы и внешних нагрузок составит (без учета веса стропил, поскольку пока неизвестно их сечение и шаг): 4+5+5+12+150=176 кг/м.кв

Таким образом, суммарная нагрузка на квадратный вес крыши от собственной массы и внешних нагрузок составит (без учета веса стропил, поскольку пока неизвестно их сечение и шаг): 4+5+5+12+150=176 кг/м.кв.

Определение шага стропил и их сечения

Для вычисления этих данных есть расчетные формулы. Однако при отсутствии инженерного образования и желания высчитывать коэффициенты можно использовать табличные значения.

Для выяснения высоты балки (стропила) можно опираться на известный уже угол наклона и расчетную длину, которая определяется по тригонометрическим формулам.

Разница между высотой одной и второй опорных стен крыши для пролета, например, 4 м и угла наклона 20 градусов составит:

L_bc=L_cd×tgA=6×0,364=2,18 м

Длина стропильной ноги (стропила):

L_c=L_bc÷sinA=2,18÷sin20=6,4

С учетом вылета в обе стороны не менее 500 мм (обязательный свес крыши) принимаем длину стропила 7,4 м.

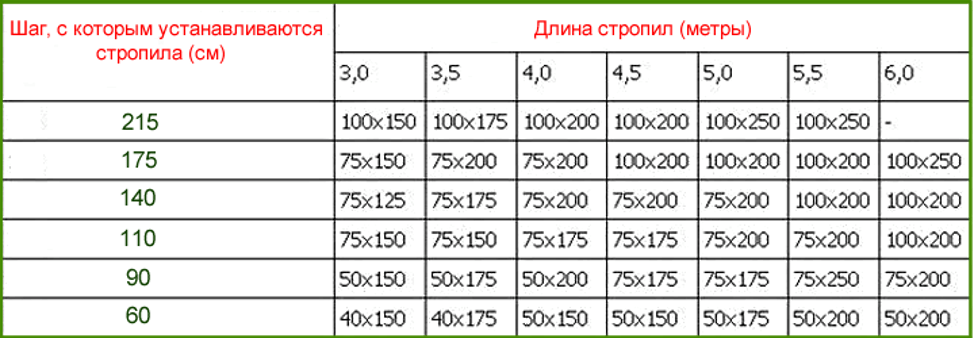

Для двухопорных стропил принята таблица

Пролеты свыше 6 м принято опирать на три точки – две несущие стены и шпренгельную ферму, например, или с опорой на лежень. Пролеты 4,5 м применимы в мансардах, террасах, банях, верандах, а также различных пристройках. В жилых постройках, как правило, расстояние между опорами равно или превышает 6 м.

Соответственно с учетом длины стропила выбирается сечение балки и шаг между ними.

Следует учитывать: под длиной стропила в данном случае понимается расстояние между точками опоры!

То есть в приведенном примере – длина всей стропильной ноги 7,5 м и пролет 6 м допустимо использование опирания на несущие стены (через мауэрлат) и подстропильную ногу. Тогда сечение при шаге 140 см следует принимать 100х200 мм, а при шаге 90см допустимы 75х200 мм. Желательно все же увеличивать сечение балки на 10…15% для получения необходимого запаса прочности.

Проверить нагрузочную способность крыши, правильность выбранного угла с выбранными параметрами можно в одном из онлайн-калькуляторов. Там же можно получить данные о том, сколько материалов потребуется для строительства такой крыши.

Как видно из приведенного скриншота с упрощенным чертежом здания, пункты «Расчет стропил», «Расчет обрешетки», «Снеговая нагрузка» раскрывающиеся, в них необходимо подставить выбранные данные.

Результат расчета показан ниже.

Как видно из результата, предлагается при данной нагрузке, кровельном материале, размерах и шаге стропил выбрать сечение балок равным не 75х200 мм, как предлагается в нормативах, а 70х230 мм. Однако это минимальное значение, к тому же такое сечение не является стандартным. Поэтому – с учетом запаса на прочность – лучше отдать предпочтение сечению 100х200 мм.

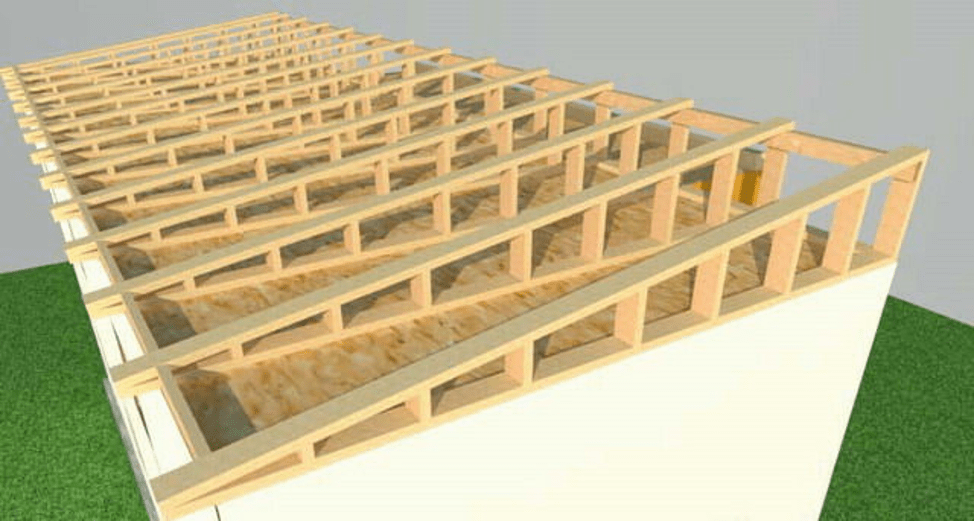

Важно: помимо обычных стропил (балок) можно использовать треугольные фермы. Это значительно увеличит нагрузочную способность конструкции, но подобные элементы требуют профессионального расчета.

Резюме

Мало знать, как поставить стропила и закрепить их на стенах дома. Для начала нужно рассчитать нагрузки и выбрать оптимальный способ крепления, учитывая длину пролётов, возможность усадки и прочие факторы, влияющие на стабильность и долговечность создаваемой конструкции. А самое главное – необходимо иметь опыт работы с деревом и быть перфекционистом, чтобы добиться идеальной идентичности каждой стропильной пары и установить их в одной плоскости.

Браться за такую работу самостоятельно можно, если иметь на руках подробный проект, а рядом – опытного помощника. В противном случае имеет смысл обратиться к профессионалам.

Преимущества односкатной крыши


оригинальный дом с односкатной крышей

Устройство односкатной крыши на постройках различного типа выгодно благодаря целому ряду факторов:

  • небольшой вес конструкции;
  • невысокая стоимость возведения;
  • простая технология монтажа;
  • возможность применения широкого спектра конструкционных и кровельных материалов;
  • удобство монтажа водосточной системы, дымохода.

Кроме того, это излюбленный вариант каркаса кровли хозяйственных пристроек, гаражей, бань, навесов и веранд.

дизайнерское красивое исполнение односкатной крыши

При строительстве отдельно стоящего гаража из кирпича основанием под монтаж кровельного материала могут служить бетонные плиты или металлическая конструкция. Но не менее часто возводится стропильная система из деревянных элементов.

Устройство крыши

Процесс возведения стропильной системы односкатной крыши во многом является более легким делом по сравнению с более привычной двускатной крышей. Однако, это только на первый взгляд.

Одной из проблем, возникающих при строительстве такого вида конструкции, является правильная укладка несущих балок:

  • большая длина односкатной кровли требует четкого выдерживания угла наклона по всей длине;
  • обязательное расположение стропильной конструкции с выдержанной геометрией (прямыми углами, разве что кроме случая постройки многоугольного строения);
  • возможностью обойтись без использования мауэрлата.

При варианте укладки стропил на стену без мауэрлата производится четкий расчет мест установки стропил и контроль укладки всех балок со строгим выдерживанием расстояния между ними. В дальнейшем процесс строительства выглядит так:

  • укладка стропил;
  • проверка расстояний, закреплением положения стропил по краям и середине стропила досками обрешетки;
  • закрепление стропил на стенах при помощи шпилек, анкерных болтов, или кирпичной кладкой (при таком варианте время возведения кровли может затянуться на несколько дней, так что анкерными болтами намного быстрее, а кирпичную кладку можно сделать позже);
  • обшивка стропил досками обрешетки;
  • установка водостоков;
  • укладка гидроизоляционного материала;
  • монтаж кровельного покрытия;
  • установка ветровых досок;
  • в случае необходимости установка конькового свеса.

При монтаже рекомендуется посредине стропил установить подпорные стойки для усиления стропильной конструкции.

Преимущества и особенности

Стропильная система односкатной крыши имеет следующие преимущества:

  • Рассчитать размер стропил, их сечение и количество очень просто.
  • Односкатные крыши имеют минимальное количество соединительных узлов и сложных участков.
  • Установить самостоятельно односкатную крышу намного проще, чем двухскатную конструкцию.
  • Простая односкатная система крыши позволяет существенно сэкономить на пиломатериалах.
  • Пологая кровля лучше противостоит ветровым нагрузкам.
  • Крыша легко и просто обслуживается и ремонтируется.

Если вы решили осуществить монтаж односкатной крышной конструкции, то вам необходимо учесть следующие особенности:

  1. Поскольку уклон ската обеспечивается перепадом высоты стен, необходимо возводить высокие продольные стены или сооружать специальный каркас для формирования уклона ската.
  2. Устройство стропильной системы односкатной крыши таково, что пространство под ней не всегда получится использовать в качестве чердака или мансардного помещения.
  3. Постройку с односкатной крышей лучше поставить на участке так, чтобы господствующие ветра дули на самую высокую стену строения. Для этого необходимо изучить климатические особенности местности и розу ветров.
  4. Угол наклона ската необходимо подбирать в зависимости от того, чем кровля будет покрываться.

Конструктивная схема односкатной крыши довольно простая. Ее основными элементами являются два мауэрлата и стропильные ноги. Если монтаж стропильной системы выполняется над очень большим пролетом, то потребуются следующие дополнительные элементы:

  • подкосы или так называемые подстропильные ноги;
  • прогоны;
  • система стоек;
  • схватки;
  • лежни.

Плюсы и минусы конструкции

Односкатная крыша является популярной. Главным образом такую конструкцию используют на гаражах или подсобных строениях, но и для жилых домов она вполне подходит. Популярности односкатной кровле придают ее преимущества, а именно:

  • экономия материалов. Стропильная система односкатной крыши не потребует от вас значительных затрат. Все используемые элементы небольшие, а значит и материала требуют меньше;
  • основой любой стропильной системы является треугольник. Именно эта геометрическая фигура считается самой надежной. В случае односкатной крыши треугольник будет прямоугольный, что еще больше повышает прочность всей конструкции;
  • схема данной стропильной системы довольно простая. С ее составлением может справиться даже непрофессионал. К тому же такая «простота» значительно облегчает монтаж;
  • возвести стропильную систему и все остальные элементы односкатной кровли можно за очень короткое время. А это значит, что и сам дом будет готов к проживанию быстрее.

Простота и дешевизна – вот основные критерии, которые делают односкатную крышу достаточно популярной среди частных застройщиков. Но и у такой конструкции есть свои недостатки. К ним специалисты относят следующее:

  • односкатная кровля не подразумевает наличие чердачной комнаты;
  • исходя из первого недостатка, могут возникнуть проблемы с утеплением кровли. Хотя этот минус легко решается с использованием современных термоизоляционных материалов;
  • односкатная крыша делается с небольшим уклоном. Из-за этого есть сложности с выбором кровельного материала, не любой из них можно монтировать на такой конструкции. Кроме того, небольшой уклон препятствует сходу снега, что существенно увеличивает нагрузку на стропильную систему.

Ну и не стоит забывать про внешний вид. Односкатная кровля слишком «простая». Такая ее особенность многим владельцам частных домов не по душе. Но это, как говориться, дело вкуса.

Блиц-советы

  1. При проектировании односкатной кровли рекомендуется учитывать месторасположения гаража, так, чтобы наклон был расположен с наветренной стороны, такое расположение позволит избежать большого снежного слоя зимой.
  2. Желательно еще предусмотреть при проектировании устройство небольшого чердачного пространства, такая воздушная подушка позволит избежать резкого колебания температуры в гараже.
  3. При устройстве погреба или глубокой смотровой ямы, рекомендуется устроить вытяжку с выходом вентиляционной трубы на более высокую сторону здания, чтобы процесс вентиляции усиливался потоком теплого воздуха с поверхности крыши.

Правила осуществления крепления

Если производится крепление стропил к мауэрлату в деревянном доме, то использовать следует исключительно качественные элементы. Экономия в данном случае недопустима, так как некачественные метизы не будут гарантировать создания долговечной и устойчивой кровли. Запилы, если они имеются, на стропилах нужно выполнять очень аккуратно, это позволит избежать необходимости монтажа дополнительных прокладок или вкладышей. Такие детали помогут обеспечить хорошее соединение, однако лучше всего обойтись без них. Это обусловлено тем, что со временем они способны деформироваться и вовсе выпасть. Это станет причиной ослабления всей конструкции. Стропила рекомендуется устанавливать именно на стальные пластины и уголки. Их лучше всего приобрести до начала проведения работ над крышей. Иначе придется останавливать монтаж на время, что продлит период проведения манипуляций. Однако можно использовать и другие виды креплений, которые были описаны выше. Но это будет только лишь временной мерой. Для установки бруса в качестве наиболее оптимального варианта выступают гвозди и саморезы. Для обустройства долговечной конструкции обязательно используются болтовые соединения по типу шпилек. При установке крыши специалисты рекомендуют использовать скользящие крепления. Такая технология хороша для сопряжения стропил с мауэрлатом. Подвижность конструкции выступает обязательным условием. Перед тем как зафиксировать стропила, необходимо подготовить специальные выемки. Они способны обеспечить плотное герметичное прилегание элементов. Для того чтобы выемки были одинаковыми, следует использовать шаблоны. Если скаты крыши сделаны под разным углом, в данном случае шаблоны должны изготавливаться отдельно. Если в конструкции есть запилы, то их глубина должна быть равна 1/4 ширины стропильной ноги. Для соблюдения этого параметра следует дополнительно осуществлять точные измерения.

Особенности односкатных кровель

Односкатная крыша является половиной двускатной конструкции. Ее стропильная система обладает множеством преимуществ:

  • Небольшая масса. Благодаря такому свойству односкатные крыши могут возводиться на любой постройке без необходимости усиления фундамента. Также их легко ремонтировать.
  • Доступность материалов. Система стропил возводится из дерева, которое достаточно просто достать. Также древесина отличается небольшой ценой.
  • Легкость установки. Стоимость оплаты работы монтажников невысока, что позволяет минимизировать затраты. Также можно соорудить стропильную систему односкатной крыши своими руками.

Кроме преимуществ, такая кровля имеет и ряд недостатков:

  • Невысокая энергоэффективность. При возведении односкатной кровли создается небольшая воздушная прослойка, которой не хватает для сохранения тепла, исходящего от помещения снизу. Изготавливается крыша из материалов, обладающих высокой теплопроводностью. По этой причине во время летнего зноя крыша достаточно быстро прогревается, а в зимнее время сильно охлаждается. Чтобы избежать потери тепла, необходимо провести комплекс мер по утеплению чердачного пространства.
  • Невозможность создать чердак. Для многих владельцев частных домов создание чердака становится выгодным, но недоступным решением. Однако, на такую плоскость можно поместить солнечные панели.
  • Из-за небольшого уклона ската на крыше собирается много снега зимой. Особенно актуальной такая проблема является при возведении хозпостроек, которые пристроены к жилому дому. Снег в этом случае попадает с более крутых склонов пологие крыши. При правильном проведении расчетов крыша сможет выдержать серьезные нагрузки.

Собирая односкатную кровлю, эти ограничения стоит учитывать в первую очередь. Они будут существенно влиять на прочность и долговечность конструкции.

О прочности

Для односкатной крыши важно понятие – длина ската. Ведь на постройке прямоугольной формы сами стропила можно разместить вдоль или поперёк здания

Поэтому, выбирая направление необходимо учитывать возможность устройства промежуточных опор

Общепринятая практика – ограничивать свободные пролёты без поддержки длиной 4.5 м. ведь даже не разрушившись стропило может элементарно прогнуться

Поэтому, выбирая направление необходимо учитывать возможность устройства промежуточных опор. Общепринятая практика – ограничивать свободные пролёты без поддержки длиной 4.5 м. ведь даже не разрушившись стропило может элементарно прогнуться.

Схема сборки стропильной системы односкатной крышиИсточник craftingbeer.ru

Помимо утраты привлекательности внешнего облика, это может повлечь более серьёзные проблемы: деформацию, разрыв кровельного материала и, как следствие, трудно устранимую протечку. Поэтому, когда длина стропила превышает норму, принимают меры для усиления конструкции:

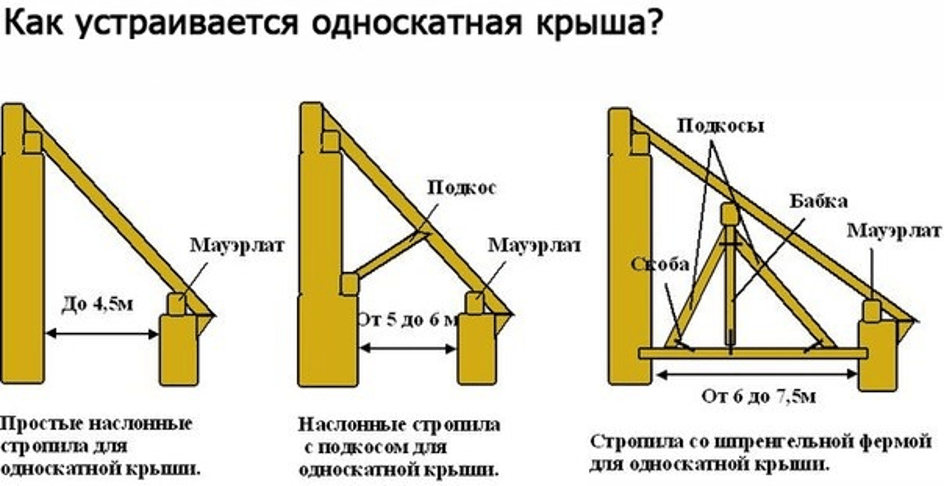

  • Расстояние между противоположными стенами 4,5-6 м. требует установки подкосов с опорой на оду или обе стены. Не исключается устройство прогона – он позволит снизить число подкосов. При этом появится возможность увязать их с зонированием будущего пространства.
  • Расстояние до 12 м. требует обязательной установки прогона, который поддерживают вертикальные стойки с надёжного лежня, перекрытия, колонн или капитальной стены внутри дома. От стоек или стен также рекомендуется установка подкосов. Условия диктует стандартная длина пиломатериала 6 м. – при такой длине пролёта стропила в любом случае будут составными. Даже если конструктивно удастся изготовить крепкие стопила, из соображений безопасности необходима надёжная промежуточная опора.

Для надежности в стропильной системе предусмотрены дополнительные опорыИсточник moidom38.ru

Дальнейшее увеличение длины стропил требует ещё более серьёзных мер по укреплению всей стропильной системы. Хотя ничего сложного в этом нет – можно устанавливать сколько угодно прогонов на надёжных стойках, опираясь на лежни и расшиваясь подкосами. Разберёмся пошагово, как монтируются стропила для односкатной крыши.

В видео пример сборки односкатной вентилируемой крыши для каркасного дома:

Как сделать односкатную крышу: выбор материала и его подготовка

Правильно подобранный материал – это основа надежности и долговечности любой строительной конструкции. В случае с крышей вам понадобятся следующие материалы:

брус или бревна. Из них монтируется стропильная система, а также балки и мауэрлат

Поэтому большое внимание нужно уделять качеству древесины. Лучше всего, если влажность дерева не будет превышать 20%, а из пород стоит выбирать лиственницу или другие хвойные деревья

Сечение бруса подбирается в зависимости от размера конструкции и ее веса. В любом случае диаметр бруса должен быть не менее 100 мм, а сечение бревна равным 120х120 мм. Для того чтобы древесина лучше сопротивлялась процессам гниения, порче паразитами и другим негативным воздействиям, ее рекомендуется обрабатывать специальными пропитками – этим вы значительно продлите срок службы всей конструкции;

Преимущества и недостатки кровли с одним скатом

Односкатная крыша имеет положительные и отрицательные свойства, которые выражены в следующем:

Таблица: преимущества и недостатки односкатных крыш

ПреимуществаНедостатки
  • на изготовление такой конструкции потребуется намного меньше материалов, чем для других типов крыш. Например, для возведения стропильной системы двускатной кровли потребуется в 2–3 раза больше материала. Эта особенность говорит об экономичности строительства такого каркаса;
  • монтаж каркаса и кровельного покрытия односкатной конструкции не представляет сложности;
  • вес односкатных кровель невелик, что позволяет устанавливать их на сооружения с облегчённым фундаментом;
  • изготовление определённого наклона ската крыши позволяет организовать мансардное помещение;
  • наклон крыши ниже 30o обеспечивает высокую устойчивость к ветровым нагрузкам;
  • на обогрев сооружения с односкатной крышей требуется значительно меньше тепловой энергии в сравнении с другими типами крыш. Это связано с тем, что промежуток между кровлей и перекрытием имеет меньший размер, чем у других конструкций. Благодаря этому помещение мансарды или чердака быстро нагревается, тем самым сокращая затраты на отопление;
  • составление чертежей или схем односкатной конструкции крыши не вызовет трудностей благодаря своей простоте. В том случае если нет навыков в черчении и расчётах подобных систем, можно воспользоваться бесплатными проектами, которыми изобилуют строительные сайты в интернете;
  • простота стропильной системы односкатной кровли позволяет быстро и без привлечения специалистов произвести оценку её эксплуатационных качеств, сделать мелкий ремонт или замену основных узлов каркаса, не прибегая к услугам строителей, цены на которые довольно высоки;
  • сооружения с односкатной крышей часто становятся объектами для реализации проектов дизайнеров, которые предпочитают их более сложным конструкциям.
  • угол наклона кровли ниже 45o заставит вас постоянно очищать её от снега, так как вес скопившихся осадков может создать критическую нагрузку на стропильную систему;
  • влага на таком типе крыш дольше задерживается, что может стать причиной протечек. В связи с этим возникает потребность в покрытии кровли дополнительными гидроизоляционными слоями;
  • крупные постройки с односкатной крышей менее привлекательны, чем сооружения со сложными и многоскатными кровлями.

Типы и особенности односкатной кровли

Основными достоинствами односкатной крыши являются:

  • легкость изготовления;
  • минимальные затраты на покупку стройматериалов;
  • простота установки такого вида крыши.

В зависимости от того, какой архитектурный замысел у основного дома, у крыши может быть разный угол наклона. Дома с пристройками нередко имеют дизайнерский замысел, если пристройку придумали изначально, а не соорудили позже после строительства дома, и поэтому крышу стараются делать тоже, насколько возможно, красивой.

В Европе много домов с пристройкой и выглядят они, прямо скажем, по-разному. Если, при этом, односкатная крыша правильная, то ухаживать за домом удобно.

Но у такой конструкции имеются и свои минусы:

  1. Все-таки, малопривлекательный внешний вид.
  2. У дома нет чердачного пространства, как это бывает в случае с двускатной крышей.
  3. Односторонний водосток. По этой причине такая крыша может быть сооружена лишь на маленькой постройке. В противном случае понадобилась бы более мощная система водоотлива, чтобы избавиться от большого объема воды.
  4. Если угол наклона крыши будет меньше 45 градусов, зимой будет необходимо регулярно чистить снег (сбрасывать его в крыши дома и пристройки), чтобы не увеличивалась нагрузка на основание дома.
  5. Чтобы обустроить пристройку как полноценную мансарду дома, угол наклона крыши должен быть большим.

Конструкция односкатной кровли предусматривает наличие двух точек опоры, расположенных на разной высоте так, чтобы образовался уклон. Если стены дома и пристройки имеют разный уровень, то фасад необходимо поднять выше. Односкатная крыша из профнастила подходит для холодных построек без дополнительного утепления. Такую кровлю не стоит делать на жилом доме.

Кровли крыш этого типа бывают двух видов:

  • Вентилируемые;
  • Невентилируемые.

Невентилируемые кровли обычно используют при возведении террас. Если в пристройке планируется соорудить клумбу или бассейн.

Вентилируемая крыша подойдет для закрытых помещений. Благодаря воздушной прослойке между двумя слоями – утепления и гидроизоляции, такая кровля может быть установлена на длительный период.

При строительстве односкатной крыши необходимо придерживаться следующих правил:

  1. Кровли пристройки и дома должны стать одним целым.
  2. Перед началом строительства нужно провести расчеты, определив предположительную нагрузку, создаваемую осадками.
  3. Предварительно составляют схему того, как будет располагаться водосточная система, чтобы обеспечить надежный слив воды с крыши.
  4. Во избежание излишней нагрузки на кровлю необходимо правильно выбрать угол стыковки крыши пристройки и дома.
  5. Составляют схему расположения дополнительных стоек в стропильной системе и определяют места стыковки.

Односкатная крыша пристройки состоит из следующих слоев:

  • гидроизоляционный;
  • пароизоляционный;
  • основной кровельный материал.

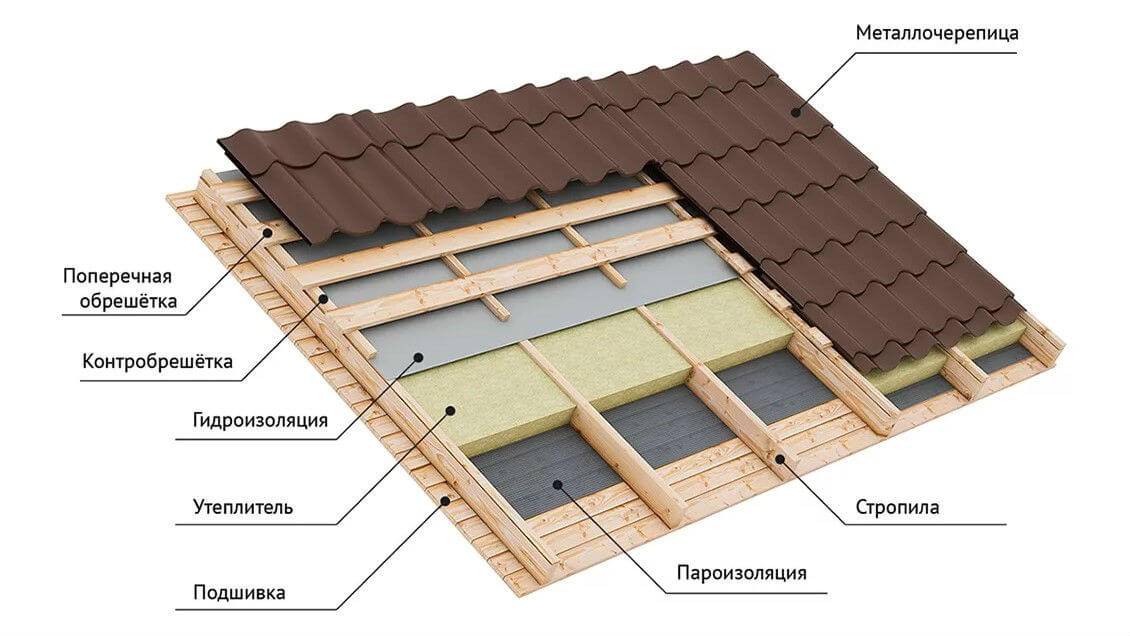

Слои односкатной кровли дома

Иногда дополнительно прокладывают слой шумоизоляции. Обязательным он становится в том случае, если основным кровельным материалом является металлопрофиль, так как при попадании на него воды во время дождя создается сильный шум.

Если планируется создать теплую пристройку к дому, возможно, придется использовать в конструкции крыши дополнительное утепление для сохранения комфортной температуры в зимний период.

Стропила: расчет конструкции и подготовка материала

Схема строительства односкатной крыши предельно проста: стропила перекрывают пролет между торцевыми стенами постройки. Угол наклона ската определяется перепадом высоты стен.

Чтобы обеспечить эту разницу по высоте могут применяться два метода:

  • кладка одной из противоположных несущих стен, выполняется на большую высоту;
  • на одной из стен монтируются специальные подпорки, на которые укладывается прогон для опирания верхних концов стропил.

Первый вариант более всего пригоден при строительстве сооружения из штучных материалов. Второй способ позволяет сэкономить стройматериалы, из которых возводятся стены.

Кровельная конструкция с одним скатом должна иметь уклон не более 50-60°.

Стропильная система должна выдерживать собственный вес и высокие внешние нагрузки – ветровую и снеговую. Интенсивность нагрузок напрямую зависит от угла скатов

Кроме того, следует обратить внимание, при каких значениях возможен монтаж выбранного кровельного материала

расчет угла наклона крыши

На надежность крыши влияет и шаг стропил. Чем меньше шаг – тем выше расчетная нагрузка, которую может выдержать кровля. Но если шаг установки стропильных ног неоправданно мал, это приводит к увеличению веса конструкции, и, соответственно, нагрузки на стены и фундамент постройки. Слишком большой шаг стропил не позволит создать крышу, устойчивую к внешним влияниям.

В разработанном проекте должны быть отражены не только шаг, размеры и сечения элементов, но и схемы выполнения узлов каркаса крыши.

Стропила односкатной крыши для небольших пролетов выполняются из доски или балки. Если пролет превышает 4,5 метра, может понадобиться устройство удлиненных стропильных ног.

Брус и доски для изготовления стропильной системы гаража или другого строения должны быть хорошо просушены и не иметь повреждений, влияющих на прочностные характеристики.

ВЫВОДЫ:

  • Благодаря практичности, простоте монтажа и экономичности односкатные кровли обрели большую популярность.
  • Они могут быть двух видов: вентилируемые и невентилируемые.
  • Основу кровли с одним скатом составляет стропильная система, в которой применяют три типа стропил: наклонные, висячие, скользящие.
  • Угол наклона зависит от особенностей климатических условий и выбора кровельного материала.
  • При длине пролета до 4,5 метров можно обойтись без дополнительных опор.
  • Если пролет больше 4,5 метров, необходимо установить промежуточные опоры.
  • Стропильная система с подкосами и прогонами является самой надежной.
  • До начала монтажа стропильные брусья необходимо обработать.
  • Сборку основных элементов лучше делать на земле.
  • После установки стропил устраивают обрешетку.
  • Следующий этап – укладка слоя гидроизоляции, кровельного материала и оформление бордюра.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
