Монтаж металлочерепицы – технология устройства кровли из металлочерепицы

Монтируем

Готовимся к монтажу

Обязательно приготовить монтажный пояс, обувь на резиновой подошве, рукавицы.

И инструменты, которые вам потребуются.

А именно:

  • рулетку;
  • маркер;
  • уровень;
  • строительный нож;
  • ножницы;
  • молоток;
  • плоскогубцы;
  • электролобзик или ножовку;
  • строительный степлер;
  • шуруповерт;
  • гвозди;
  • саморезы.

Следует также подготовить площадь крыши.

На ней не должно быть старого кровельного материала.

Также следует проверить стропильную систему.

В каком она состоянии.

Стропильная конструкция крыши

Конструкция стропильной системы под металлочерепицу практически ничем не отличается от системы стропил под другой кровельный материал.

Только шаг между стропильными ногами делают не один метр, а немного меньше.

Примерно 60 — 90 см.

Все зависит от размера ската и длины стропильной ноги.

Расчет производится так:

  • измеряется длина ската по карнизу;
  • полученное значение делят на шаг стропил;
  • к полученному результату следует прибавить единицу, и округлить полученную цифру в большую сторону. В итоге получаем количество стропил на одном скате;
  • теперь длина ската делится на количество стропил. Получаем окончательный шаг стропил.

Обрешетка под металлочерепицу

После того, как установлены и скреплены между собой стропильные ноги, сверху набивают обрешетку.

Первая доска прибивается вдоль свеса, не выходя за края.

По сравнению с другими досками обрешетки, первая доска должна иметь толщину на 15 мм больше.

Шаг обрешетки подбирается под каждый вид металлочерепицы.

В документах к листам металлочерепицы производитель обычно указывает, какой шаг должен быть.

В любом случае, между первыми досками расстояние делают меньше, чем между остальными досками.

Шаг между остальными досками равняется профилю изделия, которое вы будете укладывать (350 — 450 мм).

После того, как обрешетка набита, крепят торцевые и коньковые планки.

Монтаж металлочерепицы

Монтируем на простом прямоугольном скате

Листы металлочерепицы можно начинать укладывать с любой удобной стороны.

Если укладка производится справа налево, то каждый следующий лист накладывают на лист предыдущий.

Если двигаются слева направо, то следующий лист подсовывают под лист предыдущий.

Чтобы стыковка листов была корректной, их через один/два ряда прихватывают, все остальные саморезы вкручивают и только тогда крепят стыковочный ряд окончательно.

При скреплении между собой листов черепицы образуется прямоугольник.

И он не должен становиться ромбом или трапецией.

При попытках в одном месте ужать, а в другом месте растянуть линия скрепления будет выпирать.

Поэтому монтировать металлочерепицу следует очень аккуратно.

Ориентиром служит линия карниза.

Вначале листы скрепляют между собой, слегка закрепляя к обрешетке.

И только после того, как вы точно убедились в том, что прямоугольник ровный, листы капитально закрепляют к обрешетке.

Крепим металлочерепицу на треугольных и трапециевидных скатах

При монтаже металлочерепицы на треугольных или трапециевидных скатах необходимо вдоль линий, где кровля будет перегибаться от хребта с разных сторон, смонтировать дополнительные бруски.
Затем монтируется карнизная доска и настилается обрешетка.

И уже затем наступает очередь карнизной системы.

Укладка листов металлочерепицы проводится с любого края или от осевой линии.

Нижние листы выравнивают по карнизной доске.

Коньковые узлы кровли монтируют так: к углу хребта подгоняют коньковые планки.

В соответствии с углами обрезают прямой конек.

В конек полукруглый устанавливают пластиковую заглушку.

Должно быть соответствие оси планки конька и оси хребта.

Обходим трубы и другие объекты

Труба, которую предстоит обойти, должна быть оштукатурена, и должна быть заведена гидроизоляция на ее бока.

Листы металлочерепицы, которые располагаются по бокам с двух сторон трубы, следует обрезать так, чтобы место реза проходило над линией выштамповки.

Размер стороны фартука, которая располагается на скате, должен быть не меньше 20 см.

Она должна закрывать самый близкий гребень листа.

Вначале соединяют нижний фартук с боковыми.

Последним монтируют верхний фартук.

Верхний фартук на 20 см закрывает листы и заканчивается отбортовкой.

Закрепляют фартуки при помощи саморезов.

Обязательно использование уплотнителя и герметика.

Как видите, процесс укладки металлочерепицы назвать простым сложно.

Поэтому главное – это аккуратность.

Не следует спешить, и тогда ваша крыша прослужит вам очень долго без ремонта и замены листов материала.

Видеоинструкция о технологии монтажа металлочерепицы.

Что еще почитать по теме?

Этап 2. Выбор сопутствующей продукции для правильной установки металлочерепицы

Не забывайте о сопутствующих товарах для монтажных работ.

  1. Кровельные саморезы ― крепёжные элементы, оснащённые шайбой с EPDM-прокладкой и изготовленные из стали с цинковым покрытием.
  2. Герметизирующие материалы нужны, чтобы изолировать от влаги наиболее уязвимые места ― стыки и примыкания элементов кровли. Могут выпускаться в форме лент либо в жидком виде.
  3. Ремонтная эмаль-аэрозоль. Пригодится, если нужно восстановить полимерное покрытие (если его повредили в ходе монтажа или перевозки материала).
  4. Двусторонняя соединительная лента. Её используют, чтобы герметично проклеивать стыки паро- и гидроизоляционных полотен. В противном случае паро- и гидроизоляция не сможет выполнять свои функции ― она будет пропускать влагу.

Установка доборных элементов

Пятый этап – монтаж вспомогательных планок кровли.

Если вы посмотрите на фото уже полностью готовой крыши из металлочерепицы, помимо самих листов, вы увидите множество дополнительных деталей в разных частях конструкции – это доборные элементы, которые позволяют покрытию продолжительное время сохранять свою прочность, надежность и эстетичный вид. К ним относятся:

  • Верхняя ендова – внешний угол на стыке скатов, который собирает и отводит осадки. Устанавливается на металлочерепицу с помощью саморезов: крепежные элементы следует ввинчивать в гребень волны кровельных листов так, чтобы они не совпадали с нижними саморезами.
  • Карнизная планка – защищает пространство под кровлей от влаги. Устанавливается на предварительно зафиксированную лобовую или специальную карнизную доску. Сама планка крепится перед кровельным настилом саморезами со средним шагом 30 см. Свес карнизной планки фиксируется на опорный брус, заранее установленный на стене здания.
  • Торцевая планка – забирает на себя часть ветровой нагрузки. Монтируется на торце кровли на высоте волны металлочерепицы. Обязательно крепится саморезами и сверху, и по бокам.
  • Коньковая планка – защищает рабочие элементы под кровлей от осадков. Устанавливается на торцевую планку и защищается сверху специальной уплотнительной лентой.
  • Планка примыкания – выполняет декоративную функцию. Монтируется в зонах примыкания металлочерепицы к вентиляционным и дымоходным трубам с целью маскировки их соединений и креплений.

Перед вами основные правила, по которым обустраивается кровля из металлочерепицы своими руками: монтаж и расчет материала требуют точности, так что не поленитесь предварительно разобраться во всех нюансах работы. Следуйте рекомендациям, не пренебрегайте предложенными видео и фото, уделите максимум внимания каждому этапу установки – именно это позволит вам создать по-настоящему долговечную и красивую крышу для своего дома.

Начало работ по возведению кровли из металлочерепицы

В обычных условиях пачку листов металлочерепицы можно хранить на протяжении месяца, в независимости от того запечатана упаковка или нет.

Если материал нужно гранить достаточно долго, то лучше для этих целей выделить какое-нибудь проветриваемое помещение, расположить листы под некоторым уклоном, делается это для того чтобы дополнительно защитить материал от влаги. Она будет испаряться или просто стекать с поверхности черепицы.

При выгрузке или загрузке материала очень важно следить за тем, чтобы листы черепицы не терлись друг об друга. Держитесь за стыковочные края, так вы не сможете повредить целостность листов. В качестве спецодежды можно использовать специальную обувь на мягкой подошве, перчатки и строительный комбинезон

В качестве спецодежды можно использовать специальную обувь на мягкой подошве, перчатки и строительный комбинезон.

Необходимые инструменты при укладке металлочерепицы

Для замере листов для кровли используют рулетку, чтобы прикрепить металлочерепицу к обрешетке прибегают к использованию шуруповерта. Во время устройства ендов, вальм примыканий и прочих участков, которые нуждаются в подрезании нужно использовать специальные ножницы, высечную машину, либо любой другой инструмент, используя который края среза не будут деформироваться.

Болгарку для резки металлочерепицы использовать строго не рекомендуется. Используя такой инструмент помимо всех повреждений, вы лишаетесь гарантии от производителя материала.

Далее мы рассмотрим инструкцию, как положить металлочерепицу.

Подготовка основания

Подготавливаем основание для монтажа кровли из металлочерепицы

Любой вид кровли необходимо начинать с монтажа основания. Строго горизонтально начинаем укладывать ветро- и гидрозащитную мембрану, сначала крепим пленку от карнизов, поверх стропильной системы.

Используемый гидроизоляционный материал должен выступать от торца крыши на 200 миллиметров. Крепим материал с помощью скоб к стропилам.

Нюансы укладки

После крепления пленки скобами, дополнительно сооружаем контробрешетку из доски 25 х 40 мм. Таким образом, мы крепим изоляцию окончательно и обеспечиваем правильную циркуляцию воздуха. Укладываем слои гидроизоляции по направлению стропил.

Важно ложить пленку нужно с провисом 10-20 миллиметров по краю ног стропил, соблюдая нахлест 150 миллиметров по швам между материалом. В результате мы получаем слой гидроизоляции, который не боится резкой смены температуры. В результате мы получаем слой гидроизоляции, который не боится резкой смены температуры

В результате мы получаем слой гидроизоляции, который не боится резкой смены температуры.

Монтаж горизонтальной обрешетки

На картинке видим, как следует производить монтаж горизонтальной обрешетки

Для кровли, которая имеет шаг стропильных ферм 900 миллиметров или 1200 миллиметров, для обрешетки прекрасно подойдут доски с размером 30 х 100 мм.

При шаге ферм в 600 миллиметров подойдет доска 25 х 100. Торцевая обрешеточная рейка обычно всегда больше чем все остальные доски обрешетки на 10 мм. Монтаж обрешетки для листов металлочерепицы нужно начинать от начала карниза, с него потом начинается монтаж уже самого кровельного покрытия.

Это имеет очень большое значение при создании так называемого «ступенчатого карниза». Рассчитываем шаг обрешетки по длине волн металлочерепичных листов.

Карнизные и торцевые рейки

На картинке изображена карнизная рейка, прикрепленная к обрешетке

После окончания монтажа обрешетки начинается крепление торцевых реек. Их нужно устанавливать с выступом на 40 миллиметров выше обрешетки.

Так же крепим карнизные рейки к стропилам. Карнизную планку крепим еще до начала работ по монтажу листов металлочерепицы, с нахлестом 100 миллиметров, фиксируем саморезами.

Чтобы поднять лист кровельного материала на крышу используйте две вертикальные опоры, в нашем случае – доски.

Подталкивайте лист двумя руками вверх, а ваш напарник снимет его с опор. Не стоит забывать, что пока лист поднимается, не стоит ходить рядом с опорами.

С помощью такой нехитрой конструкции можно с легкостью поднимать листы металлочерепицы наверх, не рискуя повредить материал

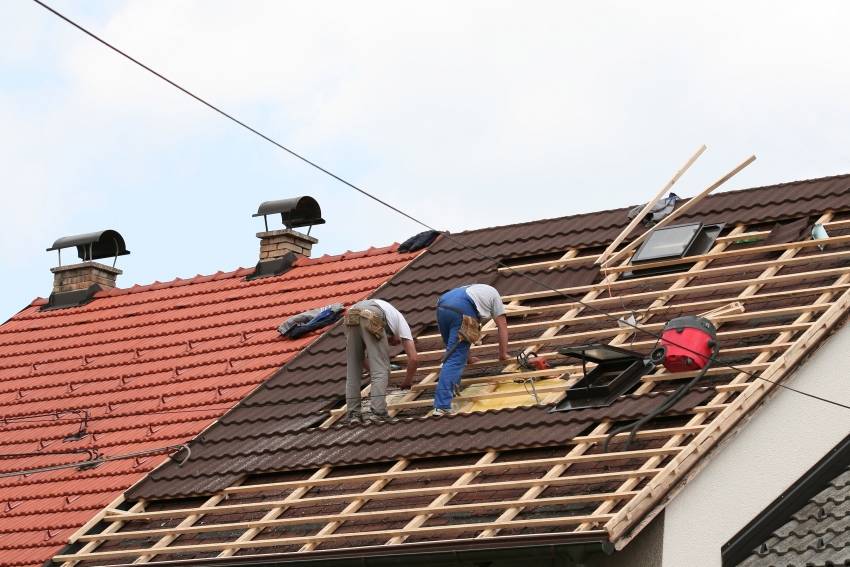

На картинке изображено начало монтажа кровли из металлочерепицы

Инструкция по монтажу металлочерепицы: пошаговое выполнение работ

Погрузка и выгрузка изделий может осуществляться вручную, но в ходе работ должно быть привлечено определенное количество человек. Обычно требуется 1 человек на 1,5-2 погонных метра длины листа. То есть при разгрузке металлических фрагментов протяженностью 6 м должно присутствовать 3-4 человека.

Устройство гидроизоляции и фиксация контрольных брусков

Если между стропилами будет укладываться теплоизоляция, то гидроизоляционный материал должен присутствовать в любом случае. Он крепится скобами к несущей части крыши. Полотна расстилаются поперек стропильных ног с напуском не менее 15 см по всем скатам.

Укладка гидроизоляция под обрешетку

Непосредственно по стропилам прибиваются бруски 50х50 мм, обеспечивающие вентиляционный зазор между гидроизоляцией и кровельным материалом. Для фиксации применяются гвозди не менее 90 мм.

Схема, при которой обеспечивается качественная вентиляция

Правильный монтаж обрешетки под металлочерепицу

В качестве обрешетки обычно используется обрезная доска толщиной 25 мм и шириной 100 мм, но конечный выбор будет зависеть от шага стропил. Элементы крепятся к брускам 50х50 мм при помощи гвоздей длиной не менее 70 мм. Расстояние между досками зависит от длины волны применяемой металлочерепицы.

Шаг обрешетки популярных видов металлочерепицы

В месте установки конькового элемента рекомендуется установить две планки вплотную друг к другу. Это упростит монтаж конька на металлочерепицу. Таким же образом следует поступить в местах крепления ендов. Нижняя доска обрешетки должна быть выше остальных на высоту волны. Обычно толщины вагонки хватает для компенсации перепада.

Обрешетка готова к укладке кровельного покрытия

Установка деталей, монтирующихся до листов

Для защиты вентилируемого пространства под кровлей от проникновения влаги и уличного мусора выполняется монтаж карнизных планок металлочерепицы. На торцы брусков 50х50 мм дополнительно должна быть закреплена вентиляционная лента.

Карнизная планка фиксируется к обрешетке

При установке ендовы осуществляется укладка универсального уплотнителя. Нижний край элемента должен находиться на поверхности карнизной доски. При стыке по горизонтали делается напуск не менее 30 см.

Обводка кирпичного дымохода подразумевает вывод гидроизоляционной мембраны не менее чем на 50 мм. В самой трубе проделывается штроба, глубина которой должна составить минимум 15 мм. Вода отводится в ендову, расположенную в непосредственной близости.

Схема обводки дымоходной трубы

Процесс укладки и крепления листов

Все листы необходимо выравнивать по горизонтали с выпуском за обрешетку 50 мм. При фиксации металлических элементов следует придерживаться следующих пунктов:

  • саморез необходимо устанавливать в прогиб волны, где лист прилегает к обрешетке;
  • к нижней доске крепление осуществляется над ступенькой непосредственно через волну;
  • вдоль края ската крепежные детали вкручиваются в каждую волну.

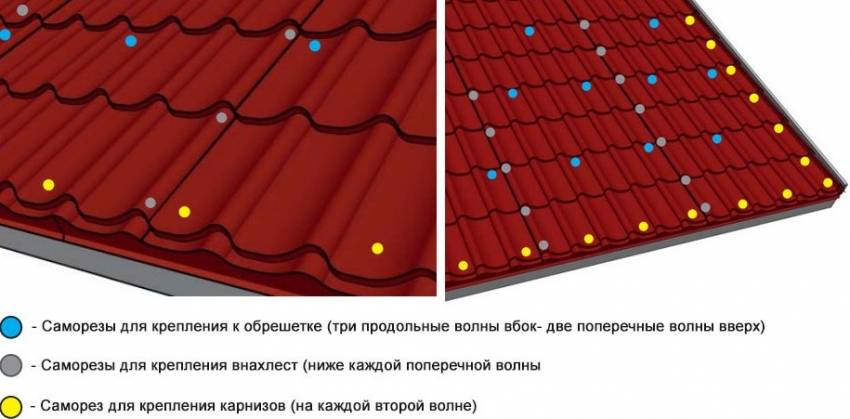

Схема расположения и фиксации листов

Инсталляция торцевых планок и конька

Элементы для закрытия торцевых стыков монтируются по направлению от карнизного свеса к коньку. Напуск на соседние планки должен составлять 10 см. Рекомендуемый шаг между крепежными деталями – 35 см.

Боковой край листов закрывается торцевой планкой

Что касается конька, то он фиксируется в верхний гребень каждой второй волны. При наращивании элементов оставляется напуск не менее 15 см. По всей длине крепится самоклеющаяся уплотнительная лента.

Расположение уплотнителя непосредственно под коньком

Дополнительная инструкция по монтажу снегозадержателей на металлочерепицу

Число элементов для удержания снежных сугробов на крыше подбирается с учетом геометрии крыши. В зонах большого скобления снега может быть установлено два ряда металлических профилей. Снегозадержатели пропускного типа являются оптимальным решением для индивидуальных строений. Они крепятся с использованием длинных саморезов к самой обрешетке через кровлю. Расстояние между точками фиксации обычно колеблется в пределах 50-100 см.

Снегозадержатели располагаются по краю скатов

Инструкция по монтажу металлочерепицы своими руками

Как крыть крышу металлочерепицей? Необходимо начать с расчетов.

Расчет металлочерепицы на крышу

В первую очередь, необходимо сделать замер крыши при помощи длиномерной рулетки. Сложные конструкции крыши разбиваются на отдельные участки и измеряются. Точность расчета необходимого кровельного материала зависит от количества снятых размеров.

Далее, каждый снятый размер необходимо разделить на ширину кровельного листа. При этом следует помнить, что металлочерепица укладывается в нахлест. Поэтому учитывается только полезная ширина кровельного листа.

Резка металлочерепицы

Для раскроя листы металлочерепицы необходимо положить на ровное надежное основание. Ножницы, которые подойдут для раскроя металлочерепицы:

  • ножницы по металлу просечные
  • электроножницы просечные
  • ножницы по металлу рычажные.

Во избежании возникновения коррозии, места срезов после раскроя металлочерепицы необходимо обработать ремонтной эмалью.

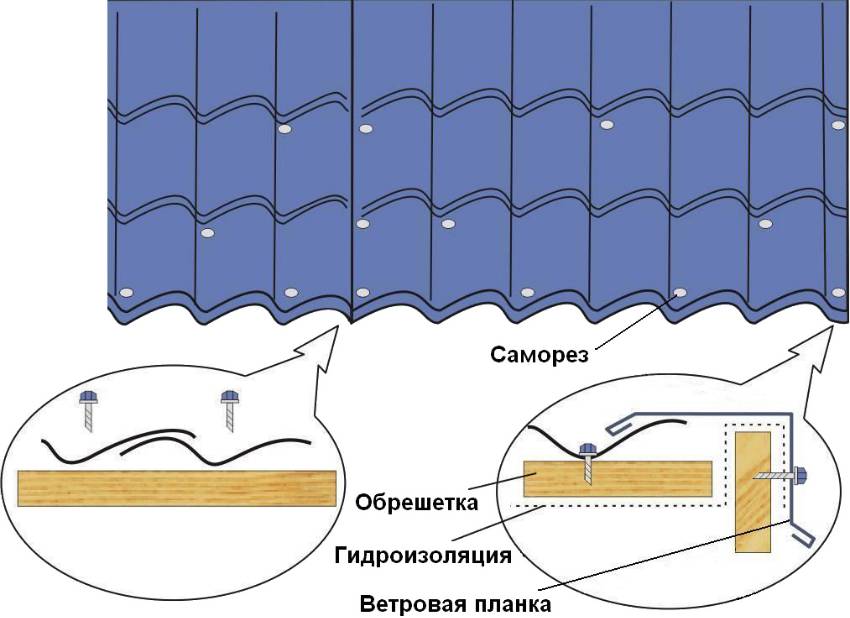

Правила крепления металлочерепицы

Как крепить металлочерепицу? При монтаже кровли крыши из металлочерепицы применяются специальные кровельные саморезы длиной до 28 мм. Саморез для металлочерепицы имеет уплотнительную шайбу и шестигранную головку. Обязательным условием при выборе саморезов должен быть цвет и срок службы точно такой, как у кровельного покрытия.

Саморезы вкручиваются шуруповертом. Очень важный этап — поймать вращающий момент шуруповерта. При недостаточном вкручивании уплотнительная шайба самореза не создаст определенную степень герметизации. При чрезмерно вкрученном саморезе уплотнительная шайба деформируется, что грозит ослаблением крепления.

Саморез необходимо крепить в нижнюю часть волны металлочерепицы. Жесткости верхней части волны недостаточно для плотного примыкания самореза с уплотнительной шайбой. У верхней части волны металлочерепицы осутствует площадка примыкания к стропильной конструкции. В этом месте саморез просто сомнет кровельный лист.

На один квадратный метр металлочерепицы необходимо вкрутить 6-8 саморезов. Кровельные листы скрепляют между собой более короткими саморезами.

Видео инструкция по монтажу металлочерепицы своими руками поможет вам покрыть крышу.

Ещё одно подробное видео по укладке крыши из металлочерепицы своими руками.

Монтаж ендовы

Функции ендовы при монтаже крыши из металлочерепицы:

  • защита стыков двух скатов от атмосферных осадков
  • снижение дождевых и снеговых нагрузок на кровельное покрытие
  • улучшение внешнего эстетичного вида крыши.

Ендова закрывает пространство между двумя стыками крыши. Различают нижние и верхние ендовы.

Нижняя ендова устанавливается до монтажа металлочерепицы. Защищает подкровельное пространство от попадания влаги.

Верхняя ендова крепится поверх листов металлочерепицы. Служит, в основном, декоративным элементом и придает крыше эстетичный внешний вид. При креплении верхней ендовы саморезами необходимо проконтролировать, чтобы не повредилась середина нижней ендовы.

Ендовы, изготовленные из оцинкованной стали, продлят срок эксплуатации кровли.

Установка конька на крышу из металлочерепицы для вентиляции

Теплый воздух из внутренних помещений дома поднимается вверх. Это способствует образованию влаги под кровлей. Чтобы избежать таких неприятностей, необходимо установить доску на коньковый прогон. Доска служит разделителем между двумя половинами крыши. Это необходимо для того, чтобы кровля всегда отдавала вентиляционный воздух только с одной стороны. Эту функцию выполняет конек для металлочерепицы.

С помощью конька и коньковой доски крыша конструируется так, чтобы каждая вентиляционная область выводила воздух в отдельный канал.

Монтаж металлочерепицы своими руками необходимо осуществлять, соблюдая все выше изложенные правила. Тогда в течение длительного времени не потребуется ремонт и замена кровельного покрытия из металлочерепицы.

Время чтения ≈ 3 минут

Поэтапная инструкция производства монтажных работ

Началом всех работ служит монтаж стропильной системы, осуществляемый в несколько этапов. Инструкция по монтажу как холодной, так и теплой кровли из металлочерепицы можно заключить в следующую схему монтажа:

Шаг 1. Гидроизоляция стен

Первым делом нужно проложить гидроизоляцию стен. Сделать это можно с помощью обычного рубероида. На стены укладывают брус от фронтона к фронтону по всей длине. После проверяем уровнем горизонтальность конструкций, и контролируем шаг укладки бруса. Мауэрлат крепят анкерными болтами в заранее вертикально высверленные отверстия в брусьях. Позже к нему начинают монтировать стропильные ноги.

Шаг 2. Монтаж прогонов

Монтаж прогонов способствует упрощению производства работ, так как появляется возможность крепить отдельно каждую пару стропил. Прогон ставят в наивысших позициях фронтальных стен и закрепляют в проектное положение анкерами или стальными уголками. Концы прогонов также гидроизолируют.

Шаг 3. Крепление стропил

Перед тем, как начать крепление стропил к уже собранным элементам каркаса, следует разложить все стропильные доски в строгой последовательности их дальнейшей укладки. Все элементы обязательно маркируем, чтобы избежать путаницы.

Как покрыть угол крыши металлочерепицей

Стропильные ноги подрезаем, точно подгоняем все зазоры и углы. В верхней секции стропила соединяют накладками. В каждом соединение должно быть минимум 5 гвоздей. Вначале монтируют крайние стропильные секции, а затем те, что между ними, распределяя их по всей длине дома. В нижней части стропил монтируют затяжки. Все конструкции при монтаже необходимо обязательно выверять.

Шаг 4. Монтажные работы

После установки, выверки и окончательного крепления стропильной системы начинаем кровельные монтажные работы. Чтобы крыша служила долго, а металлочерепица надежно защищала от осадков, монтаж всех фрагментов проводят в строгой технологической последовательности, включающей в себя следующие этапы:

  • монтаж контрреек;
  • укладка гидроизоляции;
  • крепление элементов вертикальной обрешетки;
  • монтаж начальных брусков горизонтальной обрешетки;
  • дополнительная обрешетка;
  • установка ветровых досок;
  • монтаж кронштейнов водоотводных желобов;
  • карнизные планки;
  • монтаж металлочерепицы;
  • конек кровли и его уплотнитель;
  • теплоизоляционные работы;
  • пароизоляция;
  • подшивка мансарды (для мансардной кровли).

Если кровля холодная, то последние три этапа не учитывают.

Металлочерепица подходит для кровель с уклоном скатов не ниже 14°. Шаг поперечной волны металлочерепицы напрямую влияет на интервал реек обрешетки. Так, при поперечной волне с диапазоном 300,350 и 400 мм шаг обрешетки соответственно составит 300,350 и 400 мм. Расстояние между самой нижней рейкой обрешетки и следующей за ней соответственно равен 230,280 и 330 мм. Сами фрагменты обрешетки обязательно подвергают антисептической обработке.

Правильный шаг обрешётки для металлочерепицы

Сплошную обрешетку устраивают в местах проходов дымоходов, по месту расположения ендов. До того, как начать крепеж металлочерепицы, обязательно по сплошной обрешетке следует закрепить нижние планки ендовы. Нахлест одной части на другую составляет порядка 100-150 мм. Черепицу монтируют снизу вверх. Участки стыковки листов металлочерепицы дополнительно закрывают декоративными вставками – верхними планками ендовы

Запомните: узлы примыканий – самые уязвимые места, поэтому к их обустройству подходят с усиленным вниманием. Используют герметики для наружных работ, уплотнители, дополнительные слой гидроизоляции. Еще один крайне важный аспект при самостоятельном монтаже металлочерепичной кровли – крепеж

Приобретайте у поставщика комплект крепежа и металлочерепицы вместе, иначе можете утратить гарантийные права на приобретенный товар

Еще один крайне важный аспект при самостоятельном монтаже металлочерепичной кровли – крепеж. Приобретайте у поставщика комплект крепежа и металлочерепицы вместе, иначе можете утратить гарантийные права на приобретенный товар.

https://youtube.com/watch?v=Cp5O0W3ADSo

Техника безопасности

Строительно-монтажные работы – опасный вид деятельности. Все операции по распилке, резке, сверлению, креплению совершайте в спецодежде, перчатках и защитных масках или очках. При длительных работах руки потеют, инструменты могут выскользнуть, повредить пальцы и занести инфекцию. Ношение масок и очков поможет защитить глаза от металлической пыли, а дыхательные пути от микро-гранул утеплителя. В качестве которого применяют рулонные минераловатные материалы.

Соблюдение правил безопасности – залог вашего здоровья.

Стропильная система, гидро- и теплоизоляция, обрешетка и угол наклона

Монтаж кровли из металлочерепицы начинается с установки стропильной системы.

Процесс осуществляется по следующей технологии:

  1. на анкерные болты или шпильки крепится мауэрлат;
  2. устанавливаются стропила на опорном брусе, фиксируются уголками, сверху они срезаются под углом и соединяются попарно поперечинами и стальными планками.

Если крыша высокая или имеет большую площадь, тогда устанавливается коньковый брус, стропила крепятся над ним и все вместе стягивается уголками.


Высокая крыша требует дополнительной установки конькового бруса Источник krsk.au.ru

Практически всегда кровля утепляется специальными материалами, что увеличивает ее эксплуатационные характеристики и функциональность. Опорой для утеплителя служит обрешетка, сверху он закрывается гидроизоляцией. Для обрешетки применяются широкие доски, расстояние между первыми нижними полосками до 15 см. крепление к стропилам при помощи двух гвоздей для создания максимально надежной основы под металлочерепицу.


Схема обустройства крыши достаточно сложная Источник pinterest.com

Устройство кровли из металлочерепицы осуществляется с допустимыми нормами угла наклона. При этом угол наклона определяет другие показатели кровли, такие как вид металлочерепицы, конструкцию каркаса, вес кровельного пирога. Чем больше угол уклона, тем больше потребуется материалов из-за увеличенной площади ската, при этом увеличивается парусность конструкции. Оптимальным считается угол в 22 градуса, минимальным – 14 градусов, если сделать меньше, тогда невозможно пользоваться пространством чердака и не обеспечивается необходимая прочность всей конструкции.

Выбор и приобретение металлочерепицы

Чтобы приобрести достаточное для обустройства крыши количество материала, необходимо составить подробный план будущей конструкции – а для этого требуется провести замеры крыши и отобразить полученные данные на эскизе.

К параметрам, определяющим количество металлочерепицы, относятся следующие:

  1. Длина ската крыши. Замеры проводятся от конька до крайней части карниза, но для предельной точности стоит измерить три показателя – расстояние между свесами и по средней линии конька. В качестве точек отсчета принимается наружная часть ветровой доски и центральная линия конька.
  2. Длина карнизов и коньков. Эти показатели необходимо измерять вдоль всего периметра здания с учетом конструкции будущей кровли.
  3. Длина внутренних углов (ендовы) и наружных углов (хребты).
  4. Также на схеме должны отображаться размеры всех вентиляционных шахт, слуховых окон, дымовых труб и антенн, присутствующих на крыше.

Расчет необходимого количества металлочерепицы осуществляется продавцами на основе предварительно составленного плана кровли, поэтому его необходимо расписывать во всех подробностях. Кроме непосредственно листов металлочерепицы, в комплекте должен идти полный набор креплений и аксессуаров.

Монтаж обрешетки под металлочерепицу

Технология укладки металлочерепицы предусматривает предварительный монтаж обрешетки поверх гидроизоляционного слоя.

Инструкция по установке обрешетки может отличаться, так как способ ее монтирования зависит от используемых кровельных изделий.

Способ монтирования каркаса обрешетки:

  • Делается контр-обрешетка – для ее изготовления применяют брус 30х50 мм, который закрепляют к стропильным ногам. Его назначение заключается в возможности организовать просветы между гидроизоляцией, обрешеткой и кровлей;
  • Далее с помощью досок или брусьев с сечением 50х50 мм или 60х60 мм делают каркас обрешетки. Монтаж осуществляет поверх контр-обрешетки и параллельно карнизной доске, шаг между ними зависит от размеров кровельных листов.

Соблюдая порядок работ, не стоит забывать об устройстве фартука вокруг вентиляционных и дымоходных труб.

Этот шаг необходим, чтобы обеспечить герметичность в месте, где размещены указанные элементы конструкции.

В первую очередь фартук оформляется с внутренней части конструкции, а после укладки металлочерепицы выполняется его наружное оформление.

Более детально ознакомиться с обустройством обрешетки под кровлю позволит следующий видео материал.

Видео:

Устройство кровли из металлочерепицы: основные правила работы

Перед тем как приступать к работе, связанной непосредственно с укладкой металлочерепицы, необходимо ознакомиться с некоторыми правилами и понятиями, которые позволят не допустить распространенные ошибки и сделать все необходимое максимально качественно:

Существует два способа укладки листов металлочерепицы: справа налево и слева направо. В первом случае, каждый следующий лист должен быть уложен внахлест на предыдущий, а во втором накладываться должен предыдущий лист.
Не стоит сразу крепить каждый лист полноценно. Перед тем как прикручивать металлочерепицу, лучше всего уложить четыре листа и слегка прихватить их крепежами, чтобы они держались. Затем нужно убедиться, что они расположены так, как нужно и при необходимости подровнять. Для окончательного закрепления используют один саморез, который проходит через все листы.
Эксплуатационный срок всей кровли сильно зависит от качества используемых крепежных элементов
Поэтому выбору саморезов нужно уделить должное внимание

Важно, чтобы они были оцинкованными и обязательно имели специальные уплотнители на головках, которые смогут герметично заполнить отверстия, когда саморез будет полностью закручен в отверстие.
В тех местах, где при помощи одного крепежного элемента были закреплены сразу несколько листов, так или иначе, появится уплотнение
Для того чтобы сгладить его, необходимо срезать часть угла или же можно выпрямить капиллярную канаву, которая расположена под штамповочной чертой.

Проводить отделочные работы с использованием металлочерепицы необходимо в соответствии с правилами монтажа кровельного пирога

Схема крепления металлочерепицы и других необходимых элементов

Определенные правила существуют и для монтажа других обязательных элементов, без которых ни одна крыша обойтись не сможет. Вот некоторые рекомендации касательно схемы монтажа металлочерепицы и других элементов:

  • торцевые планки должны быть зафиксированы внахлест, который должен составлять порядка 2 см. При этом размер волны должен быть подогнан в соответствии с шириной ската. В противном случае можно столкнуться с тем, что гребень уложится на фронтон;
  • для карнизной планки также обязательно наличие нахлеста в 10 см на нижний брусок обрешетки, к которому она крепится гвоздями;
  • между листом металлочерепицы и кровельной планкой обязательно нужно проложить дополнительный слой уплотняющего материала;
  • для обустройства всех элементов, расположенных ниже конька (труб и окон), используют листы с одним модулем. Обычно для каждого элемента конструкции требуется 2 штуки;
  • если скат крыши покатый, то необходимо дополнительно установить аэроролик между коньковой планкой и самим материалом. Это позволит избежать проникновения под конек атмосферных осадков;

Схема крепления листов металлочерепицы

  • фиксация конька должна производиться к планкам, которые расположены в торцевой части всей конструкции. При этом расчеты должны быть проведены с учетом необходимого выступа, который составляет 2-3 см. При этом если приходится иметь дело с плоским коньком, то крепление производится внахлест, а для полукруглых элементов согласно линиям профиля;
  • необходимо заранее изучить специфику монтажа капельника под металлочерепицу, и четко следовать всем инструкциям.

Стоит обратить внимание еще и на тот факт, что при необходимости, коньковая планка поддается некоторой корректировке. То есть ее можно не согнуть или разогнуть, чтобы обеспечить максимально точное повторение угла наклона крыши

Подробнее о таких тонкостях можно знать из видео-инструкции монтажа металлочерепицы.

Схема крепления листов металочерепицы и размещения саморезов

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
