Особенности и преимущества несъемной опалубки из пенополистирола

Применение несъемной опалубки для фундамента из пенополистирола

https://youtube.com/watch?v=w7H1d5OBjuQ

Для заливки фундамента обязательно нужно использовать так называемый формующий элемент. Для этого используют опалубку. Съёмная опалубка имеет большое количество недостатков. Поэтому сегодня большой популярностью пользуется несъемная опалубка из пенополистирола.

Подготовительные работы

Сначала рассмотрим подготовительные работы. Сначала специалист должен разработать проект. После этого нужно выровнять и расчистить строительную площадку. Для этого нужно использовать строительную технику. Потом проводят разметку площадки. Это позволяет определить контуры фундамента.

Сборка опалубки

Теперь перейдём к самому ответственному этапу:

1. Сначала нужно забить арматурные прутья в песчано-гравийную подушку.
2. Потом заливается бетон (сверху подушки). Таким образом, выравнивается дно.
3. Теперь необходимо дождаться застывания бетона.
4. На арматурные прутья насаживают блоки. Выступы одного блока вставляются во впадины другого. Конструкция собирается из отдельных блоков. При этом перемычки расположены внутри. И также блоки крепятся дополнительными скобами. Блоки разрезаются пополам на углах.
5. Для повышения прочности конструкции используется специальная пена. Угловые элементы применяются для укрепления углов.
6. Если возводится большой фундамент, тогда нужно использовать дополнительное крепление. Для укрепления можно использовать обычные доски. Они крепятся при помощи распорок.

Укладка арматуры

В коробчатую конструкцию нужно заложить металлическую арматуру. В каждом блоке есть место, предназначенное для арматуры.

Прежде всего необходимо установить стальные вертикальные стойки. Они обеспечивают устойчивость всей конструкции. После этого устанавливают горизонтальную арматуру. Её нужно устанавливать продольно. Арматуру обязательно перевязывают проволокой.

Места для коммуникаций

Нужно сделать так называемые проходные отверстия для установки коммуникаций. Как их сделать? Поперечные куски труб закладывают в блоки. Проходы нужно делать в разных местах.

Монтаж несъемной ППС опалубки своими руками

Построить такую конструкцию, которая обеспечит монолитность стены фундамента или дома, из профильных пенополистирольных блоков, достаточно просто, так как никакой подгонки по размерам не потребуется. Кроме точной геометрии, блоки имею пазогребневую систему соединений, которая позволяет делать прочные соединения с одновременной стабилизацией вектора направления укладки. То есть, отклониться в сторону при монтаже блоков практически невозможно.

Пошаговая инструкция по сборке монолитной опалубки ППС:

1. Монтаж блоков из пенополистирола начинается с настила слоя гидроизоляции на поверхности, на которую будут укладываться блоки первого ряда фундаментной стены. Между собой блоки скрепляются стержнями арматуры, продетыми прямо через тело изделия. При выведении первого ряда сразу закладываются угловые и торцевые блоки-отводы для внутренних стен и перегородок. Все последующие ряды следует смещать относительно предыдущего ряда на 30 %, то есть, укладка должна вестись в шахматном порядке – это поможет сделать стену более прочной и жесткой;
2. Сборка арматурного каркаса для опалубки – ряды прутьев арматуры укладываются для каждого ряда, по левому и правому краю. Чтобы арматура помещалась в стену и не мешала сборке, в пенополистироле сделаны специальные выступа для железных армостержней. Стержни соединяются друг с другом внахлест, соединяются не сваркой, а мягкой вязальной проволокой с вертикальными прутьями армокаркаса, вмонтированным в подошву фундамента;
3. Раствор для заливки формы готовится оп стандартному рецепту: портландцемент плюс песок, в пропорциях 1:3, затем сухая строительная смесь затворяется водой до удобоукладываемой консистенции. Отверстия для прокладки инженерных коммуникаций, а при необходимости и сами коммуникации, укладываются и проводятся перед заливкой формы ППС раствором. Торцевые поверхности блоков защищаются полистирольными заглушками;
4. Добавлять бут, щебень или гравий в раствор для заливки несъемной ППС опалубки категорически нельзя, так как крупные куски материала способны продавить стенки из пенопласта или пенополистирола. Цементную смесь выливают в опалубку послойно, каждый слой может быть толщиной не более 1 метра. Все слои уплотняются и выравниваются.

Корпус каждого изделия опалубочной конструкции – это два блока из ППС материала, которые скреплены друг с другом замками и перемычками, и в дополнение соединены слоем раствора. Такие элементы можно использовать как для отапливаемых, так и для холодных помещений – будет меняться только толщина опалубки, но не способ возведения стены.

Основное достоинство монолитной технологии – ее дешевизна и быстрая сборка опалубки с последующей заливкой раствором. Так как именно пенополистирол выступает в качестве материала стен, то теплоизоляция уже заложена в конструкции, и любое, даже неотапливаемое помещение, зимой будет достаточно теплым, чтобы стены не промерзали. Плюс к этому, материал настолько легкий, что даже дом в несколько этажей можно легко построить без использования подъемной и грузовой техники.

Из недостатков можно назвать только один, заслуживающий исправления – горючесть материала. Этот минус можно устранить толстым (до 2-3 см) слоем штукатурки.

Преимущества пенопластовой опалубки

На первый взгляд пенопласт не выглядит лучшим материалом, из которого может быть изготовлена опалубка для фундамента, мягкий и податливый, он не может воспринимать нагрузку так же хорошо, как древесина или металл. Но на практике пенопластовая основа обладает весьма ценными качествами:

• Предельно низкий коэффициент теплопроводности обеспечивает прекрасное утепление бетонной массы фундамента, в этом случае отпадает потребность в дополнительных плитах ЭППС;
• Пенопласт благодаря вспененной структуре является мягким и податливым материалом, любое давление замороженных пучинистых грунтов частично будет компенсироваться деформацией пенопластовой опалубки;
• Несмотря на ячеистое строение, полимер обладает хорошими гидроизолирующими свойствами, при этом, в отличие от любых других пеноматериалов, практически не поглощает воду.

Замечание! При всех своих положительных качествах пенопластовые и пенополистирольные конструкции могут разрушаться под действием кислорода воздуха и ультрафиолетового излучения, а значит, поверхность необходимо тщательно закрывать защитным слоем.

Особенности опалубки для фундамента из пенополистирола

Технология используется в таких целях:

• для утепления складов и различных промышленных помещений с обогревом;
• для утепления различных бассейнов;
• для утепления тёплых подвалов;
• для строительства жилья.

Что такое пенополистирол?

Это газонаполненный материал.

Для изготовления пенополистирола используют такие материалы:

• сополимеры стирола;
• производные полистирола.

Рассмотрим состав пенополистирола:

• газ 98%;
• полистирол 2%.

Современный пенополистирол изготавливают беспрессовым методом. Такой способ изготовления позволяет увеличить водопоглощение до 350%.

Элементы коробчатой конструкции представляют собой блоки. Эти блоки формируются плитами марки ПСБ-С.

Рассмотрим характерные особенности:

• Специальные перемычки обеспечивают расстояние между стенками. При этом расстояние между стенками должно соответствовать толщине бетона. Этот параметр может варьироваться от 15 до 40 см. При этом учитывается назначение опалубки из пенополистирола.
• Угловые элементы используются для оформления поворота.
• Блоки выпускаются 2 размеров (100 см и 200 см.).

Преимущества

Опалубка из пенополистирола обладает как преимуществами, так и недостатками. Рассмотрим сначала преимущества:

• Долговечность. Пенополистирол изготавливается только из высококачественных материалов. Поэтому эта продукция долговечна.
• Доступно большое количество разнообразных блоков. Для каждого типа фундамента необходимо использовать определённые блоки. Чаще всего такие блоки используют для заливания свайных и ленточных фундаментов.
• Для установки опалубки из пенополистирола не потребуется специальная грузоподъёмная техника. Все работы можно выполнять вручную. И также для монтажа потребуются стандартные инструменты.
• Монтаж опалубки из пенополистирола могут проводить низкоквалифицированные рабочие. То есть строителям необязательно обладать специальными навыками и знаниями. Можно воспользоваться услугами частных застройщиков, которые имеют небольшой опыт. Это позволит значительно снизить затраты.
• Заливка бетона при отрицательных температурах может оказаться губительной. Формообразующая конструкция поддерживает необходимый температурный режим. Поэтому бетон сохранить свои прочностные характеристики. Проводить завивку можно в зимнее время года. При застывании бетона выделяется тепло. Этого тепла будет достаточно для поддержания необходимого температурного режима.
• Формообразующая конструкция не впитывает влагу. Поэтому бетон сохраняет свои свойства.
• Изготавливается из материалов, которые не подвержены гниению.
• Блоки монтируются проходы, которые используются для различных коммуникаций.
• Может использоваться в любое время года.
• Превосходные теплозащитные свойства. В поперечном сечение фундамента значительно уменьшается перепад температуры. Это способствует увеличению долговечности. А также значительно снижается воздействие температуры.
• Простота и высокая скорость установки. Даже не квалифицированные строители могут возвести фундамент за короткий срок.
• Высококачественная конструкция. Формообразующая конструкция обладает превосходными характеристиками.

Недостатки

А теперь рассмотрим недостатки:

1. Пенополистирол подвержен влиянию ультрафиолетовых лучей. Поэтому изделия необходимо снаружи. Для этого можно использовать полужесткий или жёсткий готовый листовой материал. Он обеспечит превосходную защиту от воздействия лучей.
2. Прочность фундамента может снижаться из-за пенополистирольных перемычек. Поэтому требуется так называемое усиление. Для этого используют специальную поперечную арматуру.
3. Нужно использовать отдельную гидроизоляцию.
4. Укладывать бетон необходимо равномерно. Поэтому этот процесс занимает много времени.
5. Высокая стоимость.
6. Плохая теплоизоляция в нижней части фундамента.
7. Нужно облицовывать стены.

Недостатки несъемной опалубки

Пенопласт относится к легковоспламеняемым материалам

При всех положительных сторонах у такой конструкции присутствуют и недостатки.

Пенополистирол горюч и выделяет при горении вредные вещества.

Но соблюдение правильной технологии монтажа опалубки и внешняя отделка, например, штукатуркой позволят защитить конструкцию от возможности возгорания.

Кроме перечисленных выше недостатков, к минусам конструкции можно отнести следующее:

• из-за того, что здание с несъемной опалубкой в будущем сложно будет переделать (бетон очень сложно прорезать), необходимо очень тщательно и заранее продумывать дизайн и расположение инженерных коммуникаций;
• нужно заботиться о герметичности прокладывания блоков, в противном случае имеется риск, что в промежутки будет затекать вода и там поселятся насекомые;
• заливка раствора возможно только при плюсовой температуре, так как в мороз цемент не будет застывать; в жаркую же погоду бетон придется постоянно увлажнять;
• из-за долгого затвердевания бетона могут появиться проблемы с излишней влажностью, однако по мере схватывания раствора эта проблема исчезнет;
• пенопласт имеет плохую паропроницаемость, из-за чего может возникнуть сложность в проветривании стен; рекомендуется несъемную опалубку оборудовать, кроме естественной вентиляции, еще и принудительной;
• здание из-за присутствия в нем арматурных прутьев нуждается в занулении и заземлении. Подробнее о свойствах данного приспособления смотрите в этом видео:

Опалубка из пенополистирола имеет как достоинства, так и недостатки. Однако стоит задаться вопросом: существует ли идеальный по свойствам и качествам материал? Если разобраться, то у любой конструкции есть свои сильные и слабые стороны.

Технология установки несъёмной опалубки

Монтаж конструкции настолько прост, что освоить данную технологию сможет даже новичок.

Монтаж кострукции из пенополистирола

Блоки устанавливаются на фундамент, который предварительно покрывается гидроизоляционным слоем. Насаживать их нужно на исходящие из основания пруты арматуры, которые необходимо заложить заранее. Боковое соединение блоков происходит с помощью специальных пазов.

Блоки несъёмной опалубки соединяются друг с другом через специальные пазы и фиксируются резьбовыми стяжками

Есть определённые нюансы, которые обязательно нужно учитывать при монтаже несъёмной опалубки из пенополистирола своими руками:

1. Ещё до заливки необходимо позаботиться об отверстиях для коммуникационных труб.

2. Стены всё равно нуждаются в армировании, причём качество материала должно быть самым высоким.

Технология укладки полистирольных блоков напоминает кирпичную кладку, однако в данном случае каждый ряд должен быть немного смещён в горизонтальном направлении относительно предыдущего. Это гарантирует надёжность фиксации блоков.

Технология возведения фундамента с несъёмной опалубкой представляет собой комбинацию возведения стен из пустотелых блоков и заполнения образовавшихся полостей бетонной смесью

Как установить несъемную пенопластовую опалубку

Чтобы изготовить крепкую опалубочную конструкцию из пенополистирола своими руками, необходимо  выполнить следующие шаги:

• Произведите разметку территории (углы нужно тщательно вымерять) и составьте план будущей постройки.
• Подготовьте траншею глубиной 0,5 м и шириной 0,4 м по периметру будущего сооружения. Дно котлована необходимо тщательно выровнять. Так как опалубка не будет демонтироваться, то необходимо, чтобы она устанавливалась на идеально ровную поверхность.
• Засыпьте на дно траншеи дренажную подушку (и песка и щебня) высотой 15 см. Утрамбуйте и разравняйте подстилающий слой.
• Установите в подушку армирующие стержни (они понадобятся для фиксации и соединения опалубочных блоков).
• Залейте на подушку тонкий слой бетона. Это необходимо чтобы блоки опалубки укладывались на ровную и прочную поверхность.
• Когда бетонная «подошва» застынет, насадите блоки из пенополистирола на армирующие стержни. Кладку нужно начинать от угла в шахматном порядке.

• Установите между элементами опалубки соединительные перемычки. Блоки рекомендуется соединять по технологии гребня и паза, так вы сможете сократить количество монтажных швов. Для угловых опалубочных элементов лучше использовать соответствующие крепежи.
• Когда будет установлен 3 ряд блоков, обязательно выровняйте их не только по горизонтали, но по вертикали. Боковые поверхности элементов должны плотно прилегать друг к другу. На этом же этапе необходимо заполнить внутреннее пространство опалубки бетонным раствором плотностью не менее В15. Если при приготовлении бетонного раствора вы использовали щебень, то проследите, что его фракция не превышает 0,8 см.
• Продолжайте укладывать блоки, заполняя их бетоном через каждые 3 ряда.
• Когда все пустоты будут залиты раствором – можно считать, что несъемная опалубка из пенополистирола готова. Теперь можно переходить к непосредственной заливке фундамента или стен. Лучше всего использовать для этого глубинный вибратор.

При помощи такой опалубки, вы получите стены, которые в разрезе напоминают «сэндвич», состоящий из 2 рядов пенополистирола с прослойкой из прочного бетонного монолита. При этом придется затратить меньше сил и денег, чем на постройку громоздкой деревянной опалубочной конструкции.

Недостатки опалубки из пенополистирола

Низкий уровень экологичности. Как вы уже поняли, пенополистирол не слишком безопасный материал для использования в строительстве. Однако, очень часто на маркировке можно встретить противоположную информацию. Справедливости ради, стоит заметить, что производители не вводят нас в заблуждение, вот только если использовать его для нежилых объектов. Ведь ядовиты газы, такие как стирол и бензол, под влиянием высоких температур, постепенно начинают выделяться в воздух, отравляя человека. Горение при температуре больше 1000°С, разрушающе влияющую даже на металлические перекрытия, пенопласт выделят в разы больше токсических веществ. Современная обработка антипиренами предотвращает возгорание, но и эти вещества не безобидны по своей природе.

Примечание.

Трудности реконструкции здания. Дома построенные на блоках несъемной опалубки из пенополистирола трудно поддаются переделыванию. Поэтому на начальном этапе возведения необходимо продумать все детали и нюансы, предусмотреть возможные изменения. К примеру, для установки дополнительной двери или оконного проема, необходимо резать стену из бетона. А эта задача весьма непроста. Прокладку систем коммуникаций также необходимо продумать наперед.

Проникновение в стены и насекомых. Блоки при возведении дома, необходимо ставить герметично, не оставляя зазоров. Иначе внутрь проникнут различные насекомые, и просочится вода. Материалы, обработанные влагозащитными и антисептическими составами, помогут обезопасить дом от данной проблемы, но цена их существенно выше.

Высокая стоимость работ и подбор квалифицированных специалистов. Поскольку на просторах нашей страны этим пока еще мало кто занимается, найти профессионалов в данной сфере дело непростое, а оплата труда, соответственно, высокая.

Установка опалубки возможна лишь в теплую пору года. При низких температурах, бетон практически не застывает. Его необходимо заливать при температуре воздуха свыше 5°С. В жару, бетон необходимо увлажнять.

Повышенная влажность в доме по завершению строительства. Данный процесс происходит по причине того, что бетонный раствор находится на стадии затвердевания. По завершению данного процесса, уровень влажности придет в норму. Для ускорения застывания можно применить сушитель воздуха.

Плохая паропроницаемость. Пенопласт плохо пропускает влагу, в связи с этим необходимо соорудить систему принудительной вентиляции.

Здание нужно обнулять и заземлять. Связано это с применением арматуры из металла.

https://youtube.com/watch?v=TCcKN0mkCLM

Необходимые материалы

На самом деле опалубку можно смонтировать из всего, что есть под рукой. Традиционным вариантом является использование деревянных щитовых конструкций и досок. Доски могут иметь как обрезную форму, так и необрезную. Довольно часто распространен вариант использования пластиковой опалубки из-за ее невысокой стоимости.

Важно! При выборе материала из дерева, для строительства опалубки, стоит обратить внимание, чтобы влажность досок или щитов не превышала двадцати двух процентов. Если монтаж производится собственными усилиями, то лучше предварительно все деревянные элементы хорошо просушить. Идеальным вариантом для опалубки будут служить листы влагостойкой фанеры или ДСП

Идеальным вариантом для опалубки будут служить листы влагостойкой фанеры или ДСП

Прикрепленная изнутри с помощью мебельного степлера, полиэтиленовая пленка позволит сохранить температурный и влажностный баланс в норме. А также исключит возможность протечки бетонной смеси сквозь щели

Идеальным вариантом для опалубки будут служить листы влагостойкой фанеры или ДСП. Прикрепленная изнутри с помощью мебельного степлера, полиэтиленовая пленка позволит сохранить температурный и влажностный баланс в норме. А также исключит возможность протечки бетонной смеси сквозь щели.

Рис. 2 Полиэтиленовая плёнка для сохранения температуры и влаги в норме

Если необходимых материалов нет, можно воспользоваться обычной фанерой, стыки которой скрепляются с помощью стальных уголков и саморезов. Но важным моментом тогда будут их стыки, которые необходимо перекрыть более тонким фанерным листом и закрепить саморезами.

Совет эксперта! Расстояние между крепежными отверстиями не должно превышать пятидесяти пяти сантиметров. Отступ от верхнего края должен составлять двадцать пять сантиметров, а по диагонали – пять сантиметров.

Распорки выставляются только в тех местах, где необходимо выравнивание общей линии опалубки. Если есть длинный отрезок фундамента, то лучше к верхнему краю фанерного листа прикрутить стальную трубу, с прямоугольным сечением 25*60.

Стойки для организации несъемной формы перекрытий

Традиционный вариант организации перекрытий в монолитных или любых других зданиях предусматривает применение специальных телескопических (раздвижных) стоек. Эти изделия используются для фиксации временного настила, который изготавливается из влагостойкой фанеры для опалубки. Такой способ не является удобным, так как требует много времени и довольно больших физических нагрузок.

Стойка, выполняющая опорную роль, состоит из нескольких конструктивных элементов. Нижняя часть телескопического изделия оснащается треногой, которая обеспечивает устойчивость трубы. В свою очередь, в верхней части располагается специальная насадка, которая необходима для захвата и удержания строительной балки – ригеля. Все стойки для опалубки перекрытий подразделяются на две категории в зависимости от расположения резьбы. Одни из них оснащены открытой резьбой, а другие – закрытой.

Труба, которая имеет меньшее сечение, отличается наличием специальных отверстий по всей своей длине. Шаг отверстий может быть разным – от 11 до 17,5 см. Наружная труба оборудована опорной гайкой. В результате, когда возникает необходимость фиксации стойки на определенном уровне, производится продевание специальной серьги через отверстия в трубах. Этот элемент имеет опору (гайку), поэтому удерживается в нужном положении.

Организация перекрытий в монолитных и не только зданиях, предусматривает применение специальных телескопических раздвижных стоек

Телескопические стойки для опалубки могут различаться длиной. Этот показатель колеблется от 1,7 до 4,5 м. Они выдерживают довольно большие нагрузки (до 4 тонн). Стоит отметить, что такие опорные изделия производятся из металла, поэтому их покрывают специальными антикоррозийными составами, так как сталь может заржаветь.

Несъемная опалубка для перекрытий: особенности и характеристики

В отличие от стандартного способа, предполагающего наличие опорных стоек, пенополистирольная опалубка для перекрытий имеет совершенно другую технологию установки. В качестве основы для такой системы используются специальные матрицы, которые производятся из плотного и прочного пенополистирола.

Подобные матрицы следует уложить на несущие стены. Преимуществом такого метода является то, что эти элементы имеют небольшую массу, поэтому для их установки не требуется серьезных физических усилий.

В качестве основы для опалубка часто используют специальные матрицы, которые производятся из плотного и прочного пенополистирола

Стыковка матриц между собой производится довольно просто. Каждое изделие оснащается пазогребневой системой для соединения. Таким образом, выполнить подобную установку сможет любой человек, не имеющий опыта работы в этой области. Благодаря пазогребневой системе появляется возможность быстрой организации сплошного настила.

Такая опалубка для монолитного перекрытия способна выдерживать слой бетона толщиной до 15 см. Как правило, этой величины вполне достаточно для организации надежной конструкции. Перед тем как приступить к заливке бетона, необходимо расположить арматуру между стыковыми зонами элементов перекрытия. Металлический каркас должен собираться в неразрезную балку, занимающую всю ширину промежутка.

Затем сверху матриц требуется расположить арматурную сетку. Она выполняется из прутьев, диаметр которых составляет от 10 до 15 мм. Вязка арматуры производится традиционным способом – посредством специальной проволоки.

Завершающий этап создания объемной опалубки перекрытий предусматривает заливку бетона, после чего требуется дождаться его застывания. Таким образом производится организация перекрытий с помощью пенополистирольных матриц. Результатом данного процесса является прочная конструкция, которая способна выдерживать значительные нагрузки.

Любые проектные ошибки или же смещение блоков во время их укладки могут привести к обрушению конструкции

После застывания цементного раствора опалубка, выполненная из пенополистирола, не демонтируется. Она остается в пироге перекрытия и с этого момента начинает выполнять теплоизоляционную функцию. Этот способ организации конструкции является более технологичным, если сравнивать его с традиционным методом, учитывающим использование съемных балок для опалубки перекрытий.

Важно запомнить, что самостоятельное применение подобной технологии требует понимания ее нюансов. Главное – еще перед началом работы нужно знать, что укладка элементов перекрытия требует аккуратности

Любые проектные ошибки или же смещение блоков во время их укладки могут привести к обрушению конструкции.

Другие материалы несъемной опалубки

В качестве несъемной опалубки могут использоваться плиты и блоки из композитных материалов на основе цемента и отходов переработки древесины (плюс другие вяжущие и добавки).

К ним относятся:

• щепоцементные плиты и блоки;
• ЦСП;
• фибролит;
• арболит.

В основном это панельная несъемная опалубка, которую монтируют по общим правилам.

В качестве исключения можно привести систему, имеющую формат строительного блока.

Общий недостаток этих материалов — у них нет таких высоких теплоизоляционных свойств, как у пенополистирола.

Чтобы компенсировать этот недостаток некоторые системы несъемной опалубки для утепления используют все тот же пенополистирол.

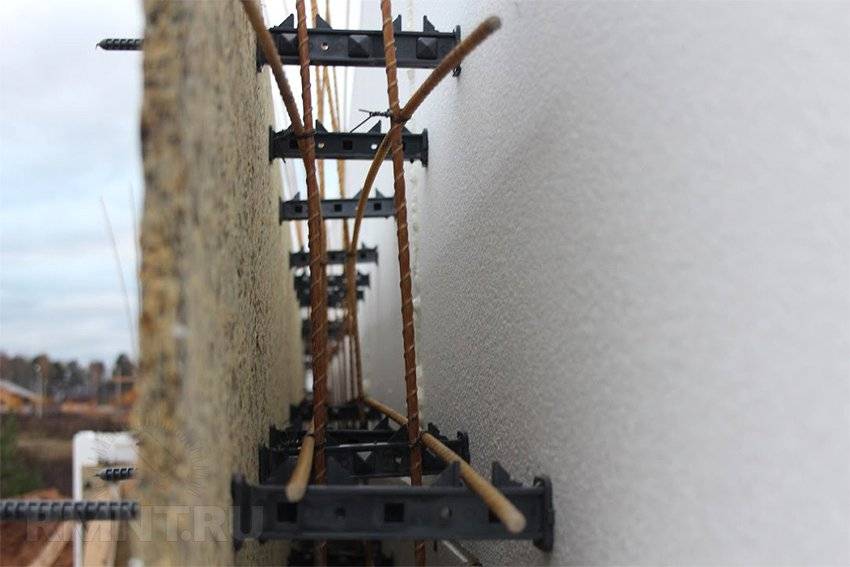

Так, есть материалы для внешней стенки опалубки из щепоцементной плиты с наклеенной изнутри плитой из пенополистирола. А во внутренние пустоты блочных систем перед заливкой бетона вставляют вкладыши из пенополистирола.
