Бюджетный незаглубленный фундамент: применение, виды, этапы возведения

Как рассчитать

Узнаем, какие особенности вычисления необходимых параметров существуют.

Чтобы узнать вес будущего мелкозаглубленного фундамента, необходимо обязательно учитывать плотность строительного материала, из которого будет возводиться дом. Кроме того, обязательно нужно учитывать размеры будущего строения: его длину, ширину, площадь, этажность, высоту.

Если фундамент будет ленточного типа, то обязательно нужно учитывать еще и вес внутренних несущих стен. Если столбчатый, то достаточно учесть вес только внешних стен будущего дома.

На видео – как рассчитать мелкозаглублённый фундамент:

Необходимо вычислить объем всех строительных материалов, которые потребуются для формирования фундамента: количество бетона и общую длину арматуры. Также будет интересно узнать о том, как осуществляется замена старого фундамента под деревянным домом.

Этапы возведения ленточного фундамента мелкого заложения

Несмотря на всю простоту строительства ФМЗ, он требует правильного выполнения всех работ. В противном случае вместо того, чтобы устранить недостатки мучнистого грунта, он попросту деформируется от веса здания. Процесс строительства предполагает следующие действия:

  1. Подготовительные работы, включающие в себя очистку и выравнивание территории.
  2. Разметка внутренних и внешних углов.
  3. Рытье котлована и выравнивание его дна. При необходимости стенки фундамента дополнительно укрепляются закладным или шпунтовым методом.
  4. Закладка подушки, назначение которой выравнивание дна. Для определения ее материала желательно сделать анализ почвы на наличие грунтовых вод.
  5. Утрамбовка подушки.
  6. Монтаж деревянной опалубки. На ее внутреннюю поверхность можно нанести слой смолы или уложить гидроизоляционный материал.
  7. Монтаж каркаса из арматуры. Он выполняется из прутьев сечением 1,2 см, их стыки соединяются при помощи хомутов или путем сварки. Углы стыков можно соединять металлическими стержнями для увеличения прочности конструкции. Для бутового или кирпичного фундамента применяется слой засыпки.
  8. Заливка опалубки бетоном.

ФМЗ ленточного типа на завершительной стадии работ

Подсыпка песчано-гравийной подушки

Для будущей подушки подготавливается приямок — выемка грунта в виде траншеи шириной в 1,5 раз шире, чем фундаментная лента и глубиной 10-15 см. На дно приямка выстилается геотекстиль, который предотвращает заиливание подушки от грунтовых вод. Подсыпка выполняется одним из двух способов:

  1. Смешанной гравийно-песчаной смесью. Пропорция гравий/песок составляет 2/3 соответственно. Толщина подсыпки — 20-30 см.
  2. Послойно: первый слой — 20 см крупнофракционного песка, второй — 20 см мелкого щебня или гравия.

В качестве подсыпки можно использовать другие нерудные материалы: доменный шлак, керамзит и пр.

Особенности на пучинистых грунтах

В ведомственных нормах строительства для малоэтажной застройки ВСН 29-85 приведены рекомендации для жилищ на пучинистых грунтах. Основными требованиями являются:

  • при интенсивности вспучивания больше 0,05 единиц необходим монолитный фундамент или сборная лента с жестким защемлением балок внутри конструкции
  • в расчетах учитывают жесткость стен здания, за счет которой снижаются деформации ленты
  • подушка создается из щебня, крупного песка либо ПГС с содержанием щебня 60%
  • при строительстве сборной ленты на средне пучинистых грунтах блоки укладываются на 10 – 20 см армированную подбетонку, фиксируются сверху стандартным армопоясом 20 – 40 см высоты

В ВСН 29-85 имеются указания по конструкции незаглубленных фундаментов в зависимости от стенового материала, технологии строительства коробки жилища. Например, сруб, СИП-панели, щитовой, фахверковый, каркасный дом можно опереть на чрезмерно пучинистых грунтах на:

  • монолит;
  • жесткое соединение армированных блоков.

Если почвы средне пучинистые, допускается двухрядная кладка блоков длиной в пределах 2 м сечением 25 х 20 см с арматурой внутри. Для пенно-, газобетонных блоков, кирпичной кладки требования строже:

  • сильнопучинистый грунт – армопояса на уровне мауэрлата, межэтажных перекрытий, над дверными, оконными проемами + монолитная лента;
  • средне пучинистая почва – блоки укладываются между армопоясом, подбетонкой для жесткой фиксации.

Технология строительства незаглубленной ленты на пучинистых грунтах имеет вид:

  • траншеи на глубину 40 – 60 см;
  • засыпка послойно 20 см щебня, ПГС, песка на геотекстиль, уложенный на дно траншеи с запущенными на стены краями, уплотняется площадочным вибратором;
  • монтаж опалубки, размещение арматурного каркаса;
  • бетонирование, увлажнение набирающего прочность материала в первые три дня.

Распалубка для гидроизоляции возможна при 50% прочности ленты, что в жаркую погоду обычно равно двум суткам. Максимальный срок распалубки 27 суток будет при температуре + 5 градусов.

Таким образом, незаглубленный фундамент пригоден практически для любых грунтов, стеновых материалов. Он позволяет снизить трудозатраты на 40%, бюджет строительства на 60% в сравнении с заглубленной лентой. Подземный этаж застройщик получить не сможет, погреб под комнатой может присутствовать в проекте при низком УГВ.

Ленточный фундамент: глубина заложения, таблицы и расчет

Ленточный фундамент – один из самых надежных и долговечных фундаментов в частном строительстве. Это обусловлено тем, что монолитная железобетонная лента способна выдерживать колоссальные нагрузки. Но, к сожалению, не все знают, что надежность такого фундамента во многом зависит от его глубины заложения в грунт.

Несмотря на то, что глубина устройства ленточного фундамента не является единственным показателем надежности и долговечности, она играет огромную роль в целостности всего дома в процессе его эксплуатации. Железобетонная лента любых размеров и марки бетона может со временем лопнуть, если она будет неправильно размещена в грунте, не учитывая его особенности.

Для того, чтобы не запутаться во всех типах фундаментов и грунтах, попробуем разобраться во всем по порядку. Сначала разберем типы монолитных лент, а затем конкретно для каждого типа ленточного фундамента определимся с глубиной заложения.

Факторы, влияющие на глубину заложения ленточных фундаментов

Наверное, стоит начать с того, что сами ленточные фундаменты делятся на три основных типа:

  1. Незаглубленные
  2. Мелкозаглубленные
  3. Заглубленные

Каждый из этих типов закладывается на определенную глубину, которая зависит от нескольких основных факторов:

  • Глубина промерзания грунта
  • Тип грунта
  • Уровень грунтовых вод

Стоит отметить, что глубина заложения ленточного фундамента — это расстояние от поверхности грунта до подошвы фундамента, а не та глубина, на которую копается траншея. В траншее, помимо фундамента может присутствовать подушка.

Теперь давайте разберемся, как эти факторы влияют на каждый тип ленточного фундамента в отдельности.

Незаглубленный ленточный фундамент

Незаглубленный ленточный фундамент применяется в строительстве частных домов крайне редко, потому что он является очень слабой опорой для будущего строения. Как правило, он весь располагается поверх грунта, а внутри находится только лишь песчаная, либо песчано-гравийная подушка.

Много писать о незаглубленном ленточном фундаменте я не буду, тем более ему уже была посвящена целая статья ранее. Да и вообще, само понятие глубины заложения у такого фундамента отсутствует.

Расчет глубины заложения ленточных мелкозаглубленных фундаментов

Это самый капризный, в плане глубины заложения фундамент. Во-первых, он не так надежен, как заглубленный, ну а во-вторых – для того, чтобы такой ленточный фундамент выдержал нагрузку строения, а также сдерживал все силы пучения, передаваемые от грунта, к его расчету необходимо подойти с особой ответственностью.

Как залить мелкозаглубленный ленточный фундамент я уже подробно описывал в одной из предыдущих статей. Поэтому в подробности вникать не будем.

Такой ленточный фундамент закладывается на глубину, которая значительно выше глубины промерзания почвы, поэтому и называется мелкозаглубленный. На него, в отличие от заглубленного, могут в значительной степени действовать силы пучения грунта.

Так же, немаловажным отличием мелкозаглубленных фундаментов является то, что его необходимо делать монолитным не только ниже уровня грунта, но и сразу, выставив опалубку, залить надземную часть фундамента – цоколь. Это в значительной степени усилит весь ленточный фундамент.

Глубина заложения мелкозаглубленного фундамента напрямую зависит от всех трех факторов, описанных выше. Для того, чтобы не запутаться, давайте рассмотрим таблицу.

Особенности

Пучинистый грунт из-за специфического своего строения (содержит много воды) приводит к скорой деформации и смещению практически любого фундамента, кроме мелкозаглубленного. Именно поэтому последний вариант и используется на пучинистых почвах. Ленточный или столбчатый фундамент, не доходящий до максимального уровня замерзания почвы, способен отлично противостоять нагрузкам от распирающей при замерзании воды. Такой фундамент не подвержен смещению и деформации, поэтому стоящее на нем здание будет в полной безопасности, а стены не пойдут трещинами.

Хорошо и то, что мелкозаглубленное основание может использоваться практически для любого типа строения: и кирпичного, и деревянного, и каркасного, и даже двухэтажного.

На видео – мелкозаглубленный фундамент на пучинистом грунте:

Пучинистая почва часто всего бывает на суглинистых, глинистых и супесчаных грунтах. Чем более высоко содержание глины в грунте, тем выше степень его пучинистости. Инженеры знают, что порой выталкивающая сила пучения бывает столь велика, что способна буквально поднять целое здание вместе с его фундаментом. А вот как происходит расчет плитного фундамента, и как это делать правильно, указано в данной статье.

Мелкозаглубленный ленточный фундамент видео

Заключение

В этой статье мы разобрались, как сделать мелкозаглубленный ленточный фундамент своими руками. Разобравшись детально с каждым из этапом, вы сможете не допустить досадных промахов и залить фундамент на котором ваш дом простоит не одно десятилетие. Самое главное, не забывайте, что прежде чем приступить к строительству закажите геологические исследования, в противном случае, есть риск, что грунт на вашем участке не предназначен для устройства МЗЛФ.

Метки: Фундамент Расчет

Ни для кого не будет открытием, что основой любого здания является фундамент. Сегодня разработано и используется множество самых разнообразных видов. Наиболее распространенными и популярными среди индивидуальных застройщиков в нашей стране являются фундаменты мелкого заложения (ФМЗ). Далеко не всегда их использование оправдано, так как существуют как климатические, так и геологические зоны и участки где удобней и практичней применять несущие конструкции глубокого заложения. При каких условиях будет оптимальным строительство мелкозаглубленного основания, а также существующие его виды и типы, более детально рассмотрим в этой статье.

Что это такое?

Все фундаменты могут быть мелкого и глубокого заложения. При этом к мелкозаглубленным (до 1-2 метров от поверхности почвы) относят такие виды оснований:

  • ленточные, возводимые на подушке из песка в специально подготовленных траншеях;
  • плитные;
  • столбчатые;
  • монолитные.

К фундаментам глубокого заложения, заглубленных ниже 3 метров от поверхности почвы, относятся свайные.

Как правило, ФМЗ применяются на участках с выявленным проблемным грунтом, например, пучинистым. Представляют собой раму, довольно жестко армированную. При пучении грунта под ней, она равномерно, без деформаций и разрушений «ходит» вверх и вниз вместе со всем домом. Далее детально рассмотрим описание фундаментов мелкого заложения, а также их виды и условия применения.

Устройство

Основание представляет собой замкнутую ленту, располагающуюся под несущими стенами, как наружными, так и внутренними. Лента находится в траншее, имеющей глубину на 20-40 см ниже уровня промерзания.

На дне траншеи находится песчано-гравийная подушка, играющая роль дренажа (при необходимости из траншеи обустраивается отвод влаги посредством системы дренажных труб). Лента заливается либо на песчаной подушке через слой гидроизоляции, либо на т.н. подбетонке — слое заливки из бетона, образующем широкую опорную площадку и ровную горизонтальную поверхность.

Чем выше и тяжелее будет здание, тем больше необходимость в создании подбетонки.

Лента поднимается над нулевой отметкой на некоторую высоту — 0,3-0,7 м. Видимая часть, цоколь, обеспечивает определенный подъем стен над уровнем грунта для уменьшения опасности намокания от дождевой или талой влаги и возможности вентиляции подвальных помещений.

Поверхность ленты со всех сторон покрывается слоем гидроизоляции для защиты от капиллярного впитывания и стоков воды с поверхности.

Особенности конструкции

Ленточный фундамент – это замкнутый контур из железобетонных балок, заложенный по периметру здания и под несущими стенами, и передающий нагрузку здания подлежащему грунту. На нем строят как легкие садовые домики и каркасные дома, так и тяжелые монолитные «замки» и каменные коттеджи: несущая способность зависит от ширины и высоты ленты. На прочных грунтах на ленточном фундаменте строят даже многоквартирные дома в двенадцать этажей. Также именно этот тип фундамента используют для домов с цокольными этажами и подвалами – лента рассматривается, как стена подвала.

Для такой конструкции годятся почти все типы грунтов, кроме неустойчивых торфянистых – поэтому на слабонесущих и обводненных землях Ленинградской области дома ставят сложных и дорогих фундаментах, а в Москве такие конструкции будут лишней тратой денег.

Ленточный фундамент обычно устраивают на подушке из песка средней фракции с виброуплотнением через каждый 100 мм. Глубина конструкции рассчитывается с учетом особенностей участка:

  • наличие или отсутствие подвальных помещений;
  • глубина залегания грунта;
  • вес и другие характеристики здания.

al185Модератор FORUMHOUSE

Фундамент следует строить не по хотелкам и фанатично красивым идеям, а по расчету. Фундамент в ИЖС рассчитывается на расчетное сопротивление грунта основания и под нагрузки объекта, с обязательным учетом возможных неблагоприятных факторов: гидрогеологических, сил морозного пучения, неоднородности основания, просадочных и набухающих грунтов.

Все деформированные дома с перекошенными проемами построены на неправильном фундаменте, рассчитанном и построенном без учета особенностей грунта, уровня грунтовых вод, веса дома и т.п.

В зависимости от особенностей конструкции и глубины заложения выделяют несколько видов ленточных фундаментов.

По конструкции:

Тип Особенности конструкции
Монолитный Цельная отливка из железобетона с высокими показателями прочностями и максимальной несущей способностью. Ее заливают за один прием. Арматура должна быть качественной, соответствующего сечения – это дает устойчивость к изгибающим нагрузкам.
Сборный Состоит из заводских фундаментных блоков (ФБС). Несколько проигрывает монолитной ленте по эксплуатационным свойствам, часто применяется в малоэтажном строительстве. Для повышения устойчивости и долговечности таких ленточных фундаментов делают песчаную подушку, на нее устраивают специализированные железобетонные подошвы ФЛ, а уже поверх них на цементно-песчаный раствор кладут ФБС. Сверху эту конструкцию может завершать армопояс – для прочности и равномерного распределения нагрузок.

По глубине залегания

Тип На каких грунтах используется
Незаглубленный Только на скалах и стопроцентно неподвижных грунтах, поэтому делают его крайне редко и не для домов, а для хозяйственных строений. Такой ленточный фундамент делают только монолитным.
Мелкозаглубленный На прочных грунтах, которые не подвержены морозному пучению. Закладывают на глубину меньше уровня промерзания грунта.
Полнозаглубленный. Подходит почти для всех грунтов и гидрогеологических условий, заглубляется ниже расчетной глубины промерзания (но не на твердых глинах и песчаных грунтах с низким УГВ). Выполняется в траншеях и котлованах с обратной засыпкой.

Такое количество разновидностей ленточного фундамента, как молнолитного, так и из блоков позволяет сделать правильный выбор для условий конкретного участка и получить хороший результат. У ленточного фундамента один большой недостаток (не считая обилия земляных работ и времени, которое уйдет на созревание бетона после заливки) – он может получиться дорогим, поэтому, если речь идет о легких постройках, лучше не выбрать другой вариант. Но все же ленточный фундамент имеет очевидные преимущества, это:

  • долгий срок службы;
  • высокая несущая способность;
  • нагрузки дома равномерно распределены на грунтовое основание;
  • технология строительства довольно проста.

Заливка прямо в землю, или так называемый «кубанский вариант» ленточного фундамента является нарушением технологии, на FORUMHOUSE от этого предостерегают.

RNikonovУчастник FORUMHOUSE

Устройство ленточного фундамента с заливкой «в землю» считаю недопустимым. Сделать ленту «в землю» качественно почти невозможно.

По глубине заложения

Глубина заложения фундамента зависит от того, насколько глубоко промерзает почва. В наших широтах, где морозы стоят добрых пять месяцев в году, часто выбирают заглубленные фундаменты, подошва которых находится ниже уровня промерзания грунта. Для каждого района и типа почвы глубина промерзания будет своей, поэтому единых цифр для всех нет и быть не может.

Мелкозаглубленные фундаменты (с подошвой на уровне примерно 0,2—0,7 м вглубь грунта) применяются на песке или на твердом грунте — там, где почва не изменяет физических показателей при замораживании (не подвержена пучению).


Глубина заложения фундамента зависит от того, насколько глубоко промерзает почва. Фото oaservis.ru

И, наконец, незаглубленный фундамент вообще почти не предполагает наличия подземной части (таким может быть, к примеру, плитный фундамент). Подошву фундамента укладывают прямо на грунт (правда, предварительно удаляется верхний слой почвы и заменяется на песчано-гравийную подушку).

Расчетная глубина промерзания грунта в Татарстане в среднем составляет 1,7 метра. Но для каждой конкретной точки на карте республики эта величина будет своей. Разные типы грунта и разные локации будут давать свои результаты. Поэтому перед тем, как планировать тип фундамента и рассчитывать глубину его залегания, нужно проводить инженерно-геологические изыскания на участке (об этом тоже поговорим в следующих статьях).

Материалы и технология монтажа фундамента

Технология монтажа МЗЛФ зависит от вида стройматериала, из которого будут впоследствии возведены стены здания, сооружения.

Для дома из керамзитоблоков


Средняя плотность блока из керамзита составляет 300-900 кг/куб. м. Это позволяет использовать для одноэтажного здания из керамзитоблока мелкозаглубленное монолитное ленточное основание.Из-за высокой пористости керамзита фундамент нуждается в хорошей гидроизоляции. Все стены ленты внутри и снаружи по периметру покрывают гидрофобными веществами: минеральной или битумной мастикой, рубероидом или плёнкой.

Горизонтальный гидроизолирующий слой накладывается на песчаную подушку перед процессом заливки бетонной ленты.

Из кирпича

Дома из кирпича имеют свои особенности. Кирпич отлично сопротивляется вертикальным нагрузкам, однако на изгиб и растяжение он слаб. В случае неравномерной усадки фундамента или частичного выпучивания грунта стены пойдут в разлом.

Поэтому мелкозаглубленное ленточное основание выбирают для небольших строений и лишь на плотных грунтах, не склонных к пучению. В остальных ситуациях лучше устраивать цельную бетонную плиту, которая равномерно распределит нагрузку и предотвратит смещение грунта.

Для каркасного

Мелкозаглубленную цельную бетонную армированную ленту в качестве основания можно использовать под каркасные дома с небольшим весом на песчаном, супесчаном и каменистом грунте.

Если участок слишком насыщен влагой, возможность использования такого варианта фундамента рассчитывают специалисты.

Из бревен

Для дома из бревна армированный фундамент в виде ленты мелкого заложения возводят только на грунте из песка, камня или гравия.

Согласно строительным нормативам, глубина закладки фундамента для регионов средней полосы на непучинистом грунте составит не менее 0,6-0,8 м, на пучинистых — до полутора метров. Поэтому МЗЛФ выбирать для тяжёлых бревенчатых домов опасно.

Для газобетонного


Газобетон отличается высокой теплосберегающей способностью при низком весе. Стены из этого стройматериала могут быть в два раза тоньше, чем кирпичные при одинаковом теплосберегающим эффекте.

Поэтому для одноэтажного строения, который возводится на нормальных непучинистых и слабопучинистых грунтах, есть смысл сделать основание из МЗЛФ, чтобы сэкономить на фундаменте.

Ширина основания должна быть не меньше 0,3 м. Когда грунт пучинистый, под фундаментом его меняют на крупнофракционный песок и хорошо утрамбовывают.

Что еще нужно знать о ленточном фундаменте для дома из газобетона читайте тут.

Выбираем глубину и ширину

Глубина погружения ленты определяется уровнем промерзания почвы. Это табличное значение, различающееся в зависимости от географического расположения региона. Отыскать нужные данные можно в таблицах СНиП. Ширина ленты рассчитывается исходя из ожидаемой нагрузки.

При этом, нередко возникает ситуация, когда расчетная ширина оказывается меньше толщины несущих стен. По правилам ширина фундамента должна превышать толщину стен на 100 мм, поэтому расчетное значение увеличивают.

ВАЖНО! Расчет фундамента — сложная и ответственная задача, которую настоятельно не рекомендуется выполнять без необходимой подготовки. Появление ошибок неизбежно, а последствия от них могут оказаться катастрофическими.

Выбор марки бетона обусловлен величиной нагрузок на основание и несущей способностью грунта

Наиболее распространены марки бетона М200 (для легких построек), М250-М300 (средние и тяжелые здания), М250 (массивные многоэтажные дома)

Выбор марки бетона обусловлен величиной нагрузок на основание и несущей способностью грунта. Наиболее распространены марки бетона М200 (для легких построек), М250-М300 (средние и тяжелые здания), М250 (массивные многоэтажные дома).

Применение более тяжелых марок бетона — М 400 или М500 характерно для зданий до 20 этажей или ответственных массивных сооружений с высоким уровнем нагрузок на основание.

В качестве арматуры используются металлические оребренные стержни толщиной 12-16 мм (рабочие) и гладкие вспомогательные прутки меньшей толщины, служащие для поддержки рабочих стержней до момента заливки бетона.

Особенности

Незаглублённые ленточные фундаменты (НЗЛФ) представляют собой ленту из бетона или железобетона, которая закладывается под все несущие конструкции здания.

Они выполняют три основные функции – несущую, оберегающую от деформаций из-за пучинистых грунтов и ограждающую стены от воды.

Преимущества и недостатки

Незаглублённые ленточные фундаменты обладают целым рядом серьёзных преимуществ:

  • выгодная цена – стоимость НЗЛФ примерно вдвое ниже, чем у заглублённых оснований;
  • простая технология, позволяющая выполнить работу даже непрофессионалу;
  • отсутствие необходимости использовать грузоподъёмную технику;
  • небольшой объём земляных работ, благодаря которым упрощается и монтаж опалубки;
  • высокая скорость монтажа, позволяющая быстрее приступить к эксплуатации постройки.

Есть у незаглублённых фундаментов и несколько недостатков. Среди них – возможность выдержать только сравнительно небольшую нагрузку. Поэтому дом на таком основании должен быть невысоким и не слишком тяжёлым – желательно, деревянным.

У таких оснований отсутствует возможность устройства на любом виде грунтов, особенно это касается влажных и сыпучих почв. Из-за морозного пучения грунта материал фундамента может деформироваться, что приводит к снижению устойчивости постройки.

Применение основания

Сфера применения НЗЛФ – строительство одно- и двухэтажных жилых зданий и хозяйственных построек. Невысокая несущая способность основания делает его подходящим вариантом для построек, сделанных из бруса или брёвен. Подходят такие фундаменты и для каркасного строительства.

Устройство и характеристики

Незаглублённое основание может быть монолитным, сборным, состоящим из отдельных элементов, или комбинированным.

Тип может выбираться в зависимости от категории грунта, в соответствии со СНиП 2.02.01-83.

Чаще всего отдают предпочтение монолитному основанию, усиленному арматурой.

Основные параметры незаглублённых оснований – длина ленты, сечение и марка бетона. Не рекомендуется делать ни один из элементов конструкции длиннее 7 метров – из-за неравномерной усадки она может деформироваться и лопнуть. Высота и ширина ленты находятся в пределах 50-100 см.

Незаглубленный монолитный фундамент ленточного типа: технология строительства

Незаглубленный ленточный фундамент своими руками возводят из бетонной смеси. Для того чтобы получить надежное основание, необходимо соблюдать определенную последовательность действий.

Подготовка земельного участка к строительству. На этом этапе производится вырубка деревьев и кустарников, очистка площадки от мусора и дерна, выравнивание и уплотнение грунта. Выполняется разметка: по углам внутреннего и внешнего контура фундамента в грунт вбиваются колышки, между которыми натягивается шнур. Следует рассчитывать ширину траншеи таким образом, чтобы она была на 100-150 мм шире фундамента.
Роется траншея глубиной не менее 600 мм. Днище должно быть горизонтальным. На дно рекомендуется уложить геотекстиль, а затем – подсыпку из песка и гравия – около 200 мм. Подсыпку необходимо уплотнить, для чего песчано-гравийную смесь предварительно смачивают. В итоге она должна образовать горизонтальную плоскость.
Из обрезных досок или толстого листового материала (фанеры, плит OSB, влагостойкой ДСП) сооружается внутренняя опалубка. Она должна быть высотой около 500 мм: верхняя ее часть будет выступать над землей и являться цоколем постройки. Вертикальные элементы опалубки укрепляются кольями и упорами, чтобы обеспечить достаточную прочность.
Монтируем арматурный короб. Для этого из прутьев арматуры диаметром не менее 10 мм создаем решетчатую конструкцию, ячейки – со сторонами не более 100 мм. Арматура укладывается в несколько рядов, расстояние между которыми по высоте не должно превышать 130 мм. Короткие прутья соединяются с нахлестом не менее 120 мм. Арматура связывается в местах пересечения мягкой проволокой. Сварка допускается для арматуры с индексом «С».
Монтаж внешней опалубки: все выполняется после окончания армирования точно так же, как и на этапе монтажа внутренней опалубки

Важно, чтобы верхний край опалубки был на одном, строго горизонтальном уровне (контролируют ватерпасом). Чтобы предотвратить разрушение опалубки, верхние края соединяют распорками через каждые 500-600 мм.
Бетонирование выполняется в один прием смесью марки М150-М250

При заливке бетон трамбуют, чтобы исключить образование воздушных мешков. После заливки нужно выполнить вибропрессование, либо многократно проткнуть раствор штыковой лопатой.

Для того чтобы бетон застывал равномерно, не растрескиваясь, его следует периодически смачивать и укрывать полиэтиленовой пленкой. Застывание происходит в течение 5-6 суток, после чего опалубку можно демонтировать: незаглубленный плитный фундамент можно нагружать.

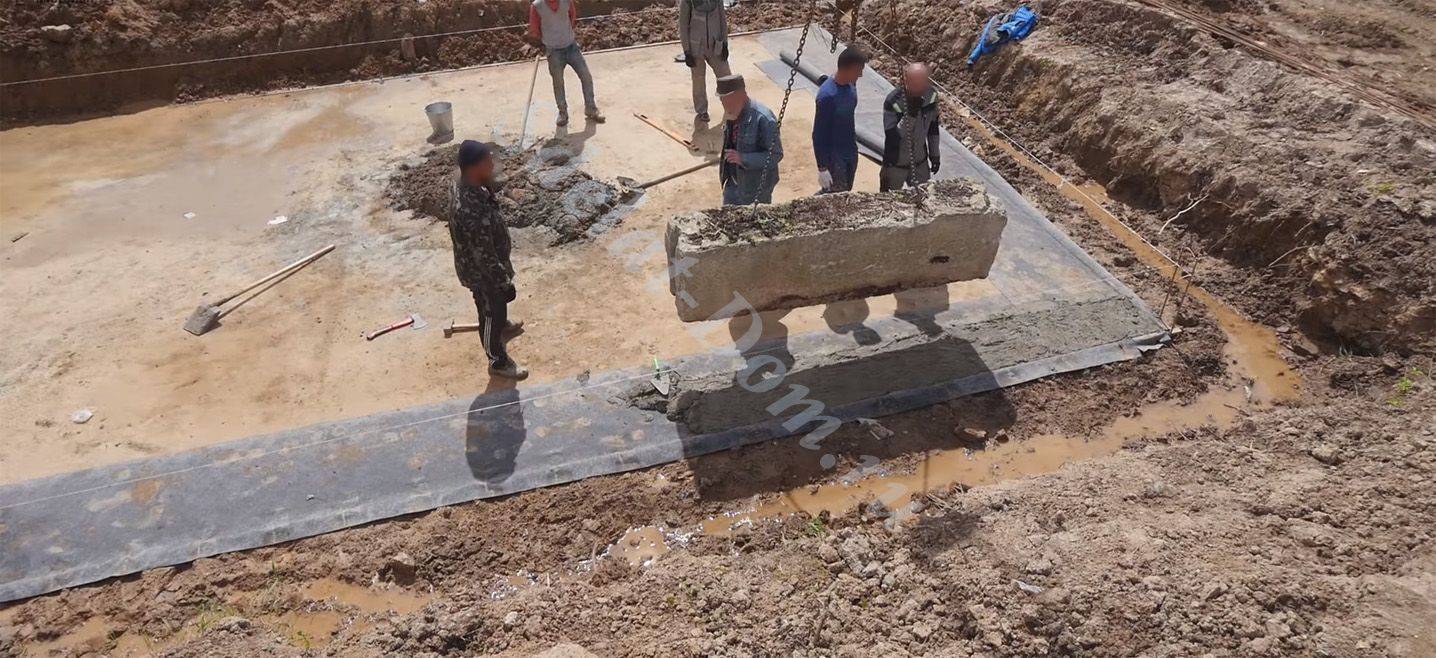

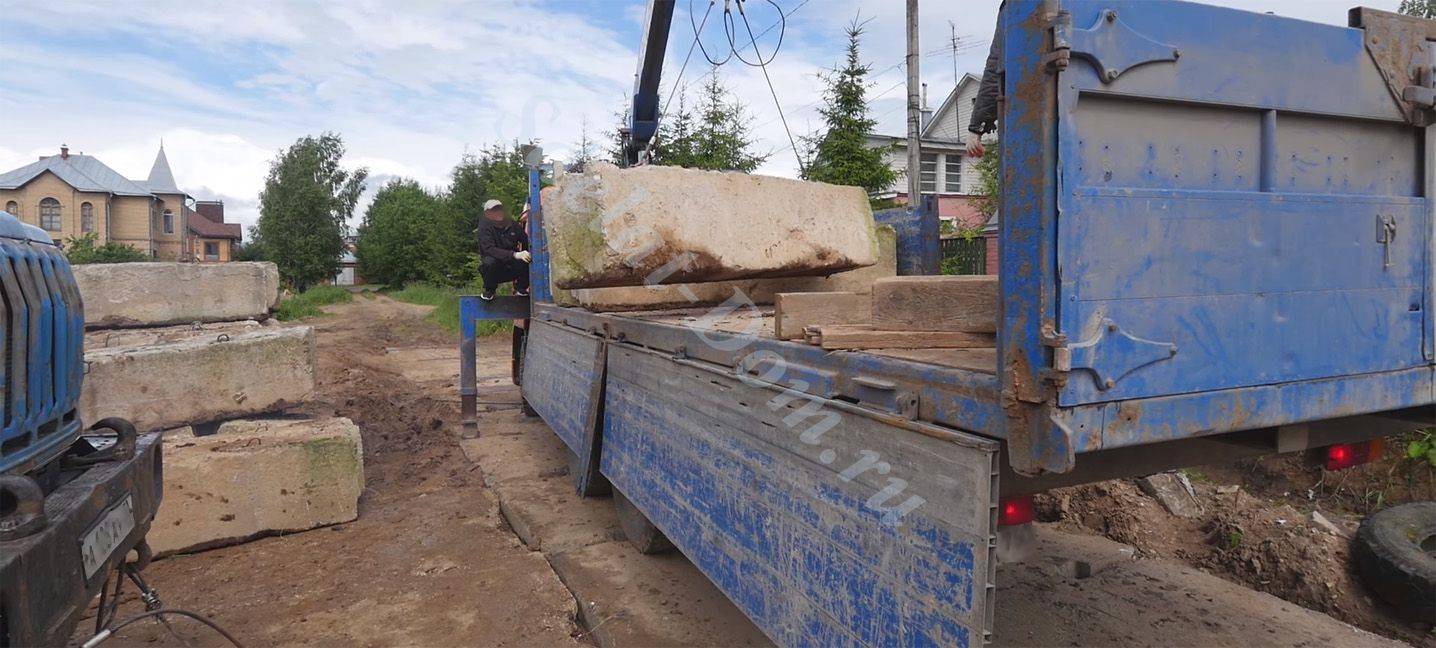

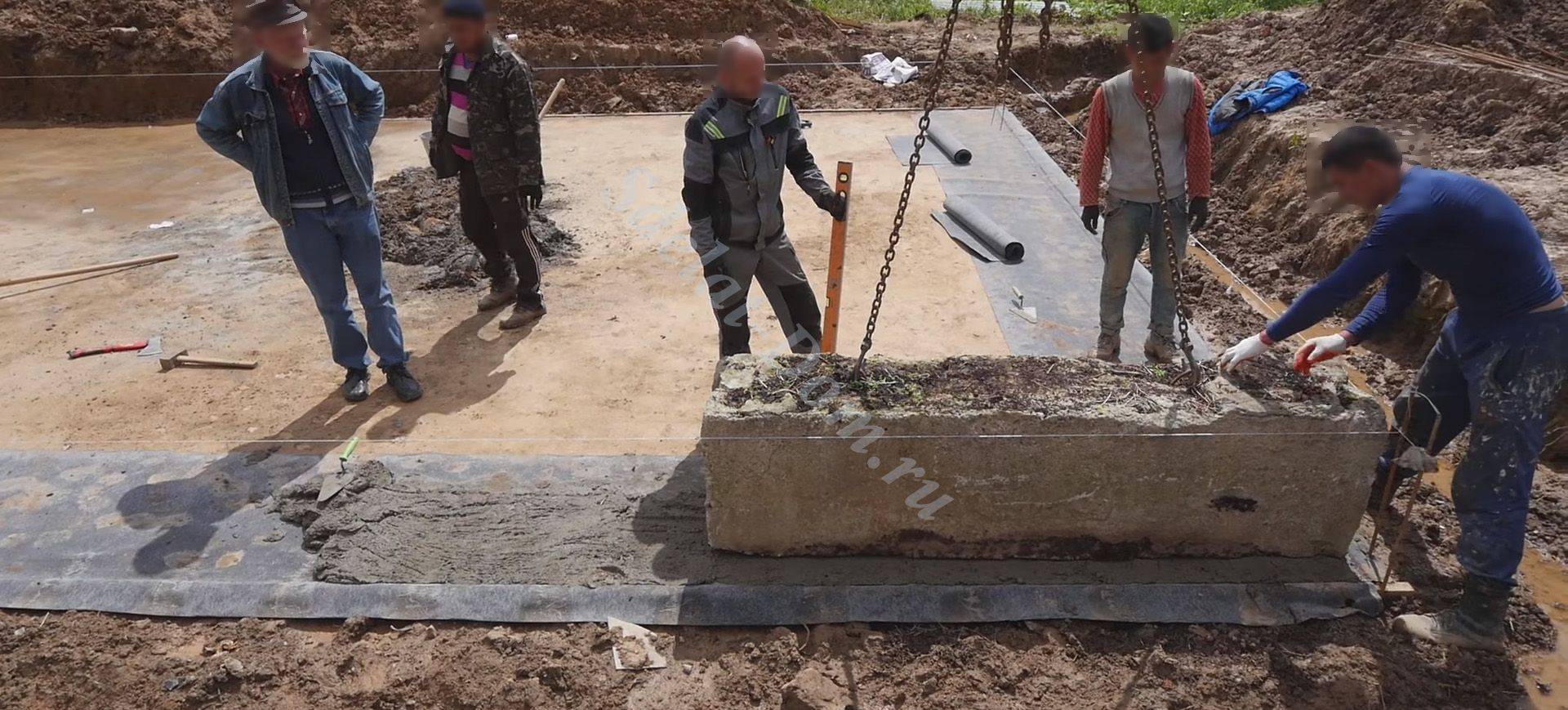

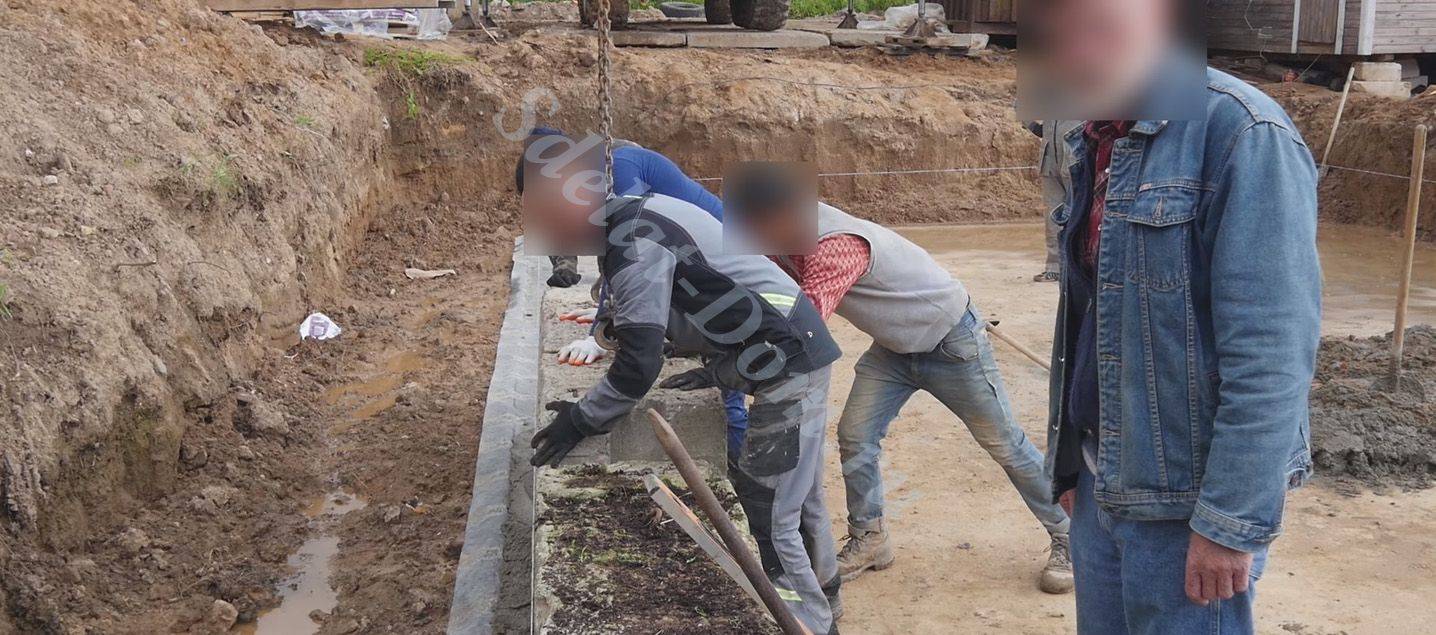

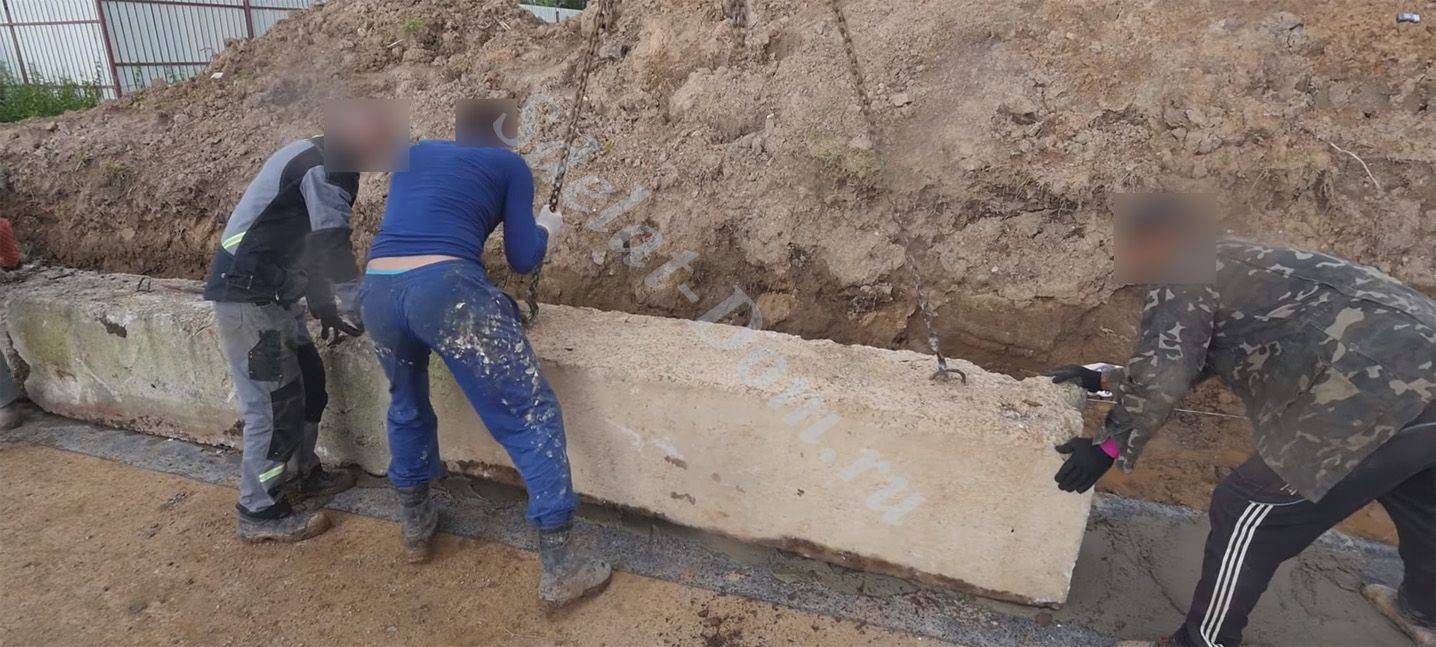

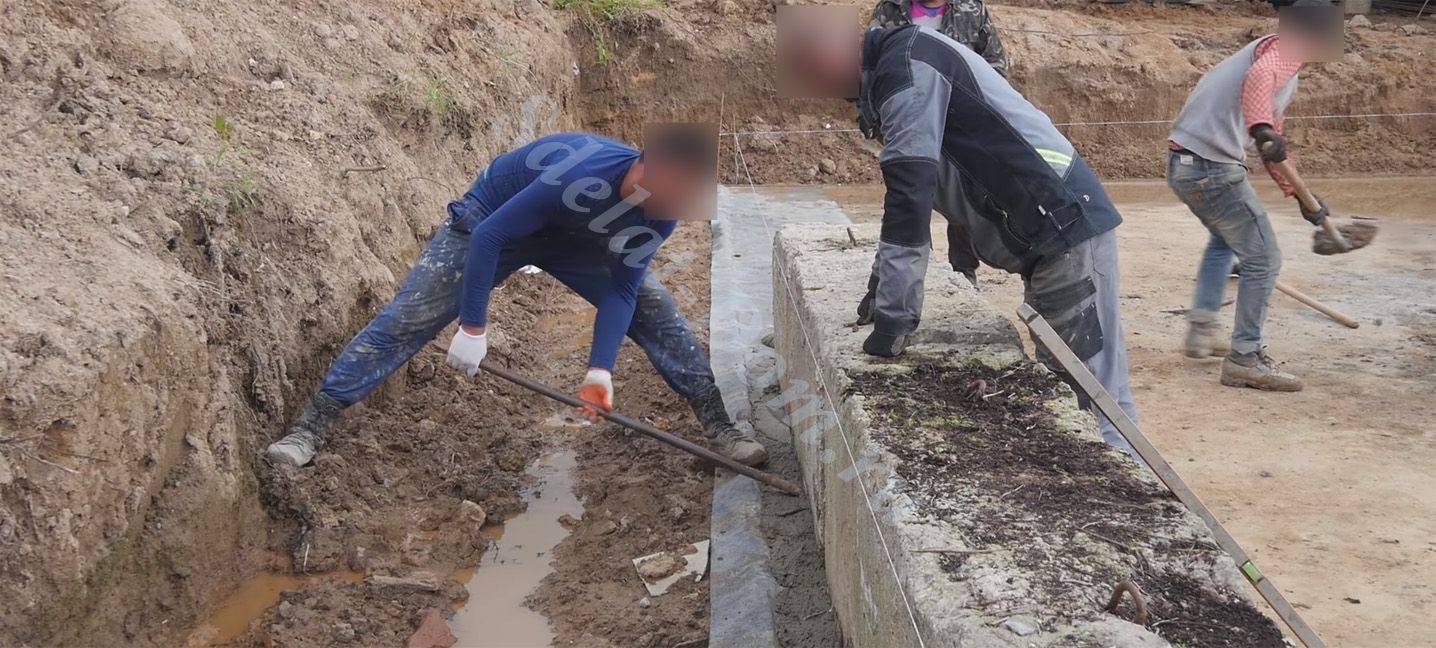

Незаглубленный фундамент из бетонных блоков возводится по тем же правилам, за исключением армирования. Для скрепления блоков друг с другом, уложенных с перевязкой, используют цементно-песчаный раствор, а между рядами монтируют армопояс из трех прутьев диаметром не менее 20 мм.

Инструкция по монтажу

Бетонный фундамент своими руками по всем инструкциям обустраивается в четыре этапа:

  1. Проектирование и выбор блоков.

  2. Земляные работы с отсыпкой подушки из песка.

  3. Установка (с армированием либо без).

  4. Гидроизоляция.

Готовить проект лучше доверить профессионалу. Это позволит получить фундамент с нужными характеристиками при минимуме затрат на материалы. ФБС выпускаются с разными габаритами. Однако слишком большие по размеру – лишние траты и нагрузки на грунт. Выбирать эти изделия из бетона надо под конкретные параметры будущих стен. Но обычно для нижнего ряда берутся шириной в 400 мм, а для последующих выше – 300 мм.

Все фундаментные блоки делятся четыре подвида:

  1. ФБС – сплошные рядовые.

  2. ФБП – с пустотами внизу для уменьшения нагрузок на почву.

  3. ФБВ – с вырезом по длине под коммуникации.

  4. ФЛ – плиты трапециевидной формы для нижнего ряда.

По ГОСТу в маркировке после этих букв идут три цифры (длина-ширина-высота в дециметрах) и литеры «Т», «П» или «С», обозначающие тип использованного бетона. В первом случае это «тяжелый» вариант из цемента, песка и щебня. Во втором «пористый» аналог, в котором в качестве заполнителя применен керамзитобетон. А в третьем это «силикатное» изделие, сделанное с добавлением извести. Строительство фундаментов всегда ведется с использованием класса «Т». Только они имеют необходимые несущие способности и не боятся влаги.

Земляной этап – стандартен. Необходимо вырыть траншею глубиной ниже точки промерзания грунтов на участке. Затем на ее дне делается утрамбованная из песка толщиной 30–40 см подушка для последующей укладки плит ФЛ

Здесь важно все выполнить так, чтобы на всем протяжении котлована песчаный слой оказался по горизонтали на одном уровне. Иначе основание, скорее всего, получится с перекосами

Разделить бетонный фундаментный блок на две части нужного размера практически нереально. Если при монтаже в кладке остаются пустоты, то их обычно заполняют кирпичами с оштукатуриванием этого проема. ФБС в ряд сверху всегда устанавливаются со смещением, сквозные вертикальные швы здесь недопустимы. Для кладки используется стандартный цементный раствор с маркой не ниже М100.

Если требуется армирование, то необходимо сверху на уже составленный ряд уложить 2–5 прутков в один слой. При этом применяются те же технологии, что и при устройстве фундамента-ленты. Только армирующий пояс получается однорядным.

Для гидроизоляции поверх верхних рядов укладывается рубероид или иной рулонный аналог. Для этих целей подойдет даже мягкая кровля, только стоит она дороже. По бокам кладка полностью обмазывается мастикой. Гидроизоляционный слой должен закрывать бетон со всех сторон, чтобы минимизировать на него воздействие влаги. Так он прослужит гораздо дольше.

Прежде чем приступать к строительству блочного основания для коттеджа, необходимо все тщательно распланировать. Надо предусмотреть площадку для разгрузки блоков и место для крана. Это для установки опор свайного фундамента или заливки монолитной ленты спецтехника не обязательна. Здесь же без спецтехники никак не обойтись.

Разгружаем

Подготавливаем поверхность: размечаем бечевкой линию блоков и подкладываем на основание гидроизоляцию

Подготавливаем раствор и краном подаем первый

Опускаем первый по натянутому уровню

Укладываем второй на раствор к первому

Корректируем расположение вручную с помощью лома

Аналогично укладываем все последующие

Гидроизоляция

Для качественной гидроизоляции постройки необходимо наличие правильной дренажной системы вокруг фундамента.

Гидроизоляция непосредственно фундамента нужна в двух целях: предотвращение проникновения влаги в конструкцию дома из фундамента (делается на горизонтальной поверхности фундамента) и предотвращение проникновения влаги в фундамент из почвы и окружающей среды, чтобы бетон не разрушился при замерзании этой влаги. Поговорим о второй.

Её делают многими способами:

Оклейка, как правило, совмещается с обмазкой мастикой до и после оклейки. Если оклейка многослойная, между её слоями прокладывается сетка, которая используется при обычном оштукатуривании.

Расположение слоёв при оклейке должно быть только вертикальным; вертикальный нахлёст не должен быть меньше 10 сантиметров, горизонтальный — не меньше 30, и оклейку надо производить снизу.

Как возвести ленточную основу на глине?

Основание дома на глинистых грунтах можно построить тремя способами:

  1. Подготовленную траншею полностью заполнить песчано-гравийной подушкой, поверхность которой после уплотнения должна выровняться с уровнем земли. Главное при этом – трамбовка. Каждый слой (толщина 15-20 см) поливается водой и тщательно уплотняется. Затем выполняют бетонное основание. Если грунт хороший, плотный, это вариант вполне приемлем.
  2. Следующий вариант обустройства основы дома на глинистых грунтах предвидит выполнение песочно-гравийной подсыпки только до половины высоты траншеи. После этого сверху кладут ряд кирпича, делают опалубку из пропитанной антисептиком и покрытой гудроном обрезной доски, заливают опалубку бетоном и затем выполняют гидроизоляцию из рубероида.
  3. Подготовка под ленточный фундамент по третьему варианту подходит, если земля плотная, влажная. Выкапываем траншею для ленты, делаем опалубку из шифера, скрепив его внахлест, и заполняем до середины песком, уплотняем, засыпаем гравием, проводим еще раз уплотнение, а затем заливаем бетон, каждый слой которого равняется 15-17 см. Чтобы уплотнить раствор, необходимо его утрамбовывать до появления цементного молочка на его поверхности.

Заключение

Виды фундаментных блоков определяют технологию сооружения общей конструкции и степень сложности проводимых строительных операций. ФБС своими руками не установить, к их монтажу предъявляются жесткие требования. Блочные конструкции из небольших по размеру камней в состоянии собрать даже новичок.

Но любой фундамент должен возводиться с учетом требований СНиП. В нем оговаривается, какие блоки под какие фундаменты должны быть использованы. Единственное отметим, что фундамент из блоков своими руками построить можно, в независимости от размеров и тяжести камней. Главное – строго соблюдать нюансы строительной технологии.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
