Тонкости возведения незаглубленного ленточного фундамента

Рекомендации

Полезные советы от специалистов по поводу возведения мелкозаглубленного основания дома на пучинистом грунте.

Ленточный вариант профессионалы советуют применять, если почва имеет слабый уровень пучения. Если же этот уровень достаточно высок, то такой мелкозаглубленный фундамент необходимо укрепить армированным поясом, и уплотнить песчаной подушкой. Кстати, такая подушка должна быть только из песка средней или крупной фракции: мелкий песок не подходит.

Если раньше на мелкозаглубленном основании оборудовать подвальное помещение было невозможно, то современные технологии решили и этот вопрос. Чтобы при данной конструкции не лишиться подвала, заглубление производят при помощи специальных откосов.

Конечно, строительство здания на пучинистом грунте — решение «не от хорошей жизни». Однако, если необходимо возвести дом, то мелкозаглубленный фундамент в данном случае, действительно, выход. В настоящее время этот тип конструкции широко применяется при строительстве домов из разных материалов, имеющих разные размеры, уровень сложности.

Итак, мы рассмотрели особенности возведения мелкозаглубленного фундамента на пучинистых грунтах. Как вы видите, при определенных обстоятельствах эта конструкция может стать настоящим выходом из положения. Преимущества данного фундамента неоспоримы, поэтому теперь вы знаете, что делать, если грунт на участке нестабильный.

Как сделать своими руками?

Чтобы возвести армированный ленточный фундамент мелкого заглубления, понадобится выполнить следующие действия:

  • вычислить ширину фундамента, сечение арматуры;
  • выполнить чертёж армирования;
  • почистить от мусора и спланировать участок;
  • вырыть траншеи;
  • уложить дренажный слой;
  • устроить подбетонку или постелить рубероид;
  • выполнить монтаж опалубки;
  • уложить и скрепить арматуру;
  • вставить отрезки труб для коммуникаций и вентиляции;
  • выполнить бетонирование ленты;
  • обеспечить уход за бетоном в процессе его схватывания;
  • снять опалубку с ленты;
  • выполнить гидроизоляцию фундамента.

Затем останется сделать отмостку и облицевать фундамент водонепроницаемым материалом. Каждый этап возведения МЗЛФ имеет свои нюансы.

Необходимые расчеты


При расчете фундамента учитывают, что глубина его заложения равняется глубине промерзания, минус 25%. При несоблюдении этого требования в результате вспучивании грунта есть опасность нарушения целостности сооружения.

Высота цоколя не должна превышать размера подземной части основания.

Для расчёта ширины конструкции необходимо вычислить соотношение весовой нагрузки (т/м) к расчетному сопротивлению грунта (т/м2), (основываясь на табличных данных СНиП 2.02.01-83). Толщину песчано-щебёночной платформы определяют по данным СНиП.

Подготовительные работы и разметка

Плодородный слой снимают и выполняют планировку площадки под строительство. В местах пересечений фундамента и по углам вбивают колья, натягивают верёвку.

Выкапывание траншеи и обустройство подушки

Траншею выкапывают на необходимую глубину. Выравнивают стенки и углы, если использовалась тяжёлая техника.

Планировать дно траншеи до фанатизма нет необходимости. Насыпают слой чистого крупного песка, без растительного мусора и глины. Трамбуют, проливая водой. Насыпают мелкий щебень и тоже трамбуют.

Устраивают верхний выравнивающий слой толщиной 50 мм. Платформу застилают геотекстилем, заливают подбетонку или укладывают сложенный вдвое и промазанные битумом рубероид.

О разновидностях подушки и особенностях устройства для ленточных оснований подробная статья здесь.

Сборка опалубки

Опалубку собирают из обрезных досок толщиной 25-40 мм. Щиты должны немного возвышаться над лентой. Обязательно делают ревизию щелей.

Строители практикуют укрытие опалубки полиэтиленовой плёнкой. Опалубку фиксируют на место с помощью наружных упоров и устанавливают внутренние распорки.

Полная информация о монтаже опалубки тут.

Армирование

Ленту укрепляют арматурным каркасом. Рабочими считаются горизонтальные стержни, принимающие внешние нагрузки. Вертикальные играют вспомогательную роль. Вязку каркаса производят путём скрутки стальной проволокой. Стержни будут обладать подвижностью и компенсируют возникающие нагрузки (при заливке бетонного раствора или землетрясении). Сварка таких нагрузок не выдержит.

Все детали армирования ленточных оснований здесь.

Заливка бетона


Процесс бетонирования производят без перерывов, не превышая паузу более суток. Иначе монолита не получится. Желательно заказать доставку раствора или организовать его непрерывное изготовление на месте в нужном темпе.

Процесс заливки начинается с внутренних участков с плавным переходом на внешний периметр. Лить бетон в одну точку и ждать, пока он растечётся по ленте, нельзя. Наполняют опалубку сразу с различных точек, равномерно распределяя по длине.

Далее поверхность закрывают полиэтиленом от жарких солнечных лучей. Первые 3 дня ленту увлажняют через 4 часа, затем ещё неделю через 8 часов, чтобы растянуть во времени схватывания бетона. Это обеспечивает прочность монолита. Через 10 дней опалубку убирают. Через месяц стройку можно продолжить.

Снятие опалубки и гидроизоляция

Снятие опалубки не означает окончания работ по возведению МЗЛФ. Необходимо выполнить горизонтальную гидроизоляцию из двух слоёв рулонного кровельного материала и обмазать боковые поверхности фундамента битумом.

Можно использовать любые пропиточные и обмазочные материалы, которые препятствуют проникновению влаги. Надёжная гидроизоляция позволит уберечь дом от разрушения и развития плесени.

Пазухи с внешней и с внутренней сторон фундамента засыпают песком и организуют отмостку, которая защитит фундамент от дождя и талой воды. Если всё сделать правильно, по бетонной полосе вода будет уходить в сторону дренажного колодца.

Утепление цоколя и отмостки

Для утепления цоколя и отмостки используют пеноплекс, пенофол, жидкий пенополиуретан и т.п. Подойдёт любой утеплитель с влагонепроницаемыми свойствами, в зависимости от бюджета застройщика. Лента утепляется изнутри по всей поверхности, кроме горизонтальной.

Подсыпка песчано-гравийной подушки

Для будущей подушки подготавливается приямок — выемка грунта в виде траншеи шириной в 1,5 раз шире, чем фундаментная лента и глубиной 10-15 см. На дно приямка выстилается геотекстиль, который предотвращает заиливание подушки от грунтовых вод. Подсыпка выполняется одним из двух способов:

  1. Смешанной гравийно-песчаной смесью. Пропорция гравий/песок составляет 2/3 соответственно. Толщина подсыпки — 20-30 см.
  2. Послойно: первый слой — 20 см крупнофракционного песка, второй — 20 см мелкого щебня или гравия.

В качестве подсыпки можно использовать другие нерудные материалы: доменный шлак, керамзит и пр.

Особые свойства пучинистых грунтов

Особое свойство оснований, способных вспучиваться, заключается в значительном увеличении объема в результате зимнего промерзания. Как определить пучинистые грунты? К основаниям, обладающим свойством вспучивания при промерзании, относятся только глинистые (в том числе суглинки) и песчаные грунты (пылеватые, мелкие и средней крупности). Гравелистые и крупные пески к пучинистым не относятся.

Песчаные, глинистые грунты и их разновидности обладают мелкопористой структурой, то есть состоят из мелких минеральных частиц, между которыми имеется множество мелких полостей. Эти полости или поры могут содержать влагу. При понижении температуры ниже нуля влага в грунте замерзает, превращаясь в лед, который, как известно, всегда увеличивается в объеме по сравнению с исходным объемом воды. В результате замерзания воды в порах и происходит увеличение всего объема основания, называемое морозным пучением.

Основания делятся по степени пучинистости, которая зависит от уровня или глубины, на которой залегают подземные воды. Для глинистых оснований еще имеет значение показатель текучести. Приводим следующую таблицу с градацией по степени пучинистости разных видов грунтов.

  • Основной показатель – это относительная деформация пучения Efh, которая определяется отношением величины подъема поверхности вспучивающегося основания к толщине промерзшего слоя.
  • Показатель Z – это разница между величиной УГВ и глубиной сезонного промерзания, значение которой равно 1,2 м для отапливаемых зданий, и 1,5 м – для неотапливаемых зданий.

Если степень пучинистости по показателям Z и Jl (текучести) отличаются, то принимается большее значение.

Так как пучинистые основания проявляют свои негативные свойства при условии насыщения водой, то существует еще один способ классификации, учитывающий условия увлажнения основания зданий по характеру рельефа местности.

То есть, если по показателям Z и Jl основание относится к слабопучинистым, но участок строительства расположен в низине или котловине, то следует считать, что грунты сильнопучинистые.

Таким образом, пучинистый грунт – это песчаный или глинистый грунт, подверженный увлажнению и сезонному промерзанию.

Материалы и технология монтажа фундамента

Технология монтажа МЗЛФ зависит от вида стройматериала, из которого будут впоследствии возведены стены здания, сооружения.

Для дома из керамзитоблоков

Средняя плотность блока из керамзита составляет 300-900 кг/куб. м. Это позволяет использовать для одноэтажного здания из керамзитоблока мелкозаглубленное монолитное ленточное основание.

Из-за высокой пористости керамзита фундамент нуждается в хорошей гидроизоляции. Все стены ленты внутри и снаружи по периметру покрывают гидрофобными веществами: минеральной или битумной мастикой, рубероидом или плёнкой.

Горизонтальный гидроизолирующий слой накладывается на песчаную подушку перед процессом заливки бетонной ленты.

Из кирпича

Дома из кирпича имеют свои особенности. Кирпич отлично сопротивляется вертикальным нагрузкам, однако на изгиб и растяжение он слаб. В случае неравномерной усадки фундамента или частичного выпучивания грунта стены пойдут в разлом.

Поэтому мелкозаглубленное ленточное основание выбирают для небольших строений и лишь на плотных грунтах, не склонных к пучению. В остальных ситуациях лучше устраивать цельную бетонную плиту, которая равномерно распределит нагрузку и предотвратит смещение грунта.

Для каркасного

Мелкозаглубленную цельную бетонную армированную ленту в качестве основания можно использовать под каркасные дома с небольшим весом на песчаном, супесчаном и каменистом грунте.

Если участок слишком насыщен влагой, возможность использования такого варианта фундамента рассчитывают специалисты.

Из бревен

Для дома из бревна армированный фундамент в виде ленты мелкого заложения возводят только на грунте из песка, камня или гравия.

Согласно строительным нормативам, глубина закладки фундамента для регионов средней полосы на непучинистом грунте составит не менее 0,6-0,8 м, на пучинистых — до полутора метров. Поэтому МЗЛФ выбирать для тяжёлых бревенчатых домов опасно.

Для газобетонного

Газобетон отличается высокой теплосберегающей способностью при низком весе.

Стены из этого стройматериала могут быть в два раза тоньше, чем кирпичные при одинаковом теплосберегающим эффекте.

Поэтому для одноэтажного строения, который возводится на нормальных непучинистых и слабопучинистых грунтах, есть смысл сделать основание из МЗЛФ, чтобы сэкономить на фундаменте.

Ширина основания должна быть не меньше 0,3 м. Когда грунт пучинистый, под фундаментом его меняют на крупнофракционный песок и хорошо утрамбовывают.

Что еще нужно знать о ленточном фундаменте для дома из газобетона читайте тут.

Монтаж своими руками

Технология возведения заглубленного фундамента практически ничем не отличается от его незаглубленного аналога. Требуется выполнить больший объем земельных работ и возрастает расход строительных материалов.

Материалы и инструменты

Перед началом работ нужно подготовить все необходимые инструменты и закупить материалы.

Понадобятся:

  • бетономешалка или емкость большого объема для замешивания цементного раствора;
  • лопаты, кувалда, рулетка, уровень, шпатели, пила или болгарка;
  • гвозди, веревка, деревянные колышки;
  • для армирования потребуются стальные прутья и проволока для их скрепления между собой;
  • доски, брус для монтажа опалубки;
  • цемент, песок, гравий;
  • материалы для гидроизоляции фундамента.


Разметка участка.

Незаглубленный фундамент

Типов фундаментов на сегодняшний день существует немало, но наибольшую популярность снискал незаглубленный ленточный фундамент

Если состояние грунта на участке, выделенном под строительство, его пучность, рыхлость и другие качественные характеристики позволяют возводить дом на такой основе, то дальше следует наметить разметку под будущий котлован и завезти необходимые строительные материалы.

Тип фундамента представляет собой бетонную конструкцию ленточного формата, чем кардинально отличается от монолитной заливки и позволяет экономить приличное количество используемого бетона. Укладывают его методом выстраивания лент под внешние и внутренние несущие стены. Этот метод значительно дешевле, чем заглубленный, но не менее надежный.

В строительстве здания фундамент выполняет следующие задачи:

  • Переносит большую часть нагрузок на несущие стены;
  • Оберегает здание от механических повреждений в виде трещин, деформации вследствие воздействия подземных грунтовых вод, промерзания и рыхлости грунта;
  • Служит препятствием для проникновения воды внутрь помещений, особенно через цокольный этаж или подвалы.

С этими функциями отлично справляется данный тип укладки основания здания. Предпочтительнее возводить дома таким способом на пучинистых грунтах. Но и на других землях возможно это делать, соблюдая правила гидроизоляции и утепления.

Весенние паводки, высвобожденные промерзшие за зиму и оттаявшие подземные воды всегда являются причиной появления небольших сдвигов и трещин в возведенных домах и могут привести к потере устойчивости здания, а иногда и к его разрушению. Конструкция ленточного незаглубленного фундамента лишена таких недостатков. Здесь все продумано и просчитано. Поэтому рекомендуем остановить свой выбор именно на нем. Отзывы хозяев таких сооружений только положительные. За все время ни один дом, установленный на основу такого типа, не был деформирован.

Технология работ

Столбчатый способ применяют для объектов, располагать которые придётся на слабо пучинистом грунте

На сегодня можно выделить несколько вариантов закладки по этой технологии:

  • Отдельными, заранее подготовленными железобетонными или бетонными блоками;
  • Монолитным методом;
  • Комбинированной формой – сборно-монолитной;
  • При помощи решеток;
  • Столбчатым способом.

Решетчатым методом укладки пользуются при сильно пучинистой почве. Опалубками в этом случае не пользуются, поскольку изготовить их для этого типа основы дома невозможно.

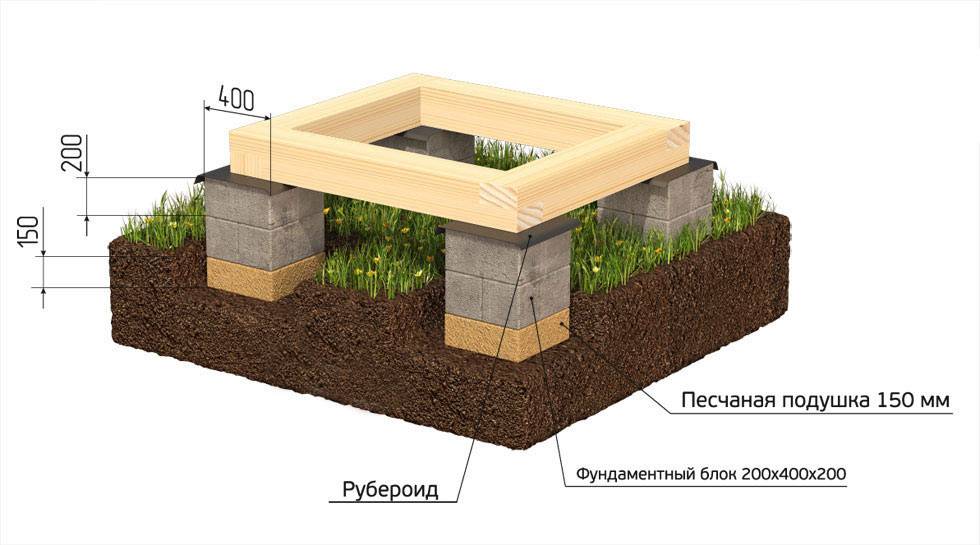

Столбчатый способ применяют для объектов, располагать которые придётся на слабо пучинистом грунте. Конструкция здания должна быть возведена из дерева. Основание строят из нескольких опор, установленных на расстоянии 1,5-3 метра друг от друга. Столбики изготавливаются из бетона, железобетонных блоков, кирпичей или строительного камня. Возводят столбы на требуемую высоту цоколя. Не стоит упускать из виду проведение качественных работ по гидроизоляции и оборудованию траншей для отведения воды и защиты от снега.

Расчет для мелкозаглубленного фундамента

Следует привести пример расчета мелкозаглубленных фундаментов на пучинистых грунтах. Например, строится одноэтажный дом с такими размерами:

  • высота — 4 метра;
  • ширина — 5 метров;
  • длина — 10 метров.

Конструкция включает две несущие внутренние стены с высотой каждой в 4 м и длиной в 3 м. Пол не опирается на фундамент, заливается бетоном. Основание будет иметь форму ленты с шириной подошвы в 40 см и глубиной в 70 см. Выполнен фундамент из армированного бетона, для чего применяется арматура с диаметром в 12 мм. Каркас будет иметь два пояса, каждый из которых состоит и пяти прутьев, перемычек с длиной в 25 см. Такие перемычки ставятся с шагом в 50 см.

Чтобы узнать массу, которую будет иметь ленточный фундамент, необходимо определить такие значения:

Схема мелкозаглубленного фундамента с гидроизоляцией на печанной подушке.

  • геометрические размеры конструкции;
  • плотность используемого строительного материала.

Геометрические размеры узнать довольно просто. Так, длина фундамента равна периметру будущего здания, то есть надо просто вычислить сумму его сторон:

10+10+5+5+3+3=36 метров.

Ленточный фундамент будет заливаться не только под наружными фасадными стенами, но и под внутренними несущими, поэтому учитывают их тоже.

Теперь можно найти объем исходя из того, что высота ленты равна 70 см, а ширина — 40:

V=36×0,4-0,7=10,08 метра кубического.

Но это общий объем, из которого необходимо вычесть арматуру, чтобы узнать количество бетона. Зная, что ленточный фундамент имеет два пояса по пять прутков с перевязкой, считают длину для каждого:

10-0,5-0,5=9 метров.

Длина всех поясов будет равна:

2×(9×2+4×2+2,5×2)=62 м.

Каждый пояс имеет по пять прутьев, значит, общая их длина составляет: 62×5=310 м.

Теперь определяют длину необходимых перемычек для армирования:

Схема армирования мелкозаглубленного фундамента.

9/0,5+1=19 шт.,

4/0,5+1=9 шт.,

2,5/0,5+1=6 шт.

Для одного верхнего пояса количество перемычек составляет:

19×2+9×2+6×2=68 штук,

Так как длина одной перемычки составляет 0,25 метра, то общая длина составляет:

68×0,25=17 метров.

Для всех горизонтальных перемычек для каркаса длина составляет:

17×2=34 метра.

Для вертикальных перемычек учитывают, что с одной стороны их идет 68 штук и с другой столько же. То есть получается 136 штук с длиной одной в 40 см. Общая их длина составляет:

136×0,4=54,4 м.

Теперь вычисляют общую длину арматуры, которую требует мелкозаглубленный фундамент:

310+34+54,4=388,4 м.

Чтобы узнать площадь сечения для арматуры, используют формулу площади круга:

Схема приготовления раствора бетона для фундамента.

3,14×0,000036=0,00011 кв. метра.

Для получения объема используют формулу:

0,00011×388,4=0,04 куб. метра.

Теперь получают объем только для арматуры:

10,08-0,04-0,04=10 куб. метров.

Значение 0,04 берется из расчета, что мелкозаглубленный фундамент будет армироваться и по углам.

При помощи такого не слишком сложного расчета определяют, что ленточный фундамент на пучинистых грунтах требует:

  • 10 куб. метров цемента (при плотности 2500 кг на кубометр);
  • 0,08 куб. метра металлической арматуры (при плотности 7800 кг на кубометр).

То есть общая масса всего основания, которое возводится на пучинистых грунтах в виде ленточного фундамента, будет составлять:

10×2500=25000 кг,

0,08×7800=624 кг,

25000+624=25624 кг.

То есть ленточный фундамент имеет массу в 25624 кг.

Строительство дома на пучинистых грунтах не является самым оптимальным вариантом. Но если другого выхода нет, то необходимо тщательно рассчитать будущее основание, чтобы после его сооружения конструкция не выталкивалась из почвы по время зимнего пучения. Сделать это не так сложно, но необходимо проявлять внимательность, чтобы при эксплуатации не произошли деформации фундамента, а значит, и самого дома.

Подходит ли он для пучинистых грунтов

Большинство специалистов единодушно отвергает возможность строительства НЗЛФ на пучинистом грунте, поскольку величина подвижек уровня в этом случае будет максимальной.

При этом, некоторые строители допускают строительство на пучинистых почвах с обязательным созданием мощного слоя засыпки и при малых размерах постройки (длина стен не превышает 7 м, в противном случае лента будет деформирована, а постройка может переломиться).

Мероприятия, которые предлагаются для устранения последствий пучения, по своей трудоемкости превышают строительстве заглубленного ленточного основания, поэтому они признаются нецелесообразными и на практике такие методы не используются.

Основная особенность установки НЗЛФ состоит в создании слоя песчаной засыпки (подушки), обеспечивающего горизонтальную и ровную подстилающую площадку для заливки ленты. Кроме того, слой засыпки играет роль дренирующего слоя, а при необходимости в нем размещаются трубы дренажной системы.

Песчаная подушка обязательна для всех типов ленты, но на НЗЛФ применяется увеличенный слой и часто используется не песок, а мелкий или средний щебень.

Особенности строительства на других видах грунта

Фундамент на суглинке строить намного сложнее, чем на глине: суглинистая земля относится к пучинистым, и работать с ней сложно. Обязательно для создания жесткости и надежности нужно применить армирование. Если есть возможность, можно суглинистую землю заменить песком.

Если строительство ведется на супесях или пыльном песке, нужно обеспечить снижение нагрузки на основание сил пучения. Для этого увеличивают размер площади подошвы основания дома, построив его в виде трапеции, с откосами к верхней части.

Не менее сложно возводить фундамент на насыпном грунте, поскольку он отличается неравномерной структурой и плотностью. Подобная почва бывает как естественного происхождения, так и искусственного, например, когда на участке имеет место крутизна и ее нужно устранить. Выход – уплотнить землю спецтехникой и продолжить строительные работы.

Чтобы построить фундамент на торфяном грунте, необходимо установить сваи и на них устанавливать ленточное основание здания: нет грунта слабее и не надежнее торфянистого.

Что необходимо учитывать при заливке

В первую очередь необходимо помнить, что экономить на бетоне нельзя, также следует выбирать только качественный тип цемента. Чем выше будет качество цемента, песка и добавок, тем прочнее будет бетонный фундамент.

Самостоятельно без профессиональной помощи и специализированного оборудования практически не реально залить монолитный фундамент. Чтобы обеспечить скорость работ по заливке и нужные объемы бетона, приходится иногда использовать сразу несколько бетономешалок.

Способов заливки монолитного бетонного основания существует много. Кто-то сразу с бетономешалки с помощью специального короба подает бетон, уплотняя на месте готовую смесь, кто-то использует вибратор или иные приспособления, поднимающие общую стоимость работ и цену самого основания.

Обустроить такой фундамент самостоятельно можно, однако, необходимо иногда консультироваться с профессионалами, имеющими опыт в разных сферах строительства. Общая технология обустройства монолитного основания для дома универсальна. Сроки работы могут отличаться в зависимости от типа грунта, наличия грунтовых вод, уровня усадки, степени промерзания в разные периоды и т.д.

Этапы заливки плиточного основания

Для получения качественного и функционального основания нужно пройти через такие этапы:

  1. Перед началом работы нужно изучить поверхность грунта на предмет наличия перепадов высоты.
  2. Нужно тщательно выровнять строительный участок – убрать неровности по всей плоскости, где будет устанавливаться фундамент.
  3. Засыпать бетонную подушку, состоящую из песка и щебня.
  4. Уложить гидроизоляцию.
  5. Изготовить опалубку.
  6. Смонтировать двойной армированный каркас.
  7. Залить бетонную смесь. Уложить последний слой необходимо за небольшой промежуток времени, для того чтобы можно было разгладить поверхность делая при этом плоскость более ровной.
  8. Для того чтобы плиточная основа равномерно сохла, что позволит сделать ее более качественной и прочной, ее необходимо накрыть полиэтиленовой пленкой и оставить на 1 – 1,5 месяца.
  9. Последний этап – установка теплоизоляции.

Поэтапно выполненные работы позволят получить на выходе прочный и надежный плиточный фундамент. Если сделать правильные и точные подсчеты, при этом рассчитать физические и временные затраты, это позволит не только значительно сэкономить средства и время, но и получить хороший результат выполненной работы. Для этого нужно минимальное количество знаний, а именно, понимать, как правильно сделать прочный и надежный фундамент.

Прочность фундамента и его долговечность зависят от того, насколько тщательно строителями соблюдается технология. Малейшее отклонение от нее может привести к непоправимым последствиям, устранить которые можно будет только полной перестройкой здания.

Здесь мало правильно подобрать арматуру и марку бетона (выбор марки бетона для фундамента частного дома): одним из важнейших условий возведения основы строения является ее правильная заливка (состав бетона для фундамента, пропорции в ведрах и килограммах).

Особенности возведения

Рассмотрим более подробно этапы установки мелкозаглубленного основания дома на пучинистом грунте.

Вначале роют котлован глубиной от полуметра до семидесяти сантиметров. Боковые стенки ямы затем устилаются гидроизоляцией: полиэтилен, рубероид или толь подходят оптимально. На дно котлована насыпается подушка из крупнофракционного песка. Сыпучий материал укладывается слоями с уплотнением каждого слоя.

На видео – особенности возведения:

Затем устанавливается опалубка из фанеры или досок, а на нее вновь укладывается гидроизоляционный слой. Внутрь опалубки для придания прочности необходимо поместить арматурные прутья диаметром 1,2 см. Конструкция заливается сверху бетоном, и на еще незастывшую смесь укладывается верхний слой арматуры.

Внимание: при замешивании бетонной смеси для мелкозаглубленного основания специалисты советуют добавлять в нее гидрофобный раствор, который повысит надежность и прочность всей конструкции

Заливка

Заливка бетона — важная процедура, которую необходимо произвести за один раз, без образования холодных швов. В противном случае необходимой прочности у бетонной ленты не удастся достигнуть, что ставит под вопрос возможность эксплуатации фундамента и всего строительства в целом.

Рекомендуется заказать доставку готового бетона или организовать его изготовление на месте так, чтобы никаких перебоев не возникало.

Заливка производится из нескольких точек, равномерно распределенных по длине ленты. Для этого надо изготовить подвижный лоток, присоединенный к выпускному штуцеру миксера или собственной бетономешалки.

Материал подается так, чтобы он равномерно растекался по смежным участкам опалубке, в результате образуя сплошную монолитную бетонную ленту с одинаковыми качествами по всей длине. Это позволит получить максимальную прочность и устойчивость к нагрузкам.

После заливки ленту закрывают полиэтиленовой пленкой и каждые 4 часа поливают водой. Так продолжается в течение 3 дней, после чего поливать следует каждые 8 часов в течение 7 дней. Затем опалубку аккуратно снимают и выдерживают ленту до набора технологической прочности.

Всего выдержка занимает 28 дней.

Любые попытки сократить срок выдержки ленты способны привести к появлению трещин или некачественной кристаллизации бетона, поэтому отнестись к выдержке надо максимально ответственно.

Закладка ленточного фундамента

Для закладки ленточного фундамента вовсе не нужно рыть целиком котлован, достаточно лишь ограничиться траншеями под фундаментные блоки. При этом качество фундамента никак не зависит от выбранного подхода. Основную нагрузку от здания берет на себя грунт, и чем плотнее он будет, тем лучше для строения в целом.

Рис.: Ленточный фундамент глубокого заложения

Практическим работам по закладке ленточного фундамента должен предшествовать этап проектирования основания. Расчет фундамента предполагает выявления требуемой глубины его заложения, которая определяется на основании глубины промерзания почвы, уровня грунтовых вод, геодезии строительной площадки и технических характеристик возводимого здания.

Работы по закладке ленточного фундамента на большую глубину выполняются в следующей последовательности:

Подготовка строительной площадки;

Место строительства очищается от поверхностной растительности, снимается плодородный слой почвы на глубину 10-20 см (одного штыка лопаты). При необходимости производится выравнивание участка.

Разметка;

Разметка будущего ленточного фундамента начинается с отметки несущей стены здания, затем отмечаются перпендикулярные стены и проверяется правильность прямых углов по методу Египетского треугольника. Фундаментная лента отмечается как по внешнему, так и по внутреннему контуру.Рис.: Схема проверки углов фундаментной разметки

Земляные работы;

Ручным либо механизированным методом выполняется рытье траншеи под фундамент. Поскольку глубина траншеи достаточно большая, рытье может сопровождаться осыпанием ее стенок.

Рис.: Схема укрепления стенок траншеи

Совет эксперта! Чтобы избежать осыпания грунта стенки траншеи укрепляются щитами из фанеры либо ДВП, которые устанавливаются с помощью горизонтальных распорок.

Отсыпка уплотняющей подушки;

Для создания уплотняющей подушки используется песок и мелкофракционный гравий либо щебень. Толщина слоев одинаковая, как правило, она составляет 10-15 сантиметров. Песок идет первым слоем, после засыпки он поливается водой и тщательно утрамбовывается.

Создание опалубки;

Опалубка под заливку бетоном выполняется из струганных досок толщиною 2-3 сантиметров. Доски соединяются посредством вертикальных планок и скрепляются гвоздями либо саморезами.

Важно! Высота опалубки должна быть больше глубины траншеи, поскольку фундаментная лента также будет формировать цоколь дома. Рис.: Схема опалубки для ленточного фундамента После монтажа опалубка изнутри застилается гидроизоляционным материалом, который нужен для предотвращения вытекания бетона в щели между досками


Рис.: Схема опалубки для ленточного фундамента После монтажа опалубка изнутри застилается гидроизоляционным материалом, который нужен для предотвращения вытекания бетона в щели между досками.

Армирование;

Для армирования ленточного фундамента используется двухконтурный армокаркас, состоящий из вертикальных прутьев и горизонтальных перемычек.

Совет эксперта! Толщина стержней арматуры для вертикального контура должна составлять 12-14 мм, для вертикальных соединительных элементов может использоваться гладкая арматура диаметром 8-10 мм.

Рис.: Схема армокаркаса для ленточного фундамента

Соединяется армокаркас с помощью вязальной проволоки либо сварки. Более предпочтительным является первый вариант, поскольку при сварном соединении конструкция теряет эластичность и бетонная лента хуже сопротивляется изгибающим нагрузкам.

Бетонирование;

Заливка ленточного фундамента выполняется одномоментно либо послойно (при условии, что новая порция бетона будет выливаться до схватывания предыдущего слоя). Для заливки используется тяжелый бетон из цемента М300-М400.

Рис.: Бетонирование ленточного фундамента глубокого заложения

Обязательным является уплотнение бетона с помощью виброуплотнителей либо штыковки арматурными прутьями.

Совет эксперта! Если строительство ведется в теплое время года, созревающий бетон необходимо укрыть клеенкой и регулярно увлажнять, поскольку при пересыхании бетона поверхность фундаментной ленты может покрыться микротрещинами.

Как происходит закладка фундамента на большие глубины

Закладка фундамента на большие глубины, является делом трудоемким и подразумевает целый цикл производственных процессов. Рытье траншей предполагает многократный проход строительной техники, а бетонирование всегда означает большие трудозатраты и материальные расходы на сырье. Для производства земельных работ привлекается экскаваторы и бульдозеры с дополнительным навесным оборудованием. Ни одно бетонирование даже фундаментов на основе блоков, не обходится без грузоподъемной техники, такой как башенный или автокран. В условиях непрерывного цикла строительства требования к замесам и укладке бетона возрастают в несколько раз.

Рис.: Заглубленный фундамент

Разновидности

Ленточный фундамент разделяют на типы: по глубине размещения, по виду конструкции, а также по способу технической реализации. Разновидности отличаются по стоимости, по несущей способности и выбираются исходя из условий эксплуатации.

Глубина заложения

Глубину заложения выбирают в зависимости от типа почвы, веса здания, уровня грунтовых вод. Выделяют три разновидности:

  • Заглубленный;
  • Мелкозаглубленный:
  • Незаглубленный.

В индивидуальном жилищном строительстве чаще всего используется закладка на небольшую глубину.

Как рассчитать глубину заложения

Создание надежного основания невозможно без учета геологии, климата, особенностей проектируемого сооружения. Расчет проводится на основе следующих сведений:

  • Глубина залегания грунтовых вод;
  • Характер грунта – глинистый, болотистый, песчаный или иной;
  • Глубина промерзания почвы;
  • Вес здания;
  • Наличие подвала;
  • Изменение температуры в течение года.

Вычисления требуют определения многих параметров, а также учета требований строительных норм и правил: СП 22.13330.2011, СНиП 23-01-99. Характеристики определяют по сводным таблицам.

Глубина промерзания грунта по городам

Таблица 1. Величина промерзания почвы, регион – Московская область

Тип грунтаПромерзание, в зависимости от средней температуры внутри здания, м
0°С10°С20°С
Песчаный1,31,010,82
Супесь1,210,940,67
Глинистый10,780,56

Чтобы выполнить грамотный расчет, следует воспользоваться одним из многочисленных онлайн-калькуляторов, представленных в интернете, либо обратиться в строительную фирму.

По принципу устройства

Ленточный фундамент представляет собой слой железобетона, расположенный по периметру здания. В отличие от плитного, устанавливается только под несущими стенами. Обычное ленточное основание обустроить не сложно, оно широко применяется в малоэтажном строительстве.

Схема устройства ленточного фундамента

В особо сложных случаях используется ленточно-свайный фундамент. Он необходим при большом весе дома. А также, когда сооружение возводится на слабых, пучинистых грунтах. Сваи позволяют опереть здание на глубинные слои почвы, которые не подвержены промерзанию.

По техническому исполнению

Есть три вида ленточного фундамента, отличающихся по способу выполнения: сборный и монолитный. Сборный составляют из отдельных блоков, иногда применяют кирпичи. Наличие швов делает конструкцию более слабой, чем другие виды оснований.

Готовый фундамент с цокольными рядами кирпича

Монолитный является самой прочной и долговечной разновидностью, стоимость его также получается выше. Чтобы сэкономить, делают комбинированное основание. Подземная часть заливается бетоном, а цоколь изготавливается из кирпича.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
