Тонкости обвязки столбчатого фундамента

Характеристики столбчатого фундамента

Столбчатый фундамент под каркасный дом ставится из последовательных несущих столбов, которые располагают под стенами каркасного дома. Опоры столбчатого фундамента обычно ставят по всему периметру стен согласно проекту строительства, и в на них будет монтироваться нижняя обвязка каркасного дома.


Столбчатый фундамент из блоков пенополистерола.

Фундамент с применением столбчатых опор необходим там, где предполагается наибольшая нагрузка на элементы каркасного дома, в местах соединения перекрытий стен, в углах каркасного дома и где пролеты будут достигать высоты от 2,5 м.

На заметку

Расстояние между несущими столбами и их размер будет напрямую зависеть от сложности конструкции и тяжести каркасного дома. Вес материалов, которые использовались при строительстве влияет на данный тип фундамента.

Параметры столбчатого фундамента

  • Если решили сделать столбчатый фундамент своими руками для каркасного дома, то оптимальное расстояние между двумя опорами будет составлять от 0,5 до 1,5 м.
  • Столбчатые опоры каркасного дома устанавливается в размерах 250х400х200-400 мм сделанных прямоугольной формы и 150-300 мм для опор круглой формы.
  • Расстояние над поверхностью земли должно составлять не более 500 мм.
  • Столбчатый фундамент дома своими руками может легко залегать на различной глубине – в зависимости от почвы, на которой ведется монтаж каркасного дома, этажности и сложности возводимой конструкции каркаса.

Столбчатый фундамент под каркасный дом можно разместить в единой горизонтальной площади, что обеспечит наиболее оптимальную установку венцов нижней обвязки дома и создаст прочную конструкцию.

Требования для древесины

При выборе бруса для постройки деревянного дома следует отталкиваться от строительных норм и правил, а конкретно от ГОСТ 2695-83. Уложить первый венец из бруса на фундамент необходимо из лиственницы или дуба. Эти материалы обладают хорошей прочностью и долговечностью. Для продления срока эксплуатации их необходимо обработать антисептиком.

При выборе древесины для постройки каркасного дома учитывают следующие моменты:

  1. Сечение бруса 20 × 20 сантиметров, пиломатериал не должен иметь искривлений, выпадающих сучков и других дефектов.
  2. Максимальная влажность древесины составляет 20%. Лучше всего брать брёвна от зимней валки, которая проводилась с декабря по март. Дерево должно вылежаться под навесом или в другом помещении с естественной вентиляцией. Колоды размещают в стопки в соответствии с правилами складирования.
  3. Отсутствие пороков, допускаемых государственными стандартами. К таким относятся повреждения древесины от жука-короеда, поражение плесенью или грибком.
  4. Отсутствие дефектов, которые могут остаться после обработки материала на пилораме.

Оценку качества бруса делает специалист по худшей кромке пласта, осмотр изъянов нужно делать на торцах, а также на всей протяжности заготовки. После устройства всех необходимых вырезов и шпунтов изделие подвергается пропитке антисептиком. При возможности магазинный раствор заменяют отработанным машинным маслом. Качество бревна, тщательность обработки и правильное крепление обвязки к основанию влияют на надёжность и долговечность всей строительной конструкции.

Финишная отделка

После завершения всех описанных выше мероприятий и укладки кровли сруб должен выстояться до полной усадки. Время выстаивания колеблется от полутора лет (для сырого ровного бруса) до полугода (если использовалось клееное просушенное сырье).

После того как необходимое время прошло, можно приступать к отделке:

  • Дома из профилированного материала не требуют обшивки ни изнутри, ни снаружи. Для обеспечения их долговечности вполне достаточно провести обработку стен антисептиком или окрасить составом для наружных работ.
  • У зданий из ровного бруса в процессе усадки неминуемо образуются щели. Эти щели необходимо загерметизировать, после чего стоит выполнить обшивку, защищающую от продувания.

Зависит долговечность будущей постройки. Это фундаментальный, базовый вопрос, и к нему нужно отнестись с максимальной серьезностью, поскольку цена ошибки слишком высока.

Крепление обвязки из бруса к свайно-винтовому фундаменту

Почему на свайный фундамент необходимо 1-2 ряда обвязки? Потому что сваи с оголовками – это точечные опоры. Такие опоры не могут гарантировать того, что нагрузка будет равномерно размещаться между всеми площадками. Наверняка на одни сваи будет больше веса, они могут просесть, что неблагоприятно скажется на всем здании.

Если обвязать фундамент так, как положено по технологии, то равномерное распределение нагрузок по всей площади фундамента увеличит прочность, надежность и долговечность фундамента и самого дома. Подчеркнем, что обвязка должна делаться буквально сразу, как только полости залили раствором и установили оголовки. Почва в разных местах отличается, и внутренние механические процессы могут нарушить всю технологию. Кому потом захочется выравнивать сваи, которые переместились? К тому же, дело это непростое и трудоемкое. Лучше сразу правильно установить обвязку, выдержав все технологические требования, чем затем ремонтировать – так и дешевле, и проще.

Рис 5. По такой схеме выполняется обвязка свай брусом

Процесс обвязки

  • Проверьте правильность монтажа свай по уровню. При обнаружении незначительных отклонений уже после того, как установили оголовки, нужно обязательно ликвидировать эти погрешности: просто выпилить куски брусьев в местах, где они лишние.
  • Как правило, в оголовках свай делаются отверстия, для того, чтобы снизу можно было привинтить обвязку к ним.

Преимущества и недостатки столбчатого фундамента

Рассчитанные самостоятельно и обустроенные своими руками столбчатые фундаменты для каркасных домов и построек без подвальных помещений, не оказывающих сильного давления на грунт, просты в исполнении и относительно дёшевы.

Столбчатый фундамент — простой в монтаже и доступный по стоимости материалов

По отзывам опорно-столбчатые фундаменты обладают достаточно внушительным списком преимуществ:

  1. Могут быть спроектированы, рассчитаны и построены самостоятельно, без привлечения специальной техники и специалистов.
  2. Могут быть устроены практически на любых почвах (исключая те, где возможны процессы пучения или имеются высоко расположенные грунтовые воды).
  3. Могут быть расположены на участках с заметными перепадами по высоте (и даже на склонах холмов).
  4. Не требуют подготовительных работ по выравниванию ландшафта.
  5. Могут быть возведены в кратчайшие сроки (максимальное время постройки столбчатого фундамента с нуля – 2 недели).
  6. Не нуждаются в сложной и дорогостоящей гидроизоляции.
  7. Прочность и долговечность конструкции (возведённый со тщательным соблюдением технологии работ столбчатый фундамент может прослужить более полувека).
  8. Относительная низкая итоговая стоимость.

Армирование столбчатого фундамента осуществляют с помощью стальных прутков

При этом недостатков у столбчатых фундаментов всего два:

  1. Не предназначены для тяжёлых строений из кирпича и многоэтажных зданий.
  2. Исключено создание подвальных помещений.

Особенности столбчатых фундаментов

Дом каркасного типа относится к классу зданий облегченной конструкции с характерными точечными нагрузками на фундамент. Обычно в таких домах не предусматривается строительство подвала и поэтому выбор столбчатого фундамента в качестве несущего основания будет целесообразным и экономичным.

Деревянный столбчатый фундамент

Например, при строительстве деревянного дома под несущие деревянные балки или брусья устраиваются отдельные столбы, которые и будут воспринимать нагрузку от их веса. Если строительство каркасного дома производиться в местности, где основным строительным материалом будет дерево, то возможно устройство столбчатого фундамента из древесины. Обрезки диаметром от 15 до 30 см комлевой части бревен из сосны или дуба подойдут для фундамента в виде «стульев», устанавливаемых в вертикальном положении в открытый котлован.

Схемы крепления бруса

Перед тем, как крепить брус к фундаменту лучше разобраться в схемах данной операции. Согласно строительным нормам, возведения зданий из деревянного бруса допускает два варианта крепления данного материала:

Жесткая фиксация. Данный способ подразумевает прочный контакт бруса и ростверка. При этом статичность первого венца гарантируется сильным механическим воздействием, которое создано с посредством различных крепежных деталей.

Накладная фиксация. В этом случае деревянный элемент монтируется без прямого контакта с ростверком. Статичность первого венца в этом случае обеспечивается массой остальных строительных материалов, которые установлены над ним.

Как показывает практика, и подтверждают специалисты в данной области, жесткая фиксация была и есть самым надежным вариантом крепления. Только такой вариант может гарантировать полную статичность нижнего венца и надежное соединение бруса с основанием здания. Но жесткую фиксацию довольно сложно осуществить, поэтому самым распространенным типом крепления является накладная фиксация. Теперь вы знаете о том, как правильно класть брус на фундамент, осталось узнать о нюансах установки на различные типы оснований.

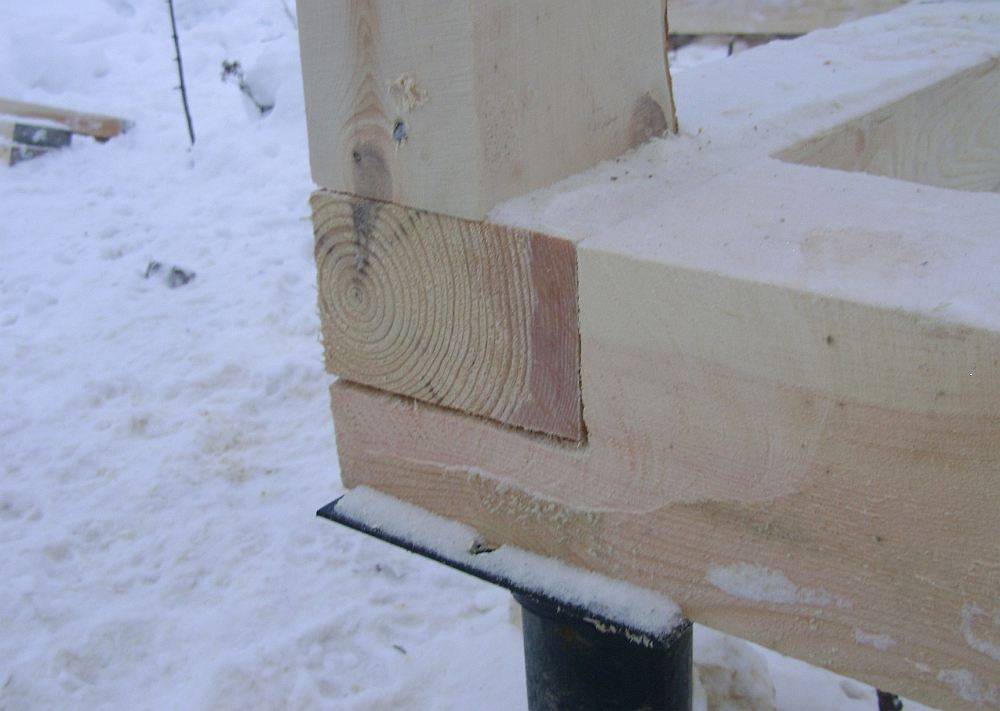

Укладка обвязки на свайный (винтовой) фундамент

Сначала нужно проверить горизонтальность фундамента. Если какие-то сваи оказались выше уровня их заглубляют или отрезают лишнее. При небольшой разнице проще сделать вырез в брусе. На низкие опоры в процессе монтажа подкладываются прокладки. Протянув между сваями бечёвку, проверяется ровность их установки и прямоугольность фундамента.

Затем подготавливаются оголовки. Если сваи выступают над землёй более чем на 0,5 м, к ним привариваются металлические пластины с отверстиями для крепления бруса. При низком расположении опор применяются оголовки, изготовленные из отрезков трубы с большим, чем у свай диаметром. К ним привариваются пластины усиленные косынками.

На прямых участках удобней использовать П-образные оголовки, сделанные из швеллера. Брус укладывается внутрь и крепится саморезами через отверстия в боковых стенках. Однако на угловых опорах придётся установить пластинчатые оголовки или приварить согнутые под прямым углом пластины. Ставить их нужно снаружи обвязки.

В зависимости от способа соединения брусьев подготавливаются их концы. После укладки гидроизоляции обвязка свайного фундамента брусом начинается с угла:

  • укладывают два смежных бруса, затем остальные;
  • после соединения всех элементов ещё раз проверяется горизонтальность и прямоугольность обвязки, при необходимости производится корректировка;
  • закрепляют брусья на оголовках, сначала по углам.

В стыки желательно подкладывать . Это избавит от скрипов при усадке фундамента и температурном расширении материала. При креплении саморезами их нужно располагать по продольной оси бруса. Иначе распределение нагрузки будет неравномерным, что может вызвать поломку обвязки. При необходимости сращивания двух брусьев по длине, место соединения должно находиться на опоре.

Обвязка как часть пола каркасного дома

Нижняя обвязка одновременно служит и частью пола, а точнее – лагами для чернового пола. Брус (или бревно, доски) играет роль несущих балок, а пространство между брусьями заполняется утеплителем. Поверх обвязочной конструкции кладут сам черновой пол. Это позволяет сэкономить пространство и уменьшить расходы на материалы.

Утеплитель, размещающийся в ячейках между обвязочным брусом, обычно имеет толщину от 15 до 20 см. Но точные показатели зависят от температурных условий региона, где проводится строительство дома.

Вообще утепление межэтажного перекрытия, это отдельная тема в строительстве каркасного дома.

Что такое обвязка и для чего она нужна?

Для того чтобы объединить сваи или столбчатый фундамент необходима обвязка. Она может быть нескольких видов. В данном случае речь пойдет о нижней обвязке, которую используют при строительстве каркасного дома на столбчатом фундаменте.

Нижняя обвязка – это самый первый слой бруса (доски, бревна). Данный слой крепят на фундамент, только после этого начинают строительство каркасного дома. Основная функция необходимой строительной части – прочное фиксирование стен постройки на фундаменте. Таким образом можно сохранить постройку, предотвратить перекосы и разрушение здания. От вида фундамента зависит монтаж обвязки.

Крепление на винтовой фундамент

Если возведения здания из деревянного бруса предполагает обустройство винтового фундамента, то считайте, что вам повезло, поскольку в этом случае процедура установки материала очень проста и займет минимальное количество времени. Даже такой ответственный шаг, как монтаж первого венца не потребует высокой квалификации или богатого строительного опыта.

Перед началом всех работ необходимо измерить ширину фундамента возводимого здания, а также убедиться в том, что его поверхность идеально горизонтальная при помощи строительного уровня.
После этого необходимо нанести определенное количество антисептического состава на брус и дождаться, пока он просохнет. Время высыхания указывается на упаковке средства.

Затем можно приступать к монтажу деревянных элементов конструкции на основание будущего здания. Данная процедура, также фиксация бруса предполагают врезку болтов в заранее подготовленные отверстия. Данные отверстия должны быть просверлены в деревянном брусе еще на подготовительном этапе, причем их диаметр должен превышать диаметр крепежных элементов как минимум на два миллиметра.
С помощью данного метода укладывается нижний венец. Крепежные детали прочно и надежно удерживают обвязку на поверхности основания возводящегося здания

Крайне важно просушить деревянный брус в достаточной мере перед началом всех работ. Таким образом можно избежать преждевременных деформаций всей несущей конструкции и множества связанных с эти проблем

Как вы видите сами, крепить брус к фундаменту может даже неопытный человек, который не прошел должную подготовку. Главное – это не торопиться, провести необходимые расчеты и сделать все так, как указано в инструкции, а также помнить о том, что нюансы в строительстве – это самое главное.

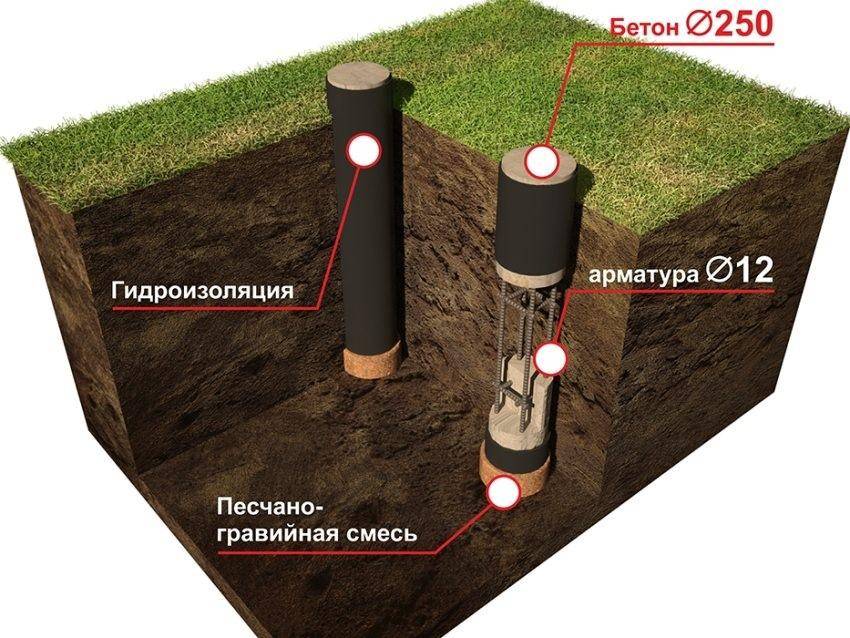

Заглубленные основания с использованием жесткой гидроизоляции

Фактически этот вид фундаментов можно считать буронабивными сваями. В качестве «оболочки» — опалубки для столбчатого фундамента — используют асбестовые или пластиковые, реже металлические трубы подходящего диаметра.

  1. Бурят яму с диаметром 1,2…1,5 диаметра трубы.
  2. На дне ямы устраивают песчано-гравийную подушку с трамбовкой.
  3. Монтируют трубу на место, выполняют обратную засыпку грунтом.
  4. Заливают в трубу бетон примерно на треть высоты, после чего приподнимают ее на 30…40 см вверх, выставляя по уровню. Благодаря этому действию образуется «башмак» — расширенное основание колонны.
  5. Опускают в трубу арматурный каркас так, чтобы верхняя его часть находилась на верхним обрезом трубы – это будут закладные для крепления металлического ростверка или связывания каркаса колонны с каркасом железобетонного ростверка. Как , рассказано в статье.
  6. После первичного схватывания заливают бетон в трубу до верху, трамбуя ее по мере заливки. Последнюю стадию можно совместить с заливкой железобетонного ростверка.

Армирование столбчатого фундамента при такой технологии устройства обеспечивает большую прочность и нагрузочную способность колонн, облегчает их связывание с ростверком.

Таким образом получается наиболее прочный и устойчивый к боковым нагрузкам и грунтовым водам вариант основания для сравнительно тяжелых построек – домов из пено- и газобетона, построек в два-три этажа из дерева или каркаса.

Технология монтажа сруба

Нижний узел примыкания к фундаменту

После того как материал выбран, закуплен и доставлен на участок, можно разбираться с тем, как сложить сруб из бруса. И начинать работу мы будем с основания — монтажа окладного венца.

Что же советует нам инструкция от специалистов в работе с деревом?

Перед тем как положить первый венец из бруса, необходимо выполнить качественную гидроизоляцию основания. Каким бы ни был наш фундамент, на его верхнюю плоскость мы укладываем либо два слоя рубероида, либо специальную гидроизоляционную мембрану.

  • Поверх гидроизоляционного слоя по периметру всего основания укладываем подкладочный брус. Для изготовления такого – это дерево отличается максимальной устойчивостью к воздействию влаги.
  • Толщина подкладочного бруса должна быть не менее 100 мм, а ширина – как минимум, не меньше, чем ширина основного стенового бруса.

  • Иногда в качестве подкладки используют профилированный брус, обрезанный таким образом, чтобы он опирался на основание не шипами замка, а плоскостью. В этом случае установка дополнительной подкладки не требуется, но гидроизоляционные свойства конструкции несколько пострадают.
  • На углах конструкции деревянные балки соединяем «в полдерева». Это позволяет добиться максимальной прочности стыка.

Подкладочный брус или первую профилированную заготовку тщательно пропитываем антисептическим средством (Тиккурила, Сенеж и т.п.). В принципе, если позволяют финансы, можно перед началом укладки точно не будет.

Поверх бруса укладываем уплотнительную ленту из джута. Если вы выбираете, чем проложить брус, то следует иметь в виду, что слишком толстый материал так же неэффективен, как и слишком тонкий: и в том, и в другом случае возрастает риск продувания. Для ровного бруса достаточно толщины ленты в 10 мм, а для клееного профилированного – 5 мм.

Чтобы избежать смещения, фиксируем джут на брусе с помощью строительного степплера.

К внутренней части нижнего венца крепим кронштейны, на которые укладываем лаги для пола. Нижняя плоскость лаг должна опираться на элементы фундамента или специальные черепные бруски.

В принципе, лаги можно и врезать в венец, но если мы говорим о том, как сложить баню из бруса или построить дом на относительно влажных почвах, то лучше действовать именно по первому варианту. Так будет проще заменить подгнившую лагу новой.

Технологии скрепления бруса

После того как возведен первый венец, можно начинать укладку брусьев для набора стен.

Здесь есть несколько нюансов, которые стоит учитывать:

В принципе, качественно просушенный клееный профилированный брус можно монтировать вообще без соединительных элементов, скрепляя в замок лишь по углам (о технологии углового соединения мы поговорим чуть ниже). Но, все же, для повышения прочности лучше соединить заготовки.

  • Для соединения используются нагели – металлические, деревянные или пластиковые штыри. Лучше всего использовать именно деревянные, да еще и той же влажности, что и само дерево стен.
  • Отверстие под нагель сверлится для соединения не более чем двух брусьев: верхний брус «прошивается» насквозь, а в нижнем формируется гнездо в половину его толщины.
  • Диаметр отверстия должен быть равен диаметру нагеля — так, чтобы крепежный элемент с небольшим усилием загонялся в дерево ударами киянки.

Рубим углы

Угловые соединения бруса можно осуществлять несколькими способами.

Одни из них предусматривают выступ заготовки за пределы плоскости стены (соединение с остатком), другие – нет.

  • С остатком детали соединяют путем вырубания в заготовке углубления – чаши. В эту чашу укладывается второй брус, который может быть либо цельным, либо с соответствующим вырезом. Наиболее популярные схемы соединения с остатком — «в обло» и «в чашу».
  • Самой распространенной технологией стыковки без остатка является стыковка «в полдерева». При этом на торцах брусьев формируются выступы, толщина которых равна половине толщины соединяемых деталей.

Еще один способ углового соединения – так называемый «теплый угол». Эта технология предполагает выборку на боковой поверхности бруса вертикального паза, в который вставляется соответствующий по размерам шип на торце другого элемента.

Окна и двери

Говоря о возведении стен, не стоит забывать и об оконных и дверных проемах:

  • Сами проемы либо вырезаются в уже уложенных стенах, либо заранее предусматриваются конструкцией (если мы приобретаем материал в составе, так называемого, домокомплекта).
  • Для того чтобы сохранить форму проемов при усадке, в их боковые поверхности врезаем специальные планки – так называемые ройки.
  • Над оконными и дверными коробками в обязательном порядке оставляем усадочный зазор не менее 50 мм.

Возможные проблемы

На этапе монтажа фундамента на столбах или сваях можно столкнуться с проблемой, когда элементы основания располагаются не на одной линии. Это может привести к тому, что в процессе обвязки не все стены обопрутся на сваи.

Устранять эту ошибку будет очень сложно и дорого. Поэтому, на этапе установки фундамента каркасного дома необходимо учитывать все геометрические особенности будущего объекта. Разметка на стройплощадке должна быть нанесена с максимально возможной точностью.

Просверливать бруски нужно очень аккуратно. Малейшее неправильное движение приведет к растрескиванию бруса. Это может сказаться на качестве всей конструкции.

Руководство по возведению фундамента из блоков своими руками

Пошаговая инструкция по строительству столбчатого основания включает следующие этапы:

Составление чертежа с учетом размещения квадратных опор размером 40×40 см (два блока, уложенных рядом) по углам и периметру несущих стен с шагом не менее 2 м.
Разметка участка согласно схеме, земляные работы. Глубина закладки выше расчетной как минимум на 30-40 см (для засыпки подушки).
Засыпание и трамбовка 10 см гравия и не менее 15 песка, для упрощения процесса подушку советуют поливать.
Размещение опорных площадок (рекомендуемый этап). Для снижения воздействия грунтовых вод на фундаментные блоки многие подкладывают под низ рубероид, сложенный полиэтилен или тротуарную плитку. Но опытные строители советуют сделать армированные площадки из тощего бетона размером 60×60 см и высотой около 50-70. Это усложняет процесс, но снижает расход блоков и придает зданию устойчивость, при строительстве стен из тяжелых материалов этот этап становится обязательным.
Кладка блоков 20х20х40: по две штуки на ряд с перехлестом на цементный раствор. Пропорции кладочной смеси зависят от параметров грунта, при риске подтапливания вяжущее смешивается с песком в соотношении 1:2, в обычных условиях – 1:3

На этом этапе крайне важно достичь одинакового расположения всех опор, от этого зависит надежность столбчатого фундамента. Проще это сделать с помощью веревок и водяного уровня.
Гидроизоляция верхнего участка основания.
Организация ростверка: обвязка брусом или швеллером

На большой вес блоки 20х20х40 не рассчитаны, по этой причине они не подходят для заливки бетонного ростверка.

Важно помнить, что сборный столбчатый фундамент подходит исключительно при строительстве легких построек на устойчивых грунтах. На сильно плывущих лучше выбрать другой тип основания

Пошаговая инструкция для возведения ленточных сборных фундаментов во многом совпадает с указанной выше, отличия касаются земляных работ (роется сплошная траншея, а не прямоугольные участки), также немного изменяется технология кладки. В частности:

  • Монтаж фундаментных блоков начинают с угла или участков пересечения соседних несущих стен согласно схеме. Разметку следует сделать заранее, отклонения по диагонали или периметру не должны превышать 20 мм. Уровень нижнего ряда проверяется с особенной тщательностью.
  • При строительстве фундамента для тяжеловесных зданий ряды дополнительно армируются: в межкладочные швы укладывается металлическая сетка.
  • Блоки размещаются с обязательным смещением на 1/2, по аналогии с кирпичной кладкой. Образование сплошного вертикального шва между стыками является недопустимым.
  • Усиливаются требования к гидроизоляционной защите, фундамент из блоков сверху покрывают как минимум двумя слоями рулонных материалов, на участках с риском подтапливания имеет смысл обмазать цокольные стены битумом.
  • Организовывается отмостка по периметру основания.
  • В ленточном фундаменте из блоков по аналогии с монолитными конструкциями заранее продумываются и организовываются отверстия для прокладки водопроводных и канализационных труб и других коммуникаций. Сверлить и пробивать уже уложенные стены крайне не советуется.

Нюансы технологии, общие рекомендации

Главное требование – сделать перевязку блоков правильно, что означает изменение схемы кладки на 90° в каждом следующем ряду при строительстве столбчатого фундамента или смещение наполовину при возведении ленты. Избежать многих ошибок поможет расчет параметров основания и необходимого количества материала, что подразумевает предварительный анализ состояния грунта (а не в процессе копания траншей, как делают многие дачники). Применяются изделия от одного производителя, с одинаковыми характеристиками.

https://youtube.com/watch?v=8GuCji8cFsM

Технология строительства фундамента из таких блоков относится к безопалубочным, что позволяет значительно сократить сроки выполнения работ. Но при слишком высоких столбцах целесообразно использовать подпорки (опоры, аналогичные поддерживающим щиты). Это позволит исключить риск произвольного смещения фундаментных конструкций в процессе застывания свежего раствора. Некоторые застройщики утверждают, что сцепление кладочными смесями является необязательным, и что столбы или ленты из блоков будут надежно стоять под действием собственного веса, но на практике это допустимо лишь при возведении времянок.

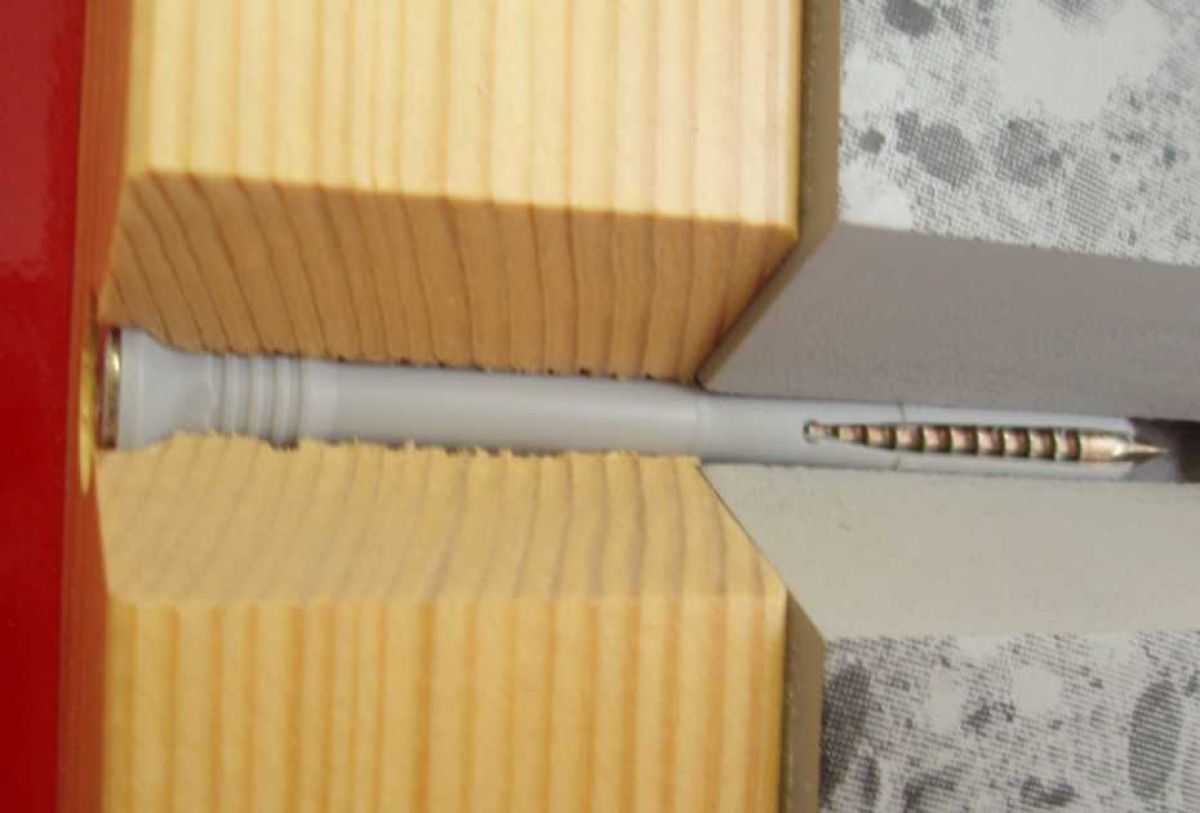

Как крепить брус к стене из бетона

Перед началом работ, анализируют габариты сооружения и величину бруса. Если его размер незначительный, а конструкция имеет легкий вес, то для фиксации используют раствор из алебастра или гипса.

Последовательность:

  1. Вначале выбирают шуруп подходящего размера. Затем его обматывают по всей длине медной проволокой. Обмотку делают плотной.
  2. На поверхности проделывают отверстие, заполняют его гипсовым раствором и вставляют в него шуруп с проволокой. Эту работу делают быстро, чтобы раствор не успел схватиться.
  3. Шуруп вывинчивают через 7-10 минут. Сделать это будет несложно, так как гипс немного подсохнет, но до конца не затвердеет.
  4. Когда раствор полностью высохнет, брус приставляют к стене и закрепляют этим шурупом.

Если конструкция имеет большой вес, то гипсовым раствором пользоваться нельзя. Для работы понадобятся пробки из дерева и сверло:

  1. Вначале выбирают пробки подходящего диаметра. Их пропитывают клеем. Чтобы они не разбухли, нельзя использовать клей на водной основе.
  2. В бетоне высверливают отверстия диаметром от 0,5 до 1 см. Сверла выбирают с алмазным напылением или победитовые. Во время сверления работу приостанавливают, чтобы остудить сверло. Его на 3-5 секунд опускают в холодную воду. Благодаря остывшему инструменту отверстия получатся качественными.
  3. Затем внутрь вбивают пробки. Лучше это сделать молотком.
  4. Когда клей высохнет, брусья прикладывают к основанию поверхности. Их фиксируют шурупами, которые вставляют в деревянные пробки.

Если воспользоваться анкерными болтами, то крепление бруса получится более надежным.

Технология в зависимости от типа фундамента

В зависимости от типа фундамента используют несколько технологий строительства  нижней обвязки каркасного дома.

Размещение на ленточном фундаменте обвязочного материала  не вызывает особого труда. Для этого необходимо:

  1. Уложить слой гидроизоляции.
  2. Подготовить отверстия (гнёзда) в углах бруса.
  3. Закрепить болтами или скобами каркасник.
  4. Выровнять все по уровню.

Сделать обвязку на свайном фундаменте тяжелее. Как правило, его используют для строительства одноэтажных домов. Для этого необходимо соблюдать несколько этапов:

  • каждый столб и обвязочный материал прокладывают гидроизоляцией (битумом, рубероидом, мастикой и  т.д.);
  • брус раскладывают для укладки;
  • крепление обвязочного материала к сваям выполняется болтами, скобами, другим прочным крепежным материалом;
  • проверка горизонтали по уровню;
  • усиление углов уголками, гвоздям, скобами, пробками и т.д.;
  • крепление лаг.

Технология укладки на плитный фундамент делится на два вида: платформенная и стоечная.

При поднятии стен стоечным способом, укладка обвязочного материала проходит следующие этапы:

  1. Проводится изоляция плиты.
  2. Укладывается брусовый материал в угловые гнезда.
  3. Проверка горизонтали, выравнивание, усиление.
  4. Монтаж лаг.

При платформенном методе:

  1. Укладывается рулонный гидроизолятор.
  2. Монтаж лаг пола.
  3. Настил чернового пола.
  4. Установка стен.

Выводы

Лаги и нижняя обвязка входят в состав пирога чёрного пола, сделав который мы получаем готовое цокольное перекрытие первого этажа каркасного дома.

Нижняя обвязка каркасного дома и последующее устройство пола своими руками – вполне осуществимое мероприятие. Она не имеет сложной конструкции и не требует наличия какого-то особенного оборудования для монтажа. Все требования — обеспечение плоскости и горизонтали, прочность крепления к основанию и обязательные гидроизоляционные мероприятия.

Соблюдение этих условий гарантирует правильную сборку нижней обвязки, которая послужит надежной связкой для пола, стен и фундамента и обеспечит долговременную службу всех элементов конструкции каркасного дома.

Обвязка каркасного дома выполняется после выполнения гидроизоляции фундамента, вне зависимости от его материала и конструкции. И ростверки, и монтажные пластины анкерных деталей, и верхние грани столбов или бетонных лент, на которые будут устанавливаться нижние брусья обвязки, гидроизолируют рулонными материалами. Необходимо не просто укладывать рубероид «на сухую», а использовать горячий способ – обмазку битумом или мастиками. Рулонные материалы укладывают в два-три слоя на битуме, причем гидроизоляция должна выступать за ширину фундаментной опоры в обе стороны не меньше чем на 15-20 см. Балки обвязки каркасного дома монтируют на гидроизолированные монтажные площадки.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
