Особенности выполнения обвязки свайного фундамента брусом

Монтаж обвязки на фундамент

Обвязка фундамента любого каркасного дома зависит от типа основания. Алгоритмы действий везде похожи, но многие детали – в частности, способы крепления обвязки – могут отличаться.

Свайный или столбчатый

Нижняя обвязка каркасного частного дома на столбчатом фундаменте проводится по достаточно простому алгоритму. Форма фундамента для каркасного дома на винтовых сваях или столбах может быть любой. Но порядок действий при этом всегда одинаковый:

  1. Разложить пиломатериалы на месте будущего монтажа.
  2. Сначала обвязать углы фундамента. Самый распространенный способ соединения бруса и досок в углах – вполдерева.
  3. Прикрепить материал к ростверку (если он есть) или напрямую к сваями. Для крепления лучше использовать пробки, штапики или анкера.
  4. Дополнительно укрепить углы гвоздями или саморезами. Каждый элемент должен быть скреплен со всеми соседними.
  5. Положить остальной брус плашмя (если он прямоугольный, а не квадратный), делая шаг между брусьями в среднем от 1,5 до 2 м. Скрепить такими же гвоздями или саморезами.

На этом обвязка свай каркасного дома завершена. Если используется двойное обвязывание, то второй слой древесины кладется уже не плашмя, а на ребро. Обвязка свайного фундамента подразумевает, что брус одновременно будет служить лагами для чернового пола.

Ленточный

Нижняя обвязка каркасного дома на ленточном фундаменте – намного проще, чем на свайном. Укладывать доски или брус на ровную ленту существенно легче. Порядок здесь следующий:

  1. Сделать в углах фундамента гнезда для креплений.
  2. Прикрепить угловые части конструкции, используя болты либо анкера.
  3. Проверить, ровно ли уложены пиломатериалы в углах. Если элементы скошены – подправить их с помощью подкладок или клиньев из такой же породы дерева.
  4. Установить остальной брус (лаги чернового пола) любым подходящим методом. Ограничений по шагу между брусьями и способам крепления нет.

Плитный

Обвязка фундамента плитного типа необходима прежде всего в качестве опоры для стенового каркаса. Сам по себе фундамент достаточно прочный, чтобы выдержать вес каркасного дома, но обвязывание всё же рекомендовано.

Есть 2 типа обвязывания плитного основания:

  • если стены монтируются по стоечной технологии, то обвязка не отличается от таковой для свайного фундамента;
  • если установка стен ведется по платформенной технологии, то порядок обратный – сначала кладут лаги чернового пола и монтируют сам пол, потом ставят стены, а уже в конце обвязывают углы фундамента.

Особенности обвязки каркасного дома

К обвязке каркасного дома на винтовых сваях предъявляются особые требования, так как она отвечает за устойчивость всей сборной конструкции (какой выбрать фундамент для каркасного дома).

В качестве исходного материала можно применить брус сечением 150х200 мм либо доски 50х200 мм, собранные в составной брус. При расстоянии между опорами, не превышающем 2,5 метров такая конструкция вполне может выдержать вес двухэтажного здания каркасного типа.

Нижняя обвязка каркасного дома на винтовых сваях одновременно играет роль промежуточного звена в креплении стен конструкции к фундаменту. Следовательно, и ответственность за равномерное распределение нагрузки лежит на ней

Поэтому особенно важно не допускать разновысотности винтов

Если же такой казус случился, и брус повис в пустоте над одной из свай, положение можно исправить , забив в пустоту деревянную прокладку через слой гидроизоляции.

Но лучше такой проблемы не допускать изначально.

Видео об видах обвязки фундамента на винтовых сваях.

Виды и типы обвязки

Ростверк свайного фундамента обустраивается с целью соединения отдельно стоящих свай в единую конструкцию. Обвязка любого типа выполняет следующие функции:

  • Выступает в качестве опорной поверхности для цокольного перекрытия и стен дома;
  • Равномерно распределяет исходящую от веса дома нагрузку между отдельными опорами;
  • За счет связывания опор между собой увеличивает пространственную жесткость фундамента, что препятствует сдвигам и опрокидыванию свай.

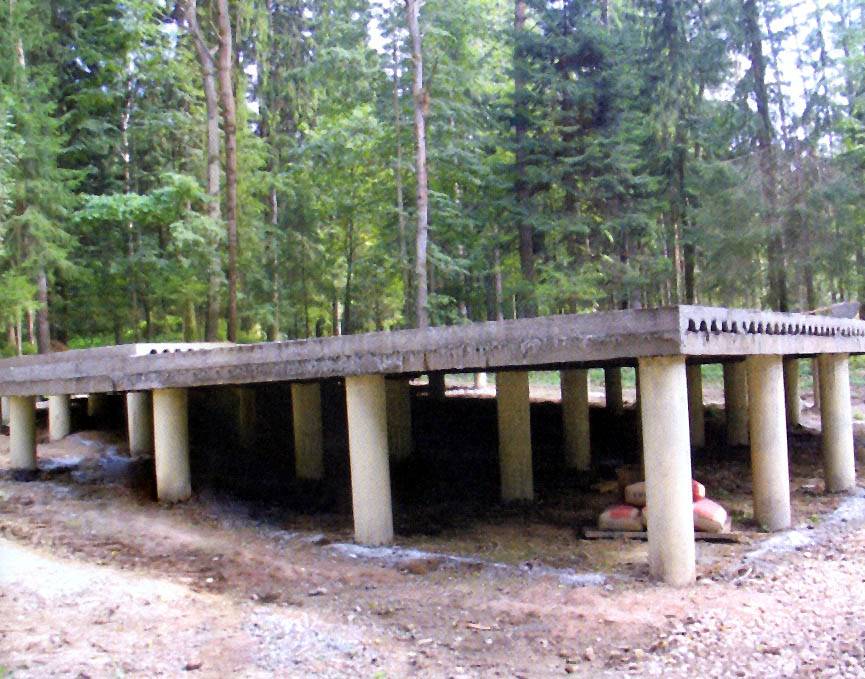

Рис. 1.1: Плитный ростверк

Обвязка, в зависимости от массогабаритных характеристик возводимого здания и схемы расположения свай, может выполнятся в двух конфигурациях:

  • Ленточная;
  • Плитная.

Обвязка плитой практикуется при строительстве тяжелых многоэтажных зданий, фундаменты которых имеют схему свайного поля – опоры с равномерным шагом друг от друга расположены по всему периметру здания. Плита может обустраиваться как монолитная конструкция (посредством монтажа опалубки и ее заливки бетоном) либо сборная (используются железобетонные плиты промышленного производства). Плитный ростверк после монтажа выступает в качестве цокольного перекрытия дома.

Рис. 1.2: Схема фундамента с ленточным ростверком

Ленточный ростверк – это основной способ обвязки любых типов свай в малоэтажном строительстве. Такой ростверк применяется при возведении 1-3 этажных зданий на винтовых, буронабивных и забивных сваях. Лента ростверка повторяет контуры внутренних и внешних стен дома и имеет одинаковое сечение по всему периметру.

Важно: плитные ростверки по материалу изготовления бывают исключительно железобетонными, тогда как ленточные, помимо бетона, могут изготавливаться из бруса либо металлопроката (швеллера или двутавровой балки).

Этапы выполнения работ

Рассмотрим, как правильно сделать обвязку из бруса для столбчатого фундамента. Для этого предстоит выполнить определенные виды работ.

Готовим оголовки свай

Чтобы было удобней выполнять обвязку столбчатого фундамента брусом, необходимо свайные верхушки оснастить пластинами квадратной формы, размеры которых составляют 25 на 25 см.

Готовят их следующим образом:

  • засверливают три – четыре отверстия, с помощью которых процесс крепления деревянного бруса саморезами упрощается;
  • на оголовках с помощью рубероида или битумного состава устраивается гидроизоляционный слой. Вырезая куски рулонного материала, на каждую сторону рекомендуется оставлять двухсантиметровый запас, облегчающий процесс фиксации.

За счет гидроизоляционной прослойки создается защищенность древесины от негативного воздействия воды, источником которой считается конденсат, появляющийся на прохладной поверхности металла после изменений температурного режима. Поэтому следует предпринять любые усилия, чтобы содержать древесину в сухом состоянии.

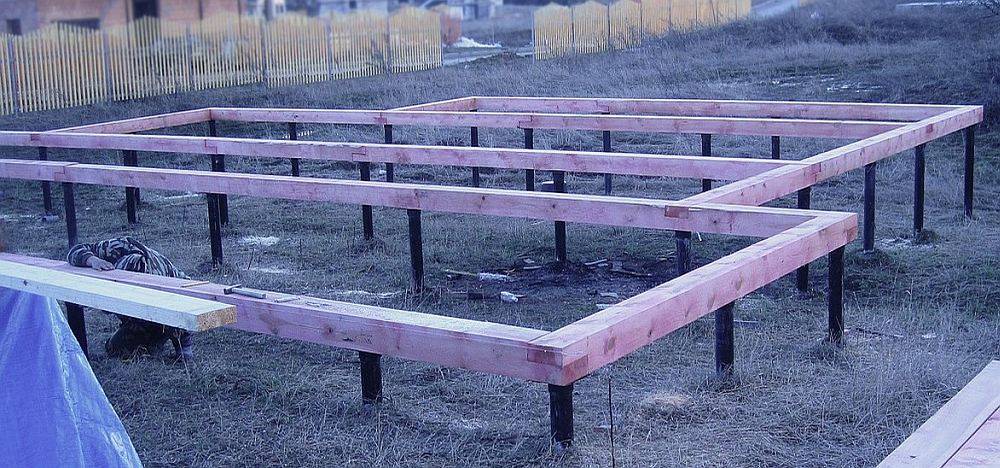

Крепим брус

Для облегчения монтажных работ по обвязке винтового фундамента брусом, деревянные элементы предварительно раскладываются по периметру строящегося основания. Это позволит соблюдать размеры, определенные проектным решением. Разложенные балки должны стыковаться друг с другом под прямым углом, проверка перпендикулярности выполняется замерами диагоналей углов, размеры которых должны быть одинаковыми.

Монтажные работы:

  • установку начинают в местах пересечений балок;
  • брус стыкуется «в полкорпуса». Иногда используется вариант соединения «в лапу», являющийся более надежным. Чтобы прилегание бруса было плотным, его торцевые участки обрезаются ровно. В местах соединений древесину рекомендуется промазывать клеевым составом;
  • к подошвам оголовком брус крепится саморезами. Лучше использовать метизы с шестигранными головками – их удобней вкручивать снизу. Для облегчения такой работы предварительно сверлятся небольшие по диаметру отверстия, саморезы затягиваются торцевым ключом;
  • внутри ростверкового периметра балка врезается «в полкорпуса». Брус до этого в точках соединений оснащают канавками. Затем часть торца подрезается, чтобы брус погрузился в основную обвязку.

Дополнительный крепеж

Чтобы в местах соединений увеличить уровень надежности, такие участки дополнительно фиксируются металлическими скобами, диаметр которых составляет 8 мм. Данная мера применяется в случае, когда длина саморезов оказывается недостаточной для прочного соединения балок.

Скобы устанавливаются в верхние части бруса, напротив узлов соединений. Заостренные концы вбиваются в цельную поверхность бруса, не имеющую выборок.

Целиком вбить восьмимиллиметровую скобу порой сложно, и такую процедуру рекомендуется выполнять таким образом:

  • выполняется разметка, для чего крепежный элемент прикладывается к поверхности балки и обводится маркером;
  • по нанесенной линии устраивается канавка на 1 и 0.8 см по глубине и ширине соответственно;
  • места, в которые предстоит погрузить ножки скобы, засверливаются. Предварительно подготовленные отверстия в 5 – 6 мм по диаметру предотвратят образование трещин;
  • каждая канавка и отверстие обрабатываются антисептическими составами;
  • начинается забивание стальных скоб, которые должны быть погруженными заподлицо с древесной поверхностью;
  • в точках пересечений балок используют вариант стыковки «в полдерева». Саморезы вкручивают снизу, забивают четыре скобы, чтобы они образовывали квадрат.

Проверяем горизонтальный уровень

Когда работа по обвязке будет завершена, смонтированная конструкция проверяется на горизонтальное расположение с помощью строительного или водяного уровня. Между двумя углами, находящимися в противоположных местах, допускаются перепады в диагоналях, не превышающие пяти миллиметров. Каждый параметр подготовленной обвязки должен в точности соответствовать проекту. Имеющиеся погрешности придется учитывать при строительстве стен.

Что такое обвязка каркасного дома и какую выбрать

Ключевая особенность каркасного строительства – сниженный вес стен по сравнению со всеми остальными технологиями. Внутри каркасной стены находится пустота, что дает значительно меньшую нагрузку на фундамент. Поэтому и сам фундамент делают более легким (обычно выбирают свайно-винтовой и ленточный типы).

Но элементы конструкции такого фундамента располагаются по отдельности, и поэтому их нельзя назвать очень устойчивыми. Чтобы «собрать» сваи и столбы воедино, укрепив тем самым весь фундамент и создав дополнительную опору для стен, требуется обвязка стен каркасного дома.

Устройство обвязки каркасного дома – это деревянная конструкция, которую укладывают на фундамент сверху. Она бывает выполнена из разных видов древесины, от бруса до бревна. Иными словами, это деревянная «прослойка» между фундаментом и стенами, выполняющая 3 задачи:

  • укрепляет фундамент;
  • уменьшает несущую нагрузку на фундамент;
  • служит основанием для силовых опор постройки (стен, укосин, стоек).

В каркасном строительства обвязывание необходимо почти всегда. Единственная ситуация, когда это необязательно (но всё равно рекомендовано) – если дом одноэтажный и маленький, а сваи возвышаются над землей не больше, чем на 50 см. В остальных случаях не обойтись.

Обвязка бывает 2 типов:

  • одинарная;
  • двойная.

Каждая из категорий имеет свои особенности. Их нужно изучить, чтобы понять, какой тип лучше выбрать в конкретной ситуации.

Одинарная

Одинарная обвязка под каркасный дом – это венец из древесины (чаще всего бруса), уложенный в 1 ряд и надежно закрепленный на фундаменте. Поверх такой конструкции кладут слой гидроизоляции, а потом – монтируют чистовой венец для строительства стен.

Главное (и, пожалуй, единственное) достоинство одинарного типа – его дешевизна. Материалов требуется в 2 раза меньше, чем на двойной тип, поэтому и расходы существенно сокращаются. Но использовать одинарную конструкцию можно только в отдельных случаях. Она точно не подходит для:

  • свайно-винтового фундамента;
  • опорно-столбчатого фундамента;
  • двухэтажного дома;
  • одноэтажного дома с мансардой.

При использовании одинарной конструкции для фундамента обязательно нужна еще и верхняя обвязка перекрытия. Она помогает скрасить недостатки одинарного типа – сильно повышенный риск перекоса стен, появления плесени в нижних углах сооружения.

Еще один недостаток одинарной – «гуляющий» пол. При эксплуатации это выражается в скрипах и «просадках» во время ходьбы. Поэтому намного чаще одинарной форме предпочитают двойную.

Двойная

Двойной тип обвязывания – это конструкция, состоящая из 2 рядов бруса. Первый ряд укладывают как при одинарной – на фундамент плашмя. Сверху размещают второй ряд из такого же бруса, только уже уложенного на ребро. А только потом, поверх второго ряда, кладут слой гидроизоляционного материала.

Считается, что правильная обвязка фундамента – именно двойная. Она выполняет все функции одинарной, но со значительной большей надежностью и эффективностью. А единственный ее недостаток – повышенные расходы на материалы (брус и крепления).

Чтобы понять, зачем нужна двойная обвязка каркасного дома, стоит перечислить ее явные достоинства:

  • делает возможным строительство на любом типе фундамента;
  • равномерно распределяет нагрузку на фундамент;
  • снижает риск любых деформаций стен;
  • продлевает срок службы пола;
  • улучшает теплоизоляционные свойства дома;
  • облегчает будущие ремонтные работы.

Единственный случай, когда без двойной формы можно обойтись – это скромных размеров дом, строящийся на ленточном фундаменте. Но и в такой ситуации многие специалисты порекомендовали бы двойной тип.

А при других типах фундамента двойная просто необходима, ведь одинарная не способна равномерно передать нагрузку дома на «точечное» (свайное, столбчатое) основание.

Требования для древесины

При выборе бруса для постройки деревянного дома следует отталкиваться от строительных норм и правил, а конкретно от ГОСТ 2695-83. Уложить первый венец из бруса на фундамент необходимо из лиственницы или дуба. Эти материалы обладают хорошей прочностью и долговечностью. Для продления срока эксплуатации их необходимо обработать антисептиком.

При выборе древесины для постройки каркасного дома учитывают следующие моменты:

  1. Сечение бруса 20 × 20 сантиметров, пиломатериал не должен иметь искривлений, выпадающих сучков и других дефектов.
  2. Максимальная влажность древесины составляет 20%. Лучше всего брать брёвна от зимней валки, которая проводилась с декабря по март. Дерево должно вылежаться под навесом или в другом помещении с естественной вентиляцией. Колоды размещают в стопки в соответствии с правилами складирования.
  3. Отсутствие пороков, допускаемых государственными стандартами. К таким относятся повреждения древесины от жука-короеда, поражение плесенью или грибком.
  4. Отсутствие дефектов, которые могут остаться после обработки материала на пилораме.

Оценку качества бруса делает специалист по худшей кромке пласта, осмотр изъянов нужно делать на торцах, а также на всей протяжности заготовки. После устройства всех необходимых вырезов и шпунтов изделие подвергается пропитке антисептиком. При возможности магазинный раствор заменяют отработанным машинным маслом. Качество бревна, тщательность обработки и правильное крепление обвязки к основанию влияют на надёжность и долговечность всей строительной конструкции.

Обзор типов монтажа обвязки и подбор инструментов

Схема обвязки винтового фундамента брусом.

Итак, прежде чем начать процесс обвязки, вам нужно четко определиться с типом монтажа и выбором материалов и инструментов. На сегодняшний день существует 3 самых эффективных и надежных варианта монтажа обвязки к сваям.

Посадка на резьбу. Такой тип обвязки отлично подходит для деревянных свай, которые достаточно толстые и имеют высокую прочность древесины. Очень важным здесь является расчет резьбы, так как при недостаточной толщине сваи можно легко ошибиться.

Монтаж обвязки с помощью сварки. Этот способ относится к тем, которые в своем большинстве применяются для свай, выполненных из метала. Дело в том, что сварка в данном случае будет являться практически единственным беспроигрышным вариантом, так как любая другая обвязка на металле прочно держаться не будет.

Скрепление обвязки со сваями при помощи хомутов. Этот способ считается приемлемым практически для любых деревянных свай. А еще он отлично подходит даже в случаях, когда толщина свай не слишком велика. Для некоторых видов свай из металла также применяют хомуты.

Итак, становится вполне понятно, что конкретный способ крепления обвязки будет прямо пропорционально зависеть от материала, качества и толщины свайного фундамента. Ну и, естественно, от ваших конкретных пожеланий и финансовых возможностей.

Схема устройства обвязки фундамента дома из свай.

Прежде чем приступить непосредственно к работе с обвязкой винтовых свай брусом, нужно приобрести рассчитанное количество деревянного бруса. Для того чтобы работа шла быстро и качественно, подготовьте такие инструменты:

  • строительный уровень;
  • саморезы;
  • небольшие анкера;
  • молоток;
  • металлические уголки;
  • рубероид;
  • олифа;
  • прибор для осуществления сварки.

Швеллер и винтовые сваи

Использование швеллера в свайно-винтовых конструкциях применяется при возведении строений с большой несущей нагрузкой. Обычно закрученные на необходимую глубину винтовые сваи обвязываются швеллером необходимого размера (ширины или расстояния между боковыми гранями, полками). Как правило при монтаже швеллера на винтовых сваях оголовки не используются, но встречаются решения со смешанным применением оголовков и швеллера. В этих случаях швеллер ставится либо на ребро опираясь и жестко крепясь сваркой к оголовкам, либо полками вверх, что в свою очередь позволяет «зависти» и укрепить брус во внутрь швеллера.

При установке конструкции из двутавровой балки на винтовые сваи, разумнее крепить все на установленные оголовки. Это позволяет точно без погрешностей смонтировать фундамент из двутавра. В частности при подъеме домов при просадке фундамента при заведении двутавра под нижний венец поднятого здания, балку лучше устанавливать на оголовок.

Применение швеллера в свайно-винтовом фундаменте

Обвязка фундамента на винтовых сваях

При монтаже швеллера обвязка делается по внешнему контуру фундамента или по внешнему и внутреннему. Все зависит от проекта и расчетов нагрузки. Контур фундамента может быть различной конфигурации, в том числе повторять «косые углы» эркеров

На что важно обратить внимание при устройстве свайного фундамента с использованием швеллера? Конечно на качество сварных швов. При не качественном исполнении работ сварной шов может разойтись, что в дальнейшем приведет к потере целостности конструкции. По окончании монтажа швеллер грунтуется специальным антикоррозийным покрытием

По окончании монтажа швеллер грунтуется специальным антикоррозийным покрытием.

Особое внимание необходимо уделить при монтаже свайных фундаментов на неустойчивых подвижных грунтах в береговых зонах и болотистых грунтах. В этих местах обвязка винтовых свай просто необходима

Дело в том, что в дальнейшем в грунтах сильно насыщенных водами возможны подвижки, которые потом могут привести к отклонению отдельных свай от оси, поэтому применение швеллера просто необходимо.

Обвязка фундамента на винтовых сваях в некоторых случаях может носить комбинированный способ. То есть помимо швеллера в качестве связующих элементов применяют уголок, профильную трубу, в отдельных случаях устраивают часть фундамента из монолитных бетонных элементов. В таких случаях обвязка фундамента, может считаться полноценным железо бетонным ростверком.

Обвязка винтового фундамента применяется для любого строения при необходимых условиях.

Технология и материалы для обвязки винтовых свай фундамента

Применение швеллера это один из вариантов применяемых при обвязке. При не сильных нагрузках используют профильную трубу или уголок. Часто считается достаточным использование бруса необходимого сечения в качестве ростверных балок связывающих свайное поле.

Швеллер устанавливается по верх сваи и крепится к верхним частям свай сварным швом. Если есть необходимость предусмотренная проектом на винтовые сваи устанавливают оголовок по верх которого монтируют швеллер или двутавровую балку. Брус крепится по верх оголовков винтовых свай болтовыми соединениями, что придает необходимую жесткость конструкции. Уголок или профильная труба используется в качестве материала для обвязки с боковых сторон винтовых свай и крепится сварным швом.

Рекомендации специалистов

При подборе обвязки из бруса следует придерживаться определенного порядка работ:

  • Когда будет окончена установка винтовых свай и выравнивания, на оголовки следует наварить площадки из металла, точнее из листовой стали 200*200 мм и с толщиной не больше 4 мм.
  • В таких фрагментах листов из металла следует просверлить 4 отверстия, диаметр которых не больше 0.8 см для того, чтобы закрепить брус.

  • Когда работы будут окончены, сварочные швы и оголовки следует обработать составом, предотвращающим коррозию.
  • Сверху укладываем гидроизоляция, как правило, это 2-3 слоя рубероида, что дает возможность предотвратить скопление влаги в местах соединения дерева и влаги.
  • Пакет досок или ряд бруса следует уложить на заранее подготовленную площадку.
  • Стыки бруса следует укладывать по принципу «лапа в лапу» с торцевой стороны.
  • Когда все будет проверено, брусья можно прикрепить к опорам при помощи шурупов, которые должны быть 0,8 см в диаметре и 15 см в длину, вкручивать требуется при помощи гаечного ключа.
  • Заранее следует сделать сверлом в брусе отверстие с диаметром в 0.6 см и в длину на ¾ длины шурупа. Это нужно для того, чтобы брус не дал трещину.
  • Более надежный способ прикрепления конструкции – это использование болтов с диаметром в 0,8 см. для этого заранее сделайте отверстие при помощи сверла, в глубину оно должно быть 1 см. это требуется для того чтобы прикрепить головку болта и шайбы, диаметр при этом не должен быть меньше 3 см.

Еще обвязку называют ростверком. На данный момент он является наилучшим вариантом, который отличается высоким качеством и большей надежностью при укреплении фундамента на сваях. Вы можете своими руками создать надежную опору для дома, но перед началом работ потребуется подготовить рубероид и строительный уровень, саморезы. Не забывайте об уголках из металла и молотке. Подбор остальных инструментов и материалов будет зависеть от технологии, в идеале использовать технологию при использовании хомутов и соединения с резьбой

Обязательно обратите внимание на то, что правильная обвязка также должна быть обработана антисептиком, который будет защищать древесину от влаги и бактерий

Устройство обвязки и материалы

Для нижней обвязки чаще всего используют деревянный брус с сечением 15 на 15 или 20 на 20 см. Величину сечения можно вычислить при помощи расчетов

Стоит принять во внимание один совет – размер сечения не должен быть меньше толщины стены

Обвязка может быть сделана из металла или дерева. В большинстве случаев для каркасных домов отдают предпочтение второму варианту. Металлический ростверк не пользуется популярностью по следующим причинам:

  • Большой вес стальных элементов обвязки создает большую нагрузку на основание дома. При использовании металлических элементов нужен более прочный фундамент.
  • Большая масса металлического ростверка усложняет монтаж.
  • Сталь стоит намного дороже дерева.

Стоит отметить, что нежелательно комбинировать металл с деревянными элементами. Эти материалы обладают совершенно разными физическими свойствами.

Обвязка фундамента каркасного дома не требуется в следующих ситуациях:

  • Панельно-каркасное строительство.
  • Возведение домов по канадско-финской технологии.

Особенности обвязки свай брусом

Обвязку свайно – винтового фундамента брусом начинают с пропитки дерева антисептическими средствами. Эта операция поможет в дальнейшем защитить его от плесени и грибков. Кроме того, необходимо обработать брус антипиренами, способными снизить воспламеняемость древесины.

Пока обработанные брусья сохнут, на торце каждой винтовой сваи монтируется оголовок (как сделать винтовые сваи своими руками). Он представляет собой металлическую конструкцию, приваренную к стволу винта. Оголовок имеет форму перевернутой буквы «П». Расстояние между ножками выбирается в соответствии с размерами сечения бруса. Заранее в них сверлятся отверстия под крепеж.

Концы брусьев, предназначенных для обвязки свайно – винтового фундамента, оформляются в виде пазов для соединения их «в лапу» или «вполдерева».

Второй способ проще первого, но его надежность – ниже.

Укладка бруса

На поверхности металла будет образовываться конденсат. Чтобы при обвязке винтовых свай брусом оградить древесину от контакта с влагой, поверхность оголовков закрывают рубероидом. Некоторые строители используют в качестве гидроизоляции битум и полиэтиленовую пленку.

Обвязку свай брусом начинают вести с угловых элементов. В этих местах соединяют первую пару смежных брусьев, контролируя прямой угол при помощи угломера. Аналогичным образом оформляются остальные углы.

Брусья для обвязки свайного фундамента скрепляются посредством гвоздей или саморезов. Последние, с точки зрения ремонтопригодности, предпочтительнее. Угловые стыки ростверка желательно усилить стальным уголком, который также прикручивается к дереву саморезами. Усилить можно и прямые стыки при помощи металлических скоб и планок.

Крепление бруса к винтовым сваям производится после его укладки по всему периметру фундамента. Для соединения ростверка с оголовками используют болты и шпильки.

На рисунке формула расчета, используемая для вычисления параметров обвязки брусом.

Обвязка свайного фундамента

Система свай представляет собой комплекс вертикальных стволов, погруженных в грунт.

Для дальнейшего строительства требуется горизонтальный элемент, соединяющий опоры между собой и служащий опорной линией для стен дома.

Этот элемент называется обвязкой или ростверком. Он выполняет важнейшую функцию — объединяет группу отдельных стволов в комплекс, делая свайное поле единой опорной системой.

После погружения в грунт внешние части свай обрезают, контролируя их высоту для получения ровной горизонтальной плоскости по всем опорным точкам. Затем на верхние части устанавливаются специальные колпаки — оголовки, оборудованные горизонтальными площадками и полками для монтажа обвязки.

Ростверк обычно повторяет план первого этажа дома, т.е. конфигурацию несущих стен.

Однако, для большей равномерности распределения нагрузок и устойчивости свай устанавливаются дополнительные поперечные или диагональные балки, увеличивающие жесткость связки отдельных опор и дающие дополнительное усиление несущим линиям.

В результате добиваются конструкции, при которой отдельно стоящих опор нет, все они включены в объединенный комплекс свайного поля.

Особенности обвязки

Перед тем, как приступить к обвязке свайно-винтового фундамента брусом, древесину следует обработать антисептическими составами, чтобы надежно защитить ее от образования грибков и плесени

Дополнительной мерой предосторожности будет обработка бруса антипенирами, понижающими способность дерева к воспламеняемости

В то время, когда обработанные деревянные элементы просыхают, на торцевых участках свай устраиваются оголовки – стальные конструкции, навариваемые на стволы винтов. Своей формой оголовок напоминает букву «П», а промежуток между его ножками определяется в зависимости от размеров брусового сечения. Рекомендуется также заблаговременно устроить отверстия для крепежных элементов.

Чтобы получить более надежную обвязку, ее следует выполнить двойным рядом. Запилы в этом случае выполнять не придется, что положительно скажется на показателе прочности. Для второго ряда используют брус меньшего сечения (15 на 10 против 20 на 20 см). Установка второго уровня выполняется на ребро, стыковочные участки нижнего ряда должны перекрываться.

Нижнюю обвязку чаще всего выполняют из хвойного материала, обладающего определенными достоинствами:

  • продолжительным эксплуатационным периодом;
  • хорошим показателем прочности;
  • низким содержанием влаги;
  • приемлемой стоимостью.

Разберемся, из чего лучше выполнять обвязку на свайном фундаменте – из бруса или из досок.

Утвержденные в строительной сфере нормы разрешают применять цельный брус сечением 15 на 15, 15 на 20, 20 на 20 см, либо брус, подготовленный за счет соединения нескольких досок и в сечении имеющий размеры 5 на 20 см. Наборный аналог прекрасно заменяет цельный элемент, по определенным показателям даже считается более надежным. Соединенные в одно целое три доски способны заменить брус сечением 15 на 20 см, а четыре – 20 на 20 см.

Каждый из вариантов пользуется популярностью и считается правильным. Отметим, что после изучения всех достоинств и недостатков материалов, застройщики в большинстве случаев используют сшитые между собой доски.

Цельная форма бруса считается тяжелым видом стройматериала, и, если количество рабочих на площадке ограничено, переносить такие элементы на места проведения монтажа будет сложно. Кроме того, цельные брусы обладают плохой сопротивляемостью на изгиб, что снижает их практичность. Зато доски перед монтажом приходится соединять, что влечет за собой дополнительные затраты.

Заключение

Фундамент и ростверк, как его неотъемлемая часть, имеют ключевое значение для срока службы здания. Эксперименты здесь обходятся очень дорого. Сложные грунты, холодные зимы на большей части России не прощают даже минимальных ошибок при проектировании, монтаже основы зданий.

В домах, которые строят на продажу, стараются обойтись без ростверка, ссылаясь на опыт возведения промышленных объектов, жилых домов на забивных железобетонных сваях.

Безростверковый фундамент существенно удешевляет строительство, сокращает его сроки: перекрытие устанавливается непосредственно на оголовки свай. Но здесь каждая свая несёт свою нагрузку. Если она превысит проектную, свая просядет.

Соответственно увеличится нагрузка на соседние сваи. В результате затрещит весь дом, он станет не ремонтнопригодным.

В отдельных случаях на особо сложных грунтах проектной организацией может быть принято техническое решение по фундаменту без ростверка.

Но никак не «проффессиональной» строительной бригадой из соседнего региона.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
