Опалубка для ленточного фундамента: виды, материалы для изготовления

Опалубка для забора своими руками: пошаговая инструкция

Формирующая конструкция используется не только для заливки фундамента жилых и хозяйственных построек. Необходимость в опалубке присутствует и при монтаже некоторых защитных сооружений. Прочное основание забора гарантирует защиту участка от проникновения посторонних лиц.

Возведение забора не обходится без заливки фундамента

Перед началом монтажа опалубки в этом случае также понадобится провести определенную подготовку. Первым делом нужно выполнить разметку периметра будущей конструкции. Затем выполняется подготовка грунта, предполагающая удаление растительности, камней, мусора и других преград, которые могут помешать установке опалубки под забор. Далее можно приступить к рытью траншеи. При этом стоит учесть несколько правил. В точках, соответствующих установке опорных элементов (столбов), глубина должна достигать 80 см. Аналогичный показатель для пролетов составляет 50 см.

Как самому построить опалубку под фундамент забора? Дома выполнить данное приспособление не так сложно. С подобной работой может справиться даже человек, не имеющий соответствующего опыта. Для организации формирующей конструкции под основание ограждения следует придерживаться поэтапного алгоритма действий.

Первым делом нужно усилить гидроизоляционные качества древесины, из которой будет выполняться опалубка. С этой целью чаще всего применяют отработанное машинное масло. Далее производится установка вертикальных кольев. Дистанция между ними должна быть не меньше 50 см, но и не больше 1 метра.

Фундамент нужен даже для забора из профнастила

Затем выполняется монтаж опорных стоек из бруса и производится фиксация к ним щитов. Для закрепления в этом случае используют обычные гвозди или же саморезы. На следующем этапе необходимо стянуть щитовое ограждение проволокой и установить арматурную сетку.

После монтажа арматуры производится фиксация верхней части каркаса. Для этой цели применяют деревянные бруски. В углах располагаются скобы, выполняющие крепежную функцию. На заключительном этапе потребуется заделать щели в конструкции. На этом заканчивается монтаж опалубки для основания забора.

Самостоятельная установка опалубки для основания жилой или хозяйственной постройки требует серьезной подготовки. Помимо составления плана, следует выполнить расчет количества необходимых материалов. Перед сборкой данной конструкции рекомендуется изучить все возможные видеоматериалы на данную тематику.

Сбор данных по геологической обстановке

Определить какой глубины делать ленточный фундамент помогут данные геологоразведки. Любой типовой проект нуждается в уточнении данных с конкретного участка. Бригада, укомплектованная специальной техникой и подготовленными рабочими, проведет все исследования. Для получения полноценной картины о характеристике грунта потребуется сделать минимум три скважины, бурятся они на глубину, превышающую 8 метров. Полученные образцы отправляются в лабораторию для дальнейших исследований. По результатам выдается документ, в котором отражены следующие сведения:

• вид грунта;
• плотность;
• несущая способность.

Данные используются для проектирования ленточного фундамента или внесения изменений в типовой документ.

Зависимость глубины заложения ЛФ от уровня промерзания представлена в следующей таблице:

На какую глубину копать траншею под ленточный фундамент во многом определяет и УГВ. Процесс может развиваться по двум направлениям: когда УГВ ниже черты промерзания или когда он расположен выше.

Первая позиция гораздо выгодней для обустройства ленточного фундамента. В этом случае подземные воды не оказывают существенного влияния на глубину заложения опорной конструкции.

Замечание! При возведении ленточного основания мелкого заглубления на глине или суглинке глубина фундамента должна опускаться минимум до половины уровня промерзания. На почвах, не склонных к пучению, это условие к выполнению не обязательно.

То есть в регионе с линией промерзания 1,3 м мелко заглубленное ленточное основание располагается на уровне 0,65 м под землей.

Ответ на вопрос, на сколько углублять фундамент, если УГВ находится высоко, зависит от типа грунта. Показатель заложения не зависит от УГВ при условии возведения ленточного фундамента на следующих типах почвы:

• гравийной;
• песчаной крупнозернистой;
• скалистом грунте.

Виды опалубок

В зависимости от конкретного назначения опалубки, существуют два основных вида – съёмная и несъёмная.

Съёмные варианты

Опалубки первого вида допускают полную разборку конструкции после застывания бетонной смеси. При установке такой опалубки необходимо тщательно проконтролировать все соединения элементов и продумать технологию разборки, которая проводится после набора бетоном 65% своей нормативной прочности.

Для съёмного варианта можно брать в аренду опалубку заводского изготовления в любой комплектации. Для этой цели хорошо подойдёт металлический вариант – алюминий или сталь.

ФОТО: opalubka-sten.ruСъёмная разборная опалубка заводского изготовления из металла

Несъёмные разновидности

Неразборная опалубка остаётся на своём месте навсегда. Она играет роль дополнительной тепло- и звукоизоляции. Несъёмная система частично упрочняет основание. Качественные щиты опалубки фундамента являются дополнительной защитой его от атмосферных и погодных воздействий.

Такие функции хорошо выполняют щиты из пенопласта или пенополистирола. Этот материал устойчив к атмосферным нагрузкам, обладает высокими теплоизолирующими характеристиками и экологически безопасен.

Какую доску лучше всего использовать

Для сборки опалубки обычно используется наиболее распространенный материал — обрезная сосновая доска. Рекомендуется обстругивать рабочую поверхность досок, но это не всегда возможно, поэтому чаще всего сборка щитов производится из нестроганных досок.

Важным вопросом является степень влажности пиломатериала. В данном случае использование сухой доски не обязательно, а иногда даже нежелательно. Опалубка долгое время удерживает массив влажного бетона, который все это время периодически поливают водой.

Сухой пиломатериал начинает активно поглощать влагу, разбухает и увеличивается в размерах, отчего отдельные доски выдавливает из плоскости щита.

Толщина досок, используемых для сборки щитов, колеблется в пределах 25-40 мм. Чем выше и шире лента, тем толще должны быть доски, чтобы выдерживать нагрузки при заливке и давление жидкого бетона на стенки.

Расчет щитовой опалубки

Инженерные расчеты по устройству щитовой опалубки базируются на габаритах фундаментного элемента, количеству бетонной смеси. Далее рассчитываются нагрузки на растяжение, с учетом работы вибратора. И после этого выводится толщина стенок опалубочного щита. Документация по требованиям и расчетам опалубки для фундамента описывается в актуализированной редакции ГОСТ Р 52085-2003 «Опалубка. Общие технические условия». Количество доски, определяемое в метрах кубических, высчитывается по очень простой формуле:

Q = (A * B * D) * 2, где

А – толщина доски;

В – высота фундамента;

D – периметр фундаментной ленты.

Фундаментные работы являются основополагающим в современном строительстве. В большинстве случаев рациональнее сделать монолитный фундамент, ведь он доступен по деньгам, и считается самым долговечным и практичным из всех известных

Но для его устройства крайне важно обустроить точную и экономичную опалубку

При невысоких требованиях к постройке опалубку делают из подручных материалов, экономя на этом инвентаре средства, одновременно рискуя свести на нет все усилия в этом деле. Бывают случаи, когда бетон, из-за недостаточных упоров, слабых щитах выдавливает их, нарушая целостность конструкции. Работы приходится переделывать заново, расходуя силы, время и средства впустую. Именно поэтому к изготовлению и устройству опалубки для фундамента стоит отнестись с серьезностью, и сделать ее по всем правилам и стандартам строительного дела.

https://youtube.com/watch?v=pKPxBjATy1U

Данный видеоролик посвящен устройству съемной опалубки для различных типов фундамента. В нем подробно раскрываются все нюансы изготовления деревянных щитов, их выставления на месте устройства фундамента, описываются укрепляющие, распорные и стяжные элементы, методы закрепления. Также в этом видео описываются подготовительные работы перед началом бетонирования фундамента.

Что нужно знать при выборе материала для опалубки

Формирующие конструкции, используемые для заливки фундамента, можно собирать из разных материалов. На выбор типа опалубки оказывают влияние такие критерии: разновидность фундамента, его ширина, протяженность и т. п. Для сборки формы чаще всего используются следующие материалы:

• дерево;
• пенополистирол;
• металл;
• железобетон.

Дерево. Как уже говорилось выше, формы для фундамента из данного материала встречаются чаще всего. Щиты для опалубки в этом случае могут отличаться по своей конструкции. Наиболее распространено использование листовой фанеры, которая фиксируется на распорки, изготовленные из деревянной доски.

Преимуществом деревянной конструкции является ее доступность. А также стоит отметить, что стоимость такой формы довольно низкая. Деревянные элементы монтируются сравнительно легко. Все, что для этого нужно, – знать технологию работ и придерживаться ее. Для установки такой конструкции не употребляются сложные специализированные инструменты.

Опалубка из пенополистирола стала очень популярной благодаря своей практичности и функциональности

Основным недостатком опалубки для бетона, изготавливаемой из древесины, является необходимость использования дополнительных элементов. Это нужно для того, чтобы усилить конструкцию. Чаще всего такая потребность обусловлена габаритными отличиями отдельных деталей формы. Организация данной опалубки требует обязательного предварительного расчета материалов.

Пенополистирол. Второй по популярности материал. Из него изготавливаются составляющие элементы несъемной конструкции. Помимо выполнения формирующей функции, он является хорошим утеплителем, защищая фундамент здания от низкой температуры, ветра и воды. Такая конструкция легко монтируется, однако ее стоимость не слишком доступная. Проблемы могут возникнуть и при подборе отдельных составляющих элементов.

Железобетон. Люди, задающиеся вопросом о том, из чего сделать опалубку, нередко выбирают и другие, менее популярные материалы. В качестве примера можно привести железобетон. В частном строительстве такой способ практически не используется, так как окончательная стоимость работ слишком высокая. А также стоит отметить трудоемкость организации такой опалубки.

Железобетонная конструкция собирается из отдельных плит. Основным преимуществом такой опалубки является то, что ее монтаж позволяет уменьшить толщину самого фундамента.

Металл. Металлическая форма является отличным вариантом в том случае, когда необходимо построить ленточный фундамент. Она также используется для монолитных конструкций. Неоспоримым достоинством этого способа является то, что при желании арматуру, укрепляющую бетон, можно приварить непосредственно к металлическим щитам опалубки. Такая конструкция отличается высокой прочностью и надежностью.

Металлические конструкции для опалубки имеют один недостаток — высокая стоимость

Еще одним преимуществом металла считается его универсальность. Такие листы можно гнуть, меняя их форму по необходимости. Недостатком такого варианта является высокая стоимость конструкции.

Опалубка для фундамента своими руками из подручных материалов

Для сборки опалубки применяются не только специализированные материалы. Например, небольшую форму для фундамента можно выполнить из подручных средств. Это могут быть старые двери, части мебели, доски, шифер и т. д. Основным преимуществом этого способа является его дешевизна.

Стоит отметить, что сконструировать такую форму достаточно сложно, так как довольно трудно подобрать нужные детали. Добиться герметичности опалубки, изготовленной из подручных средств, очень нелегко. Именно поэтому данный метод не пользуется популярностью. Его можно применять при постройке бетонного забора. Форма для ограждения, выполненная по такой технологии, требует учета возможных проблем, которые иногда возникают во время работы.

Для стягивания стенок опалубки используют специальные шпильки

При использовании любых материалов рекомендуется применять специальные шпильки для опалубки. Они необходимы для стягивания стенок конструкции. Жесткость произвольной опалубки гораздо ниже, чем данный показатель форм, собранных из специализированных деталей. При организации такого варианта повышается риск возникновения утечки раствора.

Рекомендуется учесть, что в этом случае не обойтись без дополнительных крепежных элементов. Чтобы обеспечить хорошую жесткость и устойчивость конструкции, необходимо выставить специальные расклинки и опоры. Следует помнить, что такой метод категорически нельзя использовать при организации фундамента для жилых зданий.

Технология изготовления и монтажа опалубки

Создание конструкции под заливку бетонного раствора – это трудоемкий процесс. Опалубку под ленточный фундамент своими руками изготавливают и устанавливают в следующем порядке:

• подготавливают рабочий инструмент и материалы;
• роют траншеи под фундаментную ленту;
• нарезают фанеру, либо доски по требуемому размеру;
• сбивают щиты;
• монтируют опалубку;
• проверяют прочность созданной конструкции.

Сборка щитовых конструкций своими руками

Опалубка под ленточный фундамент изготавливается из щитов. Их габариты разнятся: высота должна незначительно превышать аналогичный параметр основания, а длина одного часто составляет от 1, 2 м до 3. Последняя в сумме отдельных элементов должна соответствовать периметру основы.

Важным критерием является прочность щитовых конструкций. Они должны выдерживать нагрузку от массы залитого бетона без деформаций до полного его отвердения.

Следует учитывать, что работать со слишком длинными щитами неудобно. Если толщина досок небольшая, то они прогибаются.

Изготовление щитовых конструкций из досок происходит следующим образом:

• материал нарезают одинаковой длины;
• затем доски скрепляют: их прибивают к брускам гвоздями, забиваемыми со стороны, обращенной к фундаменту;
• обязательно бруски крепят в начале и конце щита, отступив от его края 20 см, а дополнительные устанавливают через каждый метр;
• 2 или 3 из них делают длиннее остальных на 20 см и заостряют концы, чтобы при монтаже можно было вбивать в почву.

По такой схеме изготавливают нужное количество щитов из досок.

Конструкции из листовых материалов

Вместо гвоздей можно использовать саморезы. Они способствуют более плотному соприкосновению элементов конструкции. При этом их не требуется загибать как гвозди на брусках.

При самостоятельной работе доски можно заменить фанерой, либо ОСП. Вырезанные по размеру из них части закрепляют на сделанной из бруса раме. В таких конструкциях углы – это наиболее слабое место. Поэтому их укрепляют металлическими уголками.

Монтаж опалубки

Установка опалубки для ленточного фундамента выполняется на выровненное дно траншеи. Трудность заключается в выравнивании щитов по вертикальному уровню. Сам процесс состоит из таких этапов:

• с помощью шнуров и колышков делают разметку;
• по отметке вбивают колья, которые одновременно будут служить направляющими и опорой создаваемой конструкции изнутри;
• приставляя вплотную к ним, забивают щиты в грунт;
• вбивать требуется до полного соприкосновения нижней доски с почвой, чтобы при этом не оставалось щелей, заливаемый раствор не вытекал;
• уровнем проверяют правильность установки по вертикали и горизонтали: при наличии отклонений от вертикали – подбивают молотком сбоку, либо сверху;
• следующие щиты монтируют по разметке на 1-м уровне с первым, так чтобы с каждой стороны основы они лежали в одной плоскости;
• аналогичным образом проделывают установку формы под заливку по всему фундаментному периметру.

Укрепление созданной конструкции

Дальнейшее устройство опалубки ленточного фундамента требует укрепления всей конструкции как снаружи, так и изнутри. Она должна выдержать массу залитого бетона.

Для укрепления снаружи через метр устанавливают подпорки. По углам их ставят в обе стороны. Когда по высоте монтируемая конструкция превышает 2 м, тогда раскосы размещают в 2 ряда.

Чтобы зафиксировать расстояние между противоположными щитами применяют:

• металлические шпильки толщиной от 8 до 12 мм и резьбой с обеих концов;
• шайбы и гайки соответствующего диаметра.

Шпильки должны быть длиннее ширины фундаментной ленты на 10 см. Их устанавливают в 2 яруса: сверху и снизу. При этом расстояние от каждого края составляет около 15 см.

Шпильки с резьбой изготавливают самостоятельно, либо приобретают готовые. В опалубке их размещают таким способом:

• просверливают отверстия с помощью длинного сверла в 2-х щитах;
• вставляют отрезок трубы из пластика, по длине равный ширине ленты согласно проекту;
• в отверстия через него устанавливают шпильку;
• на них надевают металлическую подложку (шайбы, пластины) и затягивают гайки до упора.

Расчет опалубки для фундамента

Под расчетом в данном случае понимают вычисление необходимой толщины щитов или досок конструкции с учетом расстояния между опорами, удельной массы заливаемой смеси и способности к сопротивлению материала формы. Традиционная, самая простая конструкция опалубки представляет собой установленные на дне предварительно выкопанной траншеи щиты, удерживаемые в вертикальном положении специальными опорами.

Выбор между кольями или раскосами зависит от объема заливаемой смеси и типа грунта: для небольших фундаментных лент (250…400 мм) и плотного, не склонного к осыпанию или сползанию грунта, достаточно кольев. При наличии сомнений лучше отдать предпочтение раскосами, поскольку они способны удержать щиты на месте даже при увеличенной нагрузке.

Формула расчета толщины щитов (минимальной)

Здесь

• G — нагрузка жидкой смеси на опалубку, она принимается максимальной и определяется как произведение удельного веса бетона на толщину заливаемого слоя G = q x H. Удельный вес составляет q = 2500 кг/м.куб., H – высота фундаментной ленты в метрах;
• n – бетонной смеси. Если виброуплотнение не применяется, коэффициент равен единице;
• l – расстояние между опорами щитов, в метрах;
• T – сопротивление материала щитов нагрузке, для древесины принимается равным 8 х 105 кг/м.кв.

С учетом сложности самостоятельного определения марки бетона, соответственно, его плотности, а также отсутствия точных данных о сопротивлении материала щитов для опалубки, вычисления проводятся приблизительно, для усредненных значений. Обычно толщина доски принимается равной 25 мм.

Вторая часть расчета – определение необходимого количества досок заданной толщины, числа крепежных элементов. Для этих вычислений необходимо знать длину ленты фундамента, высоту заливки. Длина ленты умножается на два, поскольку щиты располагаются с обеих сторон. При устройстве ленточного фундамента со ступенью расчет проводится дважды – для первого и второго этапов заливки. Количество пиломатериалов определяется на основании данных о том, какая доска для опалубки фундамента будет использоваться (размеры).

Составление плана, подобного представленному на иллюстрации, поможет сориентироваться в более точном вычислении необходимой длины формы, числе соединительных и опорных деталей.

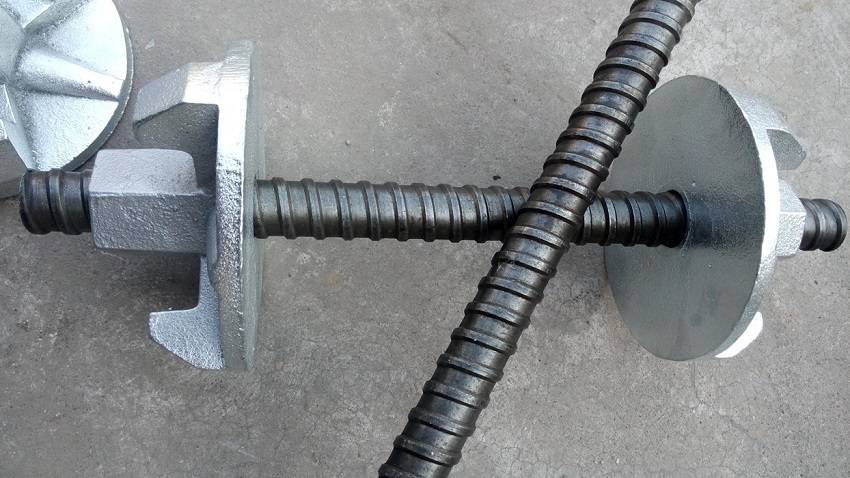

Комплектующие для установки и фиксации опалубки стен, фундаментов и колонн

Щиты опалубки стен и фундаментов собираются и закрепляются в правильном положении стяжными комплектами. Стяжной комплект изготавливается из высокопрочной стали и включает в себя стяжной болт диаметром 17 мм, литую гайку и шайбу. Длина болтов варьируется от 800 до 6000 мм.

Иногда вместо стяжного комплекта используют пружинный зажим (клипсу), болт здесь заменяет арматура диаметром 6-10 мм, для закрепления зажима применяется специальный ключ. Для установки и фиксации опалубки колонн стяжным комплектом служит шкворень в сборе с гайкой и шайбой.

Выпускаются комплектующие опалубки для фиксации вертикально установленных щитов в нужном положении. Это подкосы винтовые и телескопические, одноуровневые и двухуровневые. Их рабочий диапазон от 2,4 до 14,3 м. Винтовые подкосы применяются при работе на высоте.

Виды опалубки и их применение

При устройстве ленточных фундаментов используют опалубки различных видов и конструкций. Выбор конкретного типа зависит от конфигурации основания и его размеров, глубины залегания и высоты над уровнем грунта, а также от финансовых возможностей застройщика. Практически все доступные формы для заливки монолитных лент можно классифицировать по следующим критериям:

• конструкции;
• материалу изготовления;
• способу изготовления.

По конструкции

Конструктивно опалубка, используемая при обустройстве фундамента ленточного типа, делится на 3 группы, обусловленные доступностью демонтажа:

• Съемная;
• Несъемная;
• Комбинированная.

Устройство съемного типа опалубки представляет собой комплект щитов, монтируемых в единую конструкцию, позволяющую произвести заливку ленты основания бетонной смесью. После схватывания бетона форма легко разбирается на основные элементы, которые можно использовать повторно.

Вторая группа – несъемные формы – выполнена из пенополистирольных блоков. В процессе заливки они заполняются бетоном, составляя впоследствии единую конструкцию с монолитной лентой. Использование такой опалубки позволяет сократить время возведения ленточного фундамента и сэкономить на устройстве теплоизоляции основания. Некоторые виды несъемных блоков могут выполнять функцию гидроизоляции подошвы здания.

Комбинированный тип устройств, предназначенных для отливки ленточных фундаментов и прочих монолитных элементов, представляет собой двухслойные щиты. Наружный слой, состоящий из съемной формы, обеспечивает прочность и жесткость. Внутренний слой состоит из теплоизоляционных плит на основе вспененного полистирола. После схватывания бетонной смеси демонтируется внешний слой. При этом теплоизоляционные плиты остаются.

Распространенным типом опалубки при устройстве ленточного фундамента у частных застройщиков является первый вариант. Изготовить съемные щиты можно из бросовых материалов, стоящих небольших денег. При этом, очень часто заглубленную часть основания многие отливают непосредственно в подготовленной траншее, используя гидроизоляционную пленку и плиты из экструдированного полистирола.

По материалу изготовления

Материалом для изготовления опалубки под монолитную ленту основания может служить:

• дерево: обрезная доска толщиной 30-40 мм либо фанерные листы 8-15-ти миллиметровой толщины;
• металл: стальные рамы, обшитые листовой сталью или алюминиевый лист, закрепленный на стальном или на алюминиевом каркасе;
• композитный материал.

Металлические щиты редко применяются при устройстве ленточных фундаментов в частном строительстве – они относятся к промышленной группе, готовые изделия стоят дорого, а самостоятельное изготовление – затратно.

Пластиковые модули для сборки заливочной формы выгладят очень соблазнительно. Они легкие, быстро монтируются. Но изготовить такой конструктор домашнему мастеру не под силу. Если рядом с участком застройки есть строительные организации, готовые сдавать в аренду опалубку из пластмассы – воспользуйтесь такой возможностью, и вы о своем решении не пожалеете.

Устройство опалубки из деревянных панелей считается экономически выгодным при возведении фундамента из монолитных железобетонных лент. Использование пиломатериалов при изготовлении съемной формы оправдывает себя с точки зрения повторного применения. Доски и листы фанеры от съемной опалубки можно использовать, например, при изготовлении стропильной системы дома.

Устройство опалубки по способу изготовления

По способу изготовления опалубочные формы, предназначенные для устройства оснований ленточного типа, делятся на следующие виды:

• на заводскую;
• на самодельную.

На заводах элементы заливочной формы производятся с соблюдением технологических требований. Все размеры просчитаны в соответствии с предполагаемыми нагрузками. Естественно, купив готовую продукцию, вы можете быть уверены: никакие неприятные сюрпризы во время заливки монолита вас не ждут. Вам остается лишь соблюдать все указания производителя.

Использование самодельных модулей при устройстве фундаментной опалубки всегда находится в зоне риска. Неправильно подобранный материал для изготовления, неверный шаг между стойками, тонкие подкосы могут не выдержать давления бетонной массы и разрушиться. По этой причине за результат отвечает частный застройщик.

Нюансы устройства опалубки для разных видов фундамента

В малоэтажном частном строительстве ленточное основание – наиболее часто встречающийся вариант. Однако он не единственный. Применяются также плитные .

Опалубка для столбчатого фундамента

В этом случае помимо общей траншеи, выкапываются глубокие ямы для столбчатых опор. Они располагаются по периметру будущего здания так, чтобы под каждым углом или пересечение стен находилась опора.

Сама опалубка выполняется также из досок, фанеры или других листовых материалов по описанной выше технологии. Отличие – расположение ограничивающих элементов в виде вертикально расположенной четырехгранной призмы (столба прямоугольного или квадратного сечения) или цилиндра. Заливка производится сверху. Армирование столбчатого фундамента идет отдельно для каждой опоры с последующей обвязкой.

При этом столб имеет либо одинаковое по всей высоте сечение, либо увеличенную нижнюю ступень.

Обязательна отсыпка подушки под опоры фундамента, нижняя ступень может заливаться без опалубки, в грунт, но при этом армироваться. Для верхней части опоры монтируется опалубка, арматура верхней и нижней частей связывается. Простые по форме, имеющие ограниченную нагрузку, опоры могут бетонироваться без армирования.

Если поверх столбчатого фундамента планируется устраивать монолитный ростверк, для него опалубка выполняется отдельно, в виде короба.

Опалубка для плиты фундамента

Основное отличие этого вида ограничителей заключается в одностороннем расположении: щиты очерчивают форму будущей плиты по наружным сторонам.

Важно: при устройстве такого типа опалубки следует более внимательно относиться к расчету прочности конструкции, поскольку нагрузка на щитовые ограничители возрастает пропорционально размеру плиты.

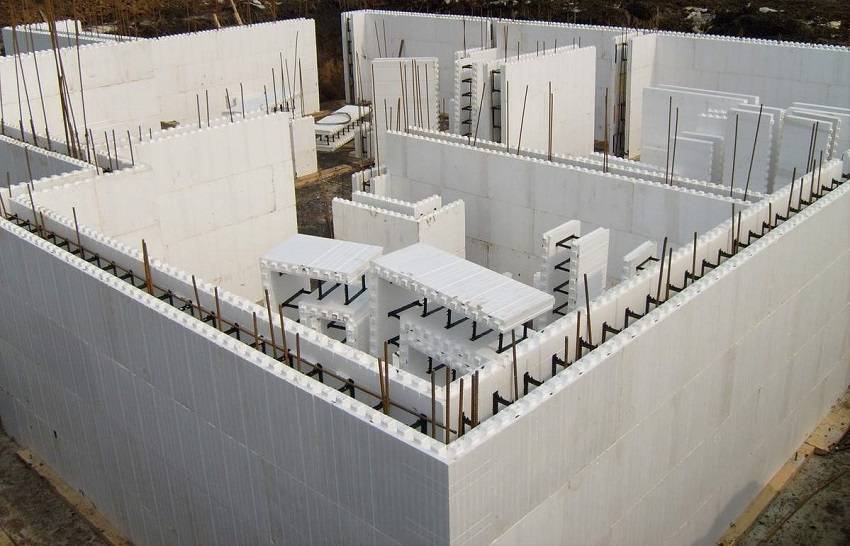

Пенопластовые блоки в качестве несъемной опалубки для плитных фундаментов не используется. Если необходимо сделать ограничители несъемными и одновременно использовать их для утепления основания, применяют плоские листы пенопласта или полистирола.

Материал изготовления опалубка для ленточного фундамента

Металл

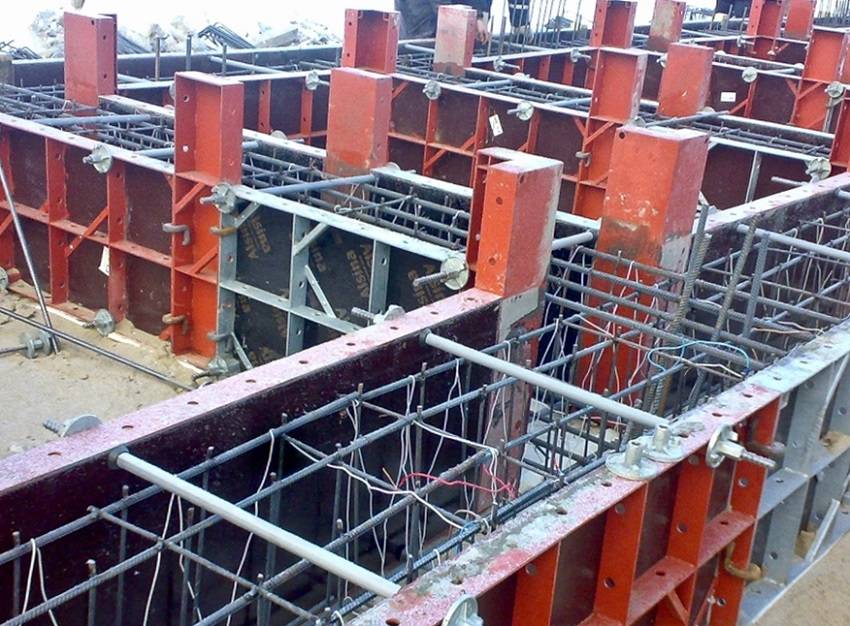

Устройство металлической опалубки подразумевает использование стальных листов с толщиной не выше двух миллиметров.

Плюсы:

• простота установки;
• возможность решать различные технические задачи.

Если возникает необходимость создания круглой или иной формы, то этого можно достичь, изгибая стальные листы и закрепляя их в нужном положении.

Минусом является высокая стоимость.

Железобетон

Использование железобетонных элементов способствует экономии заливаемого раствора.

Минусом является цена на ЖБ плиты и необходимость привлечения на стройплощадку специализированной техники для подъема и установки тяжелых железобетонных плит.

Пенополистирол

Использование пустотелых пенополистирольных блоков характеризуется скоростью и простотой монтажа без привлечения специалистов.

Минус — достаточно высокая цена на материал.

Древесина

Это традиционный материал для изготовления опалубочных конструкций. Возможно использование досок, ОСБ плит или фанерных листов.

Плюсы:

• доступность и низкая стоимость;
• простой монтаж.

Минусом является необходимость дополнительного усиления отдельных фрагментов при использовании разноразмерных элементов.

Чтобы после застывания бетона не нарушилась геометрия фундамента, важно использовать прочный качественный древесный материал.

Сокращение затрат на изготовление опалубки

Для сокращения количества материала, необходимого для монтажа опалубки, можно воспользоваться приёмом поэтапной заливки фундамента. Опалубка собирается на отдельном участке ленты и повторно используется при заливке на следующем участке. При плюсовой температуре и средних показателях влажности воздуха допускается перерыв между этапами заливки сроком 3-4 дня, необходимых для частичного отвердевания бетона.

В зависимости от наличия материала можно разбить процесс заливки как по длине ленты, так и по высоте. Чтобы обеспечить достаточный уровень адгезии между участками фундамента, расположенными друг над другом, необходимо перед началом следующего цикла заливки удалять слой цементного молочка, скапливающийся на верхней кромке нижнего яруса. Для обеспечения многократного использования материала можно оборачивать фанерные щиты, или поверхность палубы, собранной из отдельных досок, полиэтиленовой плёнкой, или предварительно обрабатывать деревянные элементы, прилегающие к бетону, известковым молочком.

Для того, чтобы правильно сделать хорошую опалубку для заливки ленточного фундамента, необходимо строго соблюдать строительные нормативы и правильно использовать проверенные технологии.

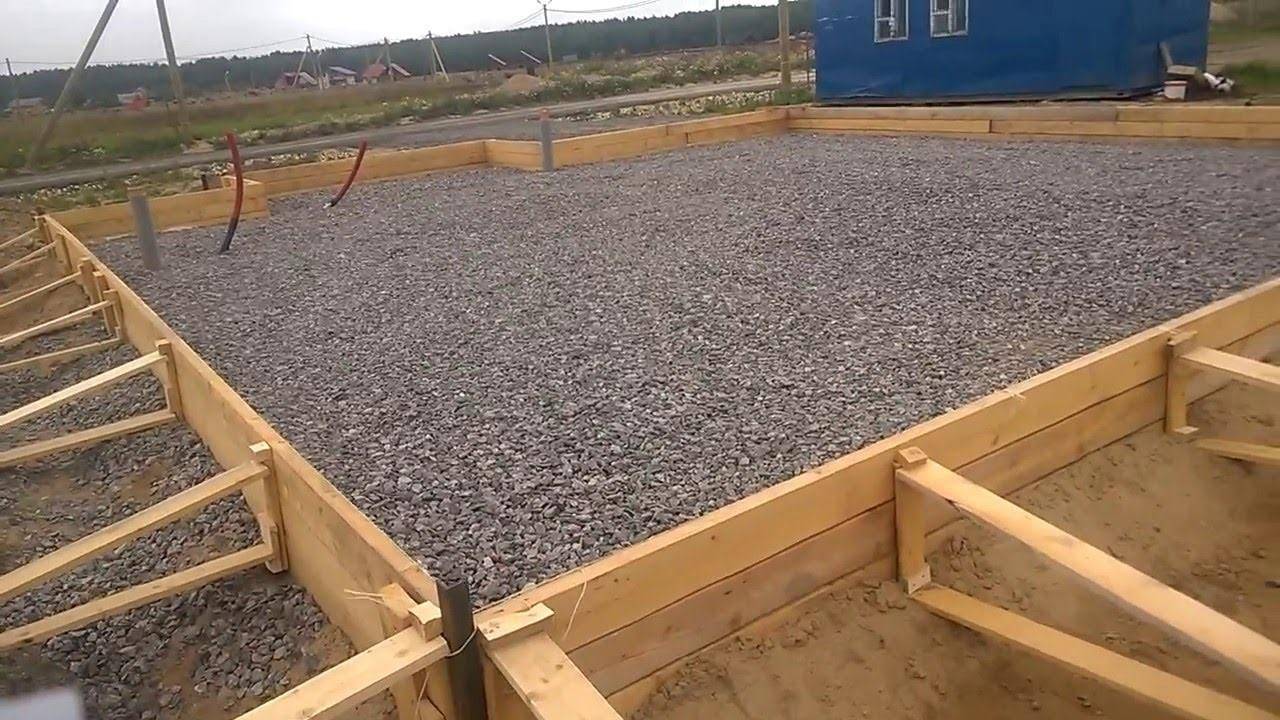

Поэтапный монтаж опалубки из деревянных щитов

Щиты опалубки устанавливаются по периметру будущей фундаментной ленты:

• по краю траншеи – на прочных грунтах;
• по дну траншеи – на слабых грунтах.

Предварительно на расстоянии 1 метра от края канавы забиваются колья, к которым впоследствии прибиваются укосы. Далее:

• смонтированные и установленные панели связываются хомутами;
• внутрь конструкции помещаются распорки;
• собранная опалубка укрепляется укосами;
• внутренняя поверхность деревянных стенок выстилается гидроизоляционным материалом.

В процессе сборки опалубки, для сохранения проектных геометрических размеров  ленточного основания, необходимо контролировать вертикальность и горизонтальность расположения ее элементов. Допустимые отклонения:

• плоскостей палубы от вертикальной оси – не более 5 мм/метр высоты;
• смещение осей конструкции от проекта – до 10 мм;
• неровности местного характера – до 3 мм.

В местах стыков между щитами и досками допускается наличие зазоров величиной не более 2 мм.

Изготовление опалубки

Изготавливая и устанавливая щиты, необходимо учитывать массу бетонного раствора. При большом ее значении непрочная конструкция может не выдержать и развалиться, что чревато возрастанием денежных и трудовых затрат. Монтаж опалубки (на примере возведении ленточного фундамента) выполняют в следующей последовательности действий:

• проводят подготовительные мероприятия: убирают из вырытой выемки мусор и осыпавшуюся лишнюю почву;
• по углам траншеи вбивают опорные бруски;
• определяют требуемый размер щитов и нарезают доски для опалубки фундамента необходимой длины;
• подготавливают соединяющие бруски;
• собирают щиты, вбивая гвозди со стороны бетона и загибая их концы;
• монтируют опалубку, размещая распорки через нужное расстояние, которое зависит от будущей нагрузки: при большом ее значении шаг расстановки опор составляет, в среднем, 0,7–0,9 м;
• проверяют качество установки щитовой конструкции с помощью уровня, поправляя ее элементы при необходимости.
