Плюсы и минусы, технология возведения свайного фундамента с монолитным ростверком

Используемые материалы

Особенности конструкции зданий и величины получаемых нагрузок диктуют применение материалов для создания ростверков:

  • железобетон;
  • дерево;
  • металл.

Свайные фундаменты с монолитными ростверками

Железобетонный пояс обладает высокой стабильностью, жесткостью, надежностью, долговечностью и может выдерживать высокие нагрузки. Эти качества стали причиной широкого применения свайного ростверка с монолитным перекрытием. Конструкция состоит железной арматуры, повышающей прочностные характеристики фундамента, и бетона. Укрепление монолитного ростверка на сваях может быть выполнено отельными прутьями, скрепленными в плоский каркас или объемными остовами.

Железобетонный ростверк висящего типа

Бетонные ростверки по устройству сходны с железобетонными поясами, единственным различием является отсутствие арматуры в конструкции первых. Вся нагрузка ложится и распределяется бетоном. Оголовки фундаментных свай должны быть на 100 мм утоплены в бетоне ростверка. Такие пояса применяются только в возведении одноэтажных строений.

Конструкции из пиломатериала

Деревянная конструкция преимущественно используется при возведении домов из пиломатериала. Укладка деревянного ростверка на столбчатый фундамент выполняется на специальную гидроизоляционную прокладку из толи или рубероида. Также, чтобы исключить преждевременную порчу древесины, конструкцию следует обрабатывать особыми биозащитными пропитками. Фиксацию бруса на сваях выполняют посредством кронштейнов или болтов.

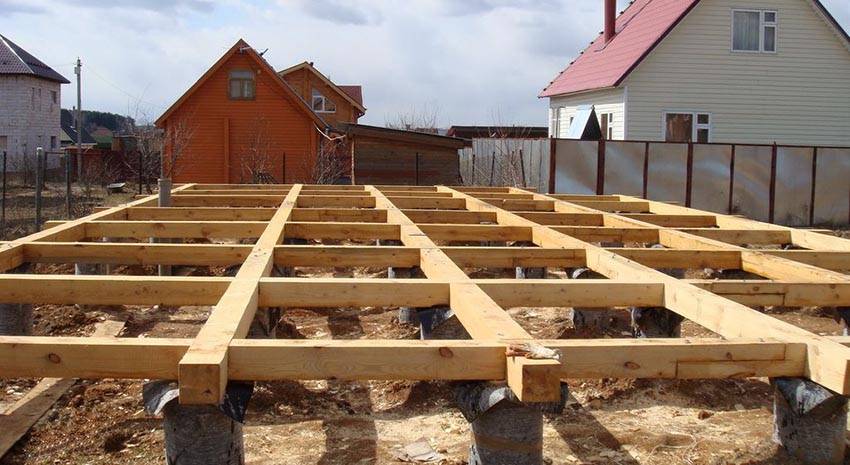

Деревянная конструкция ростверка

Есть два варианта устройства пояса из пиломатериалов:

  • При устройстве основания здания создается одинарный или двойной настил из предварительно обработанных бревен, который устанавливается на распланированную щебневую площадку. Этот вариант раньше использовался для возведения небольших строений из пиломатериалов;
  • Выполняется крепление ростверка из бруса на столбчатом фундаменте. Однако конструкция не обладает высокой прочностью, поскольку дерево не самый надежный стройматериал, поэтому она чаще всего применяется при создании навесов и беседок.

Видео: устройство ростверка для деревянного дома

https://www.youtube.com/embed/

Металлический пояс для фундамента

Металлическая обрешетка изготавливается из швеллера, двутавра или квадратного профиля и обладает высокой прочностью и жесткостью. Как правило, данная конструкция используется при устройстве свайно-винтовых оснований для одноэтажных домов. Швеллер устанавливают на оголовки опор, и фиксируют посредством сварочного соединения.

Металлический ростверк на бетонных колоннах

Пояс из металла используют в основном в висячем варианте. Однако в последнее время такие конструкции применяются очень редко, поскольку из-за тяжести материала требуется привлечение подъемной спецтехники, что экономически невыгодно. К тому же металл подвержен риску возникновения коррозийных процессов.

Это интересно: Как сделать опалубку для фундамента: рассмотрим по пунктам

Минусы и плюсы свайного фундамента

Теперь подробнее поговорим о достоинствах и недостатках свайного фундамента. К неоспоримым достоинствам можно отнести следующие аспекты:

  • Возможность возведения фундамента на участках со сложным рельефом и большим уклоном. Там, где для других видов фундаментов пришлось бы разориться на бетон, или же потратить много денег на земляные работы, выравнивая участок, сваи на голову обыгрывают своих конкурентов, так как свайный фундамент не имеет практически никаких ограничений по перепадам высот.
  • Возможность использования свай практически на любых грунтах – он будет устойчив как на заболоченной местности, так и на глинистых грунтах. Закладывание фундамента на сваях целесообразно, когда верхний слой почвы отличается малой несущей способностью и значительной толщиной:
  1. На черноземных, плодородных и заиленных землях, рядом с лесными угодьями.
  2. В болотистой местности, на торфяниках, песчано-глинистых плывунах, глинах и суглинках в пластичном состоянии.
  3. На солончаках, просадочных грунтах.
  4. В регионах с вечной мерзлотой, при значительной глубине промерзания.
  5. В районах с высоким УГВ (уровнем грунтовых вод), с угрозой подтопления.
  6. На лесовидных почвах, теряющих прочность при насыщении водой. Во всех указанных случаях нагрузку от дома необходимо передать на плотные слои грунта. Ленточные фундаменты или утепленная шведская плита при такой глубине становятся экономически невыгодными, да и попросту, такие фундаменты могут оказаться непрочными.
  • Небольшая трудоемкость работ. Если рассматривать винтовые сваи, то процесс монтажа заключается в завинчивании свай в грунт. Как правило, с этой работой может справиться два человека без использования специальной техники. Отсюда вытекает еще один плюс – возможность проведения работ своими руками без привлечения наемных специалистов.
  • Высокая скорость работ. Фундамент из винтовых свай может быть возведет за один день, а уже на следующий день можно проводить дальнейшие работы по возведению дома.
  • Низкая стоимость. Готовый фундамент из буронабивных или винтовых свай обойдется на порядки дешевле других видов фундамента.

Существуют у такого вида фундамента и минусы:

Пониженная несущая способность свай по сравнению с другими видами фундаментов. При неправильном расчете нагрузки на сваи, они могут просесть, повредив каркас строения

Поэтому перед выбором вида фундамента важно сделать все необходимые расчеты и убедиться, что будущий фундамент будет способен нести нагрузки от строения. Если для стройки выбраны винтовые сваи, но при этом вы планируете построить тяжелый дом, то выходом из этой ситуации будет использование винтовых свай диаметром больше чем 133 мм (стандартный диаметр винтовых свай). При этом проблемой является то, что многие компании, работающие на рынке, не имеют возможности и специальной техники для монтажа таких свай

Отсутствие подвала

При этом проблемой является то, что многие компании, работающие на рынке, не имеют возможности и специальной техники для монтажа таких свай. Отсутствие подвала

В домах на свайных фундаментах нет возможности организовать полноценный подвал, так как при монтаже фундамента не происходит выемки грунта под домом. Однако, при расположении домов на большом уклоне, получится организовать хозяйственные помещения в образовавшемся пространстве.

Необходимость дополнительного утепления цоколя здания. Минусов свайных фундаментов является продуваемый цоколь строения. Это создает обязательную необходимость (в отличие от бетонных фундаментов) в утеплении.

Утепление ростверка

Теплоизоляция дает возможность препятствовать потере тепла через основание здания. Утеплителем для ростверка могут выступать пенополиуретановые составы (напыляются), экструдированный пенополистирол, пенопласт в плитах и т.д. Минеральную вату не применяют, так как она впитывает влагу и быстро разрушается.

Выбирая теплоизоляционный материал, учитывают такие требования: теплопроводность минимум 0.035Вт/мк, водопоглощение максимум 4%, хороший уровень звукоизоляции, стойкость к агрессивным средам и грызунам.

Плиты крепят к нижней и верхней частям ростверка дюбель-гвоздями или клеем, сверху устанавливают армирующую сетку, штукатурят либо отделывают другим методом. Обязательно выполняется отмостка для сохранения герметичности и отвода влаги от фундамента.

Бетонный ростверк – прекрасный вариант устройства фундамента, актуальный в строительстве самых разных зданий на различных ландшафтах. При условии правильного выбора материалов и соблюдения технологии монтажа все работы вполне возможно выполнить самостоятельно, обеспечив качественное, надежное и прочное, основание.

Как построить свайно-ростверковый фундамент — пошаговая инструкция

Какой фундамент выбрать для строительства дома, зависит от многих факторов: глубины залегания подземных вод, характера грунта, конструкции дома, материалов, из которых он строится и т.д. Одним из популярных видов фундаментов является свайно-ростверковый, имеющий высокую несущую способность.

Свайный фундамент: сфера применения

Свайно-ростверковый фундамент неприхотлив к виду грунта. Его можно использовать на неустойчивых или подвижных почвах, на слабых грунтах, малопрочных или сильносжимаемых, в местах с высоким уровнем подземных вод.

Часто грунт может вспучиваться из-за глубокого промерзания. В этом случае данный тип фундамента также будет выходом.

Система свай, заглубленных в грунт на 50 см ниже уровня промерзания (обычно от 1,5 м до 3 м в глубину), перераспределяет нагрузку от здания на нижние слои почвы, более плотные и прочные.

Ограничения к применению свайных фундаментов заключаются в том, что могут возникнуть проблемы в горизонтально-подвижных грунтах (просадочных, набухающих) из-за небольшой стойкости к опрокидыванию.

Специалистами рекомендуется применение его для строительства легких кирпичных зданий, сооружений из клееного бруса, оцилиндрованного бревна, пенобетонных блоков, на металлических каркасах. Высотные здания, имеющие больше 9 этажей, также не обходятся без свайных несущих конструкций.

Устройство фундамента на сваях

Главным конструктивным элементом данного типа фундамента являются сваи – длинные столбы из дерева (дуба, лиственницы, сосны, кедра), железобетона или стали. Один конец сваи заострен, на деревянных сваях он защищен стальным наконечником. Верхний конец имеет стальное кольцо, предохраняющее от повреждений при вбивании в землю ударами молота.

Между собой сваи связываются специальной конструкцией, которая называется ростверк – промежуточное звено между подземной и надземной частями постройки, придающее жесткость всему фундаменту. На него опирается строящееся здание, при этом происходит распределение нагрузки. Ростверк может быть низким, высоким или промежуточным.

Достоинства и недостатки свайных фундаментов

Как и другие несущие конструкции, свайно-ростверковый фундамент имеет достоинства и недостатки.

Основные преимущества свайного фундамента:

  • имеет высокую несущую способность;
  • неприхотлив к видам грунта;
  • почти не требует подготовки строительной площадки и выполнения трудоемких земляных работ (рытья котлованов, траншей) – всего лишь несколько ям для свай.

Недостатки свайных фундаментов:

  • невозможность устройства подвального помещения;
  • сложности при обустройстве цокольного этажа;
  • необходимость возведения «забирки», заполняющей пространство между сваями;
  • необходимость использовать специализированную технику для забивания свай.

Этапы строительства свайного фундамента

Процесс строительства свайно-ростверкового фундамента можно представить в виде нескольких этапов:

  1. Рассчитывают проект несущих стен и подготавливают чертежи фундамента, проводят разметку на грунте (о разметке читайте тут).
  2. Забивают сваи в местах разметки с помощью копрового молотка (либо ввинчивают в грунт винтовые сваи) или с помощью бензобура бурят скважины для последующей заливки железобетонных свай.
  3. Изготавливают деревянную опалубку для заливки ростверка и выступающих над уровнем почвы верхних частей свай. Если делают заглубленный ростверк, то готовят траншеи, в которые будет заливаться монолитная конструкция. В скважины вставляют асбестовые трубы или устраивают чехол из пленки ПВХ, рубероида, оцинкованной стали. Внутри опалубки закрепляют каркас из арматуры, при этом арматура свай соединяется с арматурой ростверка.
  4. Заливают бетоном сваи и ростверк таким образом, чтобы арматура была погружена в бетон. Заливку производят слоями, уплотняя бетон штыкованием.
  5. Выдерживают определенное время, необходимое для застывания бетона, и демонтируют опалубку. Рекомендованная высота ростверка – не меньше 30 см, ширина – примерно 40 см (немного шире толщины стен здания).

В результате получается прочная и надежная основа для малоэтажного дома.

Особые требования по качеству и прочности предъявляются к бетону, предназначенному для заливки ростверка и свай: марка смеси должна быть не меньше М-200 (для дома из 1 или 2 этажей). Если же дом строится на неустойчивых почвах или близко проходят грунтовые воды, нормативы требуют использовать бетон марок М-250, М-300.

В составе смеси не должно быть битого кирпича, остатков конструкций из гипса, шлака или золы. Возможно наполнение только чистым речным песком и щебнем (20-40 мм).

Стоимость закладки СПФ

Это не самое дешевое решение, но экономически и эксплуатационно оно более выгодно, чем некоторые другие традиционные технологии. Без детальных расчетов ни один специалист не возьмется называть даже приблизительную стоимость будущей конструкции. Для примерного определения стоимости учитывается марка бетона, размеры и материал свай, толщина плиты и другие исходные данные. Нужно учитывать затраты на транспортировку стройматериалов и работу специальной техники.

Дом на свайно-плитном фундаменте.

Без услуг специалистов при возведении СПФ даже в частной застройке обойтись практически невозможно, они понадобятся хотя бы на начальном (проектировочном) этапе.

Расчет ростверка

Расчет ростверка свайного фундамента выполняется примерно так же, как и вычисления для ленточного типа опорной части дома. Чтобы рассчитать ширину ленты потребуется воспользоваться формулой:

В = М/L*R, где

B — необходимая ширина ростверка;

М — масса дома (за вычетом массы свай);

L — длина ростверка;

R — несущая способность грунта (слоя у поверхности).

Этот расчет подойдет для ленты, расположенной непосредственно на земле или с небольшим заглублением. Для висячего ростверка расчет будет более сложным, выполнять его самостоятельно проблематично.

Армирование ростверка

Подобрав ширину ростверка буронабивного фундамента, необходимо грамотно его армировать. Можно использовать требования к стальным стержням из СП «63.133301.2012».

В качестве материала для армирования выбирают пруты класса А400 (Alll). Максимально допустимый диаметр рабочих прутов — 40 мм. Минимальные значения приведены в таблице.

Вид арматурыДиаметр прутов
Продольная (рабочее)длина стороны ростверка меньше 3мобщее сечение всего армирования = 0,001*В*H, где B— ширина ростверка, а H — высота. По площади сечения диаметр находят с помощью сортамента арматуры. Количество стержней принимается четным (одинаковое число сверху и снизу). Диаметр назначают не менее 10 мм
длина стороны ростверка больше 3мто же, но диаметр назначают не менее 12 мм.
Поперечное (горизонтальное)6 мм
Вертикальное при высоте ростверка меньше 80 см6 мм
Вертикальное при высоте ростверка больше 80 см8 мм

Пример расчета свайного буронабивного фундамента

Исходные данные для расчета:

  • одноэтажный кирпичный дом с мансардой, толщина стены 380 мм;
  • размеры в плане 7 на 9 метров, внутренних несущих стен нет (только перегородки), высота этажа 3 м;
  • кровля стропильная мансардная с покрытием из металлочерепицы;
  • грунты на участке — полутвердая глина с коэффициентом пористости 0,6, залегает на 3 м, R = 72 т/м2, fin = 3,5 т/м2 (взято значение для глубины 1 м).

Сбор нагрузок удобнее выполнять в табличной форме. Необходимо не забывать коэффициенты по надежности.

НагрузкаВеличина, кг
Наружные кирпичные стены 380 мм(9 м(длина)*2 шт + 7 м (ширина)*2 шт)*4,5м(высота на первом этаже + на мансарде)*0,38 м*1800 кг/м3 (плотность кирпича)*1,2 (коэффициент) = 118200 кг
Перегородки из гипсокартона без шумоизоляции высотой 2,7 м (от пола до потолка)30 м (длина на весь дом)*2,7 м (высота)*27,2 кг*1,2 = 2645 кг
Железобетонные монолитные перекрытия толщиной 200 мм2шт (на 2 этажа) *7 м (ширина дома )*9 м (длина дома)*160 кг/м2 (средняя масса перекрытия на кв. м) *1,3 = 26210 кг
Кровля7 м*9 м*60 кг (масса кв. метра кровли из металлочерепицы) *1,2 (коэффициент надежности) /соs30ᵒ (угол наклона ската) = 5215 кг
Полезная нагрузка на перекрытия (2 шт., пол первого и пол второго этажей)2 шт *7 м*9 м*150 кг/м2 (нормативное значение для жилья) *1,2 = 22680 кг
Снег (нормативное значение снеговой нагрузки взято для г. Москва)7м*9м*180 кг (нормативное значение) *1,4/cos30° = 13050 кг

Ростверк предварительно принимаем шириной 0,4 м и высотой 0,5 м. Длина буронабивной сваи предварительно — 3 м, сечение диаметром 40 см, устанавливаются с шагом 1,5 м.

Количество свай = 32 м (L, длина ростверка)/1,5 м (шаг свай) +1 = 22 шт. (округляем до целых в меньшую сторону). S = 3,14*0,42/4 (формула площади через диаметр, см. ранее) = 0,126 м2.

Масса ростверка: 0,4м *0,5 м *32 м (длина) *2500 кг/м3 (плотность ж/б)* 1,3 (коэффициент) = 20800 кг.

Масса свай: 22 шт.*3 м *0,126 м2 *2500 кг/м3 *1,3 = 27030 кг.

Суммарная масса всего дома = 235830 кг = 236 т.

Нагрузка на погонный метр = Q = 236 т/32 м = 7,36 т/м.

Устройство столбчатого фундамента с ростверком

Устройство основания под будущую постройку выполняется по следующему алгоритму:

  • очистка территории от растительности с последующей обработкой химикатами;
  • разметка участка на основании проекта;
  • создание отверстий для будущих столбов;
  • трамбование грунта на дне ямы;
  • создание песчаной подушки высотой не менее 15 см;
  • укладка геотекстиля;
  • засыпка щебнем;
  • выполнение опалубки для каждой ямы;
  • накрывание полиэтиленом опалубочной системы;
  • создание каркаса для армирования свай;
  • формирование столбов путем заливки в отверстия бетона;
  • обработка поверхности столбов битумной мастикой;
  • монтаж опалубки между железобетонными столбами для создания ростверка, высота которой должна превышать высоту будущей конструкции на 5-10 см;
  • устройство песчаной подушки;
  • бетонирование ростверка с армированием конструкции;
  • создание гидро- и теплоизоляции.

Сборный ростверк применяют для возведения таких построек, где срок службы не превысит 20 лет

Земельные работы

Работы сводятся к освобождению от растительного слоя. Вдоль всего периметра разметки выкапывается неглубокая канавка, и готовятся выемки под столбы-основания в установленных точках. Углубления выполняют на полную глубину промерзания грунта (берутся данные по региону) плюс дополнительно на подушку 20 см. Столбик соответствует толщине стены, поэтому яма должна иметь аналогичный поперечный размер и дополнительно с каждой стороны по 20 см. Эти дополнительные отступы позволят без затруднений установить опалубку и распорки.

В яму укладывают подушку (смесь щебня и песка) на всю площадь дна, то есть вокруг сваи останется свободная часть подушки, выступающая за основание на 10-20 см. Дальше производят трамбовку с добавлением приличного объема воды. Сверху насыпку закрывают прокладкой (полиэтилен или рубероид), которая при заливке подготовленного углубления удержит воду и не позволит уйти ей в почву из бетона. Иначе прочность столба снизится.

Пошаговая инструкция по изготовлению фундаментного основания с ростверком

Прежде чем сделать свайно-ростверковый фундамент своими руками вам следует внимательно ознакомиться с инструкцией, в которой приводится подробный (пошаговый) план его обустройства.

Содержащиеся в этой инструкции указания предполагают выполнение следующих рабочих операций:

  • разметка участка застройки;
  • земляные работы;
  • монтаж свайных опор с учетом глубины заложения;
  • обустройство связующей ленты (ростверка).

Рассмотрим каждый из указанных пунктов пошаговой инструкции более подробно.

Разметка фундамента и мест установки свай

Разметка участка под фундамент производится в следующей последовательности:

  • Сначала удаляются верхние (плодородные) пласты почвы, которая складывается затем в специально отведённом под неё месте строительного участка.
  • После этого площадка под фундамент тщательно выравнивается (то есть осуществляется её планировка).
  • Вслед за этим посредством колышков и тонкой бечевы размечаются границы будущего фундаментного основания дома (внутренняя и внешняя).
  • По окончании разметки границ основания можно перейти к обозначению точек установки свайных опор, которые ещё на стадии подготовки проекта должны быть прорисованы на плане постройки с указанием точных расстояний между ними.

Земляные работы и монтаж свай

Порядок проведения земляных работ определяется типом используемых при строительстве опорных элементов, в качестве которых чаще всего используются сваи винтового или буронабивного типа.

В случае винтовых опор необходимости в подготовке специальных приямков, как правило, не возникает. Они вворачиваются в землю посредством специальных механических приспособлений или вручную. В процессе монтажа оголовки винтовых свай выставляют на одном заранее обозначенном с помощью шнурка уровне.

Для монтажа буронабивных свай вам потребуются специальные механизмы, которые могут быть заменены обычным ручным буром с исполнительным инструментом подходящего диаметра. Производимые с их помощью работы осуществляются в следующем порядке:

Сначала этими приспособлениями в нужных точках разметки бурятся скважины под опоры с учётом параметров их заложения.

После выравнивания стенок скважин на них монтируются элементы ограждающей конструкции (опалубки).
Вслед за этим в отгороженное опалубкой пространство опускается арматурный каркас (он предварительно изготавливается из четырёх толстых продольных прутьев, связанных между собой с помощью отожжённой проволоки).

В завершении этой стадии работ производится заливка жидкого бетона, подготовленного любым удобным для вас способом.

Обустройство ростверка

Порядок подготовки связующего основания зависит от типа материала, выбранного для его изготовления. Так, ростверк из металлических профилей просто приваривается к хорошо выровненным оголовкам свай.

При изготовлении небольшого по высоте железобетонного ростверка сначала по всей длине будущей малозаглублённой ленты делается подсыпка из щебня толщиной порядка 15 см.

Затем поверх этой подсыпки монтируется опалубка из деревянных щитов или досок с частичным погружением её стенок в грунт.

Высота элементов ограждения выбирается исходя из заложенных в проекте параметров цокольной конструкции. Сборка щитов и их крепление посредством перемычек и упоров полностью аналогичны соответствующим операциям, производимым при обустройстве опалубки ленточного фундамента.

Армирование формируемой железобетонной конструкции осуществляется точно таким же образом, как это делалось при усилении обычного ленточного фундамента с той лишь разницей, что в этом случае добавляется перевязка с выпусками из свай.

При её формировании свайные выпуски различной длины сначала загибаются, после чего один ряд приваривается к нижнему армирующему поясу ростверка, а второй соответственно – к верхнему.

При обустройстве ростверка не следует забывать о необходимости оставлять вентиляционные продухи, также о закладке труб и коробов, которые необходимы для подводки к дому инженерных коммуникаций.

Работы по монтажу свайного фундамента своими руками

Чтобы установить железобетонные сваи не обойтись без специальных материалов, инструментов, сметы, расчеты и проект. Осуществить расчет параметров самостоятельно трудно, но можно воспользоваться онлайн-калькулятором или помощью профессионала.

Как выбрать разновидность свай

В зависимости от того, как сваи будут погружаться в грунт, можно выбрать несколько разных опор. Следует учитывать несколько моментов: качество грунта, на какую глубину будут залегать опоры. Какая техника и инструменты будут использоваться. Если основание необходимо для строительства тяжелого дома, опоры одни. Когда в проекте предусмотрена бетонная лестница на сваях варианты должны быть другими.

Типы свайных фундаментов:

  • Забивные – в грунт погружаются путем молотов, вдавливания.
  • Оболочечные – сваи полое, сначала с помощью вибропогружателя их помещают в грунт, а затем заливают смесью из бетона.
  • Винтовые – опоры стальные, на поверхности лопасти, именно благодаря ним они как бы ввинчиваются в землю.
  • Набивные – простой и распространенный вариант, выбуривается отверстие, в него ставится арматура, заливается бетон.

Расположение свай в почве может быть разным: кустами, лентами по периметру, в важных точках. Для строительства частных домов подходят винтовые, стальные или железобетонные набивные сваи.

Как делается разметка на будущем участке

Как только проект готов, геологические изыскания проведены, пора перейти к подготовке объекта. Будущая площадка очищается от всего ненужного, выравнивается, делаются разметки. Геодезическими инструментами проектное расположение свай выносится на объект.

Способ бурения

Рыть траншеи можно каким угодно способом. Это может быть бур. Минимальная высота полтора метра, диаметр от 15 сантиметров до 40. Чтобы повысить устойчивость будущего здания в процессе работы диаметр скважины незначительно расширяется.

Если бурением фундамента занимаются своими руками, к буру рекомендуется привязать уровень. После совершения каждого оборота контролируется вертикаль.

Минимальное расстояние между каждой опорой дома – это сумма трех сечений опор. Так, например, диаметр свай 40 сантиметров, значит минимальный шаг равняется 120 сантиметрам. Однако расчеты рекомендуется проводить строго до того, как начинается бурение, забиваются сваи.

Как делать каркас из арматуры

Когда сваи уже армированы можно приступать к следующему этапу – заливание бетоном. Понадобятся стальные пруты сечение которых равняется 12 миллиметрам. На расстояния миллиметра друг от друга они соединяются с помощью этих самых прутьев. С этой же целью может использоваться вязальная проволока, ее сечение равняется восьми миллиметрам.

Заливка из бетона

Сваи из бетона для фундамента изготовить самостоятельно своими руками не трудно. Способов получения необходимого материала два: приобрести готовый на заводе, изготовить самостоятельно. Слоями бетона постепенно заполняется каждая свая, затем они вибрируются, подвергаются уплотнению арматурой. Как только бетон полностью застыл опалубка монтируется для монолитного ростверка.

Фундамент, который был изготовлен с использованием свай – это способ, позволяющий возвести прочное и надежное здание, которое сможет прослужить ни один десяток лет. Но все это только при условии того, что проект был составлен и выполнен правильно, были учтены все нюансы, использовались лучшие технологии.

Что такое свайно-ростверковый фундамент?

Свайно-ростверковый фундамент — это опорная конструкция, состоящая из системы вертикальных опор (свай), входящих в жесткий контакт с плотными слоями грунта (глинистыми, крупнообломочными или скальными), и наружного пояса обвязки, несущего стены дома и передающего нагрузку на сваи.

Все вопросы и методики строительства свайно-ростверковых оснований регулируются СНиП 2.02.03-85. Существуют разные варианты конструкции, в которых используются те или иные виды свай, размеры и материал ростверка.

Сочетания этих элементов дают возможность получить наиболее подходящую конструкцию фундамента, обладающую оптимальным набором параметров для заданных условий.

ОБРАТИТЕ ВНИМАНИЕ!

Свайно-ростверковый фундамент очень похож на свайно-ленточный тип, что вызывает немало споров и разночтений. Некоторые специалисты объединяют их в единую группу, другие принципиально делят их по способу опоры ленты. Общего мнения они так и не достигли, что необходимо учитывать при изучении специальной литературы.

С монолитным ростверком

Свайный фундамент с монолитным ростверком представляет собой систему свай, погруженных в грунт на необходимую глубину.

На верхней части устанавливается монолитный железобетонный ростверк, который имеет со сваями общий арматурный каркас и максимально жестко связан с ними.

Внешне ростверк выглядит как некое подобие традиционной ленты, но разница между ними в том, что лента передает нагрузку на поверхность грунта, а ростверк распределяет ее по системе вертикальных опор и, через них, на плотные слои грунта.

При этом, в большинстве случаев, габариты о общие параметры у ленты и ростверка мало отличаются и обладают практически равными возможностями. Свайно-ростверковый фундамент такого типа представляет собой максимально жесткую конструкцию, способную выдерживать все внешние нагрузки.

В частности, такое основание отлично себя зарекомендовало на проблемных грунтах, расположенных на склоне. Подобна конструкция — единственная, способная выполнять свои функции в подобных условиях.

Пробуривание скважин

Высчитывается необходимое количество свай, которые будут задействованы. Их количество можно вычислить, отталкиваясь от веса будущего сооружения и общей нагрузки. Величина внутренних свай будет вычисляться исходя из нагрузки, которую создают стеновые перегородки, пол и кровля.

Производя вычисления, следует принять во внимание тот факт, что ручной бур имеет максимальный диаметр триста миллиметров. Он продается на любом строительном рынке или в магазине

Длина стержня у бура регулируется, что допускает бурить скважины до пяти метров. Расположение режущих лопастей у бура устроено так, чтобы при работе приложенное усилие было незначительным. В промышленности стали изготавливать ручные буры, способные существенно уширять нижнюю область скважины. Кроме этого, при бурении происходит образование опоры для сваи, что в свою очередь помогает, сэкономить на бетоне, так как количество необходимых свай сокращается.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
