Как устроена отмостка
Основой отмостки является подстилающий слой, поверх которого наносится покрывающий слой. Нередко для их создания используются разные материалы. Для обеспечения водоотведения от стен строения поверхность отмостки должна иметь небольшой уклон.
Покрывающий слой часто делают из бетона. В этом случае поверхность базового слоя должна быть горизонтальной, уклон же поверхности покрывающего слоя создается тогда, когда заливается бетон. Стандартная величина уклона составляет пять сантиметров на один метр.
Подстилающий слой чаще всего делают из глины, щебня либо гравия. Наиболее практичным материалом является мятая глина благодаря тому, что она плохо пропускает воду. Обычно подстилающий слой делают толщиной от 0.25 до 0.3 метра. При использовании глины достаточной толщиной для подстилающего слоя будет от 0.15 до 0.2 метра.
Если при создании подстилающего слоя используется щебень либо гравий, то между ним и покрывающим слоем должен пролегать слой песка толщиной от 0.07 до 0.1 метра.
Покрывающий слой делают из прочного и водонепроницаемого материала – натурального камня, асфальта, бетона. В некоторых случаях для этого применяется кирпич, либо плитка для тротуаров.
Подготовка к работе
Первым шагом при подготовке является установление главных параметров будущей конструкции. Стандартная минимальная ширина отмостки составляет 0.6 метра. Однако при ее проектировании необходимо учитывать следующие факторы, в том числе относящиеся к особенностям архитектуры и дизайна строения:
- Положение грани карниза крыши дома: край отмостки должен выступать за эту грань не менее чем на 0.25-0.3 метра. Это предотвратит сток воды с крыши на грунт при отсутствии водостока или проблемах с ним.
- Сочетаемость отмостки с общим дизайном строения и окружающим ландшафтом.
- Особенности грунта вокруг здания. Так, если дом окружает просадочный грунт, то минимальная рекомендуемая ширина отмостки составляет один метр. Такой размер обеспечивает удобство применения отмостки в качестве дорожки.
- Особенности климата местности, в которой расположен дом.
- Материалы, которые предполагается использовать для строительства отмостки. Так, если делать покрывающий слой из тротуарной плитки, то уклон можно сделать меньшим, чем в случае использования щебня.
После установления приемлемого в данной ситуации значения ширины отмостки необходимо определить угол ее наклона. Для обеспечения эффективного водоотведения величина этого угла должна лежать в пределах между двумя и пятью градусами.
Наклон отмостки может создаваться как в процессе закладки подстилающего слоя, так и во время монтажа внешнего покрытия. Выбор того или иного подхода определяется применяемыми материалами.
Материалы и инструменты
Следующим шагом подготовки строительства отмостки является расчет необходимого объема материалов и подбор нужных инструментов. Для закладки нижнего слоя нужен щебень, песок или глина.
Наиболее распространенным материалом для покрывающего слоя является бетон. Если предполагается использовать в строительстве отмостки именно его, то понадобятся следующие инструменты и дополнительные материалы:
- бетономешалка либо корыто для размешивания цементного раствора;
- проволока;
- арматурные прутья;
- штыковые лопаты для копки грунта и совковые лопаты для работы с раствором;
- линейка или рулетка;
- уровень.
Зачем нужна отмостка?
На устойчивость дома влияет состояние фундамента и цокольной части. Целостность и надёжность – это ключевые характеристики для покрытия, обустроенное по всему периметру постройки.
Главные задачи полосы, которая вплотную окружает строение:
- Отведение вод после таяния снега или дождя от стен и основания сооружения для недопущения снижения его каркасной жёсткости;
- Декоративная деталь благоустройства участка, своеобразный тротуар по периметру здания после облицовки его тротуарной плиткой, натуральным или искусственным камнем;
- Приостановка смещения грунта из-за сдвигов земляных слоёв, просадки почвы либо её вспучивания. Отмост снижает напряжение на дом при возникновении этих процессов;
- Исключается рост растительности или газонной травы вблизи стен строения. Снижается риск повреждения основания корневой системой кустарников и деревьев;
- Сохранение температуры фундаментной части, особенно при обустройстве утеплённой отмостки вокруг дома своими руками. В холодное время к фундаменту выдвигаются высокие требования – температура нужна стабильная, без резких скачков.
Отмостки из глины, щебня и других материалов
Защитные периметры из песка и бетона пользуются наибольшей популярностью, но при этом нередки и другие технологические решения.
Отмостка из щебня создается из последовательности слоев:
- глина – 0,1-0,15 м;
- гидроизоляционные материал;
- крупный песок – 0,1-0,15 м;
- геотекстиль;
- щебень.
Отмостка с применением щебня создается в самых разных вариациях
Как сделать отмостку вокруг дома своими руками из тротуарной плитки:
Последовательность слоев та же, но есть особенность. Чтобы тяжелые камни тротуарной плитки не сползали по уклону, периметр отмостки потребуется выложить бордюрным камнем или чем-то похожим на него.
Создаваемый бордюр монтируют в бетонный замок, чтобы избежать деформации «ограждения» под весом основной отделки.
Можно поэкспериментировать и с «мягкими» решениями. Самая простая отмостка вокруг дома такого типа делается по следующей схеме:
- В траншею, вырытую под уклоном, укладывается рулонный гидроизолирующий материал.
- Часть земли насыпают обратно.
- Поверхностный слой делают из гальки или гравия.
Также возможны комбинации методик, позволяющие достичь оптимального эстетического и функционального эффекта.
Самое главное, что все работы достаточно просто провести самостоятельно. Ведь здесь не требуется особый профессионализм, спецоборудование или определенные навыки. Все что необходимо мастерам – 2-4 дня свободного времени и желание качественно и недорого сделать отмостку вокруг дома.
Отмостка вокруг дома своими руками
Толщина отмостки вокруг дома
Толщина покрытия отмостки – единственный параметр конструкции, который не регламентируется нормативами. Ширина полужесткой отмостки задается толщиной используемого облицовочного материала. А толщина отмостки вокруг дома из бетона и асфальтобетона надо вычислить, это необходимо для определения объема раствора, который будет использоваться в процессе монтажа.Чтобы точно просчитать толщину отмостки необходимо перемножить минимальную толщину армированного бетона (около 70 мм), величину уклона и ширину ленты, а затем разделить на 100. К полученному число нужно добавить толщину бровки – это и будет толщина у цоколя.
Что такое отмостка дома
Отмостка – это покрытие по периметру дома, предназначенное
для защиты фундамента, цоколя и подвала от воды. Делается из водонепроницаемого
материала под уклоном от фундамента.
Для чего нужна отмостка вокруг дома (функции):
гидробарьер – защита фундамента здания от воздействия влаги.
В первую очередь дождевая и талая вода с помощью отмостки отводятся в сторону
от фундамента. Кроме того, наличие отмостки сообщает теплоизоляционные свойства
фундаменту;
комфорт – отмостку можно использовать как дорожку вокруг
дома. Широкая отмостка может стать основанием для обустройства возле дома зоны
отдыха или террасы. При правильном расчете нагрузки, по отмостке можно
организовать движение авто или его стоянку;
эстетичность – оформление дизайна участка и придомовой
территории, придание строению завершенности.
И ещё
отмостка стабилизирует воздушно-газовый режим в почве, окружающей фундамент. В состав
грунта неизменно входит кислород, который нужен для роста растений и обеспечения
жизнедеятельности почвенных микроорганизмов. Крупные вредители также создают
ходы для поступления воздуха в почву;
исключает вероятность повреждения фундамента вследствие морозного пучения
грунтов. Оно происходит из-за того, что вода, застывая в почве в холодное время
года, увеличивает его объем. Пучение грунта само по себе не несет никакой
угрозы, однако создает значительную боковую нагрузку на фундамент дома,
результатом которой может стать перекос фундамента дома, что в конечном итоге
приведет к разрушению стоящего на нем здания. Таким образом, устройство
отмостки позволяет более равномерно распределить нагрузку.
Для чего нужна отмостка
Если вы хотите, чтобы фундамент вашего дома был прочным и долговечным, необходимо предусмотреть эффективную защиту основания от воды, являющейся основной причиной разрушения всех типов бетонных фундаментов.
Совет эксперта! Полноценная защита бетонного основания от влаги возможна лишь в случае одновременного использования трех видов водоотводов – дренажного, ливневого и отмостки.

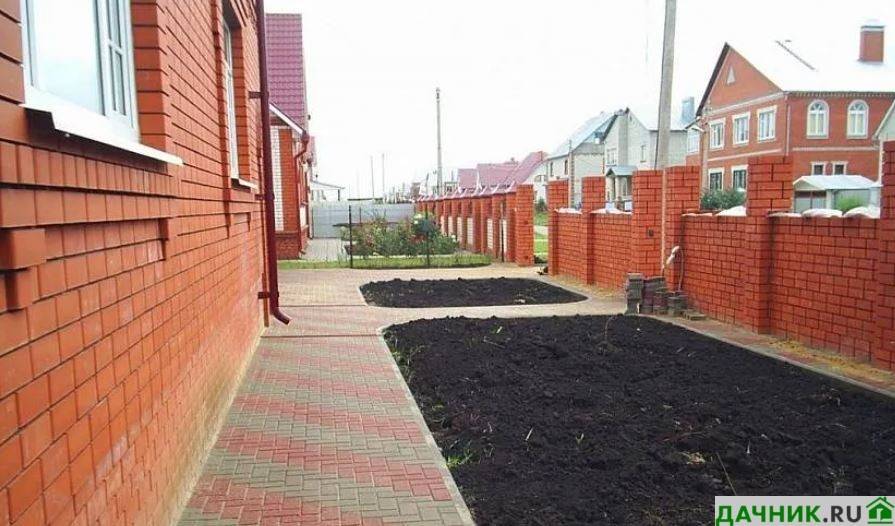

Рис 1.1: Отмостка из тротуарной плитки
Дренажный водоотвод представлен расположенными в земле, по периметру основания, трубами, которые защищают бетонное основание от грунтовых вод. Глубинные дренажные трубы необходимо прокладывать при строительстве плитных и ленточных фундаментов.
Ливневой водоотвод состоит из труб, расположенных по периметру крыши дома. Данная система отвечает за сбор и отвод дождевой воды, стекающей во время атмосферных осадков с крыши дома.
Ливневой водоотвод потеряет львиную долю своей полезности, если вокруг дома не будет размещена отмостка. Функциональное назначение отмостки – отвод поверхностных вод, так называемой верховодки, от стен и фундамента дома на расстояние более 1-го метра.
Под понятием “верховодка” подразумеваются воды, образовавшиеся в результате таяния снега, и дождевые воды, которые стекают по трубам ливневого водоотвода на выполняется в виде ленты толщиною около 1 метра, которая повторяя все контуры здания опоясывает периметр его стен.
Совет эксперта! Отмостка может быть монолитной – изготовленной посредством заливки опалубки бетоном, либо сборной конструкцией – сделанной из природного камня, брусчатки либо тротуарной плитки.
Отмостка вокруг дома обладает не только функциональным назначением – помимо защиты фундамента и цоколя дома от поверхностных вод, она также играет немаловажную декоративную роль.
Отмостка, если она изготовлена из качественных, эстетически привлекательных стройматериалов – плитки либо камня, значительно улучшает визуальное восприятие дома, придавая его дизайну завершенность и богатство.
Подготовка основания, разметка и устройство гидрозамка
Перед тем как делать отмостку вокруг дома из бетона, вы должны подготовить основание. Для этого снимается верхний слой грунта, удаляются камни и корни. Под подложкой следует устранить активность методом использования гербицидов. Учитывая тот момент, что отмостка превышает край ската кровли на 200 мм, следует воспользоваться отвесом для того, чтобы обозначить границы конструкции. Для разметки необходимо натянуть на забитые по углам колышки верёвку. Для того чтобы избежать ее провисания, необходимо установить промежуточные колья, расстояние между которыми составит 6 м.
Для того чтобы определить уклон отмостки, необходимо установить дополнительные маяки на цоколе (натянуть верёвку). Крепление осуществляется через каждый метр. Затем можно переходить к устройству гидрозамка. Для этого укладывается 150-мм слой жирной глины, которую можно заменить геотекстилем.
Плёнка не должна порваться, для этого на дно траншеи засыпается 100-мм слой песка. Поверх пленки засыпается еще один слой песка. Песок необходимо разровнять, увлажнить и уплотнить. Если же вы решили работать с глиняным гидрозамком, то песчаный слой должен быть один. При укладке пленки необходимо избегать ее натяжения, она должна свободно передвигаться вместе с почвой.
Если вы задались вопросом о том, как правильно делать отмостку вокруг дома, то должны помнить о том, что возле гидрозамка лучше уложить хороший дренаж. Для этого выкапывается траншея, глубина и ширина которой равны 100 мм и 200 мм соответственно. На дно засыпается щебень, далее укладывается труба, которую необходимо обернуть геотекстилем. Это увеличит скорость отвода воды. Многие пренебрегают этим этапом работы, но на практике это выливается в то, что вода уходит под фундамент, а при замерзании увеличивает давление на него.
Площадь
Площадь отмостки — это площадь конструкции в горизонтальном сечении по внешней границе. Если периметр дома имеет форму прямоугольника, площадь отмостки можно получить путем умножения стороны Д на его периметр: 1.004*(2*10+2*10) = 40,16 м2.
В том случае, когда строение обладает нестандартной конфигурацией, при определении ее разбивают на несколько элементарных фигур и с учетом допустимого уклона по вышеуказанному порядку производят расчеты.
Одновременно с этим визуальное сечение прокладывается по цоколю с учетом всех выступающих частей: крыльцо, веранда, галерея, пандус и другие элементы здания, которые опираются на несущие конструкции фундамента.
Для жилых домов данный размер ложится в основу раздела по благоустройству территории, в котором определяются все необходимые характеристики конструкции. На основании проекта, типовых технологических карт, расценок на СМР, норм затрат труда и расхода материалов определяется технология, трудозатраты и стоимость строительства отмостки.
Как ее посчитать?
Для того чтобы посчитать площадь, необходимо знать уклон отмостки, ширину и периметр дома. Прорисовывают схему дома и отмостки и разбивают на простейшие фигуры. В простейшем случае, дома в плане 10х10м, это будет 1 прямоугольник со сторонами — 10Х10м и 4 прямоугольника со сторонами 1Х1 м.
Пример расчета для дома прямоугольного сечения с размерами в плане АхВ= 10х10 м:
- периметр дома , 40 м;
- количество внешних углов , 4 шт.;
- ширина S, 1 м.
Слои пирога:
- Брусчатка, 100 мм.
- Гидроизоляция, 10 мм.
- Бетон, 100 мм.
- Утеплитель, 10 мм.
- Гравий/щебень, 300 мм.
- Песок, 200 мм.
- Общая ширина, 720 мм.
Результаты расчета:
- Площадь: ((2*10+2*10)+4*(2*1 +2*1))*1.004= 44.176 м2, с учетом уклона и 44 м2 без уклона.
- Объем: 44* 0.72=31.8 м3.
- Геотекстиль: 44,176 м2.
- Арматурная сетка: 44,176 м2.
- Гидроизоляция: 72.4 м2.
- Брусчатка: 44,176 м2.
- Бетон: 4.4176 м3.
- Утеплитель: 2.2 м3.
- Гравий: 13.25 м3.
- Песок: 8.831 м3.
- Длина опалубки: 48 м.
- Площадь опалубки: 34.08 м2.
Виды отмосток вокруг дома
С учетом того, что период эксплуатации отмостки должен равняться периоду функционирования самого строения, выбору материала для её устройства нужно уделить особое внимание. На практике используется несколько подходов к изготовлению отмостки, но в общем ее относят либо к категории жестких, либо к категории мягкой
На практике используется несколько подходов к изготовлению отмостки, но в общем ее относят либо к категории жестких, либо к категории мягкой.
Жесткая отмостка
1. Бетонная отмостка
Отмостку из бетона делают в подавляющем большинстве случаев. Бетон – надежный, проверенный временем и не одним поколением пользователей материал. Практический каждый мужчина имеет представление о том, как сделать бетонную отмостку. А зная нюансы ее заливки, может выполнить работу своими руками.
Рекомендуем! Пошаговая инструкция по устройству отмостки из бетона.
2. Асфальтобетонная отмостка
В большей мере используется в качестве защиты фундамента многоэтажных строений. Это вызвано двумя факторами. Во-первых, сложность трамбовка материала (требуется прикладывание значительных усилий). Во-вторых, чтобы держать асфальт в пригодном для заливки состоянии, его температура должна составлять около 120 градусов. Согласитесь, сложно сделать отмостку из асфальта без специального оборудования. В-третьих, асфальт при нагревании выделяет вредные примеси, а поэтому мало кто из пользователей готов заменить чистый воздух загородного дома, на типично городской аромат.
3. Отмостка из керамической плитки
Относится к категории жестких, потому что плитка укладывается на бетонный раствор. В качестве облицовочного материала используется клинкерная плитка, как более стойкая к внешнему воздействию. Такая отмостка хорошо справляется со своими функциями, но стоимость клинкерной плитки высокая. Поэтому, большее распространение получил ее аналог – бетонная тротуарная плитка.
Мягкая отмостка

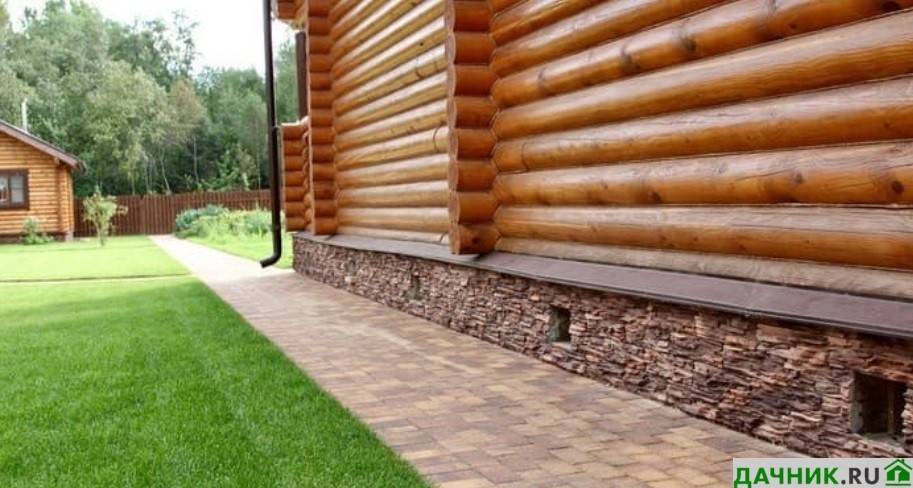

4. Отмостка из тротуарной плитки (брусчатки)
Сравнительно новое направление в устройстве защиты фундамента от воздействия воды. Несмотря на новизну материала (вернее, старого, т.к. она является прототипом брусчатки – более дешевым аналогом), укладка тротуарной плитки своими руками не вызывает особенных сложностей.
Рекомендуем! Пошаговая инструкция по устройству отмостки из тротуарной плитки и брусчатки.
5. Отмостка из гравия (щебня) или натурального камня
Гравийная отмостка (из булыжника, бутового камня) не стала популярной в силу нескольких причин: сложность трамбовки, неудобство передвижения, необходимость постоянно подправлять покрытие (его может размыть неорганизованный водоотвод), возможность проростания сорняков. Отмостка из камня – хороший вариант, но более сложный монтаж и дороговизна по сравнению с плиткой.
6. Скрытая отмостка вокруг дома
В данном случае лицевым материалом выступает грунт, на котором можно высаживать газонную траву, цветы, устраивать клумбы. Отмостка скрытого типа делается по общему принципу: снимается верхний слой земли, застилается слой гидроизоляции, слой песка и щебня. Отличие в том, что сверху пирог покрывается геотекстилем или ПВП мембраной, поверх которого насыпается грунт. По скрытой отмостке нежелательно ходить, есть риск повредить профилированную мембрану и вытоптать траву. Но, правильно выполненная, она прослужит верой и правдой долгое время.
Нормативные требования
На сегодняшний день нет отдельного стандарта или свода норм и правил, описывающих алгоритм установки отмостки. Но есть нормативные документы, в которых описаны некоторые важные моменты, связанные с отмосткой, в том числе и ее размеры. Согласно этому этим документам, величина отмостки не зависит от используемого материала, на ее значение влияет тип почвы и вылет карниза крыши. Если дом построен на сыпучих песчаных грунтах, то ширина отмостки вокруг дома должна быть, как минимум, 0,7 м, если на глинистых и суглинках – от 1 метра. Размер отмостки должен быть больше величины вылета карниза крыши на 20-30 см, либо 10 см при песчаном грунте. Это нужно для того, чтобы не допустить стекание атмосферных осадков с крыши на открытый грунт. Если почва, на которой идет строительство, является просадочной (лессы, лессовидные супеси), отмостку делают более широкой. Чем больше величина просадки, тем шире должна быть отмостка:
- I тип просадочного грунта (величина просадки меньше 5 см) – ширина более 1,5 м;
- II тип (просадка больше 5 см) – более 2 м.
Отмостка всегда должна быть выше уровня участка. Уклон конструкции должен быть направлен от здания, а его величина не должна превышать 10% и быть ниже 1%
Важно! Чрезмерно большой уклон будет способствовать быстрому разрушению покрытия, а также усложнит передвижение
Важность правильного расчета
В том случае, если будут сделаны ошибочные расчеты слоев отмостки, она может быть узкой, абсолютно бесполезной и неспособной защитить фундамент.
При нарушении технологии заливки, в скором времени поверхность покроется трещинами и будет пропускать атмосферную воду к фундаменту дома.
Также несоблюдение уклона конструкции от стены приведет к образованию луж у основания объекта. Отсутствие утеплительного слоя при отрицательных температурах приведет к вспучиванию грунта, разрушающего фундамент.
Кроме строгого выполнения технологической карты производства бетонной отмостки и соблюдения СНИП по минимальным размерам слоев, требуется особый уход за бетонным покрытием в течении 7-8 дней после укладки в опалубку. Для того чтобы поверхность при высыхании не трескалась, нужно постоянно ее смачивать.
Много важной и полезной информации о возведении бетонных отмосток найдете в этом разделе
Утепленная отмостка
Устраивать утепленную отмостку имеет смысл только в доме с отоплением. В постройках сезонного проживания, в которых зимой плюсовая температура не поддерживается, в этом нет смысла. Смысл добавления слоя утеплителя двойной:
создать дополнительную защиту от промерзания и уменьшить вероятность зимнего пучения; снизить затраты на отопление. Как работает утепленная отмостка — она отодвигает зону промерзания от фундамента
Если утепленная отмостка дома закладывается еще на стадии проектирования, тогда добавляется еще один резон: при наличии этой детали при расчете глубины залегания фундамента применяются понижающие коэффициенты. То есть фундамент имеет меньшую высоту, а значит, и стоимость.
Вариант устройства утепленной бетонной отмостки с системой водоотведения продемонстрирован в видео. Все расписано нормально, не уточнили только, что делать, если слой рыхлого грунта больше 40 см, которые требуются на отмостку. В этом случае засыпать его нужно грунтом, имеющим плотность выше того, что расположен на участке. Если на участке глина, то использовать можно только ее. Если это суглинок — можно брать или глину или суглинок.
Один момент: глину укладывать не в сухом состоянии, а разведенную до состояния пасты. Технология старая, но ничего лучше пока не придумали. Ее выкладывают слоями, стараясь избегать образования воздушных карманов — в них обязательно будет застаиваться вода (или кто-то поселится).
Покрытие из плитки
Причины, благодаря которым стоит выбрать данный способ укладки покрытия:
- Длительный срок эксплуатации при соблюдении технологии строительства.
- Не требуется специальных строительных навыков.
- Технология не предусматривает использование армирующего слоя, что значительно снижает затраты на материал и работу.
- Широкий ассортимент фактуры, формы и цвета тротуарной плитки.
- Покрытие легко разобрать, например, для прокладки коммуникаций.
Для работы с плиткой в качестве основного покрытия имеются некоторые особенности:
- Изменяется последовательность и состав «подушки»: утрамбованный грунт, влажная глина, слой песка, мелкий щебень и снова песчаное покрытие.
- Перед закладкой элементов покрытия устанавливают бордюры: обычные, декоративные, фигурные (на выбор владельца дома).
- Для бордюров используют раствор из цемента, песка и щебня, который выкладывают на дно котлована.
- Слой гидроизолирующей пленки укладывают поверх щебня и обязательно в два слоя.
- Схема расположения плиточных элементов зависит, как от формы плитки, так и от фантазии строителя. В качестве подстилающей поверхности можно использовать цементный раствор или готовые сыпучие смеси.
Требования к отмостке
Главные параметры, которые применимы для возведения узкой полосы по периметру строения, регламентируются нормативами СНиПа. Благодаря нормам можно построить по правильной технологии долговечные конструкции.
Таблица 1.1 – Параметры по СНиПу
| Наименование | Особенности |
| Ширина | Параметр задаётся в зависимости от структуры почвы и длины свеса карниза кровли. На обычных почвах ширина на 20 см должна быть шире карнизной части (но не меньше 60 см). Тогда сток воды с крыши не размоет грунт, и она не будет застаиваться под зданием. На сыпучих почвах ширина нужна не меньше 90 см. |
| Уклон | Если полоса возводится из щебня и булыжника, то уклон поперёк от оси строения в диапазоне 5-10 % (на 1 см до 10 см). Для бетона и асфальта уклон 3-5 %. Чем выше процент уклона, тем легче отводиться воде, но в качестве тротуарной дорожки сама конструкция становится неудобной. |
| Глубина | Уровень углубления рассчитывают с учётом линии промерзания грунта зимой. Устанавливается величина глубины по имеющимся в свободном доступе таблицам. |
| Зазор между стеновой частью и заливаемого раствором сооружения | Назначение зазора при устройстве отмостки вокруг дома своими руками — защитная функция от повреждений и разрушений гидроизоляционных материалов стен. Без зазора брусчатая или плитная дорожка под воздействием низких температур будет давить на стену. Если ходить по такой тропинке, то начнётся без зазоров её оседание и произойдёт повреждение изоляции наружной части фундамента. Компенсационный шов делают 1-2 см и заполняют герметиком, песком и другими синтетическими средствами. |
Защита дому нужна по всему его периметру. Участок забетонированного крыльца исключают, т. к. он выступает в роли усиливающей конструкции.
Заключение
Устройство отмостки защищает стены и фундамент от атмосферных осадков и промерзания, сохраняя их целостность, продлевая срок службы. Она создает зону вокруг дома, по которой можно ходить в любую погоду, придает архитектурному строению завершенный вид.
Сегодня не только специалисты знают, как правильно залить бетонную отмостку – самый популярный вид этого защитного сооружения. Все работы можно выполнить самостоятельно, но для этого нужно соблюдать все технологические требования, нормы, заложенные в СНиП и других нормативных документах. При строительстве учитываются климатические условия, состояние грунтов и другие факторы, влияющие на эксплуатацию сооружений.
